1. Bases generales de representación de la Cartografía Temática

Presentación del tema: "1. Bases generales de representación de la Cartografía Temática"— Transcripción de la presentación:

1 1. Bases generales de representación de la Cartografía Temática
Antonio Vázquez Hoehne Enero 2003 Presentación: Antonio Vázquez Hoehne Corrección originales: Ana Alonso Jalón Las fuentes de mapas y gráficos aparecen referidas en la sección de notas

2 Bases generales de representación de la Cartografía Temática
En Cartografía Temática se pueden diferenciar dos procesos intermedios entre los datos iniciales y el resultado final del mapa Uno primero es la elaboración de los datos y sus adecuación a la expresión cartográfica que presenta características diferenciales según la naturaleza temática del mapa Otro proceso es el de la selección de la forma de representación de los datos, que aunque influida por la naturaleza de los mismos, reúne características comunes para toda la cartografía temática, por lo que conviene tratarla inicialmente Datos Adecuación de los datos Forma de representación Mapa temático Las formas de representación pueden ser reducidos a una serie de modelos tipo y sus variedades y combinaciones. La elección del modelo más conveniente está condicionado por la naturaleza de los datos y por el objetivo del mapa, pero deja un amplio margen a la labor individual, que se debe basar en el conocimiento de referencias previas y en una voluntad de buscar soluciones innovadoras óptimas basadas en la “lógica cartográfica”.

3 Referencia de base del mapa temático

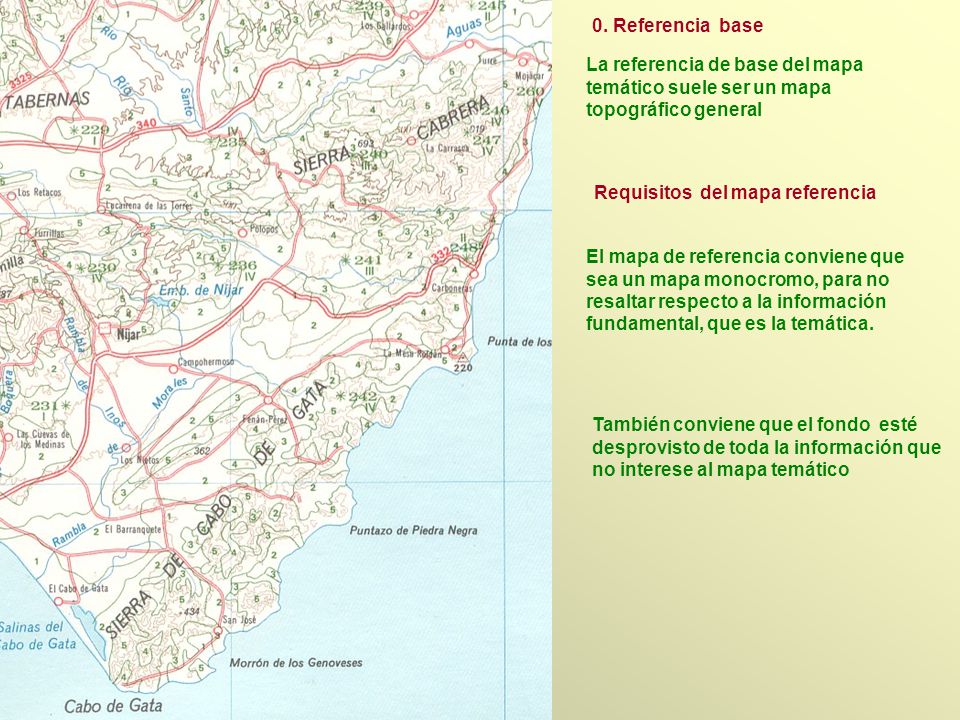

0. Referencia base Referencia de base del mapa temático La referencia de base del mapa temático suele ser un mapa topográfico general Requisitos del mapa referencia El mapa de referencia conviene que sea un mapa monocromo, para no resaltar respecto a la información fundamental, que es la temática. También conviene que el fondo esté desprovisto de toda la información que no interese al mapa temático Mapa: Mapa de Estados Erosivos

4 (0. Referencia base)( Superponible base
En determinados atlas temáticos se disponen superponibles con información detallada de localización que permite una identificación exacta y que alivian al mapa temático de una gran cantidad de información, que hubiera producido empastamiento. Mapa:Atlas Socioeconómico de Catalunya

5 En otros casos se utiliza como mapa general en vez de un mapa topográfico, un mapa temático como el de usos del suelo, con excelentes resultados (0. Referencia base)( Mapa: Alexander Weltatlas.

6 1. Límite corológico del fenómeno
Se señala el límite del fenómeno a representar, (límite corológico) con las oportunas generalizaciones exigidas por la escala Mapa: A map book of Scandinavia. AJB Tussler PR Buckby. Macmillan Education

7 (1. Límite corológico del fenómeno)
Una modalidad frecuente consiste en rellenar el límite corológico con color La elección de los colores se debe realizar con precaución, procurando que aluda a la realidad representada Mapa: Alexander Weltatlas.

8 (1. Límite corológico del fenómeno)
Además de color si el mapa es complejo conviene reforzarlo con una clave numérica o alfanumérica de identificación El color expresa la extensión del fenómeno, la clave asegura la identificación Mapa. Mapa del Cuaternario

9 2. Indicadores de presencia
No se conoce con exactitud el límite, se señala simplemente la presencia mediante varios sistemas: 2a. Indicador de presencia mediante rótulos o iniciales Mapa: Berghaus Physical Atlas. Justus Perthes. Gotha 1892

10 (2. Indicadores de presencia)
2b. Indicador de presencia mediante signos geométricos o pictóricos. En estos casos no hay referencias cuantitativas, sino cuantitativas. Mapa: A map book of Scandinavia. AJB Tussler PR Buckby. Macmillan Education

11 (2. Indicadores de presencia)
2c. Las referencias pictóricas se pueden mezclar con otras de iniciales que aluden al nombre Mapa: Atlas Salvat

12 3. Sistema de dots 3. Representación cuantitativa mediante equivalencias de figuras iguales a una cantidad determinada, sistema designado como “dots”, todas ellas iguales Mapa: Atlas of Japan

13 Solución considerada idónea
(3. Sistema de dots) Es preciso determinar una equivalencia entre dot y cantidad del fenómeno que se quiere representar para que el número de “puntos” sea adecuado al mapa. También es preciso elegir un tamaño de dot conveniente para una lectura clara Escasos puntos Excesivos puntos Mapa: Robinson. Cartography Solución considerada idónea Puntos muy grandes Puntos muy pequeños

14 3b. Los dots también pueden ser de tipo pictórico
(3. Sistema de dots) 3b. Los dots también pueden ser de tipo pictórico Mapa: Atlas Salvat

15 4. Modificación de signos geométricos
Variación de un elemento según la cantidad. Existe proporcionalidad entre la representación y la cantidad del elemento, que puede ser directa o a intervalos Se presentan diversas modalidades: 4a. En el sistema de “barras” existe variación y proporcionalidad de la longitud. A su vez la barra puede estar dividida en subtramos Mapa: Werner Witt. Thematische Kartographie

16 (4. Modificación de signos geométricos)
Las barras pueden tener una apariencia volumétrica, aunque se sigue considerando únicamente la longitud. Pueden aparecer interrumpidas si sus variaciones son grandes Mapa: Gran Atlas de España. Planeta

17 (4. Modificación de signos geométricos)

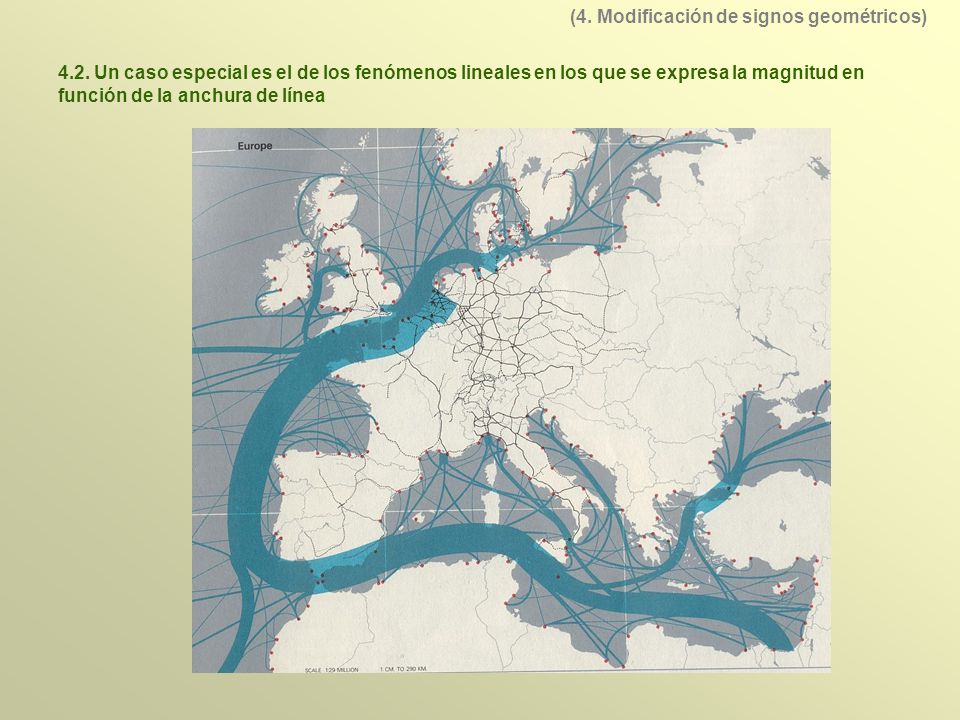

4.2. Un caso especial es el de los fenómenos lineales en los que se expresa la magnitud en función de la anchura de línea Mapa: Times Economic Atlas of the World

18 (4. Modificación de signos geométricos)
4.2.b. La consideración de partes dentro de los flujos se genera mediante la proporcionalidad de la anchura de línea, que aparece seccionada longitudinalmente Mapa checo.

19 (4. Modificación de signos geométricos)
4.3 Existe la posibilidad de hacer proporcional la magnitud del fenómeno considerado a la superficie la figura geométrica que lo representa. Se puede realizar de forma directamente proporcional o a intervalos Suelen ser círculos, cuadrados o triángulos Mapa: Gran Atlas de España. Planeta

20 (4. Modificación de signos geométricos)
(4.3) Se pueden utilizar los colores para referencia cualitativas de varios elementos Se generan problemas de superposición que se pueden solucionar: a) encuadrando los valores en una supuesta figura envolvente Mapa: Werner Witt. Thematische Kartographie

21 (4. Modificación de signos geométricos)
b) Superposición, disponiendo las figuras pequeñas delante Mapa: Atlas Salvat

22 (4. Modificación de signos geométricos)

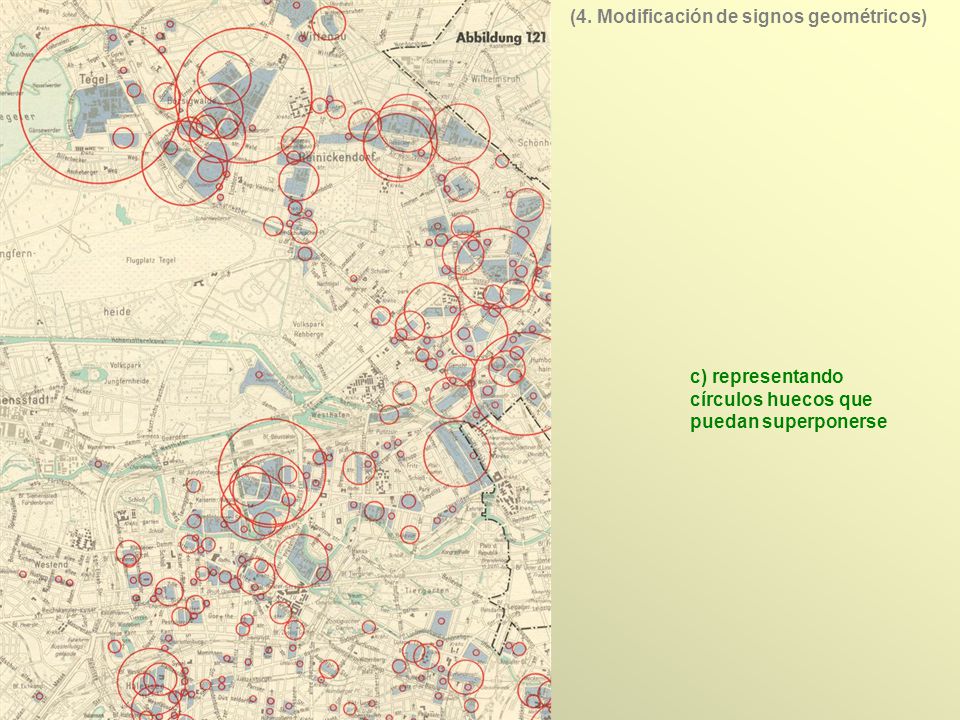

c) representando círculos huecos que puedan superponerse Mapa: Werner Witt. Thematische Kartographie

23 (4. Modificación de signos geométricos)
4.4. Además la diferenciación relativa de los porcentajes de las partes respecto al total se puede realizar utilizando el sistema de sectores circulares de ángulo proporcional. Mapa: Werner Witt. Thematische Kartographie

24 (4. Modificación de signos geométricos)
4.4.b El sistema del doble sector, interno y externo, permite mostrar la diferenciación porcentual de una misma realidad desde dos criterios distintos (sectores de radio fijo, o incluso de dos entidades diferentes situadas en la misma unidad como provincia y capital) Mapa: Gran Atlas de España. Salvat

25 (4. Modificación de signos geométricos)
El sistema de los cuadrantes permite comparar de una forma más expresiva, pero menos estética, las magnitudes del fenómeno representado Mapa: Kartographie in Stichtworten

26 (4. Modificación de signos geométricos)
Sistema de sectores con color, valor angular y posición fija que facilitan la identificación y radio que expresa la magnitud del fenómeno Mapa: Atlas of Ontario

27 Los tipogramas establecen una proporcionalidad entre los ejes y el valor de los fenómenos asignados de forma fija a cada eje. (4. Modificación de signos geométricos) Una variedad de representación presenta un cuadrado en el centro

28 (4. Modificación de signos geométricos)

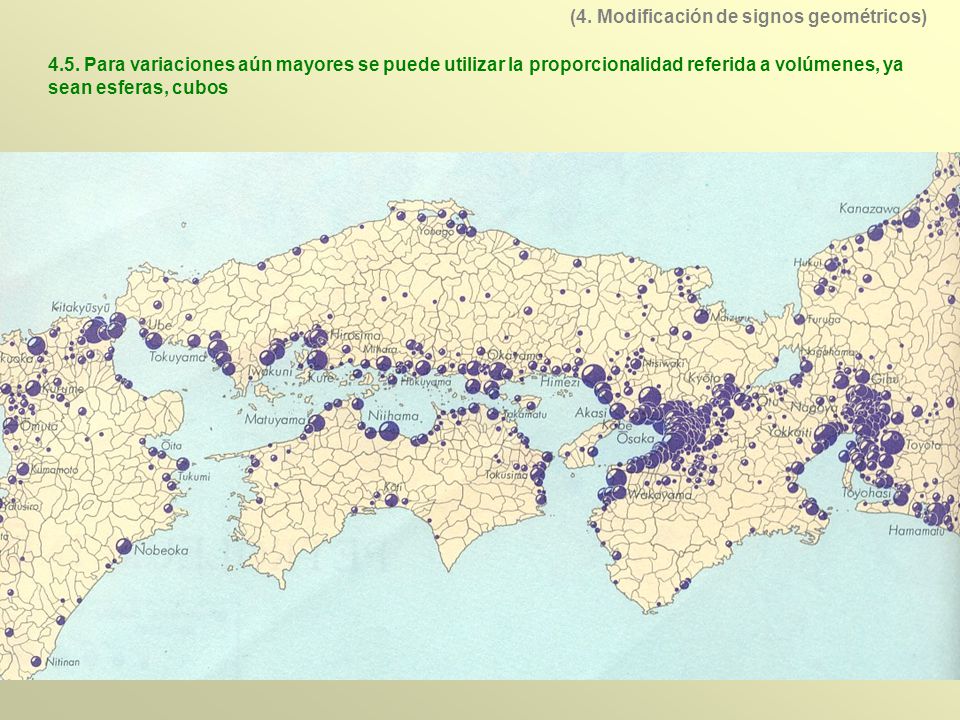

4.5. Para variaciones aún mayores se puede utilizar la proporcionalidad referida a volúmenes, ya sean esferas, cubos Mapa: Atlas of Japan

29 (4. Modificación de signos geométricos)
SS 4.6.Se puede establecer una referencia proporcional a símbolos pictóricos Mapa: Gran Atlas de España. Salvat

30 (4. Modificación de signos geométricos)
4.7. Menos frecuente es que en las figuras se utilice, en vez del tamaño, el color para expresar la variación cuantitativa Mapa: Atlas of the United States

31 Se ordenan según colores o tramas
5. Mapa coroplético 5. Al estar los datos referidos a unidades administrativas o territoriales de otro tipo pueden éstas tomar la coloración del elemento a representar, convirtiéndose en mapas coropléticos Lo ideal es que representen valores relativos a la superficie (dasimétricos), pero también existen mapas coropléticos de valores absolutos Mapa 1: Grand Atlas de la France. Sélection du Reader’s Digest. Mapa 2: Atlas of Norden Se ordenan según colores o tramas

32 (5. Mapa coroplético) En mapas coropléticos se puede prescindir de incluir la zona en la que se tiene la certeza de la falta de existencia de un fenómeno. Mapa: Atlas of Alberta

33 6. Mapas de isolíneas 6 Si la información es puntual y cuantitativa se pueden interpolar entre los puntos isolíneas, que unen las posiciones del mismo valor Mapa: A map book of Scandinavia. AJB Tussler PR Buckby. Macmillan Education

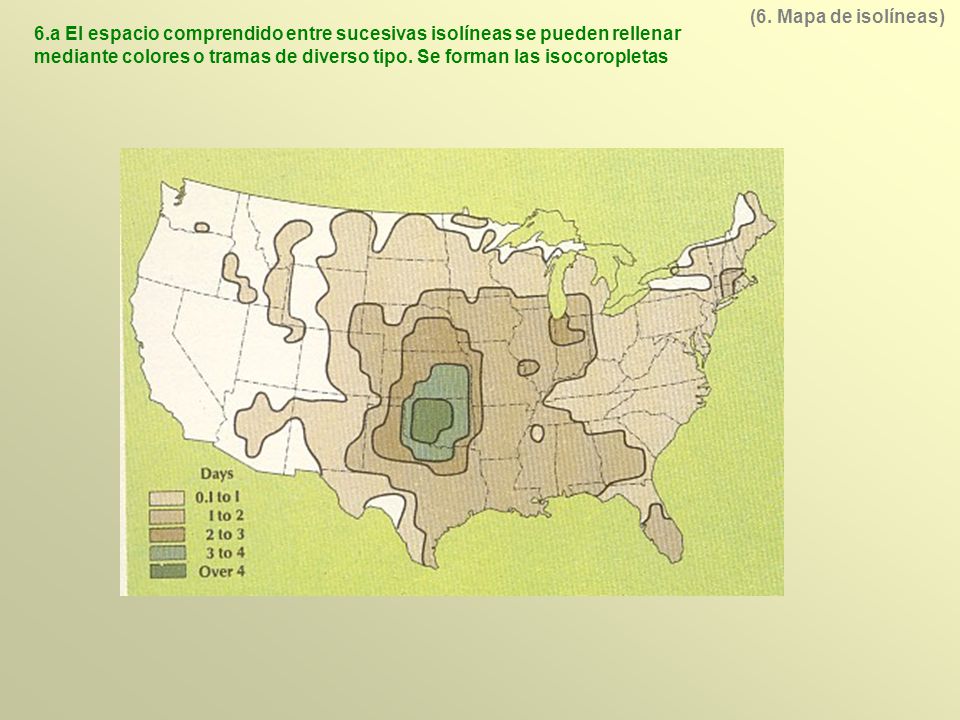

34 (6. Mapa de isolíneas) 6.a El espacio comprendido entre sucesivas isolíneas se pueden rellenar mediante colores o tramas de diverso tipo. Se forman las isocoropletas Mapa: Atlas of the United States

35 7. Cartogramas 7. En los cartogramas las unidades a representar se dibujan a un tamaño proporcional al fenómeno que se quiere representar y no a la superficie a escala procurando guardar cierta similitud de forma en los territorios para hacerlos reconocibles Mapa: Cartes et legendes de la terre. Centre Georges Pompidou

36 (7. Cartogramas) 7b. Se puede deformar la altura del territorio a modo de columna para indicar la magnitud del fenómeno a representar Mapa: Cartes et legendes de la terre. Centre Georges Pompidou

37 8. Cartodiagramas 8. Los cartodiagramas incluyen esquemas y gráficos en el mapa. Se incluyen a veces comentarios de mapas Mapa: Consiglio Nazionale delle Ricerce. Instituto Italiano di Idrobiología
