1 Riego localizado Práctico

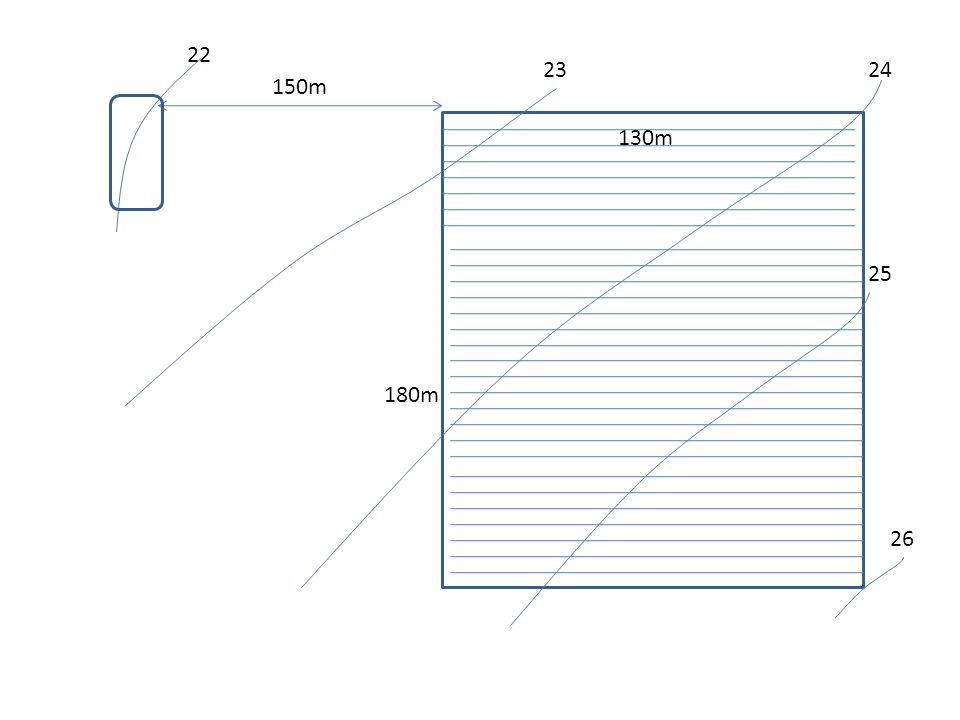

2 150m 130m 180m 22 2324 25 26

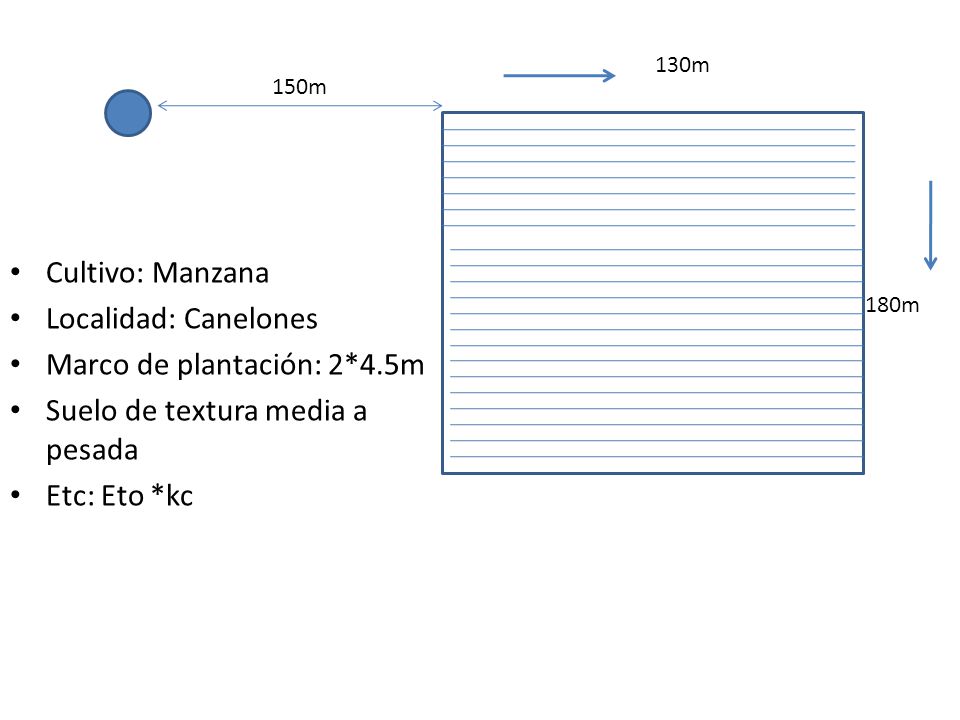

3 150m 130m 180m Cultivo: Manzana Localidad: Canelones Marco de plantación: 2*4.5m Suelo de textura media a pesada Etc: Eto *kc

4 Ejercicio 1 Etc: Eto *kc Eto Las Brujas: 5.39 mm/d

5 Etc= 5.39 *1.2 = 6.47 mm/d Dosis: 8.45 * 2 * 4.5= 76 litros Necesidades totales – Eficiencia: 85 % – Coeficiente uniformidad: 90% Nt= 6.47/(0.85*0.90)= 8.45 mm/d

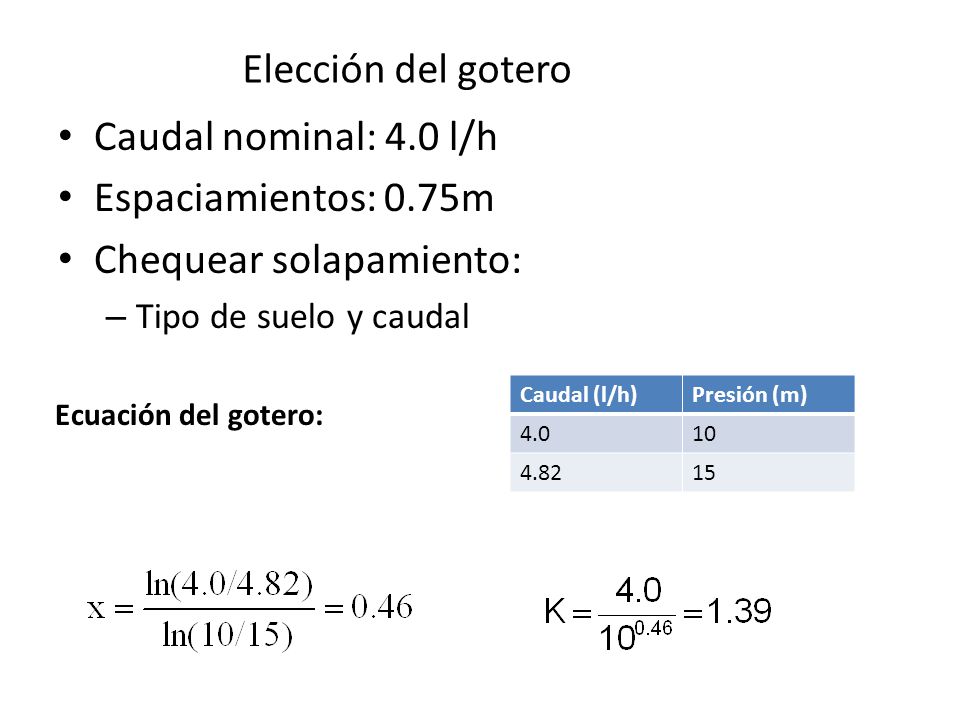

6 Caudal nominal: 4.0 l/h Espaciamientos: 0.75m Chequear solapamiento: – Tipo de suelo y caudal Ecuación del gotero: Caudal (l/h)Presión (m) 4.010 4.8215 Elección del gotero

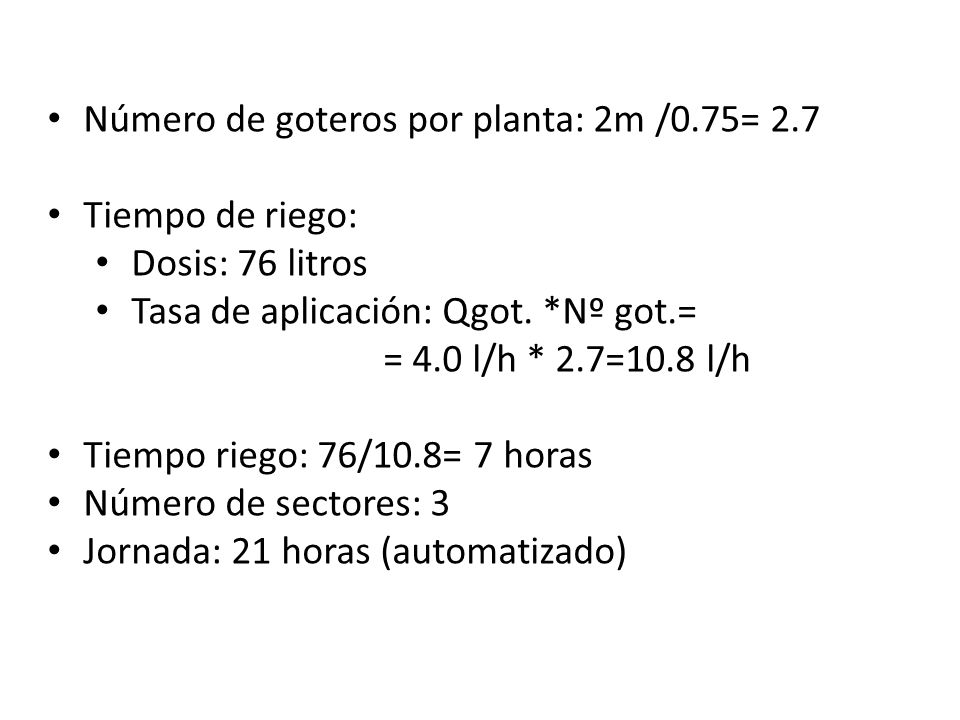

7 Número de goteros por planta: 2m /0.75= 2.7 Tiempo de riego: Dosis: 76 litros Tasa de aplicación: Qgot. *Nº got.= = 4.0 l/h * 2.7=10.8 l/h Tiempo riego: 76/10.8= 7 horas Número de sectores: 3 Jornada: 21 horas (automatizado)

8 150m 130m 180m Laterales de 130m Pendiente a favor: desnivel: 1.3m Tubería principal de 400m 3 sectores

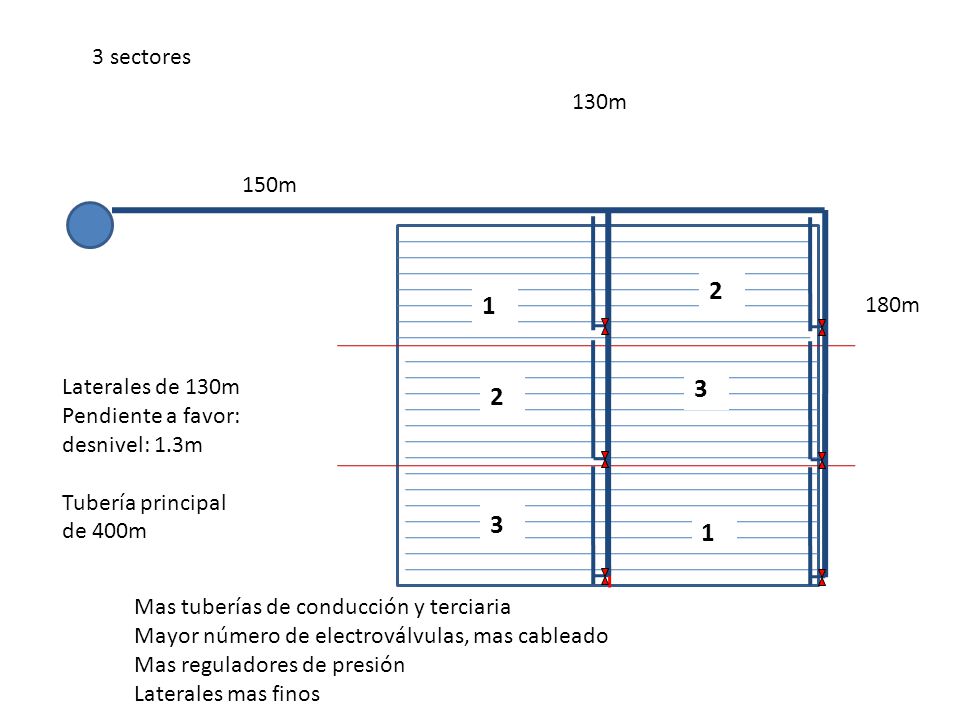

9 150m 130m 180m Laterales de 130m Pendiente a favor: desnivel: 1.3m Tubería principal de 400m 3 sectores 1 3 2 2 1 3 Mas tuberías de conducción y terciaria Mayor número de electroválvulas, mas cableado Mas reguladores de presión Laterales mas finos

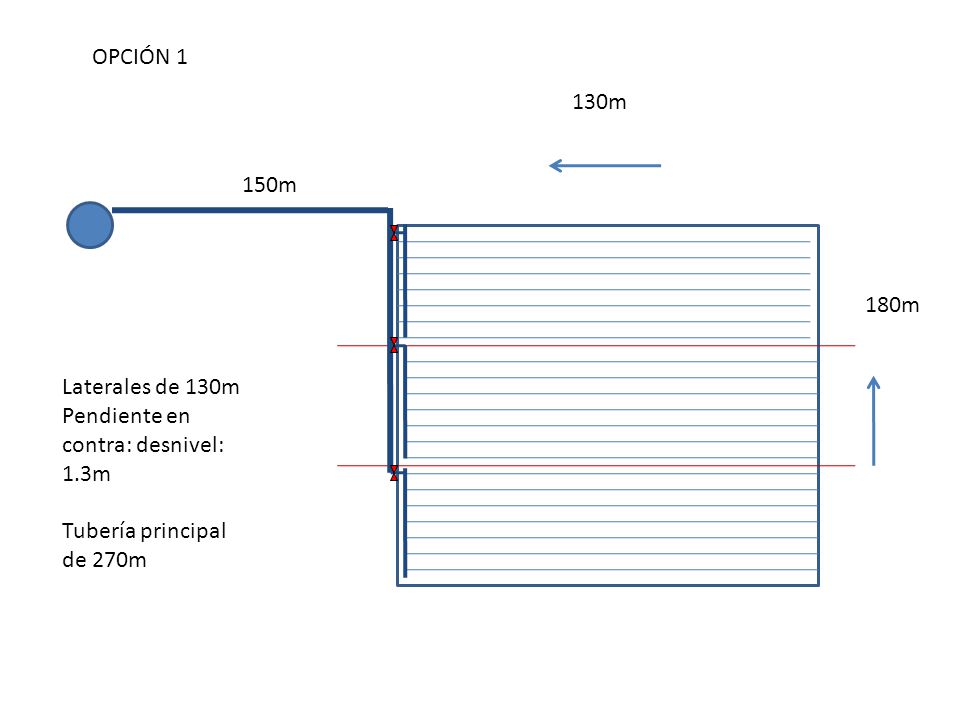

10 150m 130m 180m Laterales de 130m Pendiente en contra: desnivel: 1.3m Tubería principal de 270m OPCIÓN 1

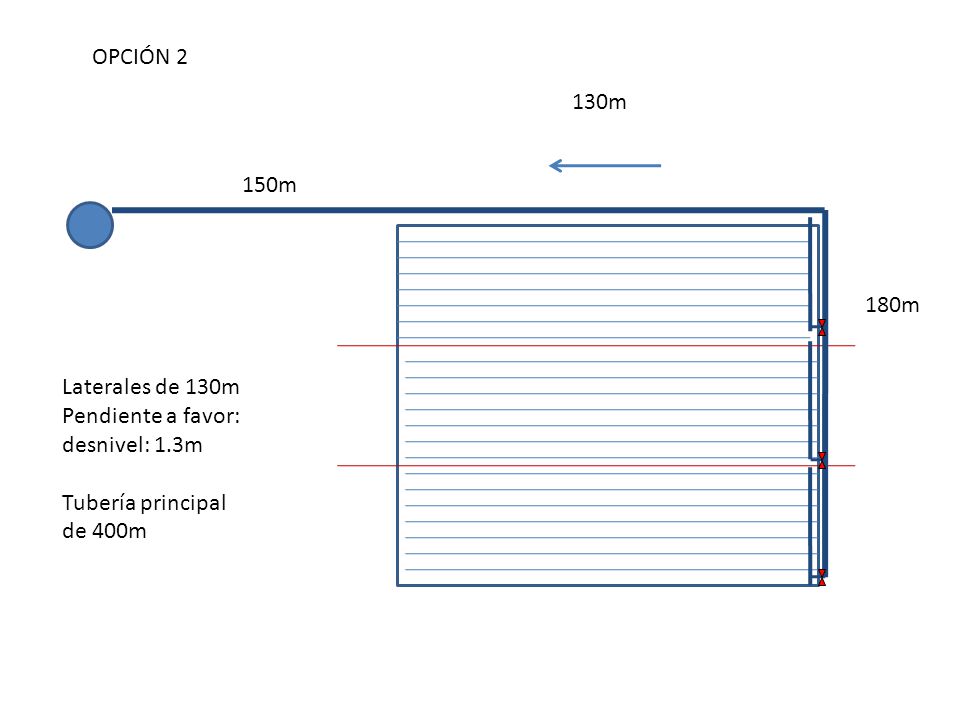

11 150m 130m 180m Laterales de 130m Pendiente a favor: desnivel: 1.3m Tubería principal de 400m OPCIÓN 2

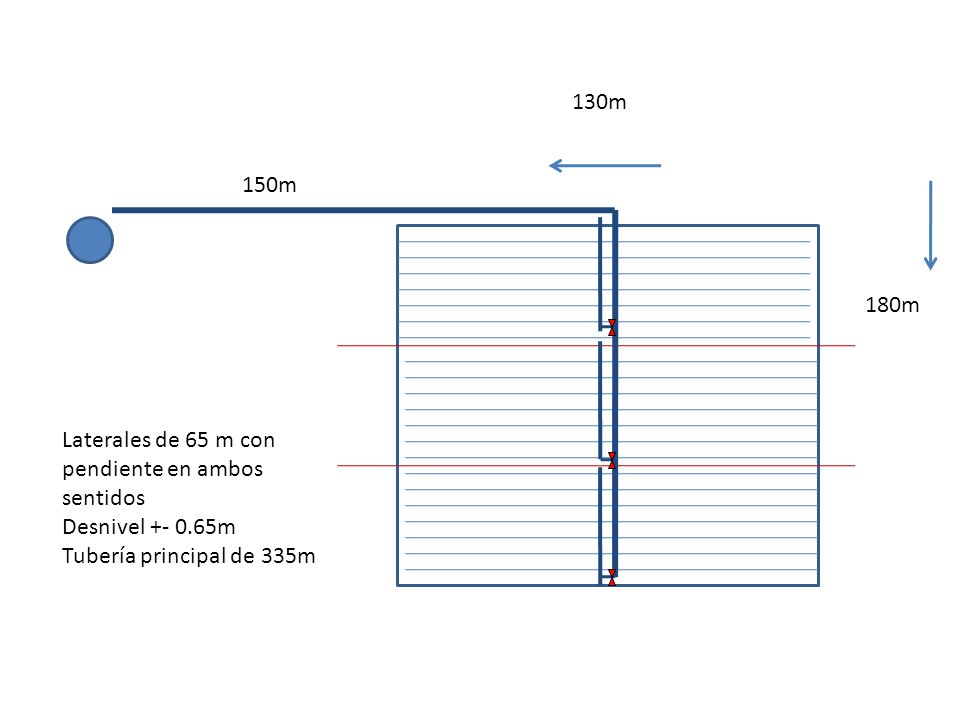

12 150m 130m 180m Laterales de 65 m con pendiente en ambos sentidos Desnivel +- 0.65m Tubería principal de 335m

13 OPCIÓN 3 Laterales de 65m Caudal: 65/0.75*4.0=347 l/h =0.096 l/s CSM (87)= 0.353

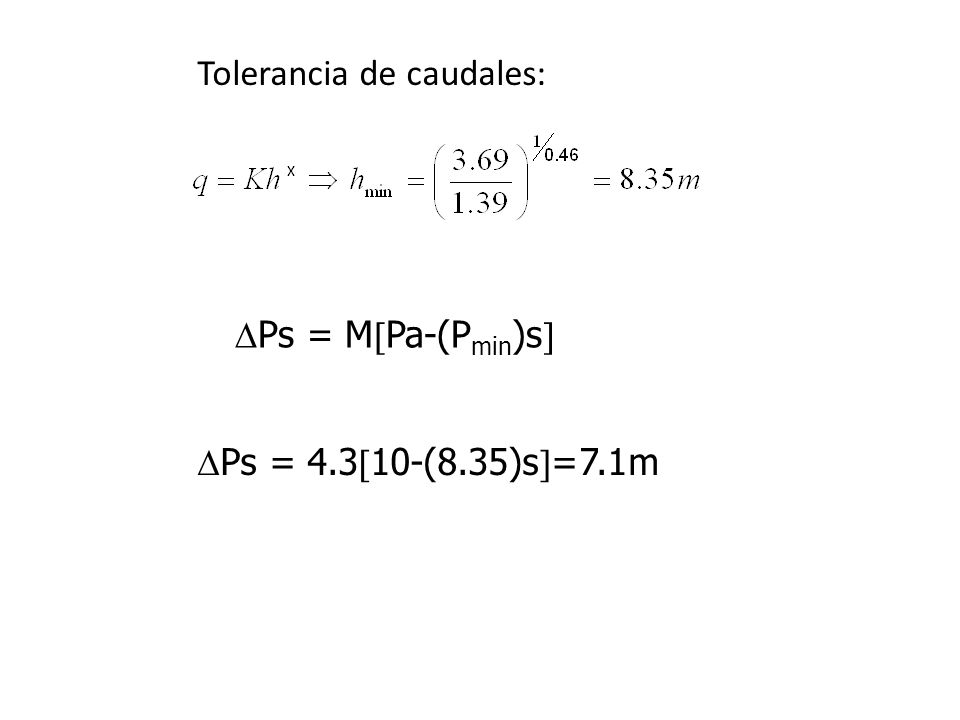

14 Tolerancia de caudales:

15  Ps = 4.3  10-(8.35)s  =7.1m  Ps = M  Pa-(P min )s 

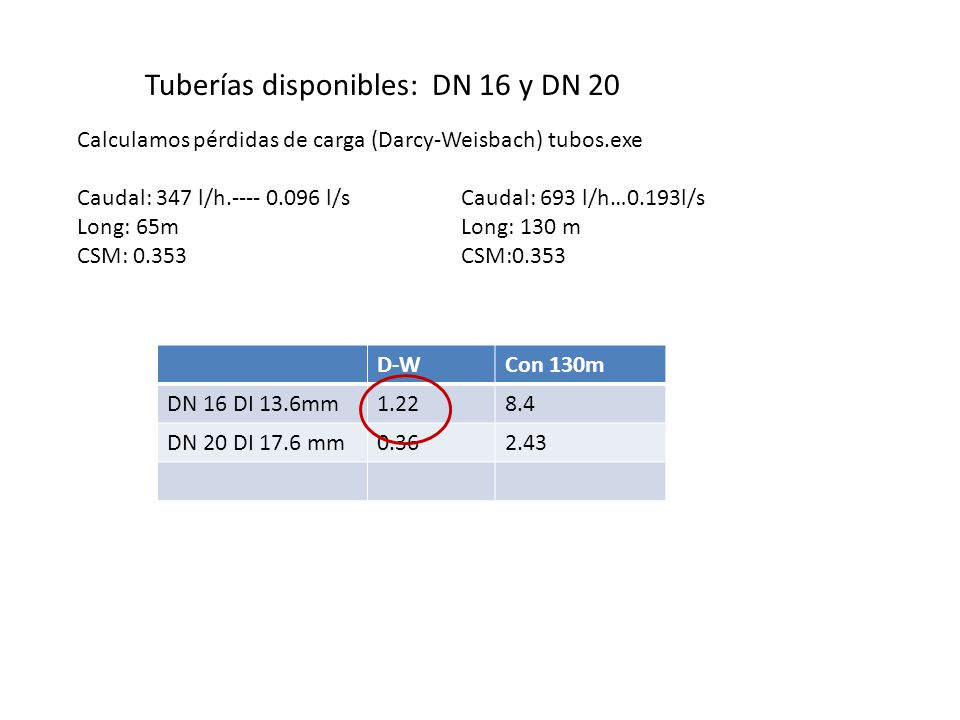

16 Tuberías disponibles: DN 16 y DN 20 Calculamos pérdidas de carga (Darcy-Weisbach) tubos.exe Caudal: 347 l/h.---- 0.096 l/sCaudal: 693 l/h…0.193l/s Long: 65mLong: 130 m CSM: 0.353CSM:0.353 D-WCon 130m DN 16 DI 13.6mm1.228.4 DN 20 DI 17.6 mm0.362.43

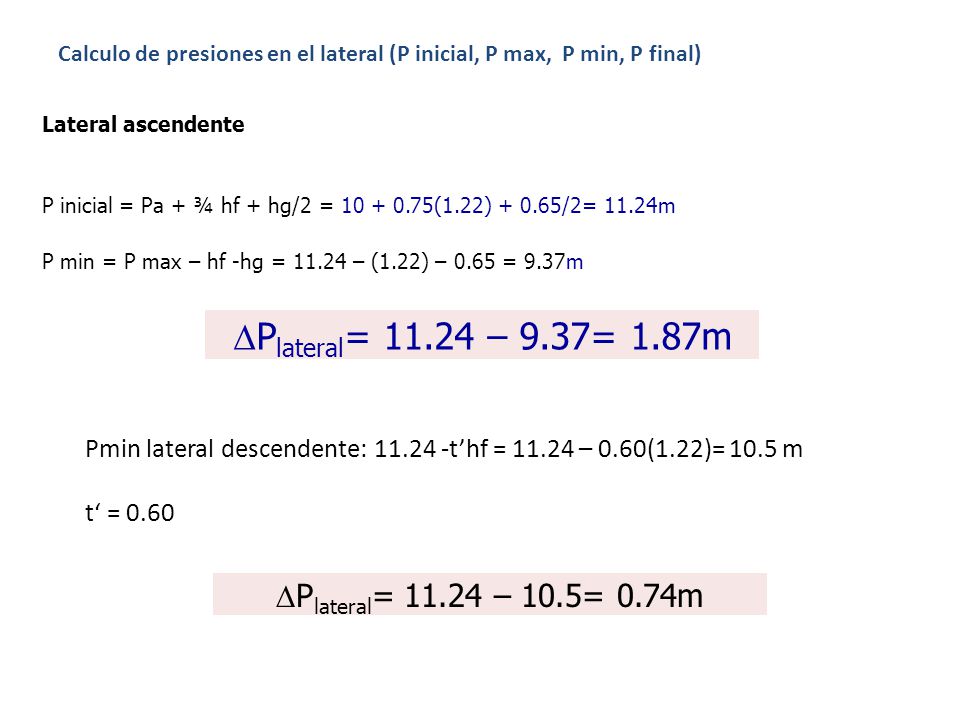

17 Lateral ascendente P inicial = Pa + ¾ hf + hg/2 = 10 + 0.75(1.22) + 0.65/2= 11.24m P min = P max – hf -hg = 11.24 – (1.22) – 0.65 = 9.37m Calculo de presiones en el lateral (P inicial, P max, P min, P final)  P lateral = 11.24 – 9.37= 1.87m Pmin lateral descendente: 11.24 -t’hf = 11.24 – 0.60(1.22)= 10.5 m t‘ = 0.60  P lateral = 11.24 – 10.5= 0.74m

18 Diseño de la terciaria: 7.1 – 1.87 = 5.23 m (para el diseño de la terciaria) Probamos diferentes diámetros Caudal : 13 laterales * 0.096 * 2 = 2.50 l/s CSM= 0.366 DiámetroHfCorregido *csm PVC 3231.711.6 PVC 40 DI 36.4 mm9.423.45 PVC 502.901.06

19 P MAX (t) = P inical (l) + ¾ hf (t) - hg(t)/2 P min(t) = P max(t) - t’hf(t) P MAX (t) = 11.24 + ¾ 3.45 – 0.67/2 = 13.49 m P min(t) = 13.49 – 0.83 (3.45)= 10.63m t‘ (0.67/3.45= 0.2)== 0.88 P MIN del SECTOR= Pfinal (t) – hf(l)- hg(l) = 10.63- 1.22-0.65= 8.77m = Qmin=3.8 l/h CU final =93% con este nuevo valor de CU se recalculan las necesidades totales y se corrige el tiempo de riego  P sector = 13.49 – 8.77= 4.19 m Nt= 6.47/(0.85*0.93)= 8.18 mm/d = 8.18*4.5*2=74 litros/planta TR= 74/(4.0*2.7) = 6.85 horas (6 h 51 min)

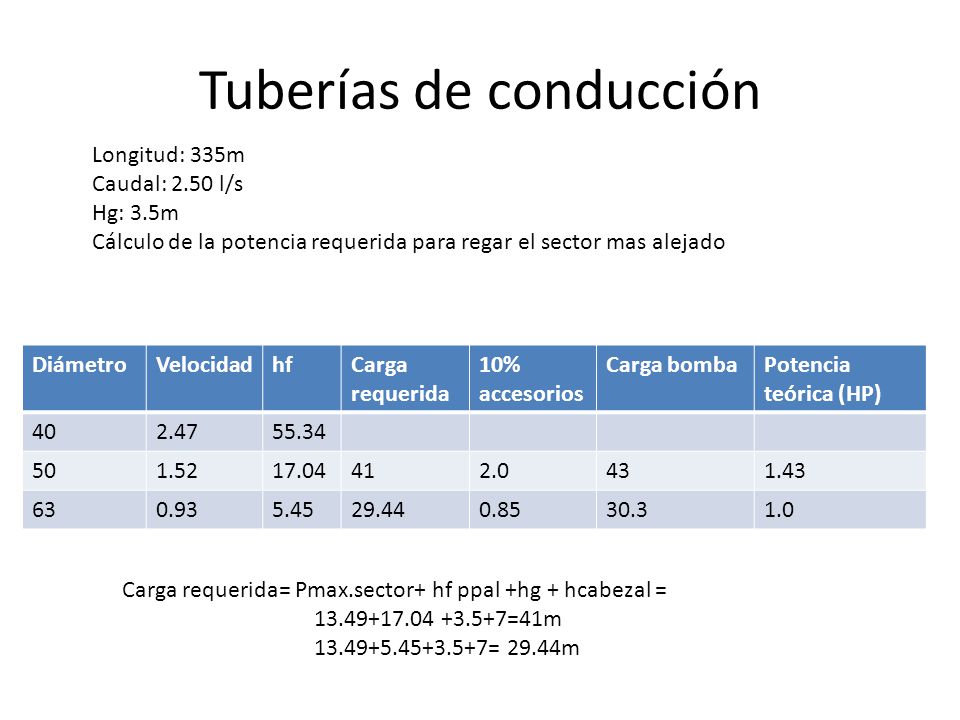

20 150m 130m 180m Longitud: 150+65+180= 395m Hg =3.5m Diseño de la tubería de conducción
