Presentación del tema: "Un sistema de riego automático está compuesto de: FUENTE DE AGUA : Red general, pozo, grifo... TUBERÍA DE DISTRIBUCIÓN EMISORES: Difusores, Aspersores."— Transcripción de la presentación:

1

2 Un sistema de riego automático está compuesto de: FUENTE DE AGUA : Red general, pozo, grifo... TUBERÍA DE DISTRIBUCIÓN EMISORES: Difusores, Aspersores y Goteo. VALVULAS ELÉCTRICAS PROGRAMADOR

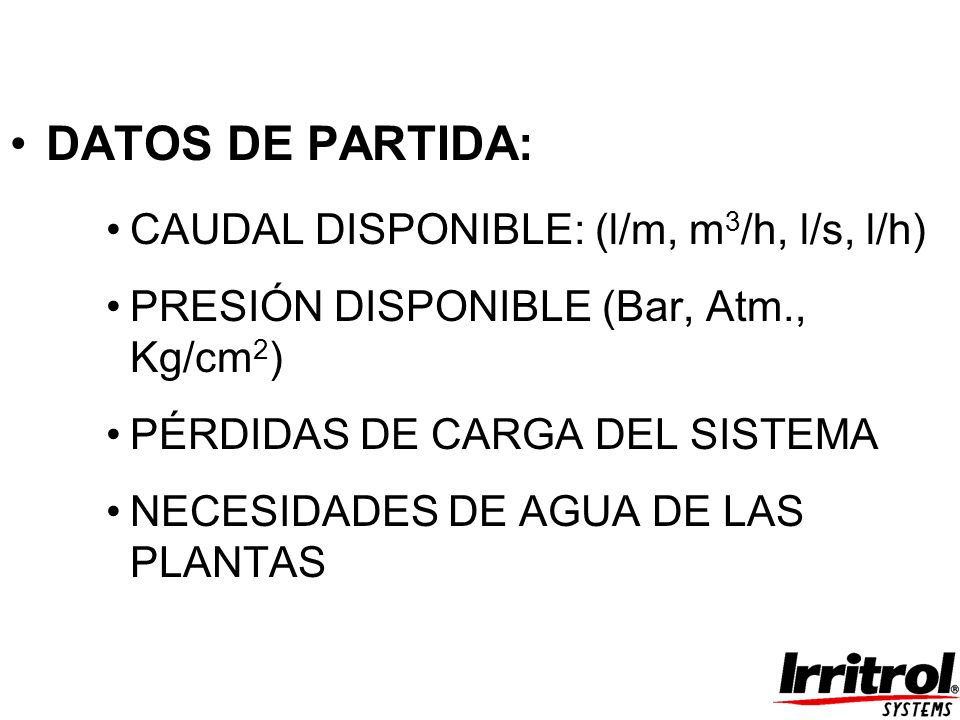

3 DATOS DE PARTIDA: CAUDAL DISPONIBLE: (l/m, m 3 /h, l/s, l/h) PRESIÓN DISPONIBLE (Bar, Atm., Kg/cm 2 ) PÉRDIDAS DE CARGA DEL SISTEMA NECESIDADES DE AGUA DE LAS PLANTAS

4 DEFINICIONES

5 Caudal: Volumen de agua que circula por una conducción en un tiempo determinado. –Unidades: l/min. - m 3 /h - l/s – l/h –Correspondencia: 1 l/s = 60 l/min. = 3,6 m 3 /h 1 m 3 /h = 16,66 l/min. 1 l/min.= 0,06 m 3 /h

6 Presión: Peso que ejerce una columna de agua sobre una superficie. –Unidades: Bar - Kg/cm 2 - MCA (metro columna agua) –Correspondencia: 1 bar = 1 kg/cm2 = 10 mca

7 Pérdida de Carga: Pérdida de presión debida al rozamiento del agua contra el interior de la tubería. Factores que lo provocan: –La rugosidad de las paredes de la tubería. –La velocidad de paso del agua. –El diámetro interior de las tuberías. –La longitud de las conducciones.

8 La velocidad del agua no debe sobrepasar jamás 1,5 m/s. Una velocidad excesiva, provoca en la instalación golpes de ariete o sobrepresiones que pueden dañar muy gravemente la red de tuberías. RECUERDA: RECUERDA: VELOCIDAD < 1,5 m/sg ¡MUY IMPORTANTE!

9 Principios de Diseño: - Hacer un plano detallado. - Determinar el caudal y la presión disponibles. - Elegir los productos que mejor se adapten. - Determinar el número de estaciones. - Posicionar las válvulas eléctricas: - Agrupadas en colector - Dispersas - Redactar la lista de material necesario.

10 Hacer un plano detallado: –La realización del plano es un paso muy importante; de la exactitud del plano dependerán la precisión y calidad del riego. –Utilizar un escalímetro para un correcto dimensionamiento. –Dibujar caminos, terrazas, piscinas, edificios, etc.

11 Determinar el caudal y la presión: –El caudal es fácil de conseguir utilizando un balde y midiendo el tiempo que tarda en llenarse. P.Ej.., 20 lts y 24sg: ---> 20lts · 60seg/min / 24seg = 50 lts/min –Para conocer la presión, tres vías: Utilizando un manómetro Consultando a la compañía abastecedora Especificaciones técnicas en caso de una bomba

12 Elegir el dispositivo de riego: –La elección entre goteo, difusores o aspersores dependerá de la forma, los lugares y la longitud de las superficies a regar. –GOTEO: Riego de setos, arbustos, árboles y zonas localizadas. –DIFUSORES: Superficies pequeñas y estrechas de hasta 5 mts de lado. –ASPERSORES: Superficies de más de 5 mts de lado.

13 ¡MUY IMPORTANTE! –No mezclar nunca goteros, difusores y aspersores en un mismo sector ya que tienen distintos tiempos de riego. –DIFUSORES: 7 a 10 min/día –ASPERSORES: 20 a 30 min/día

14 Determinar el número de sectores: –Hay que construir sectores equilibrados; es decir, cada uno deberá tener un caudal inferior o igual al de la fuente de agua disponible. –Cada sector es independiente. –Cada sector está controlado por una válvula eléctrica ó electroválvula.

15

16 Cuadrado Rectángulo Solapamiento al 100%

17
