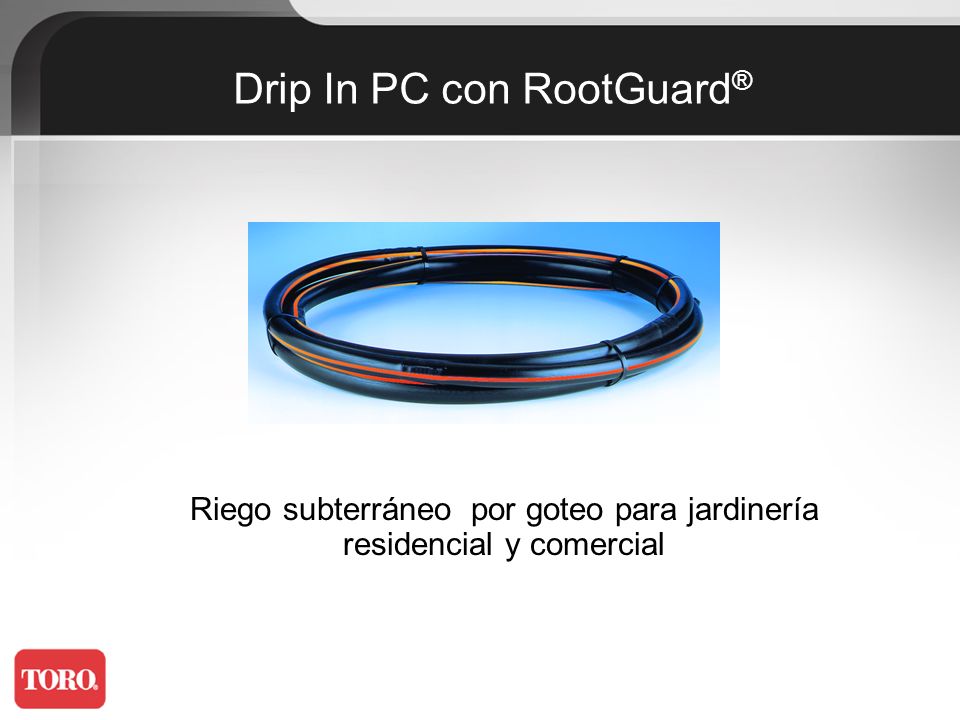

1 Drip In PC con RootGuard ® Riego subterráneo por goteo para jardinería residencial y comercial

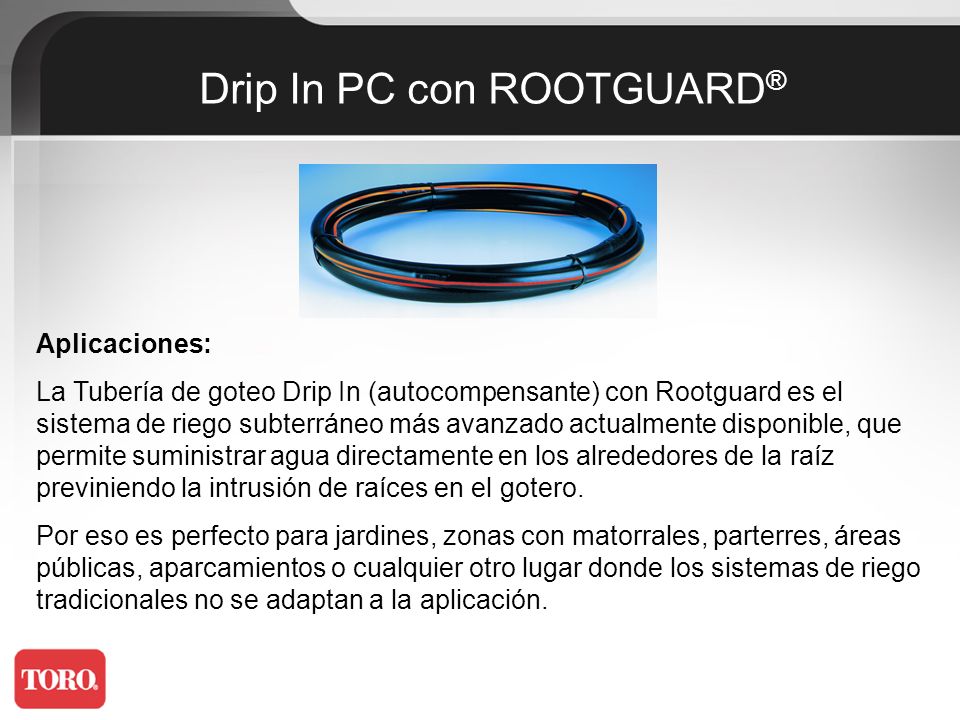

2 Aplicaciones: La Tubería de goteo Drip In (autocompensante) con Rootguard es el sistema de riego subterráneo más avanzado actualmente disponible, que permite suministrar agua directamente en los alrededores de la raíz previniendo la intrusión de raíces en el gotero. Por eso es perfecto para jardines, zonas con matorrales, parterres, áreas públicas, aparcamientos o cualquier otro lugar donde los sistemas de riego tradicionales no se adaptan a la aplicación. Drip In PC con ROOTGUARD ®

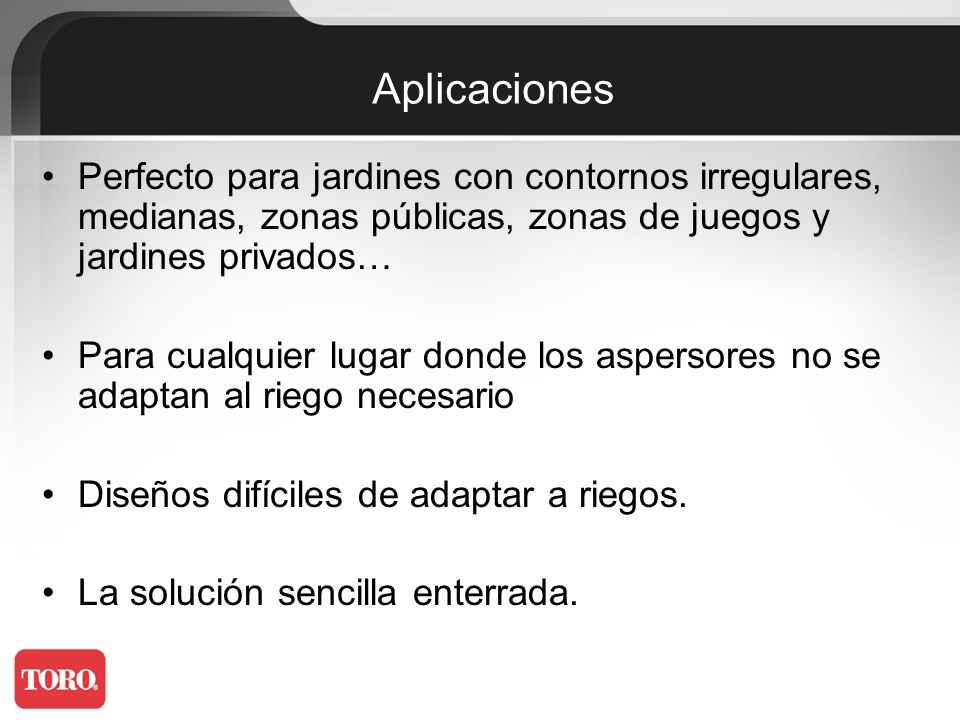

3 Aplicaciones Perfecto para jardines con contornos irregulares, medianas, zonas públicas, zonas de juegos y jardines privados… Para cualquier lugar donde los aspersores no se adaptan al riego necesario Diseños difíciles de adaptar a riegos. La solución sencilla enterrada.

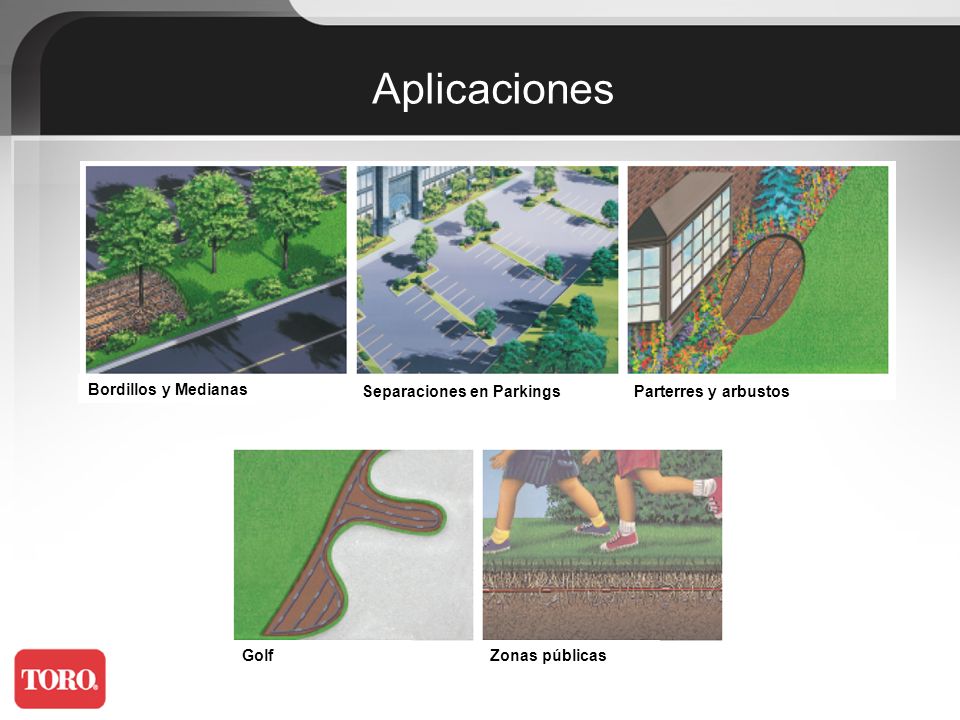

4 Aplicaciones Bordillos y Medianas Parterres y arbustosSeparaciones en Parkings GolfZonas públicas

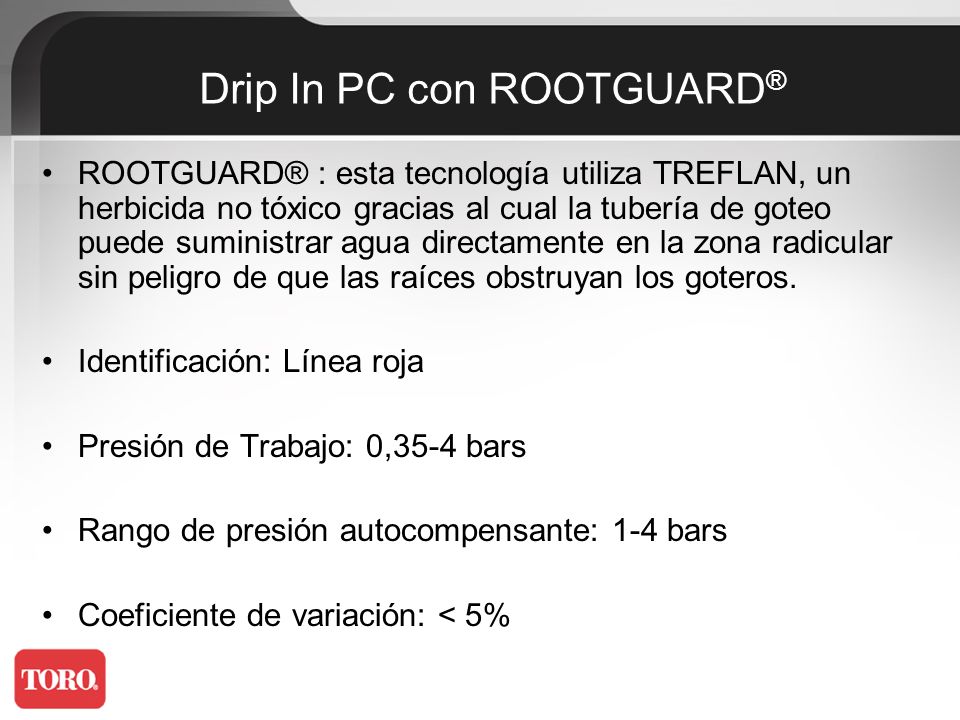

5 ROOTGUARD® : esta tecnología utiliza TREFLAN, un herbicida no tóxico gracias al cual la tubería de goteo puede suministrar agua directamente en la zona radicular sin peligro de que las raíces obstruyan los goteros. Identificación: Línea roja Presión de Trabajo: 0,35-4 bars Rango de presión autocompensante: 1-4 bars Coeficiente de variación: < 5% Drip In PC con ROOTGUARD ®

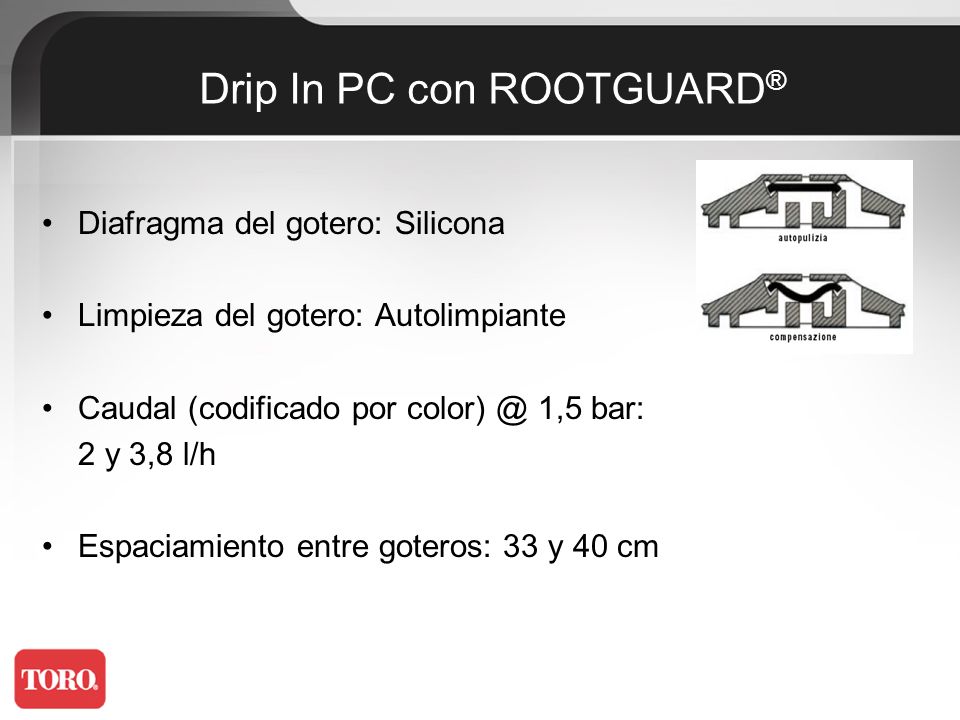

6 Diafragma del gotero: Silicona Limpieza del gotero: Autolimpiante Caudal (codificado por 1,5 bar: 2 y 3,8 l/h Espaciamiento entre goteros: 33 y 40 cm Drip In PC con ROOTGUARD ®

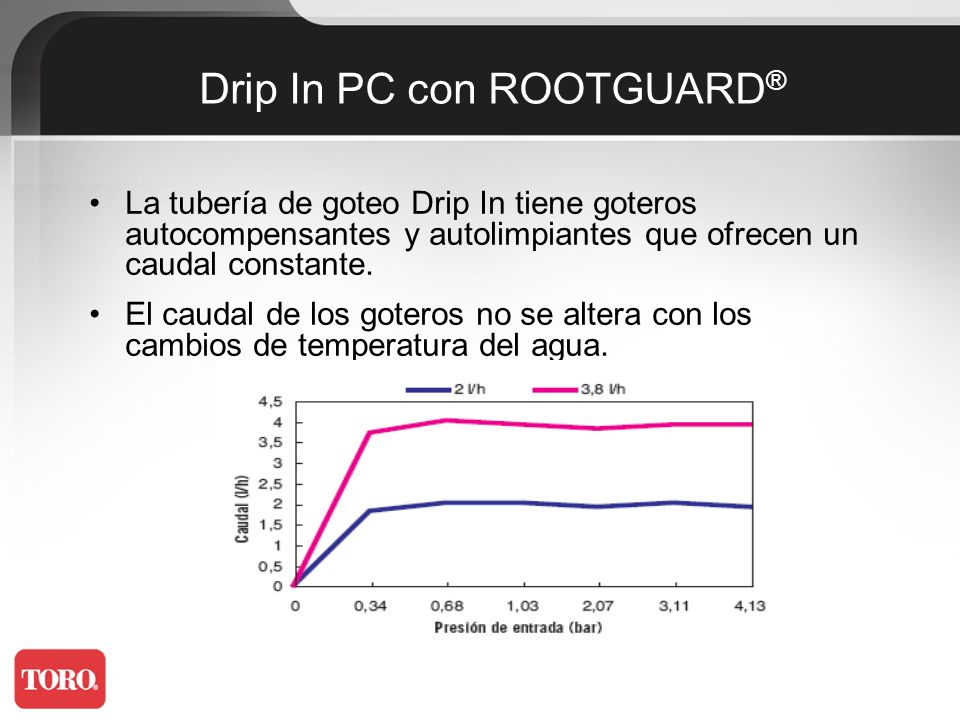

7 La tubería de goteo Drip In tiene goteros autocompensantes y autolimpiantes que ofrecen un caudal constante. El caudal de los goteros no se altera con los cambios de temperatura del agua. Drip In PC con ROOTGUARD ®

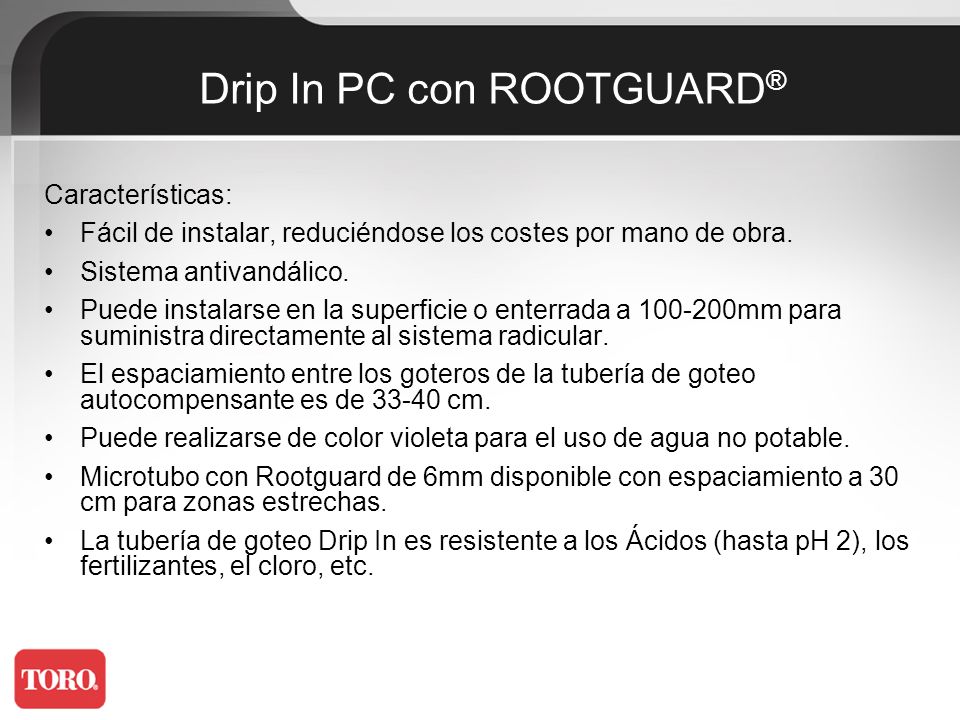

8 Características: Fácil de instalar, reduciéndose los costes por mano de obra. Sistema antivandálico. Puede instalarse en la superficie o enterrada a mm para suministra directamente al sistema radicular. El espaciamiento entre los goteros de la tubería de goteo autocompensante es de cm. Puede realizarse de color violeta para el uso de agua no potable. Microtubo con Rootguard de 6mm disponible con espaciamiento a 30 cm para zonas estrechas. La tubería de goteo Drip In es resistente a los Ácidos (hasta pH 2), los fertilizantes, el cloro, etc. Drip In PC con ROOTGUARD ®

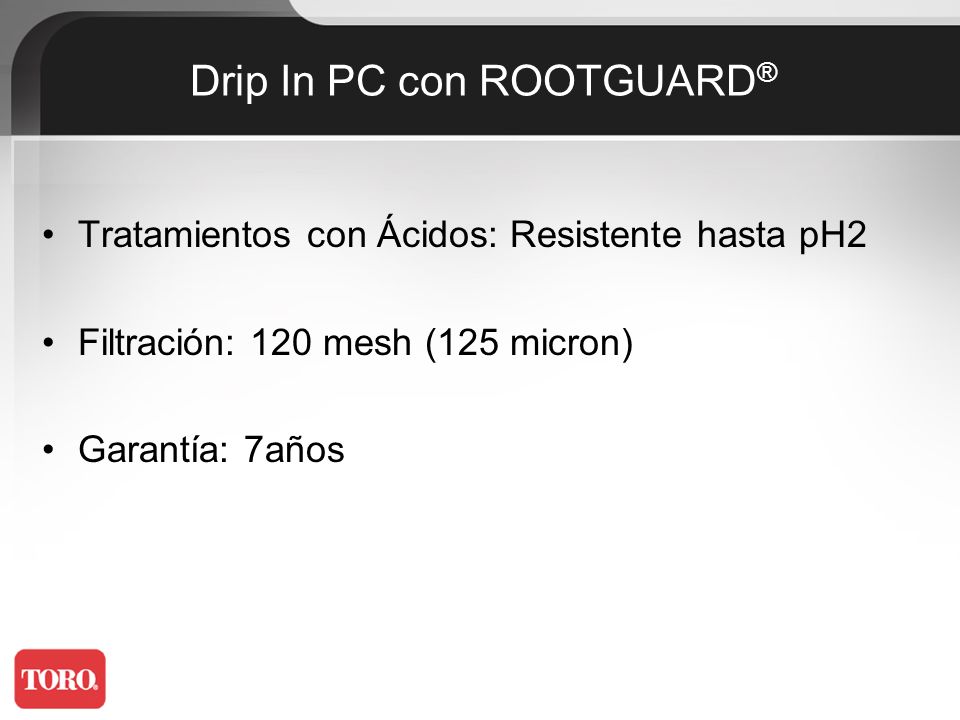

9 Tratamientos con Ácidos: Resistente hasta pH2 Filtración: 120 mesh (125 micron) Garantía: 7años Drip In PC con ROOTGUARD ®

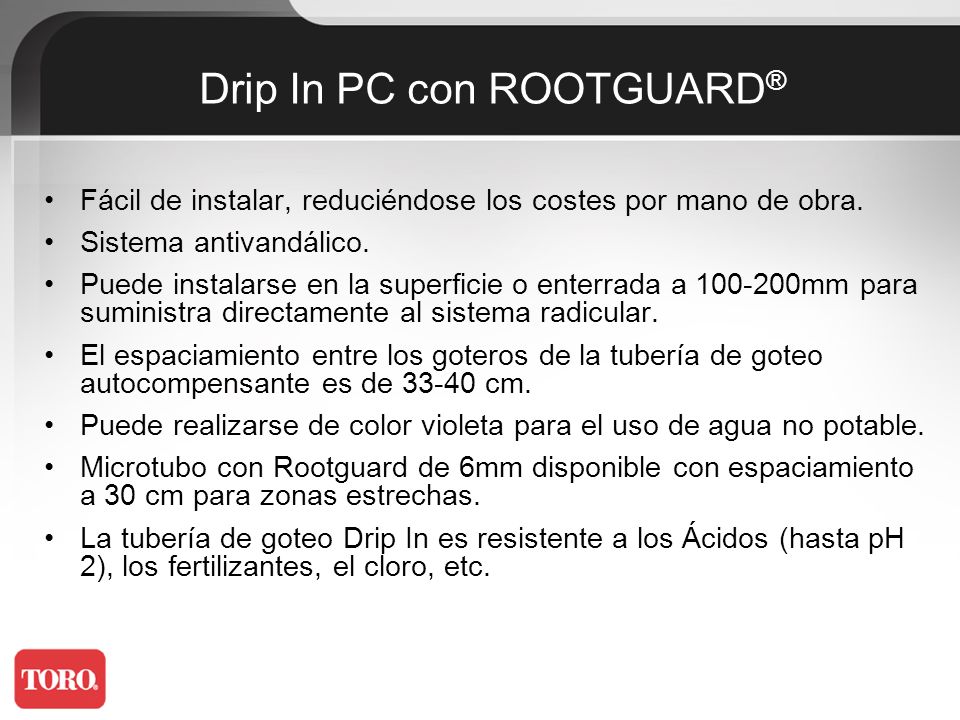

10 Fácil de instalar, reduciéndose los costes por mano de obra. Sistema antivandálico. Puede instalarse en la superficie o enterrada a mm para suministra directamente al sistema radicular. El espaciamiento entre los goteros de la tubería de goteo autocompensante es de cm. Puede realizarse de color violeta para el uso de agua no potable. Microtubo con Rootguard de 6mm disponible con espaciamiento a 30 cm para zonas estrechas. La tubería de goteo Drip In es resistente a los Ácidos (hasta pH 2), los fertilizantes, el cloro, etc. Drip In PC con ROOTGUARD ®

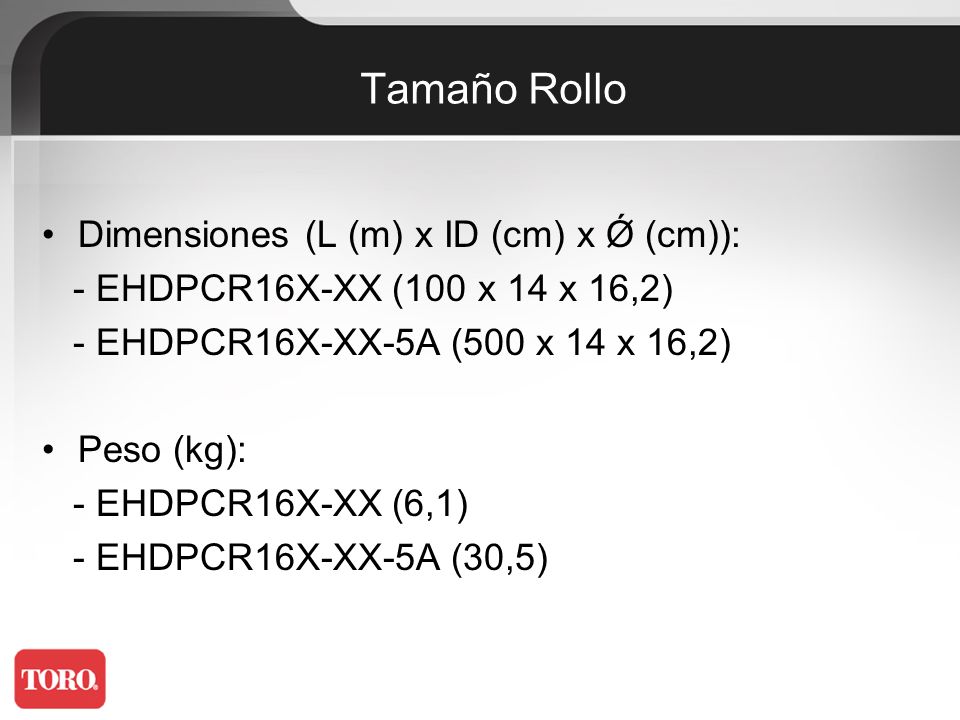

11 Tamaño Rollo Dimensiones (L (m) x ID (cm) x Ǿ (cm)): - EHDPCR16X-XX (100 x 14 x 16,2) - EHDPCR16X-XX-5A (500 x 14 x 16,2) Peso (kg): - EHDPCR16X-XX (6,1) - EHDPCR16X-XX-5A (30,5)

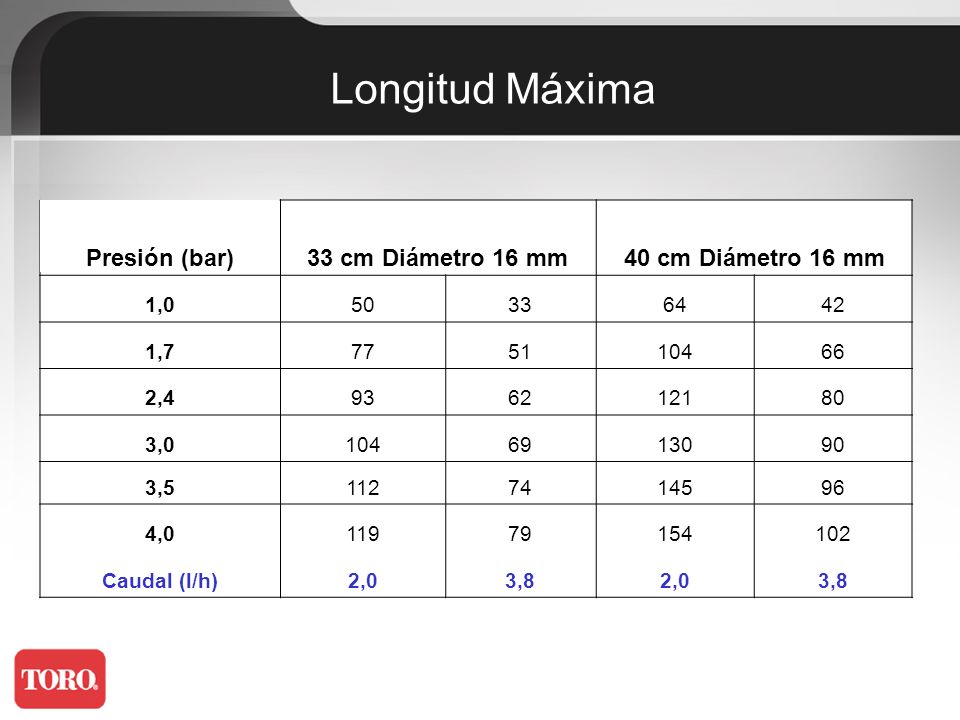

12 Longitud Máxima Presión (bar)33 cm Diámetro 16 mm40 cm Diámetro 16 mm 1, , , , , , Caudal (l/h)2,03,82,03,8

13 RootGuard ® en Campos de Deportes

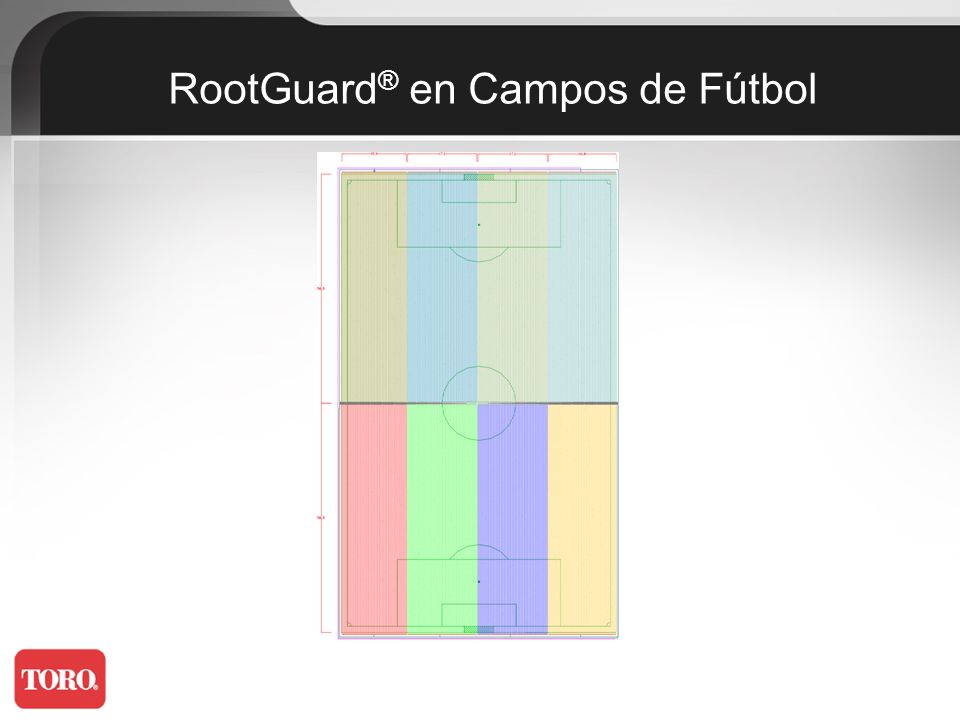

14 RootGuard ® en Campos de Fútbol

15 RootGuard ® en Jardines

16 RootGuard ® en Parques

17 RootGuard ® en Campos de Golf

18 DURACION DEL RIEGO: Intervalo entre riegos: Depende del tipo de suelo: Arenoso: Debería ser regado frecuentemente en períodos cortos de riego. Arcilloso: Puede ser regado menos frecuentemente en períodos más largos de riego. Dependiendo de la cantidad de plantas habrá que colocar un espaciamiento diferente entre goteros, así como su caudal. El tiempo de riego no deberá exceder a la absorción del tipo de suelo. Guía Rootguard ® Tipo de Suelo Tipo de Planta Espaciamiento Goteros Espaciamiento Plantación Caudal GoteroProfundidad Arenoso: Árboles, arbustos33 cm40 cm3,8 l/h10 cm Césped33 cm30 cm3,8 l/h10 cm Franco: Árboles, arbustos40 cm 3,8 l/h15 cm Césped33 cm40 cm3,8 l/h10 cm Arcilloso: Árboles, arbustos40 cm 2 l/h15 cm Césped33 cm30 cm2 l/h10 cm Drip In PC con ROOTGUARD ®

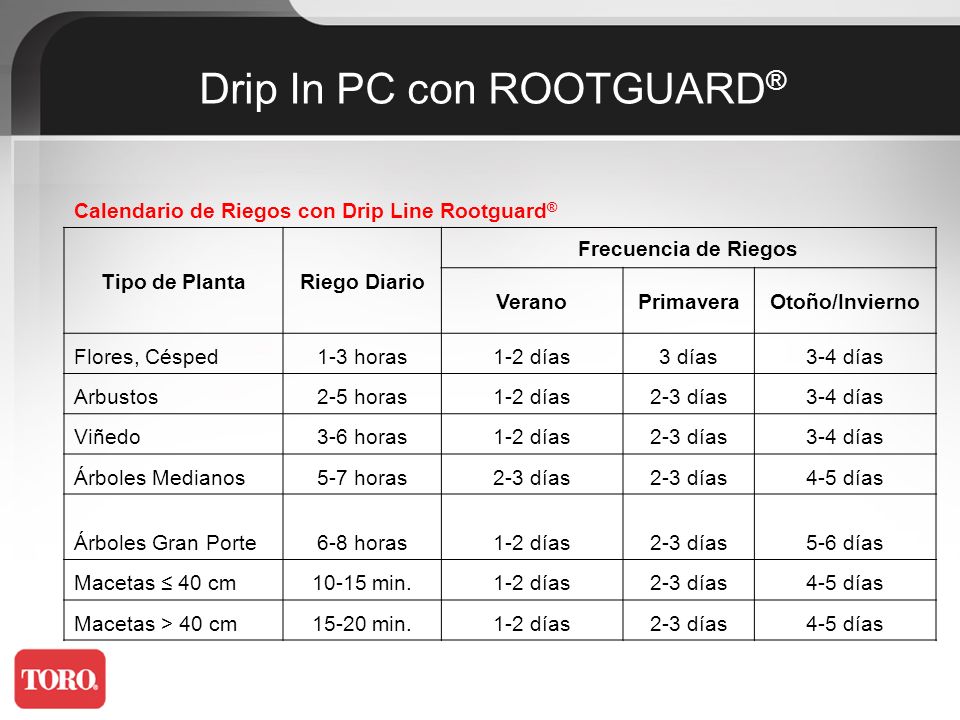

19 Calendario de Riegos con Drip Line Rootguard ® Tipo de PlantaRiego Diario Frecuencia de Riegos VeranoPrimaveraOtoño/Invierno Flores, Césped1-3 horas1-2 días3 días3-4 días Arbustos2-5 horas1-2 días2-3 días3-4 días Viñedo3-6 horas1-2 días2-3 días3-4 días Árboles Medianos5-7 horas2-3 días 4-5 días Árboles Gran Porte6-8 horas1-2 días2-3 días5-6 días Macetas 40 cm10-15 min.1-2 días2-3 días4-5 días Macetas > 40 cm15-20 min.1-2 días2-3 días4-5 días

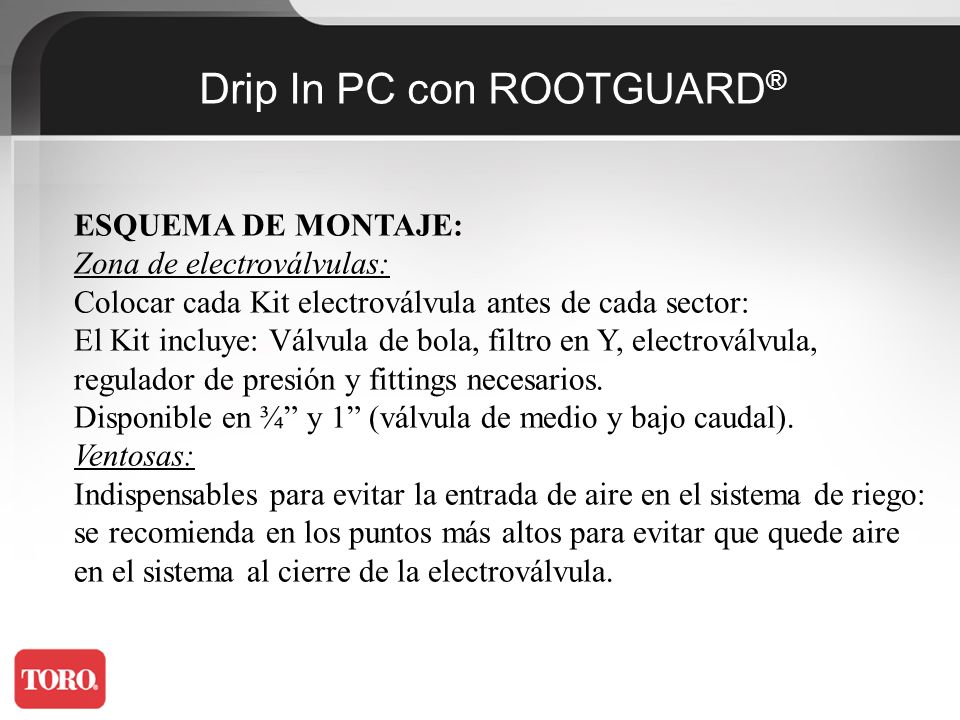

20 Drip In PC con ROOTGUARD ® ESQUEMA DE MONTAJE: Zona de electroválvulas: Colocar cada Kit electroválvula antes de cada sector: El Kit incluye: Válvula de bola, filtro en Y, electroválvula, regulador de presión y fittings necesarios. Disponible en ¾ y 1 (válvula de medio y bajo caudal). Ventosas: Indispensables para evitar la entrada de aire en el sistema de riego: se recomienda en los puntos más altos para evitar que quede aire en el sistema al cierre de la electroválvula.

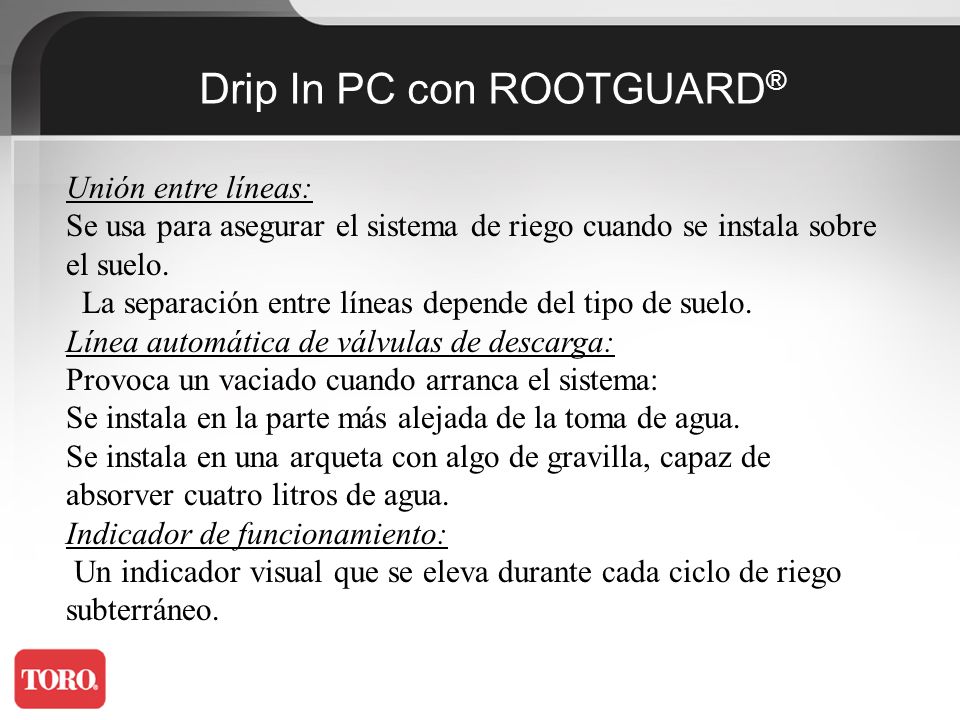

21 Drip In PC con ROOTGUARD ® Unión entre líneas: Se usa para asegurar el sistema de riego cuando se instala sobre el suelo. La separación entre líneas depende del tipo de suelo. Línea automática de válvulas de descarga: Provoca un vaciado cuando arranca el sistema: Se instala en la parte más alejada de la toma de agua. Se instala en una arqueta con algo de gravilla, capaz de absorver cuatro litros de agua. Indicador de funcionamiento: Un indicador visual que se eleva durante cada ciclo de riego subterráneo.

22 Drip In PC con ROOTGUARD ®

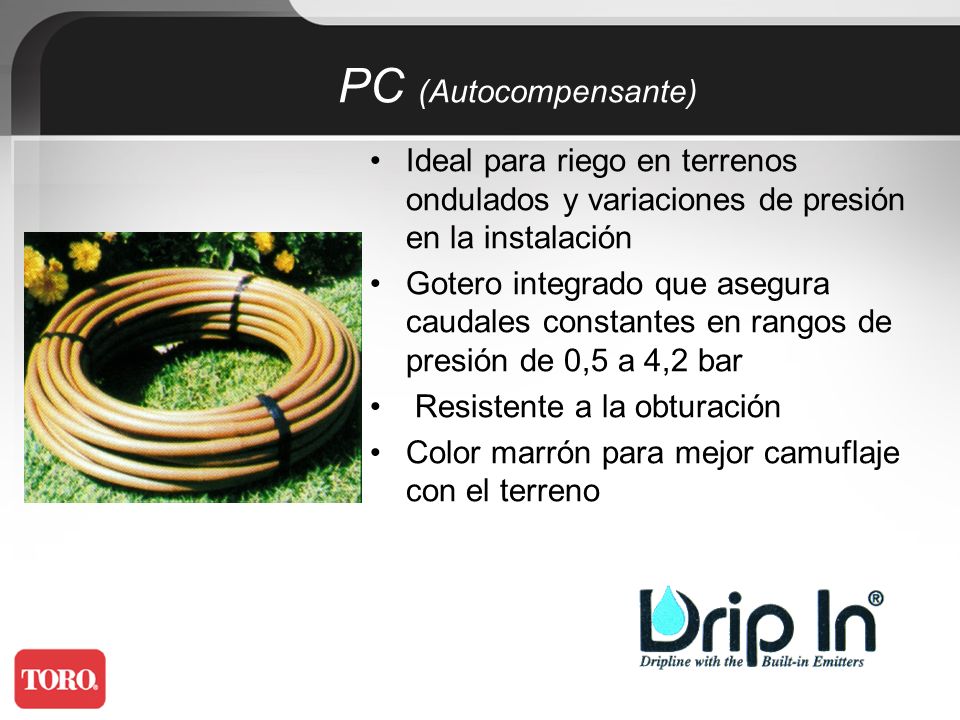

23 Ideal para riego en terrenos ondulados y variaciones de presión en la instalación Gotero integrado que asegura caudales constantes en rangos de presión de 0,5 a 4,2 bar Resistente a la obturación Color marrón para mejor camuflaje con el terreno PC (Autocompensante)

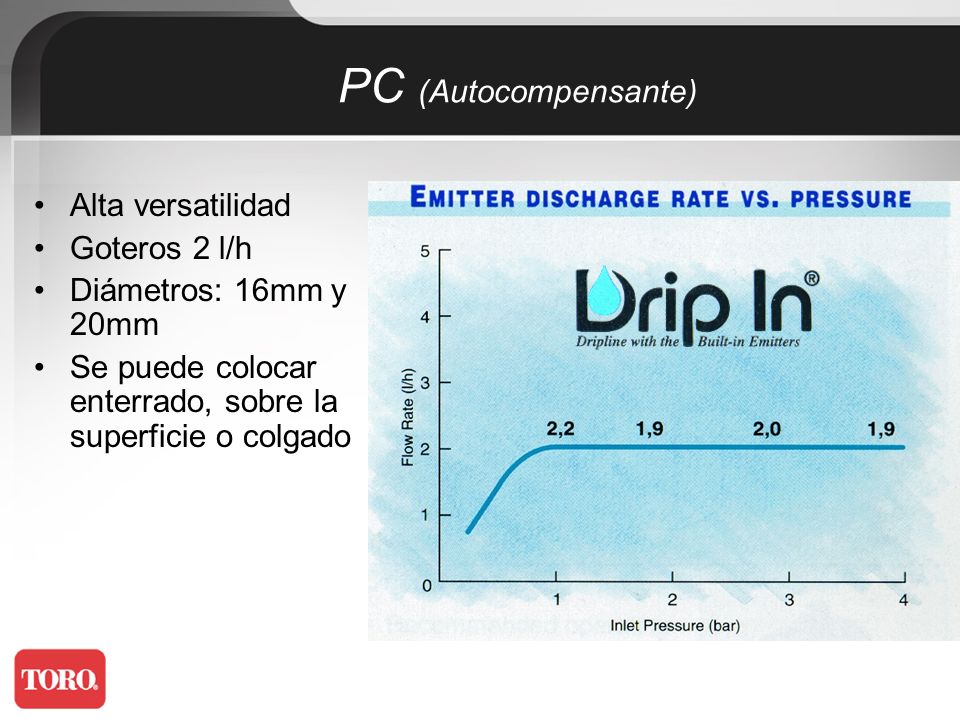

24 Alta versatilidad Goteros 2 l/h Diámetros: 16mm y 20mm Se puede colocar enterrado, sobre la superficie o colgado PC (Autocompensante)
