1 UNIVERSIDAD AUTONOMA AGRARIA ANTONIO NARRO UNIVERSIDAD AUTONOMA AGRARIA ANTONIO NARRO

2 Para poder dar una buena explicación de lo que trata una evaluación de un sistema de riego de tipo pivote central, debemos antes dejar claras dos preguntas muy importantes como lo son: INTRODUCCION ¿ Q U É E S U N A E V A L U A C I Ó N ? ¿ Q U É E S U N S I S T E M A D E RI E G O T I P O P I V O T E C E N T R A L ? y la segunda: estimar, apreciar, calcular el valor de algo y a través de un juicio otorgar una calificación y diagnóstico, basándose en una evidencia constatable. U N A E V A L U A C I Ó N ES

3 CARACTERISTICAS GENERALES Un pivote central consiste básicamente en una tubería lateral con aspersores… La tubería lateral es soportada por tensores de acero y torres El espaciamiento entre torre y torre es de 30 a 60 m. El conjunto de tuberías, tensores y aspersores entre dos torres se llama TRAMO. El voladizo es una tubería de menor diámetro, con aspersores, suspendida por cables al final de la última torre, para aumentar el área de regado.

4 La mayoría de los pivotes son eléctricos aunque los hay también hidráulicos. Un motor eléctrico alrededor de 1 HP localizado en cada torre, dan el movimiento al sistema. Cuentan con cajas de control en cada torre, y el panel de control central se localiza aquí..

5 Una tracción inadecuada de las torres pueden producir problemas de enfilamiento, Un panel de control regula la velocidad media de la torre más alejada, que actúa como guía para el sistema completo. El hecho de que cada torre pare y arranque repetidamente para mantenerse alineadas no es un problema para la aplicación de agua uniformemente.

6 Existen dos tipos de emisores en estos sistemas: Impacto y Spray Se mantiene a los emisores sobre la canopia la altura es ajustable. La localización, espaciamiento, tamaño y descarga de cada emisor es especificado por el fabricante.

7 Este sistema de riego es el más avanzado en tecnología, ya que los telemandos operan a distancia los pivotes mediante una línea telefónica, un celular o la Internet.. Compila información automáticamente para mantener un registro de datos de consulta continua.

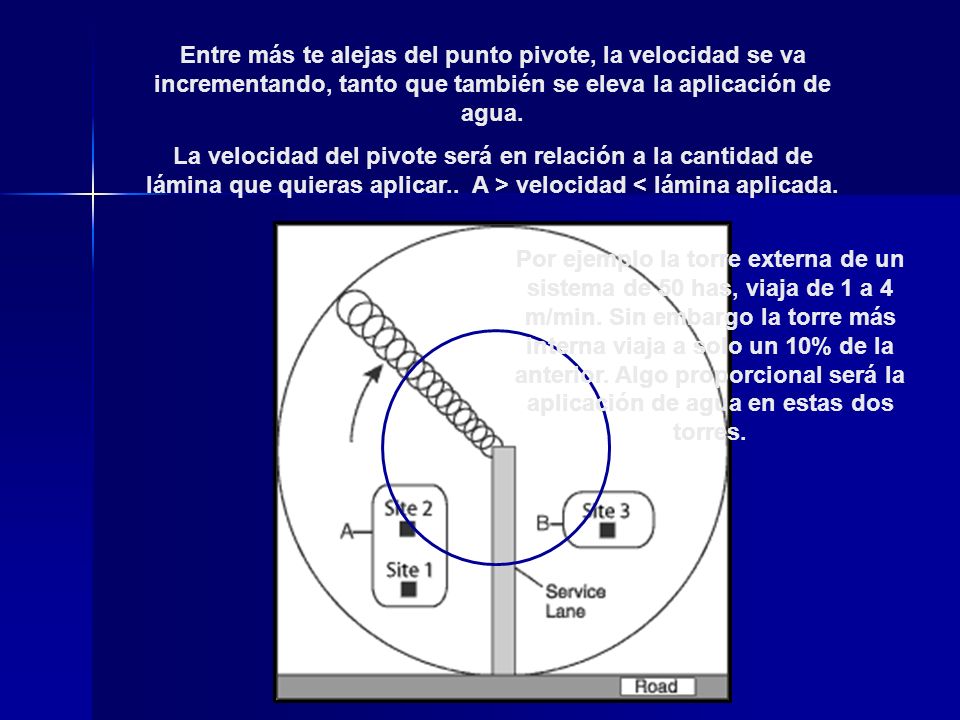

8 Entre más te alejas del punto pivote, la velocidad se va incrementando, tanto que también se eleva la aplicación de agua. La velocidad del pivote será en relación a la cantidad de lámina que quieras aplicar.. A > velocidad < lámina aplicada. Por ejemplo la torre externa de un sistema de 50 has, viaja de 1 a 4 m/min. Sin embargo la torre más interna viaja a solo un 10% de la anterior. Algo proporcional será la aplicación de agua en estas dos torres.

9 ASPECTOS A EVALUAR TASA DE APLICACIÓN El objetivo de la selección de una boquilla y la operación del sistema es asegurar que la TASA DE APLICACIÓN no exceda la tasa de infiltración en varios puntos a lo largo de la lateral. LA DESCARGA REQUERIDA El objetivo es tener la máxima uniformidad de agua posible. Las dos variables principales en la selección de emisores son el espaciamiento y el tipo y tamaño de los aspersores. Los aspersores deben ser espaciados correctamente para tener un buen traslape de humedecimiento. El tipo de aspersor y la descarga deben ser seleccionados para evitar escorrentía y adecuarse al suelo y al cultivo. LO QUE SE PRETENDE CON ESTOS ASPECTOS ES EVALUAR LOS EQUIPOS DE RIEGO TIPO PIVOTE Y SE HACE DE LA SIGUIENTE FORMA:

10 Se calcula su Uniformidad de Distribución (UD), que se define como un indicador de la uniformidad de la profundidad del agua infiltrada en el suelo. ¿QUÉ SE NECESITA? Se utilizan pluviómetros que tengan diámetro mayor a 8 cm y alto de 10 cm, ¿CÓMO SE HACE? los pluviómetros se colocan hilerados en forma radial, separados entre 5 a 6.5 m y se asigna un número de ubicación a cada uno, desde el centro hacia fuera. Se hace pasar el equipo aplicando agua sobre los pluviómetros, se mide el volumen en cada uno de ellos y se pondera por la correspondiente ubicación.

11 La uniformidad de distribución se define como: UD= Media ponderada de los volúmenes del 25% de pluviómetros que menos recogen Media ponderada de los volúmenes recogidos Con esta evaluación podemos valorar de buena forma, si nuestro sistema está funcionando de manera adecuada. Existe un cierto rango en el cual es valorada como buena la uniformidad, cuando esta fuera de este rango es aconsejable dar mantenimiento correctivo, o reemplazo de piezas que alteran el buen funcionamiento del pivote.

12 Otro aspecto muy importante a evaluar es el de la lámina media aplicada por vuelta, ya que con un buen calendario de requerimiento de agua de nuestro cultivo, tendremos lo suficiente para poder programar nuestro pivote central. Para obtener la lámina media aplicada por vuelta en (mm / vuelta) como: H= Q x n S Donde: Q = es el caudal de entrada al sistema (L/h). n = son las horas por vuelta, y S = es el área mojada (m2). O también con la lámina media aplicada por vuelta podremos saber si el agua que aparentemente estamos aplicando con la automatización es la que necesita nuestro cultivo.

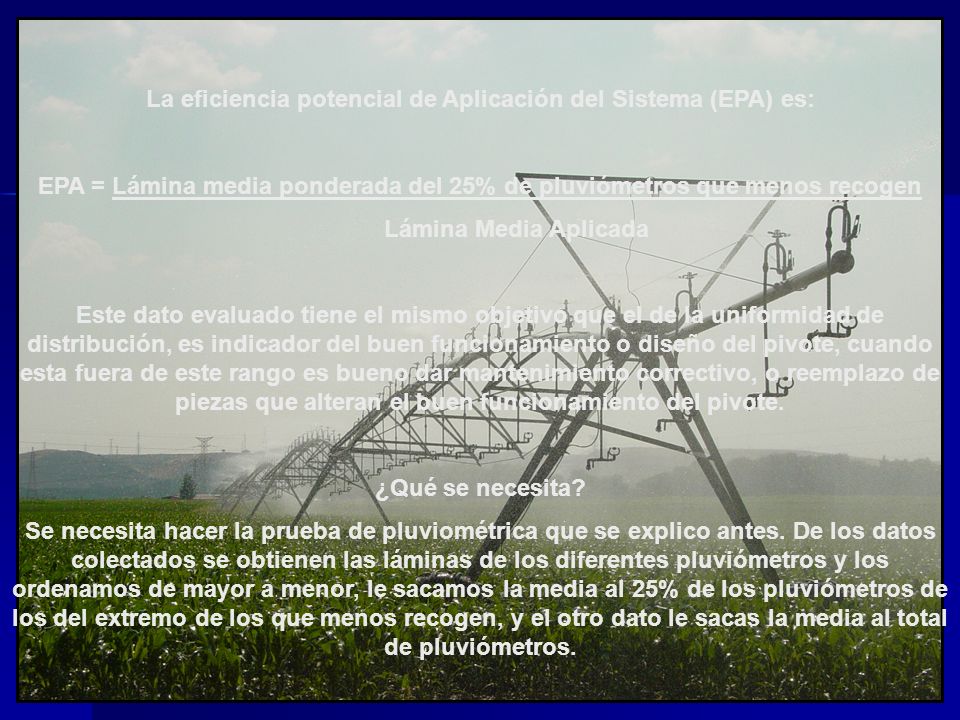

13 La eficiencia potencial de Aplicación del Sistema (EPA) es: EPA = Lámina media ponderada del 25% de pluviómetros que menos recogen Lámina Media Aplicada Este dato evaluado tiene el mismo objetivo que el de la uniformidad de distribución, es indicador del buen funcionamiento o diseño del pivote, cuando esta fuera de este rango es bueno dar mantenimiento correctivo, o reemplazo de piezas que alteran el buen funcionamiento del pivote. ¿Qué se necesita? Se necesita hacer la prueba de pluviométrica que se explico antes. De los datos colectados se obtienen las láminas de los diferentes pluviómetros y los ordenamos de mayor a menor, le sacamos la media al 25% de los pluviómetros de los del extremo de los que menos recogen, y el otro dato le sacas la media al total de pluviómetros.
