Ing. Vidal Mamani RIEGO TECNIFICADO EN PILAS DE LIXIVIACION.

Presentaciones similares


Presentación del tema: "Ing. Vidal Mamani RIEGO TECNIFICADO EN PILAS DE LIXIVIACION."— Transcripción de la presentación:

1 Ing. Vidal Mamani RIEGO TECNIFICADO EN PILAS DE LIXIVIACION

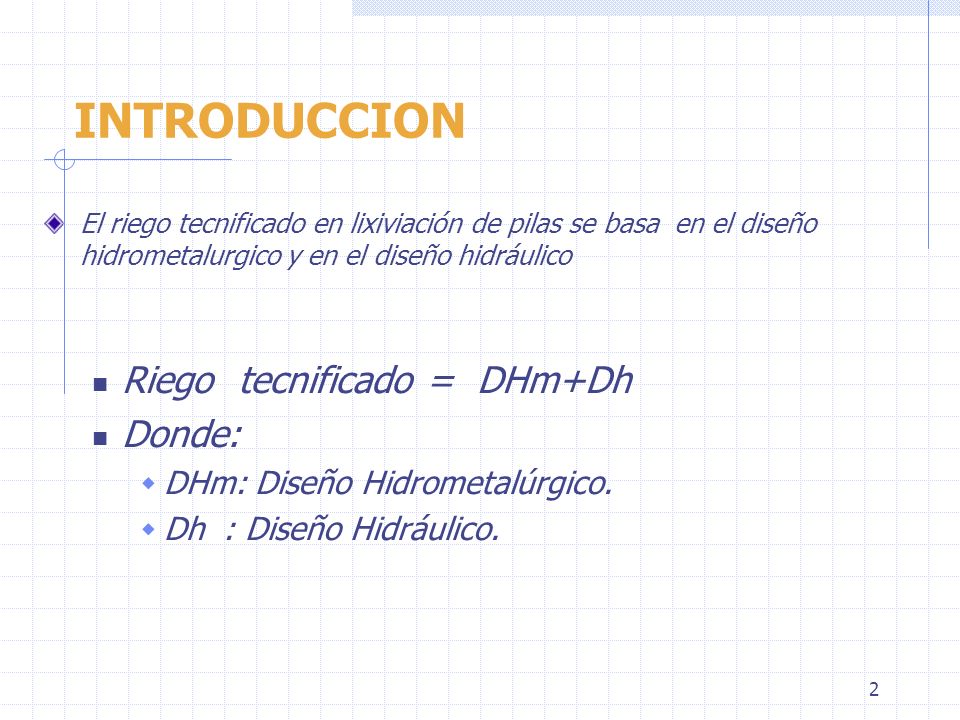

2 2 INTRODUCCION El riego tecnificado en lixiviación de pilas se basa en el diseño hidrometalurgico y en el diseño hidráulico Riego tecnificado = DHm+Dh Donde: DHm: Diseño Hidrometalúrgico. Dh : Diseño Hidráulico.

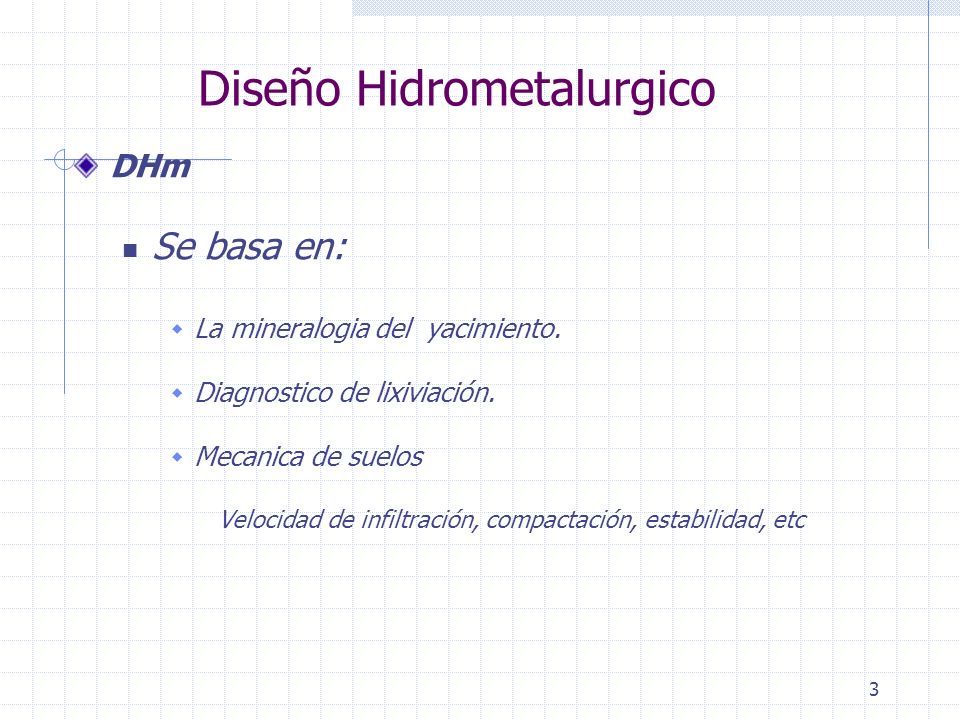

3 3 Diseño Hidrometalurgico DHm Se basa en: La mineralogia del yacimiento. Diagnostico de lixiviación. Mecanica de suelos Velocidad de infiltración, compactación, estabilidad, etc

4 4 Diseño Hidrometalurgico DHm Determina los parametros de lixiviación del Au. Tiempo de lixiviación Extracción máxima Inventario de Au Consumo de reactivos El DHm provee datos para : Ratio de riego lt/hr en m2 Ratio de majado Sol. M3/TM Diseño Hidraulico (Dh) ( marco de riego)

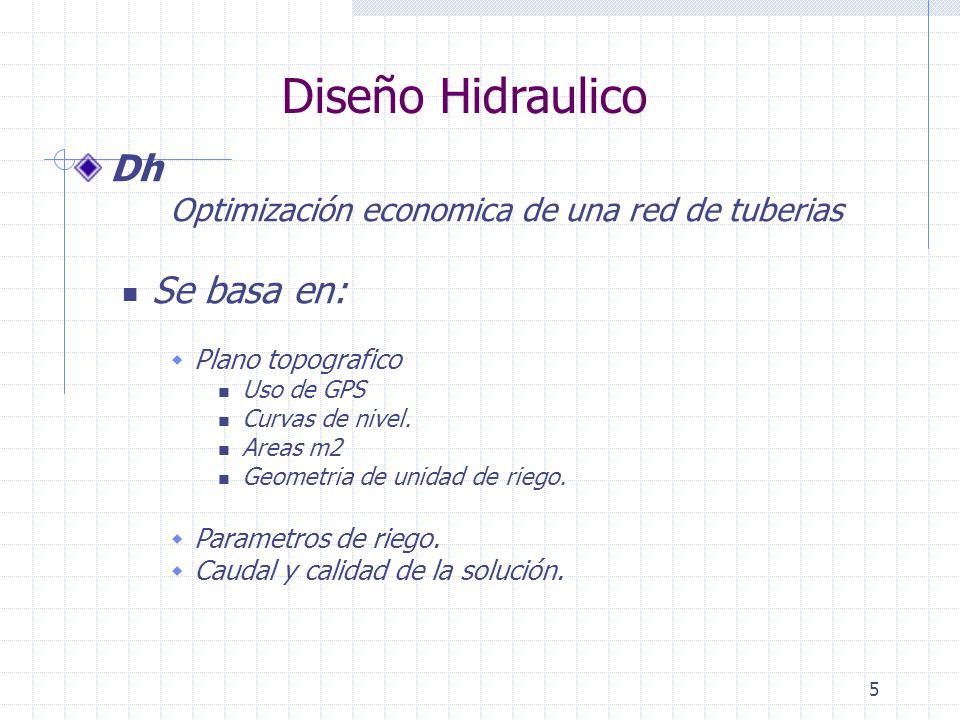

5 5 Diseño Hidraulico Dh Optimización economica de una red de tuberias Se basa en: Plano topografico Uso de GPS Curvas de nivel. Areas m2 Geometria de unidad de riego. Parametros de riego. Caudal y calidad de la solución.

6 6 Diseño Hidraulico Dh Determina Distribución de lineas de solución Dimensionamiento de lineas Línea Primaria Línea secundaria Laterales Condiciones límites del sistema El Dh provee datos : Diametro Presiones Caudales

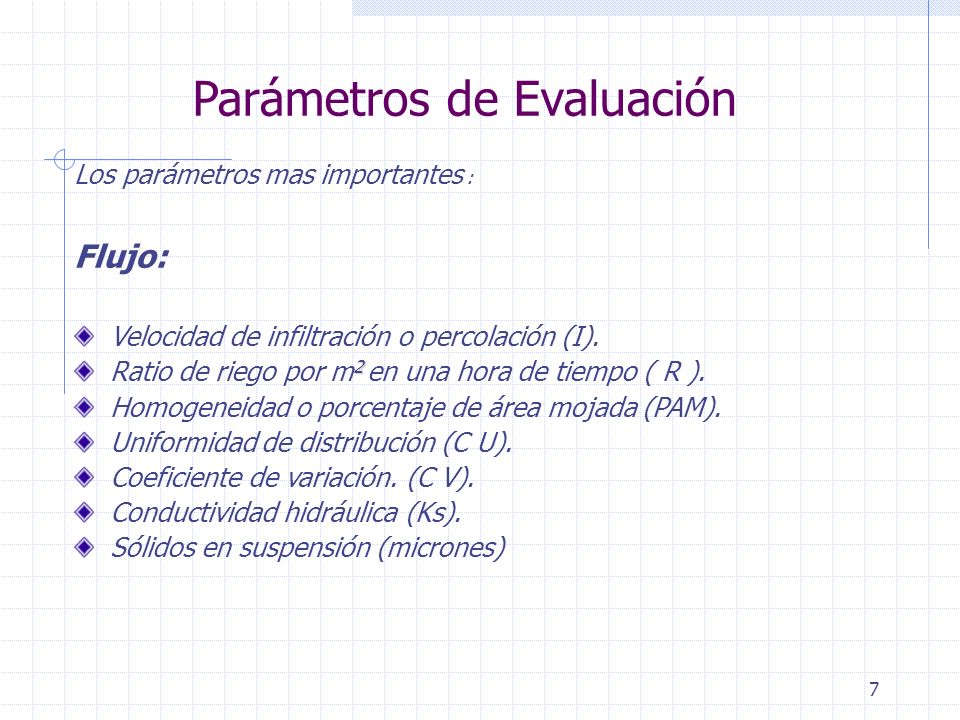

7 7 Parámetros de Evaluación Los parámetros mas importantes : Flujo: Velocidad de infiltración o percolación (I). 2 Ratio de riego por m 2 en una hora de tiempo ( R ). Homogeneidad o porcentaje de área mojada (PAM). Uniformidad de distribución (C U). Coeficiente de variación. (C V). Conductividad hidráulica (Ks). Sólidos en suspensión (micrones)

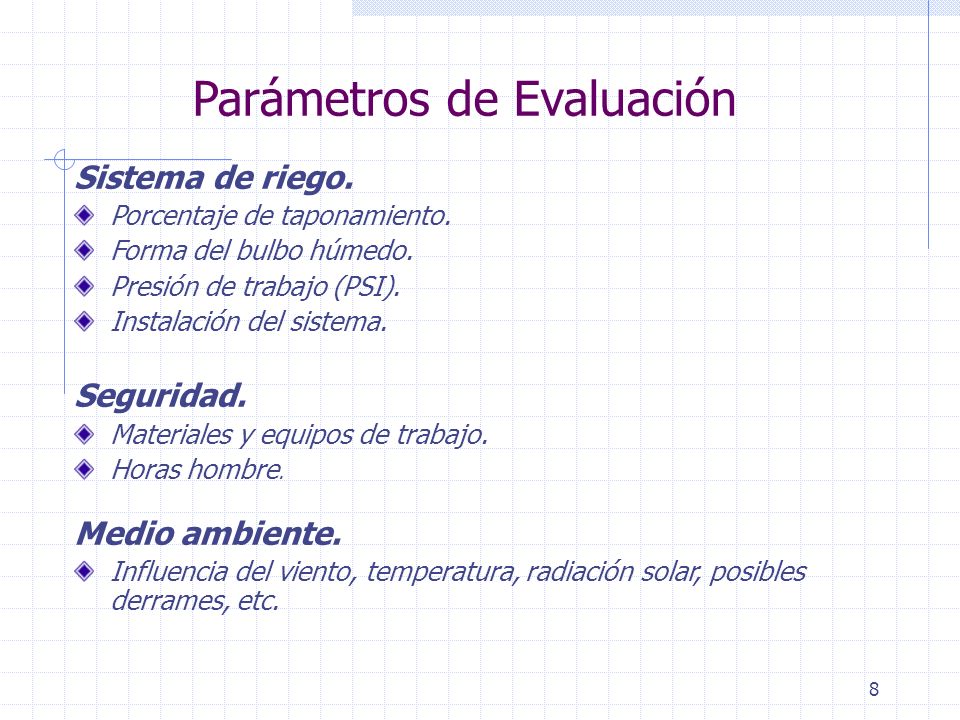

8 8 Parámetros de Evaluación Sistema de riego. Porcentaje de taponamiento. Forma del bulbo húmedo. Presión de trabajo (PSI). Instalación del sistema. Seguridad. Materiales y equipos de trabajo. Horas hombre. Medio ambiente. Influencia del viento, temperatura, radiación solar, posibles derrames, etc.

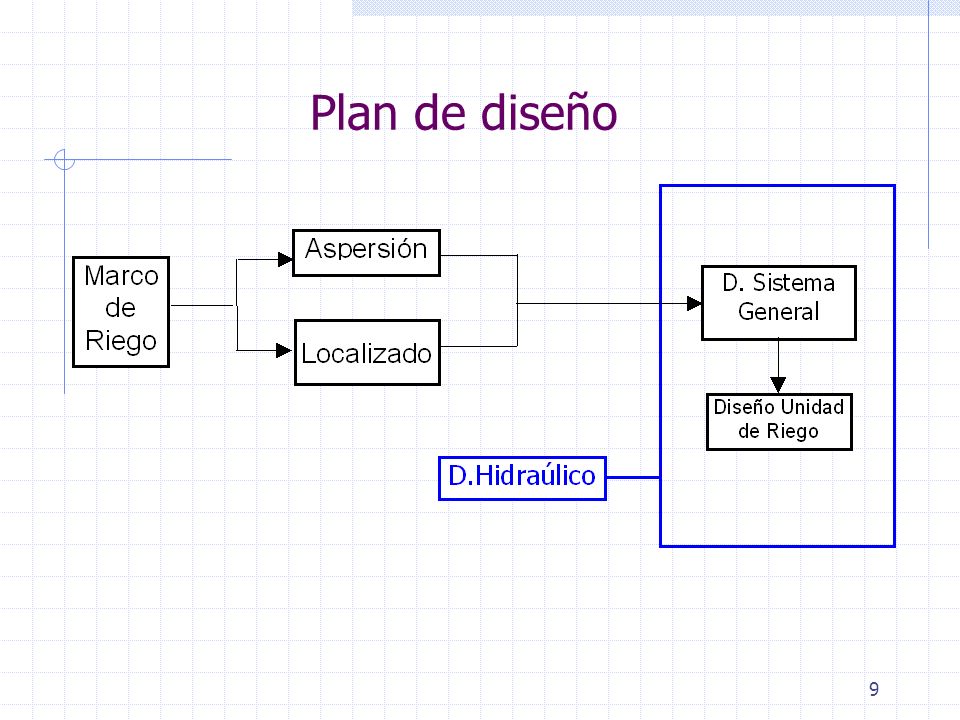

9 9 Plan de diseño

10 10 Riego por Aspersión (RPA) Ventajas Alta eficiencia de aplicación. Alta eficiencia de aplicación. Uniformidad de distribución. Uniformidad de distribución. Para suelos irregulares Para suelos irregulares Economía de mano de obra. Economía de mano de obra. Costos bajos de preparación de suelos. Costos bajos de preparación de suelos. Suelos con pendiente. Suelos con pendiente. Reutilización de equipos y accesorios. Reutilización de equipos y accesorios.

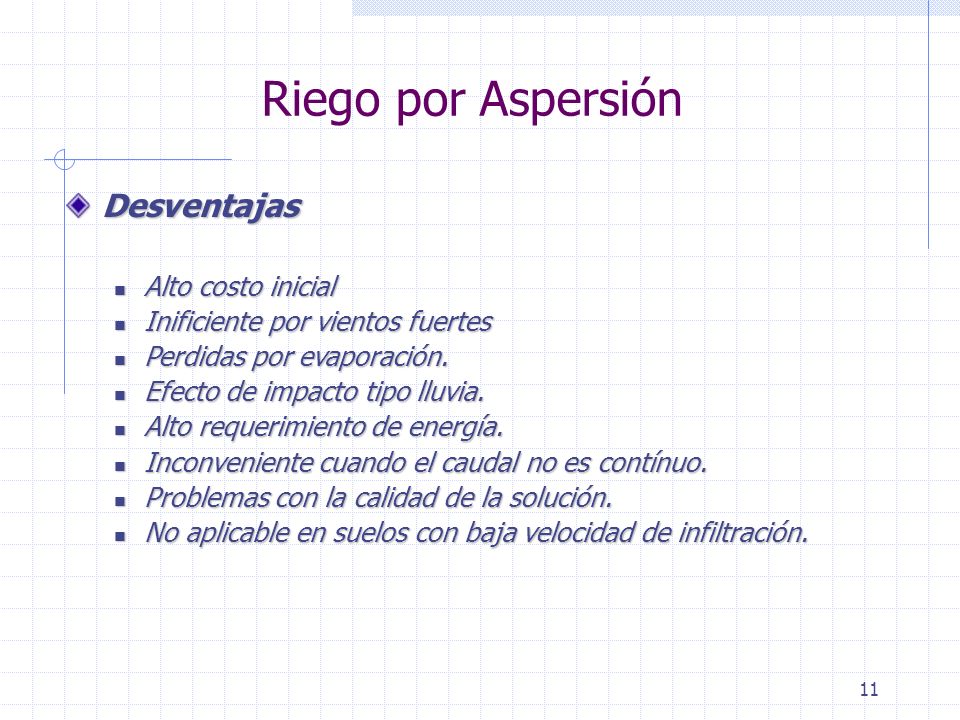

11 11 Riego por Aspersión Desventajas Alto costo inicial Alto costo inicial Inificiente por vientos fuertes Inificiente por vientos fuertes Perdidas por evaporación. Perdidas por evaporación. Efecto de impacto tipo lluvia. Efecto de impacto tipo lluvia. Alto requerimiento de energía. Alto requerimiento de energía. Inconveniente cuando el caudal no es contínuo. Inconveniente cuando el caudal no es contínuo. Problemas con la calidad de la solución. Problemas con la calidad de la solución. No aplicable en suelos con baja velocidad de infiltración. No aplicable en suelos con baja velocidad de infiltración.

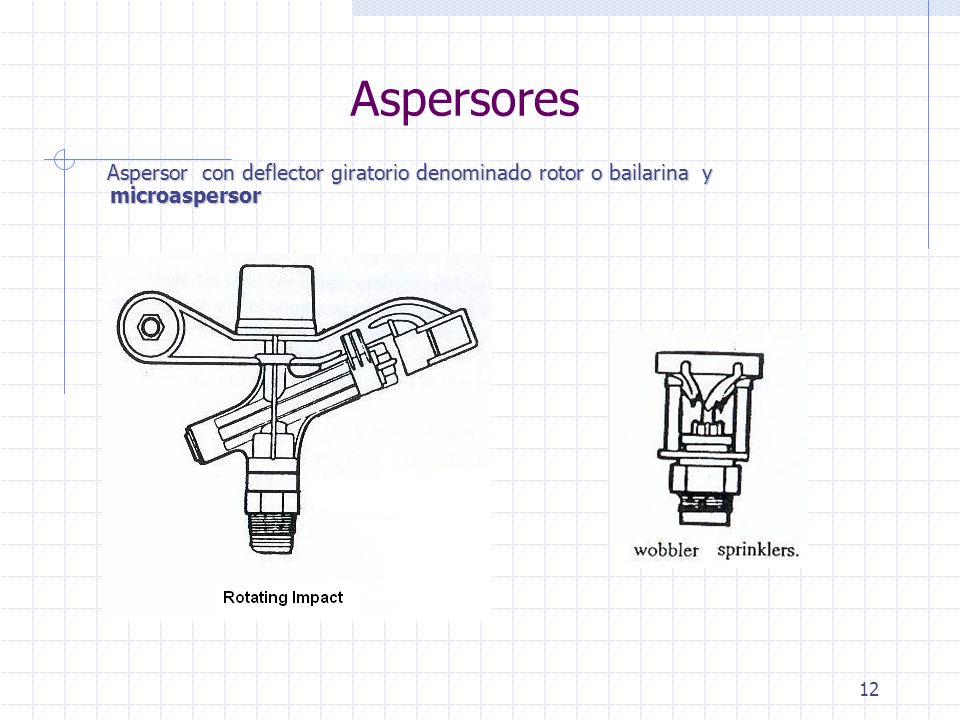

12 12 Aspersores Aspersor con deflector giratorio denominado rotor o bailarina y microaspersor Aspersor con deflector giratorio denominado rotor o bailarina y microaspersor

13 13 Aspersores Tipos de microaspersores MicroemisorTipo de Distribuidor Distribución de agua Presión de operación Compensación Microaspersor- GiratorioCírculo - completo - parcial - Normal 2,0 atm. (28 PSI) - Común - Autocompensado Microjet (difusor) - Estático - Dinámico Círculo - completo - parcial - rayos - franja - Baja 1,4 atm. (20 PSI) - Común - Autocompensado Nebulizador- EstáticoCírculo - completo - Alta 2,0 a 3,0 atm. (28-56 PSI) - Común

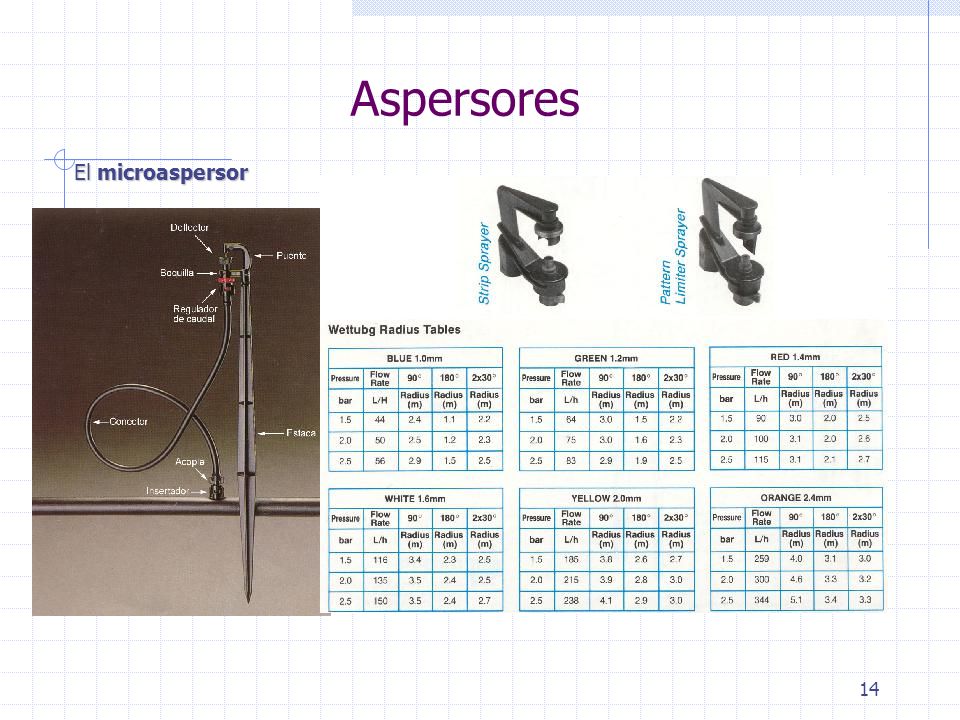

14 14 Aspersores El microaspersor

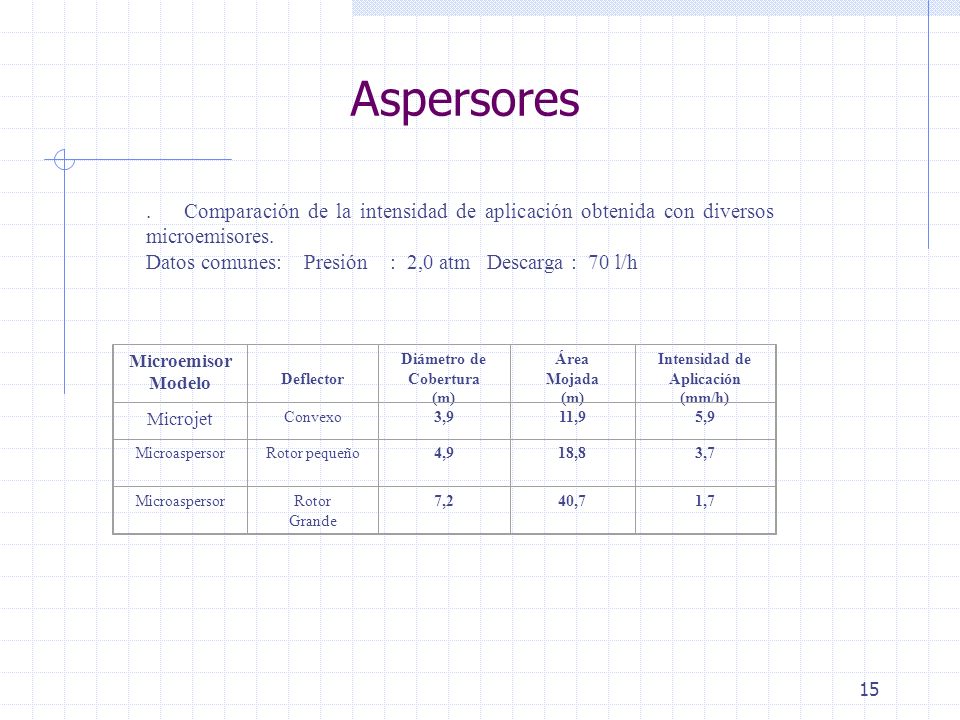

15 15 Aspersores. Comparación de la intensidad de aplicación obtenida con diversos microemisores. Datos comunes: Presión : 2,0 atm Descarga : 70 l/h Microemisor Modelo Deflector Diámetro de Cobertura (m) Área Mojada (m) Intensidad de Aplicación (mm/h) Microjet Convexo3,911,95,9 MicroaspersorRotor pequeño4,918,83,7 Microaspersor Rotor Grande 7,240,71,7

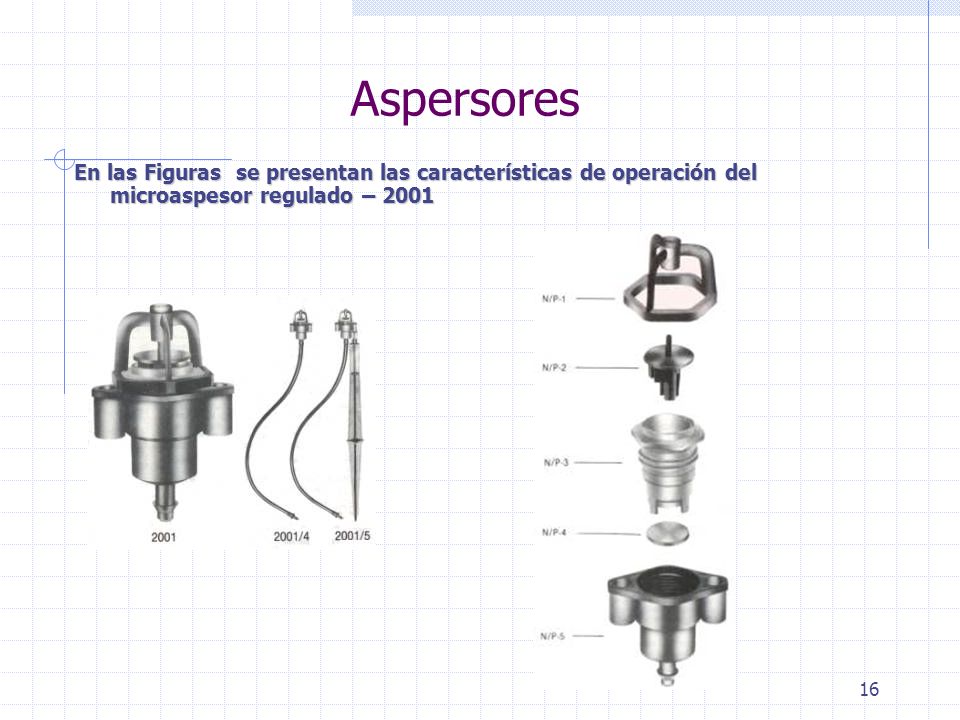

16 16 Aspersores En las Figuras se presentan las características de operación del microaspesor regulado – 2001

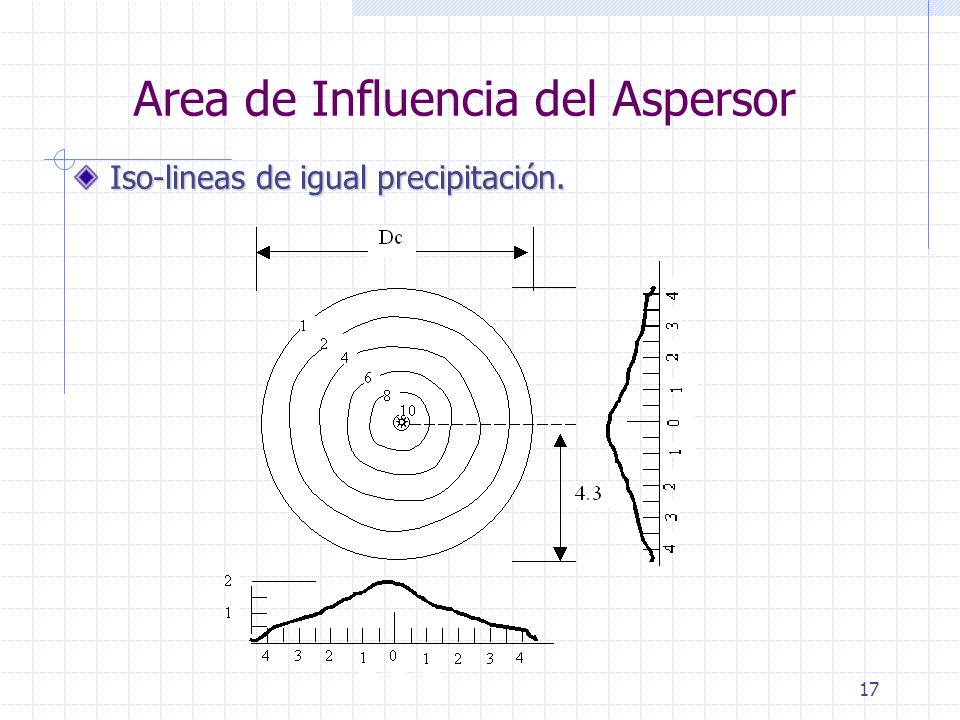

17 17 Area de Influencia del Aspersor Iso-lineas de igual precipitación.

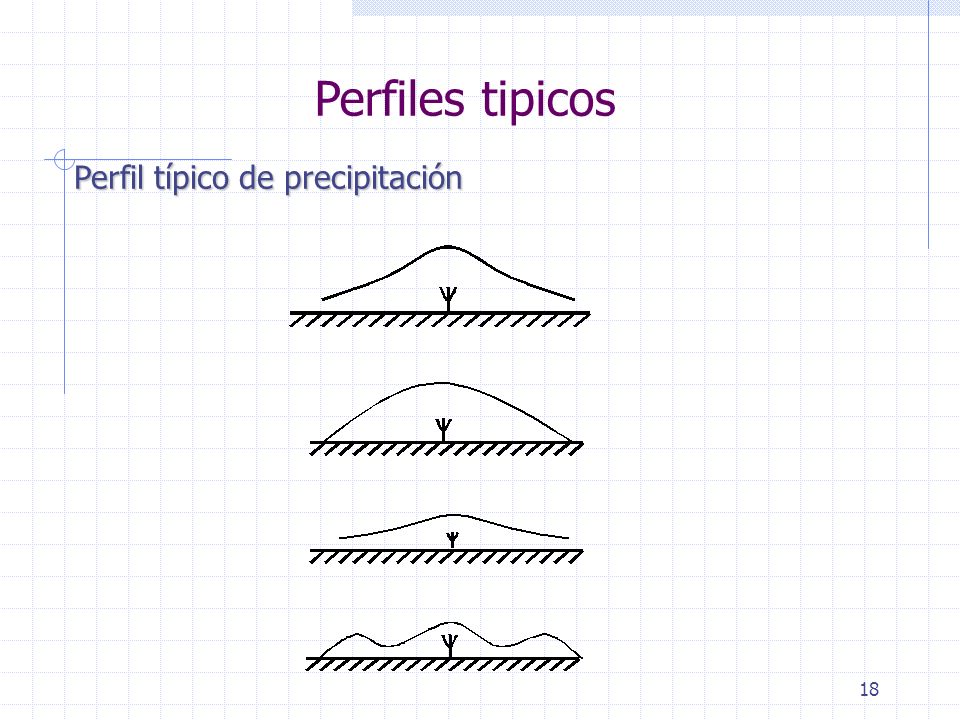

18 18 Perfiles tipicos Perfil típico de precipitación

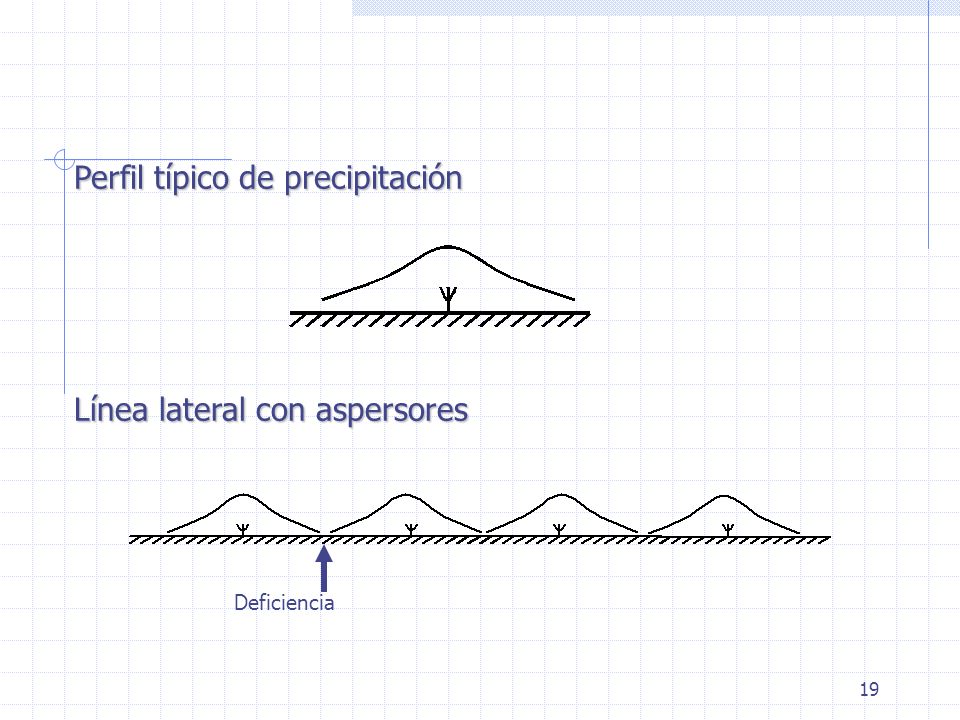

19 19 Perfil típico de precipitación Línea lateral con aspersores Deficiencia

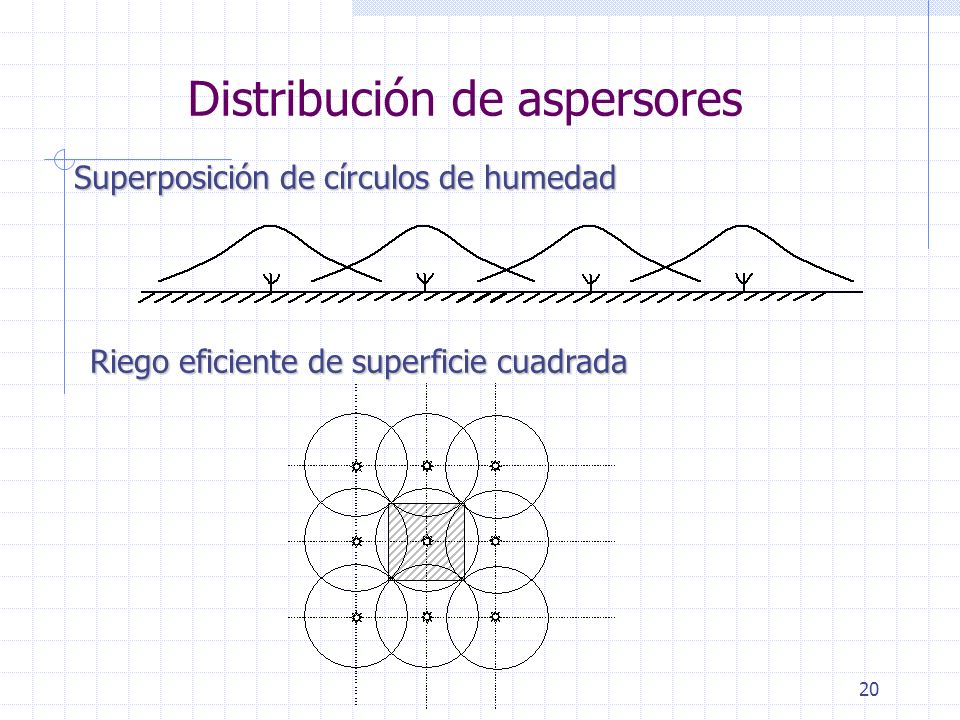

20 20 Distribución de aspersores Superposición de círculos de humedad Riego eficiente de superficie cuadrada

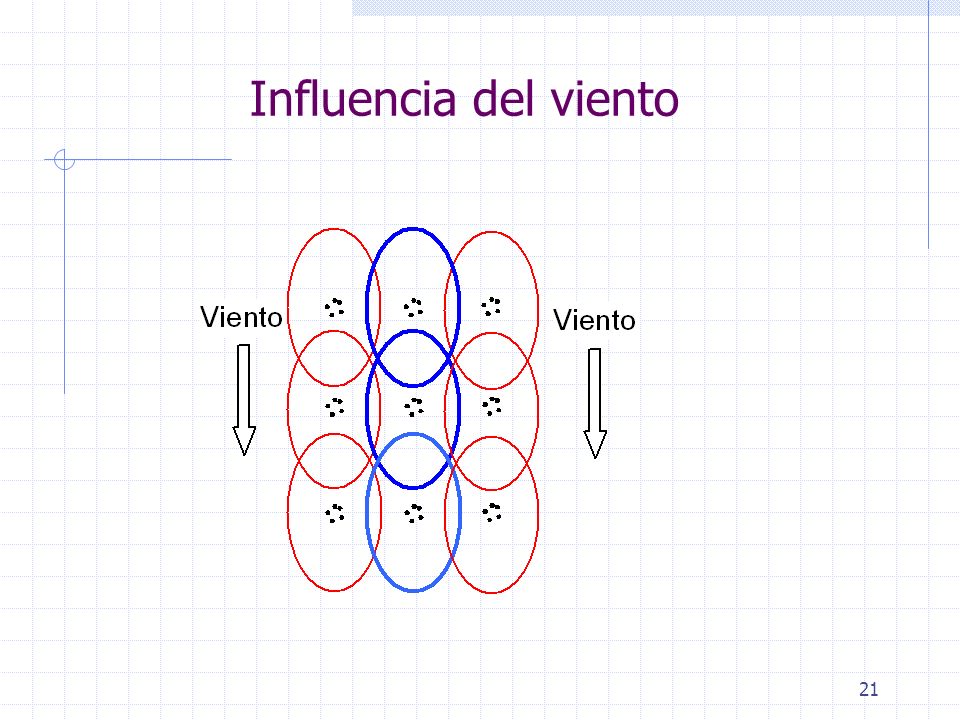

21 21 Influencia del viento

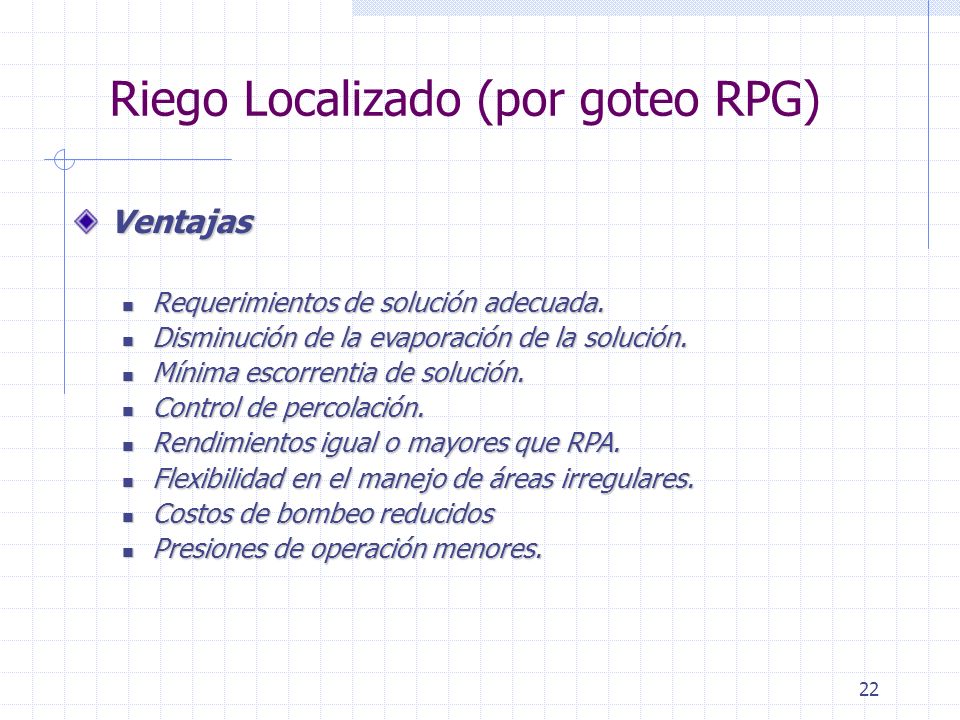

22 22 Riego Localizado (por goteo RPG) Ventajas Requerimientos de solución adecuada. Requerimientos de solución adecuada. Disminución de la evaporación de la solución. Disminución de la evaporación de la solución. Mínima escorrentia de solución. Mínima escorrentia de solución. Control de percolación. Control de percolación. Rendimientos igual o mayores que RPA. Rendimientos igual o mayores que RPA. Flexibilidad en el manejo de áreas irregulares. Flexibilidad en el manejo de áreas irregulares. Costos de bombeo reducidos Costos de bombeo reducidos Presiones de operación menores. Presiones de operación menores.

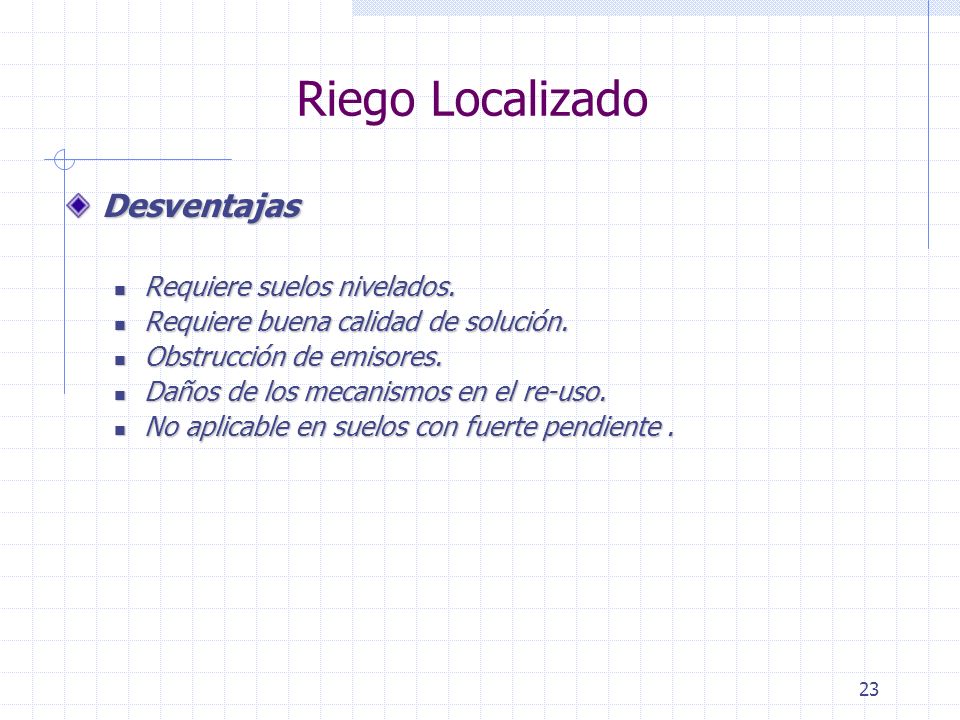

23 23 Riego Localizado Desventajas Requiere suelos nivelados. Requiere suelos nivelados. Requiere buena calidad de solución. Requiere buena calidad de solución. Obstrucción de emisores. Obstrucción de emisores. Daños de los mecanismos en el re-uso. Daños de los mecanismos en el re-uso. No aplicable en suelos con fuerte pendiente. No aplicable en suelos con fuerte pendiente.

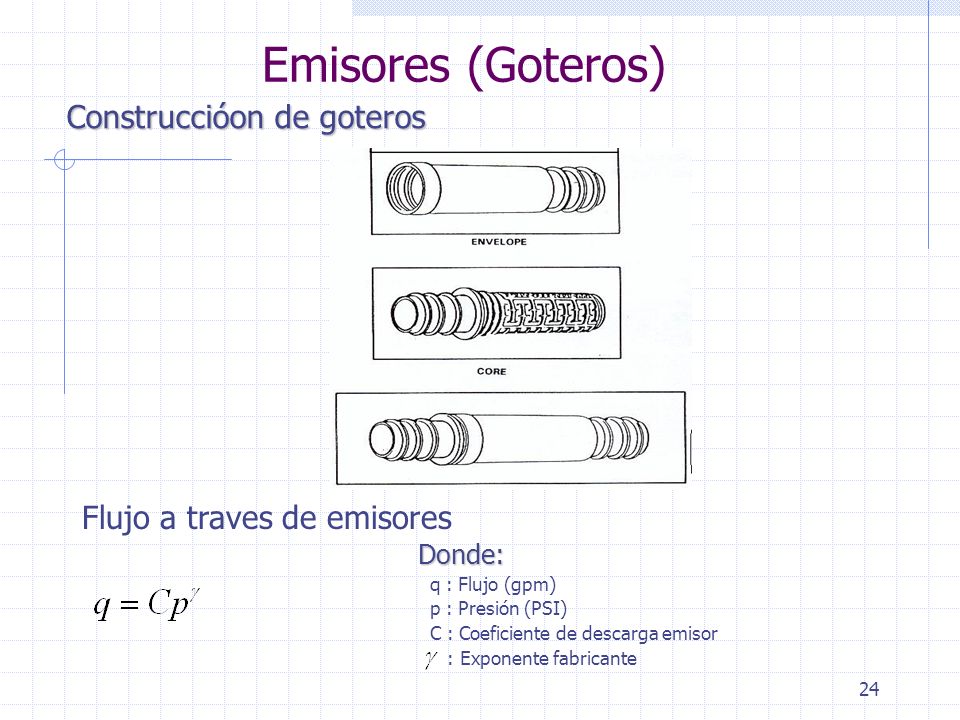

24 24 Construccióon de goteros Emisores (Goteros) Flujo a traves de emisores Donde: q : Flujo (gpm) p : Presión (PSI) C : Coeficiente de descarga emisor : Exponente fabricante

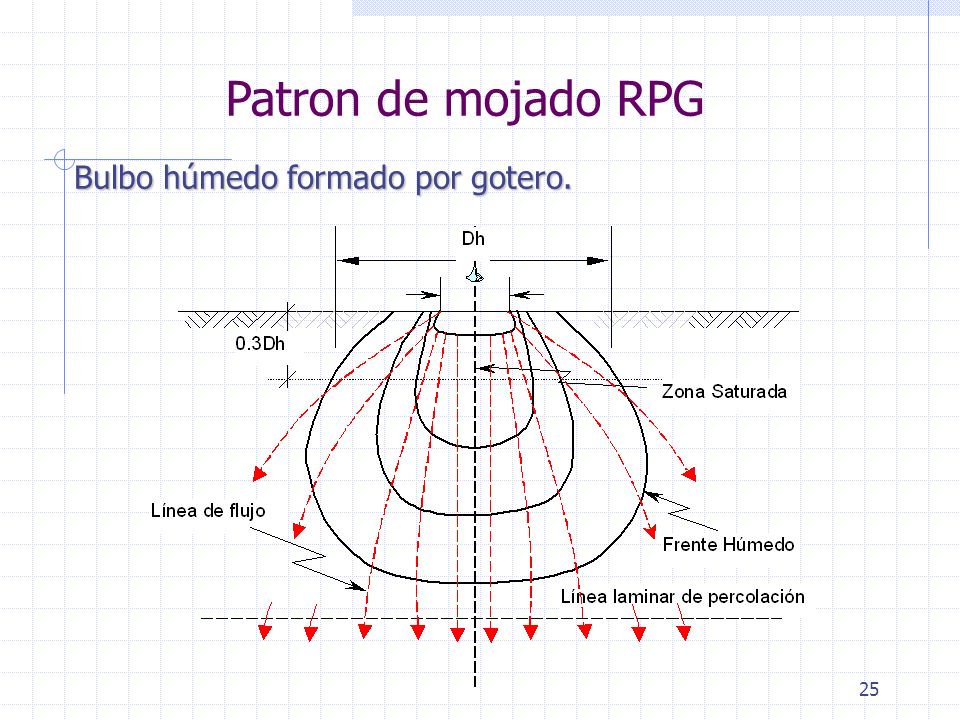

25 25 Patron de mojado RPG Bulbo húmedo formado por gotero.

26 26 Tipos de Bulbos Bulbos de humedad a diferente tipo de mineral Mineral Arcilloso Mineral Rocoso

27 27 Tipos de Bulbo Bulbos de humedad para 12 horas de riego a diferentes caudales Bulbos de humedad para 12 horas de riego a diferentes caudales

28 28 Distribución de Humedad Unidad de riego con emisores localizados. Unidad de riego con emisores localizados. Emisores

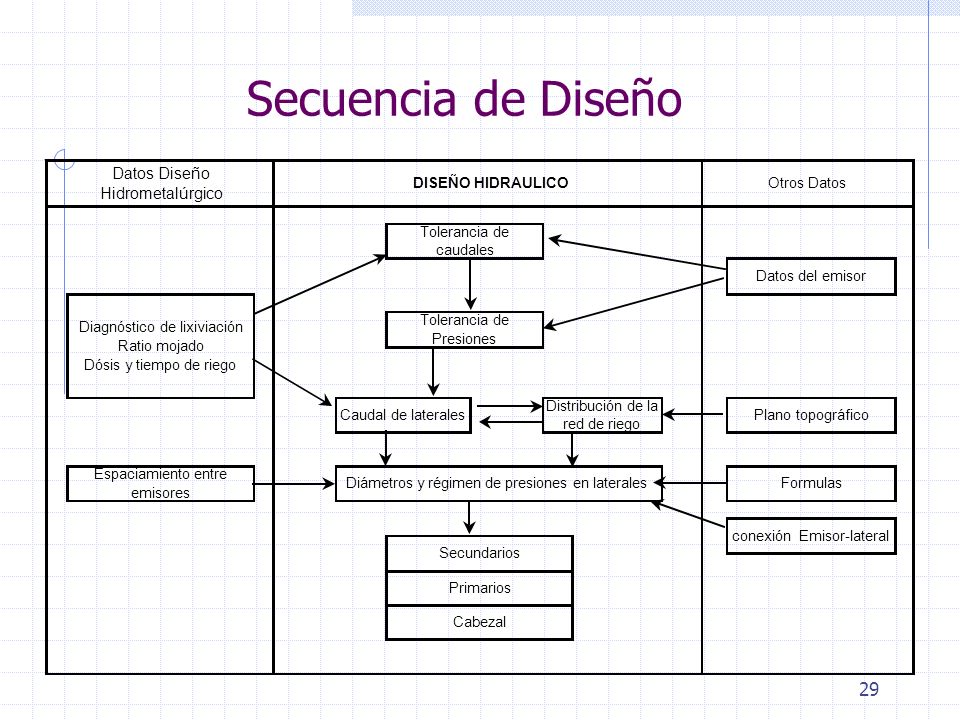

29 29 Secuencia de Diseño Secundarios Primarios Cabezal conexión Emisor-lateral Datos Diseño Hidrometalúrgico DISEÑO HIDRAULICO Otros Datos Datos del emisor Plano topográfico Formulas Espaciamiento entre emisores Caudal de laterales Diámetros y régimen de presiones en laterales Distribución de la red de riego Tolerancia de caudales Tolerancia de Presiones Diagnóstico de lixiviación Ratio mojado Dósis y tiempo de riego

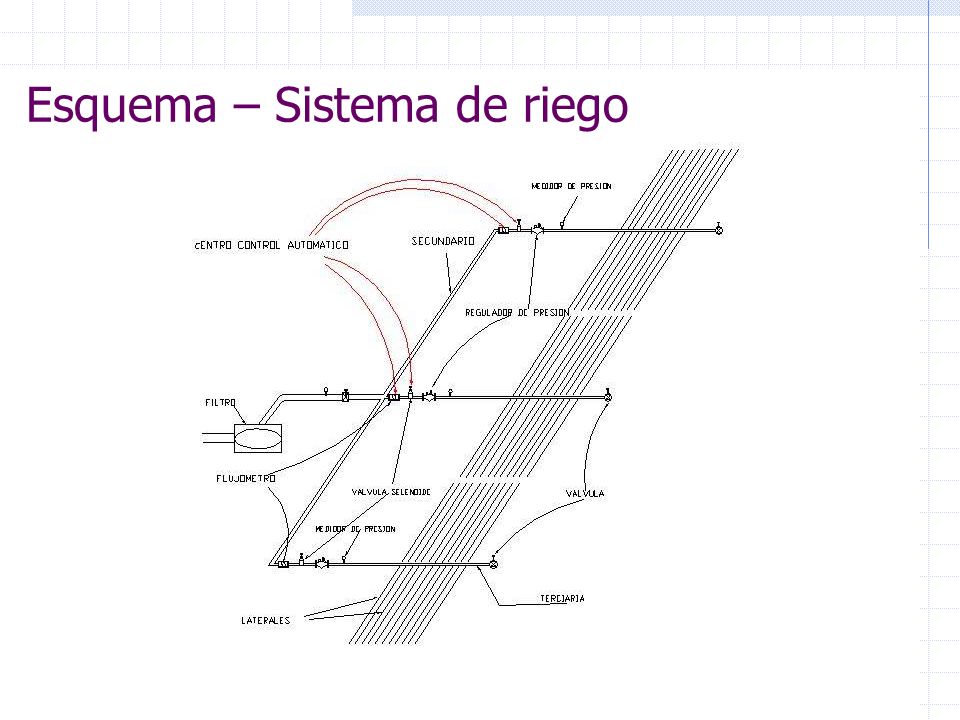

30 30 Opti Esquema – Sistema de riego

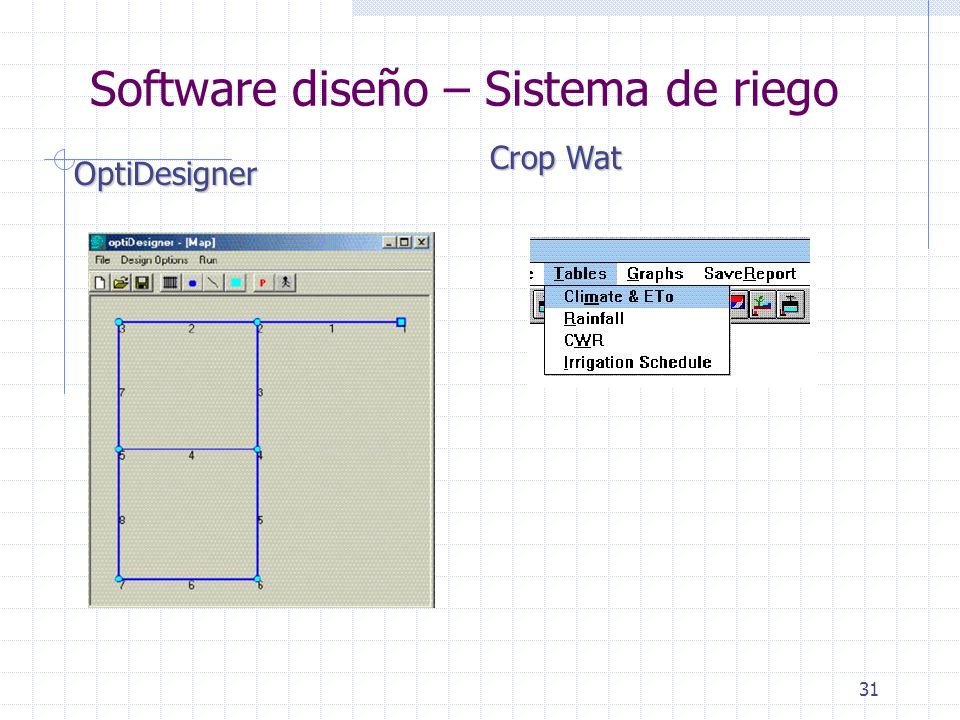

31 31 Software diseño – Sistema de riego OptiDesigner Crop Wat

32 32 Epanet 2 Software diseño – Sistema de riego

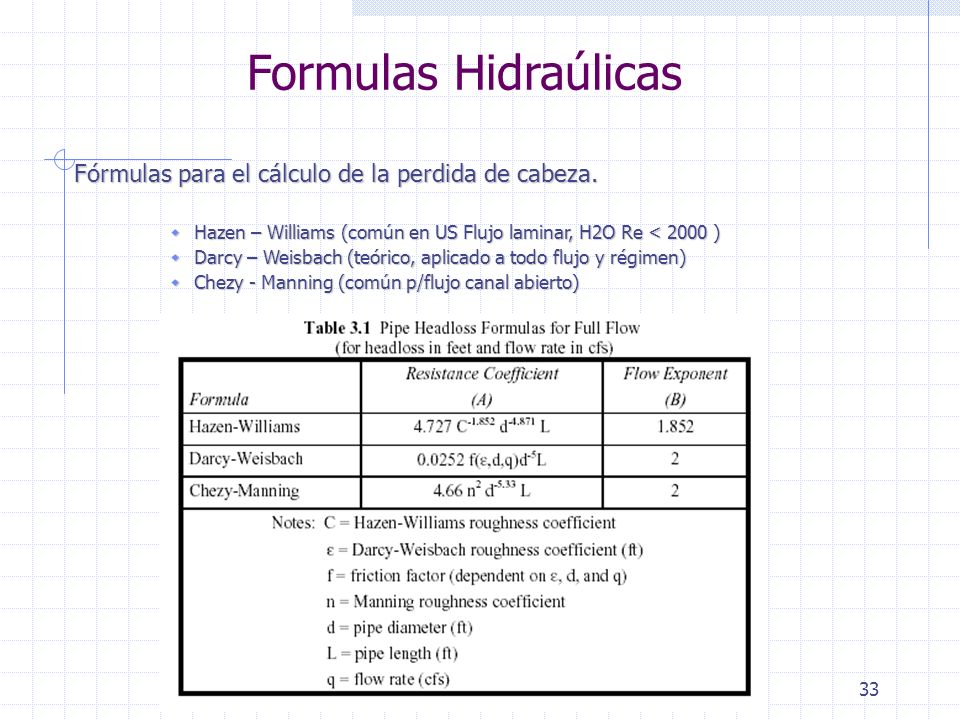

33 33 Formulas Hidraúlicas Fórmulas para el cálculo de la perdida de cabeza. Hazen – Williams (común en US Flujo laminar, H2O Re < 2000 ) Hazen – Williams (común en US Flujo laminar, H2O Re < 2000 ) Darcy – Weisbach (teórico, aplicado a todo flujo y régimen) Darcy – Weisbach (teórico, aplicado a todo flujo y régimen) Chezy - Manning (común p/flujo canal abierto) Chezy - Manning (común p/flujo canal abierto)

34 34 Formula general L : Perdida h L : Perdida q : flujo (volumen/tiempo) q : flujo (volumen/tiempo) A : Coeficiente de resistencia A : Coeficiente de resistencia B : Exponente de flujo B : Exponente de flujo Cada fórmula usa coeficiente diferente para rogusidad de tuberia

35 35 Perdidas menores. Llamado perdidas locales debido a codos y ajustes, se le asigna un coeficiente e perdida. K : Coeficiente perdida menor K : Coeficiente perdida menor v : Velocidad del flujo (longitud/tiempo) v : Velocidad del flujo (longitud/tiempo) g : Aceleración de la gravedad g : Aceleración de la gravedad

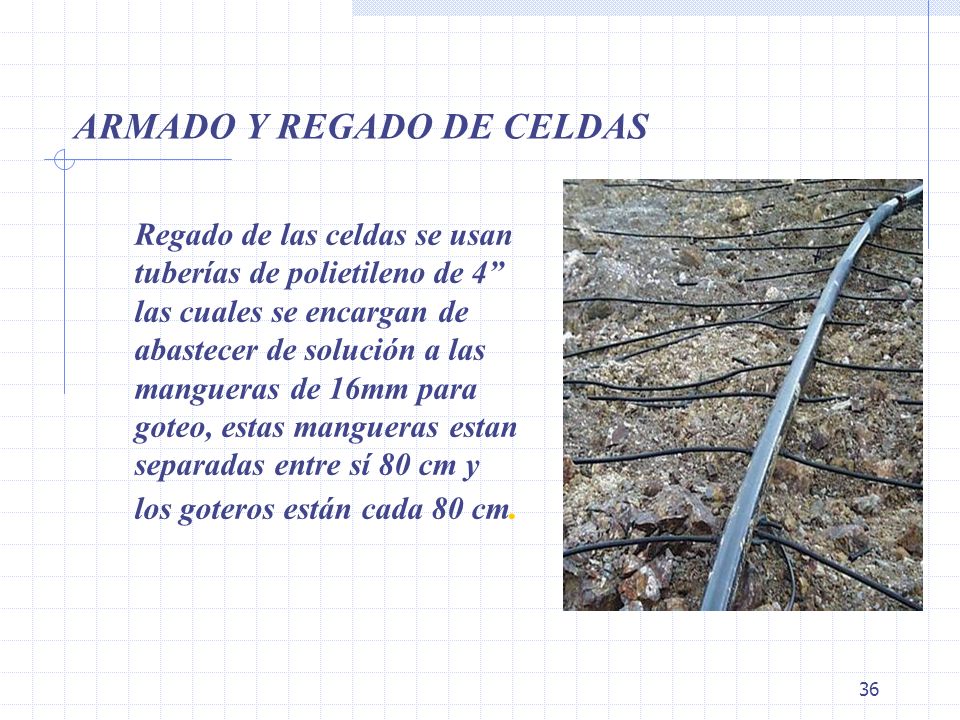

36 36 ARMADO Y REGADO DE CELDAS Regado de las celdas se usan tuberías de polietileno de 4 las cuales se encargan de abastecer de solución a las mangueras de 16mm para goteo, estas mangueras estan separadas entre sí 80 cm y los goteros están cada 80 cm.

37 37 ARMADO Y RIEGO DE CELDAS Tuberia de HDPE de 4 para conducción de solución en las celdas, cada tubería tiene 26 perforaciones con taladro y en estas perforaciones se colocan los conectores para unir las mangueras de 16 mm para riego

38 38 ARMADO DE CELDAS En la unión de dos tuberías de 4 se coloca una junta de 4, cuando se conecta el riser a la tubería se usa otra junta

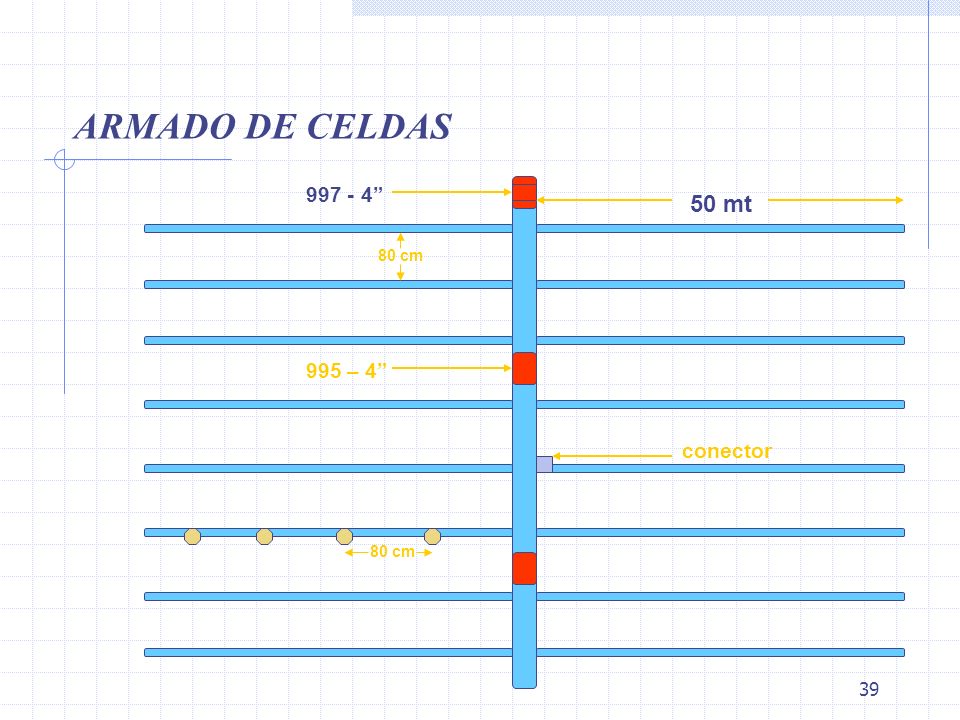

39 39 ARMADO DE CELDAS 50 mt 80 cm – 4 conector 80 cm

40 40 ARMADO Y RIEGO DE CELDAS El árbol de válvulas para distribución de solución en el pad, tiene las alternativas de regar con solución barren o recircular solución de baja ley.

41 41 50 m 70 m 100 m 14 0 m Instalación de celda de riego por goteo con tubería Yellomine

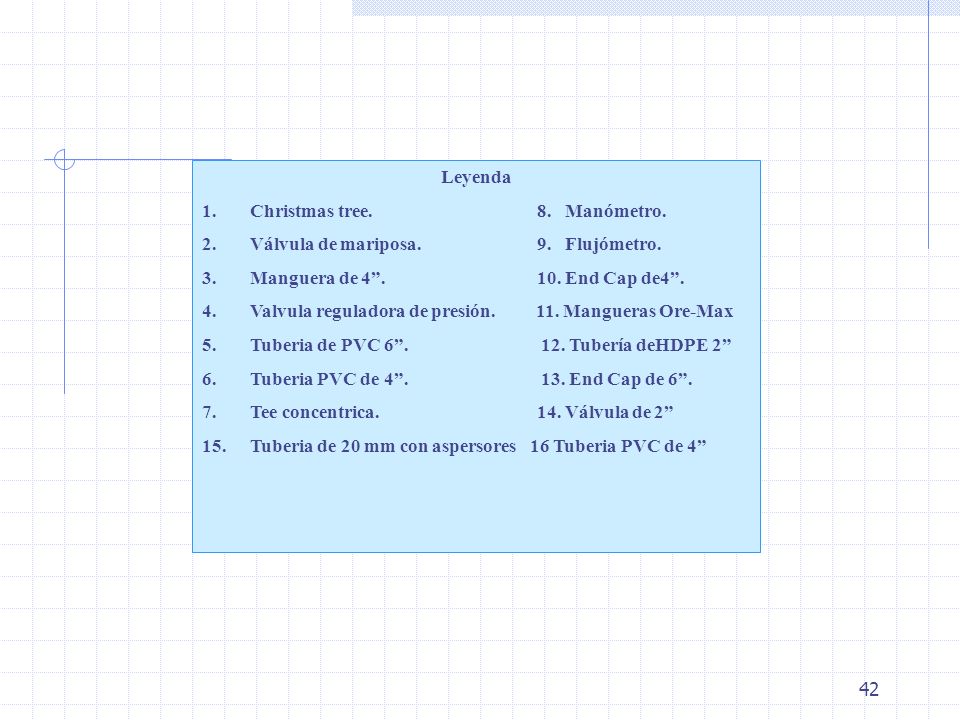

42 42 Leyenda 1.Christmas tree. 8. Manómetro. 2.Válvula de mariposa. 9. Flujómetro. 3.Manguera de End Cap de4. 4.Valvula reguladora de presión. 11. Mangueras Ore-Max 5.Tuberia de PVC Tubería deHDPE 2 6.Tuberia PVC de End Cap de 6. 7.Tee concentrica. 14. Válvula de 2 15.Tuberia de 20 mm con aspersores 16 Tuberia PVC de 4

43 43
