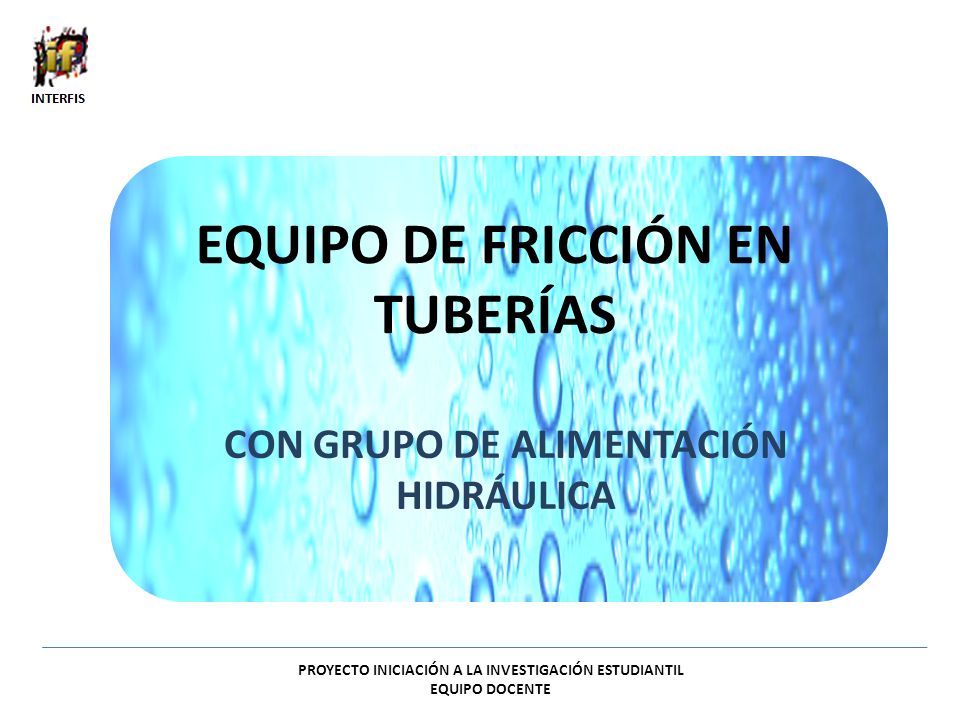

1 EQUIPO DE FRICCIÓN EN TUBERÍAS CON GRUPO DE ALIMENTACIÓN HIDRÁULICA PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

2 PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE Aclaración: La presentación está basada en la información brindada por el fabricante en la descripción y/o el manual de uso entregados con el equipo. Los términos utilizados responden al significado dado en los mismos.

3

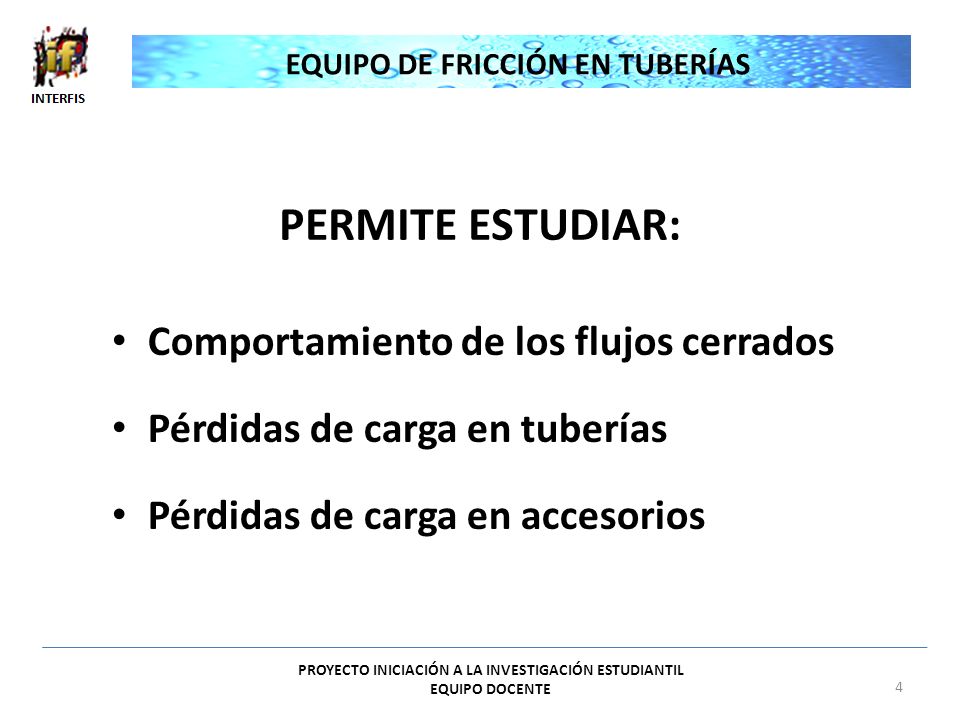

4 PERMITE ESTUDIAR: Comportamiento de los flujos cerrados Pérdidas de carga en tuberías Pérdidas de carga en accesorios EQUIPO DE FRICCIÓN EN TUBERÍAS PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE 4

5 PANEL DE CONDUCCIONES ALIMENTACIÓN HIDRÁULICA MANÓMETROS

6 ELEMENTOS DEL EQUIPO Tubería rugosa de diferentes diámetros Tubería lisa de diferentes diámetros Válvulas Ensanchamiento Tubo Pitot Venturi Ensanchamiento brusco Contracción brusca Tuberías en paralelo Codos a 45° y 90°. T Válvula de regulación de caudal Sistema de tomas de presión Manómetros de agua y tipo Bourbon EQUIPO DE FRICCIÓN EN TUBERÍAS PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE 6

7 CONSIDERACIONES PRÁCTICAS EQUIPO DE FRICCIÓN EN TUBERÍAS PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE 7 El caudal se puede regular a través de las válvulas de regulación El aporte energético al fluido se realiza mediante una bomba centrífuga

8 PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE 8 ACTIVIDADES PREVISTAS Pérdida de carga por fricción en tubería rugosa de diferentes diámetros Influencia del diámetro en la pérdida de carga por fricción en tuberías lisas y rugosas Pérdidas de carga por fricción en tuberías lisas y rugosas Coeficiente de fricción en tuberías lisas y rugosas Pérdidas de carga en diferentes accesorios Medidas del caudal EQUIPO DE FRICCIÓN EN TUBERÍAS

9 PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE EQUIPO DE FRICCIÓN EN TUBERÍAS CON GRUPO DE ALIMENTACIÓN HIDRÁULICA
