1 Riego localizado Práctico

2 150m 130m 0.5% 180m 0.8% Cultivo: Manzana con pie enanizante Localidad: Canelones Marco de plantación: 2*4.5m Suelo de textura media a pesada Etc: Eto *kc *kloc

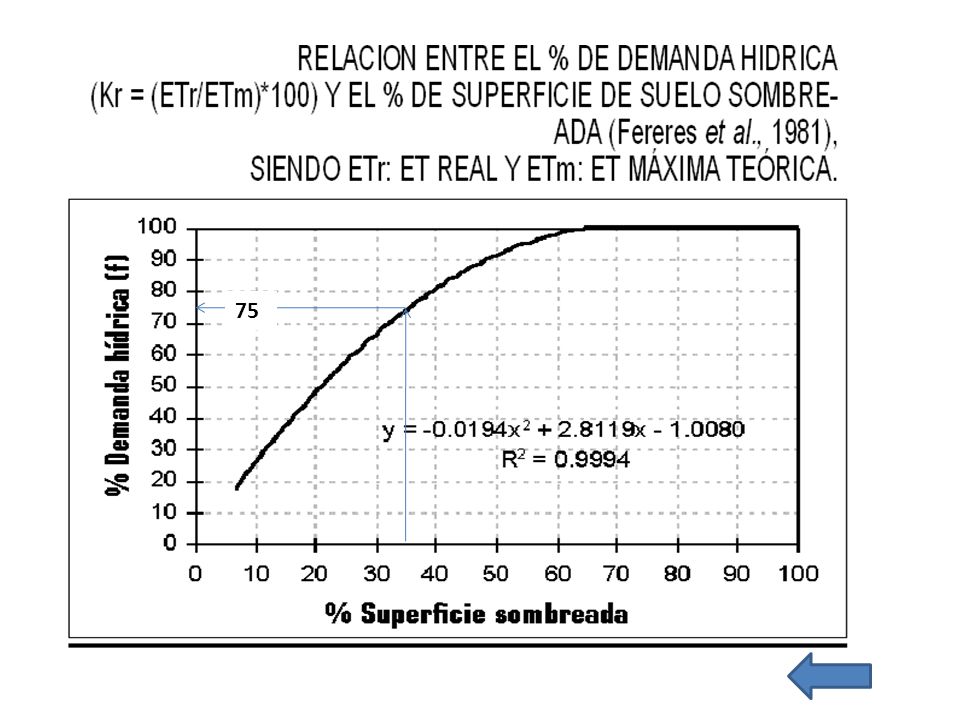

3 Ejercicio 1 Etc: Eto *kc *kloc Tabla de FAO: 1.2 Eto Las Brujas: 5.39 mm/d Gráfica de Fereres et al. 1981

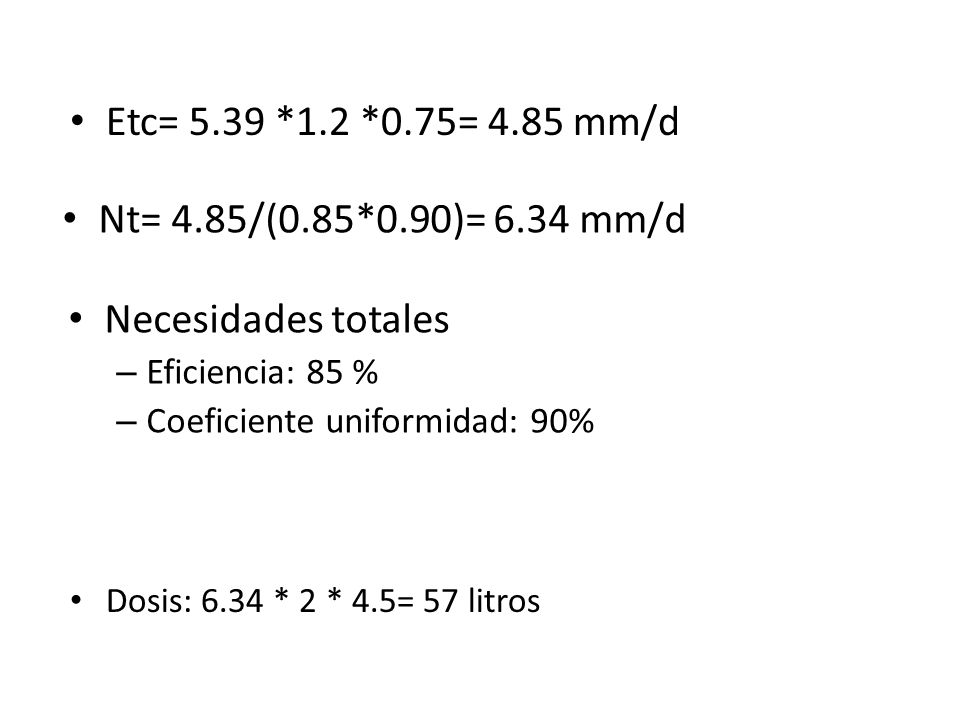

4 Etc= 5.39 *1.2 *0.75= 4.85 mm/d Dosis: 6.34 * 2 * 4.5= 57 litros Necesidades totales – Eficiencia: 85 % – Coeficiente uniformidad: 90% Nt= 4.85/(0.85*0.90)= 6.34 mm/d

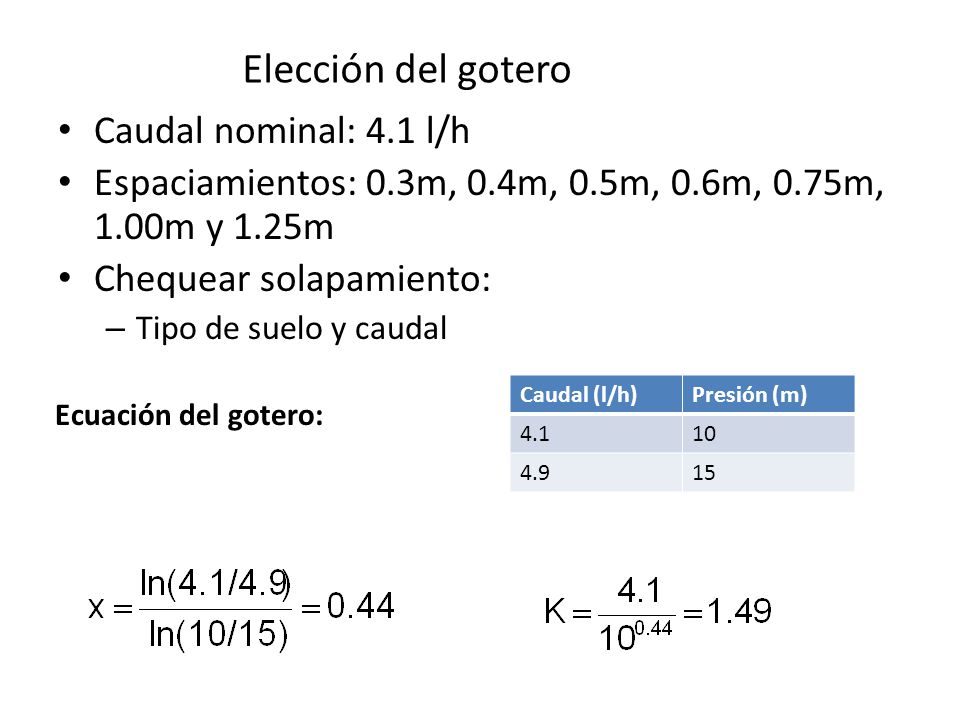

5 Caudal nominal: 4.1 l/h Espaciamientos: 0.3m, 0.4m, 0.5m, 0.6m, 0.75m, 1.00m y 1.25m Chequear solapamiento: – Tipo de suelo y caudal Ecuación del gotero: Caudal (l/h)Presión (m) 4.110 4.915 Elección del gotero

6 Elegimos goteros a 0.75m Tiempo de riego: Dosis: 57 litros Tasa de aplicación: Qgotero *Nº goteros= = 4.1 l/h * 2.7=11.07 Tiempo riego: 57/11.07= 5.15 horas Número de sectores: 3 Jornada: 15,45 horas

7 150m 130m 0.5% 180m 0.8% Laterales de 130m Pendiente en contra: desnivel: 0.65m Tubería principal de 270m OPCIÓN 1

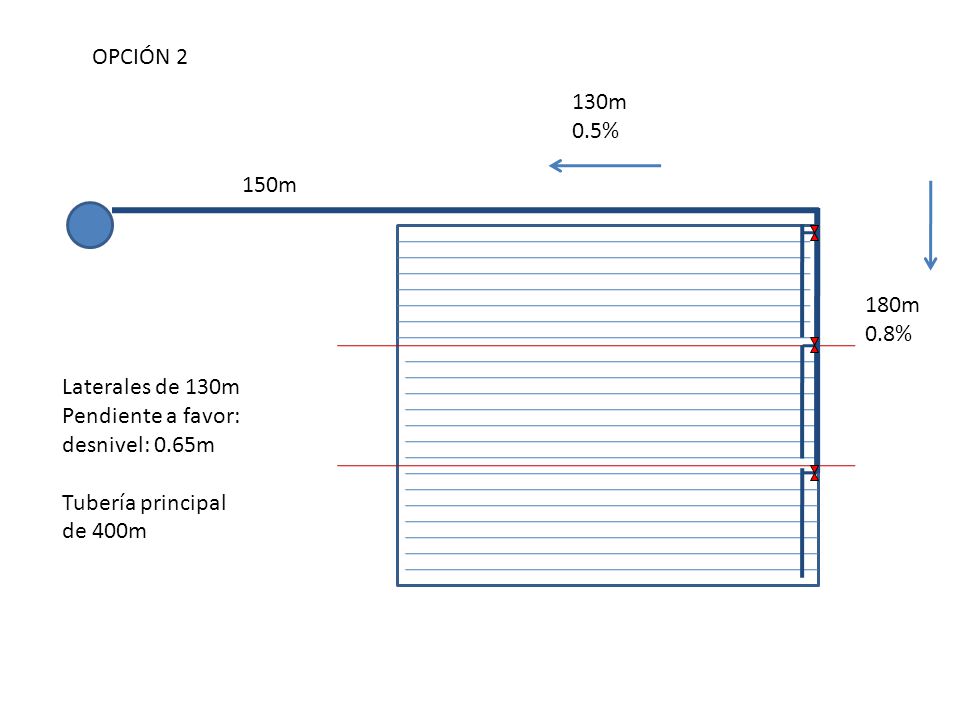

8 150m 130m 0.5% 180m 0.8% Laterales de 130m Pendiente a favor: desnivel: 0.65m Tubería principal de 400m OPCIÓN 2

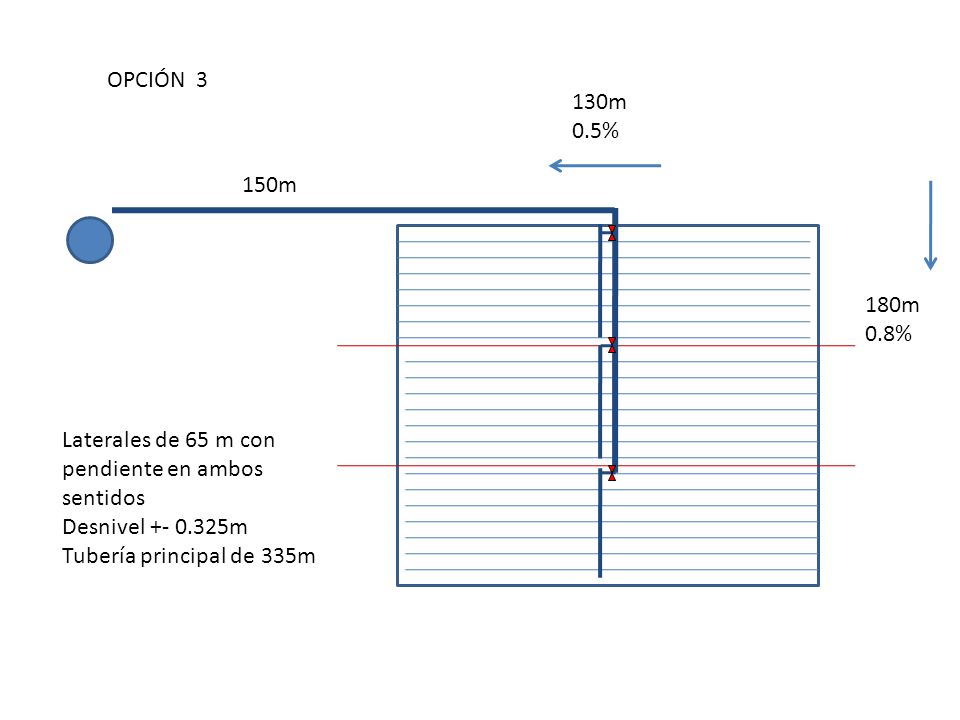

9 150m 130m 0.5% 180m 0.8% Laterales de 65 m con pendiente en ambos sentidos Desnivel +- 0.325m Tubería principal de 335m OPCIÓN 3

10 Laterales de 65m Caudal: 65/0.75*4.1=355 l/h =0.099 l/s CSM (87)= 0.352

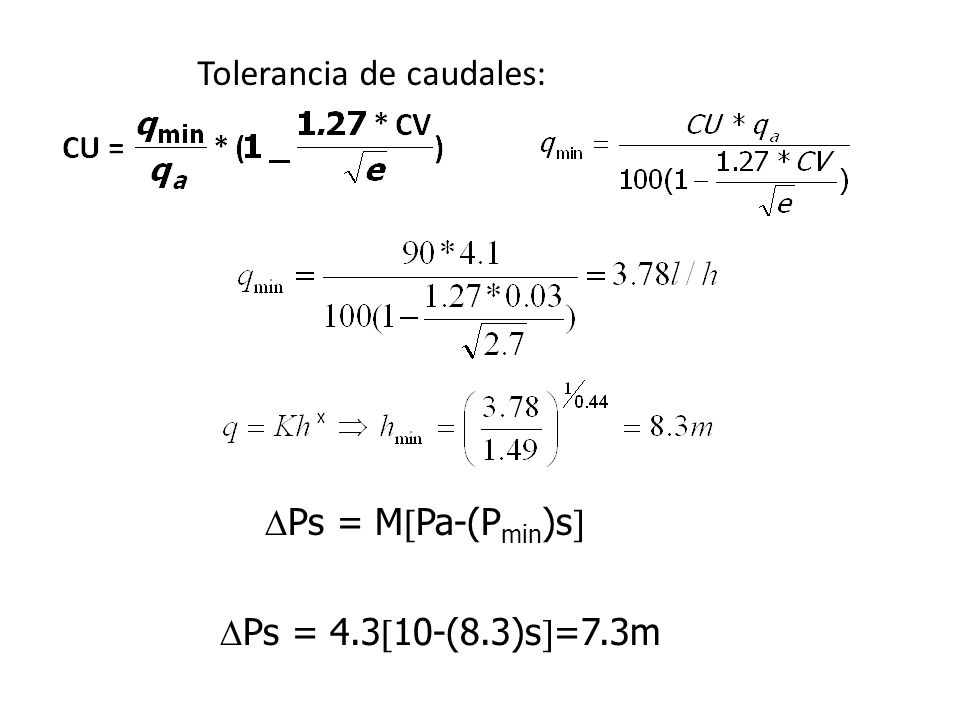

11 Tolerancia de caudales: Ps = 4.3 10-(8.3)s =7.3m Ps = M Pa-(P min )s

12 Tuberías disponibles: DN 17 y DN 20 Calculamos pérdidas de carga (Darcy-Weisbach) tubos.exe Caudal: 355 l/h.---- 0.099 l/s Long: 65m CSM: 0.352 D-WH-WCon 130m DN 17 DI 14.6mm 0.8625.3 DN 20 DI 17.6 mm 0.380.352.5

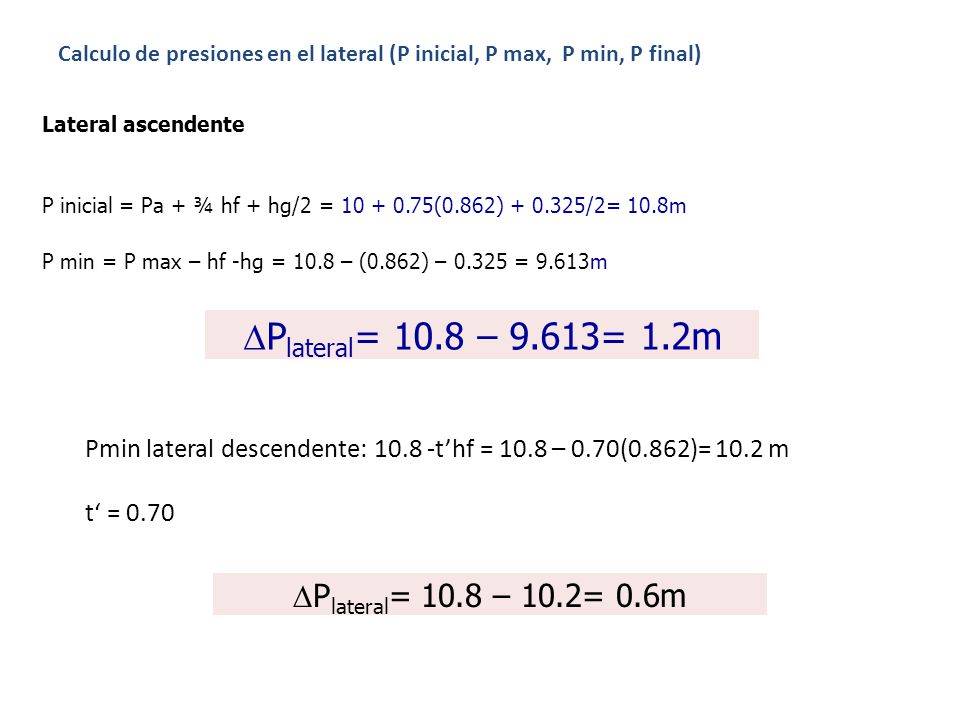

13 Lateral ascendente P inicial = Pa + ¾ hf + hg/2 = 10 + 0.75(0.862) + 0.325/2= 10.8m P min = P max – hf -hg = 10.8 – (0.862) – 0.325 = 9.613m Calculo de presiones en el lateral (P inicial, P max, P min, P final) P lateral = 10.8 – 9.613= 1.2m Pmin lateral descendente: 10.8 -thf = 10.8 – 0.70(0.862)= 10.2 m t = 0.70 P lateral = 10.8 – 10.2= 0.6m

14 Diseño de la terciaria: 7.3 – 1.2 = 6.1 m (para el diseño de la terciaria) Probamos diferentes diámetros Caudal : 13 laterales * 0.099 * 2 = 2.57 l/s CSM= 0.366 DiámetroHfCorregido *csm PVC 3231.2611.44 PVC 40 DI 36.4 mm9.293.4 PVC 502.861.05

15 P MAX (t) = P inical (l) + ¾ hf (t) - hg(t)/2 P min(t) = P max(t) - thf(t) P MAX (t) = 10.8 + ¾ 3.4 – 0.45/2 = 13.125 m P min(t) = 13.125 – 0.88 (3.4)= 10.133m t (0.45/3.4= 0.132) 0.88 P MIN del SECTOR= Pfinal (t) – hf(l)- hg(l) = 10.133- 0.862-0.325= 8.93m = Qmin=3.9 l/h CU final =93% con este nuevo valor de CU se recalculan las necesidades totales y se corrige el tiempo de riego P sector = 13.125 – 8.93= 4.19 m Nt= 4.85/(0.85*0.93)= 6.14 mm/d = 6.14*4.5*2=55 litros/planta TR= 55/(4.1*2.7) = 5 horas

16 150m 130m 0.5% 180m 0.8% Longitud: 335m Hg(A) =1.4m Hg(B) =0.44m Diseño de la tubería de conducción A B

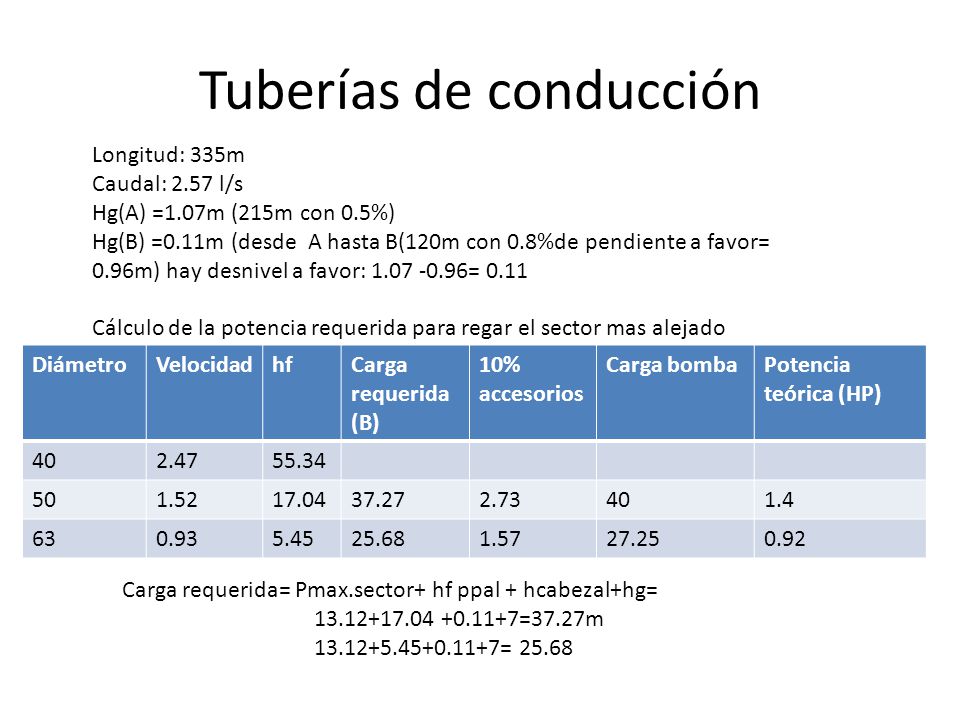

17 Tuberías de conducción DiámetroVelocidadhfCarga requerida (B) 10% accesorios Carga bombaPotencia teórica (HP) 402.4755.34 501.5217.0437.272.73401.4 630.935.4525.681.5727.250.92 Longitud: 335m Caudal: 2.57 l/s Hg(A) =1.07m (215m con 0.5%) Hg(B) =0.11m (desde A hasta B(120m con 0.8%de pendiente a favor= 0.96m) hay desnivel a favor: 1.07 -0.96= 0.11 Cálculo de la potencia requerida para regar el sector mas alejado Carga requerida= Pmax.sector+ hf ppal + hcabezal+hg= 13.12+17.04 +0.11+7=37.27m 13.12+5.45+0.11+7= 25.68

18 75
