1 GREVSON INTERNATIONAL PIVOTE CENTRAL Y SISTEMA LATERAL

2 VENTAJAS DE RIEGO MECANIZADO VERSUS: RIEGO POR GRAVEDAD/SURCO RIEGO POR ASPERSION FIJO RIEGO POR ASPERSION PORTATIL RIEGO POR CANON VIAJERO

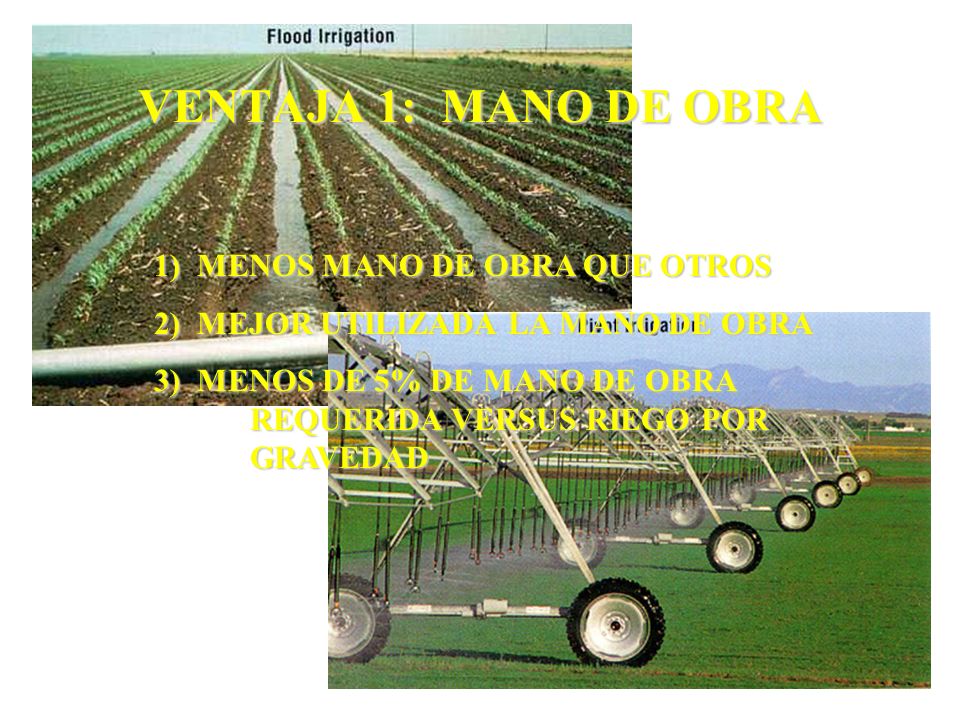

3 VENTAJA 1: MANO DE OBRA 1) MENOS MANO DE OBRA QUE OTROS 2) MEJOR UTILIZADA LA MANO DE OBRA 3) MENOS DE 5% DE MANO DE OBRA REQUERIDA VERSUS RIEGO POR GRAVEDAD

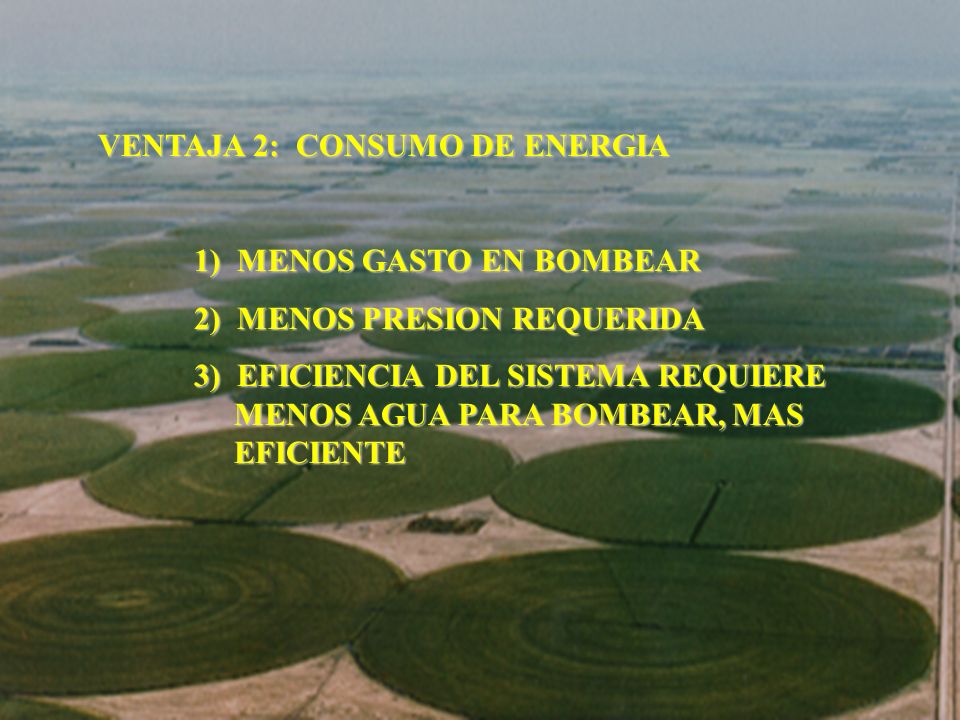

4 VENTAJA 2: CONSUMO DE ENERGIA 1) MENOS GASTO EN BOMBEAR 2) MENOS PRESION REQUERIDA 3) EFICIENCIA DEL SISTEMA REQUIERE MENOS AGUA PARA BOMBEAR, MAS EFICIENTE

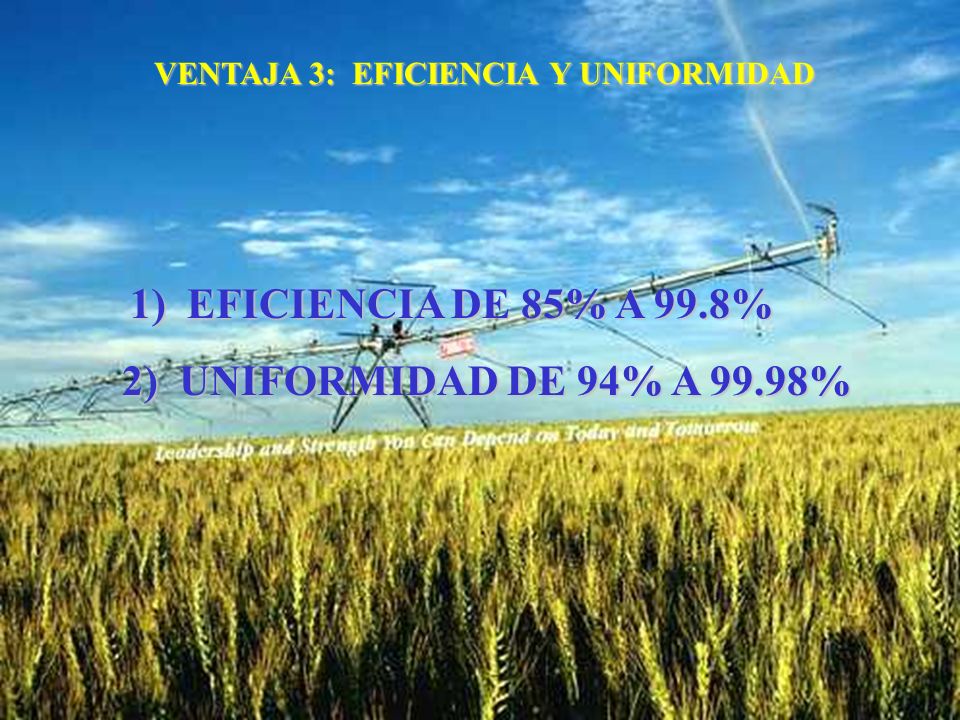

5 VENTAJA 3: EFICIENCIA Y UNIFORMIDAD 1) EFICIENCIA DE 85% A 99.8% 2) UNIFORMIDAD DE 94% A 99.98%

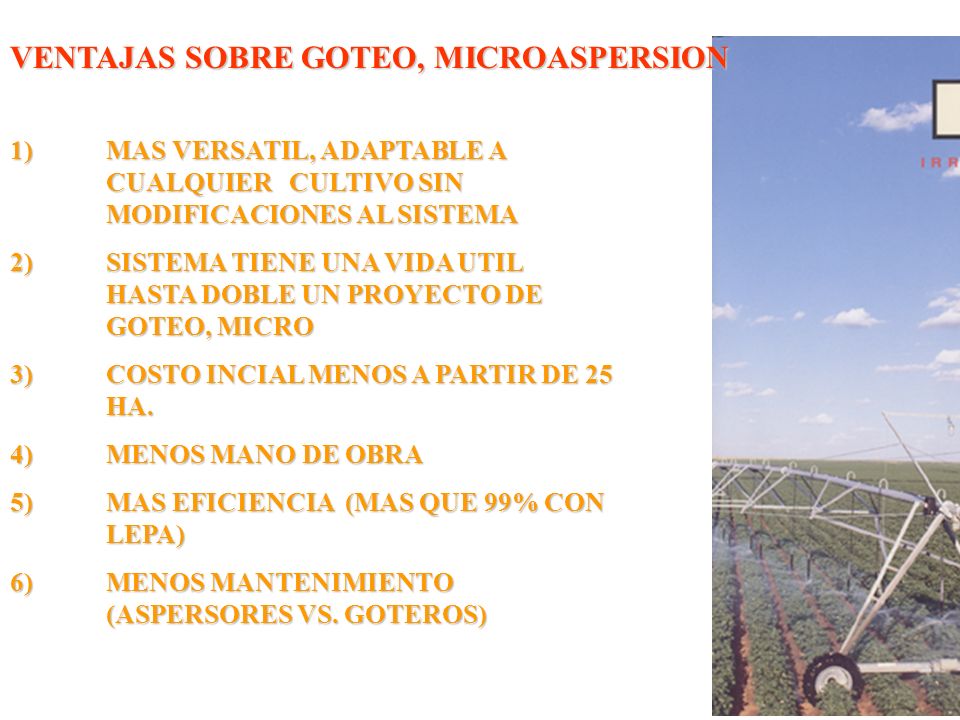

6 VENTAJAS SOBRE GOTEO, MICROASPERSION 1) MAS VERSATIL, ADAPTABLE A CUALQUIER CULTIVO SIN MODIFICACIONES AL SISTEMA 2) SISTEMA TIENE UNA VIDA UTIL HASTA DOBLE UN PROYECTO DE GOTEO, MICRO 3) COSTO INCIAL MENOS A PARTIR DE 25 HA. 4) MENOS MANO DE OBRA 5) MAS EFICIENCIA (MAS QUE 99% CON LEPA) 6) MENOS MANTENIMIENTO (ASPERSORES VS. GOTEROS)

7 Aplicar fertilizantes ó pesticidas

8 FACTORES PARA HACER UN PROYECTO DE PIVOTE Y SISTEMA LATERAL

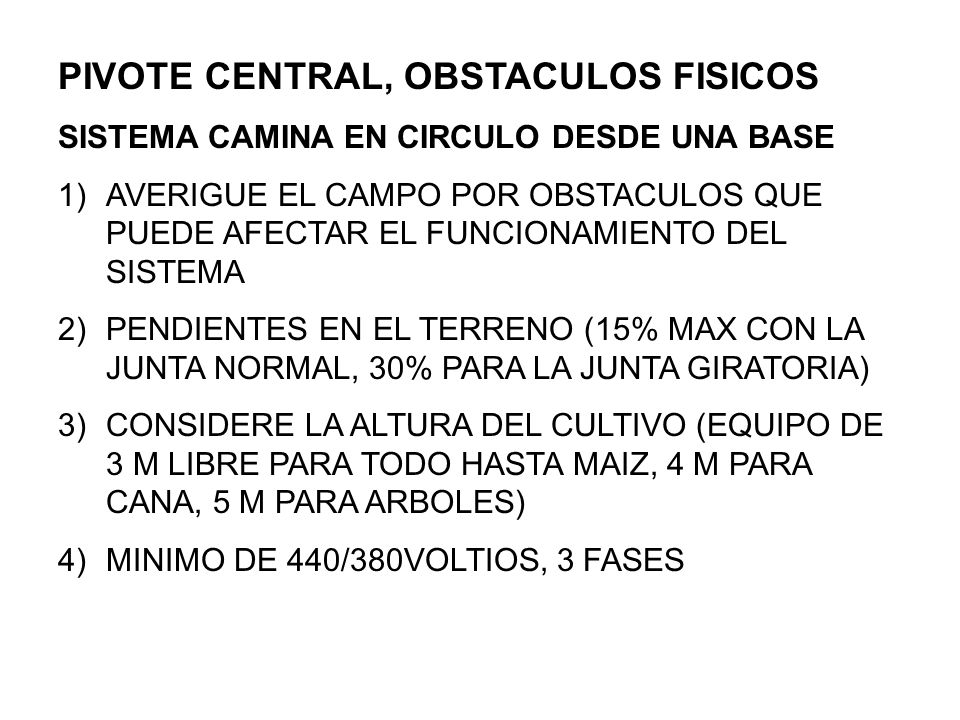

9 PIVOTE CENTRAL, OBSTACULOS FISICOS SISTEMA CAMINA EN CIRCULO DESDE UNA BASE 1)AVERIGUE EL CAMPO POR OBSTACULOS QUE PUEDE AFECTAR EL FUNCIONAMIENTO DEL SISTEMA 2)PENDIENTES EN EL TERRENO (15% MAX CON LA JUNTA NORMAL, 30% PARA LA JUNTA GIRATORIA) 3)CONSIDERE LA ALTURA DEL CULTIVO (EQUIPO DE 3 M LIBRE PARA TODO HASTA MAIZ, 4 M PARA CANA, 5 M PARA ARBOLES) 4)MINIMO DE 440/380VOLTIOS, 3 FASES

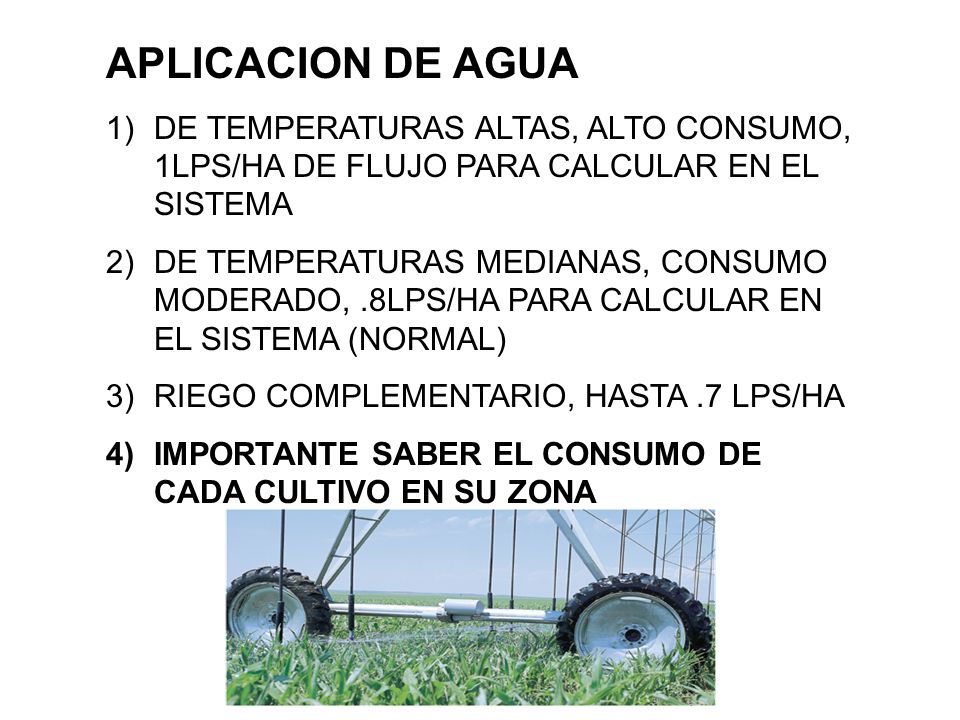

10 APLICACION DE AGUA 1)DE TEMPERATURAS ALTAS, ALTO CONSUMO, 1LPS/HA DE FLUJO PARA CALCULAR EN EL SISTEMA 2)DE TEMPERATURAS MEDIANAS, CONSUMO MODERADO,.8LPS/HA PARA CALCULAR EN EL SISTEMA (NORMAL) 3)RIEGO COMPLEMENTARIO, HASTA.7 LPS/HA 4)IMPORTANTE SABER EL CONSUMO DE CADA CULTIVO EN SU ZONA

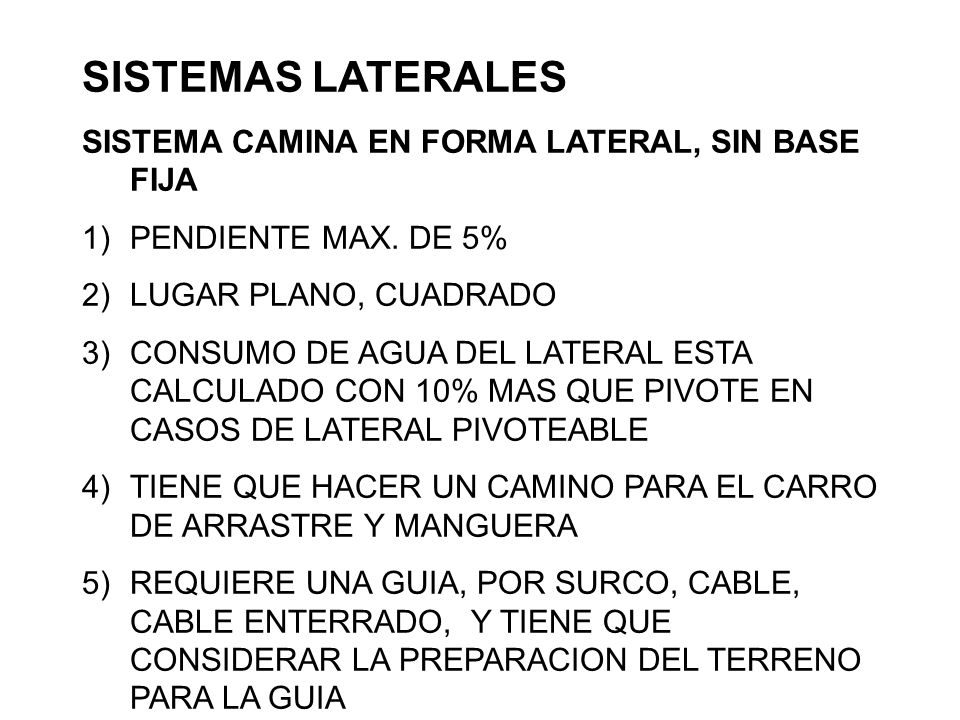

11 SISTEMAS LATERALES SISTEMA CAMINA EN FORMA LATERAL, SIN BASE FIJA 1)PENDIENTE MAX. DE 5% 2)LUGAR PLANO, CUADRADO 3)CONSUMO DE AGUA DEL LATERAL ESTA CALCULADO CON 10% MAS QUE PIVOTE EN CASOS DE LATERAL PIVOTEABLE 4)TIENE QUE HACER UN CAMINO PARA EL CARRO DE ARRASTRE Y MANGUERA 5)REQUIERE UNA GUIA, POR SURCO, CABLE, CABLE ENTERRADO, Y TIENE QUE CONSIDERAR LA PREPARACION DEL TERRENO PARA LA GUIA

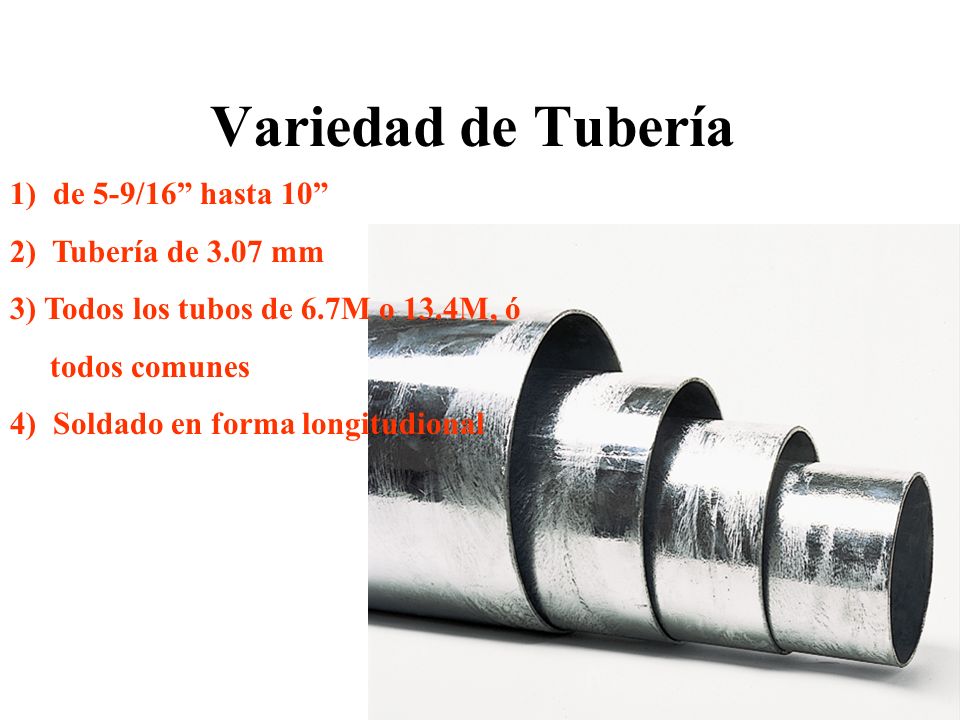

12 Variedad de Tubería 1) de 5-9/16 hasta 10 2) Tubería de 3.07 mm 3) Todos los tubos de 6.7M o 13.4M, ó todos comunes 4) Soldado en forma longitudional

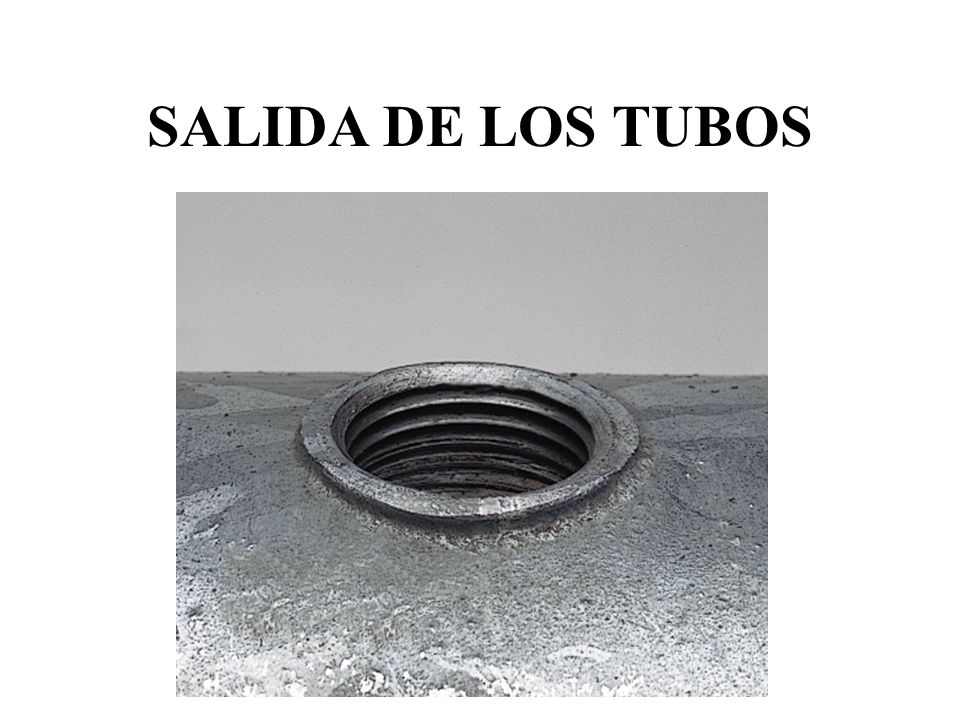

13 SALIDA DE LOS TUBOS

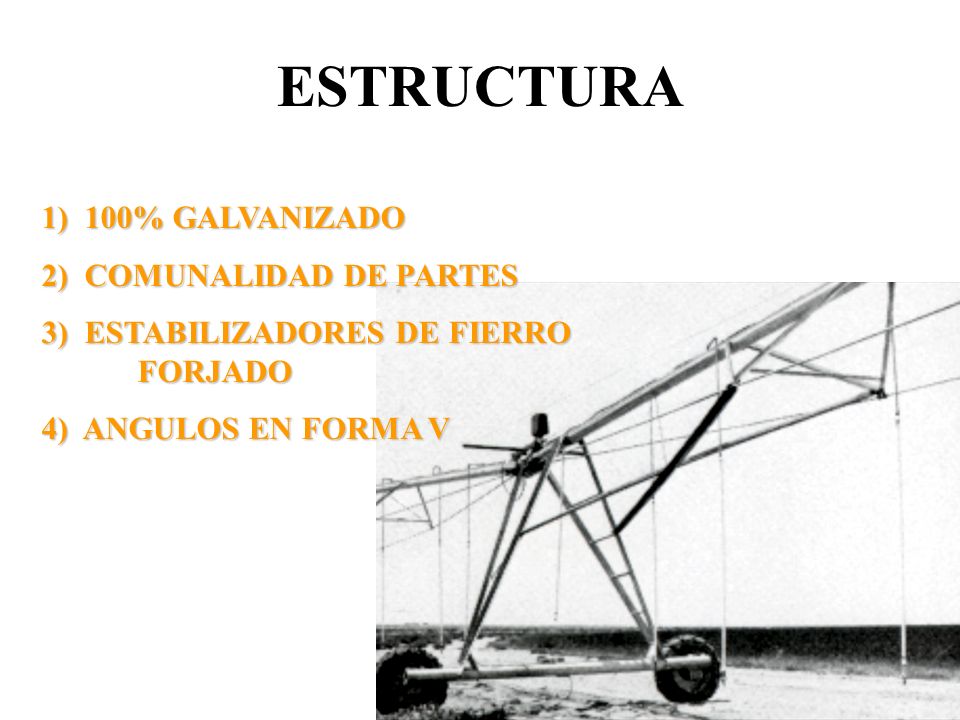

14 ESTRUCTURA 1) 100% GALVANIZADO 2) COMUNALIDAD DE PARTES 3) ESTABILIZADORES DE FIERRO FORJADO 4) ANGULOS EN FORMA V

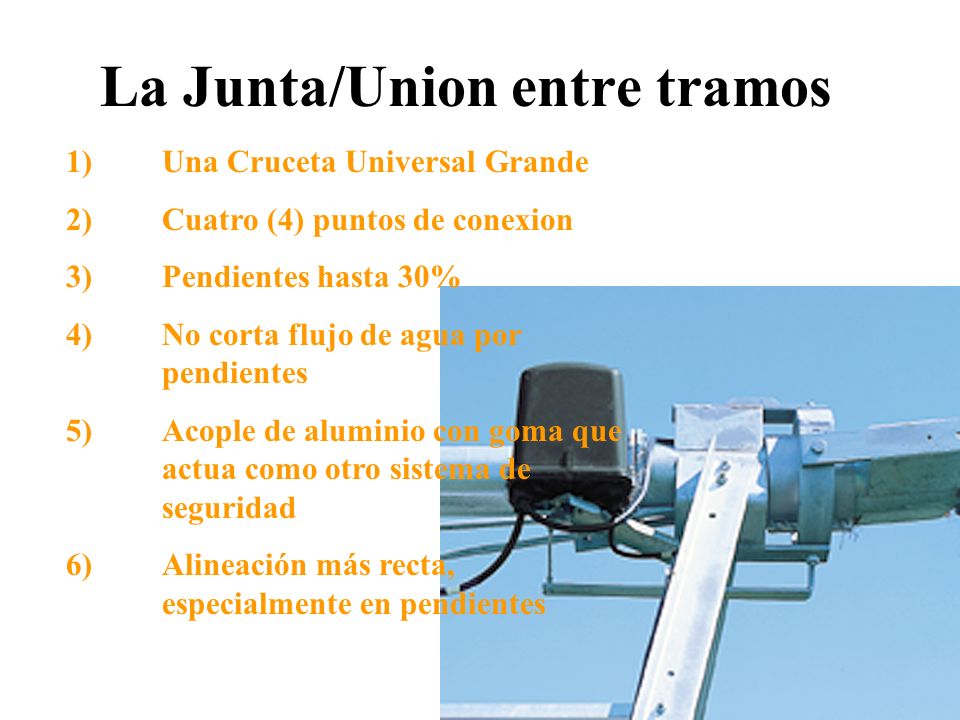

15 La Junta/Union entre tramos 1)Una Cruceta Universal Grande 2)Cuatro (4) puntos de conexion 3)Pendientes hasta 30% 4)No corta flujo de agua por pendientes 5) Acople de aluminio con goma que actua como otro sistema de seguridad 6) Alineación más recta, especialmente en pendientes

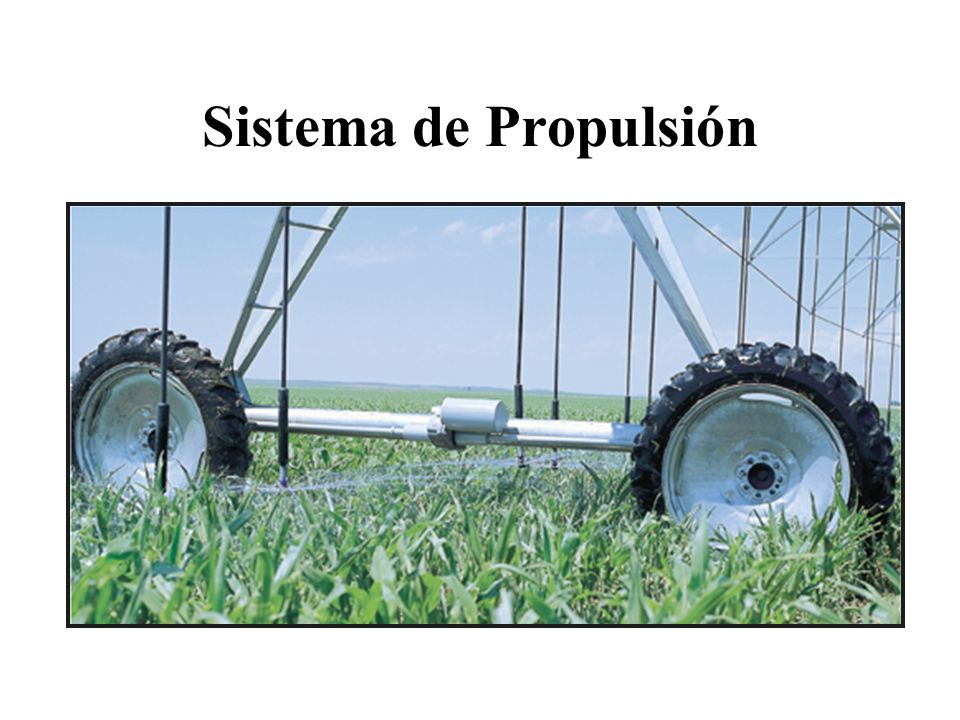

16 Sistema de Propulsión

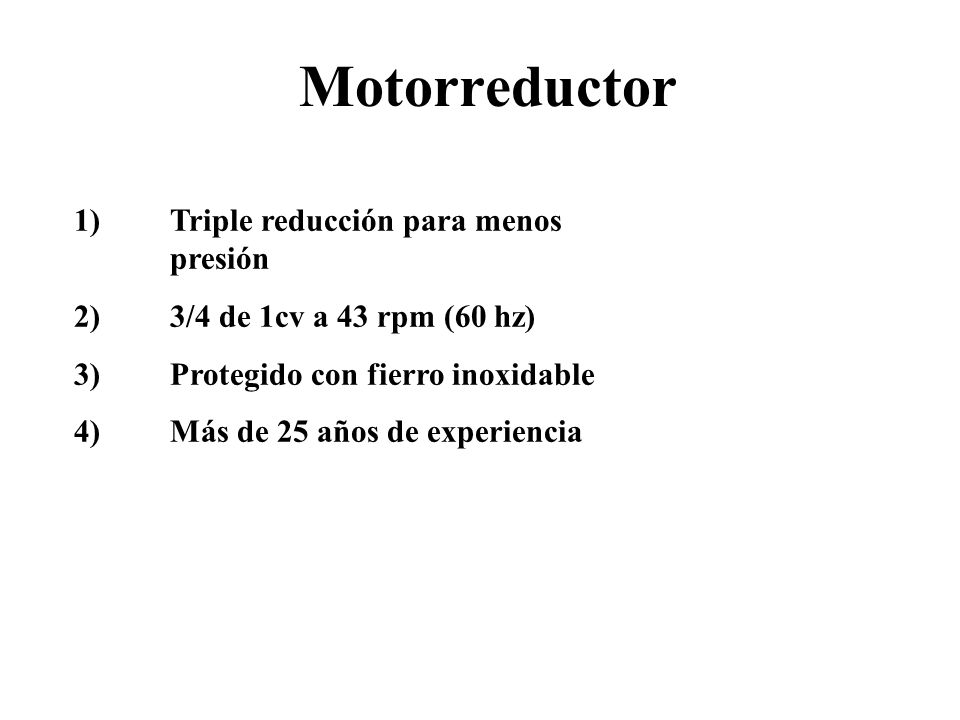

17 Motorreductor 1)Triple reducción para menos presión 2)3/4 de 1cv a 43 rpm (60 hz) 3)Protegido con fierro inoxidable 4)Más de 25 años de experiencia

18 Caja de engranajes de los pivotes Para pivotes Movil o fijos

19 LOS PIVOTES Y FRONTALES DE GREVSON INTERNATIONAL WATER

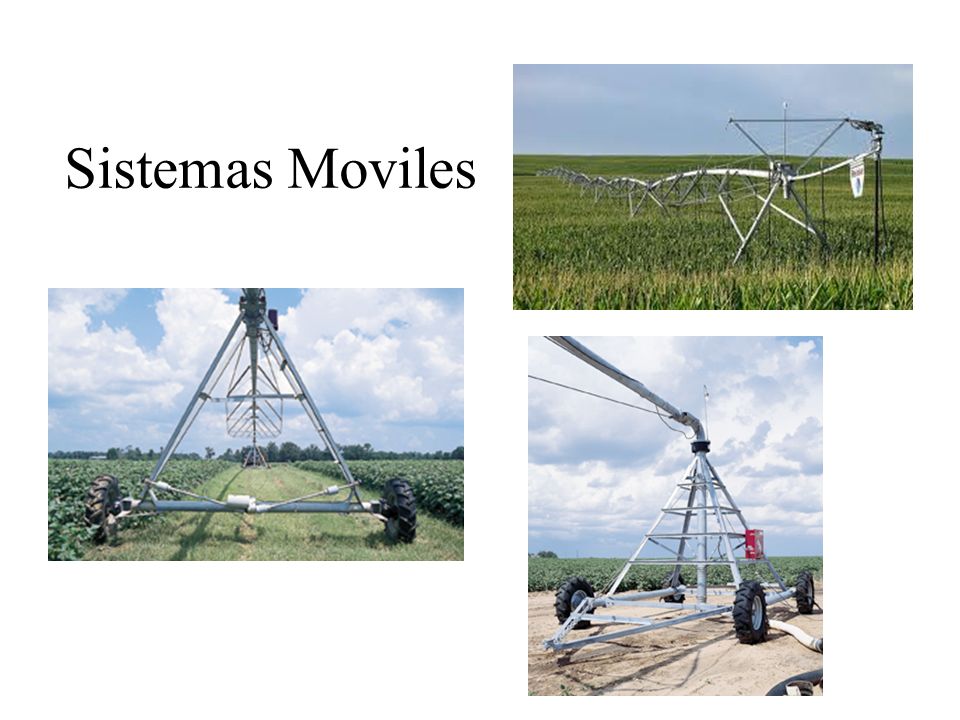

20 Sistemas Moviles

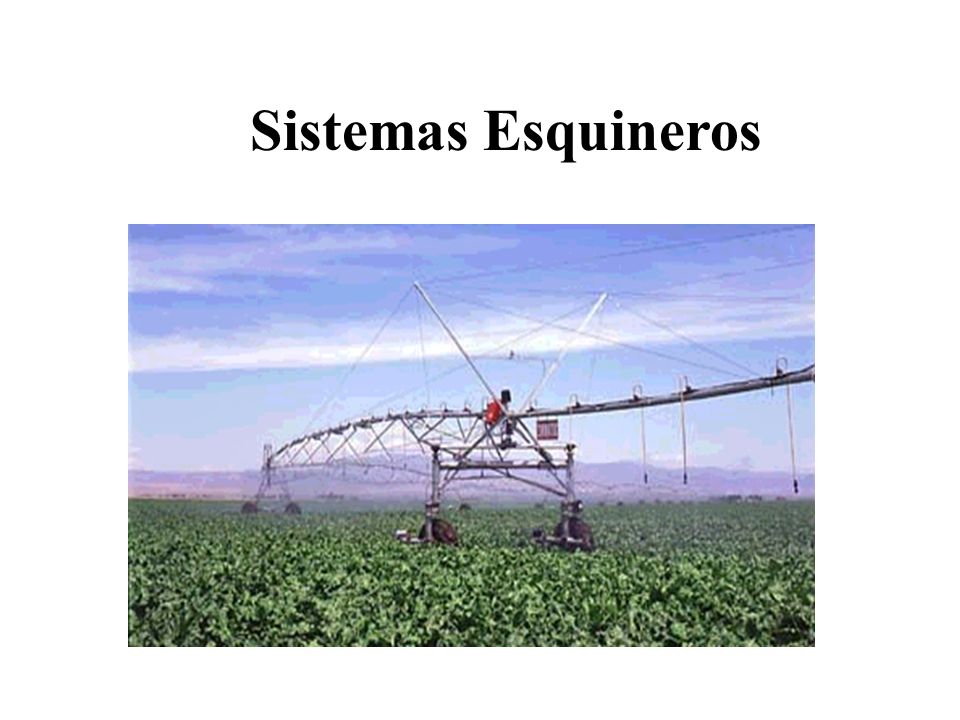

21 Sistemas Esquineros

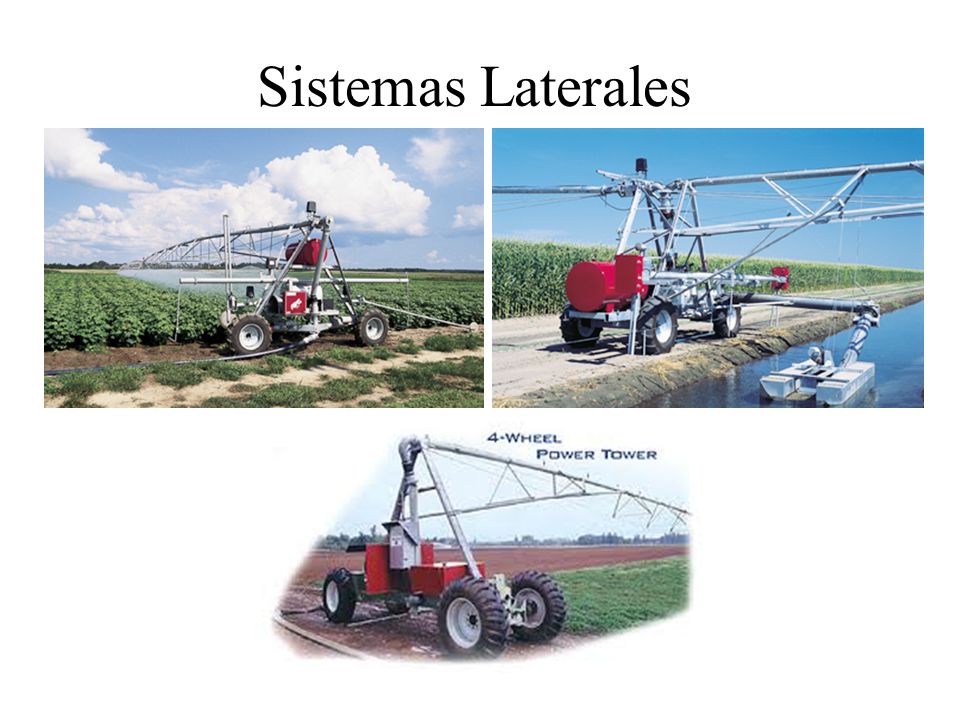

22 Sistemas Laterales

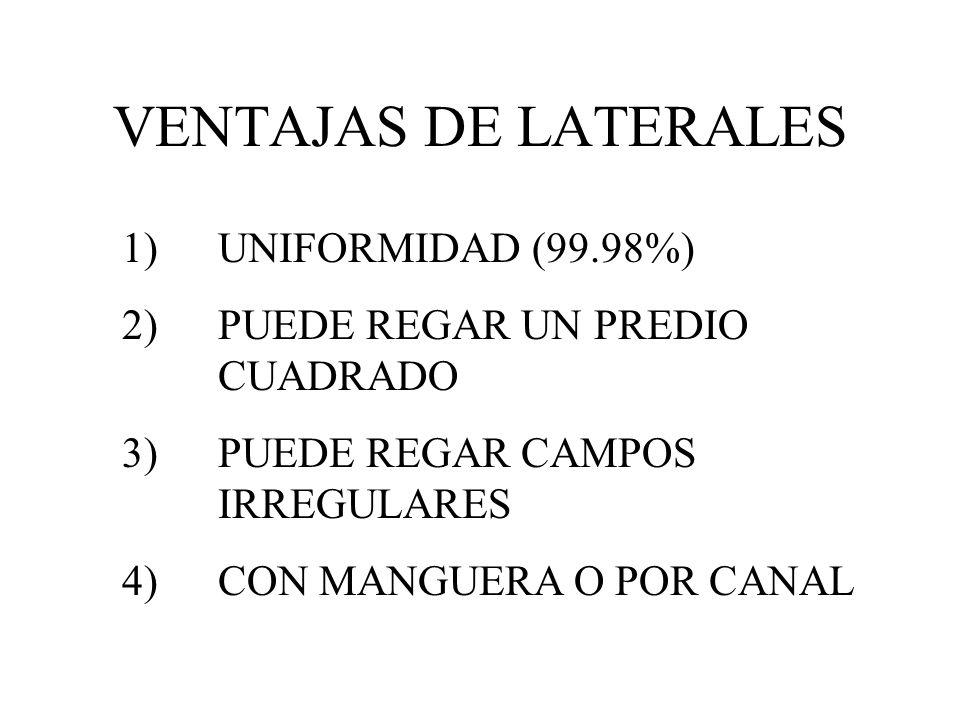

23 VENTAJAS DE LATERALES 1)UNIFORMIDAD (99.98%) 2)PUEDE REGAR UN PREDIO CUADRADO 3)PUEDE REGAR CAMPOS IRREGULARES 4)CON MANGUERA O POR CANAL

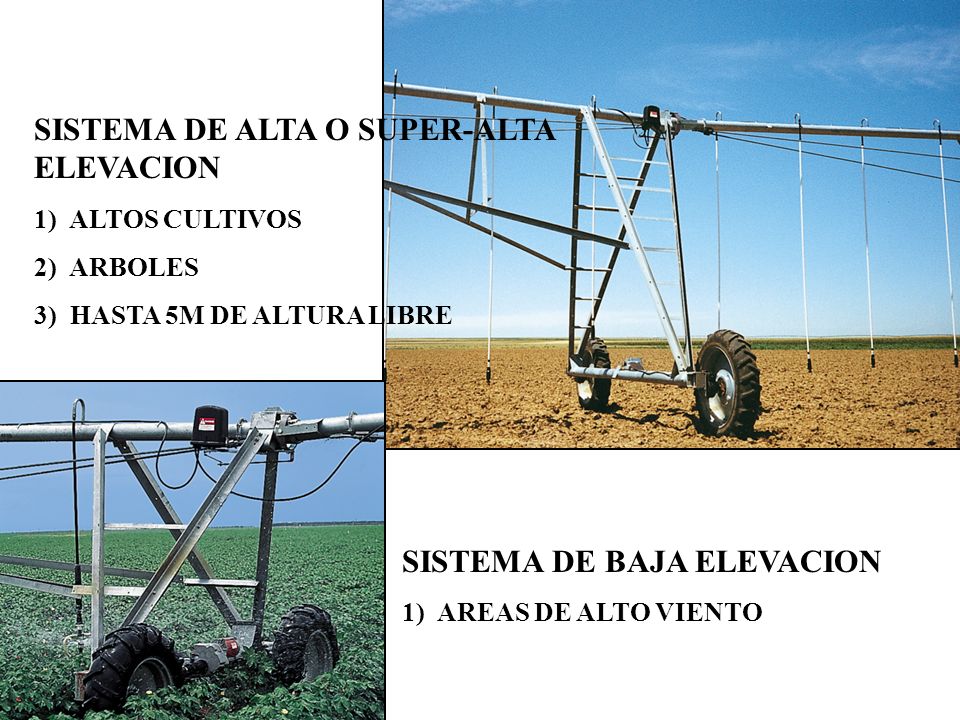

24 SISTEMA DE ALTA O SUPER-ALTA ELEVACION 1) ALTOS CULTIVOS 2) ARBOLES 3) HASTA 5M DE ALTURA LIBRE SISTEMA DE BAJA ELEVACION 1) AREAS DE ALTO VIENTO

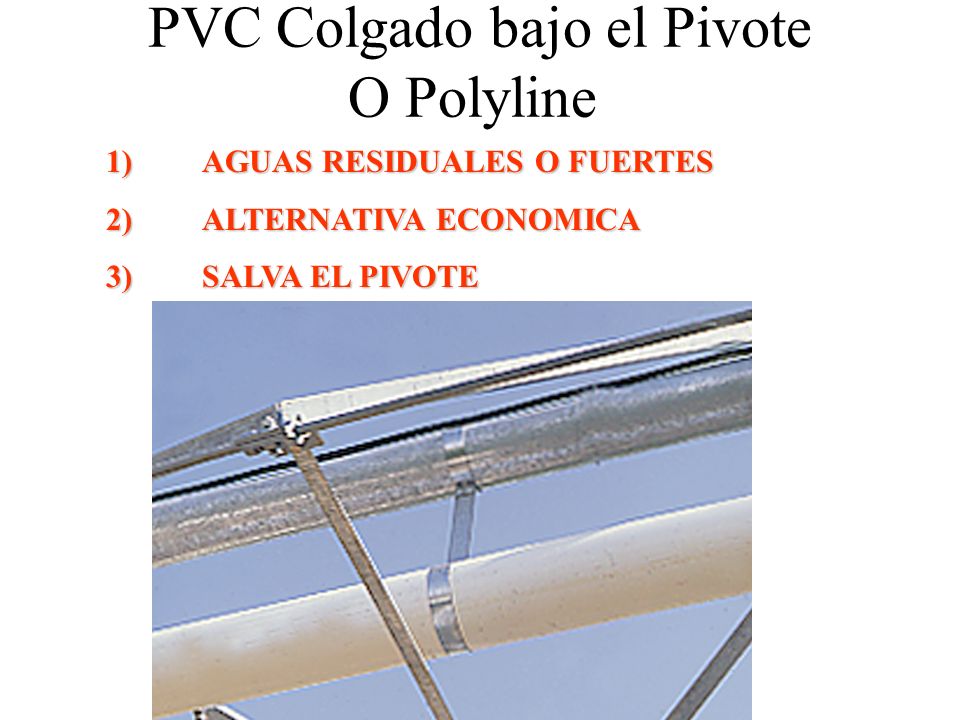

25 PVC Colgado bajo el Pivote O Polyline 1)AGUAS RESIDUALES O FUERTES 2)ALTERNATIVA ECONOMICA 3)SALVA EL PIVOTE

26 Aplicación de Aguas Residuales por Pivote

27 Grevson International Water Sistemas de control del pivote -tablero basico -tablero computarizado -con telemetria, control remoto -monitoreo -integrado con otros sistemas

28 ASPERSORES

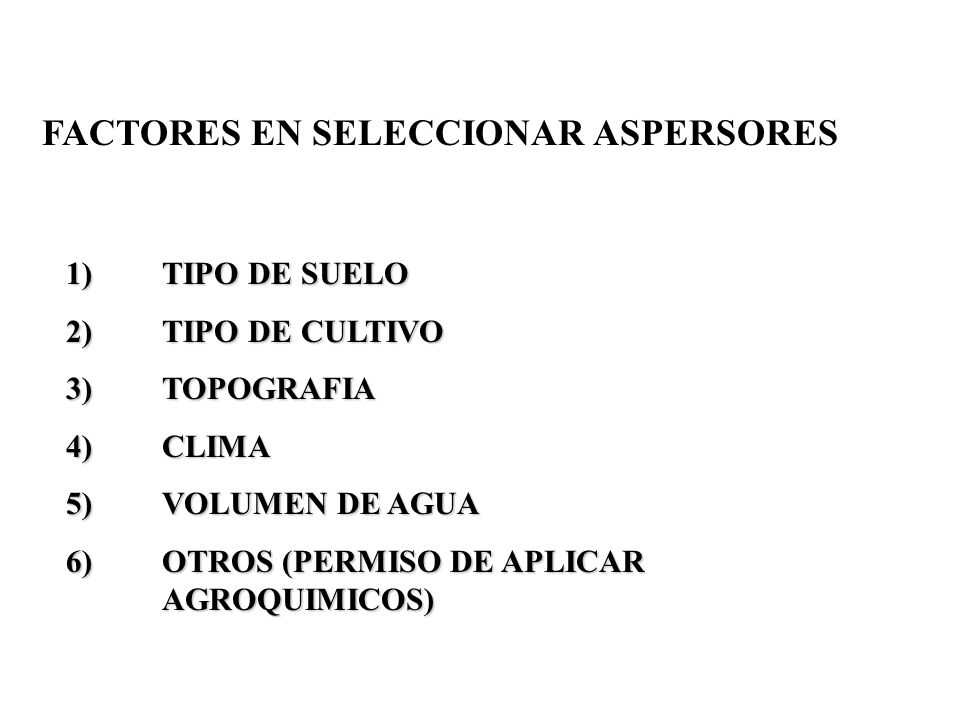

29 FACTORES EN SELECCIONAR ASPERSORES 1)TIPO DE SUELO 2)TIPO DE CULTIVO 3)TOPOGRAFIA 4)CLIMA 5)VOLUMEN DE AGUA 6)OTROS (PERMISO DE APLICAR AGROQUIMICOS)

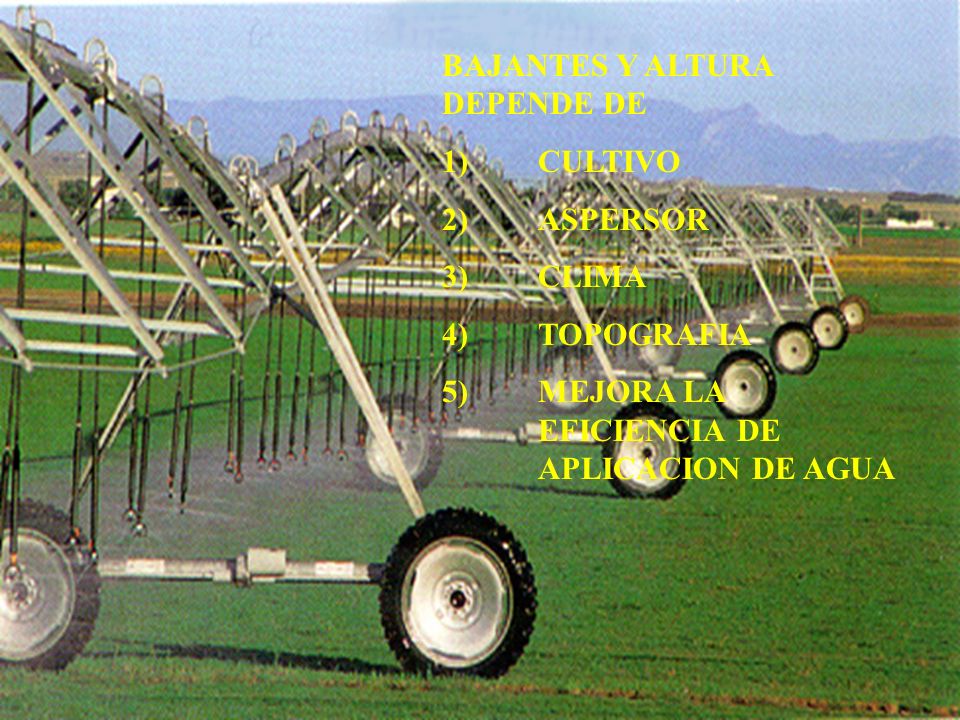

30 BAJANTES Y ALTURA DEPENDE DE 1)CULTIVO 2)ASPERSOR 3)CLIMA 4)TOPOGRAFIA 5)MEJORA LA EFICIENCIA DE APLICACION DE AGUA

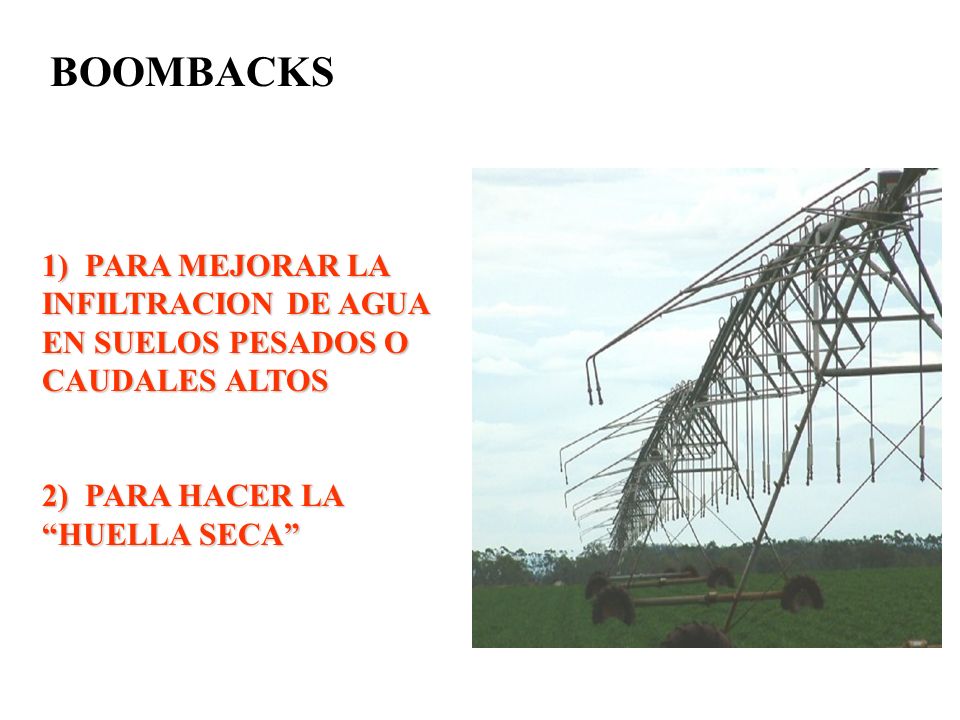

31 BOOMBACKS 1) PARA MEJORAR LA INFILTRACION DE AGUA EN SUELOS PESADOS O CAUDALES ALTOS 2) PARA HACER LA HUELLA SECA

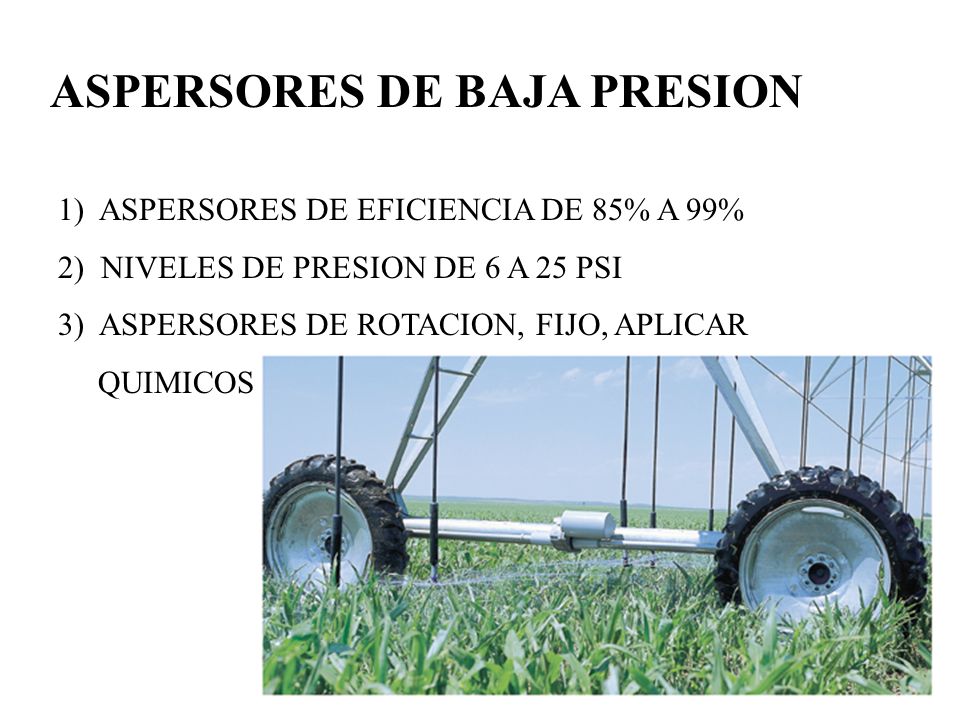

32 ASPERSORES DE BAJA PRESION 1) ASPERSORES DE EFICIENCIA DE 85% A 99% 2) NIVELES DE PRESION DE 6 A 25 PSI 3) ASPERSORES DE ROTACION, FIJO, APLICAR QUIMICOS

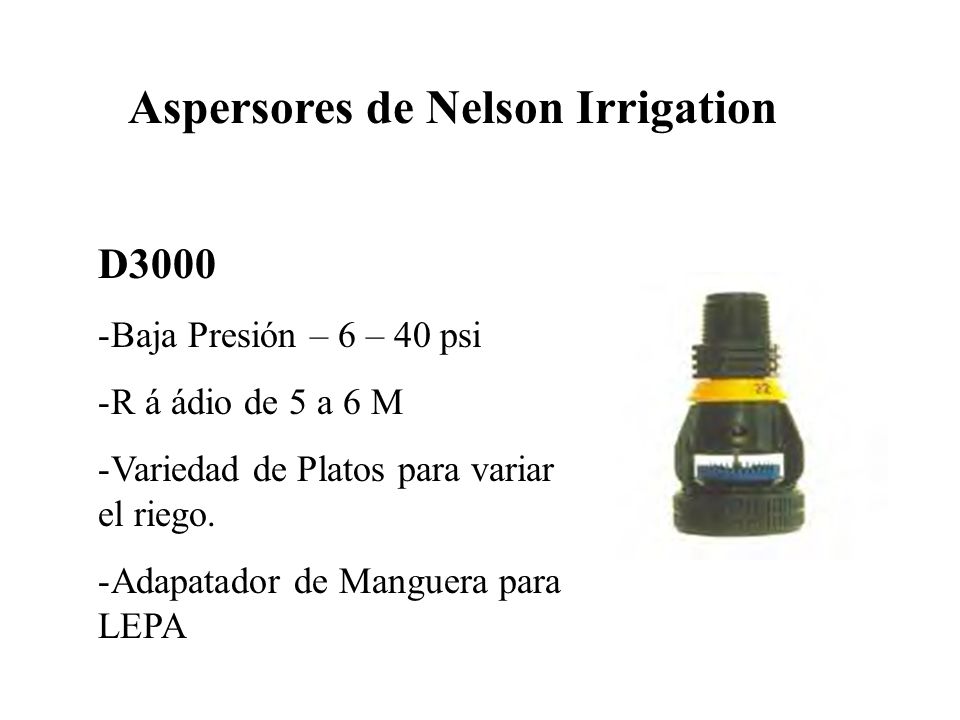

33 Aspersores de Nelson Irrigation D3000 -Baja Presión – 6 – 40 psi -R á ádio de 5 a 6 M -Variedad de Platos para variar el riego. -Adapatador de Manguera para LEPA

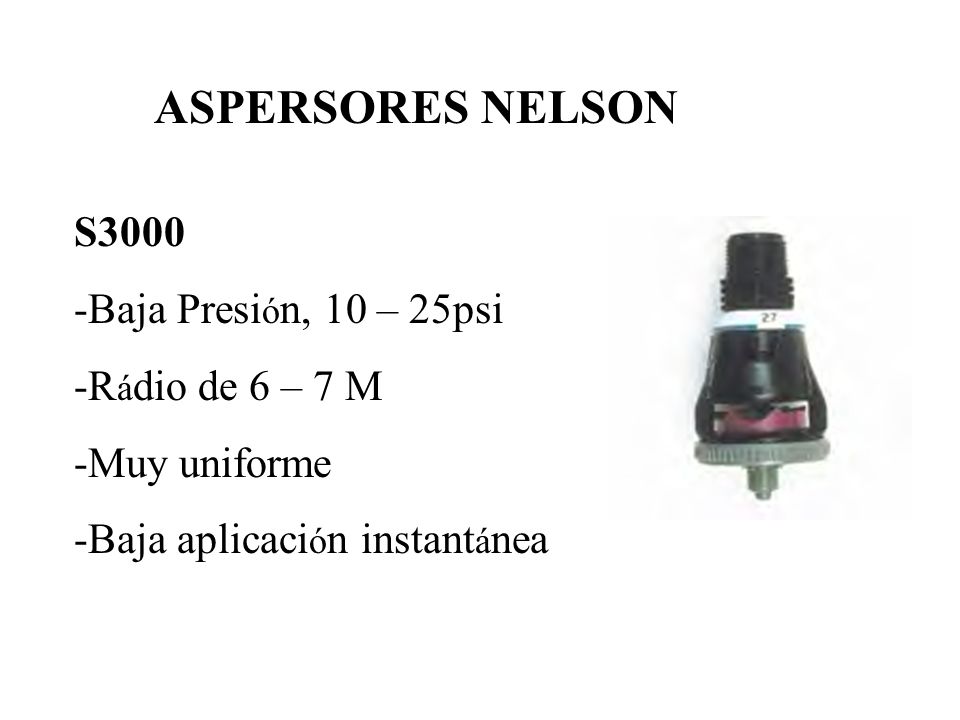

34 S3000 -Baja Presi ó n, 10 – 25psi -R á dio de 6 – 7 M -Muy uniforme -Baja aplicaci ó n instant á nea ASPERSORES NELSON

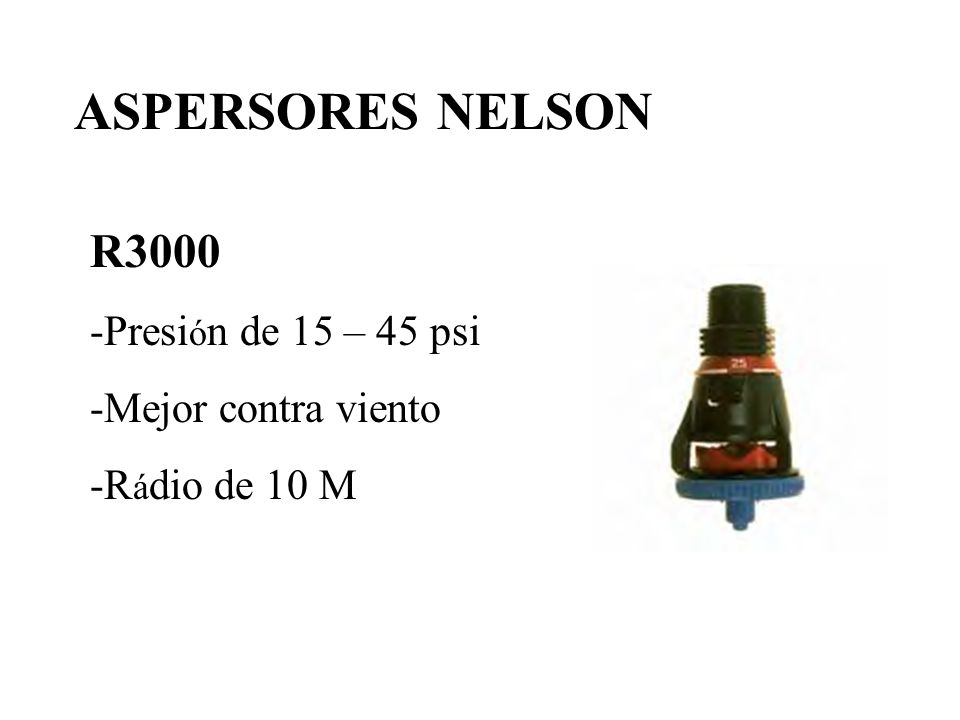

35 R3000 -Presi ó n de 15 – 45 psi -Mejor contra viento -R á dio de 10 M

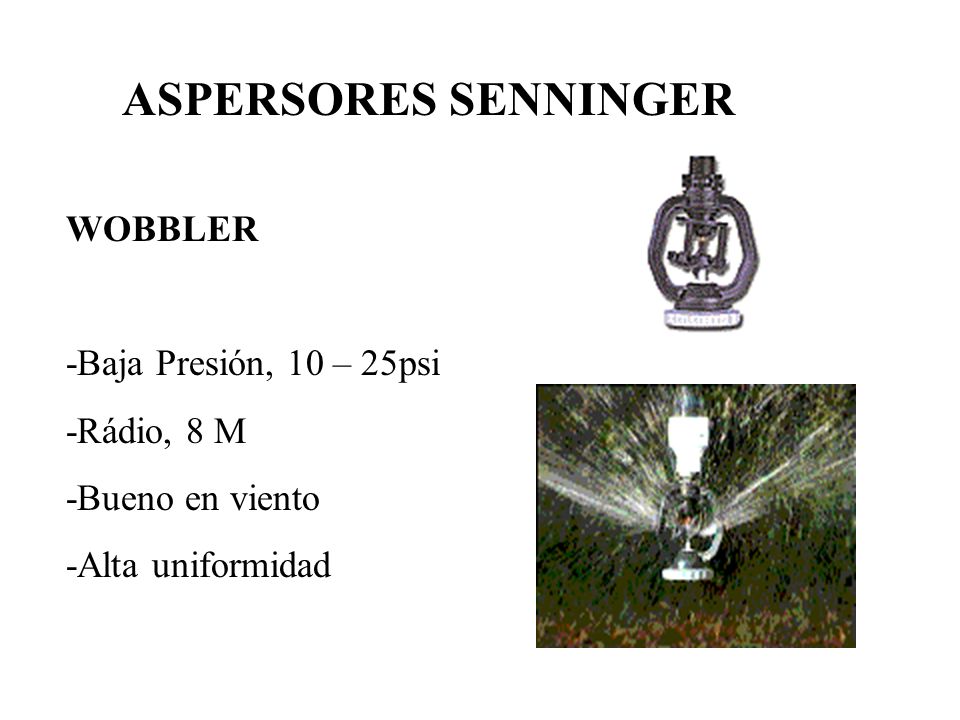

36 ASPERSORES SENNINGER WOBBLER -Baja Presión, 10 – 25psi -Rádio, 8 M -Bueno en viento -Alta uniformidad

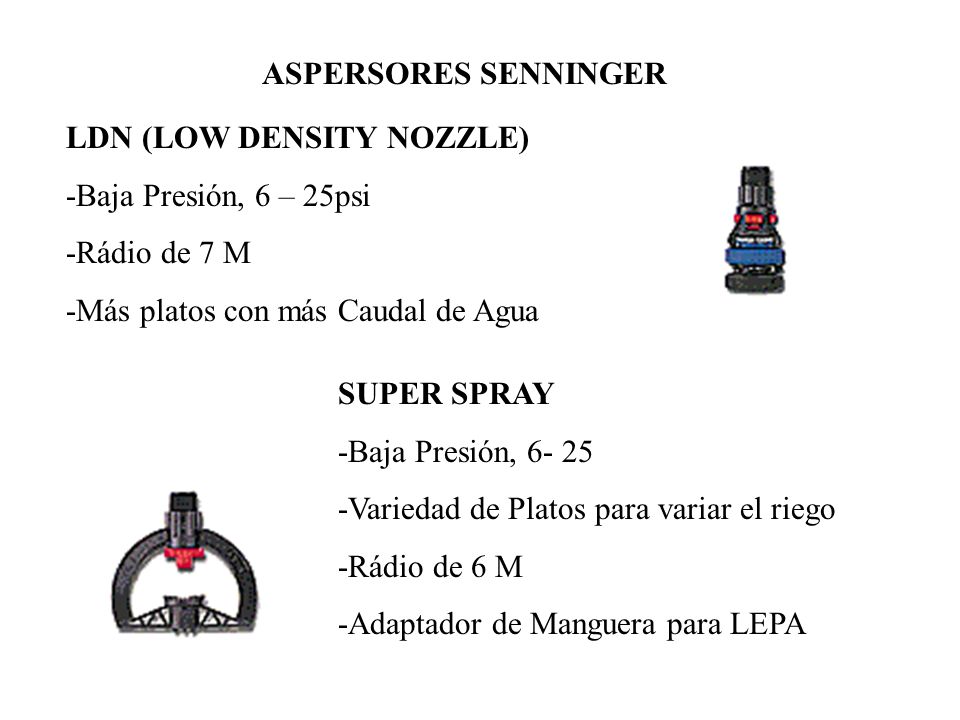

37 LDN (LOW DENSITY NOZZLE) -Baja Presión, 6 – 25psi -Rádio de 7 M -Más platos con más Caudal de Agua SUPER SPRAY -Baja Presión, Variedad de Platos para variar el riego -Rádio de 6 M -Adaptador de Manguera para LEPA ASPERSORES SENNINGER

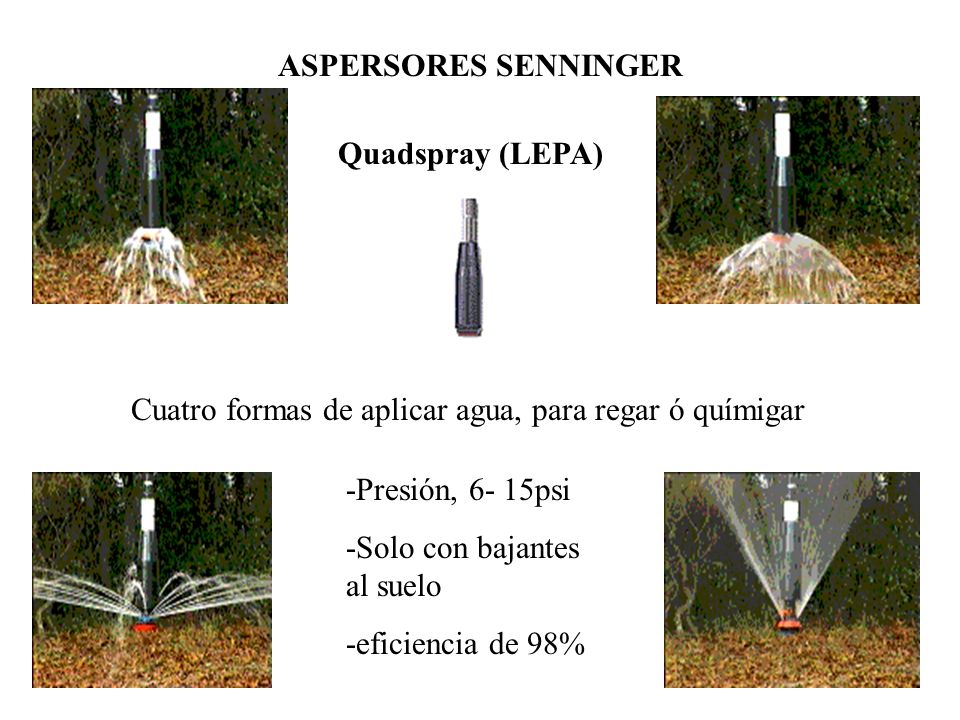

38 Quadspray (LEPA) -Presión, 6- 15psi -Solo con bajantes al suelo -eficiencia de 98% Cuatro formas de aplicar agua, para regar ó químigar

39 Otros productos de aplicaci ó n de agua REGULADORES DE PRESION -Para regular la uniformidad de agua -esencial para equipos grandes ó en campos de mucho pendiente ASPERSORES DE MEDIO CIRCULO -Para uso con Boombacks en la torre -Mantener la huella seca para la torre

40 GREVSON INTERNATIONAL WATER MINI PIVOTES Y FRONTALES

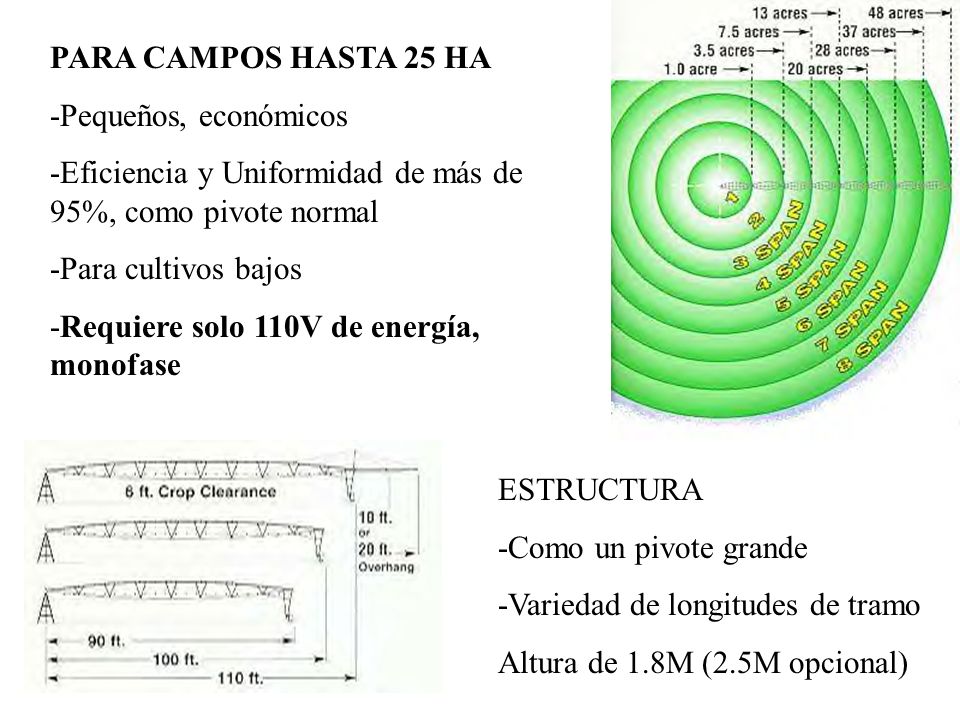

41 PARA CAMPOS HASTA 25 HA -Pequeños, económicos -Eficiencia y Uniformidad de más de 95%, como pivote normal -Para cultivos bajos -Requiere solo 110V de energía, monofase ESTRUCTURA -Como un pivote grande -Variedad de longitudes de tramo Altura de 1.8M (2.5M opcional)

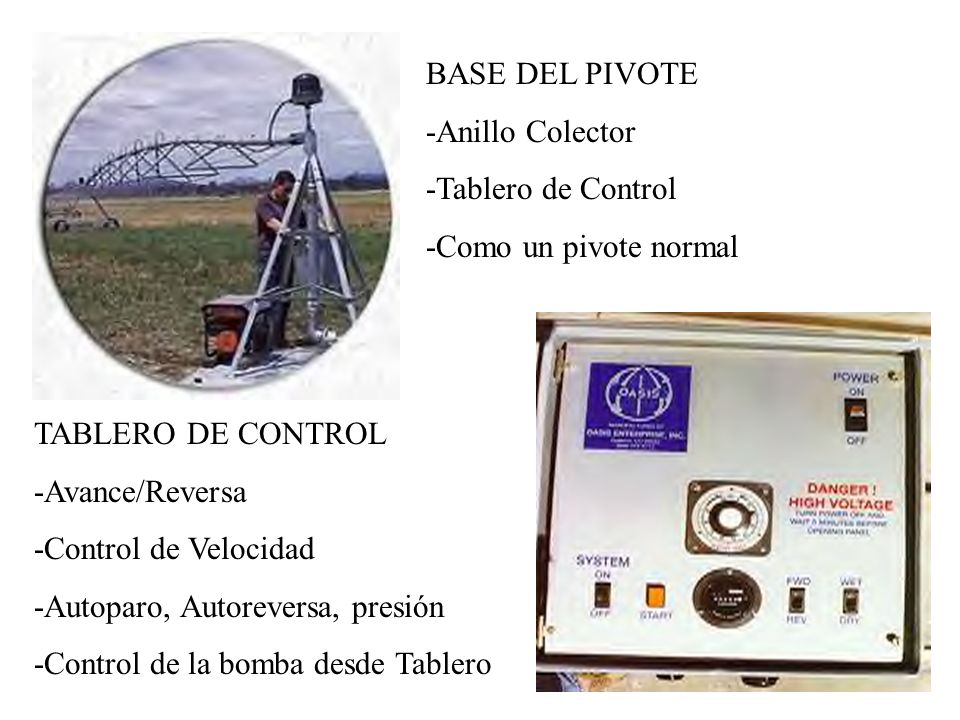

42 BASE DEL PIVOTE -Anillo Colector -Tablero de Control -Como un pivote normal TABLERO DE CONTROL -Avance/Reversa -Control de Velocidad -Autoparo, Autoreversa, presión -Control de la bomba desde Tablero

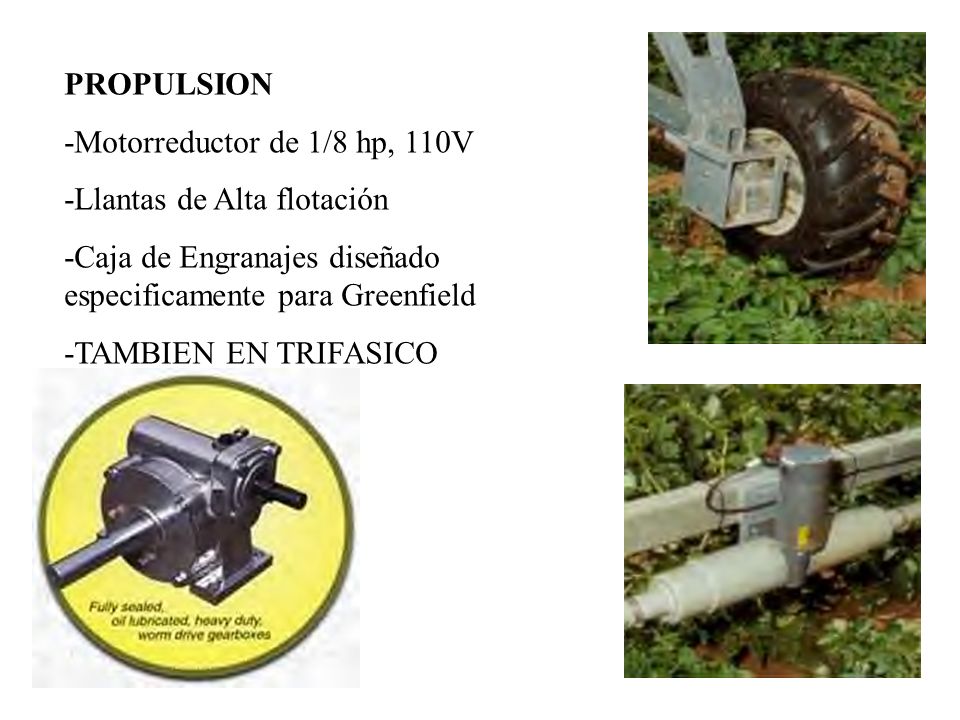

43 PROPULSION -Motorreductor de 1/8 hp, 110V -Llantas de Alta flotación -Caja de Engranajes diseñado especificamente para Greenfield -TAMBIEN EN TRIFASICO

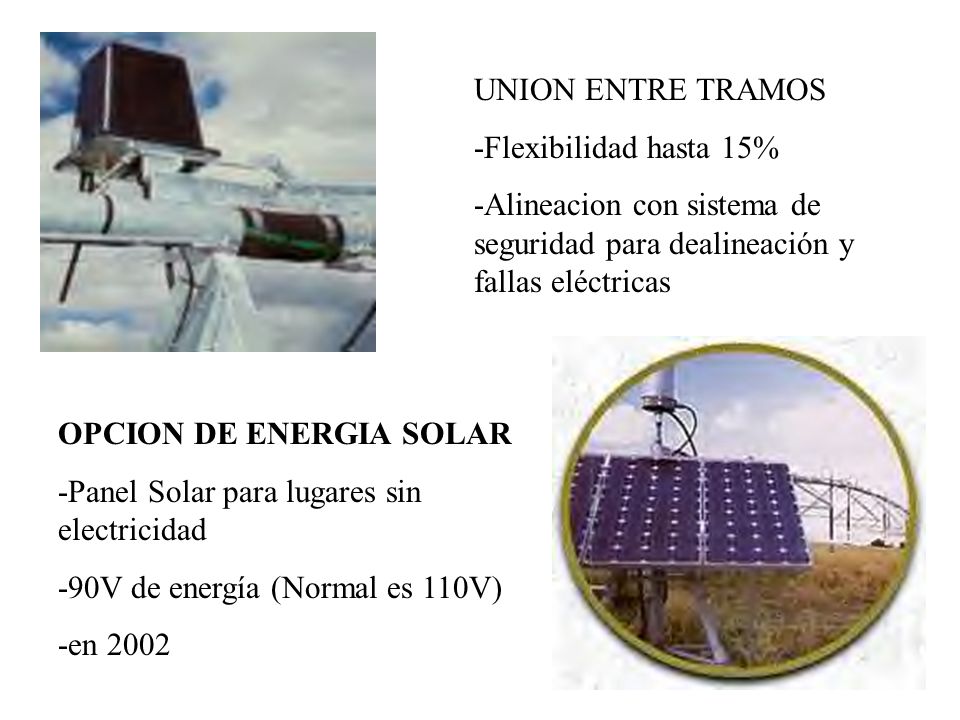

44 UNION ENTRE TRAMOS -Flexibilidad hasta 15% -Alineacion con sistema de seguridad para dealineación y fallas eléctricas OPCION DE ENERGIA SOLAR -Panel Solar para lugares sin electricidad -90V de energía (Normal es 110V) -en 2002

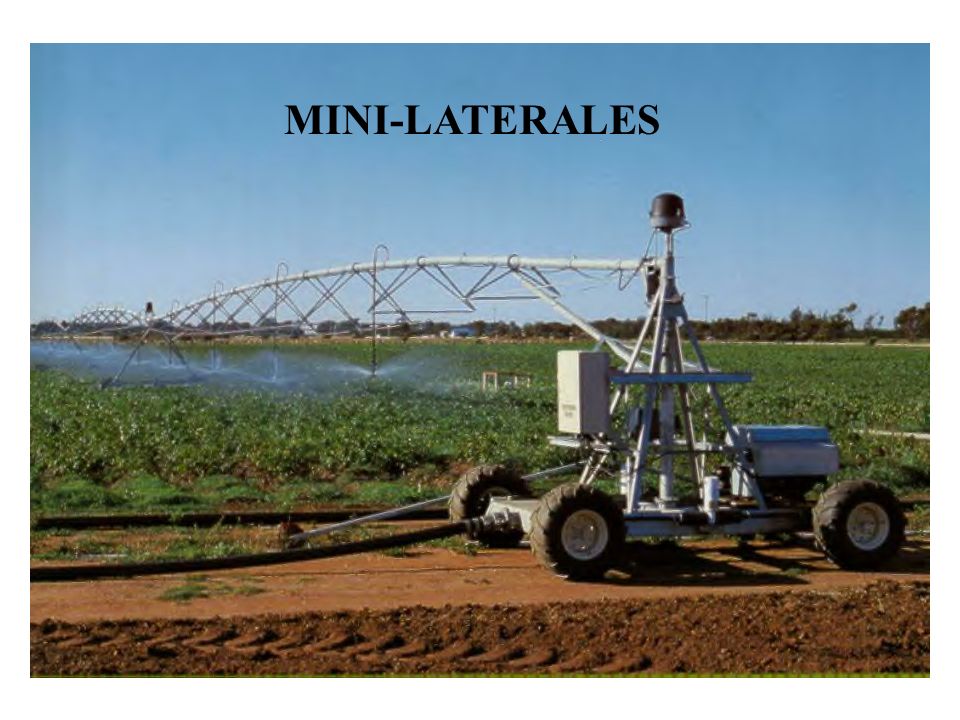

45 MINI-LATERALES

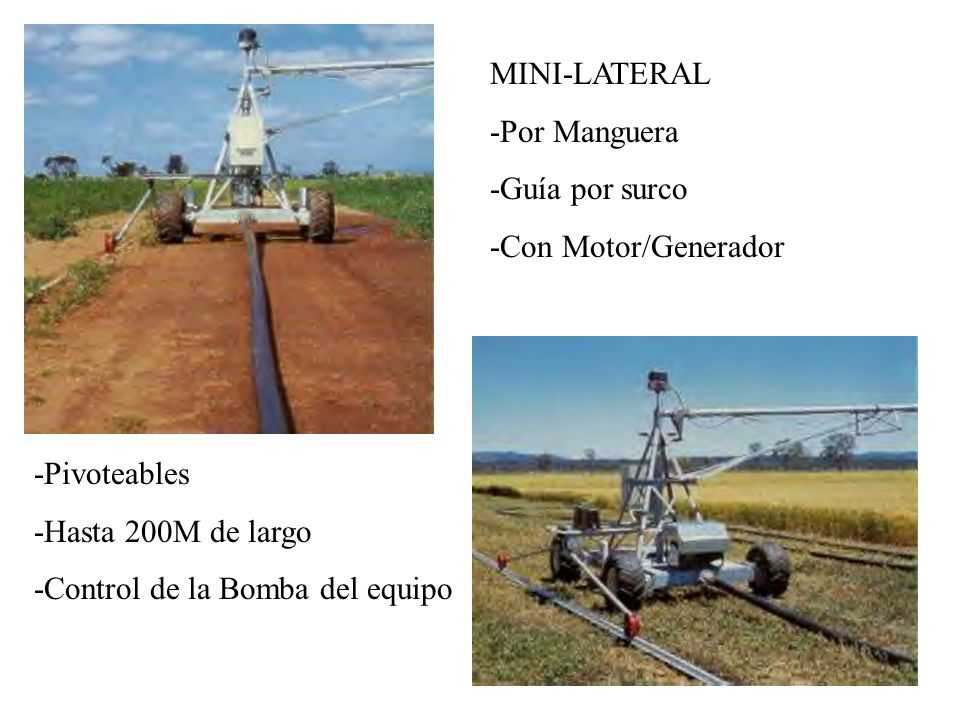

46 MINI-LATERAL -Por Manguera -Guía por surco -Con Motor/Generador -Pivoteables -Hasta 200M de largo -Control de la Bomba del equipo
