1 Matrices de Substitución PAM Y BLOSUM
Miguel Angel Orrego Mabel Karel Raza Luis A. Vega Noviembre, 2004 Bioinfo-UPCH

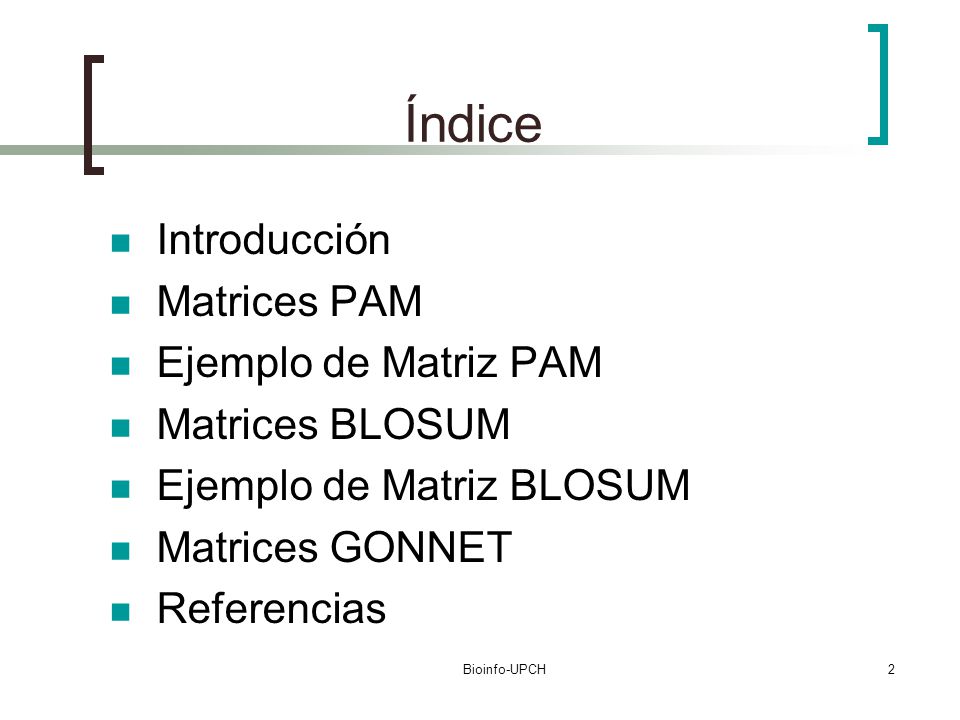

2 Índice Introducción Matrices PAM Ejemplo de Matriz PAM Matrices BLOSUM
Ejemplo de Matriz BLOSUM Matrices GONNET Referencias Bioinfo-UPCH

3 Introducción Cada método de comparación de secuencias requiere un conjunto de scores. La similaridad entre secuencias esta definida por una función de optimización basada en la medida de similaridad entre sus amino ácidos. Asi, la similaridad de matrices son la base de los métodos de análisis de secuencias. Elegir una matrix que influya en el resultado del análisis. Bioinfo-UPCH

4 Similaridad vs Distancia Matrices
Similaridad matrices: Usada por base de datos de busqueda. Distancia matrices: Comunmente usado en el análisis Filogenético. Una similaridad maxima es fundamentalmente lo mismo que una distancia mínima. Bioinfo-UPCH

5 Scores de Sustitución Los elementos de la diagonal son scores dados a los amino ácidos identicos. Los elementos fuera de la diagonal son scores dados para los amino ácidos de substitución. Diversas propiedades estan dadas por Propiedades químicas. Similitud estructural Bioinfo-UPCH

6 Scoring Matrices Se tiene en cuenta:
Similitud estructural (aminoácidos de igual tamaño) Similitud química (pI, hidrofobicidad, etc) La matriz que se utilice puede ser determinante en la comparación de secuencias. Las matrices más utilizadas son: PAM BLOSUM Bioinfo-UPCH

7 Matrices PAM (Point Accepted Mutation o Percent of Accepted Mutations)
M. Dayhoff and R. Schwartz. Matrices for detecting distant relationship. Atlas of Protein Sequences, pages , 1979. PRINCIPIO Matrices PAM están basadas en el alineamiento global de secuencias de proteínas estrechamente relacionadas y asumen que una modificación en algún sitio depende solamente del aminoácido presente en ese sitio Mutaciones Independientes Bioinfo-UPCH Bioinfo-UPCH

8 Matriz PAM 1-PAM: refleja la “distancia evolutiva” que produce (en promedio) una mutación cada 100 aminoácidos en una generación. X-PAM: X mutaciones cada 100 aminoácidos en una generación. 250-PAM se utiliza para comparar secuencias que está a 250 unidades de evolución Las X-PAM son calculadas desde la 1-PAM Bioinfo-UPCH

9 Propiedades de una matriz de probabilidad de mutación:
La matriz M1 establece una unidad de cambio evolutivo. Aplicaciones sucesivas de una matriz M1 a una secuencia produce matrices M2, M3, ..., Mn. Los elementos de la matriz PAM 0 son 1 para Mii y 0 para Mij. La PAM 1 acepta una mutación cada 100 aminoácidos En general, k unidades de evolución = M k Bioinfo-UPCH

10 TIPS i -> j = j -> i Porque para dos secuencias cualquiera, el a.a ancestro en el árbol filogenético no es conocido usualmente. (Mount 78) Odds score : Cociente de cambio de substitución de un amino ácido. Permite determinar si las secuencias : Variación evolutiva autentica Secuencias aleatorias con ninguna significancia biológica. El modelo de Darhoff es un proceso de Markov. Bioinfo-UPCH

11 Procedimiento para construir una matriz PAM
Bioinfo-UPCH

12 Bioinfo-UPCH

13 PAM70 Bioinfo-UPCH

14 Matrices Blosum

15 La matriz "BLOcks SUbstitution" fue propuesta por Steven Henikoff and Jorja G. Henikoff en el año de 1992, fue creada a partir de un estudio sobre bloques conservados. Bioinfo-UPCH

16   BLOSUM METHOD Data base Data Base of blocks
Deriving a frequency tables from a data base of blocks Computing a logarithm of odds matrix 1.2 Bioinfo-UPCH

17 Bioinfo-UPCH

18 A……. S……. Como un ejemplo del cálculo, si una columna presente en un bloque, posee 10 aminoácidos de los cuales 9 son A y 1 es S: Bioinfo-UPCH

19 Hay 8+7+6…..+1= 36 posibles pares AA (fAA) y 9 posibles pares AS (fAS) para ser comparados.
La frecuencia de ocurrencia de un par AA, q AA = f AA/( f AA + f AS ) = 36/(36+9)= 0.8 y para un par AS, q AS = f AS /(f AA + f AS ) = 9/ (36+9) = 0.2. Bioinfo-UPCH

20 Las proporciones son luego convertidas en logaritmo de base 2.
La frecuencia esperada de que A este en un par, p A = (q AA + q AS /2) = /2 = 0.9 y para S, p S = q AS/2 = 0.1 La frecuencia esperada de ocurrencia del par AA, e AA = p A X p A = 0.9 X 0.9 = 0.81 y para el par AS, e AS = 2 X p S X p A = 2 X 0.9 X 0.1 = 0.18 Las proporciones son luego convertidas en logaritmo de base 2. Para AA, s AA = log2 (q AA / e AA ) = y para AS, sAS = log2 (q AS / e AS) = Bioinfo-UPCH

21 Procedimiento para la construcción de una matriz Blosum:
Se inicia con segmentos (bloques) conservados de secuencias: Alinear las secuencias sin permiter la presencia de huecos. Establecer el número de aminoácidos alineados por pares (fij). Bioinfo-UPCH

22 La frecuencia observada de cada para de aminoácidos (qij) es el cociente entre el valor de fij y el número total de pares aminoácidos (esto incluye los pare i=j, es decir los casos en los que no se presenta sustitución). La frecuencia esperada de un par de aminoácidos es el producto de las frecuencias de cada aminoácidos en el conjunto de datos. Las secuencias de un bloque son agrupadas según unos umbrales de similiaridad, por ejemplo si se utiliza un 80% de similaridad se contruye una matriz Blosum80. Bioinfo-UPCH

23 Bioinfo-UPCH

24 Características Los valores de la matriz están basados en la observación de los cambios sucedidos en patrones de aminoácidos conservados llamados bloques. Estos bloques fueron hallados en bases de datos de secuencias proteicas que representan mas de 500 familias, actuando como marcas características de dichas familias. Bioinfo-UPCH

25 De esta manera las matrices Blosum están basadas por un tipo mas extenso de datos y de un análisis de secuencias completamente diferente que las matrices PAM. Bioinfo-UPCH

26 GONNET Es un metodo alternativo para medir diferencias entre aminoacidos. Fue desarrollado por Gonnet, Cohen and Benner (1992) usando aineamiento exhaustivo de alineamiento de pares de las base de datos proteicas como las existentes actualmente. Ello usan la medida clasica de distancia para estmar un alineamiento de proteinas. Luego usan estos datos para estimar una nueva matrix distancia. Esto fue usado para refinar el alineamiento, estimando una nueva matrix de distancia. Bioinfo-UPCH

27 Caracteristicas Gonnet revised PAM matrix in 1992
Conocido como la Gonnet92 matrix Ordena las secuencias en un árbol Secuencias similares son representadas con ramas cercanas en el árbol. Como punto de inicio de la secuencia fueron alineados usando N (Aspargina) & W(triptofano) y matrices PAM originales. Bioinfo-UPCH

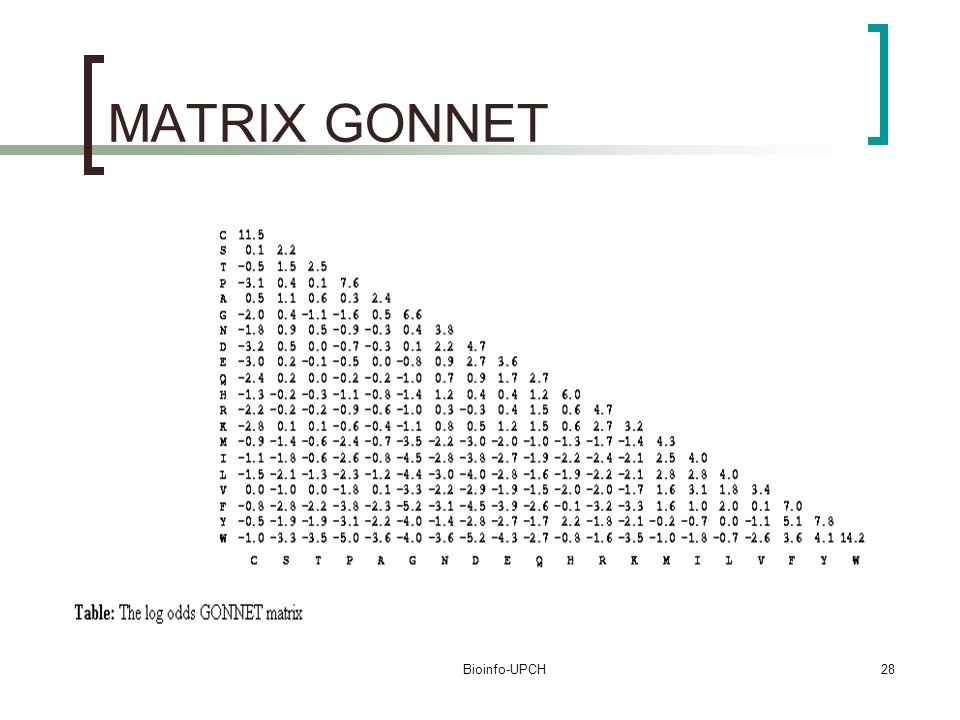

28 MATRIX GONNET Bioinfo-UPCH

29 ¿Cuál matriz usar? Las matrices PAM están diseñadas fundamentalmente para estudiar homología a nivel global entre secuencias. Tienen muy en cuenta el factor de distancia evolutiva. Las matrices BLOSUM, en cambio, son preferibles cuando se estudian secuencias conservadas (sec. consenso). El factor del tiempo evolutivo es menos importante. PAM: Si no se tiene idea de cuánto tiempo hace que divergieron las secuencias, entonces conviene usar varias matrices que cubran todas las posibilidades (PAM40, PAM120, PAM250) Bioinfo-UPCH

30 PAM Versus BLOSUM (Resumen)
PAM esta basado en un modelo evolutivo. BLOSUM esta basado en familia de proteinas. PAM esta basado en alineamiento global. BLOSUM esta basado en alineamiento local. Bioinfo-UPCH

31 Referencias 1. Atlas of Protein Sequence and Structure, Suppl 3, 1978, M.O. Dayhoff, ed. National Biomedical Research Foundation, 1979 2 Urmila Kulkarni-Kale Bioinformatics Centre, University of Pune, Pune 411 3. Bioinformatics, Sequence and Genome Analysis Mount David W. University of Arizona, Tucson PAM pags 4. Bioinformatics, Sequence and Genome Analysis Mount David W. University of Arizona, Tucson 2001.BLOSUM pags Bioinfo-UPCH
