El frontofocómetro es un sistema óptico centrado que consta de los siguientes elementos: La medida de la potencia frontal posterior imagen de una lente.

Presentaciones similares


Presentación del tema: "El frontofocómetro es un sistema óptico centrado que consta de los siguientes elementos: La medida de la potencia frontal posterior imagen de una lente."— Transcripción de la presentación:

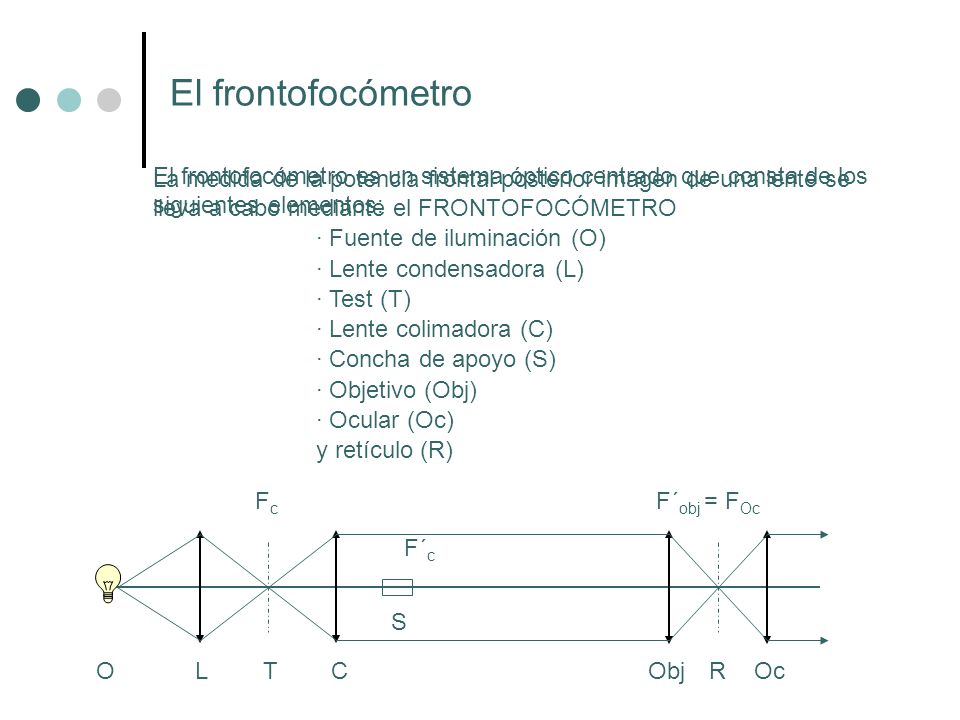

1 El frontofocómetro es un sistema óptico centrado que consta de los siguientes elementos: La medida de la potencia frontal posterior imagen de una lente se lleva a cabo mediante el FRONTOFOCÓMETRO El frontofocómetro · Fuente de iluminación (O) · Lente condensadora (L) · Test (T) · Lente colimadora (C) · Concha de apoyo (S) · Objetivo (Obj) · Ocular (Oc) y retículo (R) S OLTCObjOcR F´ c FcFc F´ obj = F Oc

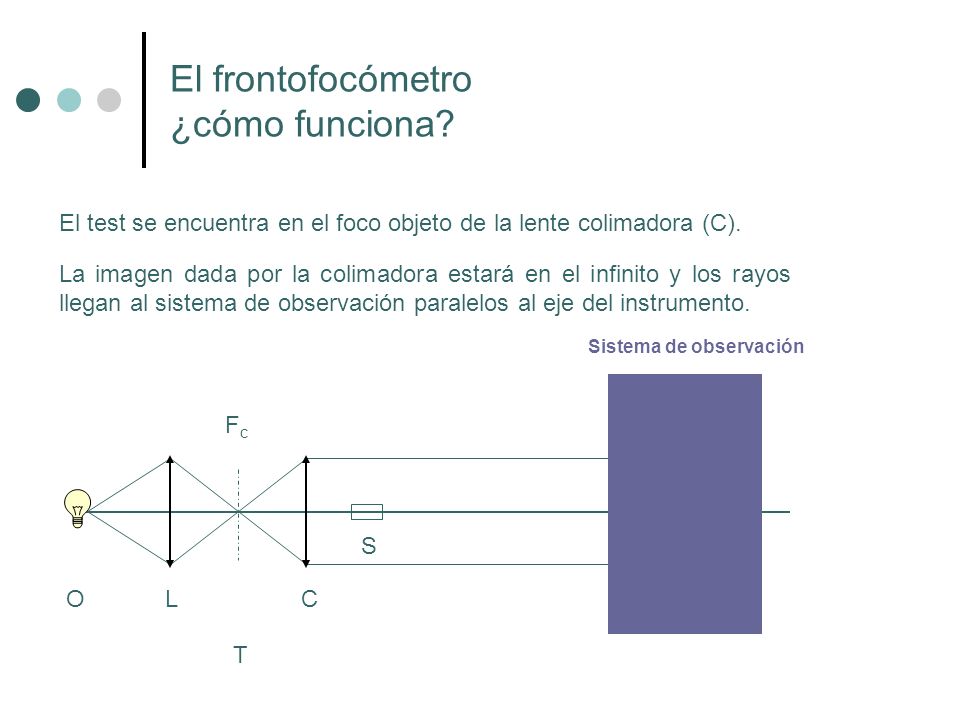

2 El frontofocómetro ¿cómo funciona? El test se encuentra en el foco objeto de la lente colimadora (C). La imagen dada por la colimadora estará en el infinito y los rayos llegan al sistema de observación paralelos al eje del instrumento. S T O LC ObjOcR FcFc F´ obj = F Oc Sistema de observación

3 El frontofocómetro ¿cómo funciona? S T O LC ObjOcR F´ c FcFc F´ obj = F Oc Sistema de observación

4 El frontofocómetro ¿cómo funciona? En el caso de un ojo emétrope el sistema de observación estará ajustado cuando F´ obj = F Oc, ya que de esta forma la imagen final del test estará en el infinito. Para asegurar el enfoque correcto del instrumento, el retículo deberá situarse también en el foco imagen del objetivo S T O LC ObjOc R FcFc F´ obj = F Oc Sistema de observación

5 El frontofocómetro ¿cómo funciona? Por tanto, cuando un observador emétrope mira a través del ocular, consigue ver nítidamente la imagen del test y del retículo. En esta posición del test (coincidiendo con el foco objeto de la colimadora) se dice que el instrumento está calibrado a cero. S T O LC ObjOc R FcFc F´ obj = F Oc Sistema de observación La lectura de la potencia frontal deberá marcar cero dioptrías

6 El frontofocómetro ¿cómo se utiliza? Para realizar la medida de una lente, ésta se situará sobre el soporte o concha de apoyo. El vértice posterior de la lente coincide con el foco imagen de la colimadora (la superficie cóncava de la lente hacia la colimadora) Si el test está situado en su posición inicial, la imagen aparecerá desenfocada. S T O LC Sistema de observación F´ c

7 El frontofocómetro ¿cómo se utiliza? El observador deberá desplazar el test girando la rueda de enfoque, hasta que se vuelva a formar la imagen del test sobre el retículo, es decir hasta observar nuevamente la imagen con nítidez. En este momento la escala dióptrica indicará la potencia frontal de la lente. S C ObjOc R FcFc F´ obj = F Oc Sistema de observación T´ T´´ T F´ c z z´

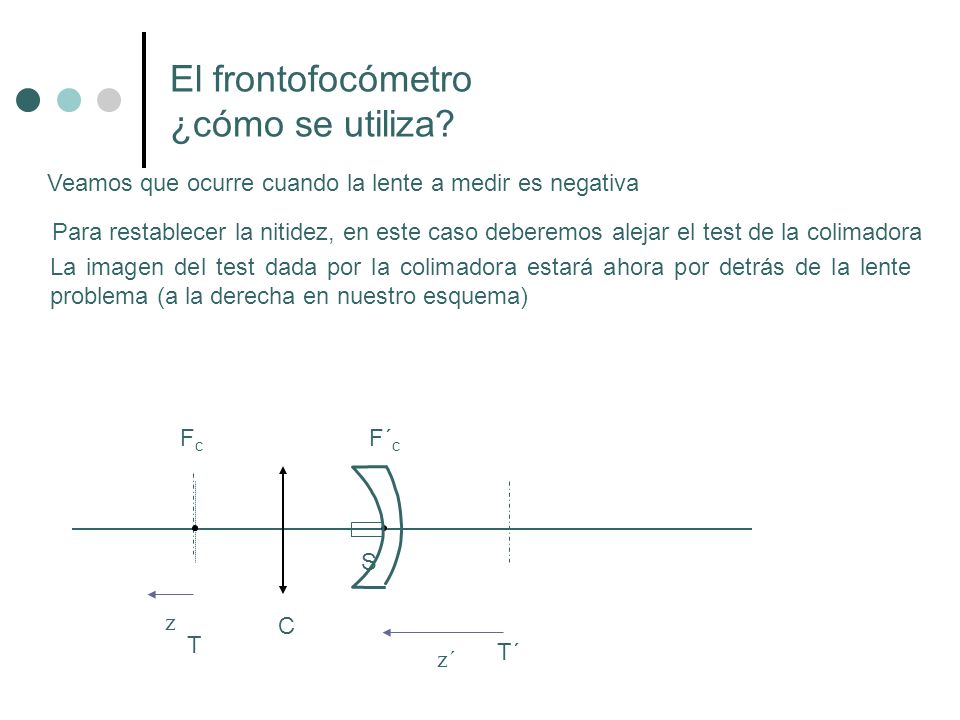

8 El frontofocómetro ¿cómo se utiliza? S C FcFc T´ T F´ c z z´ Veamos que ocurre cuando la lente a medir es negativa Para restablecer la nitidez, en este caso deberemos alejar el test de la colimadora La imagen del test dada por la colimadora estará ahora por detrás de la lente problema (a la derecha en nuestro esquema)

9 Y si la lente forma la imagen (T) del test en el infinito, es porque T (objeto para la lente) estará en su foco objeto. Ahora bien, como la lente está situada en el fronto al revés de cómo será usada posteriormente podemos afirmar que : El frontofocómetro ¿cómo se utiliza? S C FcFc T´ T F´ c z z´ En cualquier caso (positivas o negativas), según la relación de Newton:Finalmente y con estas consideraciones, el desplazamiento del test (z) viene dado por la expresión: Es decir el desplazamiento del test es directamente proporcional a la potencia de la lente medida

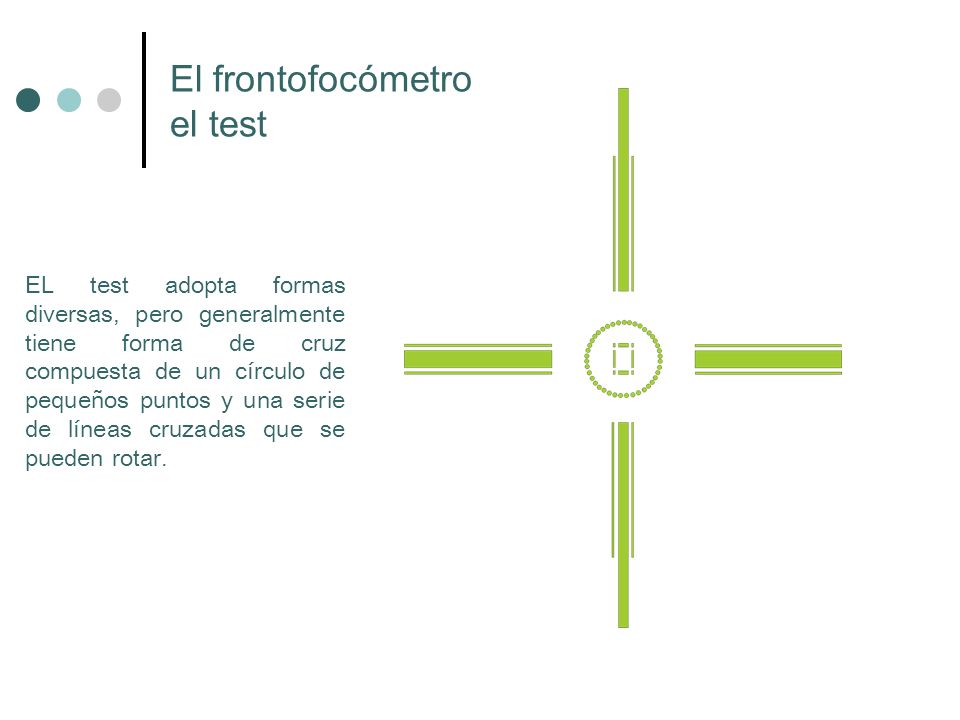

10 EL test adopta formas diversas, pero generalmente tiene forma de cruz compuesta de un círculo de pequeños puntos y una serie de líneas cruzadas que se pueden rotar. El frontofocómetro el test

11 El retículo está constituido por una serie de círculos concéntricos, que pueden girar, separados una distancia equivalente a una dioptría prismática y una escala en grados. El frontofocómetro el retículo

12 El sistema de enfoque del test va acoplado al engranaje de otro dispositivo que lleva una escala en la que se registran las dioptrías equivalentes al desplazamiento del test El frontofocómetro la escala de potencias

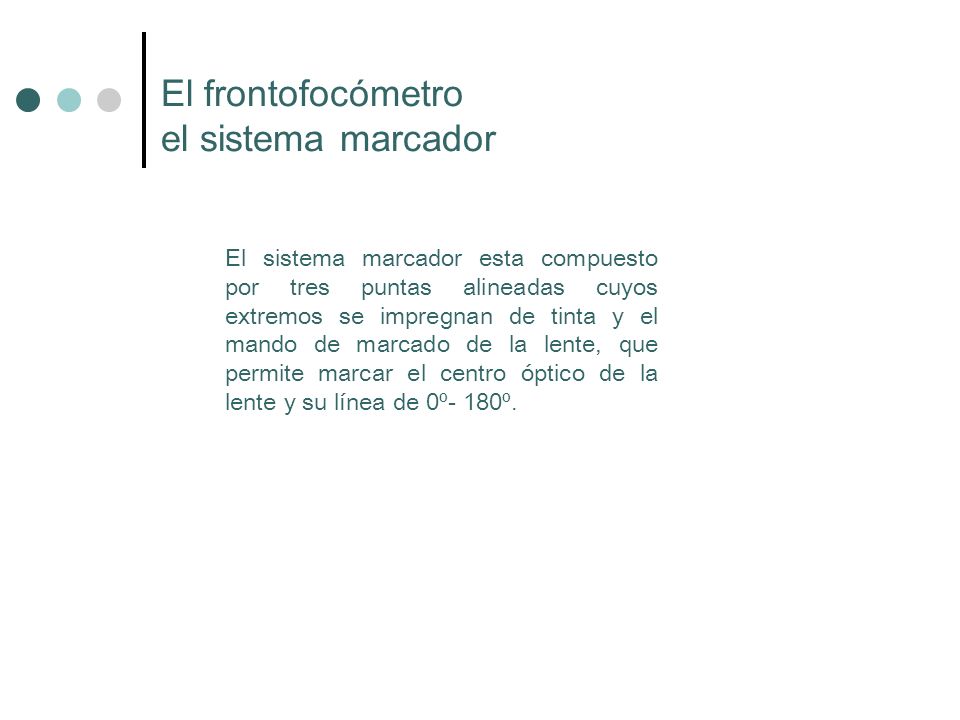

13 El sistema marcador esta compuesto por tres puntas alineadas cuyos extremos se impregnan de tinta y el mando de marcado de la lente, que permite marcar el centro óptico de la lente y su línea de 0º- 180º. El frontofocómetro el sistema marcador

14 Medida de lentes esféricas Enfocar el test Asegurar que se está midiendo en el C.O. de la lente (la cruz del retículo en el centro del test) Leer la potencia de la lente

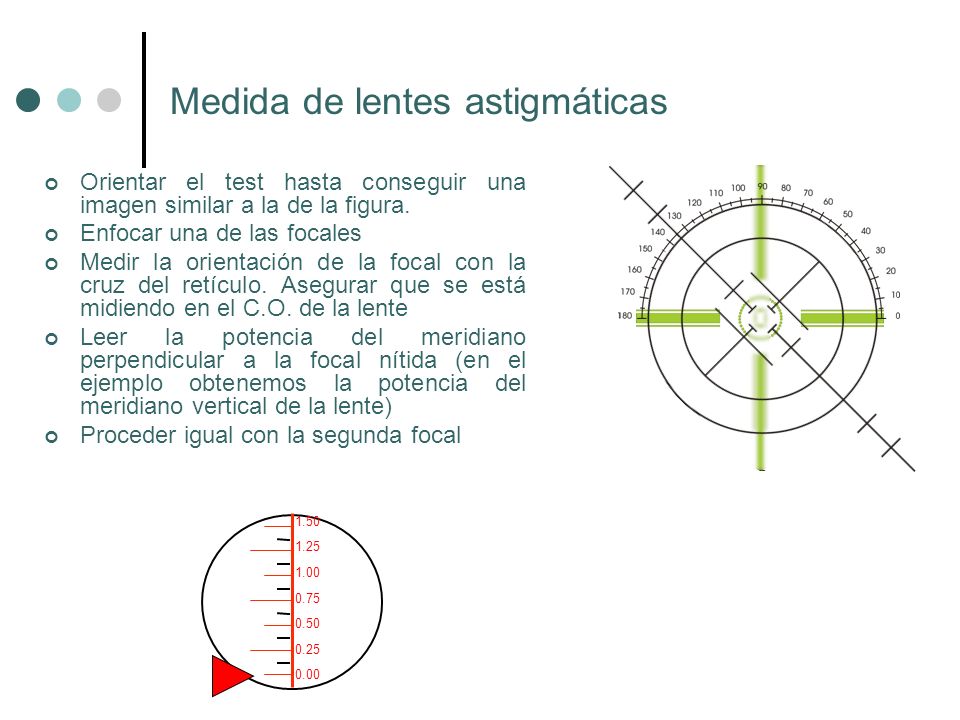

15 Medida de lentes astigmáticas Orientar el test hasta conseguir una imagen similar a la de la figura. Enfocar una de las focales Medir la orientación de la focal con la cruz del retículo. Asegurar que se está midiendo en el C.O. de la lente Leer la potencia del meridiano perpendicular a la focal nítida (en el ejemplo obtenemos la potencia del meridiano vertical de la lente) Proceder igual con la segunda focal

16 Medida de lentes astigmáticas Ejemplo Enfocamos en primer lugar una de las focales, en este caso la que se encuentra orientada a 30º Leemos la potencia que corresponderá al meridiano de 120º Anotaremos como primer cilindro de la fórmula bicilíndrica la lectura directa es decir potencia y orientación de la focal: (-1.25)30º

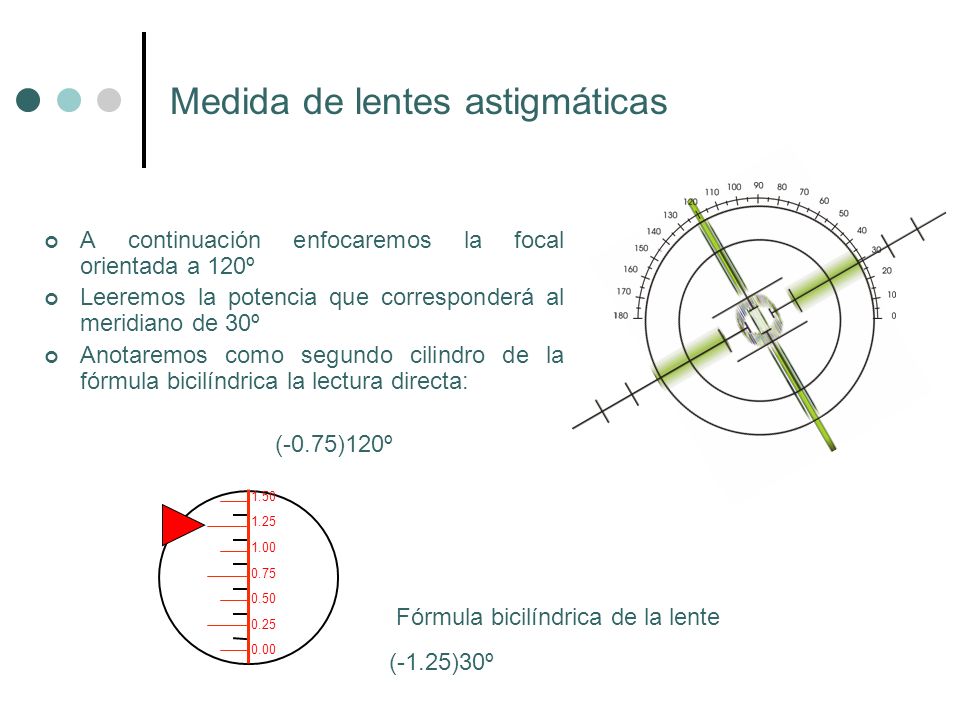

17 Medida de lentes astigmáticas A continuación enfocaremos la focal orientada a 120º Leeremos la potencia que corresponderá al meridiano de 30º Anotaremos como segundo cilindro de la fórmula bicilíndrica la lectura directa: (-0.75)120º (-1.25)30º Fórmula bicilíndrica de la lente

18 Enfocar el test Leer la potencia de la lente Leer el efecto prismático (EP) mediante la posición del test en el retículo (en el ejemplo 2 ). Leer la orientación de la base del EP mediante la cruz del retículo (en el ejemplo B 135º). Medida de efectos prismáticos EFECTO PRISMÁTICO= 2 B 135º 135º
