Tipo de líneas en dibujo técnico.
Los tipos de línea utilizadas en dibujo técnico se usan con diferentes fines para proporcionar una información específica a las personas que observan el dibujo. Los estudiantes que diseñan o aquéllos que interpretan los dibujos tienen que aprender lo que significan, del mismo modo en el que uno aprende un nuevo idioma. Se trata de un requisito básico y se aprende en los inicios de la instrucción de diseño, las líneas más utilizadas en el dibujo técnico son las siguientes: 1.- Línea gruesa: se utiliza para mostrar aristas vistas y contornos en los dibujos y su trazo es con el lápiz HB (con la punta afilada).
2

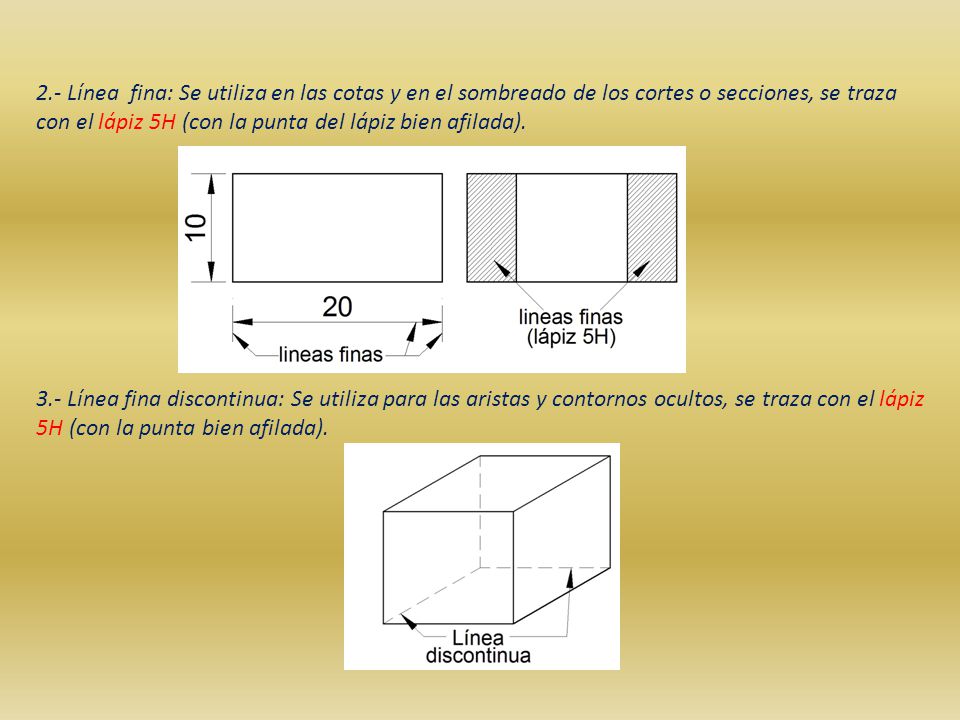

2.- Línea fina: Se utiliza en las cotas y en el sombreado de los cortes o secciones, se traza con el lápiz 5H (con la punta del lápiz bien afilada). 3.- Línea fina discontinua: Se utiliza para las aristas y contornos ocultos, se traza con el lápiz 5H (con la punta bien afilada).
3
4.-Línea de ejes, se utiliza en ejes de figuras, trazos de planos de simetría, ejes de planos de corte se traza con el lápiz 5H (con la punta bien afilada).
4

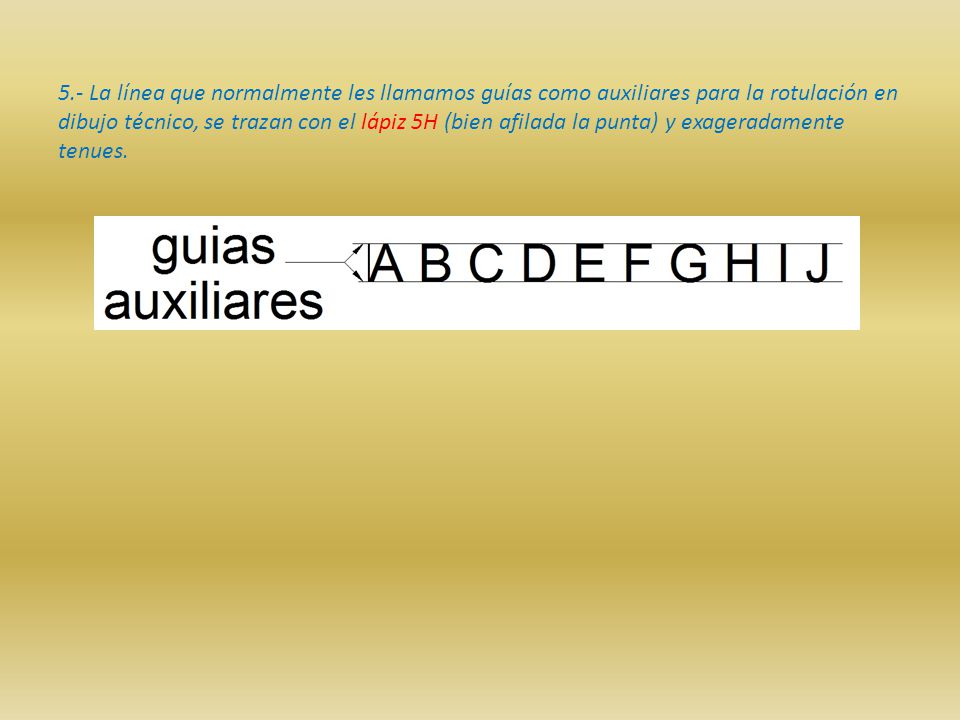

5.- La línea que normalmente les llamamos guías como auxiliares para la rotulación en dibujo técnico, se trazan con el lápiz 5H (bien afilada la punta) y exageradamente tenues.
