Bases DREDGEPACK®.

Presentación del tema: "Bases DREDGEPACK®."— Transcripción de la presentación:

1 Bases DREDGEPACK®

2 Draga de Tolva Draga Daniel Laval - Francia
Draga Josef Möbius- Alemania Draga Virgen del Rocio - Colombia Draga Gambe d’Amfard - Francia

3 Corte y Succión Draga Heroica II - Colombia Draga Mindi - Panamá
Draga W.A.Thompson - USACOE

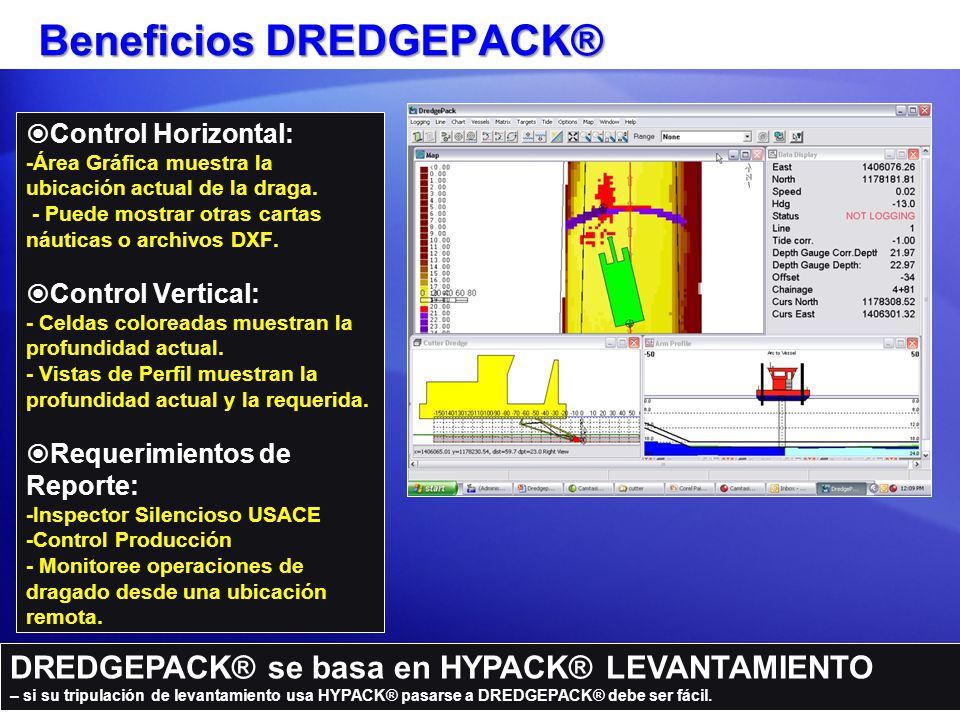

4 Beneficios DREDGEPACK®
Control Horizontal: -Área Gráfica muestra la ubicación actual de la draga. - Puede mostrar otras cartas náuticas o archivos DXF. Control Vertical: - Celdas coloreadas muestran la profundidad actual. - Vistas de Perfil muestran la profundidad actual y la requerida. Requerimientos de Reporte: -Inspector Silencioso USACE -Control Producción - Monitoree operaciones de dragado desde una ubicación remota. DREDGEPACK® se basa en HYPACK® LEVANTAMIENTO – si su tripulación de levantamiento usa HYPACK® pasarse a DREDGEPACK® debe ser fácil.

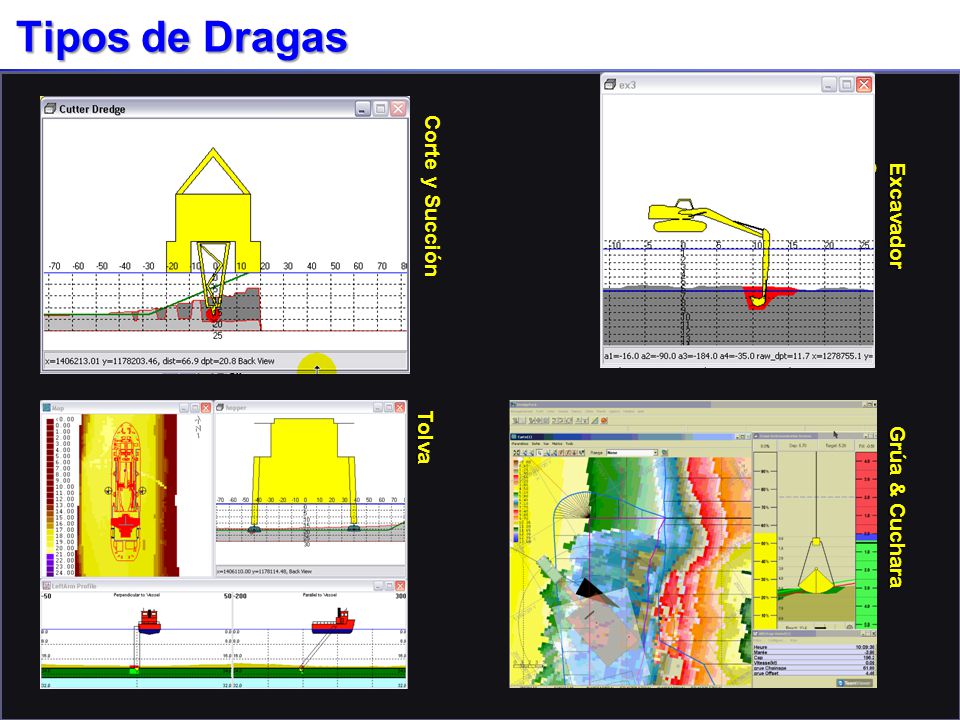

5 Tipos de Dragas Corte y Succión Excavadora Tolva Grúa & Cuchara

6 Matriz DREDGEPACK® DREDGEPACK® requiere una MTX llena.
TIN MODEL puede llenar una matriz vacía XYZ A MTX puede llenar una matriz vacía. Por cada celda de la matriz, DREDGEPACK® traquea: La profundidad “Como se Levantó”. No cambia el valor z. Poblado en TIN MODEL. La profundidad “Como se Dragó”. Inicialmente el valor z es dejado en “Como se Dragó”. Actualizado con la profundidad a la cual la herramienta de corte ha pasado a través de la celda. Como se Levantó Como se Dragó

7 Selección Presentación Matriz Muestra Profundidades Levantadas o Dragadas
Tanto DREDGEPACK® como HYPACK® shell pueden mostrar: Valores Matriz Como se Levantó Valores Matriz Como se Dragó En HYPACK®: Clic derecho en Archivos Matriz (bajo el listado de Archivos de Proyecto). En DREDGEPACK®: Clic en menú Matriz HYPACK® Shell DREDGEPACK®

8 Opciones Matriz Menú Matriz
Profundidad Registrada: Proyecto Prof. = Máximo Proyecto Elevación = Mínimo Actualiza Matriz Mientras Registra El usuario debe recordar iniciar y finalizar línea Siempre Recomendado Use prof. no corregida: Déjelo “sin activar” Solo úselo si la profundidad es proveída por un sistema externo (ej: OPC) incluye todas las correcciones.

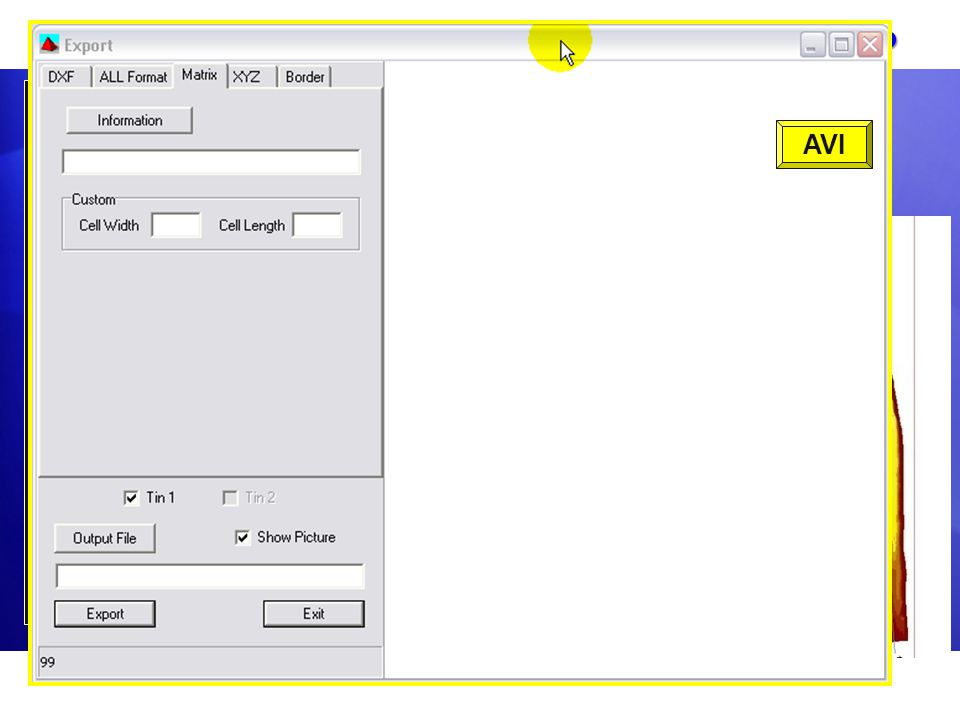

9 Llenando su archivo MTX con datos de Levantamiento
TIN MODEL es el mejor lugar para llenar su MTX con datos de levantamiento. Rellena en cualquier lugar en el que el modelo ha generado un triángulo TIN MODEL genera los valores “COMO SE LEVANTO” por cada celda de matriz. Cuando carga por primera vez el archivo MTX en DREDGEPACK®, copia los valores “COMO SE LEVANTO” en cada celda a los valores “COMO SE DRAGO” DREDGEPACK® modifica los valores “COMO SE DRAGO”, con base en la profundidad y la posición de la herramienta de dragado. AVI MTX llena de Datos Monohaz (100’ de espaciamiento entre líneas)

10 Cobertura Celda Use el VULCAN.DLL para expandir el cubrimiento de la celda Configuración: También usado para definir el tamaño de la cuchara Altura y Ancho de la Cuchara. Espaciamiento Vertical y Horizontal: Distancia de los puntos de profundidad calculados en forma cuchara Número Móvil: Igual # Móvil de la herramienta de dragado. Altura Cuchara Sin driver VULCAN, la herramienta de dragado es un “punto”. Solo una celda es ajustada. Con la herramienta VULCAN, todas las celdas que caen dentro de las dimensiones VULCAN son ajustadas. VULCAN.DLL se configura desde HARDWARE

11 Plan de Dragado

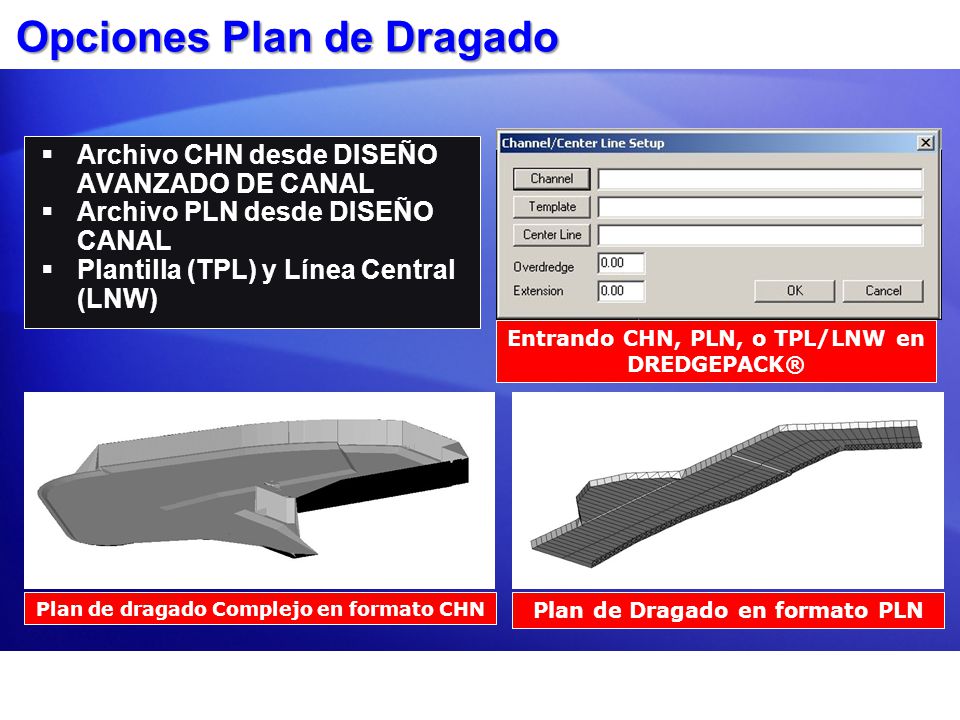

12 Opciones Plan de Dragado
Archivo CHN desde DISEÑO AVANZADO DE CANAL Archivo PLN desde DISEÑO CANAL Plantilla (TPL) y Línea Central (LNW) Entrando CHN, PLN, o TPL/LNW en DREDGEPACK® Plan de dragado Complejo en formato CHN Plan de Dragado en formato PLN

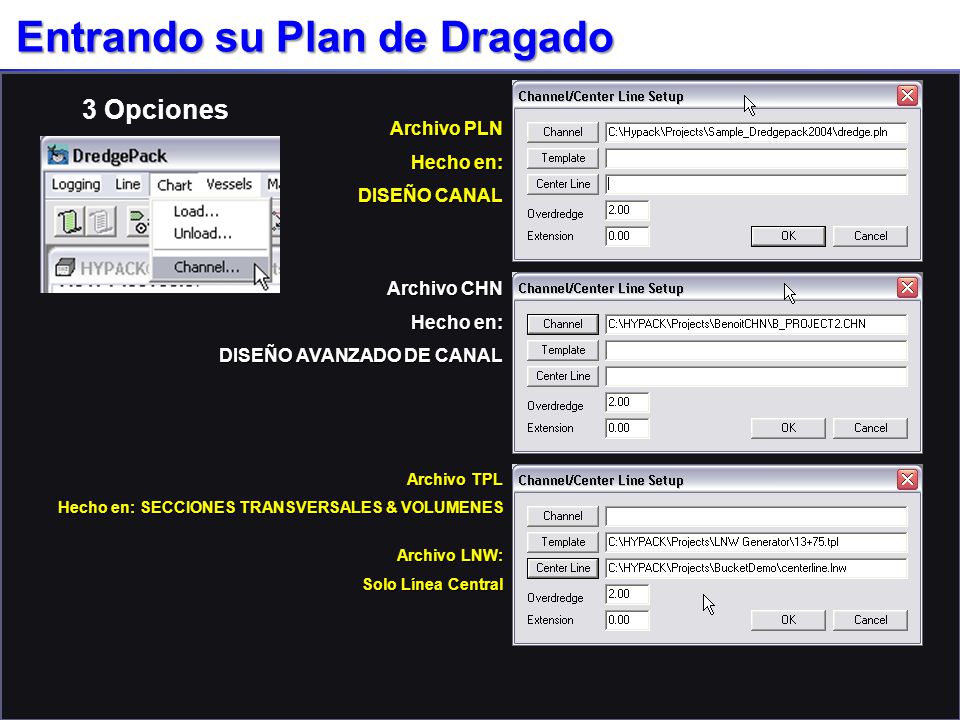

13 Entrando su Plan de Dragado
3 Opciones Archivo PLN Hecho en: DISEÑO CANAL Archivo CHN Hecho en: DISEÑO AVANZADO DE CANAL Archivo TPL Hecho en: SECCIONES TRANSVERSALES & VOLUMENES Archivo LNW: Solo Línea Central

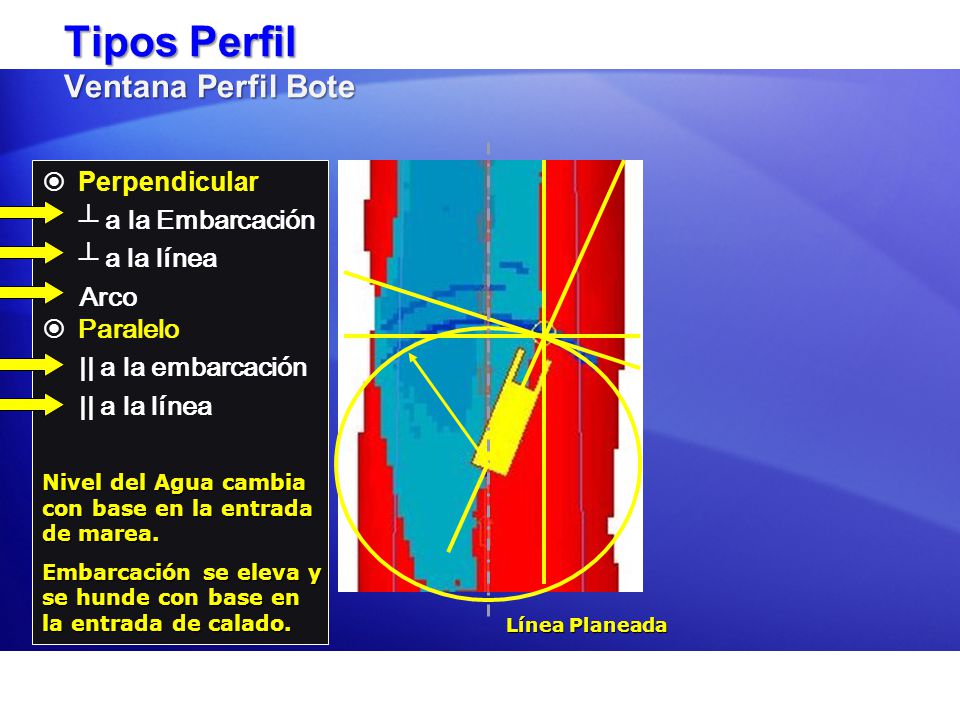

14 Tipos Perfil Ventana Perfil Bote
Perpendicular ┴ a la Embarcación ┴ a la línea Arco Paralelo || a la embarcación || a la línea Nivel del Agua cambia con base en la entrada de marea. Embarcación se eleva y se hunde con base en la entrada de calado. Línea Planeada

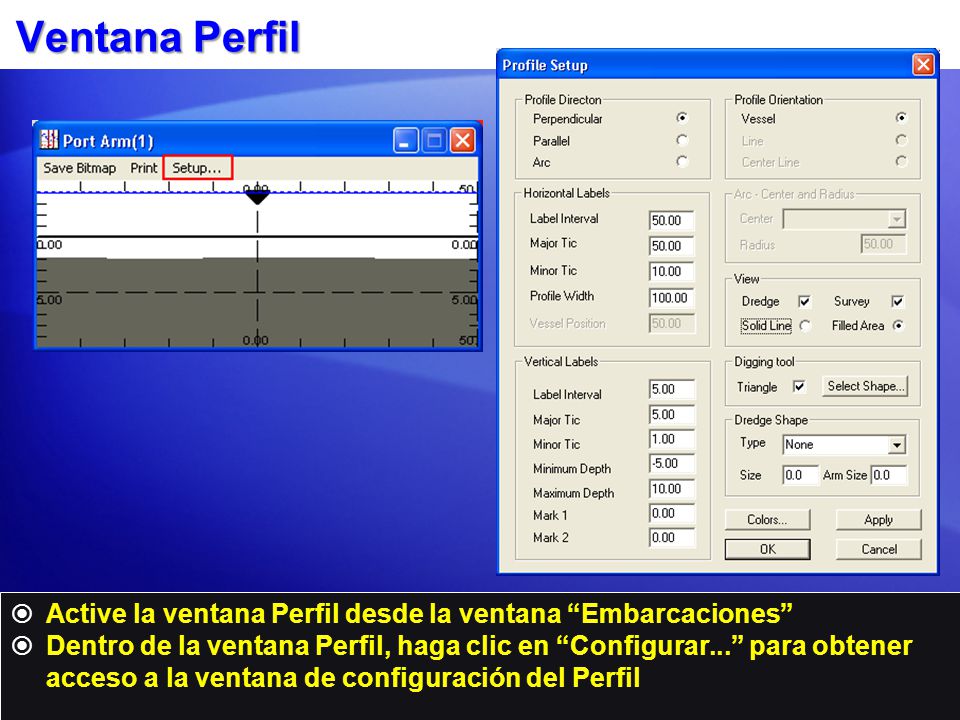

15 Ventana Perfil Active la ventana Perfil desde la ventana “Embarcaciones” Dentro de la ventana Perfil, haga clic en “Configurar...” para obtener acceso a la ventana de configuración del Perfil

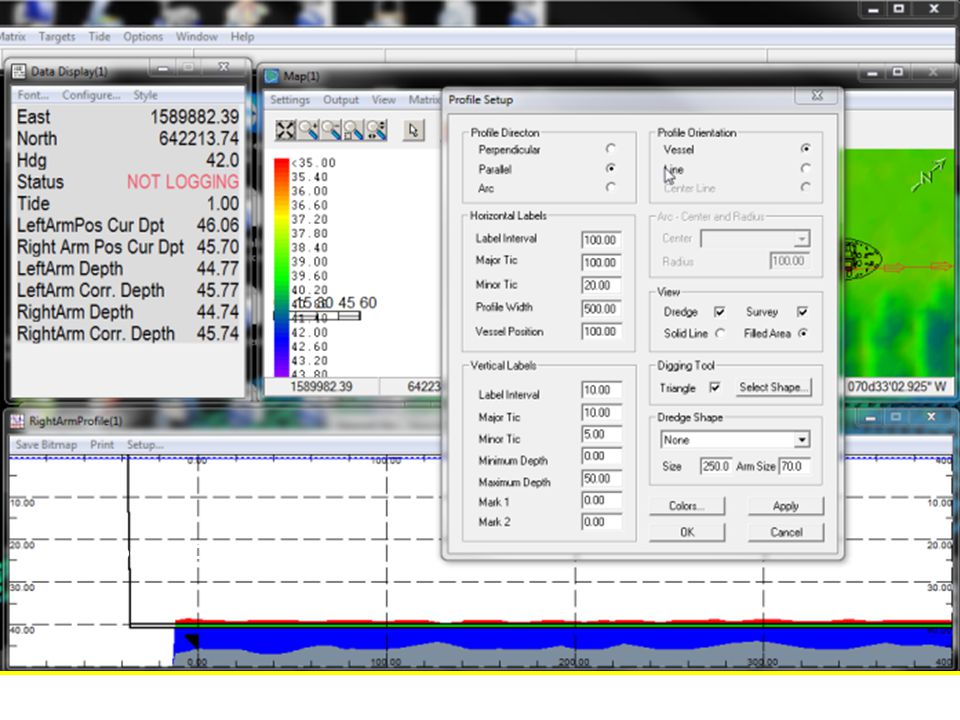

16 Mostrar BMP-Usuario en la Ventana Perfil
Copie su BMP a la carpeta \HYPACK 2014\Shapes Ejecute “Preparación - Editores - Draga BMP” Importe su BMP Seleccione su tipo draga y costado Defina la referencia del nivel del agua Defina la ubicación del punto del muñón Salve DREDGEPACK AVI Programa DRAGA BMP Programa DRAGA BMP

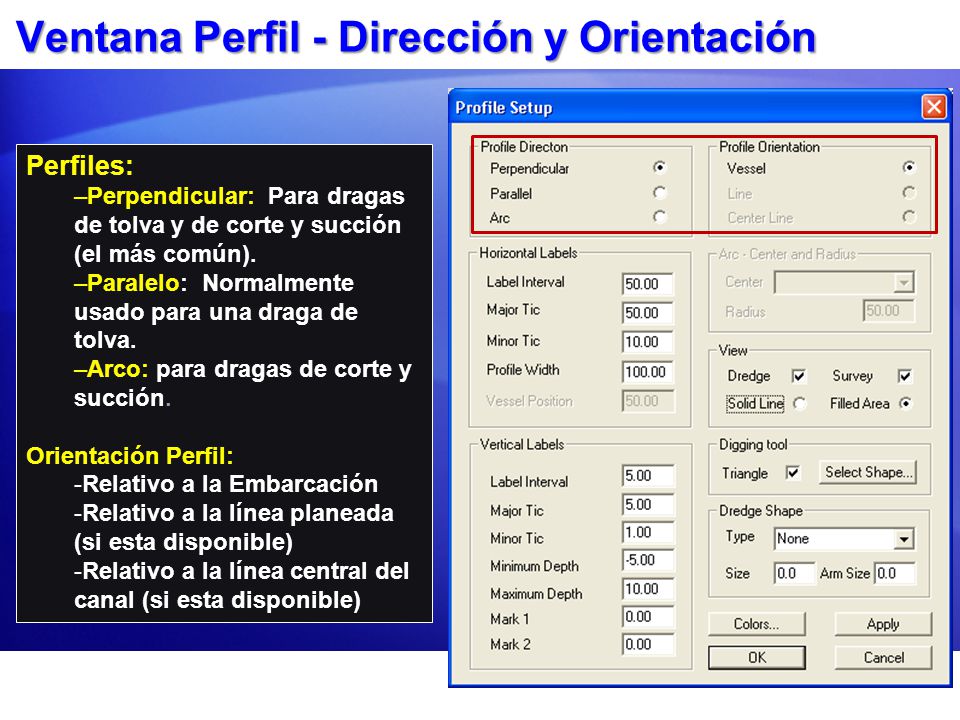

17 Ventana Perfil - Dirección y Orientación
Perfiles: Perpendicular: Para dragas de tolva y de corte y succión (el más común). Paralelo: Normalmente usado para una draga de tolva. Arco: para dragas de corte y succión. Orientación Perfil: Relativo a la Embarcación Relativo a la línea planeada (si esta disponible) Relativo a la línea central del canal (si esta disponible)

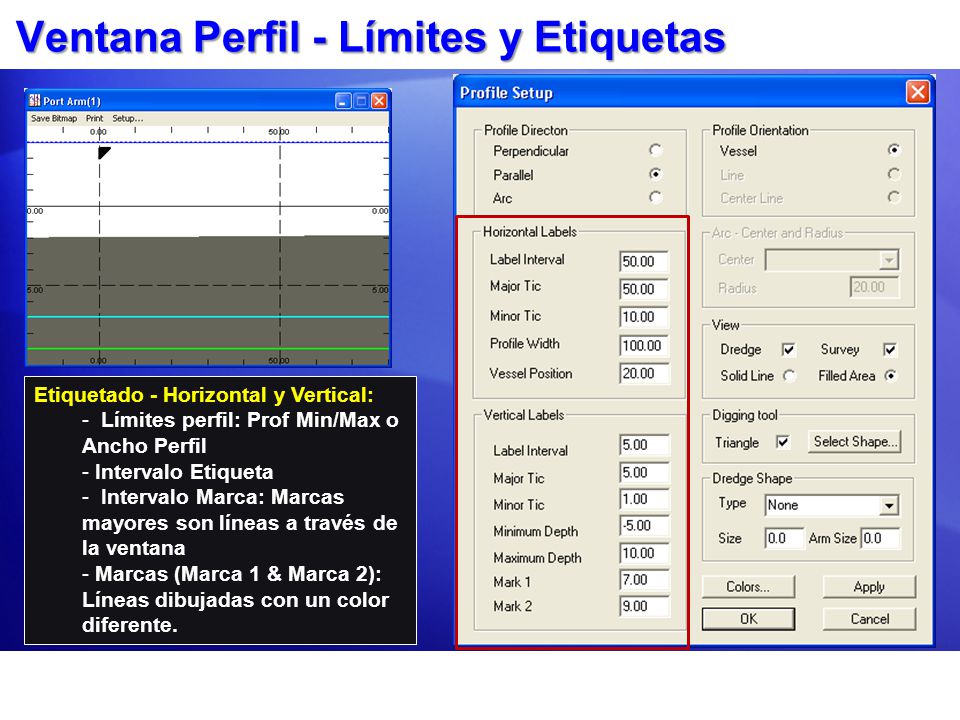

18 Ventana Perfil - Límites y Etiquetas
Etiquetado - Horizontal y Vertical: Límites perfil: Prof Min/Max o Ancho Perfil Intervalo Etiqueta Intervalo Marca: Marcas mayores son líneas a través de la ventana Marcas (Marca 1 & Marca 2): Líneas dibujadas con un color diferente.

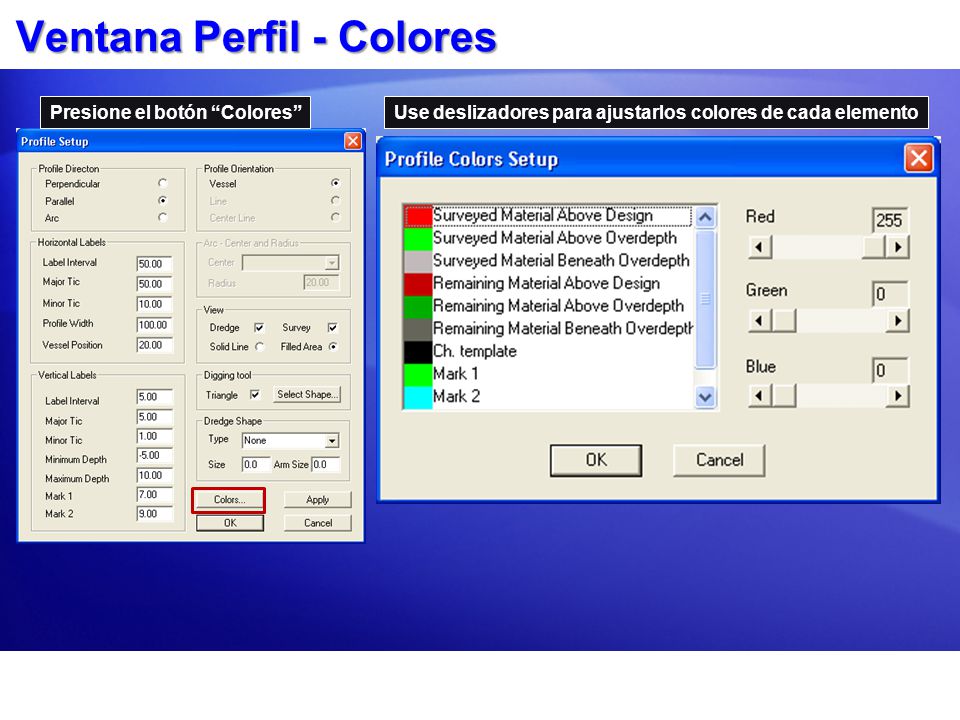

19 Ventana Perfil - Colores
Presione el botón “Colores” Use deslizadores para ajustarlos colores de cada elemento

20 Inspector Silencioso

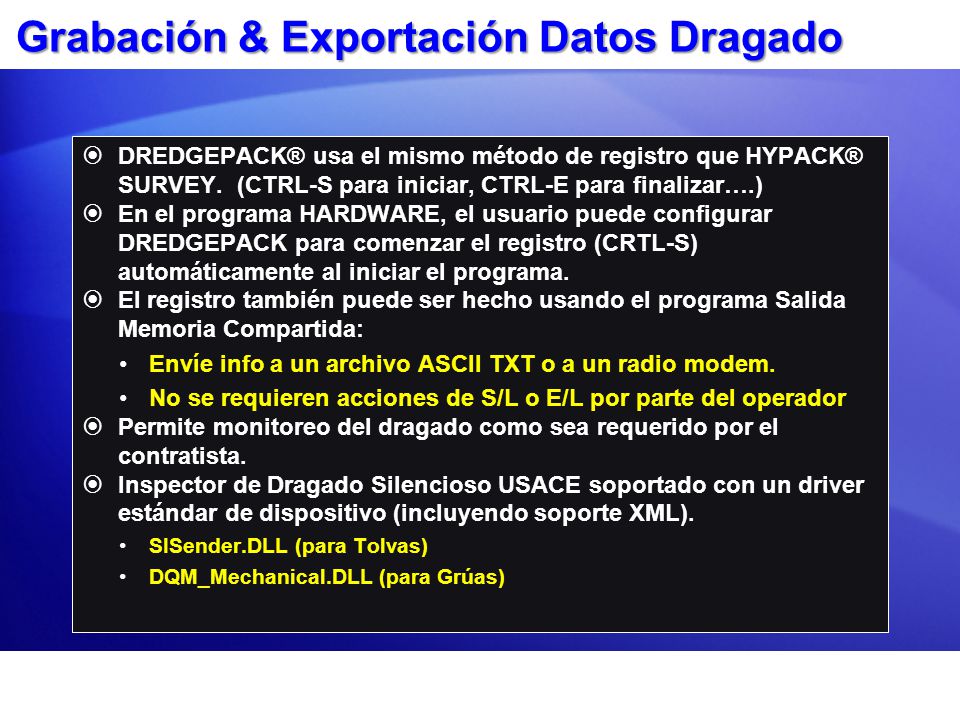

21 Grabación & Exportación Datos Dragado
DREDGEPACK® usa el mismo método de registro que HYPACK® SURVEY. (CTRL-S para iniciar, CTRL-E para finalizar….) En el programa HARDWARE, el usuario puede configurar DREDGEPACK para comenzar el registro (CRTL-S) automáticamente al iniciar el programa. El registro también puede ser hecho usando el programa Salida Memoria Compartida: Envíe info a un archivo ASCII TXT o a un radio modem. No se requieren acciones de S/L o E/L por parte del operador Permite monitoreo del dragado como sea requerido por el contratista. Inspector de Dragado Silencioso USACE soportado con un driver estándar de dispositivo (incluyendo soporte XML). SISender.DLL (para Tolvas) DQM_Mechanical.DLL (para Grúas)

22 Inspector Silencioso: SI Sender.DLL
Envía mensajes a intervalos definidos por el usuario Puebla drivers personalizados (próxima página)

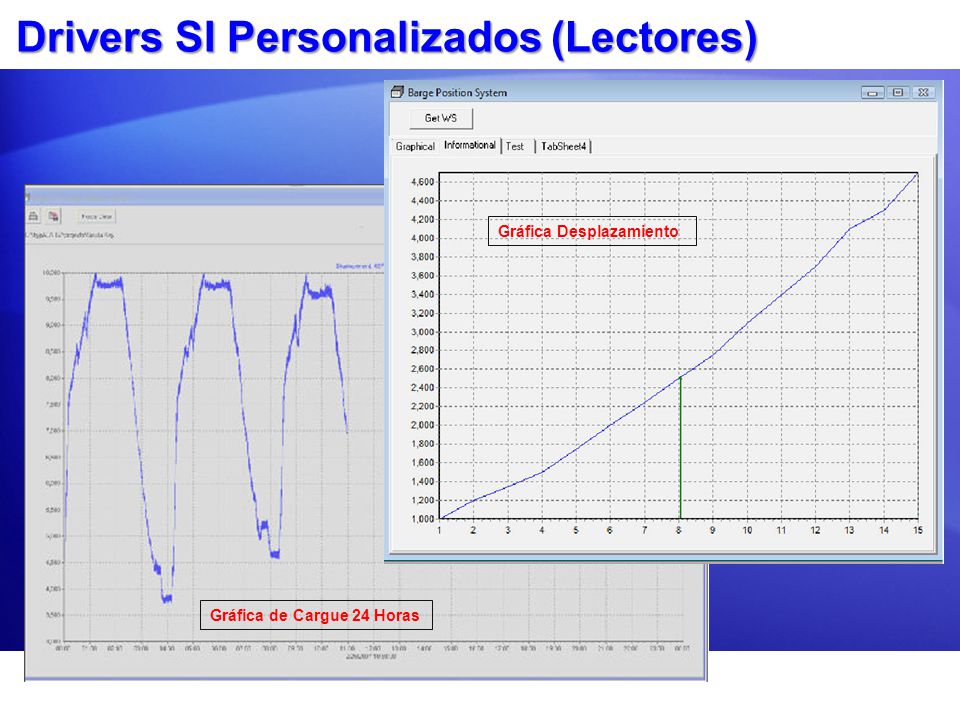

23 Drivers SI Personalizados (Lectores)
Gráfica Desplazamiento Gráfica de Cargue 24 Horas
