2 Luego de más de 5 años trabajando para diferentes empresas de distribución, ELESA S.A., que es una empresa dedicada al mantenimiento, asesoramiento y entrenamiento en TCT a nivel local e internacional, hizo contacto con IMCO Engineering and Construction Co. que es una de las empresas líderes en ingeniería y construcción en los sectores de Gas y Petróleo, Petroquímica, Agua y Electricidad en Kuwait y con presencia en Qatar, UAE e Iraq, estableciendo un acuerdo entre ambas compañías que nos permitiera complementarnos para lograr un crecimiento y desarrollo mutuos. El presente trabajo constituye una muestra de esta sinergia y sus importantes logros. Sinergia IMCO-ELESA

3 El Caso: En Octubre de 2010 luego de una falla en un alimentador subterráneo de la Planta Generadora de Wafra, la cual provee de 20 MW al campo petrolero de SUG, se descubrió que uno de los interruptores en el interruptor-seccionador instalado en la ET de SUG tenía una falla y necesitaba ser reemplazado. Detección de la Falla: Indicador de “No-operación”, mostrando Baja Presión de Gas para operación normal de interrupción

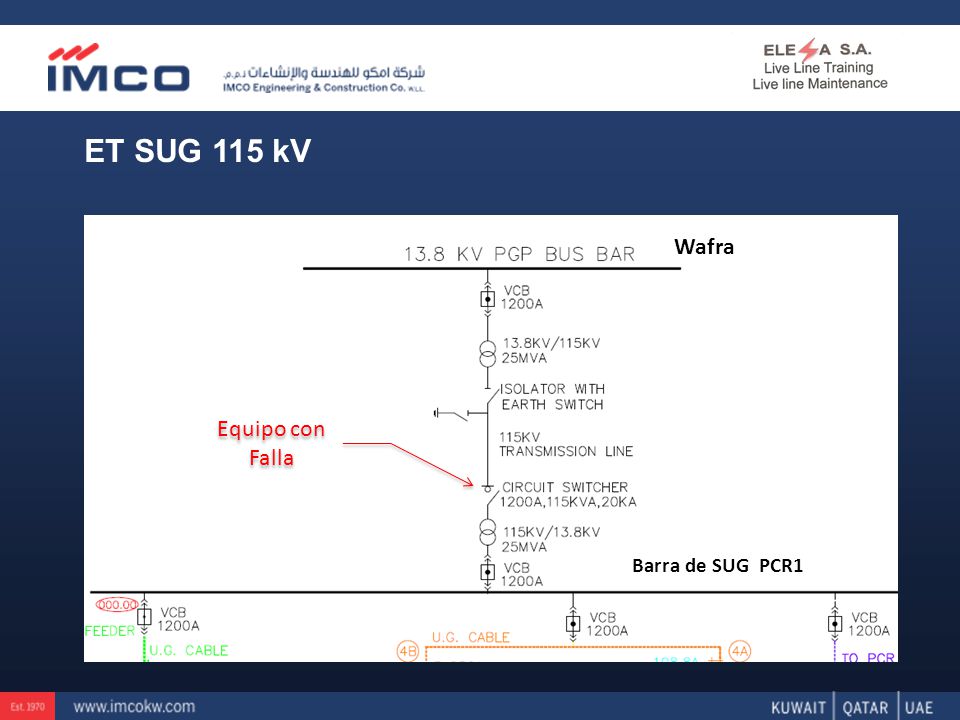

4 ET SUG 115 kV Equipo con Falla Wafra Barra de SUG PCR1

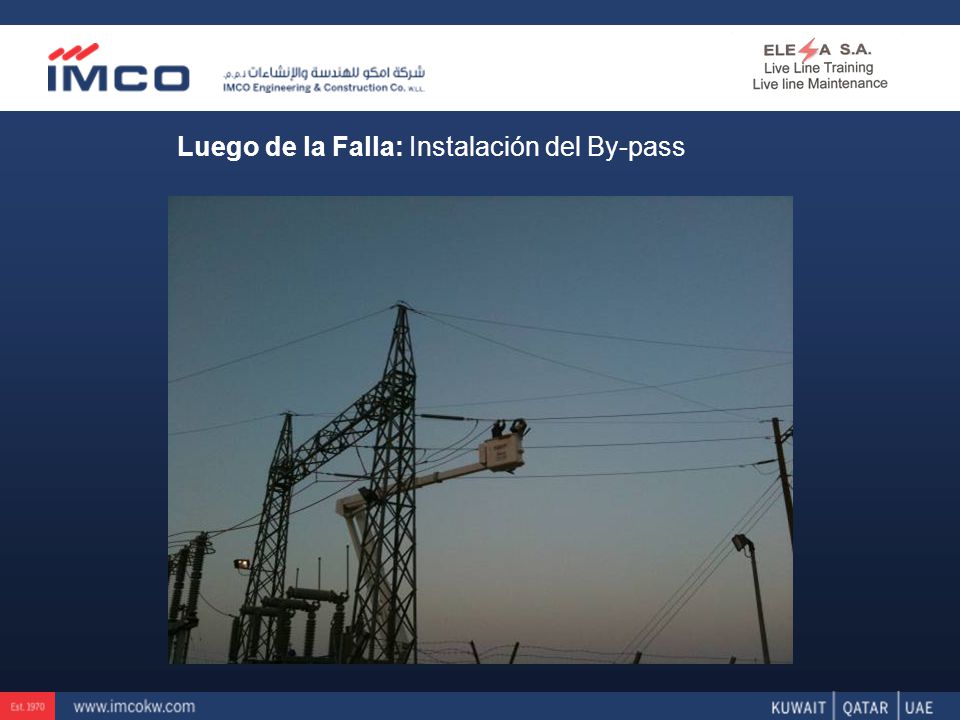

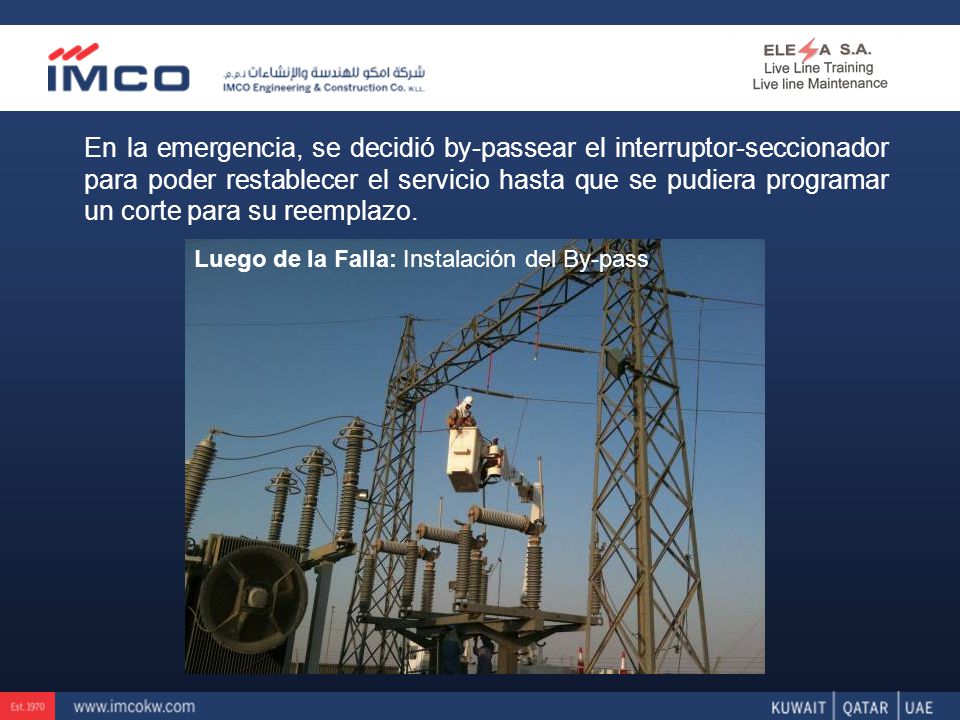

5 En la emergencia, se decidió by-passear el interruptor-seccionador para poder restablecer el servicio hasta que se pudiera programar un corte para su reemplazo. Luego de la Falla: Instalación del By-pass

6

7 Luego de la Falla: Control diario de los puentes del by-pass mediante termografía infraroja

8 By-pass 66 kV Substation, EDEN, October 2003 By-pass ET 66 kV, EDEN, Octubre de 2003 Planteo de la propuesta para realizar el trabajo con tensión: Luego de estudiar la situación, basados en experiencias previas de ELESA en trabajos similares y considerando la disponibilidad de los recursos por parte de IMCO, se propuso al cliente Joint Operations un plan para realizar el trabajo con tensión.

9 Pasos Principales de la Tarea 1.Reemplazo del interruptor fallado 2.Conexión de puentes seccionador- transformador 3.Conexión de puentes seccionador-línea 4.Retiro de puentes de by- pass Temporary by-pass jumpers

10 Reemplazo del Interruptor: Vista general y distancias

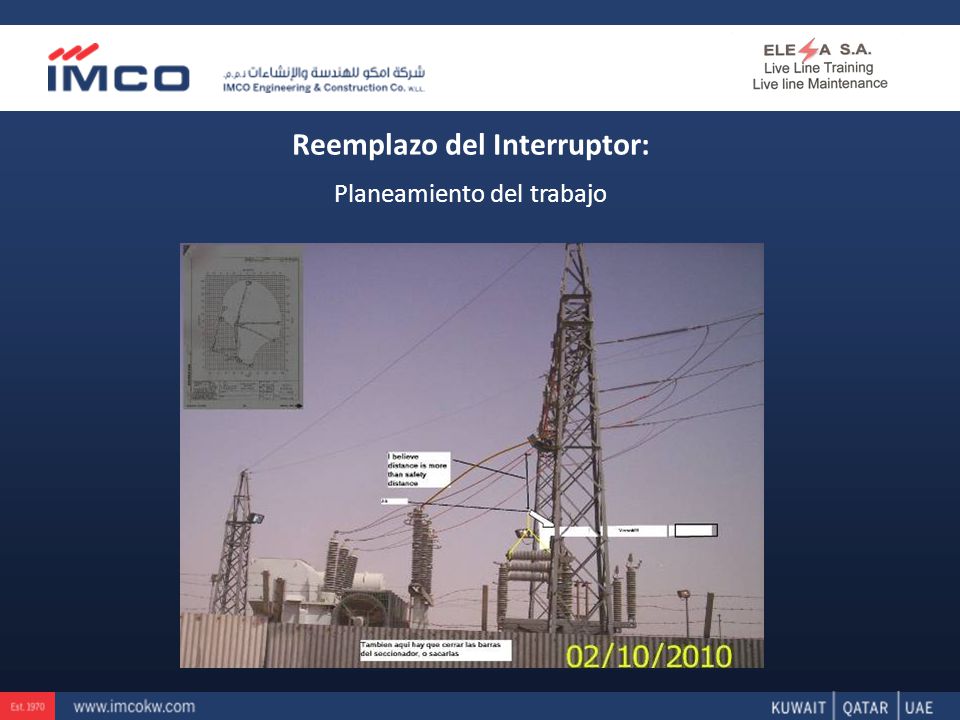

11 Reemplazo del Interruptor: Planeamiento del trabajo

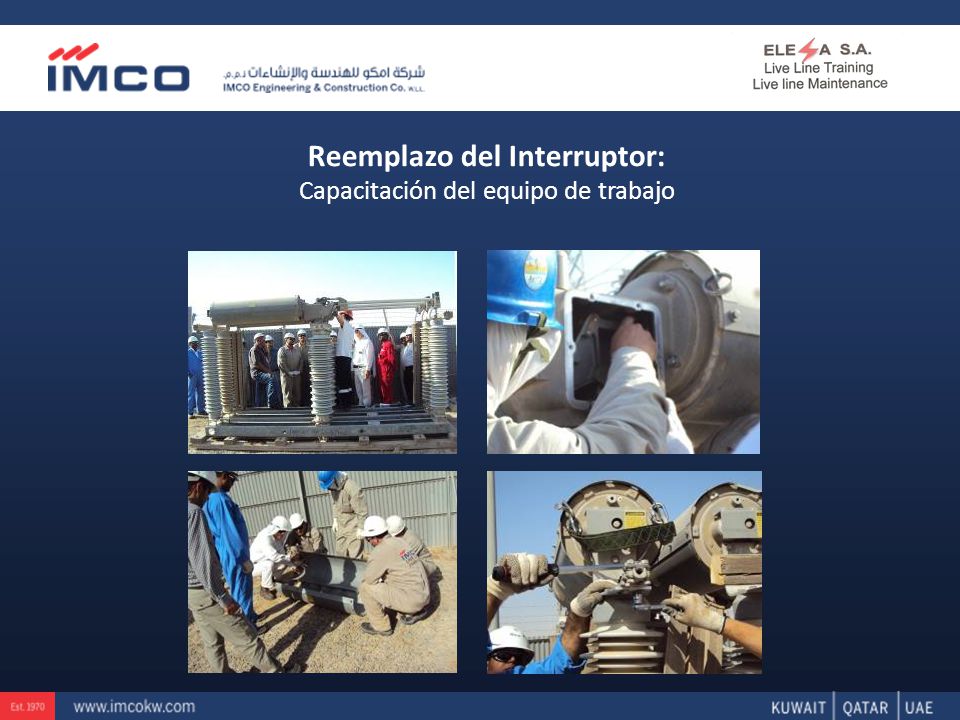

12 Reemplazo del Interruptor: Capacitación del equipo de trabajo

13 Reemplazo del Interruptor: Retiro del interruptor fallado

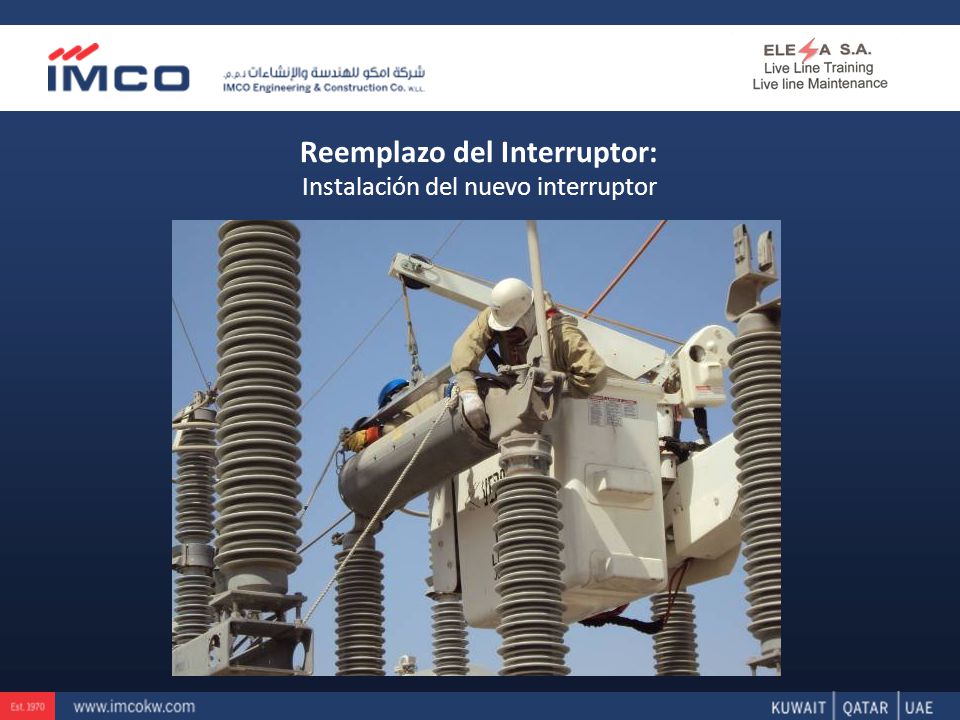

14 Reemplazo del Interruptor: Instalación del nuevo interruptor

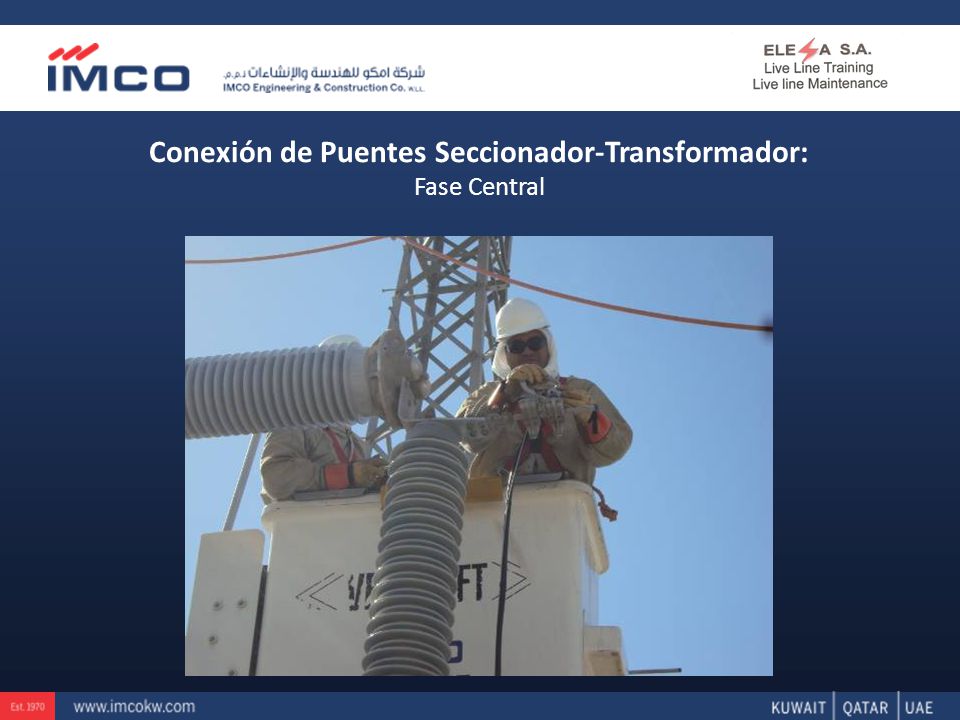

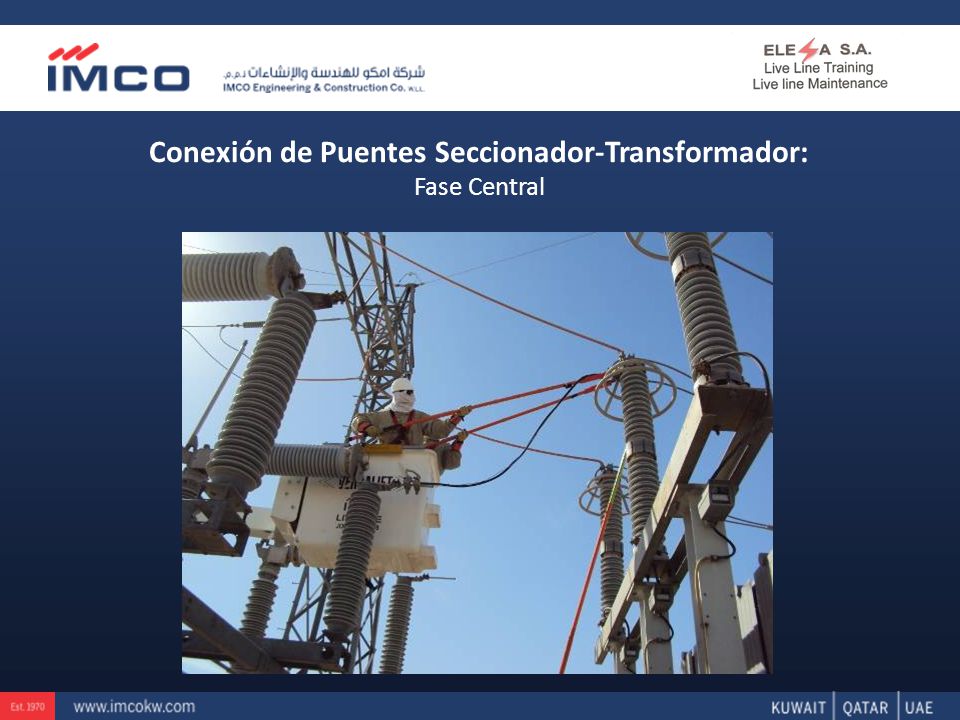

15 Conexión de Puentes Seccionador-Transformador: Fase Central

16

17 Conexión de Puentes Seccionador-Transformador: Fase Externa

18 Conexión de Puentes Seccionador-Transformador: Puentes de conductor 120 mm² Cu extra-flexible (Capacidad Nominal: 400 A), reforzados con cable de acero de 5 mm² para soportar la carga mecánica. Conexión a través de doble grampa pico de pato a cada lado (Capacidad: 400 A cada una)

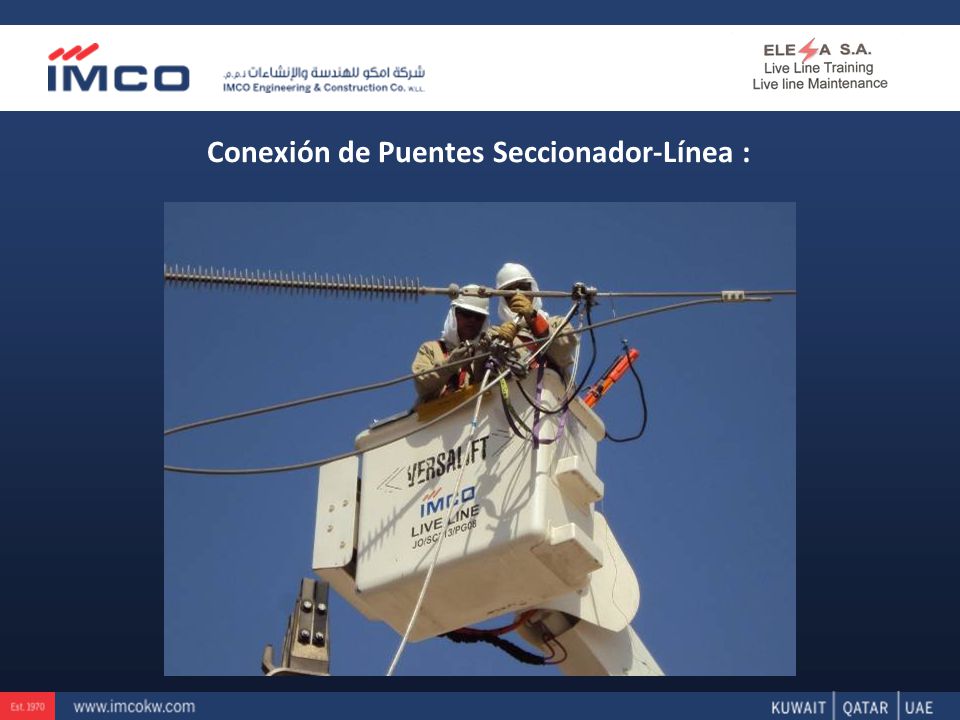

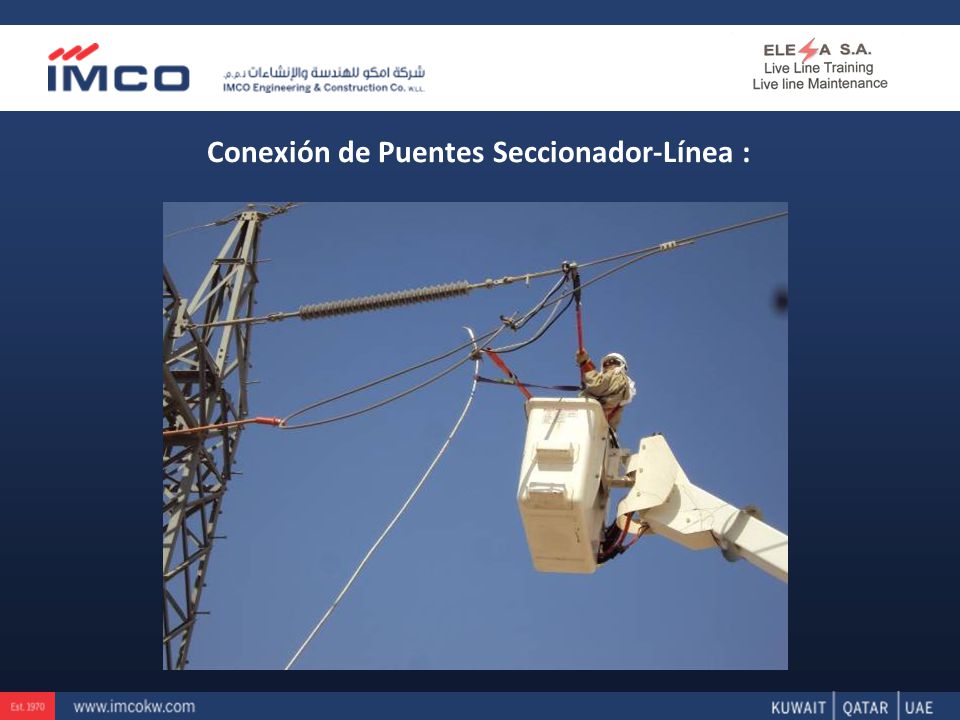

19 Conexión de Puentes Seccionador-Línea :

20

21

22 Paso Final: Retiro de puentes del by-pass temporario Luego de cerrar el seccionador y el interruptor

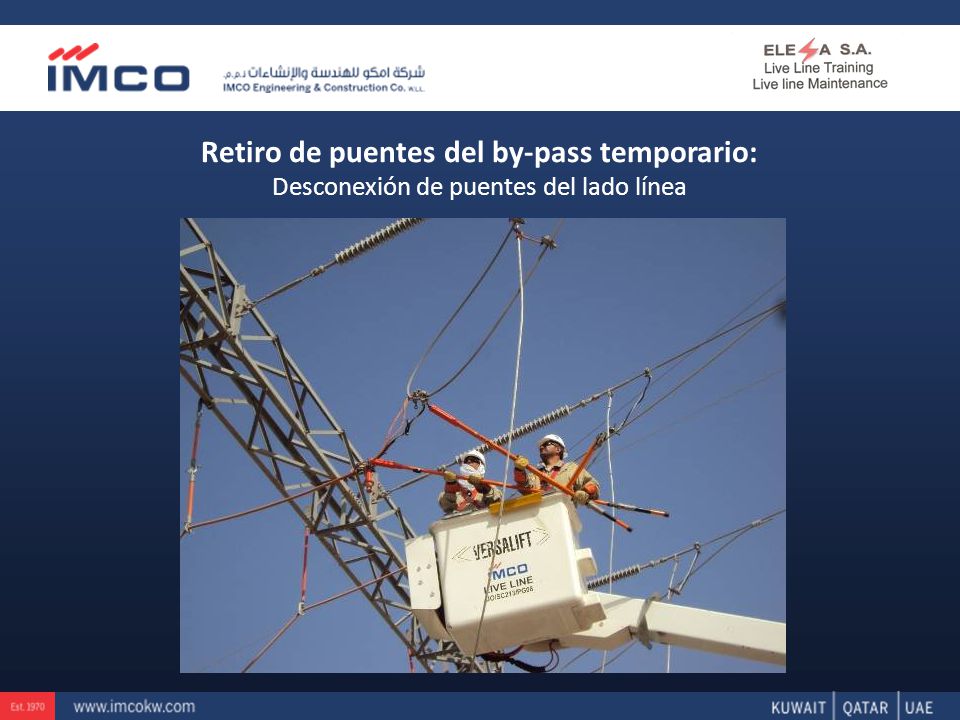

23 Retiro de puentes del by-pass temporario: Desconexión de puentes del lado línea

24 Retiro de puentes del by-pass temporario: Desconexión de puentes del lado transformador

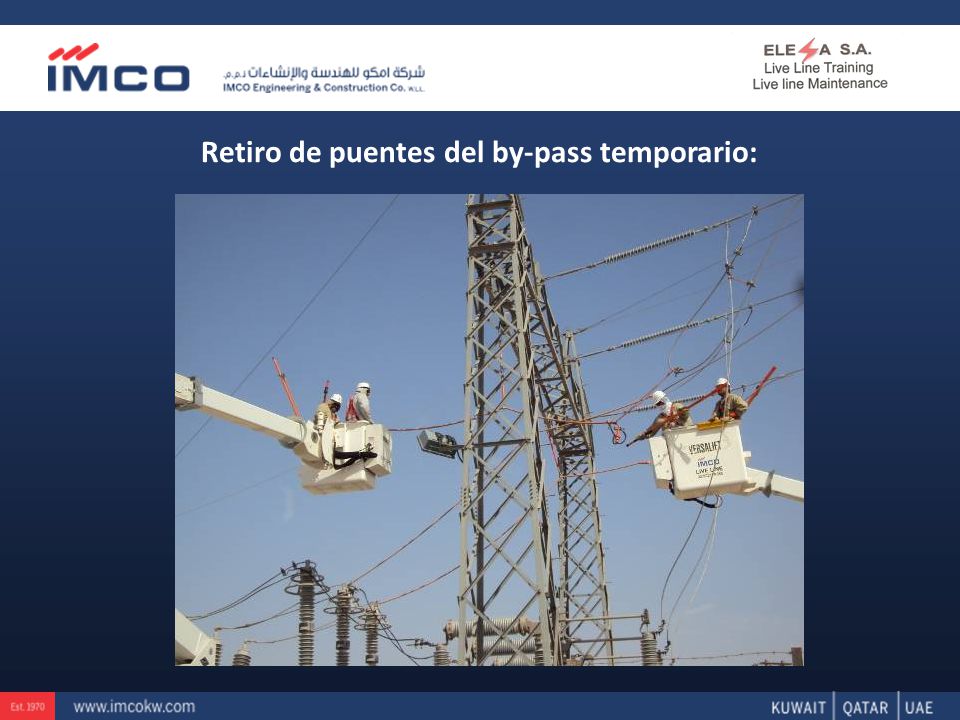

25 Retiro de puentes del by-pass temporario:

26 Retiro de puentes del by-pass temporario: Retiro del conductor del viejo puente

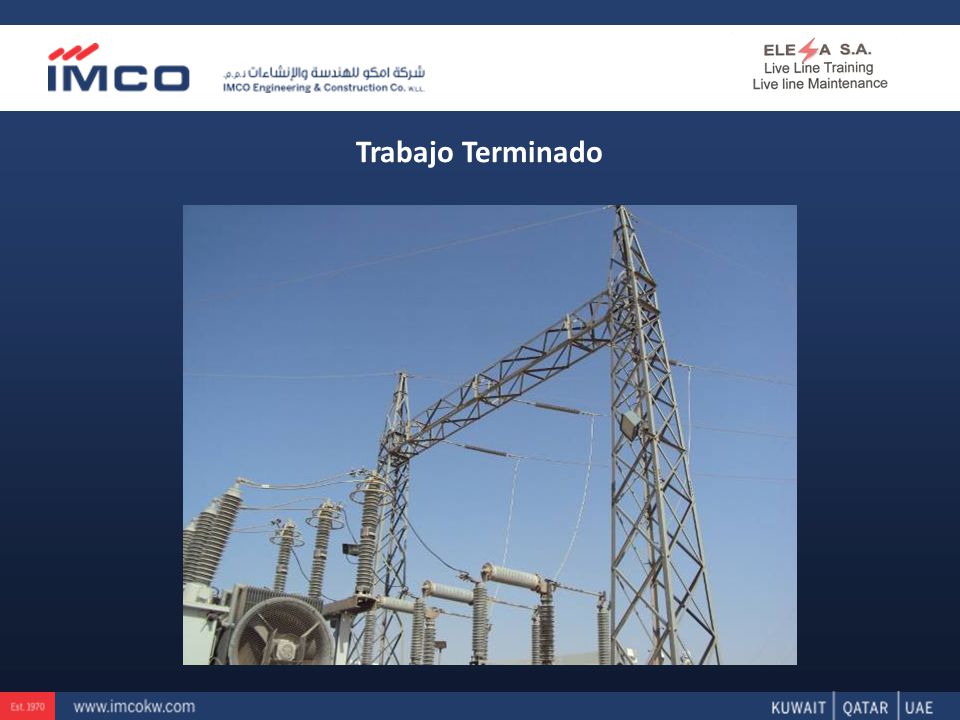

27 Trabajo Terminado

28

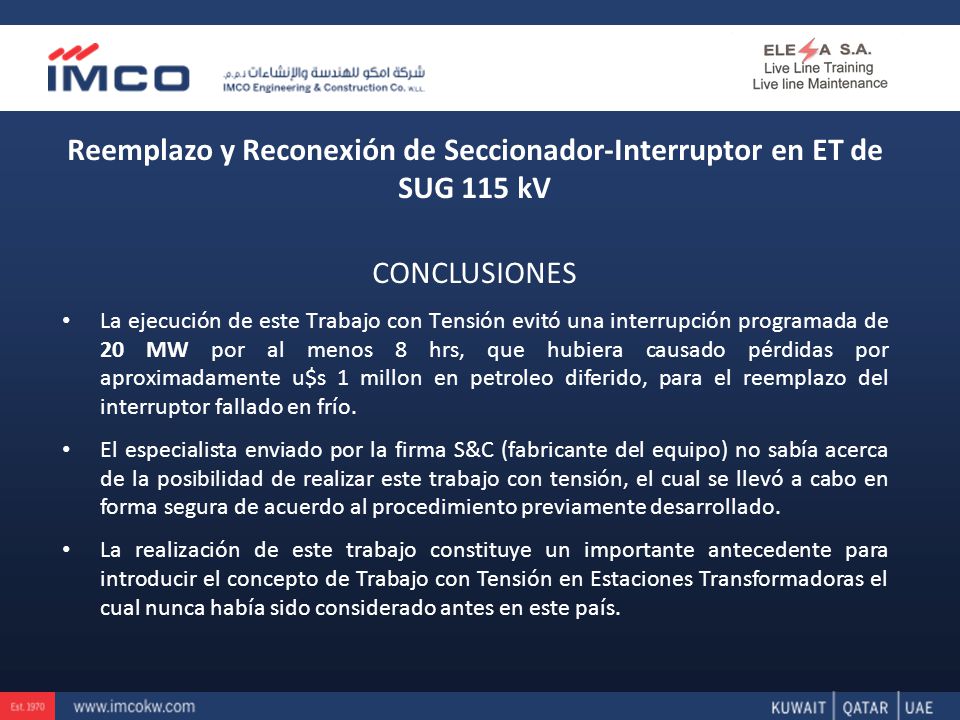

29 Reemplazo y Reconexión de Seccionador-Interruptor en ET de SUG 115 kV CONCLUSIONES La ejecución de este Trabajo con Tensión evitó una interrupción programada de 20 MW por al menos 8 hrs, que hubiera causado pérdidas por aproximadamente u$s 1 millon en petroleo diferido, para el reemplazo del interruptor fallado en frío. El especialista enviado por la firma S&C (fabricante del equipo) no sabía acerca de la posibilidad de realizar este trabajo con tensión, el cual se llevó a cabo en forma segura de acuerdo al procedimiento previamente desarrollado. La realización de este trabajo constituye un importante antecedente para introducir el concepto de Trabajo con Tensión en Estaciones Transformadoras el cual nunca había sido considerado antes en este país.

30 Lecciones Aprendidas La conjunciónde personal calificado, y equipamiento necesario junto al trabajo en equipo para el desarrollo del procedimiento y la explicación del mismo a la gente que toma las decisiones, permitió la realización de un trabajo inédito en el país y probablemente en toda la región del Golfo. Recomendación Pensar que un mantenimiento con TCT en Estación Transformadora es posible hasta que se demuestre lo contrario, y no al revés.
