1 11 TCT Interurbana - CITTES BY PASS EN 33KV PARA MANTENIMIENTO DE EQUIPOS EN ET

2 2 Generalidades

3 3

4 4 Información Básica de EDEN km 2 de Área de Concesión Km de Líneas MT Clientes 765 Empleados 15 Brigadas TCT

5 5 Capacitación – Manual Técnico

6 6 [ IT ] Información técnica [ MTS ] Método de Trabajo Seguro [ AR ] Análisis de Riesgo [ MTCT ] Método de Trabajo Con Tensión [HS] Hojas de Seguridad Capacitación – Manual Técnico Elementos

7 7 Capacitación – Manual Técnico Métodos de Trabajo Seguro

8 8 Capacitación – Manual Técnico Métodos de Trabajo Seguro

9 9 Capacitación – Manual Técnico Métodos de Trabajo Seguro

10 10 Capacitación – Manual Técnico Métodos de TcT

11 11 Capacitación – Manual Técnico Análisis de Riesgos

12 12 Permiso COD COMIENZO DE LA TAREA Lista de chequeos Análisis de Riesgos – permiso de trabajo

13 13 Los trabajos se enfocan en hacer un by-pass entre la salida del seccionador de línea y una de las barras de la ET Descripción de los TcT

14 14 Seccionador de corte tripolar de entrada desde la línea a la ET 33/13,2kV. Descripción de los TcT

15 15 En este caso se trata de reparar un punto resistivo con generación de temperatura por el pasaje de 160 A de carga en 33kV sobre el único seccionador de entrada desde la línea a la ET 33/13,2kV. Descripción de los TcT

16 16 Para realizar el trabajo es necesario contar con las herramientas habituales de TCT más tres tramos de 30 mt de cable subterráneo unipolar mallado, según norma IRAM 2022 e IRAM 2178 de 70 mm de sección de Cu Descripción de los TcT

17 17 Aislador de 33kV polimerico preparado con sus accesorios mecanicos y electricos para realizar el montaje del CASMT de 33 kV Descripción de los TcT

18 18 Los cables y aisladores son sometidos a ensayos de rutina antes de su utilización, reflejando los datos medidos en una planilla con valores históricos para que pueden ser comparados con anteriores siguiendo los lineamientos de la norma IRAM Descripción de los TcT

19 19 Se identifica el equipo a reparar y su configuración en la ET. Descripción de los TcT

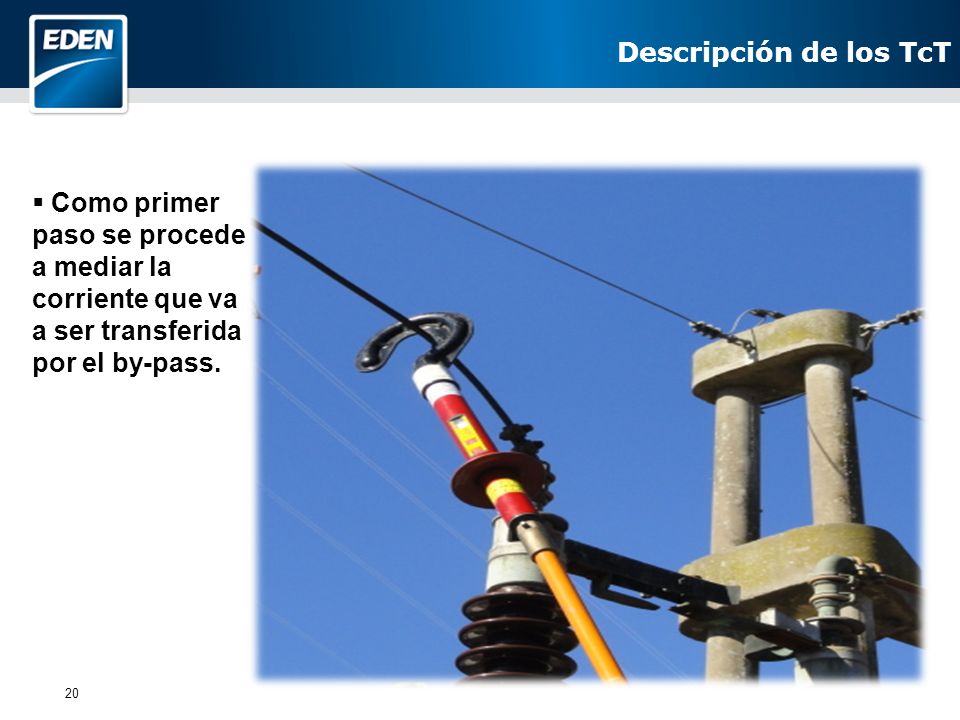

20 20 Como primer paso se procede a mediar la corriente que va a ser transferida por el by-pass. Descripción de los TcT

21 21 Limpieza de los puntos de conexión. Conexión de los cables en forma simultanea en ambos extremos. Descripción de los TcT

22 22 Se va conectando las fases, primero de un extremo, y luego cerrando la carga a distancia con bastón retráctil. Descripción de los TcT

23 23 Luego se procede a abrir el seccionador y se controla la carga que toma cada cable del by-pass. Descripción de los TcT

24 24 Se completa la operación protegiendo el equipo para aplicar el método de mano enguantada. Descripción de los TcT

25 25 EDEN SA Pellegrini 1023, 10° piso Buenos Aires, Argentina L inieros Jose Cavallo Martín Andrés Nicolás Alonso Sergio Martino
