Proyecciones M.C. Beatriz Sabino Moxo.

Presentación del tema: "Proyecciones M.C. Beatriz Sabino Moxo."— Transcripción de la presentación:

1 Proyecciones M.C. Beatriz Sabino Moxo

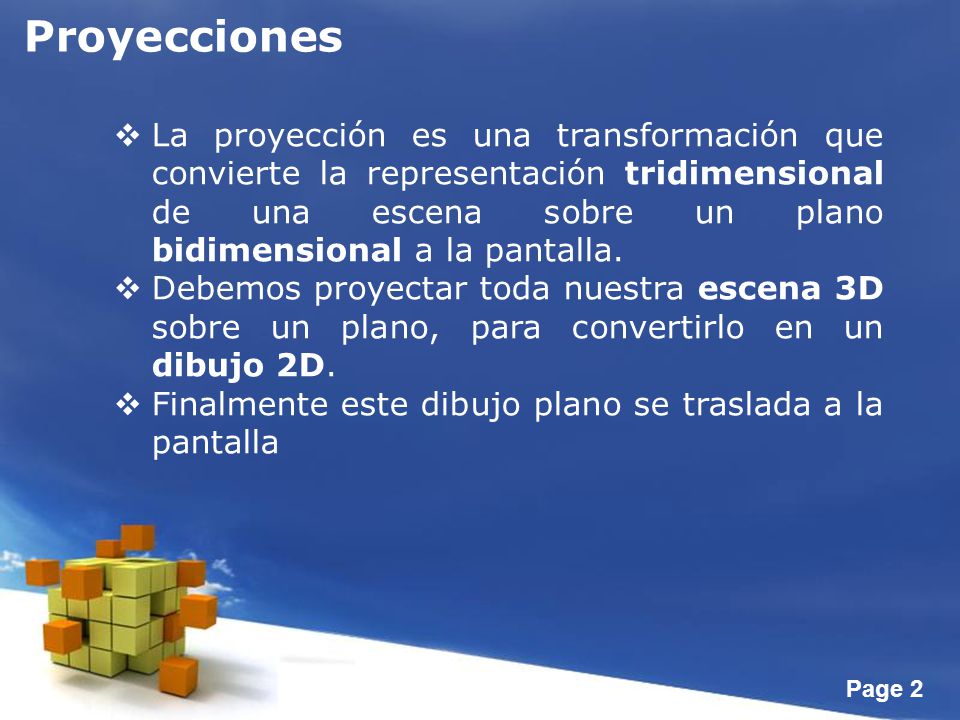

2 Proyecciones La proyección es una transformación que convierte la representación tridimensional de una escena sobre un plano bidimensional a la pantalla. Debemos proyectar toda nuestra escena 3D sobre un plano, para convertirlo en un dibujo 2D. Finalmente este dibujo plano se traslada a la pantalla

3 Proyecciones

4 Sistema básico de visión 3D
El sistema de visión tridimensional de los humanos tiene como tarea, proyectar una escena 3D en un plano 2D [Hollash 91].

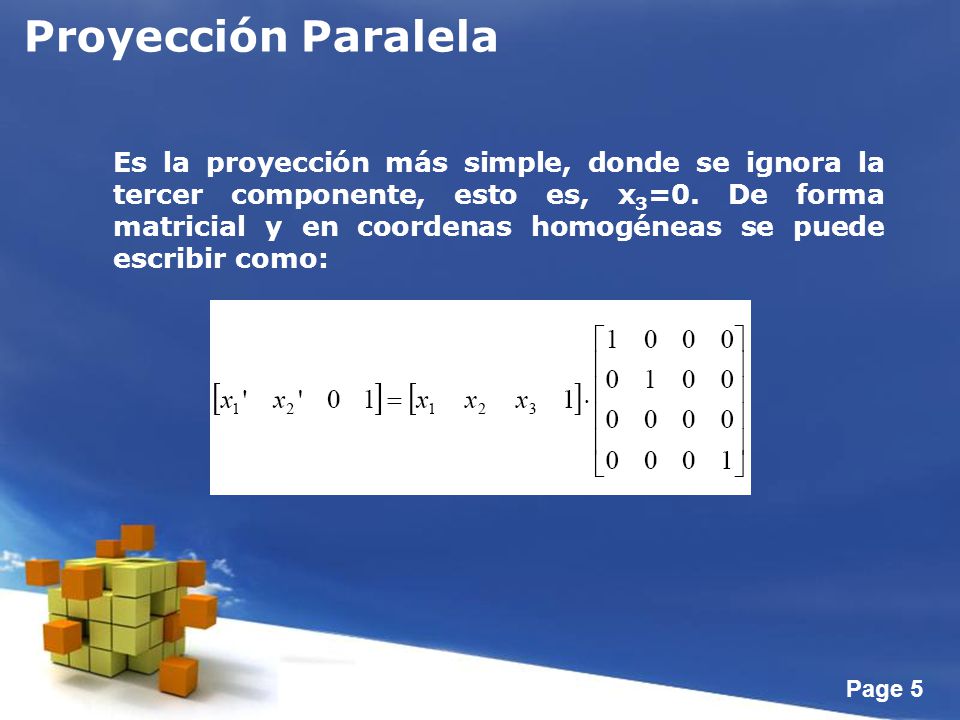

5 Proyección Paralela Es la proyección más simple, donde se ignora la tercer componente, esto es, x3=0. De forma matricial y en coordenas homogéneas se puede escribir como:

6 Proyección Paralela Sesgada-Caballera
Ecuaciones: x’= f(x,y,z) y’= f(x,y,z) x’= x-Lzcos y’= y-Lzsen Donde: L: 0 – 1 : 30° - 60°

7 Proyección Perspectiva

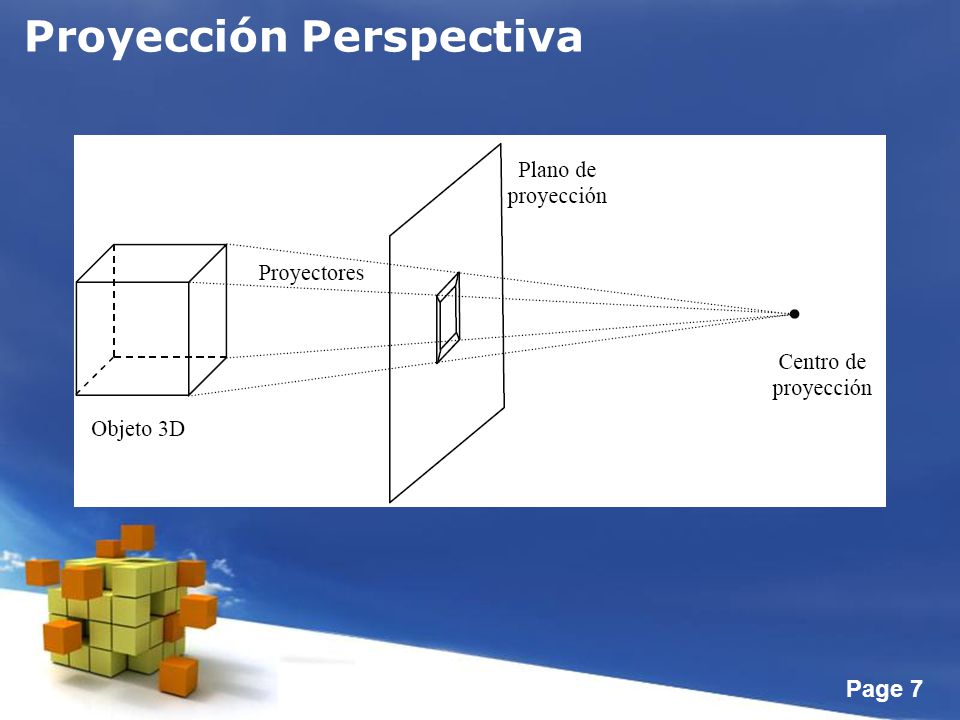

8 Proyección Perspectiva

9 Proyección Perspectiva

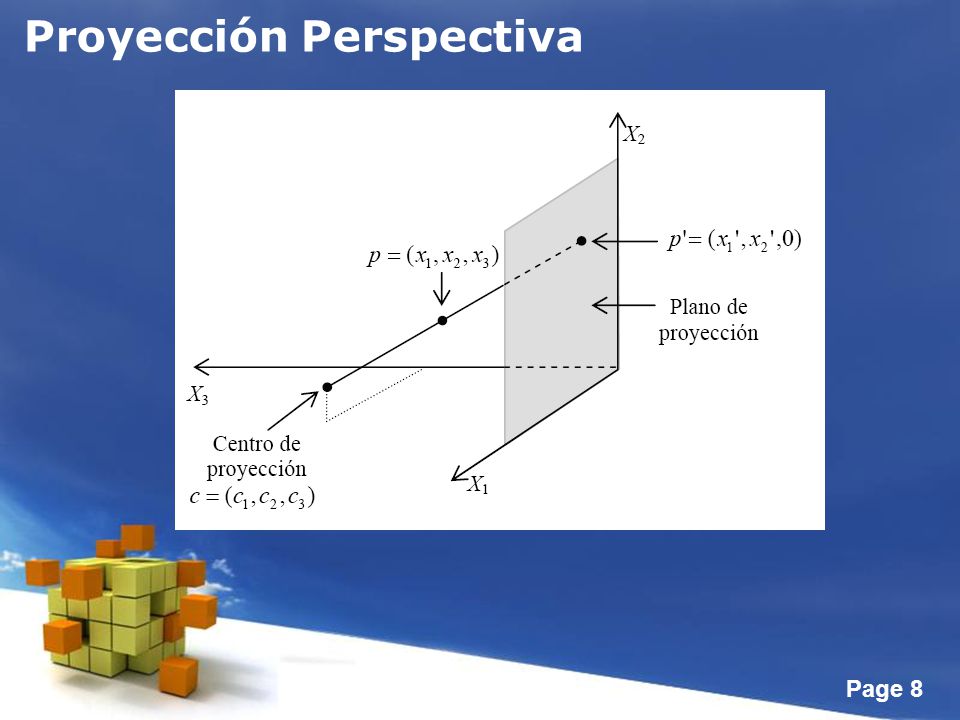

Sea c=(c1,c2,c3) el centro de proyección, X1,X2 el plano de proyección y p=(x1,x2,x3) Є R3, un punto cuya proyección en el plano es p’=(x1’,x2’,0). Los valores de x1’ y x2’ se pueden calcular haciendo uso de la ecuación paramétrica de la recta (p’=p+t.d) de la siguiente forma: x1’= x1 + t.(x1-c1) x2’= x2 + t.(x2-c2) 0= x3 + t.(x3-c3)

10 GRACIAS
