1 Módulo V. Problemática a resolver: PROCESO DE AMPLIACIÓN POR PUNTOS,(DE APROXIMADAMENTE 50 CM A 10 METROS) DE LA ESCULTURA “TRITÓN”,DE MANOLO GONZÁLEZ, REALIZADA EN POREXPÁN.

2 El primer paso ha sido elaborar, en este caso, también en porexpán, el estudio o boceto de la escultura que se ha ampliado.

3 En la fotografía podemos observar el lijado del porexpán en la composición que representa el nexo con el mar; la ola.

4 En la fotografía podemos observar la figura del tritón a medio tallar, y las uniones del corcho realizadas con espuma de poliestireno expandido.

5 El tritón en fase más avanzada de talla, y la representación de una figura a los pies, para crear una idea de la escala.

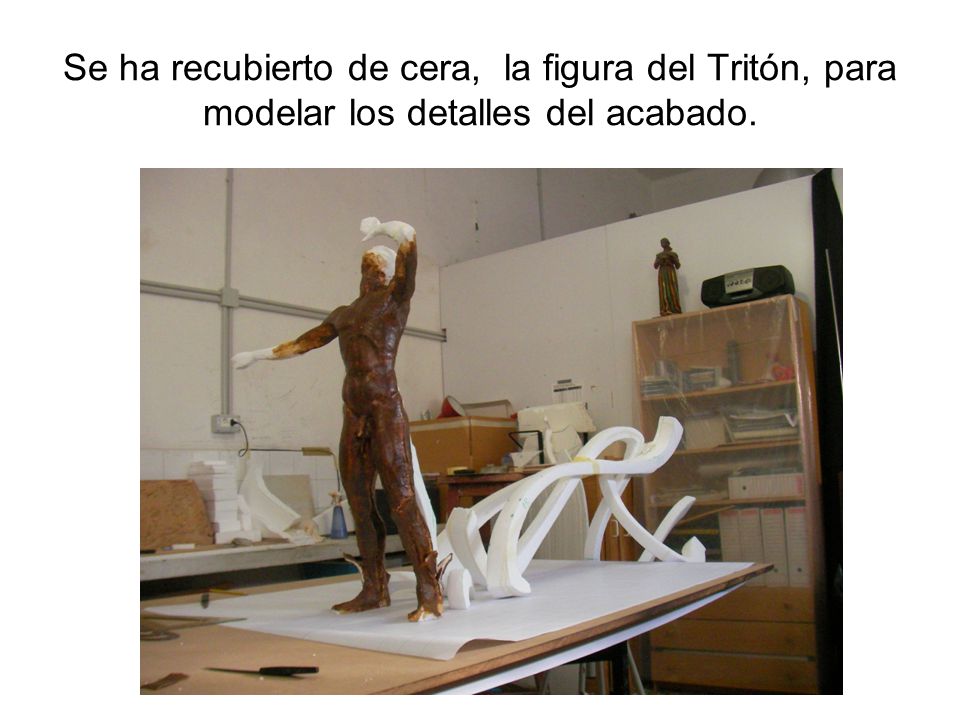

6 Se ha recubierto de cera, la figura del Tritón, para modelar los detalles del acabado.

7

8

9 Podemos observar la figura del Tritón, acabada con la capa de cera y una figura a los pies para dimensionar la escala.

10

11 En la nave donde se realizó la ampliación, en bloques de porexpán de aproximadamente 2,5 x 2,5 x2,5 metros.

12 Comprobando las dimensiones de los bloques de porexpán

13 La ampliación por puntos consiste básicamente en coger puntos de referencia marcando las tres coordenadas en el original, y transportándolos al bloque de porexpán, multiplicando por un coeficiente fijo de ampliación. Para ello se fabrica una jaula en la que se inserta la escultura, y en ella una regla de se desliza marcando las horizontales y verticales. Sobre la regla hay una barra, que deslizándose marca la profundidad.

14

15

16 Una vez se tienen las coordenadas de por donde hay que cortar, se desbastó con un artilugio que consiste en una resistencia cuya intensidad se puede regular y entre los dos polos se coloca un hilo de nicrón que tiene la propiedad de calentarse, pudiendo así cortar cómodamente el porexpán.

17 En la fotografía podemos observar los puntos que se fueron tomando, para marcar los contornos por los cuales se cortó.

18

19

20

21 Después de cortar con el hilo de nicrón, el escultor se fue acercando al resultado final, tallando con cuchillos jamoneros y terminando con limas y lijas de grano medio.

22 En las fotos podemos ver como se usa el hilo de nicrón para desbastar

23

24 Se dejó la huella del bloque por arriba y por abajo, para no necesitar una jaula al pasar los puntos, y tomar las referencias desde esas medidas.

25

26

27

28

29

30

31 Podemos observar cómo se desbastó con el hilo de nicrón

32

33

34

35

36

37

38

39 Podemos observar cómo Manolo González fue dando forma con el cuchillo, en este caso, a uno de los brazos

40

41

42 Podemos observar a los ayudantes marcando los puntos, con rotuladores, del torso.

43

44 En la parte superior del bloque podemos observar el traslado de la métrica de los puntos. Las nuevas medidas de la ampliación en la “jaula” del bloque.

45

46 Una vez montados los bloques de las piernas con la grúa, se montó el andamio para poder seguir tallando.

47 Los dos bloques unidos se trataron como uno, ajustando la talla de las rodillas.

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70 Posteriormente se cubrió el porexpán con cera roja para acabar los modelados y las texturas.

71

72

73

74 El acabado de los pies se hizo con placas de cera

75

76 Podemos observar cómo se despiezó con el hilo de nicrón para la posterior fundición en bronce a la arena.

77
