Introducción al Osciloscopio y al Generador de Funciones Gonzalo Penalva Torregrosa.

Presentaciones similares


Presentación del tema: "Introducción al Osciloscopio y al Generador de Funciones Gonzalo Penalva Torregrosa."— Transcripción de la presentación:

1 Introducción al Osciloscopio y al Generador de Funciones Gonzalo Penalva Torregrosa

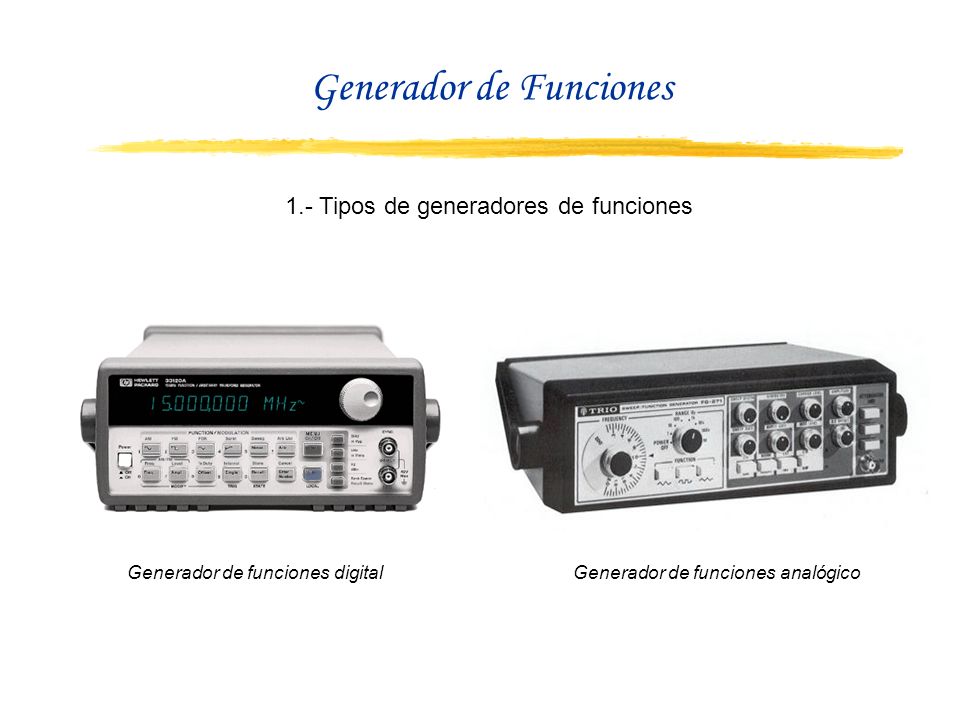

2 1.- Tipos de generadores de funciones Generador de funciones digitalGenerador de funciones analógico Generador de Funciones

3 2.- Señales producidas por el generador de funciones Señal senoidalSeñal cuadrada Señal triangularSeñal de diente de sierra Parámetros: Forma de onda Amplitud Frecuencia Nivel de offset Ciclo de trabajo Generador de Funciones

4 3.- Señales producidas por el generador de funciones Señal de Electrocardiograma Señal modulada en amplitud Ruido blanco Generador de Funciones

5 4.- Controles del generador de funciones Panel frontal del generador de funciones analógico Generador de Funciones

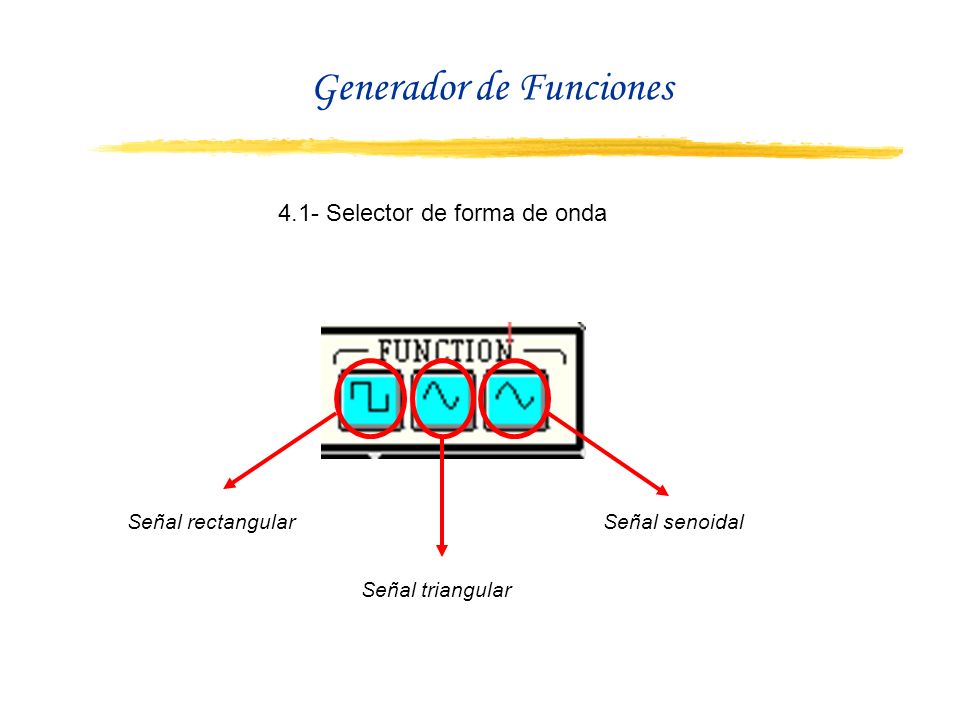

6 4.1- Selector de forma de onda Señal rectangular Señal triangular Señal senoidal Generador de Funciones

7 4.2- Selector de banda de frecuencia Rango de frecuencias de 10KHz a 100KHz Generador de Funciones

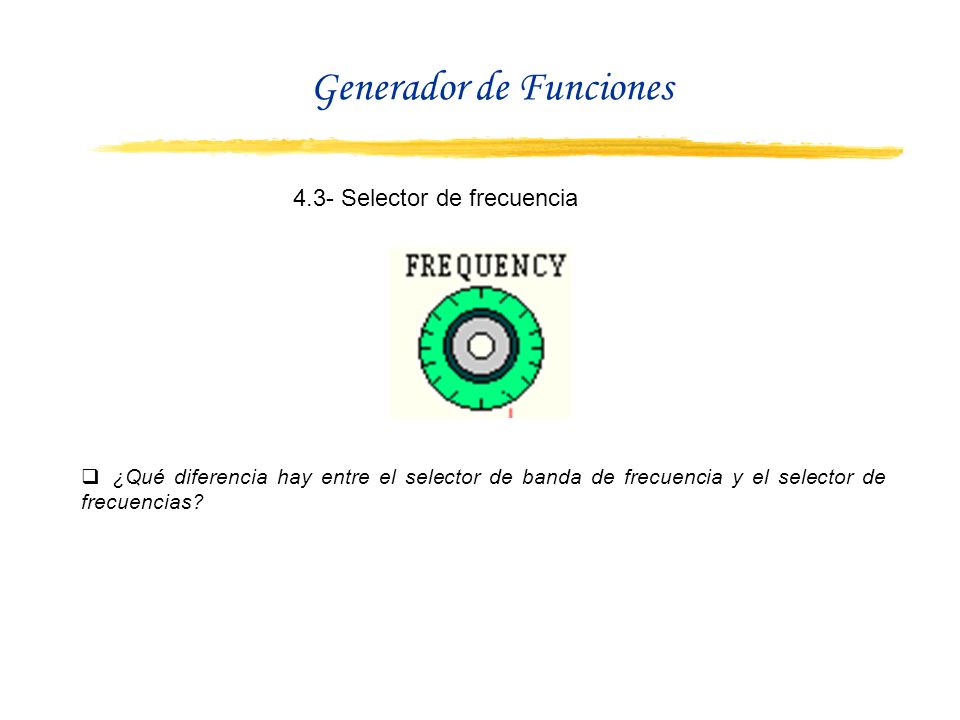

8 4.3- Selector de frecuencia ¿Qué diferencia hay entre el selector de banda de frecuencia y el selector de frecuencias? Generador de Funciones

9 4.4- Control de amplitud y offset ¿Cuál es la diferencia entre la amplitud y el offset de una señal alterna? Generador de Funciones

10 4.5- Terminal de señal de salida Salida principal de 600Ω, para la mayoría de las aplicaciones Salida TTL, para circuitos digitales TTL Generador de Funciones

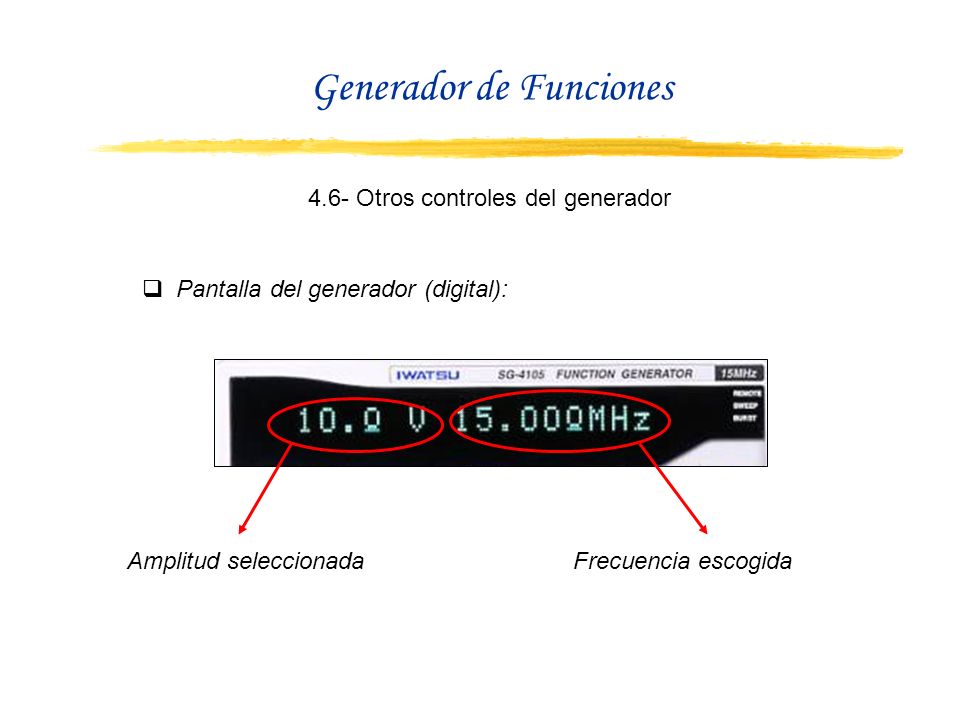

11 4.6- Otros controles del generador Pantalla del generador (digital): Amplitud seleccionadaFrecuencia escogida Generador de Funciones

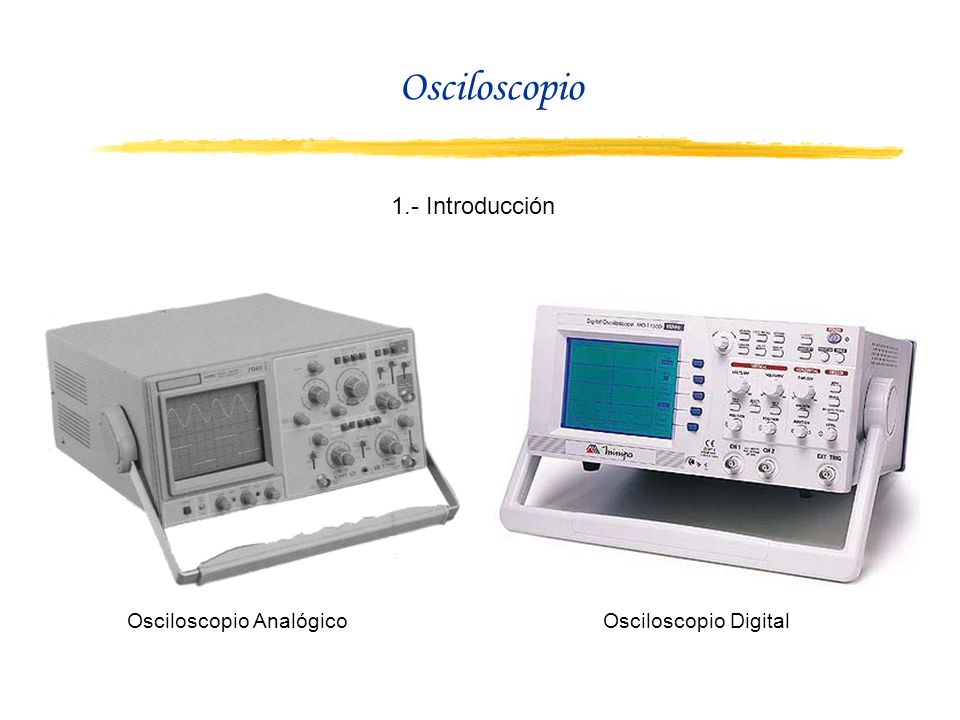

12 1.- Introducción Osciloscopio AnalógicoOsciloscopio Digital Osciloscopio

13 2.- Controles del osciloscopio Panel frontal Osciloscopio

14 2.- Controles del osciloscopio Pantalla Posición vertical Posición horizontal Osciloscopio

15 2.- Controles del osciloscopio Sistema de visualización

16 Osciloscopio 2.- Controles del osciloscopio Sistema vertical Amplificador vertical: Tipo de acoplamiento:

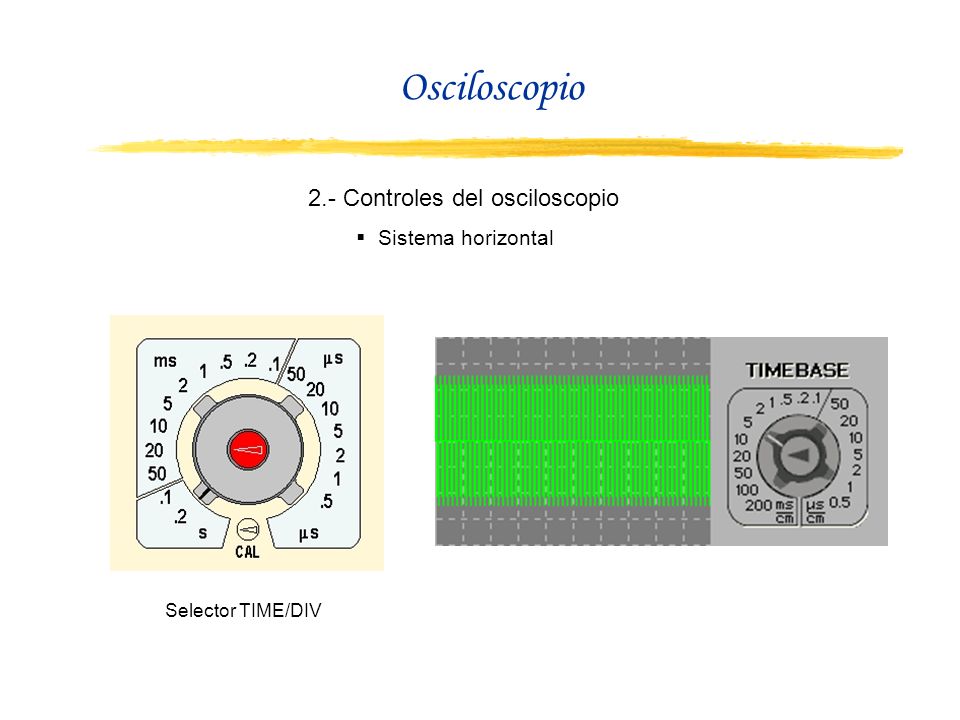

17 2.- Controles del osciloscopio Sistema horizontal Selector TIME/DIV Osciloscopio

18 3.- Diagrama de bloques. Simulación Osciloscopio

19 El Osciloscopio URL: Using an oscilloscope URL: Bibliografía
