1 1 Tecnología Electrónica de Computadores Manejo de Equipos de Prácticas (Osciloscopio, Generador de Funciones, Fuente de Alimentación y Multímetro)

2 2 Tecnología Electrónica de Computadores Parte de los equipos que van a ser utilizado para las prácticas de esta asignatura son: Osciloscopio Generador de Funciones Fuente de Alimentación Multímetro

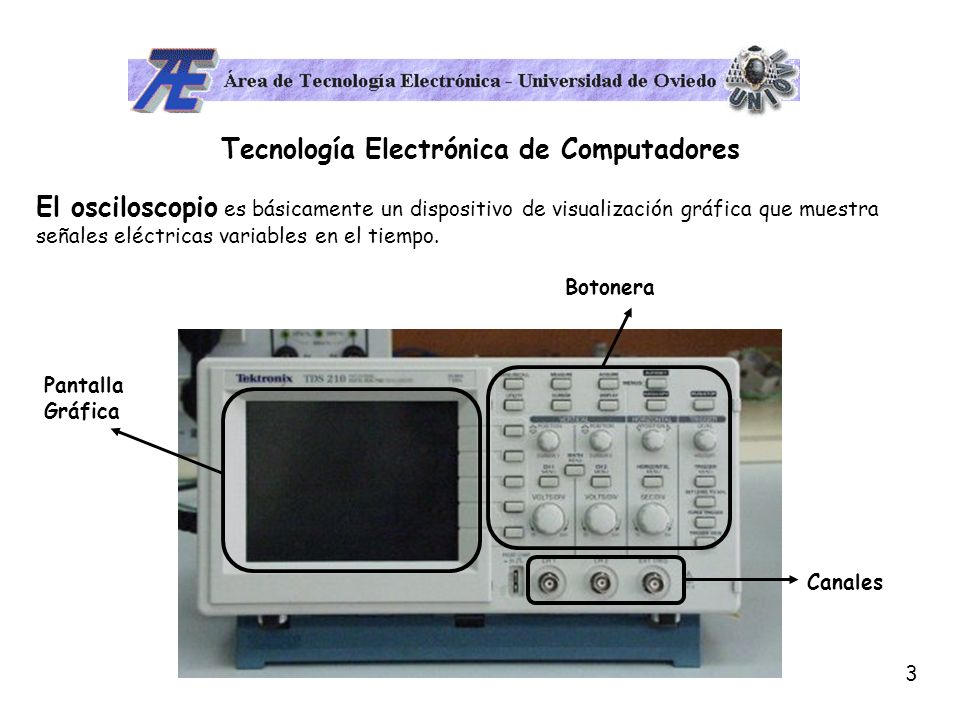

3 3 Tecnología Electrónica de Computadores El osciloscopio es básicamente un dispositivo de visualización gráfica que muestra señales eléctricas variables en el tiempo. Pantalla Gráfica Botonera Canales

4 4 Tecnología Electrónica de Computadores Mandos relacionados con la escala vertical Mandos relacionados con la escala horizontal Mandos relacionados con la sincronización Botonera del osciloscopio del laboratorio Botones menúBotones menú de pantalla

5 5 Tecnología Electrónica de Computadores Sistema de visualización del osciloscopio El osciloscopio es un equipo que sirve para visualizar formas de onda de TENSIÓN de un circuito. Las formas de onda las representan en dos ejes: el eje de abscisas representa tiempo (escala horizontal) y el eje de ordenadas representa tensión (escala vertical). Las escalas de ambos ejes son modificables por el usuario. La pantalla está dividida en cuadrículas y lo que el usuario elige es el valor de cada una de esas cuadrículas. Voltios Tiempo Cuadrícula V/div Time/div

6 6 Tecnología Electrónica de Computadores Escala vertical Con este mando elegimos el valor de la escala vertical de cada cuadrícula. Este valor puede estar comprendido entre 2mV y 5V cuando la sonda es de tipo 1:1. Si la sonda es 1:X, estos valores se multiplican por X. Este mando muestra en pantalla el menú correspondiente al canal 2. Además, activa o desactiva el canal pulsándolo sucesivas veces. Este mando activa el menú de matemáticas. Las opciones que presenta permiten hacer operaciones aritméticas con las formas de onda. En el osciloscopio, el usuario puede elegir el punto donde quiere que se represente el valor de cero voltios. Para ello, debe usarse el cursor de posición. Es necesario informar al equipo del tipo de sonda en uso

7 7 Tecnología Electrónica de Computadores Escala horizontal Con este mando se selecciona el valor horizontal de cada cuadrícula. Este valor está comprendido entre 5ns y 5s. Con este mando se activa el menú correspondiente a la escala horizontal del osciloscopio. Con este mando puede desplazarse horizontalmente la traza que se está representando en el osciloscopio.

8 8 Tecnología Electrónica de Computadores Menú de disparo (Sincronización) El osciloscopio está pensado para representar formas de onda periódicas. Para que la imagen aparezca representada de forma estable, el osciloscopio debe poder tomar instantáneas de la forma de onda siempre en el mismo punto. Esto se consigue con los mandos de sincronización (TRIGGER). Este mando fija el nivel de disparo Este mando activa el menú del TRIGGER. En este menú debemos seleccionar el canal que estamos intentando sincronizar. También podemos elegir la pendiente en la que se realizará el disparo: positiva o negativa. Nivel de disparo Flanco negativoFlanco positivo

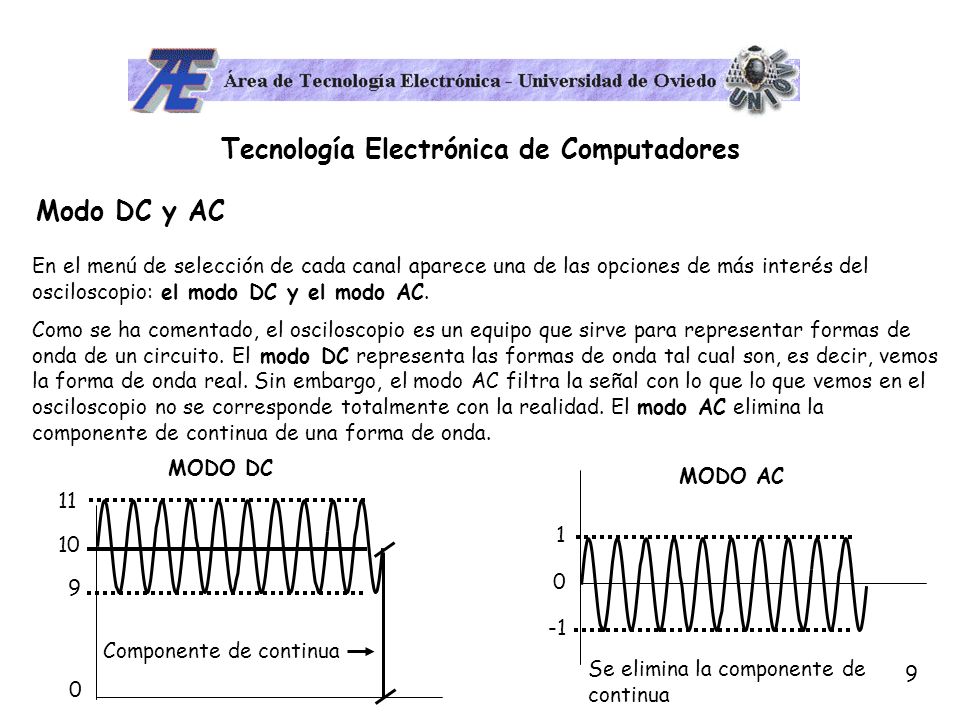

9 9 Tecnología Electrónica de Computadores Modo DC y AC En el menú de selección de cada canal aparece una de las opciones de más interés del osciloscopio: el modo DC y el modo AC. Como se ha comentado, el osciloscopio es un equipo que sirve para representar formas de onda de un circuito. El modo DC representa las formas de onda tal cual son, es decir, vemos la forma de onda real. Sin embargo, el modo AC filtra la señal con lo que lo que vemos en el osciloscopio no se corresponde totalmente con la realidad. El modo AC elimina la componente de continua de una forma de onda Componente de continua MODO DC 0 1 MODO AC Se elimina la componente de continua

10 10 Tecnología Electrónica de Computadores MASA (negro) Terminal Activo rojo) MASA (negro) Terminal Activo (rojo) Sondas Este osciloscopio tiene dos canales: CH1 y CH2. MUY IMPORTANTE: las masas de ambos canales están unidas, es decir, comparten la misma masa Los dos cocodrilos deben conectarse en el mismo punto del circuito ya que por el contrario CORCTOCIRCUITARÍAN los elementos que existiesen entre ellos

11 11 Tecnología Electrónica de Computadores Decálogo básico para el uso del osciloscopio 1.Tener en mente la forma de onda que se pretende visualizar (amplitud y frecuencia) 2.Adecuar la escala horizontal y la escala vertical para poder visualizar tres o cuatro periodos de dicha forma de onda. 3.Seleccionar el canal correspondiente a la sonda que estamos usando 4.Comprobar que el tipo de sonda es el adecuado ( 1:1, 1:10, etc) 5.En general, comprobar que la masa de la sonda está pinchada en la masa del circuito 6.Comprobar que el canal en uso está en modo DC 7.Comprobar que el menú MATH no está activado 8.Fijar el punto de cero voltios en el lugar deseado 9.Comprobar que el TRIGGER está intentando sincronizar el canal que se está usando 10.Fijar el nivel de disparo en cualquier punto dentro de la forma de onda

12 12 Tecnología Electrónica de Computadores El Generador de Funciones es un aparato electrónico que produce ondas senoidales, cuadradas y triangulares. Sus aplicaciones incluyen pruebas y calibración de sistemas de audio, ultrasónicos y servo. Selección de la frecuencia Selección de la escala de frecuencia Display frecuencia Offset de la señal Selección de la forma de onda Amplitud de la forma de onda

13 13 Tecnología Electrónica de Computadores tiempo Vsonda Valor de continua (OFFSET) Amplitud negro rojo MUY IMPORTANTE: Al utiliza el generador de funciones se define una masa en el circuito (cocodrilo de color negro) Vsonda Consideraciones Amplitud OFFSET

14 14 Tecnología Electrónica de Computadores La Fuente de Alimentación (Power Supply en inglés) es como su nombre indica, la encargada de suministrar energía eléctrica a los distintos elementos que componen nuestro circuito electrónico. Este equipo tiene tres fuentes de alimentación: 1 de alterna y dos de continua. La de alterna no se utilizará en estas prácticas Fuente de Alterna Cursor fuente 0-10 V Fuente 0-10 V Voltímetro Selector de visualización Cursor fuente ±15 V Fuente ±15 V

15 15 Tecnología Electrónica de Computadores Fuentes de continua Las fuentes de tensión están activas PERMANENTEMENTE. Los selectores de visualización simplemente conectan el voltímetro a una fuente o a otra para poder ver su valor de tensión. Cada una de las fuentes tiene un cursor para poder ajustar la tensión al valor deseado. Una de las fuentes puede tomar valores comprendidos entre 0 V y 10 V. La otra es una fuente simétrica y puede tomar valores entre 0 V y ±15 V V 0-15 V MUY IMPORTANTE: El conector amarillo es la conexión de tierra del equipo. Normalmente está conectado a la carcasa del equipo por seguridad. No confundir con la referencia de 0V de nuestros montajes

16 16 Tecnología Electrónica de Computadores El Multímetro es un instrumento de medición. Con él podemos medir tensión, corriente y resistencia entre otras. Existen instrumentos que tienen la capacidad de realizar otros tipos de mediciones, tales como: temperatura frecuencia. etc. Selector medida AC/DC Selector tipo medida (V, A y ) Selector de escala Canales del amperímetro Canales del voltímetro Canal de referencia del amperímetro y del voltímetro

17 17 Tecnología Electrónica de Computadores El multímetro como amperímetro y voltímetro. V Vr El uso como VOLTÍMETRO (OHMÍMETRO) requiere una conexión en paralelo con el elemento a medir Vr Sonda El uso como AMPERÍMETRO requiere una conexión en serie con el elemento a medir A id

18 18 Tecnología Electrónica de Computadores Canal de referencia del amperímetro (mA) y voltímetro Selector medida AC/DC Selector tipo medida y escala (V, A y ) Canal del amperímetro (mA) y voltímetro Canal del amperímetro (A) El Multímetro YF-3503.
