INSTALACIONES ELÉCTRICAS DOMICILIARIAS Y RESIDENCIALES

Presentación del tema: "INSTALACIONES ELÉCTRICAS DOMICILIARIAS Y RESIDENCIALES"— Transcripción de la presentación:

1 INSTALACIONES ELÉCTRICAS DOMICILIARIAS Y RESIDENCIALES

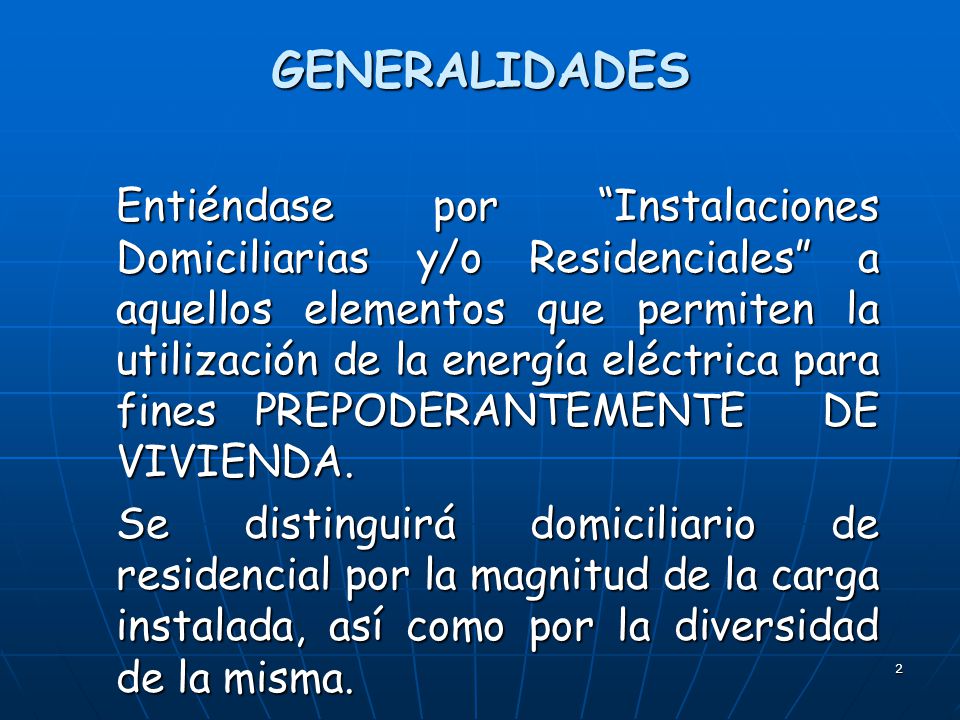

2 GENERALIDADES Entiéndase por “Instalaciones Domiciliarias y/o Residenciales” a aquellos elementos que permiten la utilización de la energía eléctrica para fines PREPODERANTEMENTE DE VIVIENDA. Se distinguirá domiciliario de residencial por la magnitud de la carga instalada, así como por la diversidad de la misma.

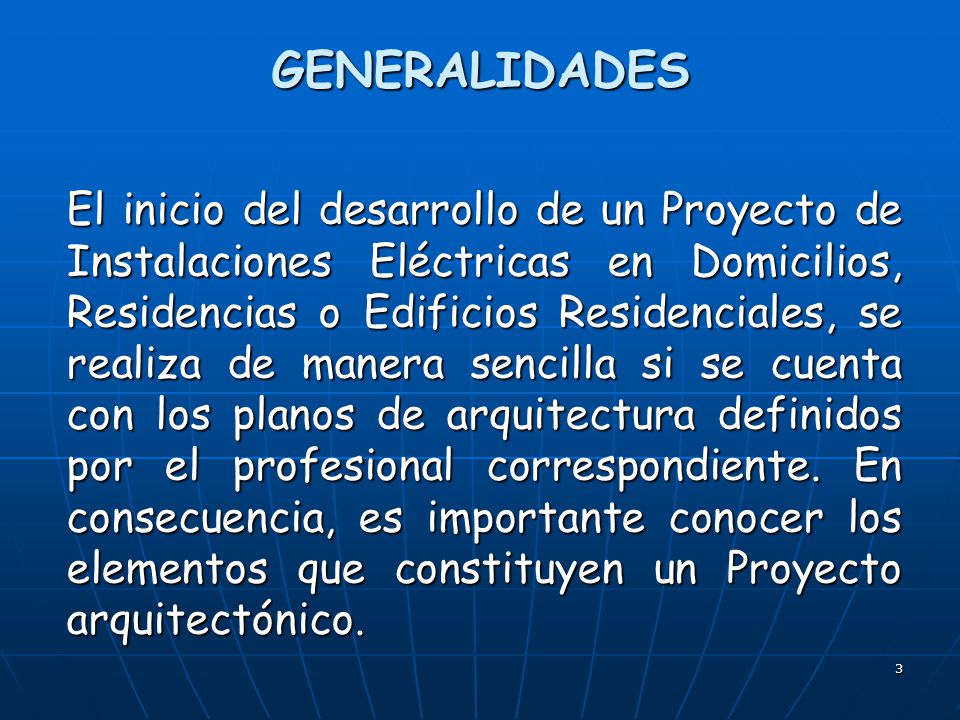

3 GENERALIDADES El inicio del desarrollo de un Proyecto de Instalaciones Eléctricas en Domicilios, Residencias o Edificios Residenciales, se realiza de manera sencilla si se cuenta con los planos de arquitectura definidos por el profesional correspondiente. En consecuencia, es importante conocer los elementos que constituyen un Proyecto arquitectónico.

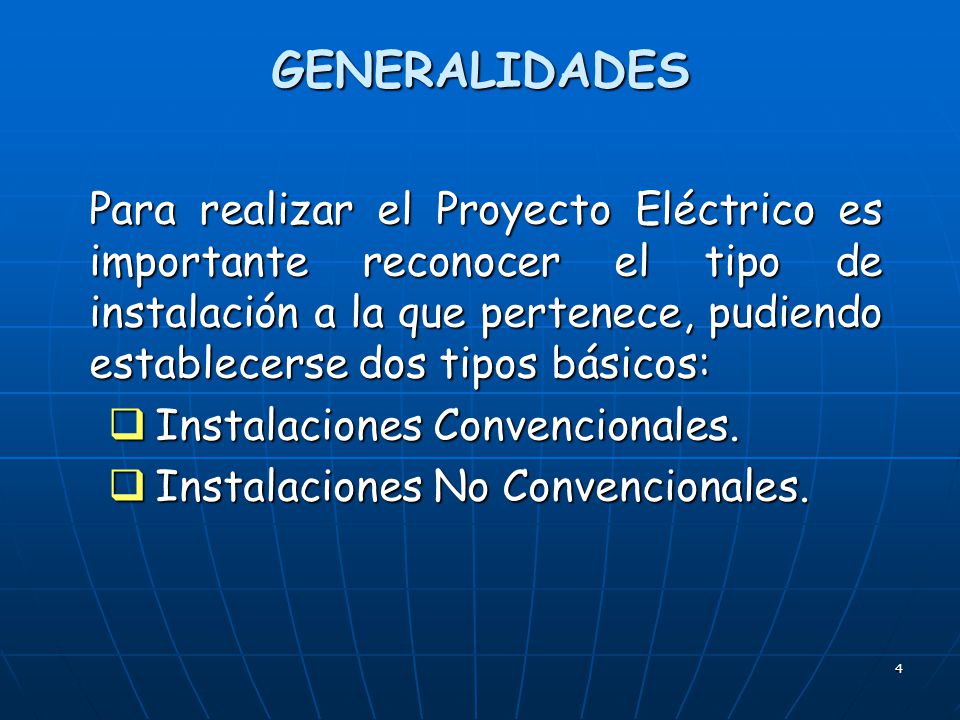

4 GENERALIDADES Para realizar el Proyecto Eléctrico es importante reconocer el tipo de instalación a la que pertenece, pudiendo establecerse dos tipos básicos: Instalaciones Convencionales. Instalaciones No Convencionales.

5 A. ELEMENTOS CONSTITUTIVOS

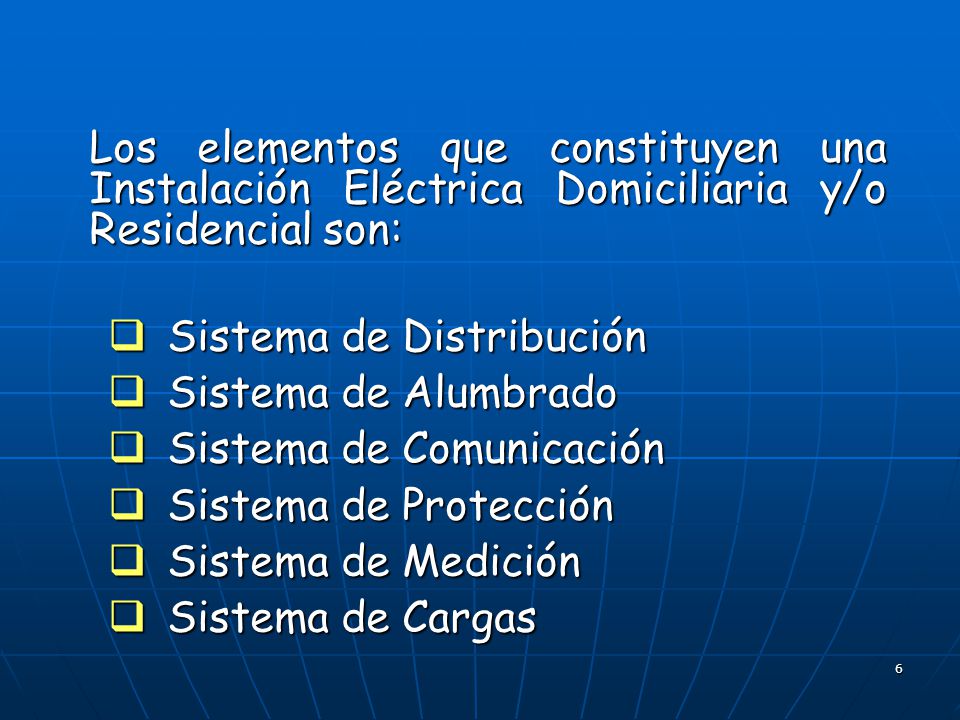

6 Los elementos que constituyen una Instalación Eléctrica Domiciliaria y/o Residencial son:
Sistema de Distribución Sistema de Alumbrado Sistema de Comunicación Sistema de Protección Sistema de Medición Sistema de Cargas

7 SISTEMA DE DISTRIBUCIÓN

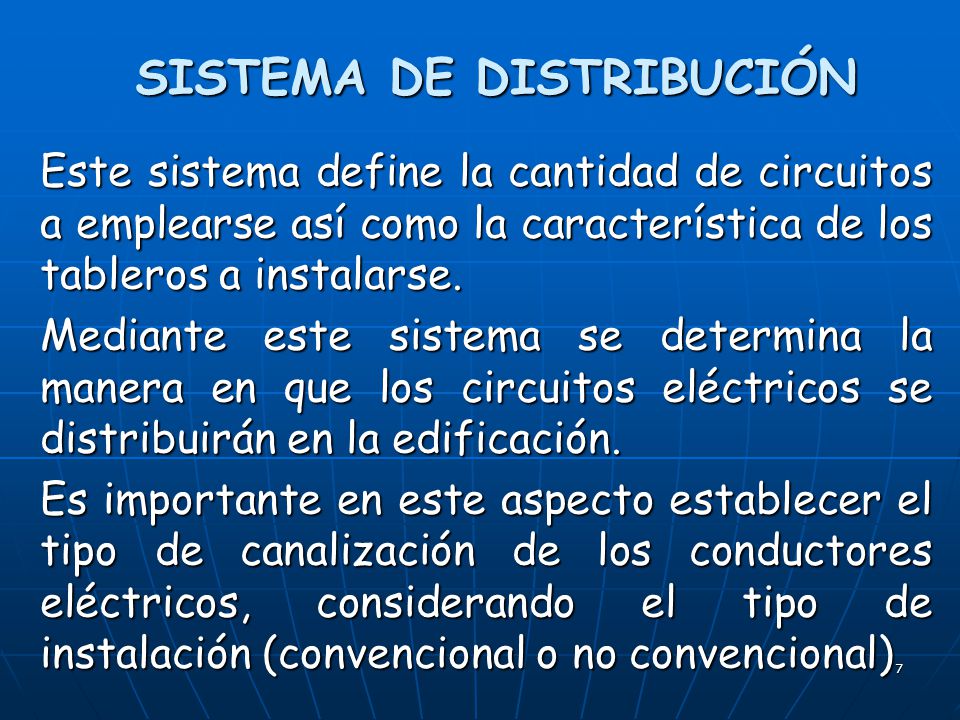

Este sistema define la cantidad de circuitos a emplearse así como la característica de los tableros a instalarse. Mediante este sistema se determina la manera en que los circuitos eléctricos se distribuirán en la edificación. Es importante en este aspecto establecer el tipo de canalización de los conductores eléctricos, considerando el tipo de instalación (convencional o no convencional)

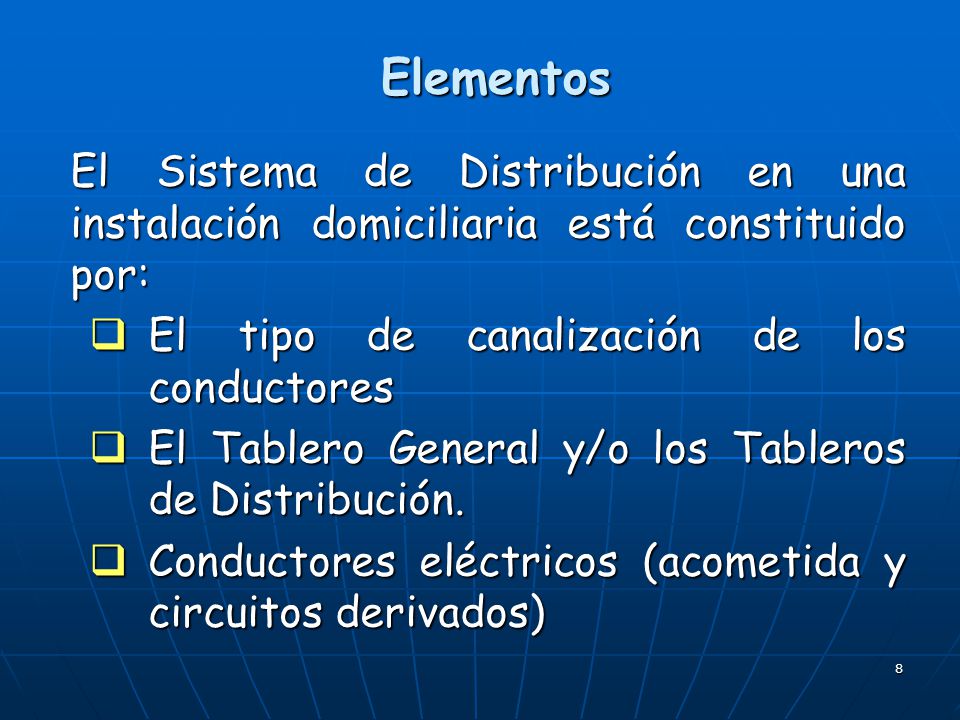

8 Elementos El Sistema de Distribución en una instalación domiciliaria está constituido por: El tipo de canalización de los conductores El Tablero General y/o los Tableros de Distribución. Conductores eléctricos (acometida y circuitos derivados)

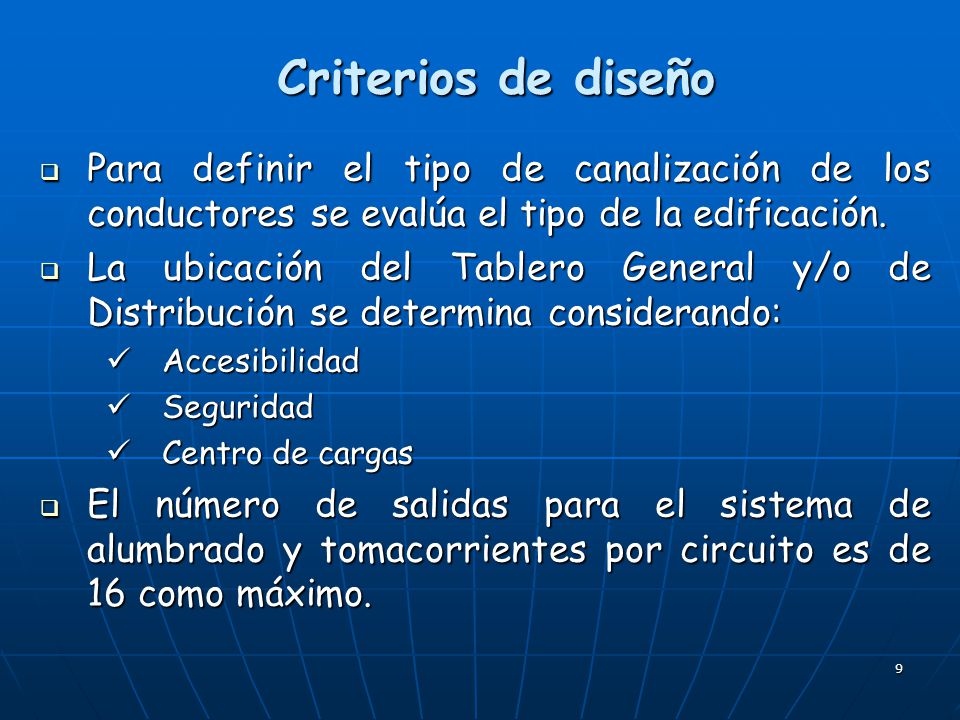

9 Criterios de diseño Para definir el tipo de canalización de los conductores se evalúa el tipo de la edificación. La ubicación del Tablero General y/o de Distribución se determina considerando: Accesibilidad Seguridad Centro de cargas El número de salidas para el sistema de alumbrado y tomacorrientes por circuito es de 16 como máximo.

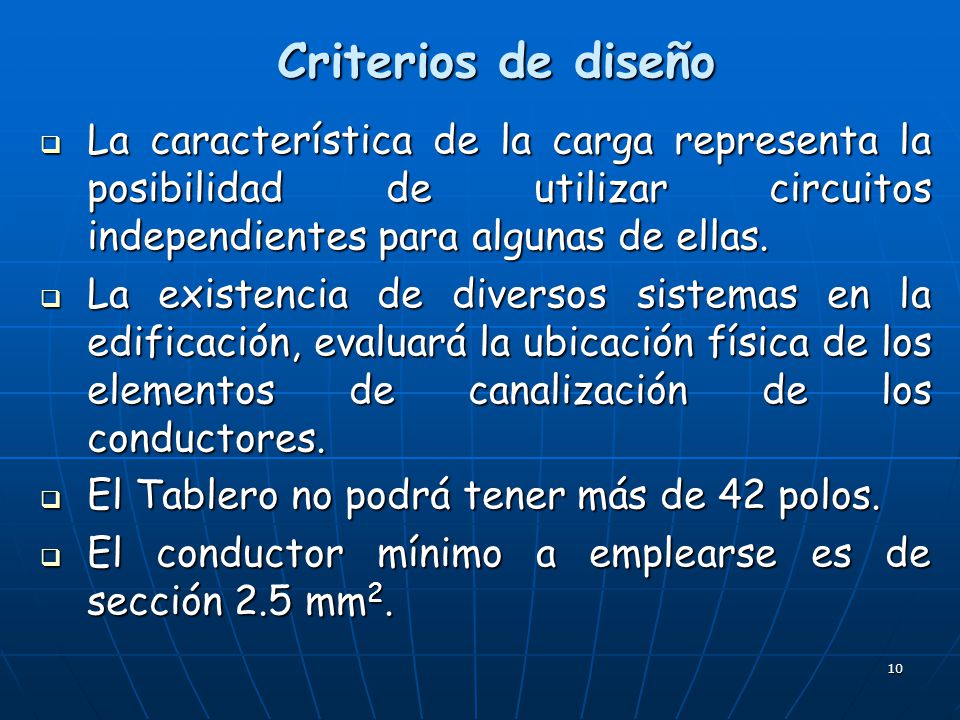

10 Criterios de diseño La característica de la carga representa la posibilidad de utilizar circuitos independientes para algunas de ellas. La existencia de diversos sistemas en la edificación, evaluará la ubicación física de los elementos de canalización de los conductores. El Tablero no podrá tener más de 42 polos. El conductor mínimo a emplearse es de sección 2.5 mm2.

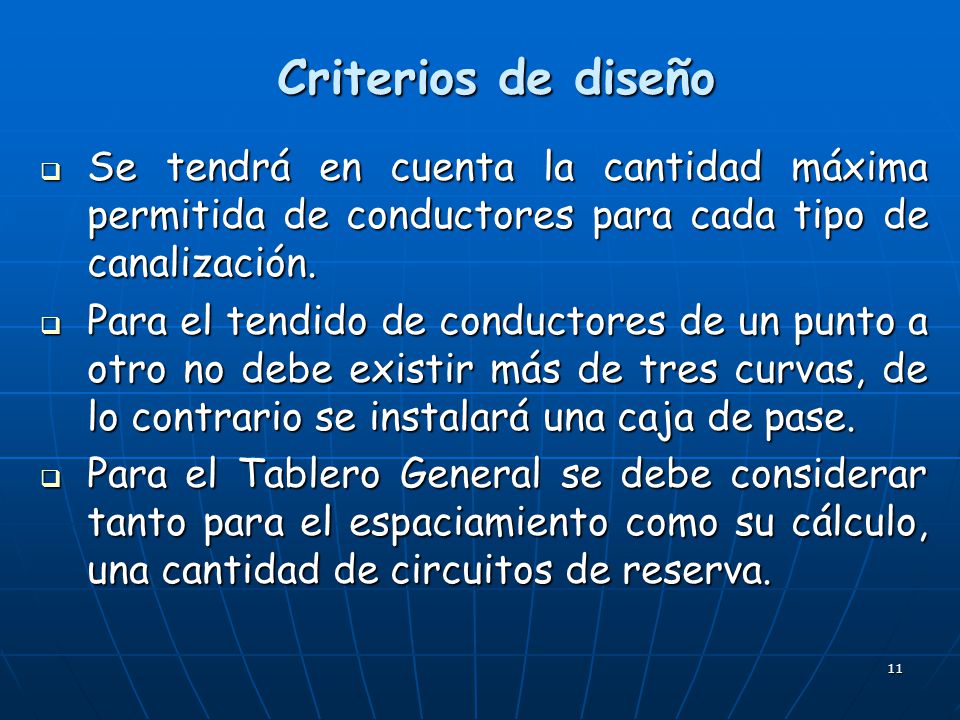

11 Criterios de diseño Se tendrá en cuenta la cantidad máxima permitida de conductores para cada tipo de canalización. Para el tendido de conductores de un punto a otro no debe existir más de tres curvas, de lo contrario se instalará una caja de pase. Para el Tablero General se debe considerar tanto para el espaciamiento como su cálculo, una cantidad de circuitos de reserva.

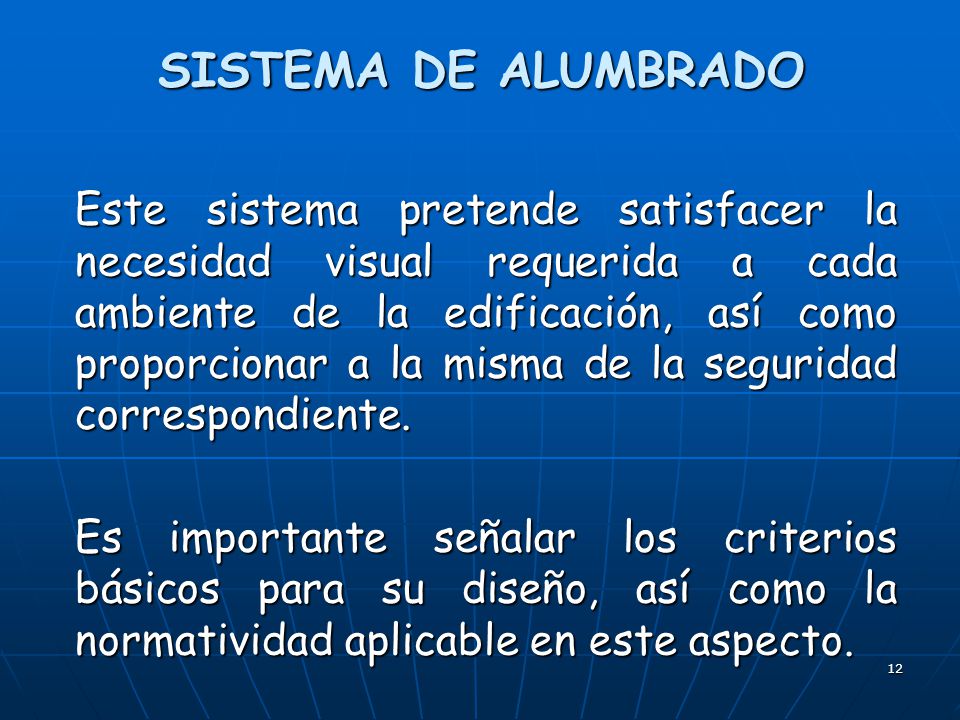

12 SISTEMA DE ALUMBRADO Este sistema pretende satisfacer la necesidad visual requerida a cada ambiente de la edificación, así como proporcionar a la misma de la seguridad correspondiente. Es importante señalar los criterios básicos para su diseño, así como la normatividad aplicable en este aspecto.

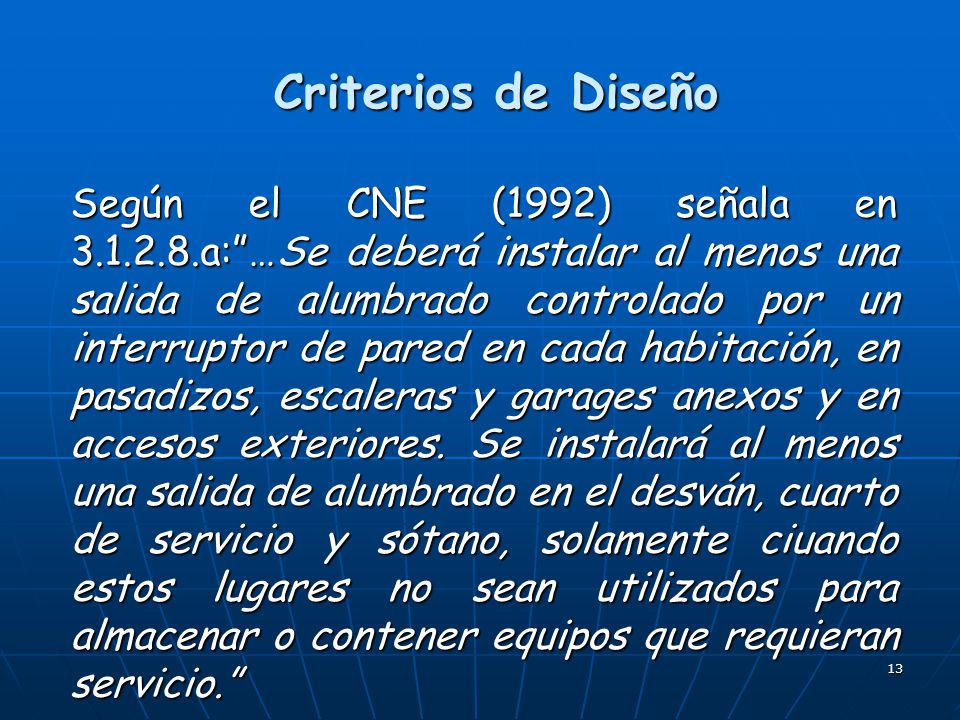

13 Criterios de Diseño Según el CNE (1992) señala en a:”…Se deberá instalar al menos una salida de alumbrado controlado por un interruptor de pared en cada habitación, en pasadizos, escaleras y garages anexos y en accesos exteriores. Se instalará al menos una salida de alumbrado en el desván, cuarto de servicio y sótano, solamente ciuando estos lugares no sean utilizados para almacenar o contener equipos que requieran servicio.”

14 Criterios de Diseño Ubicación de los centros de luz en lo posible en el centro geométrico del ambiente. El control de la luminaria debe ser accesible de manera inmediata al ingreso del ambiente. Los sistemas de control de conmutación en las luminarias se establecen teniendo en cuenta “la movilidad de las personas”. La cantidad de entradas y/o salidas de un centro de luz no debe ser mayor a cuatro.

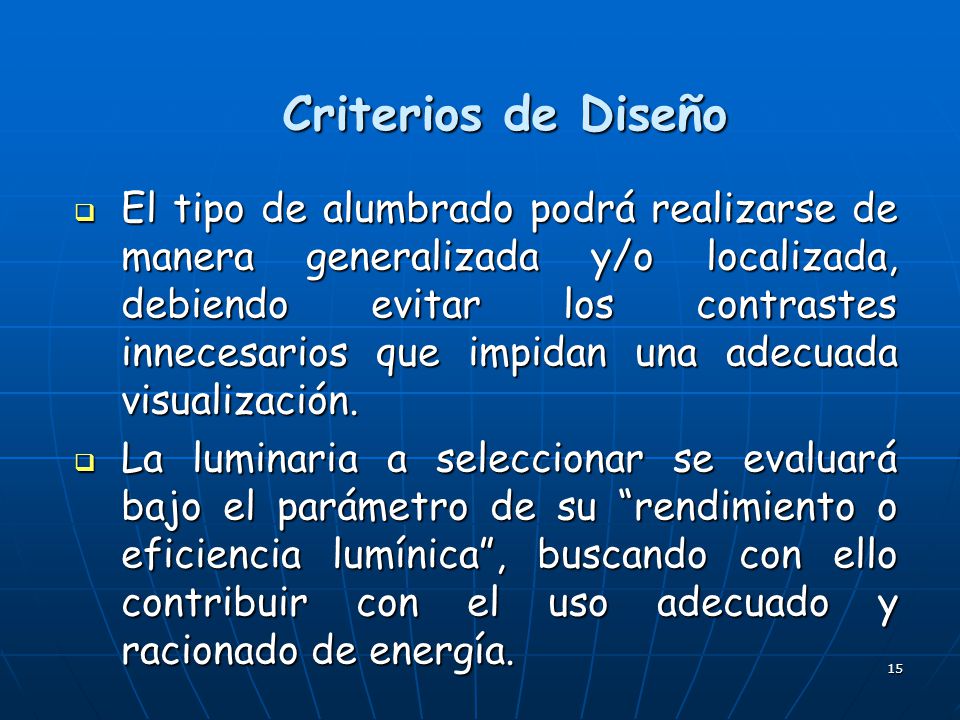

15 Criterios de Diseño El tipo de alumbrado podrá realizarse de manera generalizada y/o localizada, debiendo evitar los contrastes innecesarios que impidan una adecuada visualización. La luminaria a seleccionar se evaluará bajo el parámetro de su “rendimiento o eficiencia lumínica”, buscando con ello contribuir con el uso adecuado y racionado de energía.

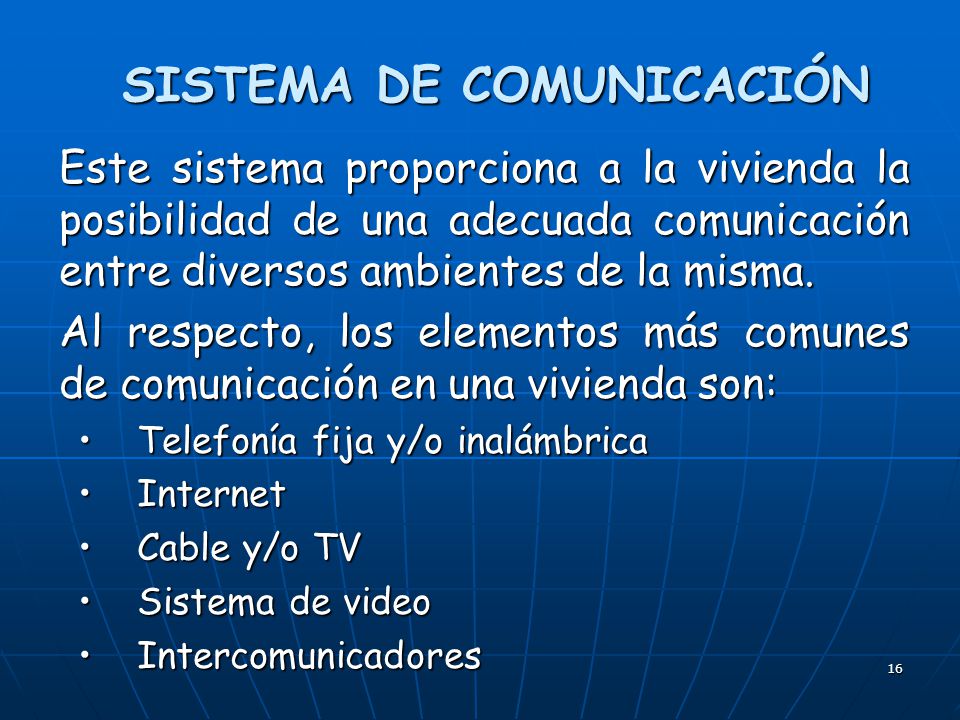

16 SISTEMA DE COMUNICACIÓN
Este sistema proporciona a la vivienda la posibilidad de una adecuada comunicación entre diversos ambientes de la misma. Al respecto, los elementos más comunes de comunicación en una vivienda son: Telefonía fija y/o inalámbrica Internet Cable y/o TV Sistema de video Intercomunicadores

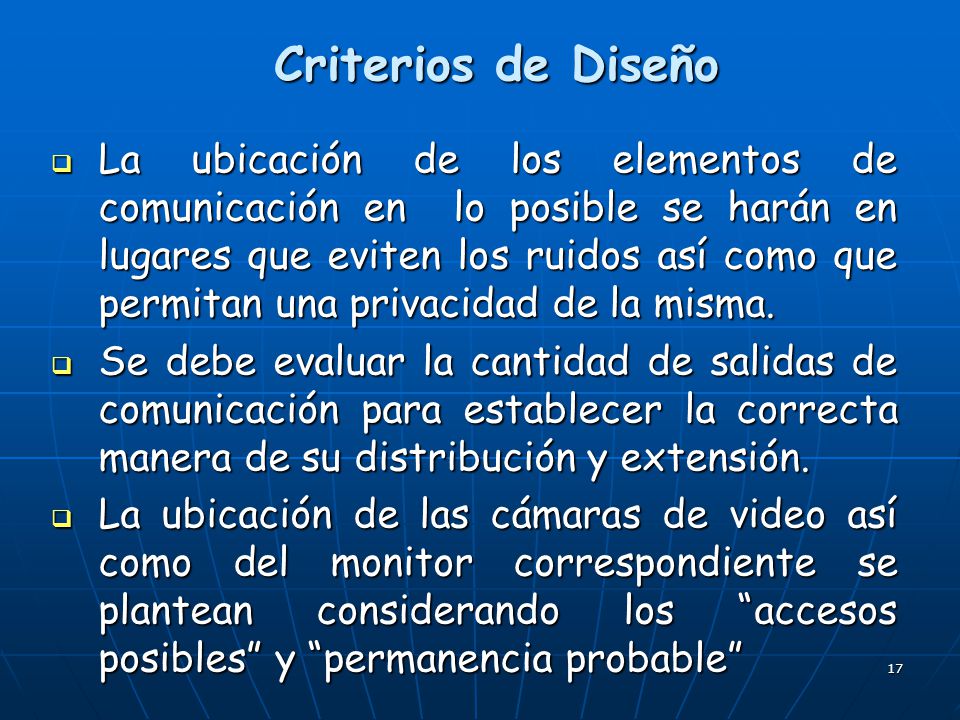

17 Criterios de Diseño La ubicación de los elementos de comunicación en lo posible se harán en lugares que eviten los ruidos así como que permitan una privacidad de la misma. Se debe evaluar la cantidad de salidas de comunicación para establecer la correcta manera de su distribución y extensión. La ubicación de las cámaras de video así como del monitor correspondiente se plantean considerando los “accesos posibles” y “permanencia probable”

18 SISTEMA DE PROTECCIÓN El Sistema de Protección es, más que un elemento constitutivo, una exigencia de diseño que permite garantizar el menor daño eléctrico posible a las personas y/o instalaciones y equipos. La causa primordial de protección es la persona. En consecuencia, no se puede disminuir el gasto en ese aspecto, en desmedro de elevar los riesgos hacia las personas.

19 Criterios de Diseño La definición de los elementos de protección (interruptores, fusibles, etc) se hará respetando el valor de la corriente máxima del circuito. La actuación en serie de varios dispositivos de protección en un mismo circuito debe ser coordinada, de manera que siempre actúe el más cercano a la falla producida. El sistema de puesta a tierra deberá ser evaluado por lo menos una vez al año.

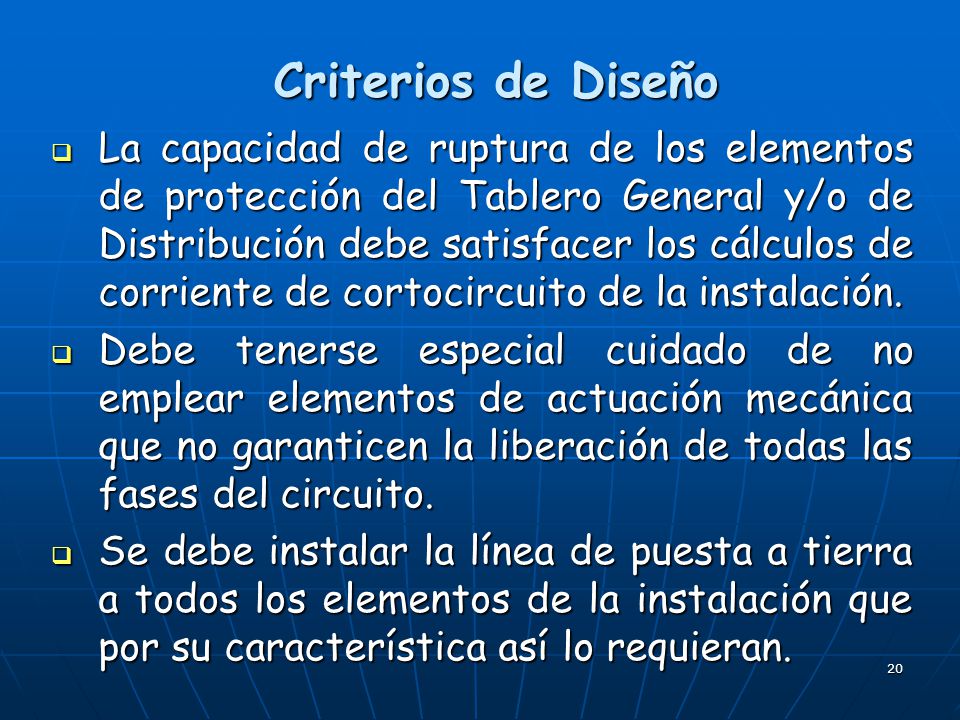

20 Criterios de Diseño La capacidad de ruptura de los elementos de protección del Tablero General y/o de Distribución debe satisfacer los cálculos de corriente de cortocircuito de la instalación. Debe tenerse especial cuidado de no emplear elementos de actuación mecánica que no garanticen la liberación de todas las fases del circuito. Se debe instalar la línea de puesta a tierra a todos los elementos de la instalación que por su característica así lo requieran.

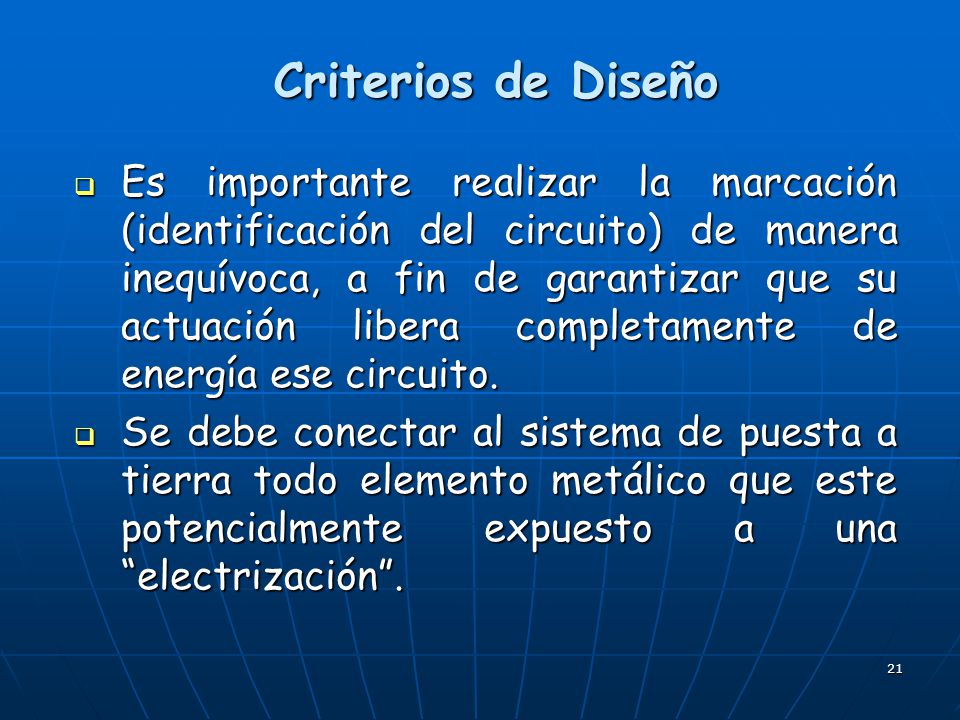

21 Criterios de Diseño Es importante realizar la marcación (identificación del circuito) de manera inequívoca, a fin de garantizar que su actuación libera completamente de energía ese circuito. Se debe conectar al sistema de puesta a tierra todo elemento metálico que este potencialmente expuesto a una “electrización”.

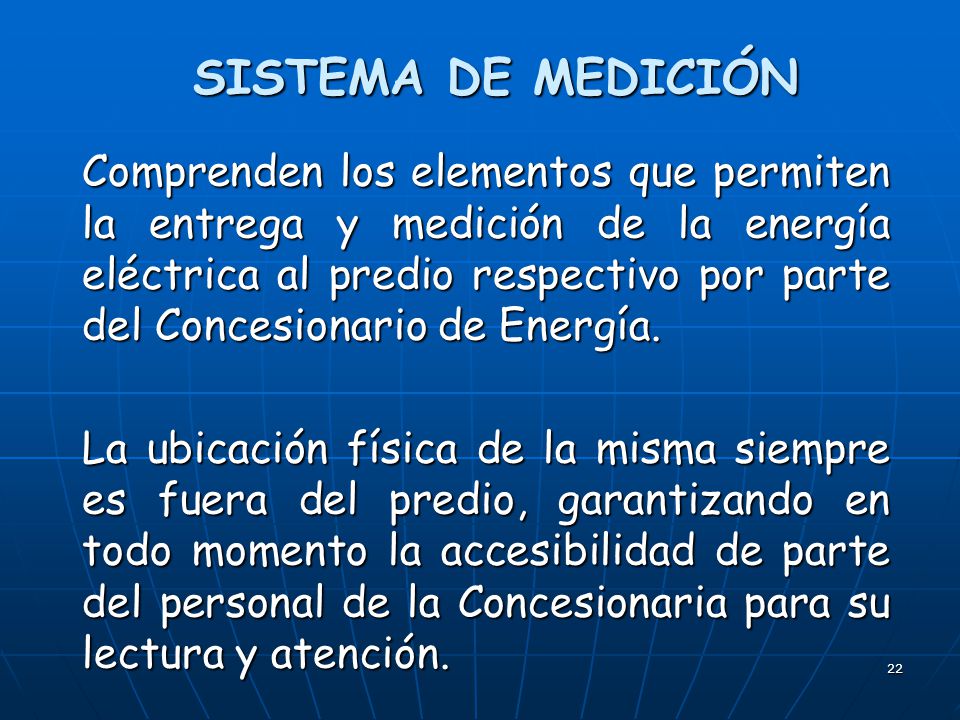

22 SISTEMA DE MEDICIÓN Comprenden los elementos que permiten la entrega y medición de la energía eléctrica al predio respectivo por parte del Concesionario de Energía. La ubicación física de la misma siempre es fuera del predio, garantizando en todo momento la accesibilidad de parte del personal de la Concesionaria para su lectura y atención.

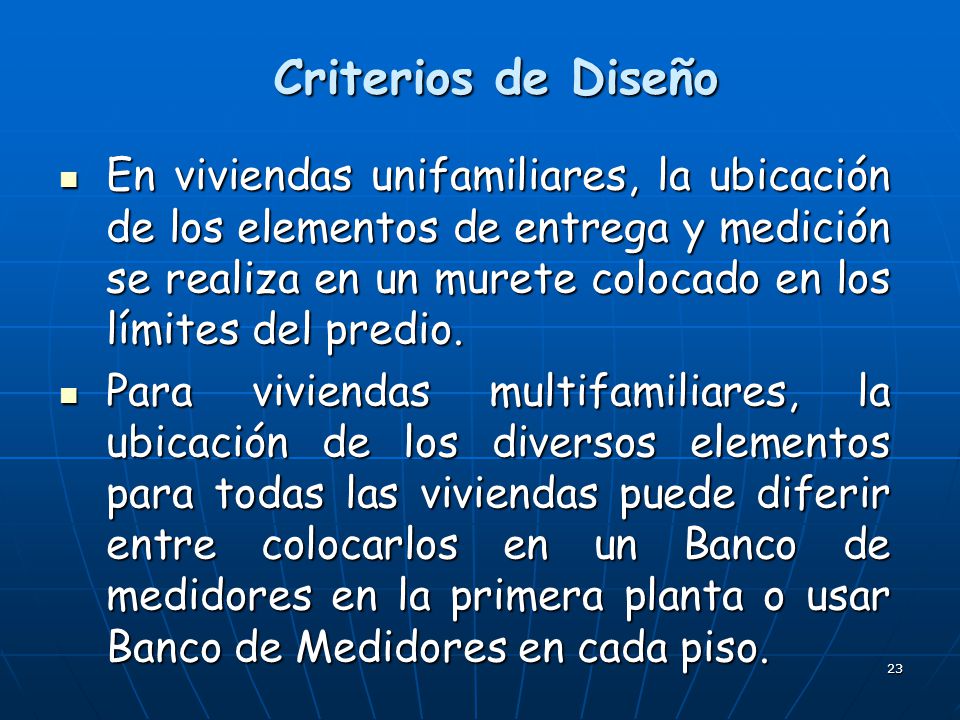

23 Criterios de Diseño En viviendas unifamiliares, la ubicación de los elementos de entrega y medición se realiza en un murete colocado en los límites del predio. Para viviendas multifamiliares, la ubicación de los diversos elementos para todas las viviendas puede diferir entre colocarlos en un Banco de medidores en la primera planta o usar Banco de Medidores en cada piso.

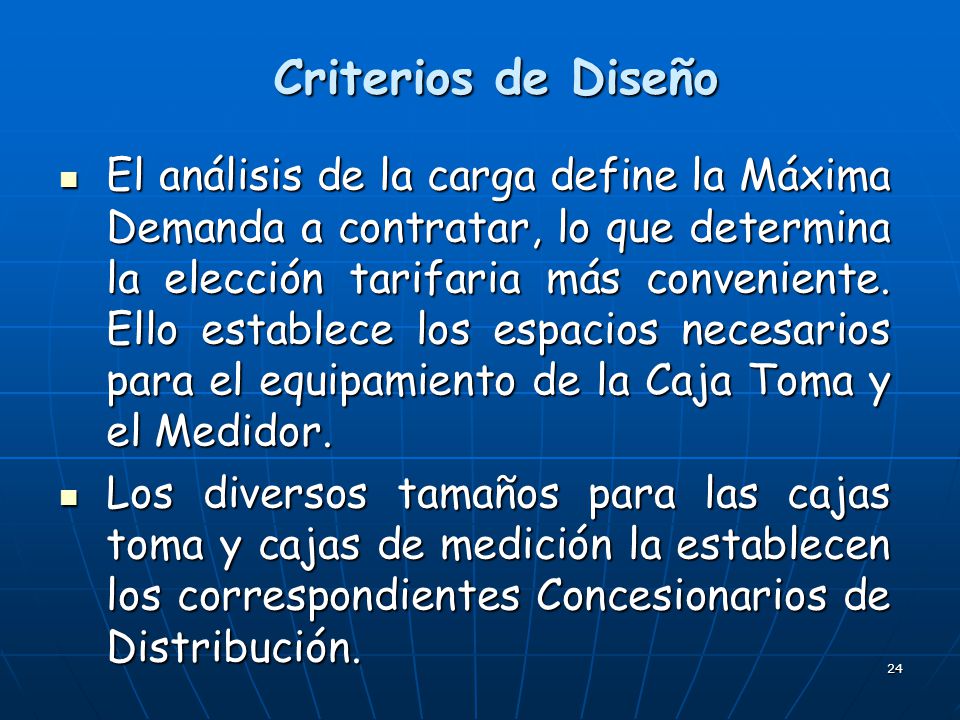

24 Criterios de Diseño El análisis de la carga define la Máxima Demanda a contratar, lo que determina la elección tarifaria más conveniente. Ello establece los espacios necesarios para el equipamiento de la Caja Toma y el Medidor. Los diversos tamaños para las cajas toma y cajas de medición la establecen los correspondientes Concesionarios de Distribución.

25 B. SISTEMAS DE CARGAS

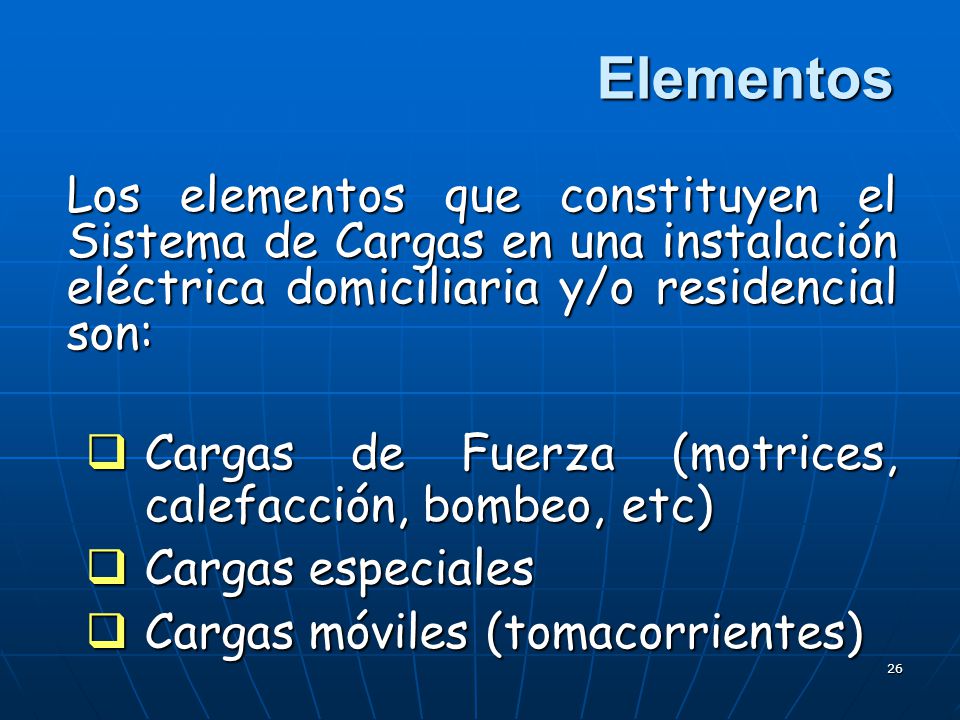

26 Elementos Los elementos que constituyen el Sistema de Cargas en una instalación eléctrica domiciliaria y/o residencial son: Cargas de Fuerza (motrices, calefacción, bombeo, etc) Cargas especiales Cargas móviles (tomacorrientes)

27 Criterios de Diseño Para cargas de fuerza:

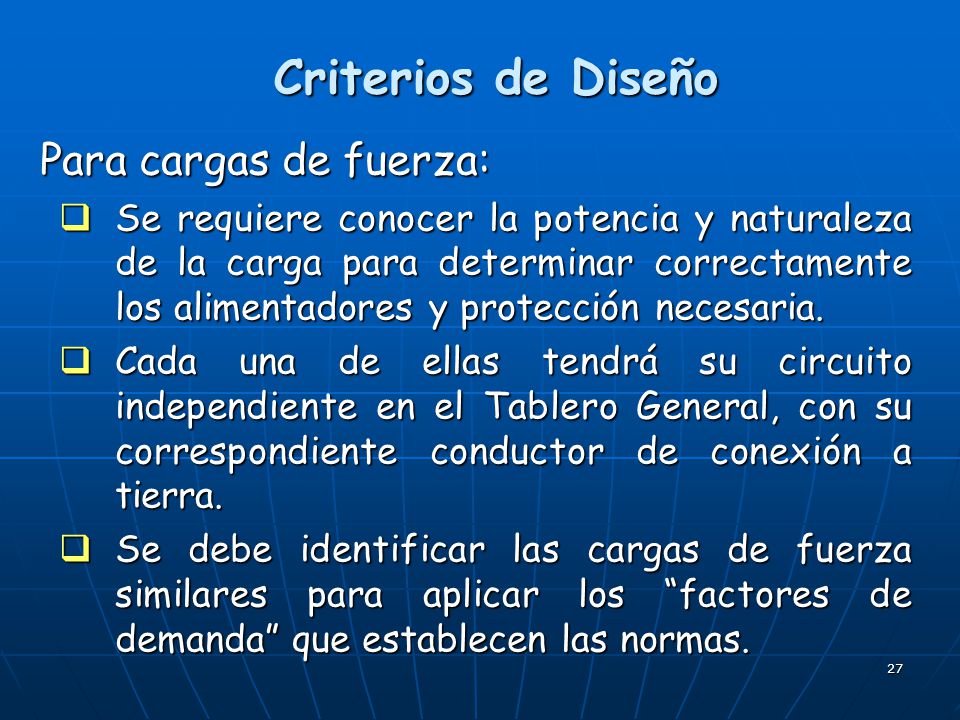

Se requiere conocer la potencia y naturaleza de la carga para determinar correctamente los alimentadores y protección necesaria. Cada una de ellas tendrá su circuito independiente en el Tablero General, con su correspondiente conductor de conexión a tierra. Se debe identificar las cargas de fuerza similares para aplicar los “factores de demanda” que establecen las normas.

28 Criterios de Diseño Para cargas especiales:

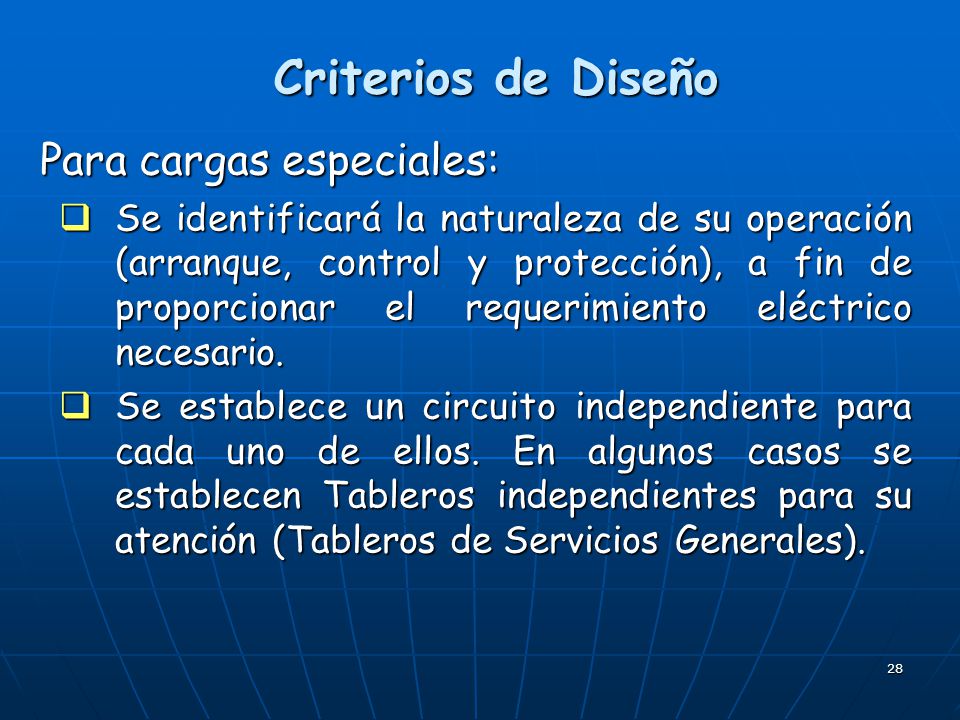

Se identificará la naturaleza de su operación (arranque, control y protección), a fin de proporcionar el requerimiento eléctrico necesario. Se establece un circuito independiente para cada uno de ellos. En algunos casos se establecen Tableros independientes para su atención (Tableros de Servicios Generales).

29 Criterios de Diseño Para cargas móviles:

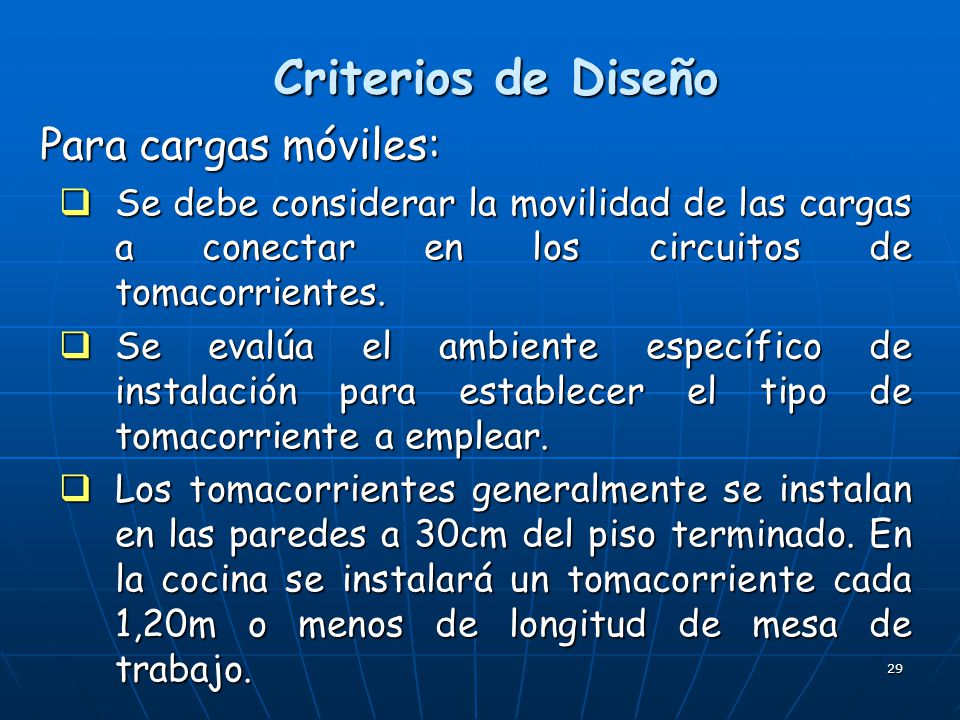

Se debe considerar la movilidad de las cargas a conectar en los circuitos de tomacorrientes. Se evalúa el ambiente específico de instalación para establecer el tipo de tomacorriente a emplear. Los tomacorrientes generalmente se instalan en las paredes a 30cm del piso terminado. En la cocina se instalará un tomacorriente cada 1,20m o menos de longitud de mesa de trabajo.

30 Criterios de Diseño Para cargas móviles:

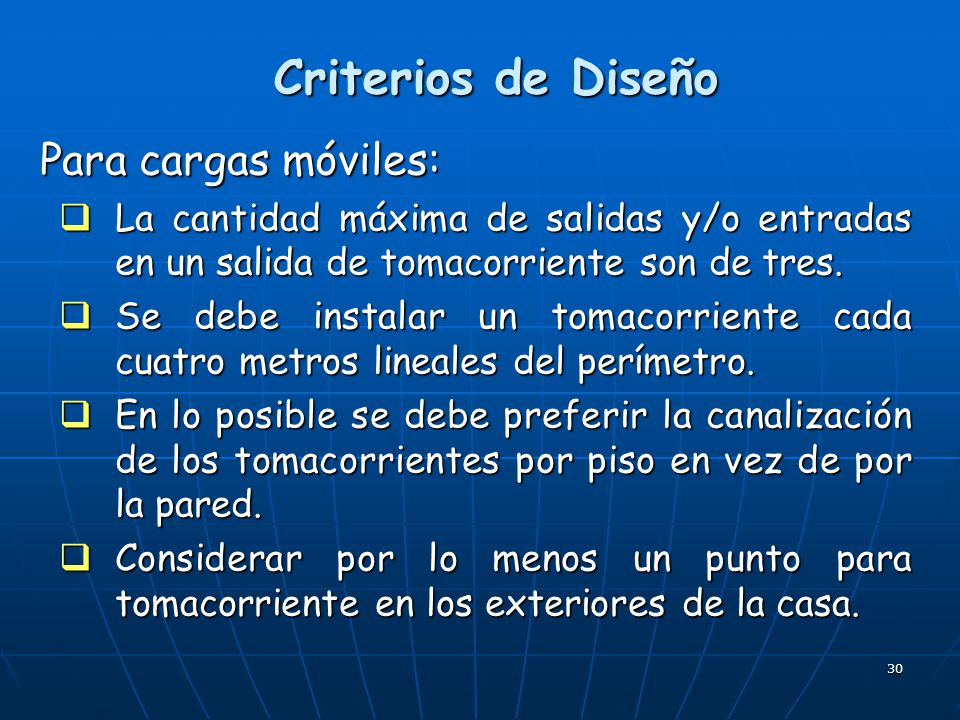

La cantidad máxima de salidas y/o entradas en un salida de tomacorriente son de tres. Se debe instalar un tomacorriente cada cuatro metros lineales del perímetro. En lo posible se debe preferir la canalización de los tomacorrientes por piso en vez de por la pared. Considerar por lo menos un punto para tomacorriente en los exteriores de la casa.

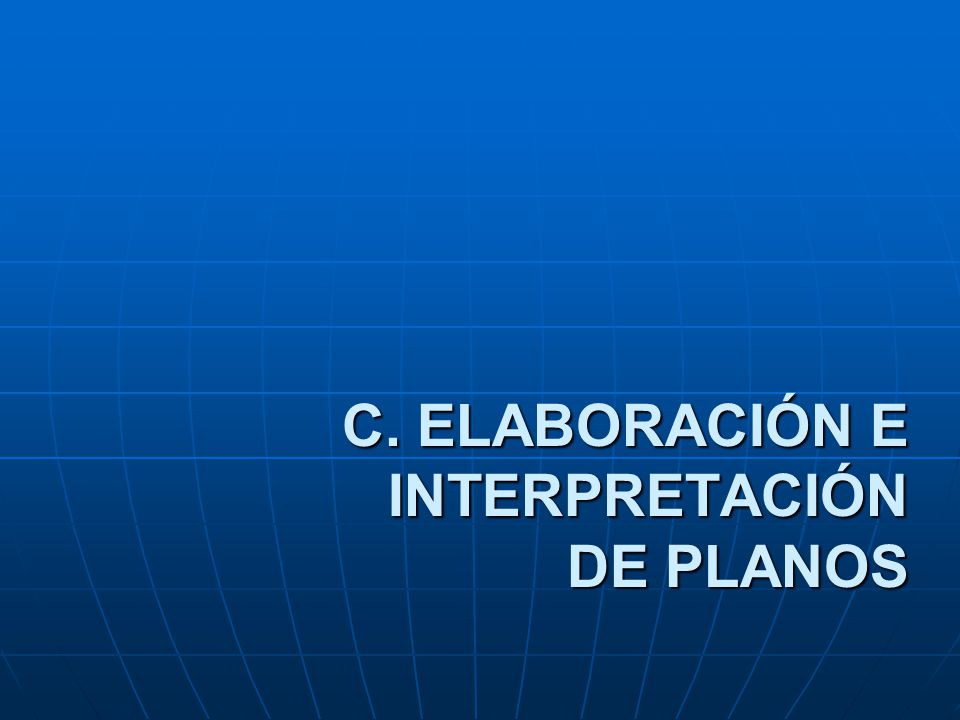

31 C. ELABORACIÓN E INTERPRETACIÓN DE PLANOS

32 Ejemplos de aplicación

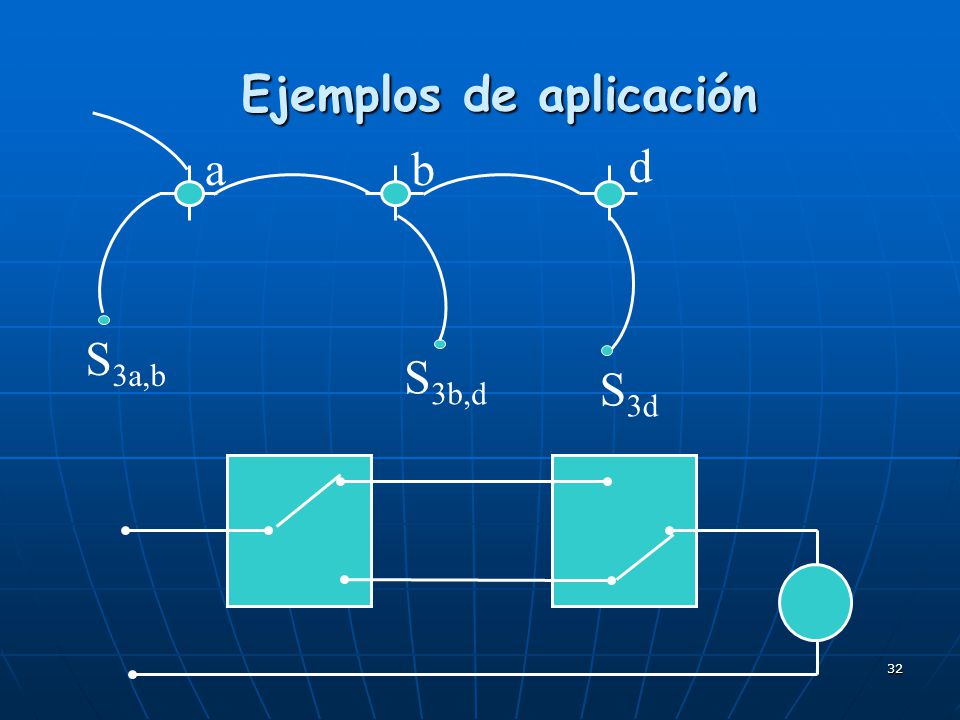

b d S3a,b S3d S3b,d
