USO Y MANEJO DEL VIDEOTELÉFONO.

Presentación del tema: "USO Y MANEJO DEL VIDEOTELÉFONO."— Transcripción de la presentación:

1 USO Y MANEJO DEL VIDEOTELÉFONO

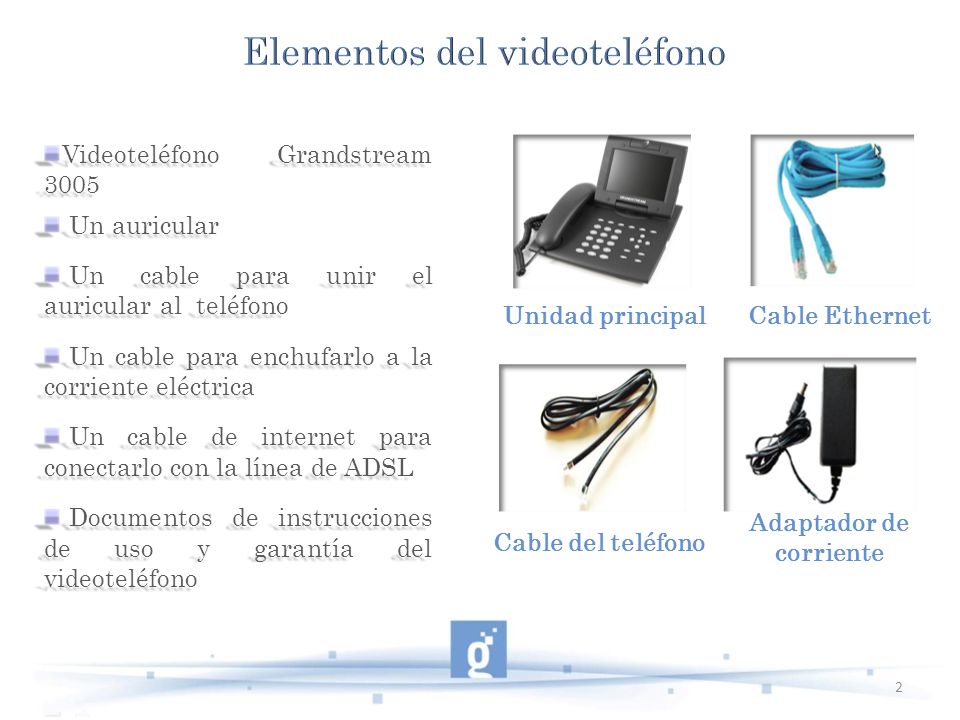

2 Elementos del videoteléfono
Unidad principal Cable Ethernet Cable del teléfono Adaptador de corriente Videoteléfono Grandstream 3005 Un auricular Un cable para unir el auricular al teléfono Un cable para enchufarlo a la corriente eléctrica Un cable de internet para conectarlo con la línea de ADSL Documentos de instrucciones de uso y garantía del videoteléfono

3 Partes del videoteléfono
Cámara de vídeo 1. PARTE DELANTERA

4 Partes del videoteléfono
Cámara de vídeo 1. PARTE DELANTERA Pantalla LCD

5 Partes del videoteléfono
Cámara de vídeo 1. PARTE DELANTERA Pantalla LCD Teclado alfanumérico

6 Partes del videoteléfono
2. PARTE TRASERA Puede conectar teclado y ratón USB (igual que en un ordenador) para usarlos con el videoteléfono y así poder configurarlo y usarlo de una forma más fácil. Entrada USB

7 Partes del videoteléfono
Entrada USB Conexión adaptador corriente 2. PARTE TRASERA

8 Partes del videoteléfono
Entrada USB Conexión adaptador corriente 2. PARTE TRASERA Conexión PC Aquí puede conectar un cable de red que vaya hacia el conector de red de un PC o un portátil. El videoteléfono proporcionará conexión a Internet a través de ese conector de PC.

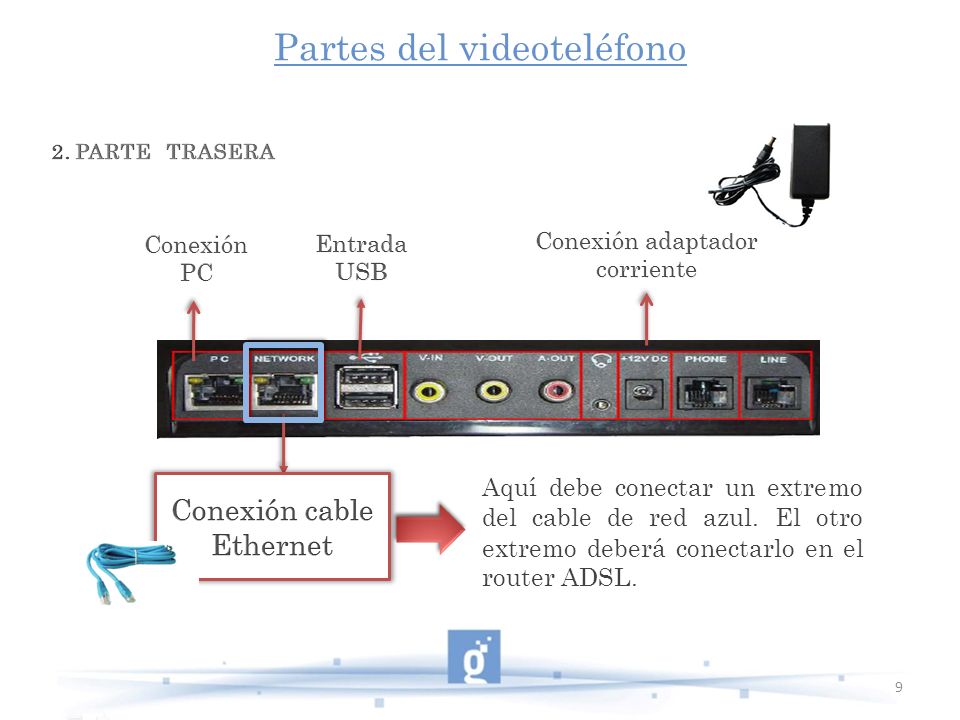

9 Partes del videoteléfono
Entrada USB Conexión adaptador corriente 2. PARTE TRASERA Conexión PC Conexión cable Ethernet Aquí debe conectar un extremo del cable de red azul. El otro extremo deberá conectarlo en el router ADSL.

10 Partes del videoteléfono
2. PARTE TRASERA V-IN proporciona la señal de vídeo que aparece en la pantalla del vídeo teléfono. V-OUT y A-OUT proporcionan el audio del videoteléfono. Puede conectar cables de tipo RCA desde estos conectores hacia una televisión. Conectores V-IN, V-OUT y A-OUT

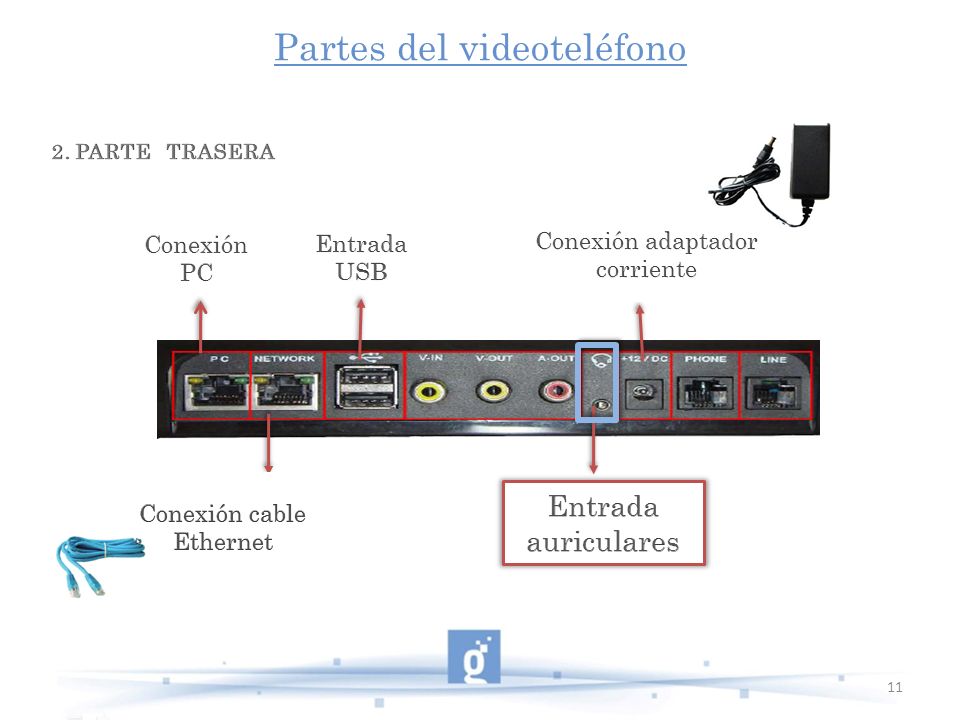

11 Partes del videoteléfono
Entrada USB Conexión adaptador corriente 2. PARTE TRASERA Conexión PC Conexión cable Ethernet Entrada auriculares

12 Partes del videoteléfono
Entrada USB Conexión adaptador corriente 2. PARTE TRASERA Conexión PC Conexión cable Ethernet Ahí deberá conectar un cable de teléfono normal hasta el teléfono de su domicilio. Conector Line

13 Pantalla del videoteléfono
Estado de la conexión de Red o del Servidor SIP Tres modos diferentes : Sólido-blanco El videoteléfono esta conectado y la IP está registrada. Todo correcto. Intermitente-blanco El videoteléfono no está bien conectado. Vacío-rojo significa que el videoteléfono está conectado correctamente pero no está registrado el servidor SIP.

14 Pantalla del videoteléfono
Nivel volumen altavoz Estado de la conexión

15 Pantalla del videoteléfono
Nivel volumen altavoz Hora Estado de la conexión

16 Pantalla del videoteléfono
Nivel volumen altavoz Hora Estado de la conexión Número del teléfono

17 Pantalla del videoteléfono
Nivel volumen altavoz Hora Estado de la conexión Número del teléfono Dirección IP

18 Pantalla del videoteléfono
Nivel volumen altavoz Hora Estado de la conexión Fecha Número del teléfono Dirección IP

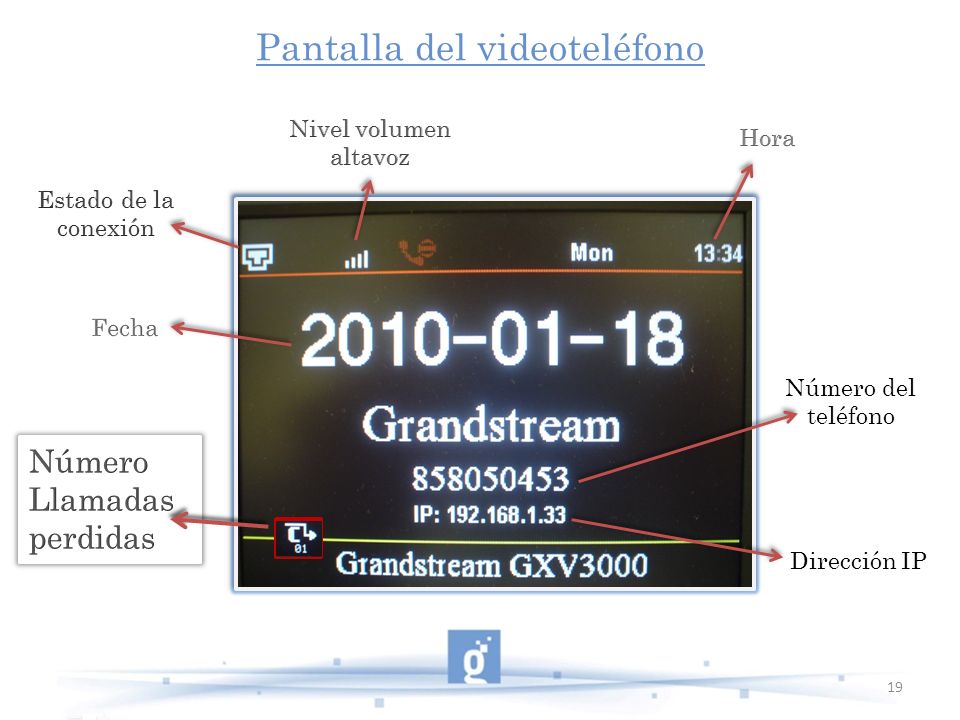

19 Pantalla del videoteléfono
Nivel volumen altavoz Hora Estado de la conexión Fecha Número del teléfono Número Llamadas perdidas Dirección IP

20 Pantalla del videoteléfono
Nivel volumen altavoz Hora Estado de la conexión Fecha Número del teléfono Número Llamadas perdidas Dirección IP Modelo

21 Teclado del videoteléfono
Líneas disponibles

22 Teclado del videoteléfono
Silenciar/ borrar Líneas disponibles

23 Teclado del videoteléfono
Silenciar/ borrar Bloquear la cámara Líneas disponibles

24 Teclado del videoteléfono
Silenciar/ borrar Bloquear la cámara Líneas disponibles Flechas de dirección

25 Teclado del videoteléfono
Silenciar/ borrar Bloquear la cámara Líneas disponibles Flechas de dirección Agenda telefónica

26 Teclado del videoteléfono
Silenciar/ borrar Bloquear la cámara Líneas disponibles Flechas de dirección Agenda telefónica Activar /desactivar webcam

27 Teclado del videoteléfono
Silenciar/ borrar Bloquear la cámara Líneas disponibles Flechas de dirección Teclado Alfanumérico Agenda telefónica Activar/ desactivar webcam

28 Teclado del videoteléfono
A B C a b c / . D E F d e f G H I g h i M N O m n o J K L j k l T U V t u v P Q R S P q r s W X Y Z w x y z : - # *

29 Actividad 1: Coloca correctamente la frase a la imagen que corresponda.
Sigue los pasos que hay que hacer para introducir un número de teléfono en la agenda. 3º: Seleccionar el “nuevo registro” para introducir los datos. Señalar la opción “nombre”.
