HERRAMIENTAS DEL ELECTRICISTA

Presentación del tema: "HERRAMIENTAS DEL ELECTRICISTA"— Transcripción de la presentación:

1 HERRAMIENTAS DEL ELECTRICISTA
Especialidad: Electricidad Industrial

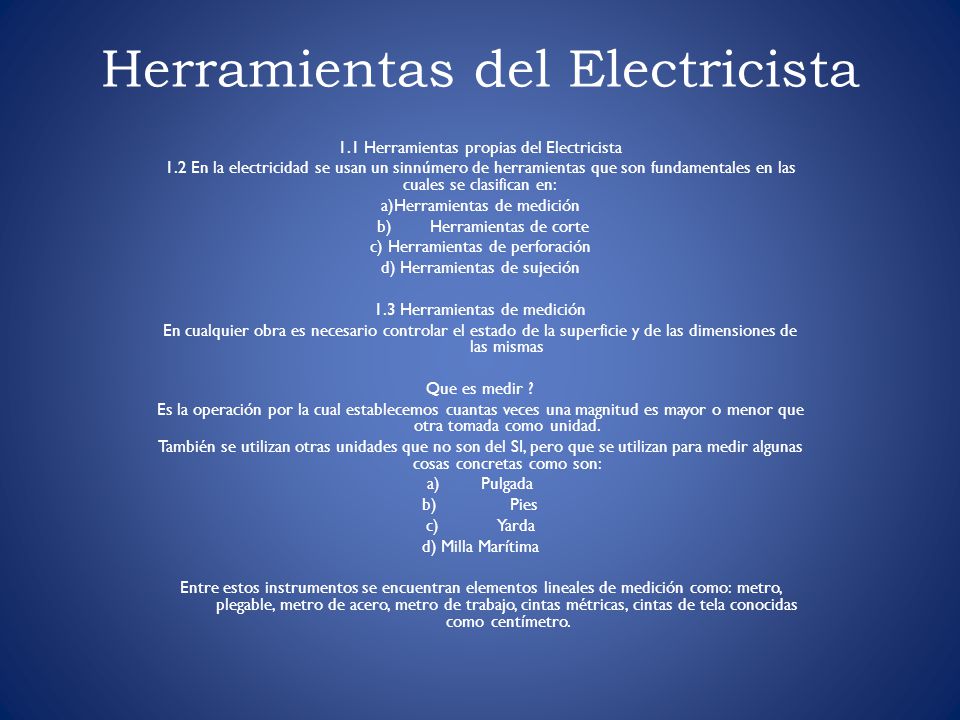

2 Herramientas del Electricista
1.1 Herramientas propias del Electricista 1.2 En la electricidad se usan un sinnúmero de herramientas que son fundamentales en las cuales se clasifican en: a)Herramientas de medición b) Herramientas de corte c) Herramientas de perforación d) Herramientas de sujeción 1.3 Herramientas de medición En cualquier obra es necesario controlar el estado de la superficie y de las dimensiones de las mismas Que es medir ? Es la operación por la cual establecemos cuantas veces una magnitud es mayor o menor que otra tomada como unidad. También se utilizan otras unidades que no son del SI, pero que se utilizan para medir algunas cosas concretas como son: Pulgada Pies Yarda d) Milla Marítima Entre estos instrumentos se encuentran elementos lineales de medición como: metro, plegable, metro de acero, metro de trabajo, cintas métricas, cintas de tela conocidas como centímetro.

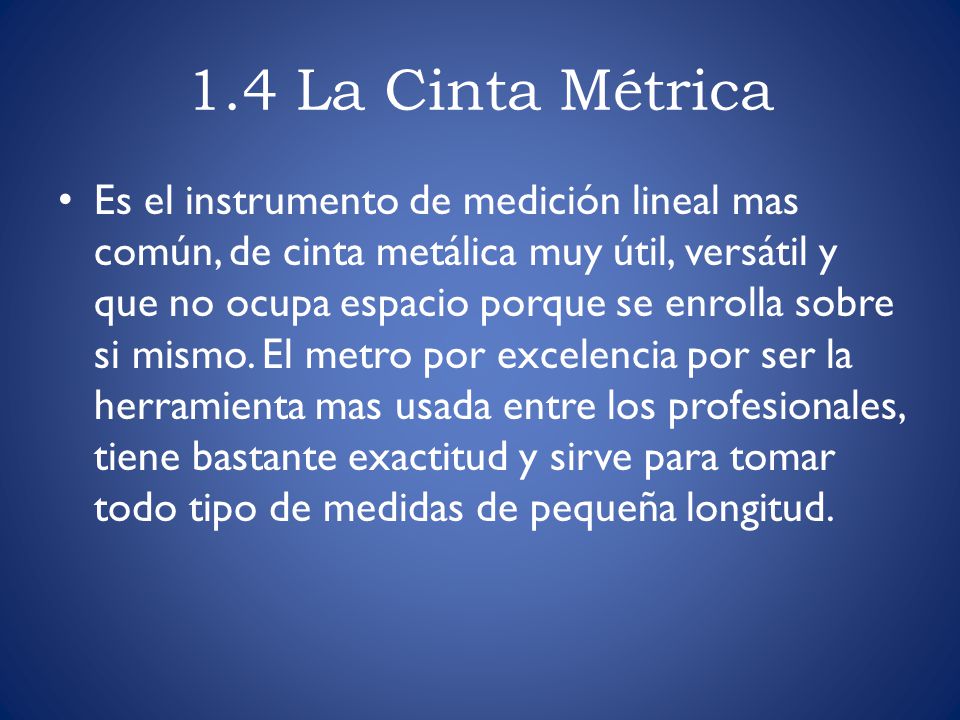

3 1.4 La Cinta Métrica Es el instrumento de medición lineal mas común, de cinta metálica muy útil, versátil y que no ocupa espacio porque se enrolla sobre si mismo. El metro por excelencia por ser la herramienta mas usada entre los profesionales, tiene bastante exactitud y sirve para tomar todo tipo de medidas de pequeña longitud.

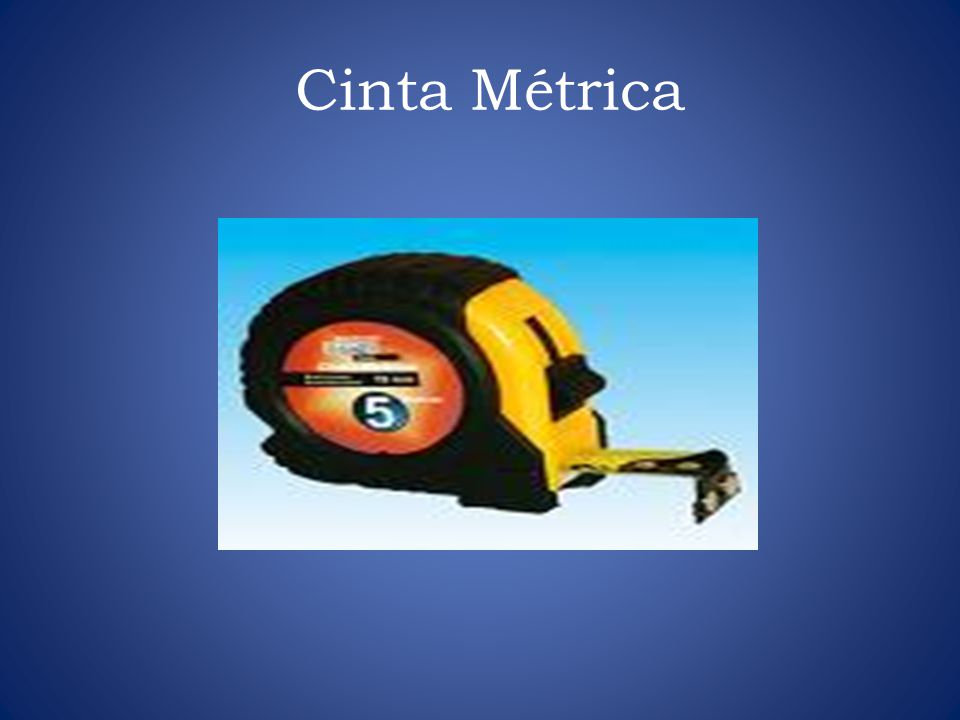

4 Cinta Métrica

5 1.5 Pie de Rey También conocido como calibre, es mejor metro para medir pequeños objetos como clavos, pernos y tornillos, así como diámetros y grosores incluso la profundidad de los agujeros . Su mayor virtud es la precisión, ya que es capas de medir decimas de milímetros, e incluso la media decima de milímetro. Para medir exteriores se utilizan las dos patas largas, para medir interiores las dos patas pequeñas y para medir profundidades un vástago que va saliendo por la parte trasera. La medida se hace serrando la pata móvil graduada donde donde esta dibujada la regla auxiliar o nonio, hasta fijarla a pieza a medir. La primera raya (0) nos indicara los milímetros, la siguiente raya indicara las decimas del milímetro (calibre con 10 dimensiones) o las medias decimas de milímetro (calibre con 20 dimensiones) El calibre pie de rey esta por lo general fabricado en material de acero inoxidable templados y cromados en mate el cual le da una calidad especial. Existen diversas formas de pie de rey en la siguiente lista lo mas habituales: a) Con patas en escuadras hacia el interior o hacia el exterior b) Con la pata de la regla escalada cilíndrica c) Con la patas paralelas largas y estrechas d) Con la pata de la regla escalada desplazable e) Con puntas en la escuadra hacia el exterior

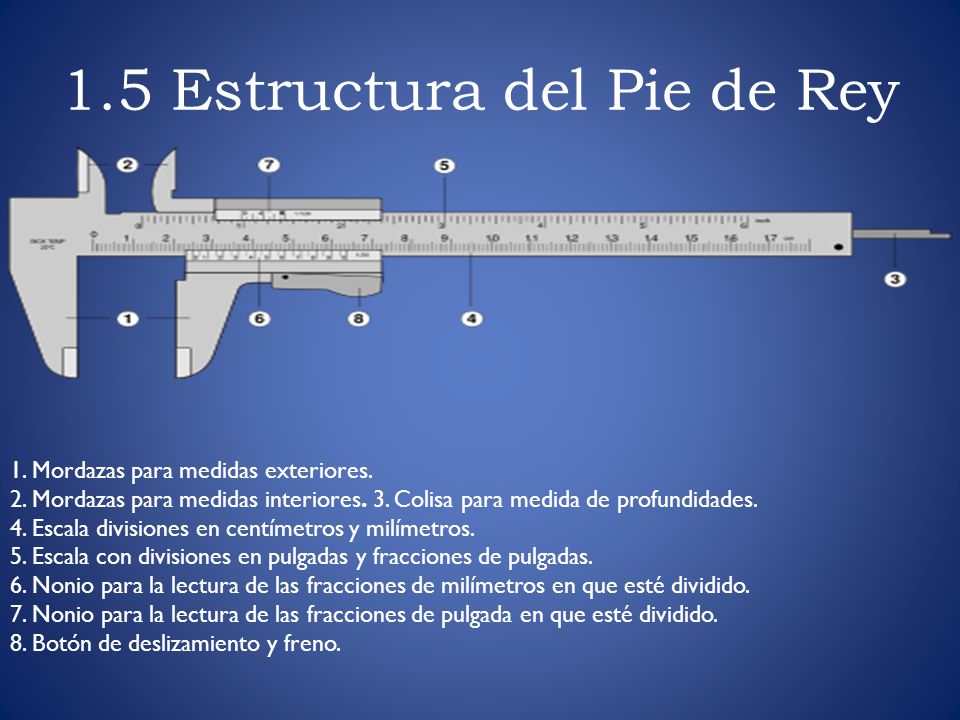

6 1.5 Estructura del Pie de Rey
1. Mordazas para medidas exteriores. 2. Mordazas para medidas interiores. 3. Colisa para medida de profundidades. 4. Escala divisiones en centímetros y milímetros. 5. Escala con divisiones en pulgadas y fracciones de pulgadas. 6. Nonio para la lectura de las fracciones de milímetros en que esté dividido. 7. Nonio para la lectura de las fracciones de pulgada en que esté dividido. 8. Botón de deslizamiento y freno.

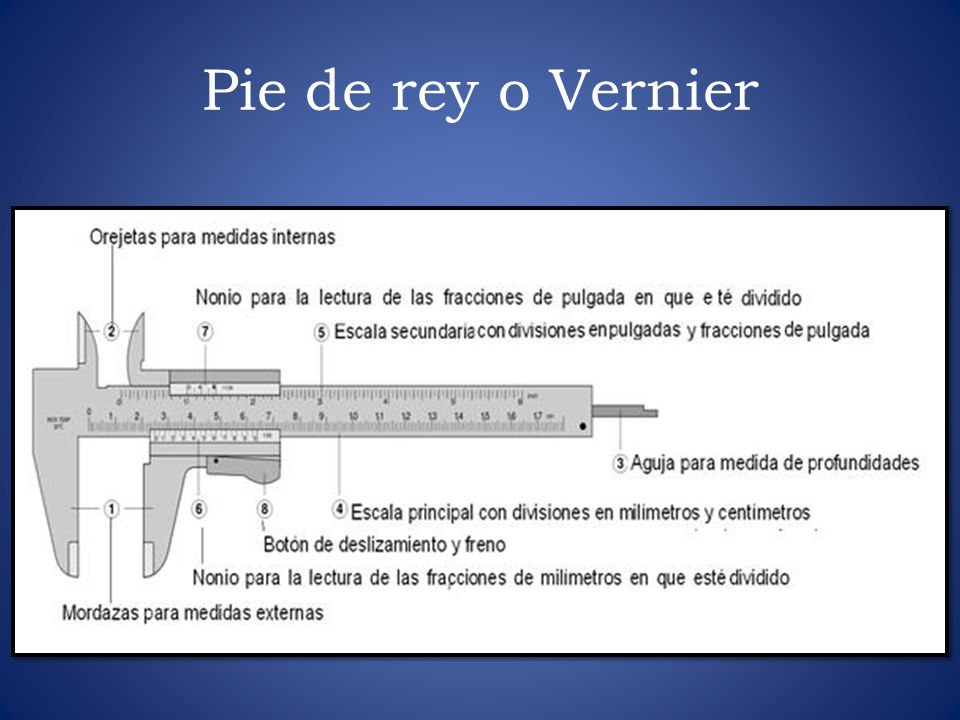

7 Pie de rey o Vernier

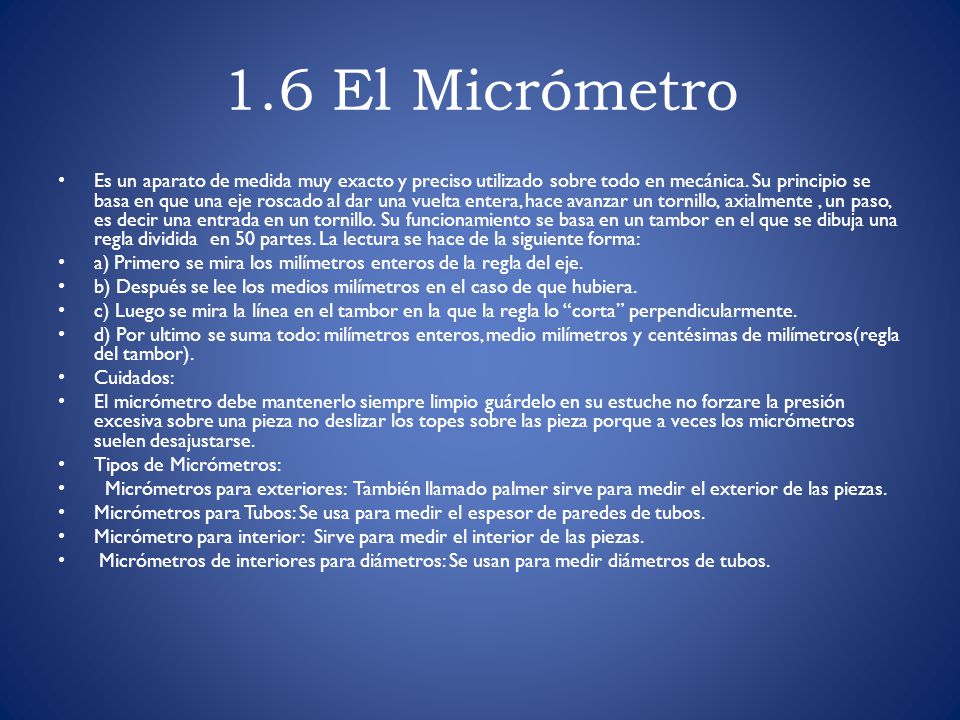

8 1.6 El Micrómetro Es un aparato de medida muy exacto y preciso utilizado sobre todo en mecánica. Su principio se basa en que una eje roscado al dar una vuelta entera, hace avanzar un tornillo, axialmente , un paso, es decir una entrada en un tornillo. Su funcionamiento se basa en un tambor en el que se dibuja una regla dividida en 50 partes. La lectura se hace de la siguiente forma: a) Primero se mira los milímetros enteros de la regla del eje. b) Después se lee los medios milímetros en el caso de que hubiera. c) Luego se mira la línea en el tambor en la que la regla lo “corta” perpendicularmente. d) Por ultimo se suma todo: milímetros enteros, medio milímetros y centésimas de milímetros(regla del tambor). Cuidados: El micrómetro debe mantenerlo siempre limpio guárdelo en su estuche no forzare la presión excesiva sobre una pieza no deslizar los topes sobre las pieza porque a veces los micrómetros suelen desajustarse. Tipos de Micrómetros: Micrómetros para exteriores: También llamado palmer sirve para medir el exterior de las piezas. Micrómetros para Tubos: Se usa para medir el espesor de paredes de tubos. Micrómetro para interior: Sirve para medir el interior de las piezas. Micrómetros de interiores para diámetros: Se usan para medir diámetros de tubos.

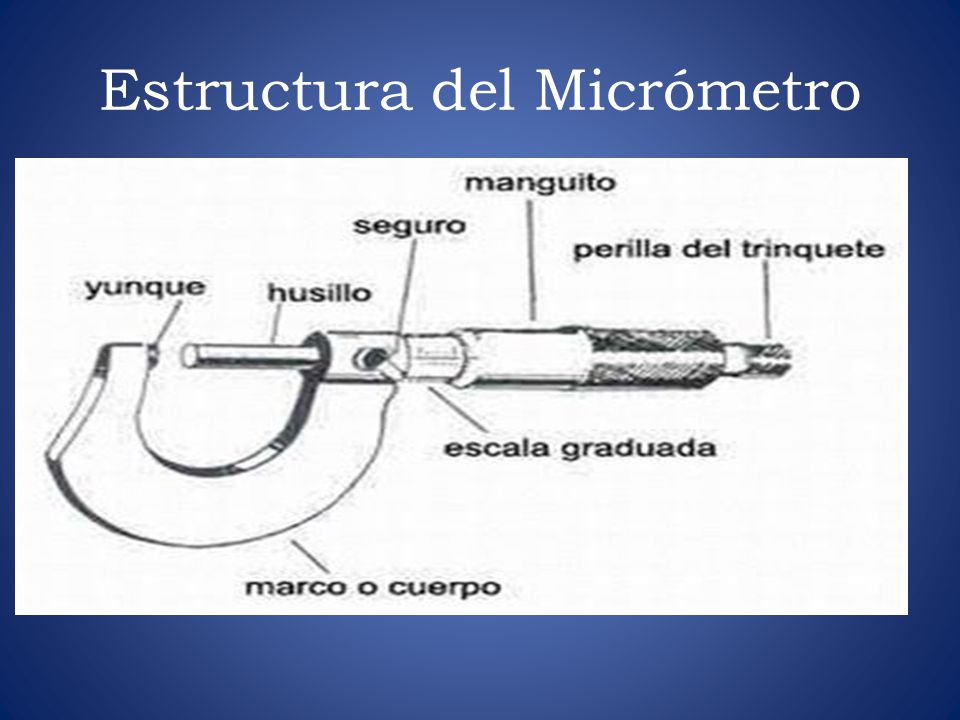

9 Estructura del Micrómetro

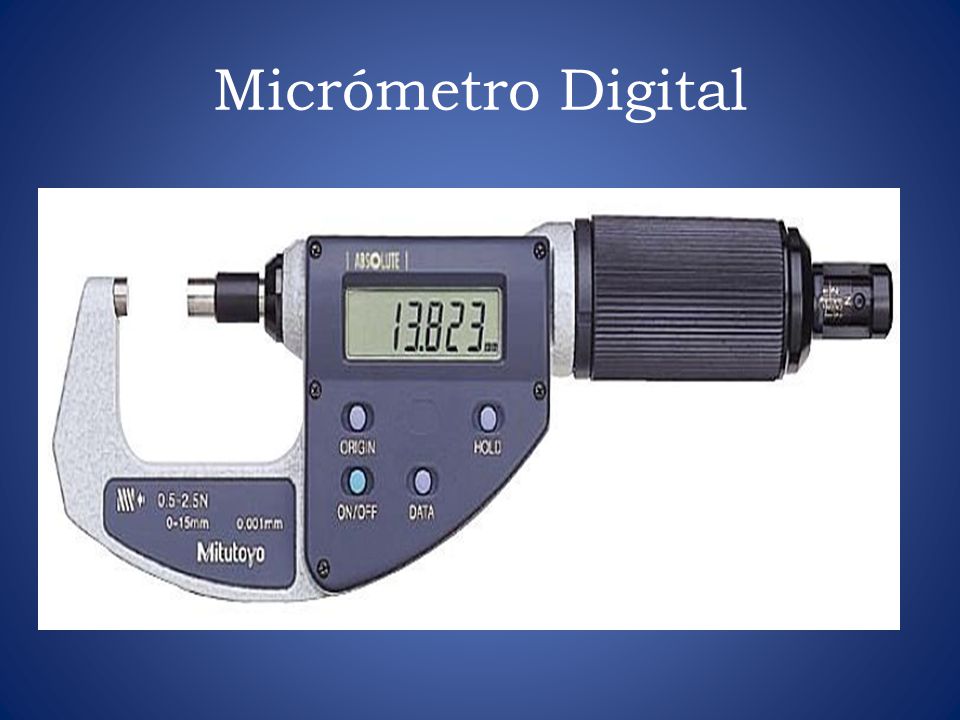

10 Micrómetro Digital

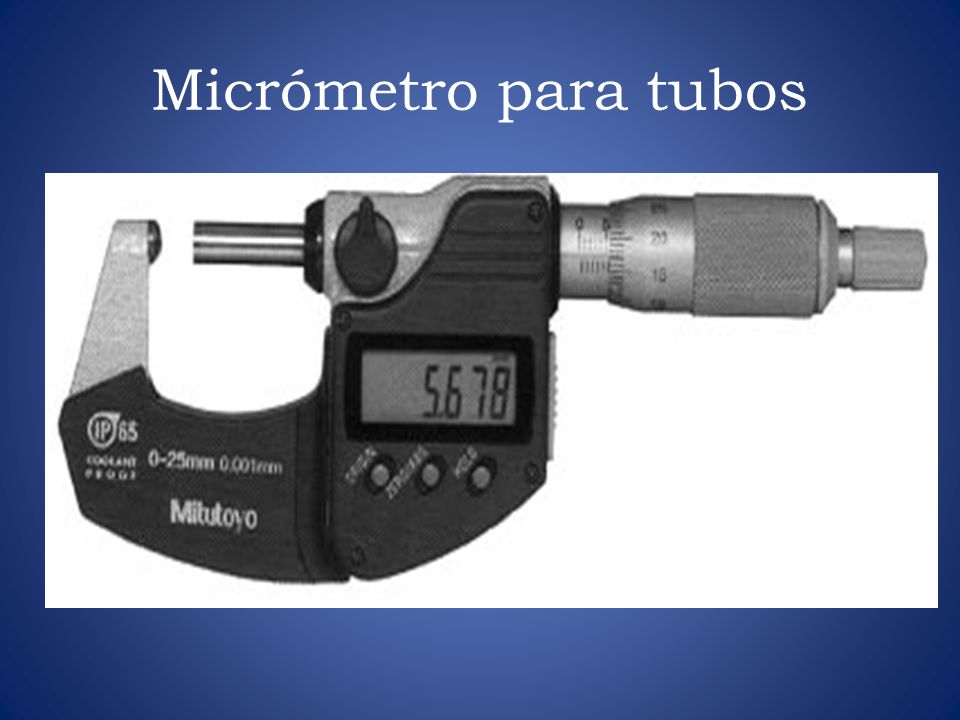

11 Micrómetro para tubos

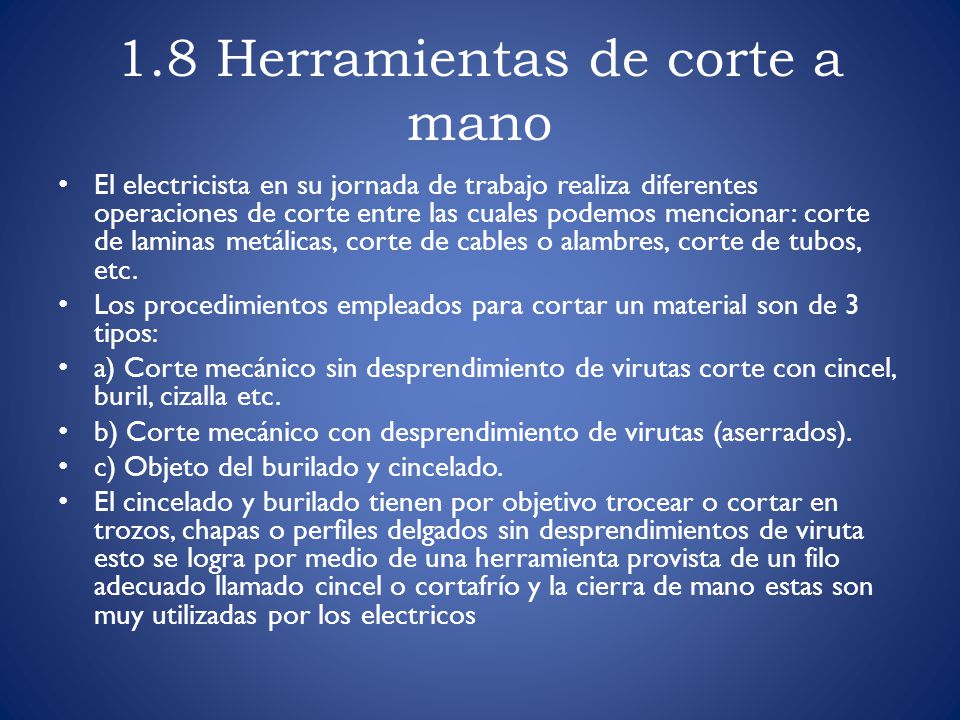

12 1.8 Herramientas de corte a mano
El electricista en su jornada de trabajo realiza diferentes operaciones de corte entre las cuales podemos mencionar: corte de laminas metálicas, corte de cables o alambres, corte de tubos, etc. Los procedimientos empleados para cortar un material son de 3 tipos: a) Corte mecánico sin desprendimiento de virutas corte con cincel, buril, cizalla etc. b) Corte mecánico con desprendimiento de virutas (aserrados). c) Objeto del burilado y cincelado. El cincelado y burilado tienen por objetivo trocear o cortar en trozos, chapas o perfiles delgados sin desprendimientos de viruta esto se logra por medio de una herramienta provista de un filo adecuado llamado cincel o cortafrío y la cierra de mano estas son muy utilizadas por los electricos

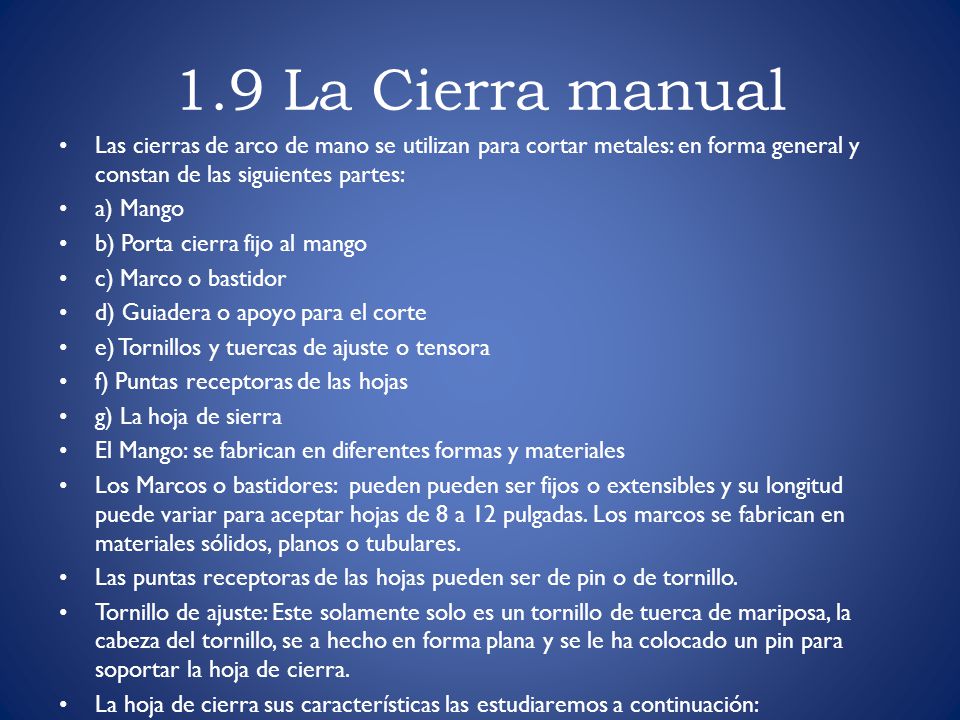

13 1.9 La Cierra manual Las cierras de arco de mano se utilizan para cortar metales: en forma general y constan de las siguientes partes: a) Mango b) Porta cierra fijo al mango c) Marco o bastidor d) Guiadera o apoyo para el corte e) Tornillos y tuercas de ajuste o tensora f) Puntas receptoras de las hojas g) La hoja de sierra El Mango: se fabrican en diferentes formas y materiales Los Marcos o bastidores: pueden pueden ser fijos o extensibles y su longitud puede variar para aceptar hojas de 8 a 12 pulgadas. Los marcos se fabrican en materiales sólidos, planos o tubulares. Las puntas receptoras de las hojas pueden ser de pin o de tornillo. Tornillo de ajuste: Este solamente solo es un tornillo de tuerca de mariposa, la cabeza del tornillo, se a hecho en forma plana y se le ha colocado un pin para soportar la hoja de cierra. La hoja de cierra sus características las estudiaremos a continuación:

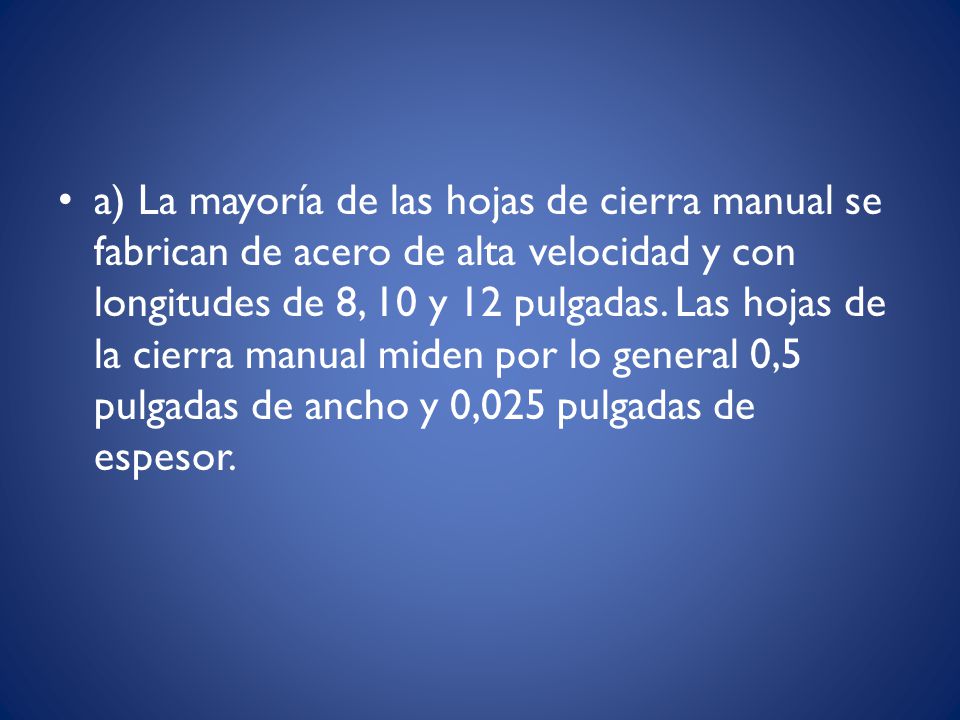

14 a) La mayoría de las hojas de cierra manual se fabrican de acero de alta velocidad y con longitudes de 8, 10 y 12 pulgadas. Las hojas de la cierra manual miden por lo general 0,5 pulgadas de ancho y 0,025 pulgadas de espesor.

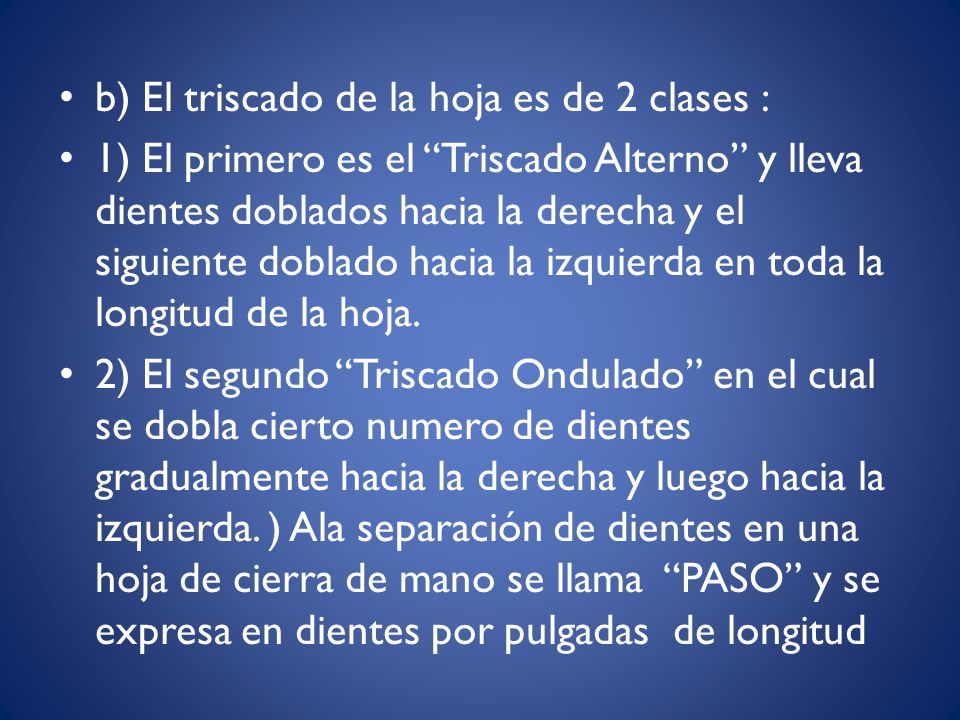

15 b) El triscado de la hoja es de 2 clases :
1) El primero es el “Triscado Alterno” y lleva dientes doblados hacia la derecha y el siguiente doblado hacia la izquierda en toda la longitud de la hoja. 2) El segundo “Triscado Ondulado” en el cual se dobla cierto numero de dientes gradualmente hacia la derecha y luego hacia la izquierda. ) Ala separación de dientes en una hoja de cierra de mano se llama “PASO” y se expresa en dientes por pulgadas de longitud

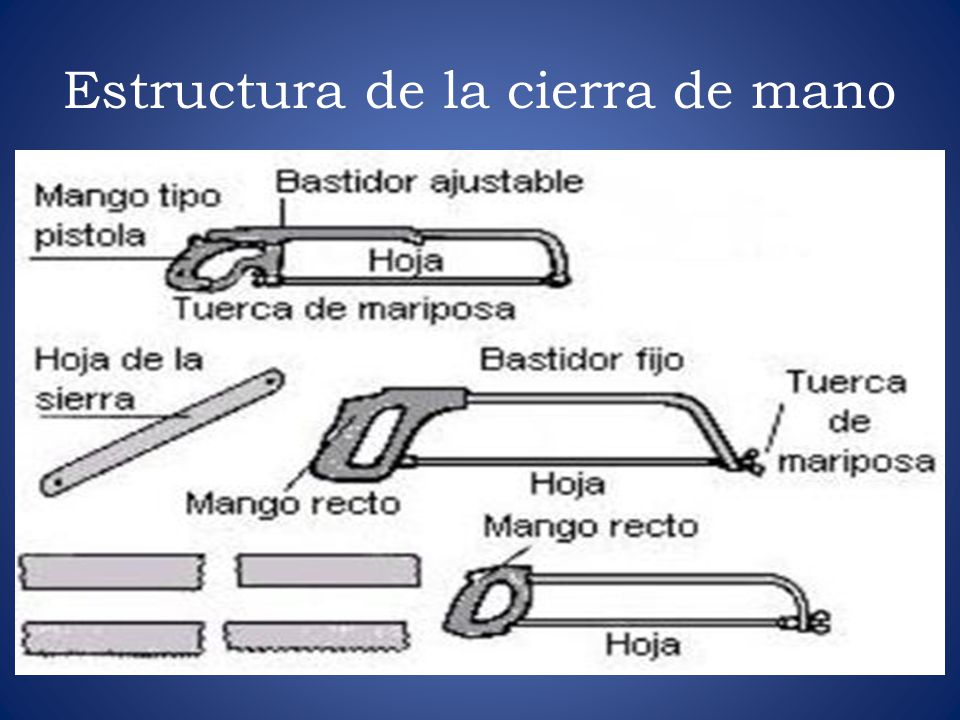

16 Estructura de la cierra de mano

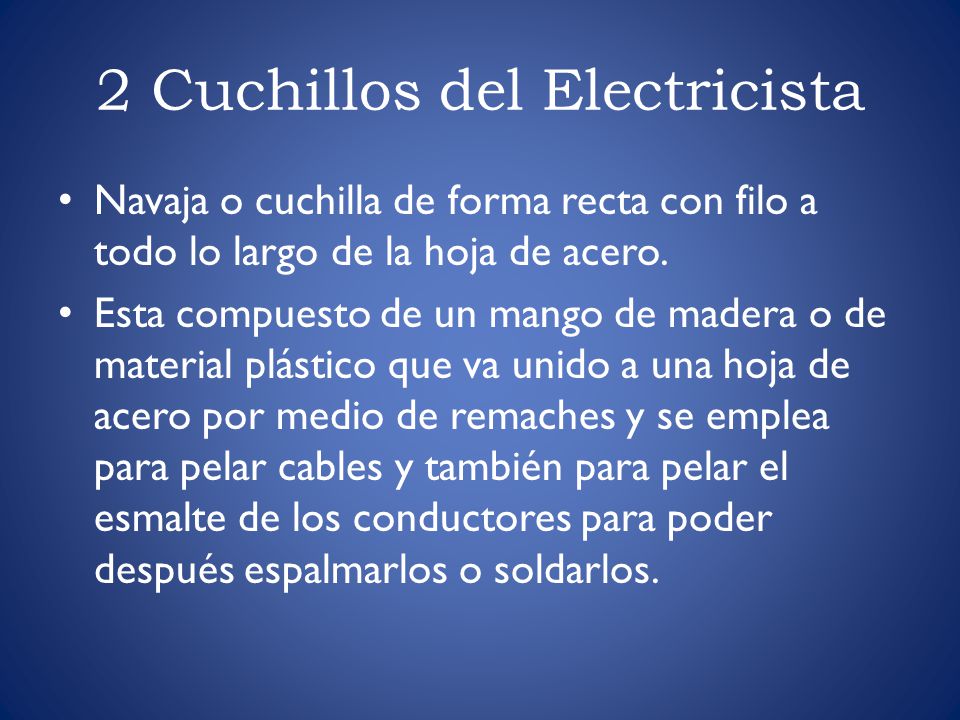

17 2 Cuchillos del Electricista
Navaja o cuchilla de forma recta con filo a todo lo largo de la hoja de acero. Esta compuesto de un mango de madera o de material plástico que va unido a una hoja de acero por medio de remaches y se emplea para pelar cables y también para pelar el esmalte de los conductores para poder después espalmarlos o soldarlos.

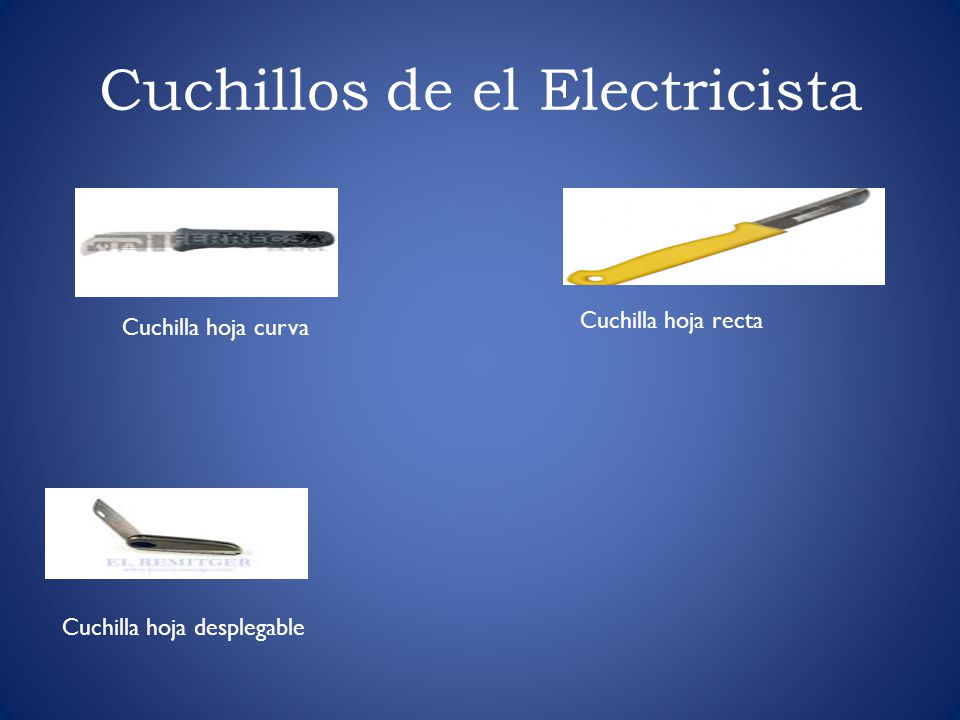

18 Cuchillos de el Electricista
Cuchilla hoja recta Cuchilla hoja curva Cuchilla hoja desplegable

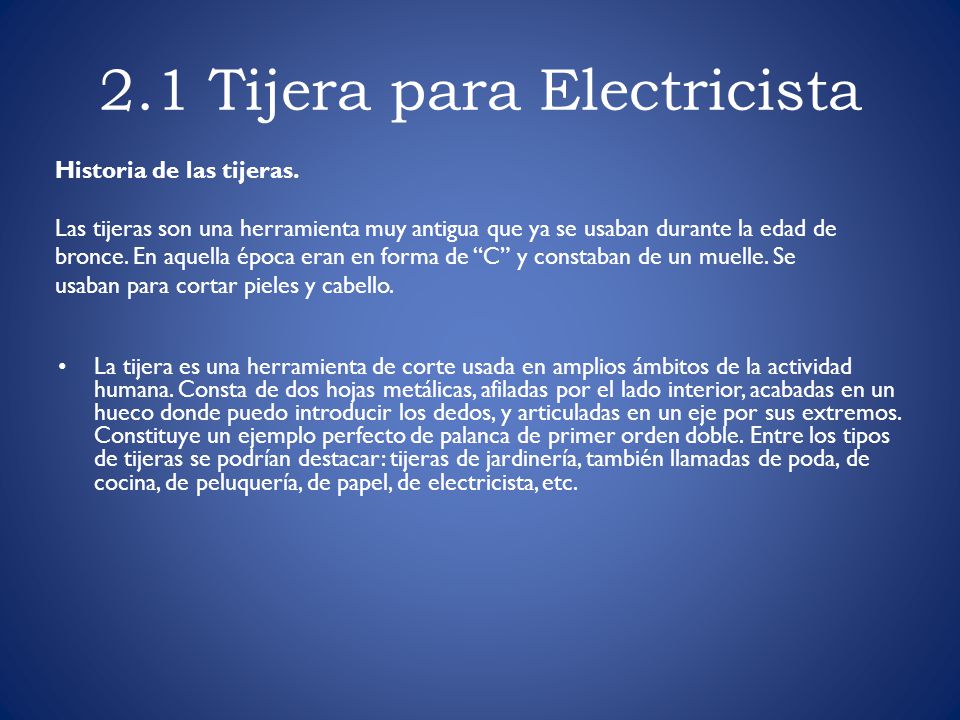

19 2.1 Tijera para Electricista
Historia de las tijeras. Las tijeras son una herramienta muy antigua que ya se usaban durante la edad de bronce. En aquella época eran en forma de “C” y constaban de un muelle. Se usaban para cortar pieles y cabello. La tijera es una herramienta de corte usada en amplios ámbitos de la actividad humana. Consta de dos hojas metálicas, afiladas por el lado interior, acabadas en un hueco donde puedo introducir los dedos, y articuladas en un eje por sus extremos. Constituye un ejemplo perfecto de palanca de primer orden doble. Entre los tipos de tijeras se podrían destacar: tijeras de jardinería, también llamadas de poda, de cocina, de peluquería, de papel, de electricista, etc.

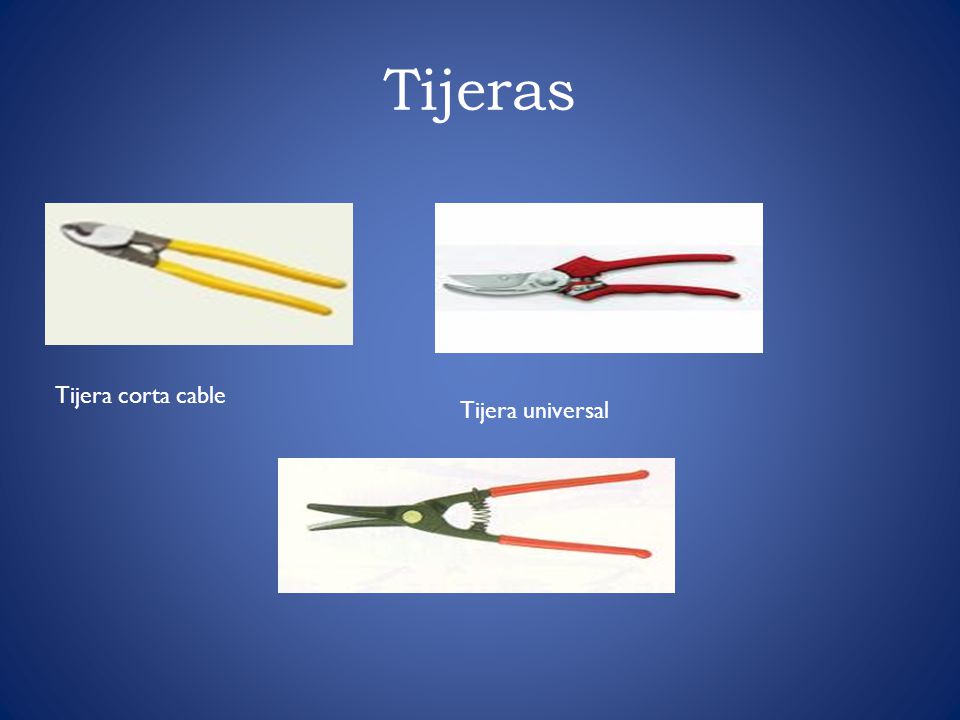

20 Tijeras Tijera corta cable Tijera universal

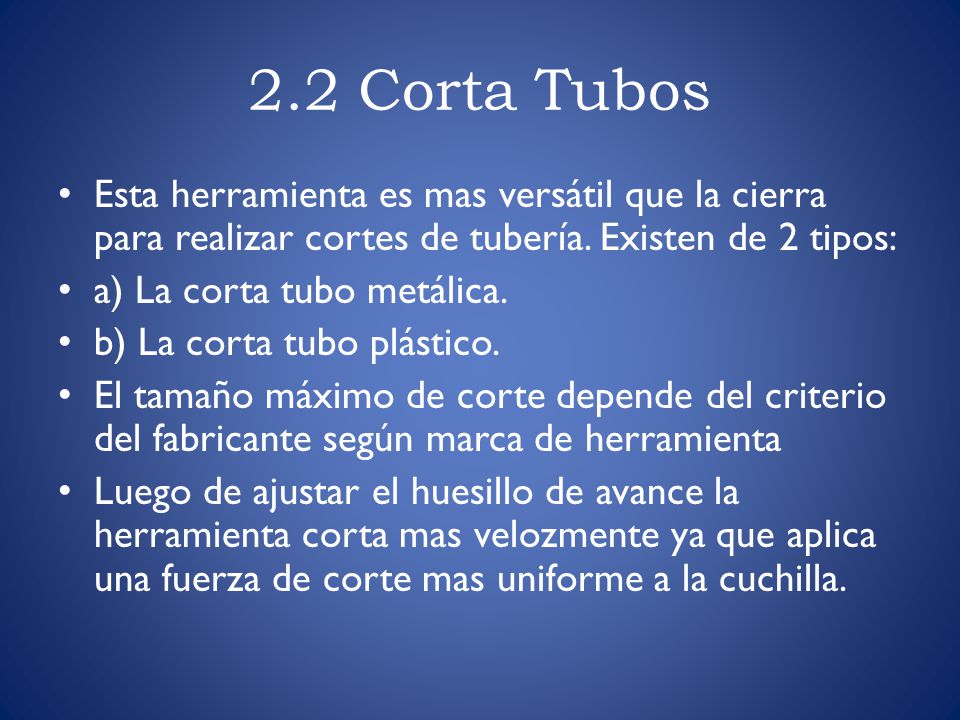

21 2.2 Corta Tubos Esta herramienta es mas versátil que la cierra para realizar cortes de tubería. Existen de 2 tipos: a) La corta tubo metálica. b) La corta tubo plástico. El tamaño máximo de corte depende del criterio del fabricante según marca de herramienta Luego de ajustar el huesillo de avance la herramienta corta mas velozmente ya que aplica una fuerza de corte mas uniforme a la cuchilla.

22 Tipos de Corta Tubos Cortadora de tubo plástico Corta tubo metálico

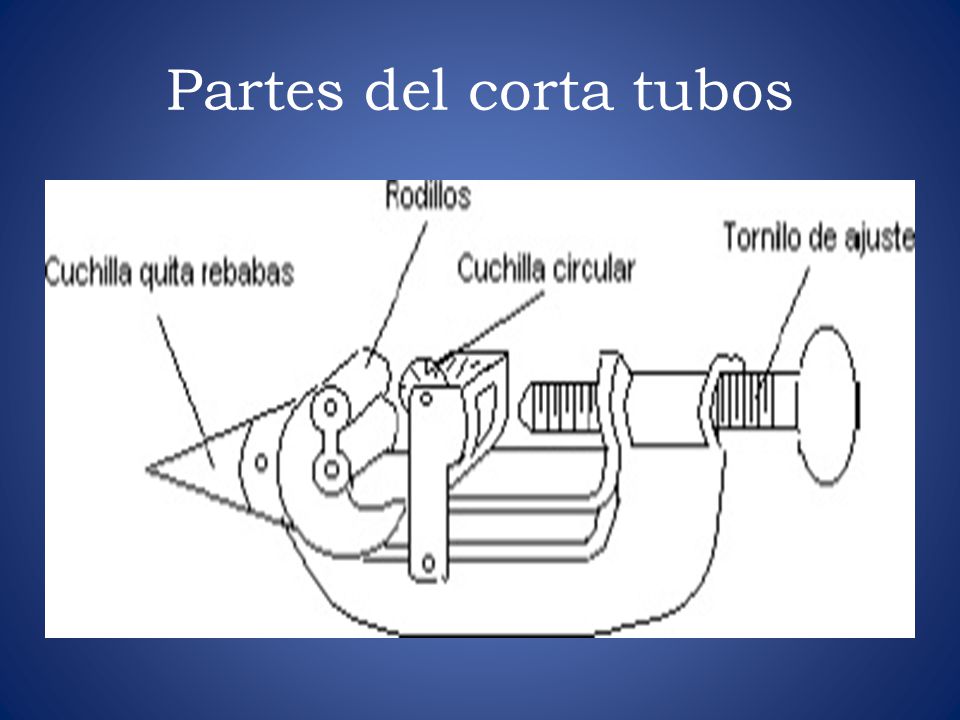

23 Partes del corta tubos

24 2.3 Corta cables Eléctricos
Los corta cables eléctricos llevan siempre marcados los tipos de material que pueden cortar y la capacidad máxima de corte . Los corta cables no son actos para corte de ALMELEC “Estos son unos conductores de cables de aluminio que en el centro llevan uno o varios hilos de acero duro que las cuchillas de estos corta cables no cortan. También el ALMELEC es usados en tendidos eléctricos donde los conductores deben tener gran capacidad para paso de corriente eléctrica y además una gran resistencia a la tracción para evitar su rotura.

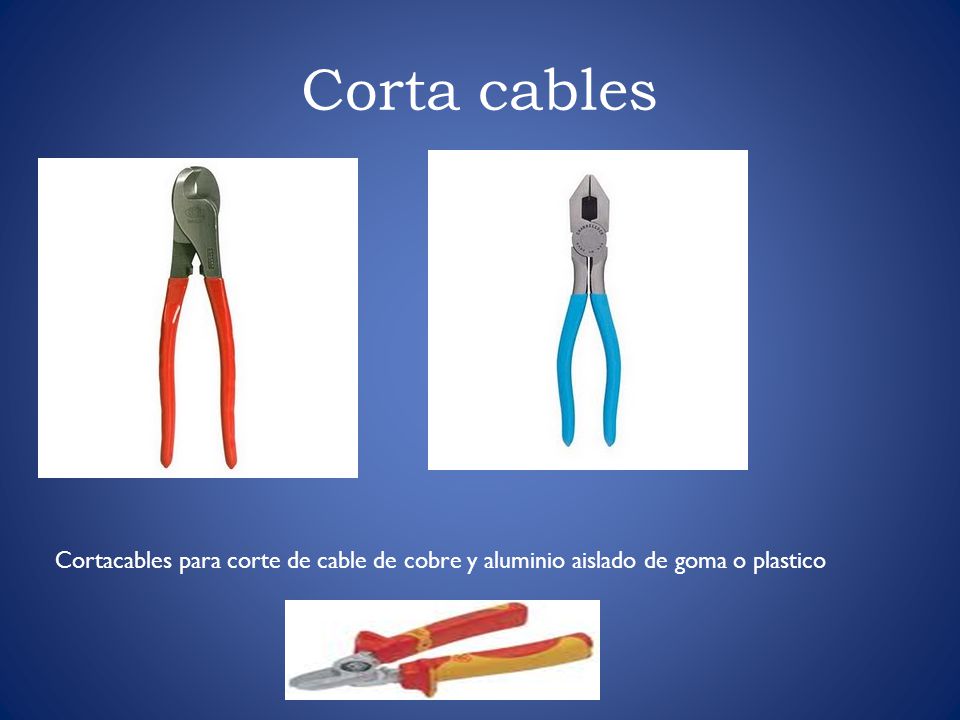

25 Corta cables Cortacables para corte de cable de cobre y aluminio aislado de goma o plastico

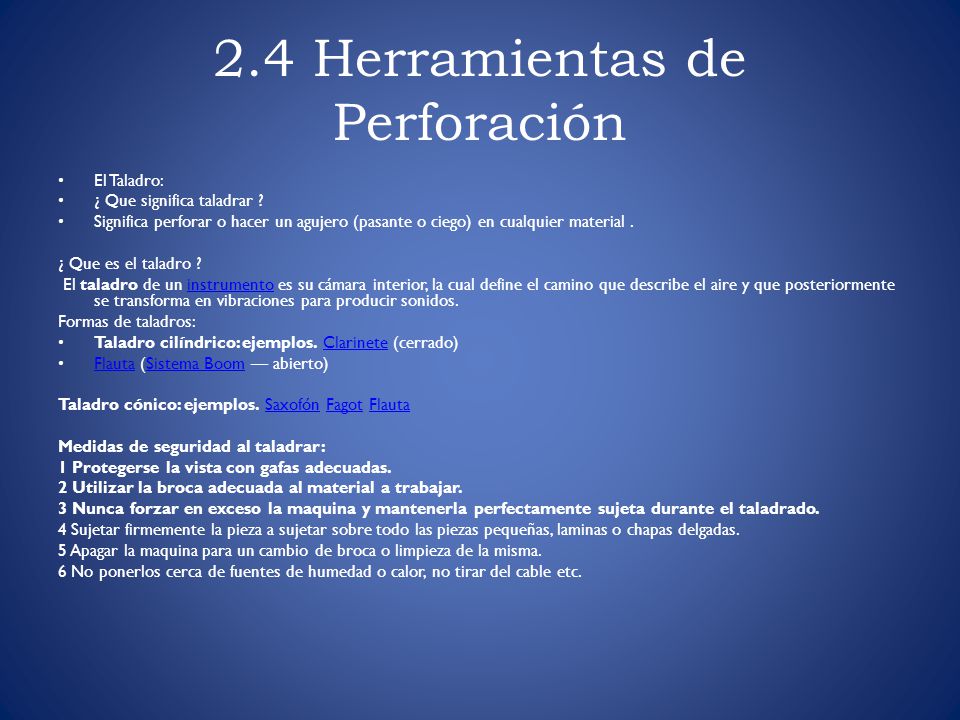

26 2.4 Herramientas de Perforación
El Taladro: ¿ Que significa taladrar ? Significa perforar o hacer un agujero (pasante o ciego) en cualquier material . ¿ Que es el taladro ? El taladro de un instrumento es su cámara interior, la cual define el camino que describe el aire y que posteriormente se transforma en vibraciones para producir sonidos. Formas de taladros: Taladro cilíndrico: ejemplos. Clarinete (cerrado) Flauta (Sistema Boom — abierto) Taladro cónico: ejemplos. Saxofón Fagot Flauta Medidas de seguridad al taladrar: 1 Protegerse la vista con gafas adecuadas. 2 Utilizar la broca adecuada al material a trabajar. 3 Nunca forzar en exceso la maquina y mantenerla perfectamente sujeta durante el taladrado. 4 Sujetar firmemente la pieza a sujetar sobre todo las piezas pequeñas, laminas o chapas delgadas. 5 Apagar la maquina para un cambio de broca o limpieza de la misma. 6 No ponerlos cerca de fuentes de humedad o calor, no tirar del cable etc.

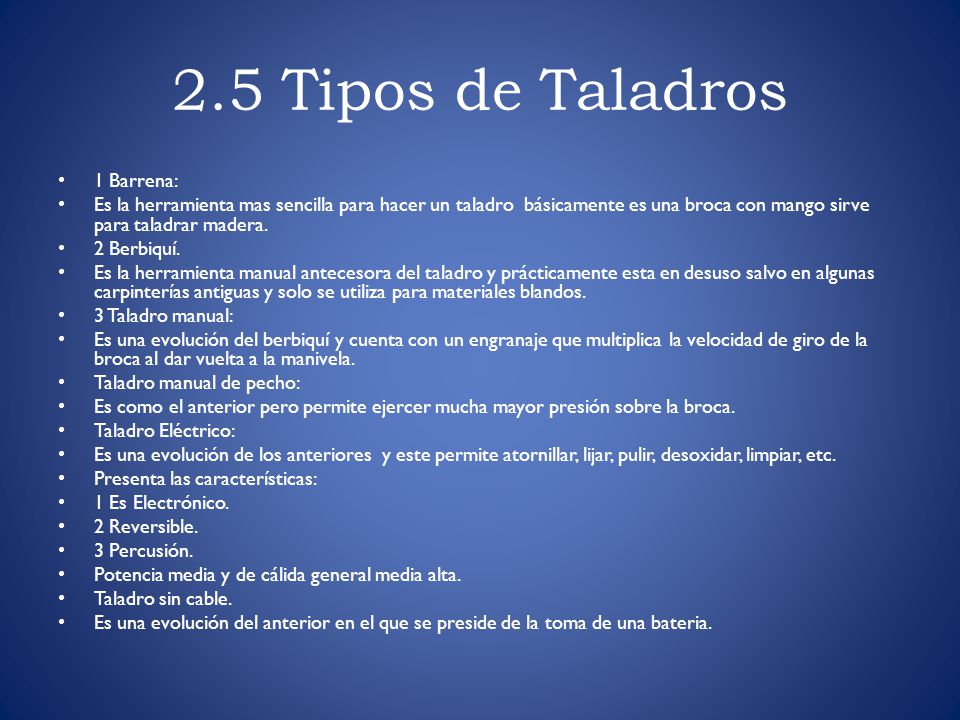

27 2.5 Tipos de Taladros 1 Barrena:
Es la herramienta mas sencilla para hacer un taladro básicamente es una broca con mango sirve para taladrar madera. 2 Berbiquí. Es la herramienta manual antecesora del taladro y prácticamente esta en desuso salvo en algunas carpinterías antiguas y solo se utiliza para materiales blandos. 3 Taladro manual: Es una evolución del berbiquí y cuenta con un engranaje que multiplica la velocidad de giro de la broca al dar vuelta a la manivela. Taladro manual de pecho: Es como el anterior pero permite ejercer mucha mayor presión sobre la broca. Taladro Eléctrico: Es una evolución de los anteriores y este permite atornillar, lijar, pulir, desoxidar, limpiar, etc. Presenta las características: 1 Es Electrónico. 2 Reversible. 3 Percusión. Potencia media y de cálida general media alta. Taladro sin cable. Es una evolución del anterior en el que se preside de la toma de una bateria.

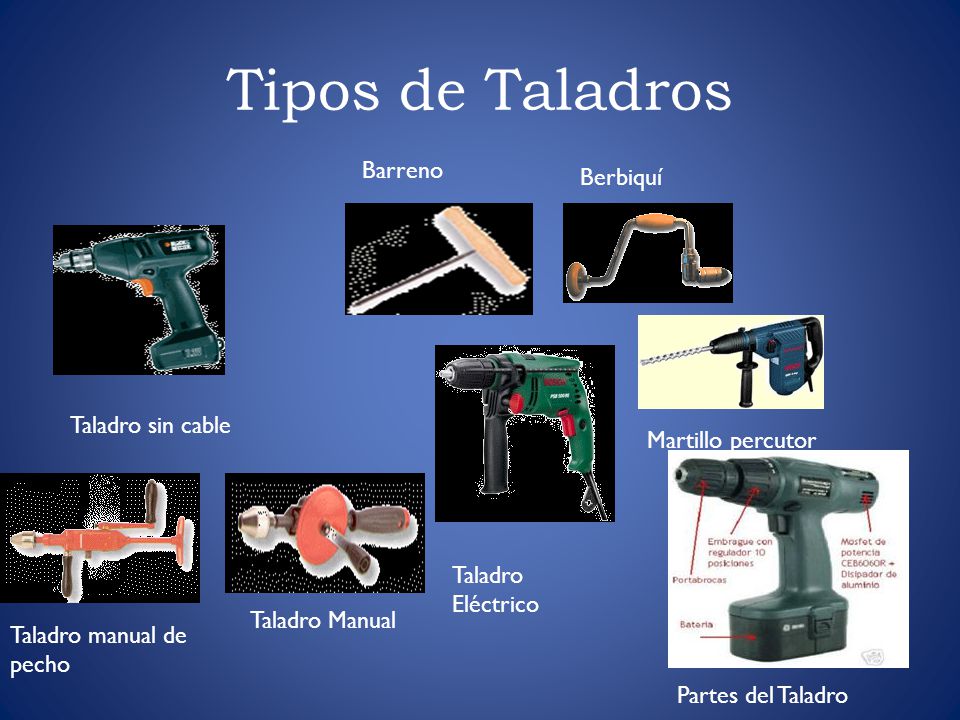

28 Tipos de Taladros Barreno Berbiquí Taladro sin cable Martillo percutor
Taladro Eléctrico Taladro Manual Taladro manual de pecho Partes del Taladro

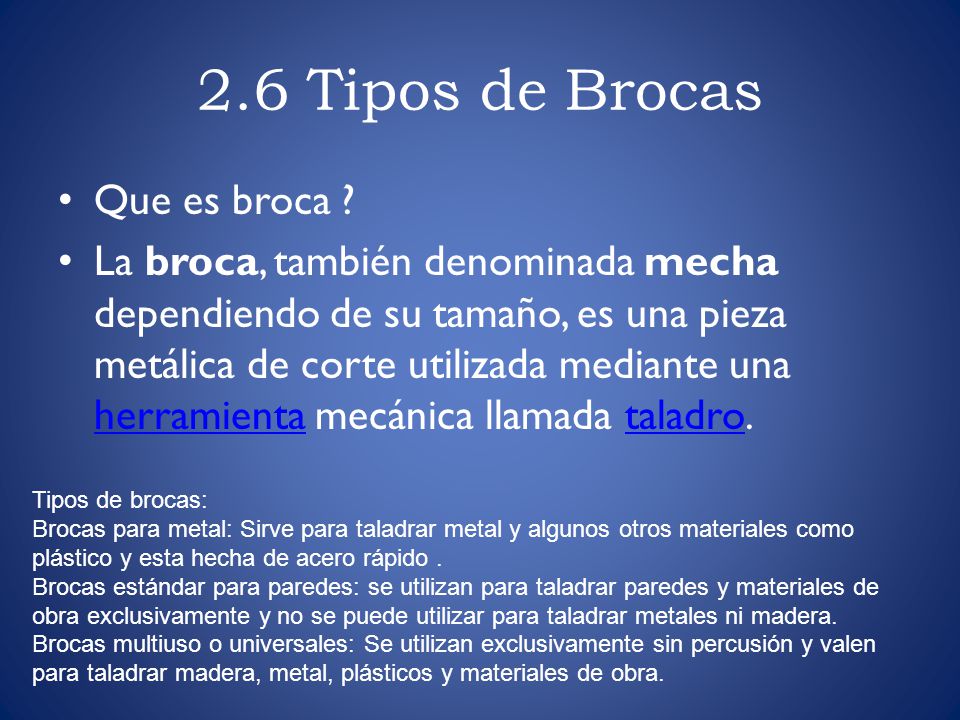

29 2.6 Tipos de Brocas Que es broca ?
La broca, también denominada mecha dependiendo de su tamaño, es una pieza metálica de corte utilizada mediante una herramienta mecánica llamada taladro. Tipos de brocas: Brocas para metal: Sirve para taladrar metal y algunos otros materiales como plástico y esta hecha de acero rápido . Brocas estándar para paredes: se utilizan para taladrar paredes y materiales de obra exclusivamente y no se puede utilizar para taladrar metales ni madera. Brocas multiuso o universales: Se utilizan exclusivamente sin percusión y valen para taladrar madera, metal, plásticos y materiales de obra.

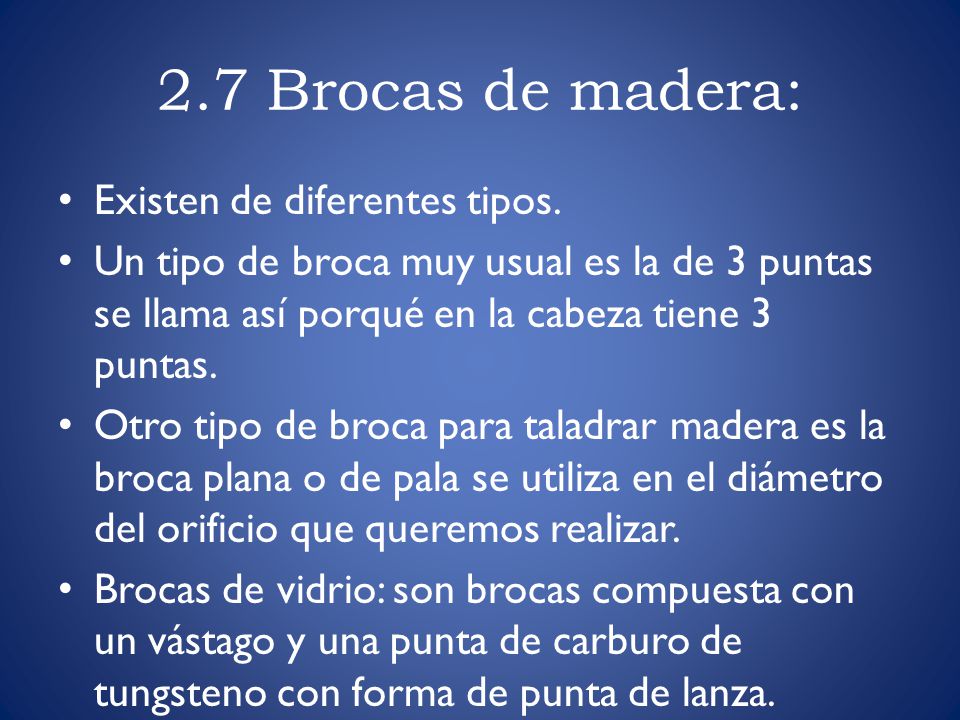

30 2.7 Brocas de madera: Existen de diferentes tipos.
Un tipo de broca muy usual es la de 3 puntas se llama así porqué en la cabeza tiene 3 puntas. Otro tipo de broca para taladrar madera es la broca plana o de pala se utiliza en el diámetro del orificio que queremos realizar. Brocas de vidrio: son brocas compuesta con un vástago y una punta de carburo de tungsteno con forma de punta de lanza.

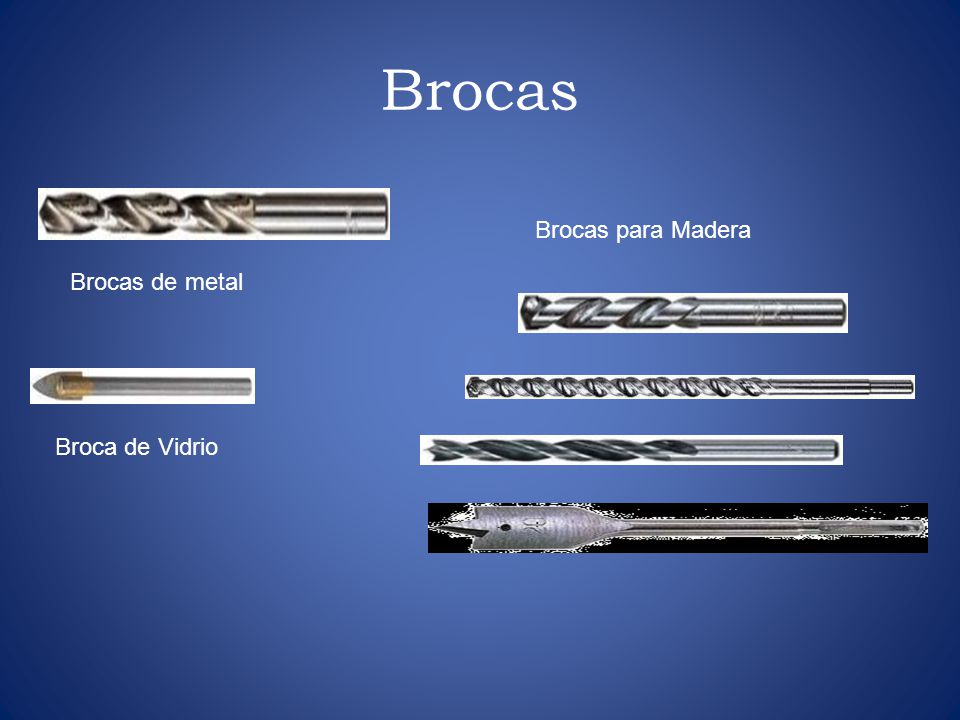

31 Brocas Brocas para Madera Brocas de metal Broca de Vidrio

32 2.8 Herramientas de Sujeción
Soporte vertical y mordaza de sujeción. El soporte vertical fije el taladro verticalmente convirtiéndolo en uno o de columna. Esto es muy adecuado para mejorar la precisión del taladro y para poder ajustar la profundidad cuando se trate de un orificio ciego. Tornillo de banco: cuando necesitemos sujetar firmemente una pieza u objeto a taladrar, cortar, doblar etc., necesitaremos la ayuda de un tornillo de banco conocido como prensa o unos sargentos o gatos.

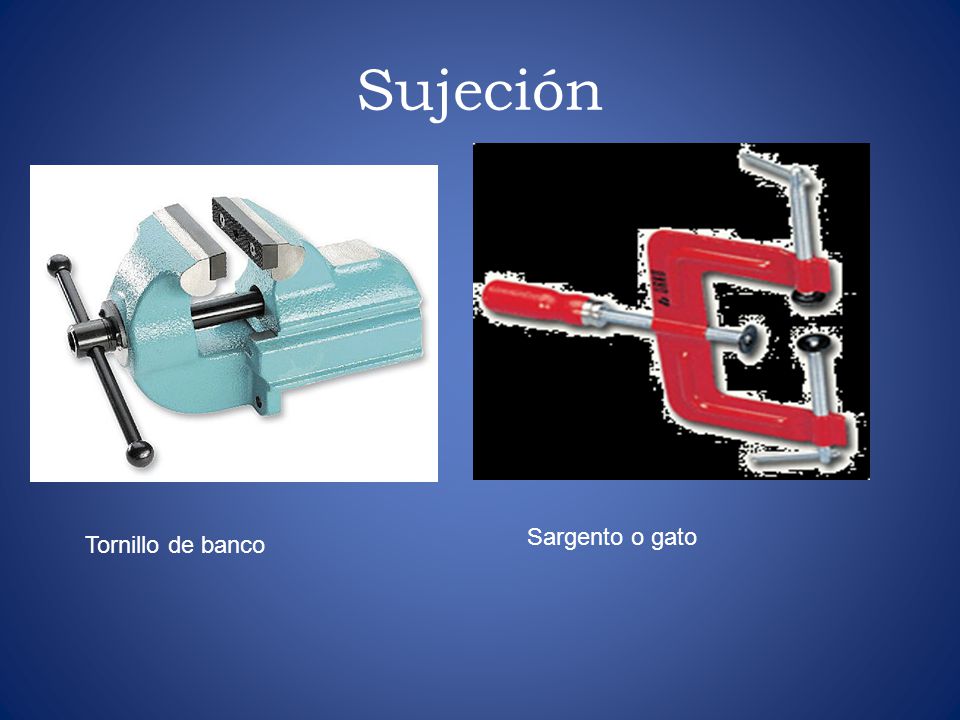

33 Sujeción Sargento o gato Tornillo de banco

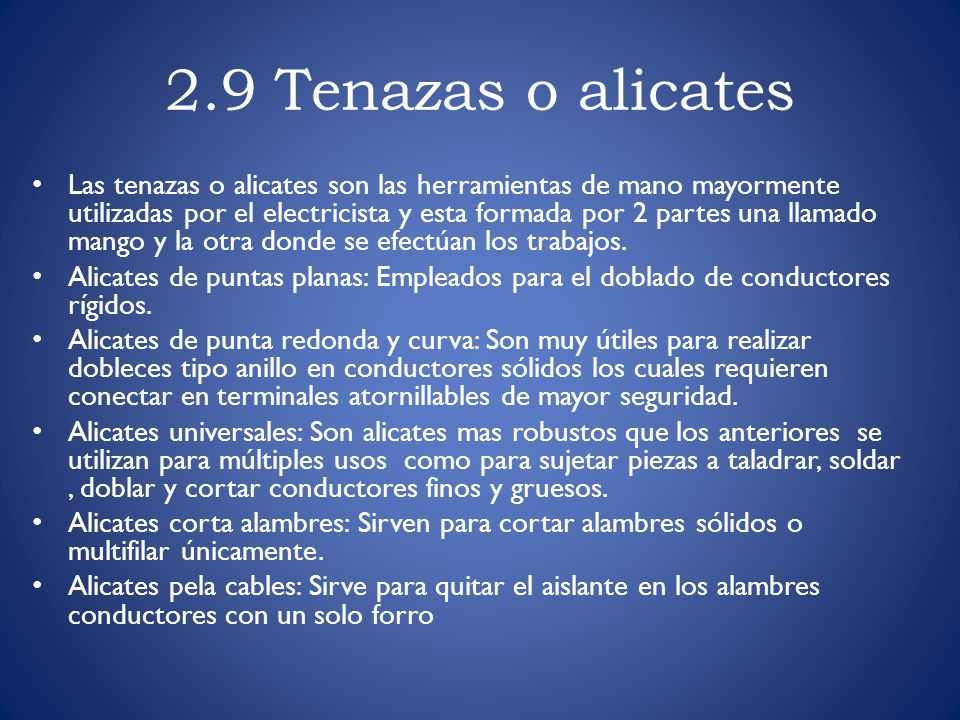

34 2.9 Tenazas o alicates Las tenazas o alicates son las herramientas de mano mayormente utilizadas por el electricista y esta formada por 2 partes una llamado mango y la otra donde se efectúan los trabajos. Alicates de puntas planas: Empleados para el doblado de conductores rígidos. Alicates de punta redonda y curva: Son muy útiles para realizar dobleces tipo anillo en conductores sólidos los cuales requieren conectar en terminales atornillables de mayor seguridad. Alicates universales: Son alicates mas robustos que los anteriores se utilizan para múltiples usos como para sujetar piezas a taladrar, soldar , doblar y cortar conductores finos y gruesos. Alicates corta alambres: Sirven para cortar alambres sólidos o multifilar únicamente. Alicates pela cables: Sirve para quitar el aislante en los alambres conductores con un solo forro

35 Tipos de Alicates 1- Alicate de corte lateral 2- Alicate de corte oblicuo 3- Alicate de corte frontal 4- Corta cables 5- Alicate universal 6- Alicate de punta 7- Alicate de punta delgada 8- Alicate pico de pato 9- Alicate punta aguja 10- Alicate punta aguja doblada 11- Alicate articulado 12- Alicate de presión 13- Alicate para anillos de retención

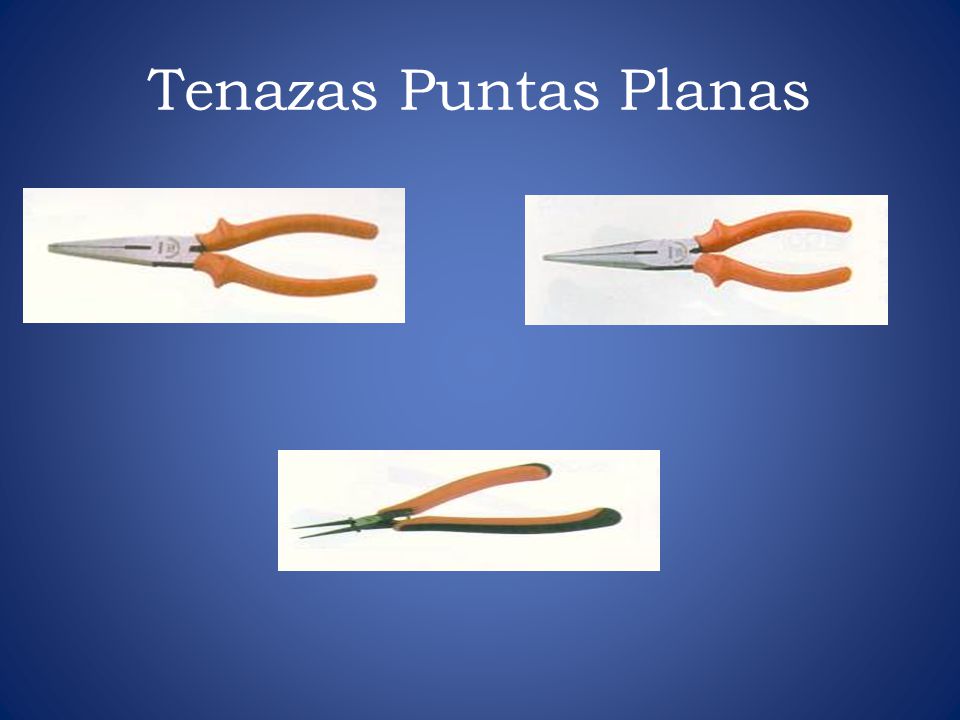

36 Tenazas Puntas Planas

37 Tenazas de punta redonda y curva

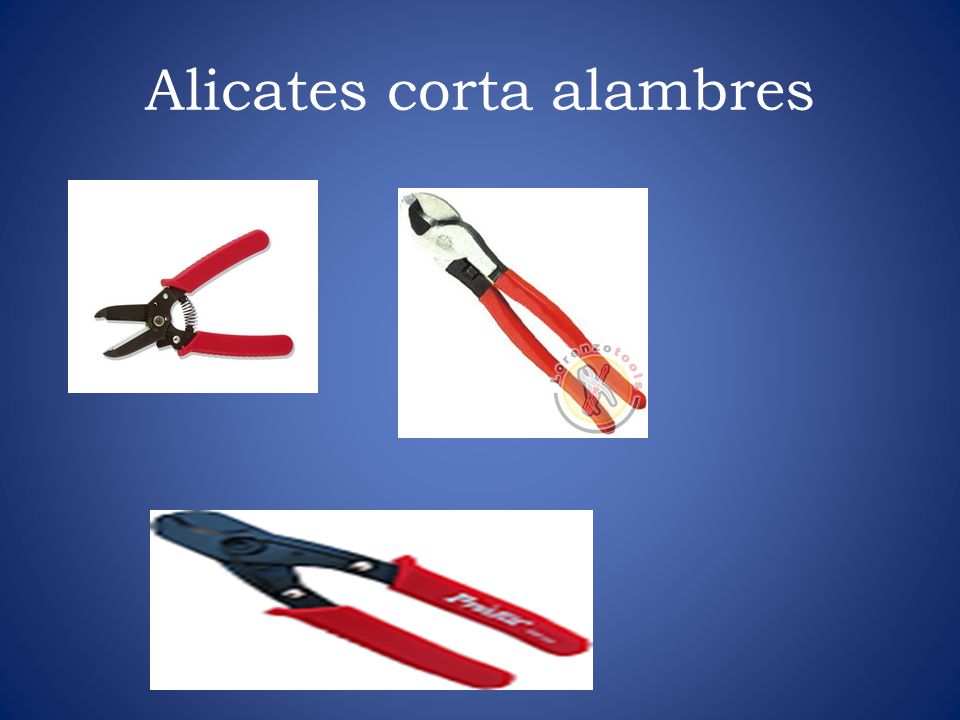

38 Alicates corta alambres

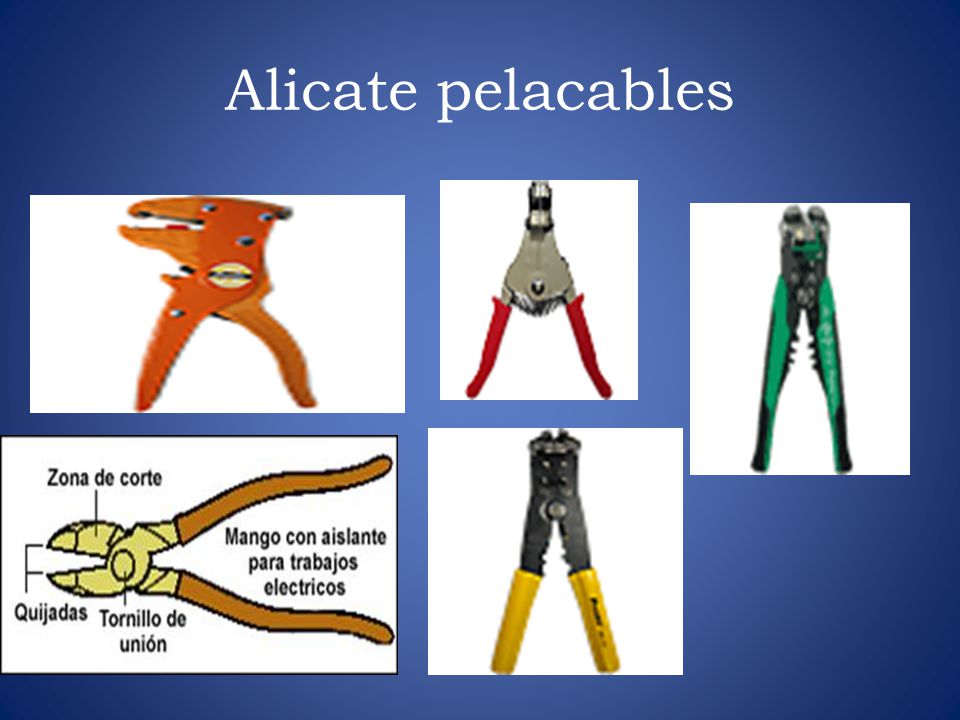

39 Alicate pelacables

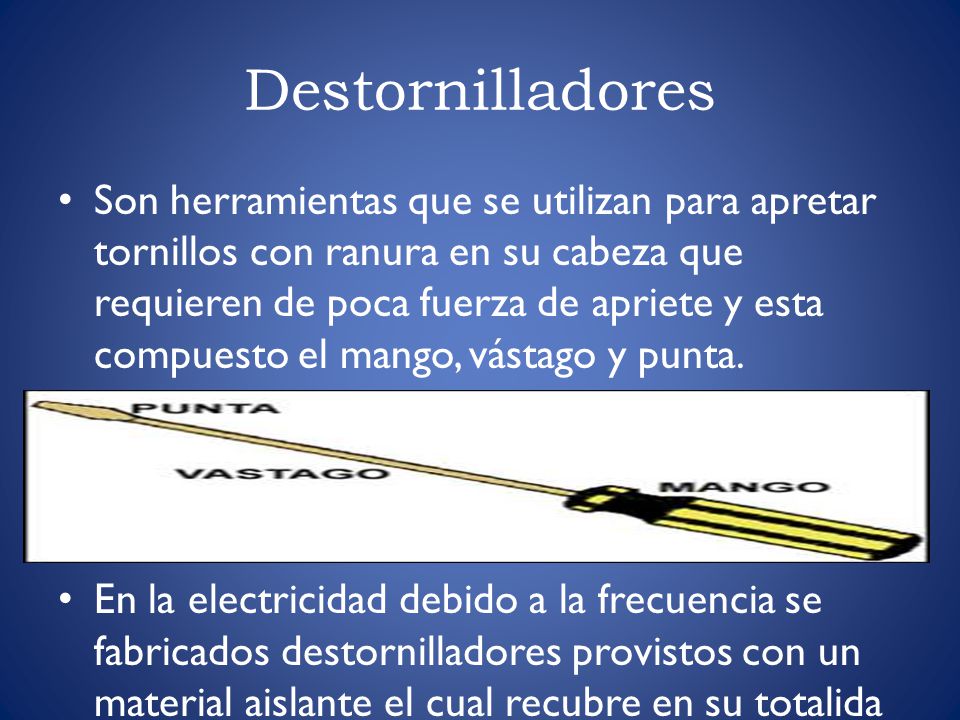

40 Destornilladores Son herramientas que se utilizan para apretar tornillos con ranura en su cabeza que requieren de poca fuerza de apriete y esta compuesto el mango, vástago y punta. En la electricidad debido a la frecuencia se fabricados destornilladores provistos con un material aislante el cual recubre en su totalida

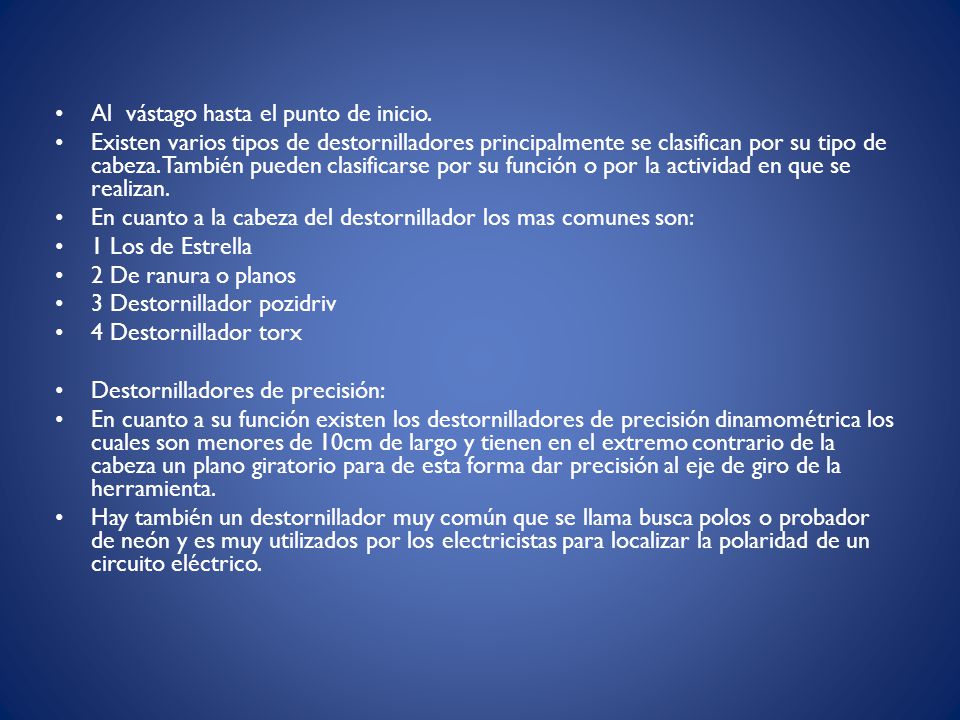

41 Al vástago hasta el punto de inicio.
Existen varios tipos de destornilladores principalmente se clasifican por su tipo de cabeza. También pueden clasificarse por su función o por la actividad en que se realizan. En cuanto a la cabeza del destornillador los mas comunes son: 1 Los de Estrella 2 De ranura o planos 3 Destornillador pozidriv 4 Destornillador torx Destornilladores de precisión: En cuanto a su función existen los destornilladores de precisión dinamométrica los cuales son menores de 10cm de largo y tienen en el extremo contrario de la cabeza un plano giratorio para de esta forma dar precisión al eje de giro de la herramienta. Hay también un destornillador muy común que se llama busca polos o probador de neón y es muy utilizados por los electricistas para localizar la polaridad de un circuito eléctrico.

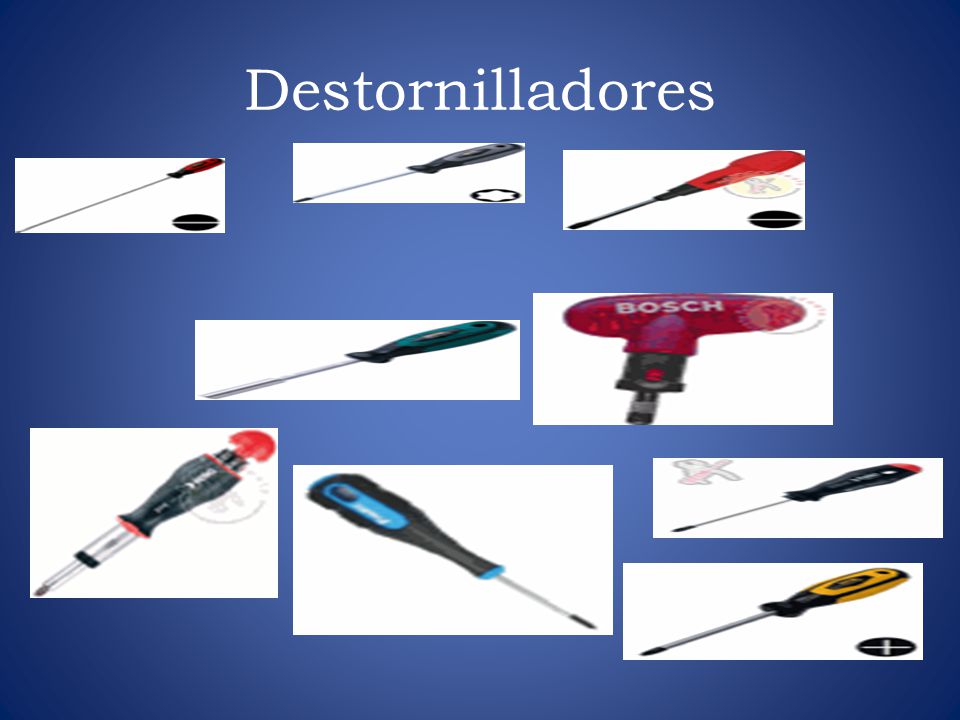

42 Destornilladores
