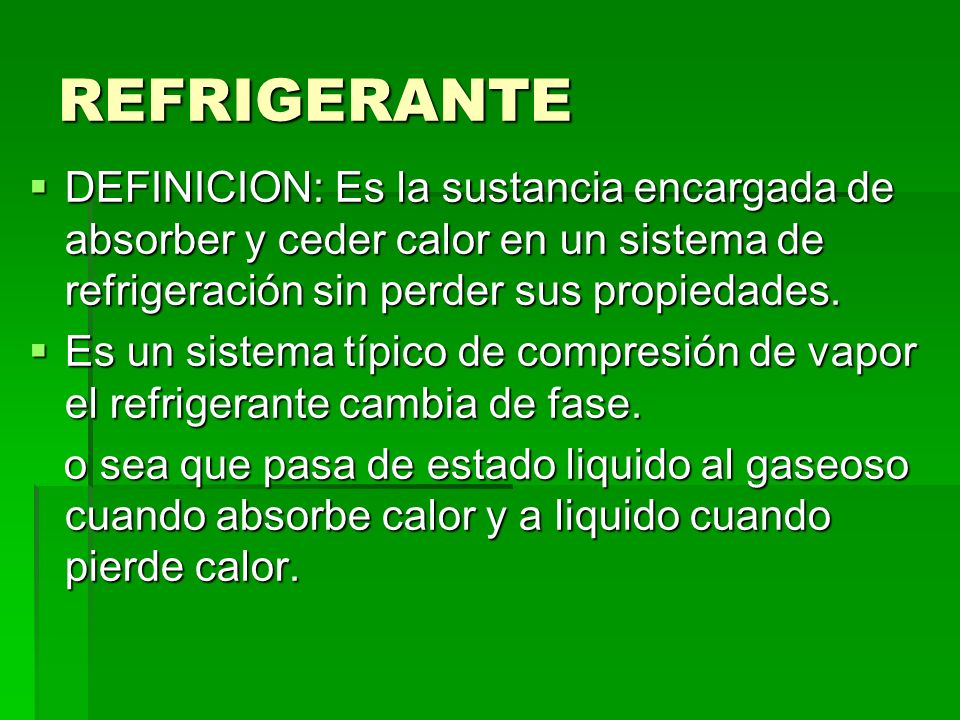

1 REFRIGERANTE DEFINICION: Es la sustancia encargada de absorber y ceder calor en un sistema de refrigeración sin perder sus propiedades. DEFINICION: Es la sustancia encargada de absorber y ceder calor en un sistema de refrigeración sin perder sus propiedades. Es un sistema típico de compresión de vapor el refrigerante cambia de fase. Es un sistema típico de compresión de vapor el refrigerante cambia de fase. o sea que pasa de estado liquido al gaseoso cuando absorbe calor y a liquido cuando pierde calor. o sea que pasa de estado liquido al gaseoso cuando absorbe calor y a liquido cuando pierde calor.

2 GRUPOS DE REFRIGERNTES REFRIGERANTE ANTIGUOS REFRIGERANTE ANTIGUOS REFRIGERANTE MODERNO REFRIGERANTE MODERNO REFRIGERANTE ALTERNARIVO REFRIGERANTE ALTERNARIVO

3 REFRIGERANTES ANTIGUOS: Son utilizados antes del año 1930 llamados también carburados. REFRIGERANTES ANTIGUOS: Son utilizados antes del año 1930 llamados también carburados. REFRIGERNTES MODERNOS: Utilizados después de los años de 1930 llamados halogenados o flourocarbonados. REFRIGERNTES MODERNOS: Utilizados después de los años de 1930 llamados halogenados o flourocarbonados. REFRIGERANTE ALTERNATIVOS: Son refrigerante puros y algunas mezclas que remplazaran a los modernos cuyos refrigerantes no deterioran la capa de ozono y ni calientan la tierra. REFRIGERANTE ALTERNATIVOS: Son refrigerante puros y algunas mezclas que remplazaran a los modernos cuyos refrigerantes no deterioran la capa de ozono y ni calientan la tierra.

4 REFRIGERANTES ANTIGUOS, USADOS ANTES DE 1970 Son reconocidos como peligrosos, explosivos, tóxicos Son reconocidos como peligrosos, explosivos, tóxicos Amoniaco (NH3) R-717 Amoniaco (NH3) R-717 Agua (H2o) R-718 Agua (H2o) R-718 Propano (C3H8) R-290 Propano (C3H8) R-290 Isobutano (C4H10) R-600ª Isobutano (C4H10) R-600ª Dióxido de carbono (C02) R-744 Dióxido de carbono (C02) R-744

5 LOS REFRIGERANTES MODERNOS TAMBIEN LLAMADOS CFC Y HCFC Estos refrigerantes se identifican mediante un sistema uniforme de números que le son propios algunos CFC, son Estos refrigerantes se identifican mediante un sistema uniforme de números que le son propios algunos CFC, son R-11, R-12, R-114, R-115 R-11, R-12, R-114, R-115 Los HCFC mas comunes incluyen R-22, R-123, R-124 Los HCFC mas comunes incluyen R-22, R-123, R-124 Los HFC o alternativos: Los HFC o alternativos: R-134a, R-125, R-32 R-134a, R-125, R-32

6 SISTEMA NUMERICO DE LOS REFRIGERANTES Establecido mediante la norma 34 de ASHRAE. Establecido mediante la norma 34 de ASHRAE. Algunos comunes y su utilización: Algunos comunes y su utilización: R-11: Enfriadores centrífugos de baja presión. R-11: Enfriadores centrífugos de baja presión. R-12: Refrigeración domestica y comercial, automóviles y enfriadores centrífugos de alta presión. R-12: Refrigeración domestica y comercial, automóviles y enfriadores centrífugos de alta presión. R-22: Refrigeración en temperaturas bajas, medianas y altas (a/acondicionado.) R-22: Refrigeración en temperaturas bajas, medianas y altas (a/acondicionado.) R-123: Enfriadores centrífugos de baja presión. R-123: Enfriadores centrífugos de baja presión. R-134a: Refrigeración domestica, comercial y automóviles R-134a: Refrigeración domestica, comercial y automóviles

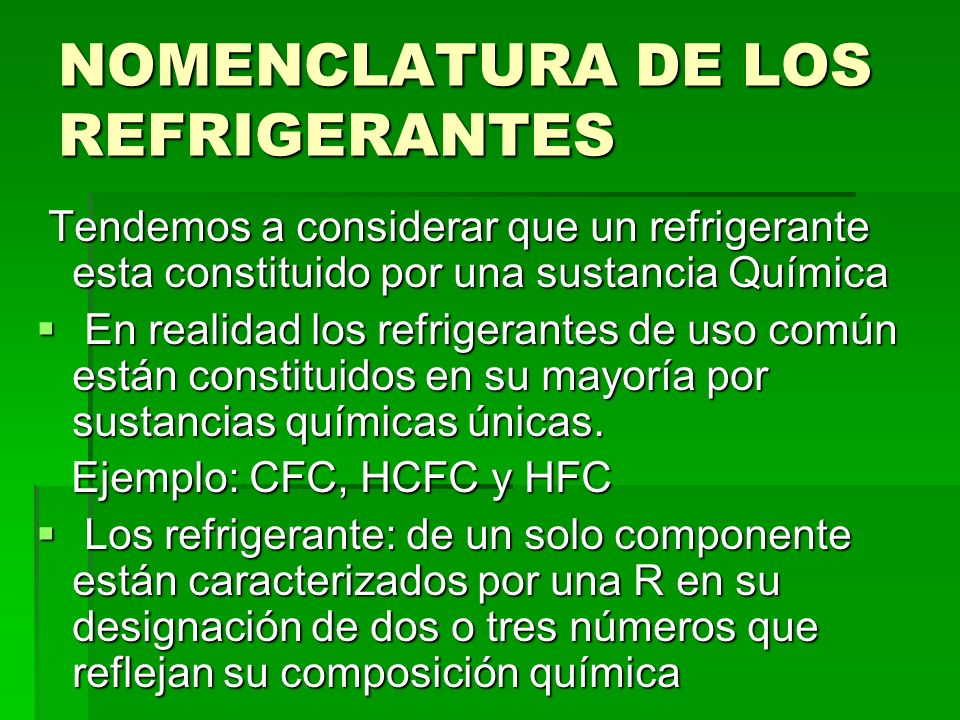

7 NOMENCLATURA DE LOS REFRIGERANTES Tendemos a considerar que un refrigerante esta constituido por una sustancia Química Tendemos a considerar que un refrigerante esta constituido por una sustancia Química En realidad los refrigerantes de uso común están constituidos en su mayoría por sustancias químicas únicas. En realidad los refrigerantes de uso común están constituidos en su mayoría por sustancias químicas únicas. Ejemplo: CFC, HCFC y HFC Ejemplo: CFC, HCFC y HFC Los refrigerante: de un solo componente están caracterizados por una R en su designación de dos o tres números que reflejan su composición química Los refrigerante: de un solo componente están caracterizados por una R en su designación de dos o tres números que reflejan su composición química

8 NOMENCLATURA El primer digito de un refrigerante representado por tres cifras representa una unidad menos que el numero de átomos de carbono (C) de la molécula. Si la molécula solo tiene un átomo de carbono el primer digito se omite. El primer digito de un refrigerante representado por tres cifras representa una unidad menos que el numero de átomos de carbono (C) de la molécula. Si la molécula solo tiene un átomo de carbono el primer digito se omite. El segundo digito representa una unidad mas que el numero de átomos de hidrógeno (H) de la molécula. El segundo digito representa una unidad mas que el numero de átomos de hidrógeno (H) de la molécula. El tercer digito es igual al numero de fluor (F) de la molécula. El tercer digito es igual al numero de fluor (F) de la molécula. Ejemplo: R-134a Ejemplo: R-134a

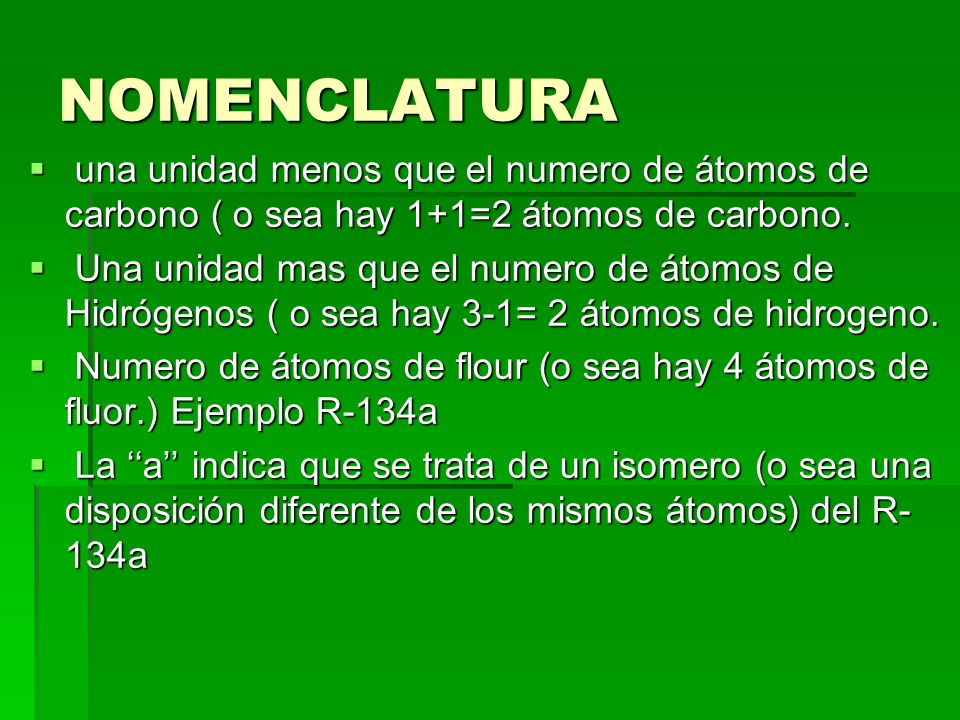

9 NOMENCLATURA una unidad menos que el numero de átomos de carbono ( o sea hay 1+1=2 átomos de carbono. una unidad menos que el numero de átomos de carbono ( o sea hay 1+1=2 átomos de carbono. Una unidad mas que el numero de átomos de Hidrógenos ( o sea hay 3-1= 2 átomos de hidrogeno. Una unidad mas que el numero de átomos de Hidrógenos ( o sea hay 3-1= 2 átomos de hidrogeno. Numero de átomos de flour (o sea hay 4 átomos de fluor.) Ejemplo R-134a Numero de átomos de flour (o sea hay 4 átomos de fluor.) Ejemplo R-134a La a indica que se trata de un isomero (o sea una disposición diferente de los mismos átomos) del R- 134a La a indica que se trata de un isomero (o sea una disposición diferente de los mismos átomos) del R- 134a

10 NOMENCLATURA Algunos refrigerantes sin embargo están compuestas por dos o mas sustancias químicas. El R-500, R-502 son ejemplos Algunos refrigerantes sin embargo están compuestas por dos o mas sustancias químicas. El R-500, R-502 son ejemplos El R-502 esta compuesto de El R-502 esta compuesto de 48% de R-22 48% de R-22 51% de R % de R-115 Algunas de estas proporciones químicas formulan sustancias se adquieren características de un refrigerante único Algunas de estas proporciones químicas formulan sustancias se adquieren características de un refrigerante único

11 NOMENCLATURA Las combinaciones de sustancias químicas que actúan como único refrigerante se llaman azeotropicos. Las combinaciones de sustancias químicas que actúan como único refrigerante se llaman azeotropicos. las mezclas azeotropicas se identifican por números de tres cifras que comienza con la cifra Nº5 como un ejemplo R-502 y R-507. las mezclas azeotropicas se identifican por números de tres cifras que comienza con la cifra Nº5 como un ejemplo R-502 y R-507. las combinaciones de sustancias químicas que mantienen algunas características originales se llaman zeotropicas las combinaciones de sustancias químicas que mantienen algunas características originales se llaman zeotropicas

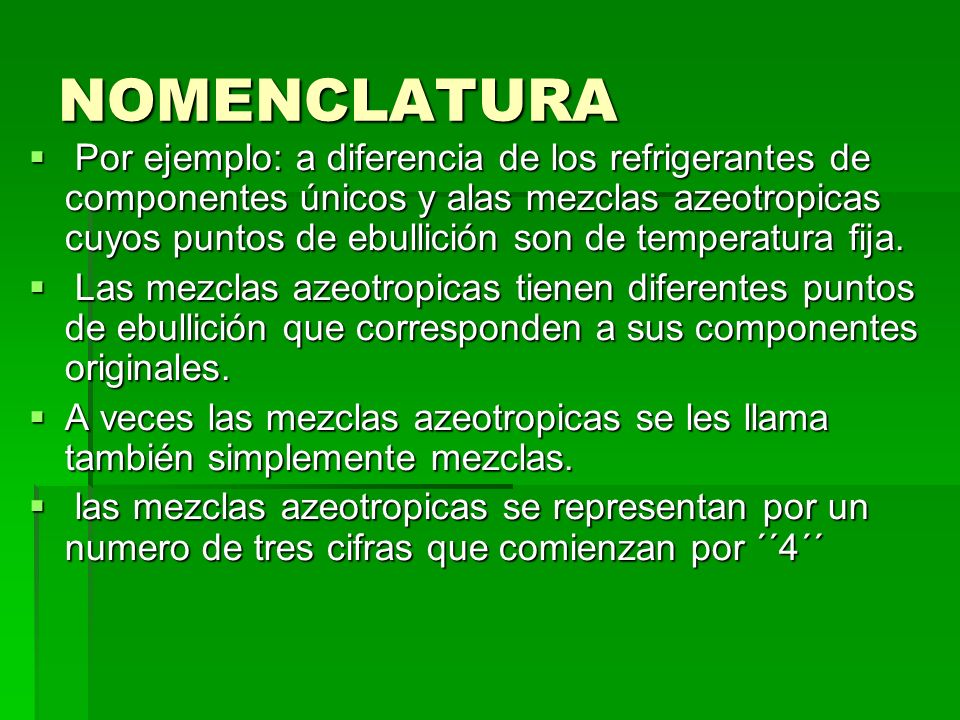

12 NOMENCLATURA Por ejemplo: a diferencia de los refrigerantes de componentes únicos y alas mezclas azeotropicas cuyos puntos de ebullición son de temperatura fija. Por ejemplo: a diferencia de los refrigerantes de componentes únicos y alas mezclas azeotropicas cuyos puntos de ebullición son de temperatura fija. Las mezclas azeotropicas tienen diferentes puntos de ebullición que corresponden a sus componentes originales. Las mezclas azeotropicas tienen diferentes puntos de ebullición que corresponden a sus componentes originales. A veces las mezclas azeotropicas se les llama también simplemente mezclas. A veces las mezclas azeotropicas se les llama también simplemente mezclas. las mezclas azeotropicas se representan por un numero de tres cifras que comienzan por ´´4´´ las mezclas azeotropicas se representan por un numero de tres cifras que comienzan por ´´4´´

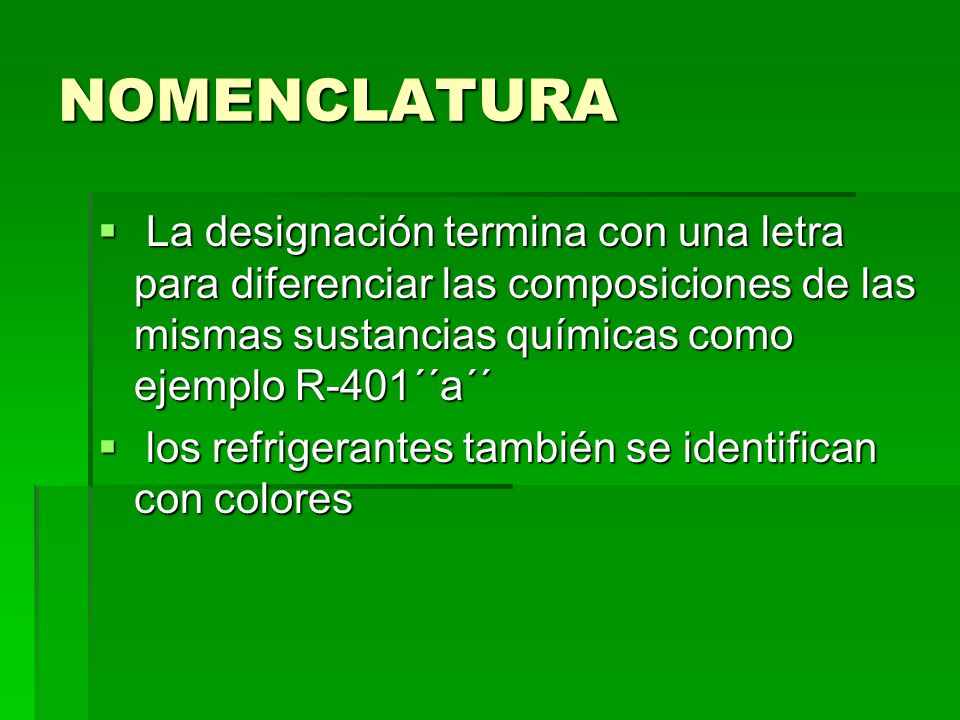

13 NOMENCLATURA La designación termina con una letra para diferenciar las composiciones de las mismas sustancias químicas como ejemplo R-401´´a´´ La designación termina con una letra para diferenciar las composiciones de las mismas sustancias químicas como ejemplo R-401´´a´´ los refrigerantes también se identifican con colores los refrigerantes también se identifican con colores

14 NOMENCLATURA Código de colores para su embase: R-11 Naranja R-11 Naranja R-12 Blanco R-12 Blanco R-22 Verde R-22 Verde R-113 Púrpura R-113 Púrpura R-134a Celeste R-134a Celeste R-114 Azul R-114 Azul R-500 Amarillo R-500 Amarillo R-502 Orquídea R-502 Orquídea R-717 Gris R-717 Gris

15 CARACTERISTICAS LA RELACION TEMPERATURA PRESION DE LOS REFRIGERANTES La presión que ejerce un gas guarda relación con su temperatura: es decir que si aumenta su temperatura aumenta su presión. La presión que ejerce un gas guarda relación con su temperatura: es decir que si aumenta su temperatura aumenta su presión. La presión ala condición de evaporación sea mayor ala presión atmosférica. La presión ala condición de evaporación sea mayor ala presión atmosférica. La presión de descarga no debe ser excesiva La presión de descarga no debe ser excesiva

16 CARACTERISTICAS La relación de presión debe ser baja. La relación de presión debe ser baja. La presión de descarga no debe ser mayor ala presión critica. La presión de descarga no debe ser mayor ala presión critica. La temperatura de evaporación no debe ser inferior ala temperatura de congelación del refrigerante. La temperatura de evaporación no debe ser inferior ala temperatura de congelación del refrigerante. El efecto refrigerante elevado (ER)=BTULB El efecto refrigerante elevado (ER)=BTULB Volumen especifico bajo Volumen especifico bajo

17 CARACTERISTICAS Densidad favorable Densidad favorable Propiedades físicas de los refrigerantes pueden tener efecto sobre: Propiedades físicas de los refrigerantes pueden tener efecto sobre: -la capacidad del equipo -la capacidad del equipo -la potencia requerida -la potencia requerida -la característica de presión y temperatura. -la característica de presión y temperatura. -el calor especifico del liquido. -el calor especifico del liquido.

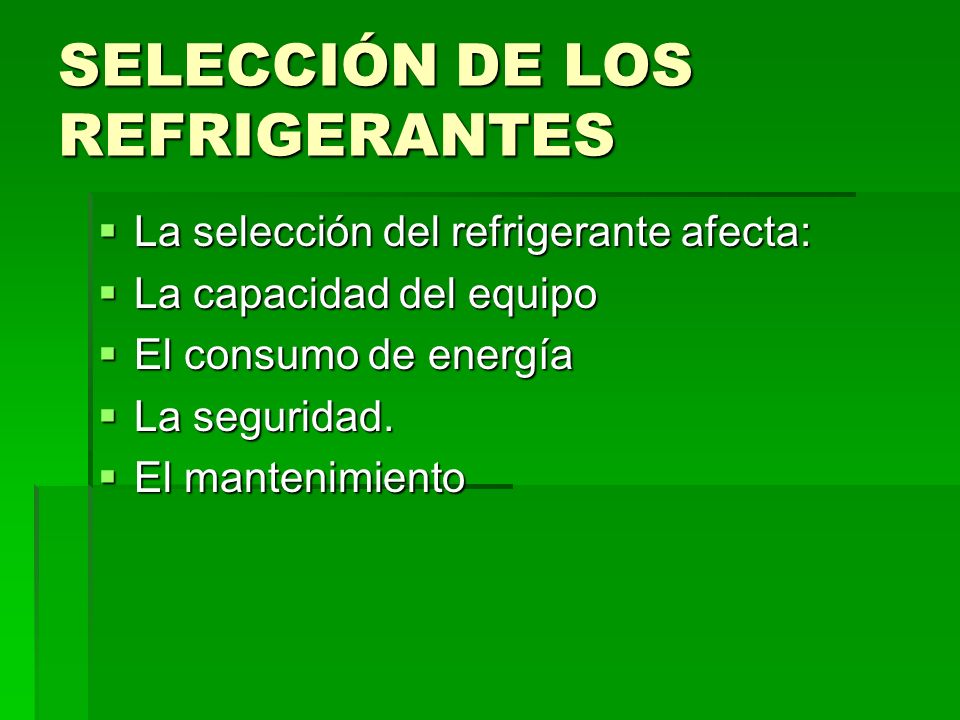

18 SELECCIÓN DE LOS REFRIGERANTES La selección del refrigerante afecta: La selección del refrigerante afecta: La capacidad del equipo La capacidad del equipo El consumo de energía El consumo de energía La seguridad. La seguridad. El mantenimiento El mantenimiento

19 PROPIEDADES FISICAS Y AMBIENTALES DE LOS REFRIGERANTES PEC PAO GWP años de vida PEC PAO GWP años de vida R R R R R-134a Las cualidades deseables para un refrigerantes son: Un valor PAO bajo cero (0), un valor bajo de GWP así como corta vida en la atmósfera

20 FUENTES DE PERDIDAS DE REFRIGERANTE El propósito de la contención y de mejoramiento de los métodos de servicio la cantidad de refrigerante que se desprende y sale a la atmósfera. El propósito de la contención y de mejoramiento de los métodos de servicio la cantidad de refrigerante que se desprende y sale a la atmósfera. Si se reducen las emisiones de refrigerante, una ventaja que todos los equipos relucieran drásticamente el uso de los CFC Si se reducen las emisiones de refrigerante, una ventaja que todos los equipos relucieran drásticamente el uso de los CFC Los técnicos en refrigeración pueden reducir las emisiones de CFC adquiriendo y utilizando equipos de contención subsanando las fugas. Los técnicos en refrigeración pueden reducir las emisiones de CFC adquiriendo y utilizando equipos de contención subsanando las fugas.

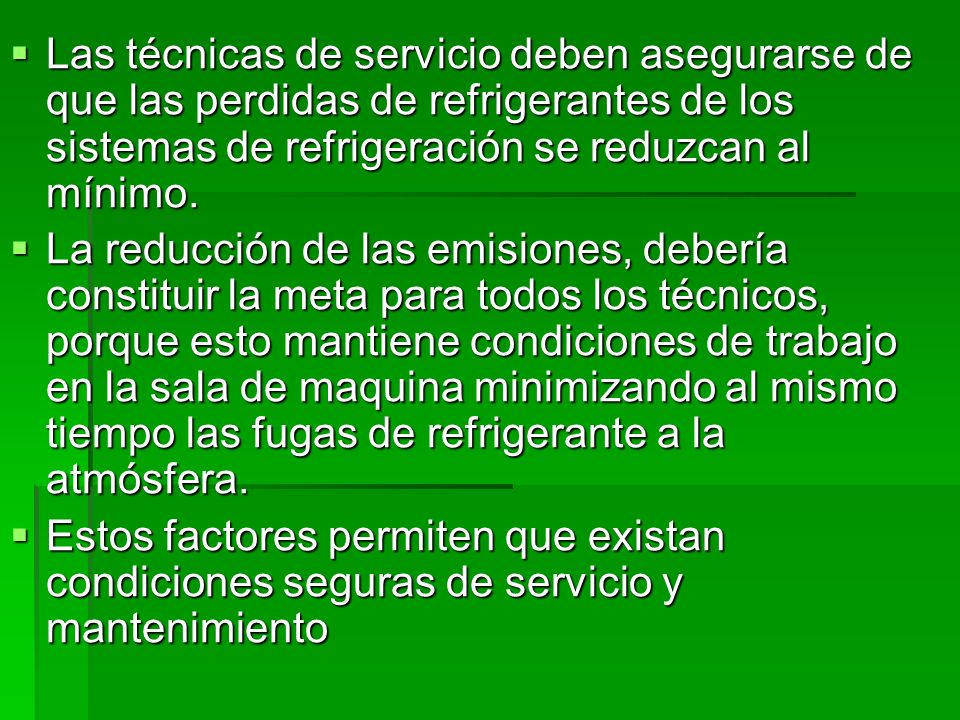

21 Las técnicas de servicio deben asegurarse de que las perdidas de refrigerantes de los sistemas de refrigeración se reduzcan al mínimo. Las técnicas de servicio deben asegurarse de que las perdidas de refrigerantes de los sistemas de refrigeración se reduzcan al mínimo. La reducción de las emisiones, debería constituir la meta para todos los técnicos, porque esto mantiene condiciones de trabajo en la sala de maquina minimizando al mismo tiempo las fugas de refrigerante a la atmósfera. La reducción de las emisiones, debería constituir la meta para todos los técnicos, porque esto mantiene condiciones de trabajo en la sala de maquina minimizando al mismo tiempo las fugas de refrigerante a la atmósfera. Estos factores permiten que existan condiciones seguras de servicio y mantenimiento Estos factores permiten que existan condiciones seguras de servicio y mantenimiento

22 FUENTES DE PERDIDAS DE REFRIGERANTE EN LOS SISTEMAS DE REFRIGERACION Las perdidas de refrigerante se producen principalmente por: Fugas Fugas Procedimiento de servicio deficiente Procedimiento de servicio deficiente Contaminación Contaminación La alta presión en los sistemas La alta presión en los sistemas Todas las perdidas pueden reducirse de siguiendo las directrices y utilizando equipo sugerido para este propósito. Todas las perdidas pueden reducirse de siguiendo las directrices y utilizando equipo sugerido para este propósito.

23 FUGAS DEL EQUIPO Fugas ocasionadas por el desgaste Fugas ocasionadas por el desgaste Fugas en las tuberías Fugas en las tuberías Las abrazaderas Las abrazaderas Las uniones Las uniones Fugas durante el mantenimiento Fugas durante el mantenimiento Cambios de aceite Cambios de aceite Colocación de filtros Colocación de filtros Colocación de manómetro Colocación de manómetro Reemplazo de motor Reemplazo de motor

24 IMPLEMENTACION DE NUEVOS PROCEDIMIENTOS DE SERVICIO El escape de refrigerante debe evitarse estrictamente El escape de refrigerante debe evitarse estrictamente Los técnicos de deben ser mas cuidadosos que en el pasado Los técnicos de deben ser mas cuidadosos que en el pasado Muchos procedimientos que eran comunes, ahora deben evitarse Muchos procedimientos que eran comunes, ahora deben evitarse Ahora hay que recuperar todo el refrigerante (antes no) Ahora hay que recuperar todo el refrigerante (antes no) Recoger todo el refrigerante mediante bomba por liquido y gas Recoger todo el refrigerante mediante bomba por liquido y gas

25 Un método responsable implica que los componentes con refrigerante contaminado, se evite su liberación al ambiente Un método responsable implica que los componentes con refrigerante contaminado, se evite su liberación al ambiente No abrir los cilindros de modo irreflexible No abrir los cilindros de modo irreflexible Existen nuevas herramientas que permiten reducir las emisiones al abrir los cilindros Existen nuevas herramientas que permiten reducir las emisiones al abrir los cilindros

26 REGISTRO DE MANTENIMIENTO La detección de perdida de los sistemas de refrigeración ahora deben efectuarse regularmente según un calendario: La lectura de refrigerante La lectura de refrigerante Temperatura del condensador Temperatura del condensador Presión de condensación Presión de condensación Dejar constancia en el registro Dejar constancia en el registro Comparar los registro semanal y mensualmente Comparar los registro semanal y mensualmente Comparar anualmente Comparar anualmente Vigilar los cambios de capacidad Vigilar los cambios de capacidad

27 RECUPERACION Y RECICLAJE DE REFRIGERANTE La mayoría de los refrigerantes son potencialmente peligrosos para la salud y la seguridad de las personas que están en contacto con estos y son peligrosos para el medio ambiente. Esto exige que los refrigerantes se almacenen y manipulen de forma apropiada Esto exige que los refrigerantes se almacenen y manipulen de forma apropiada Debido al alto costo de los mismos, una manipulación correcta ayudara reducir el gasto Debido al alto costo de los mismos, una manipulación correcta ayudara reducir el gasto

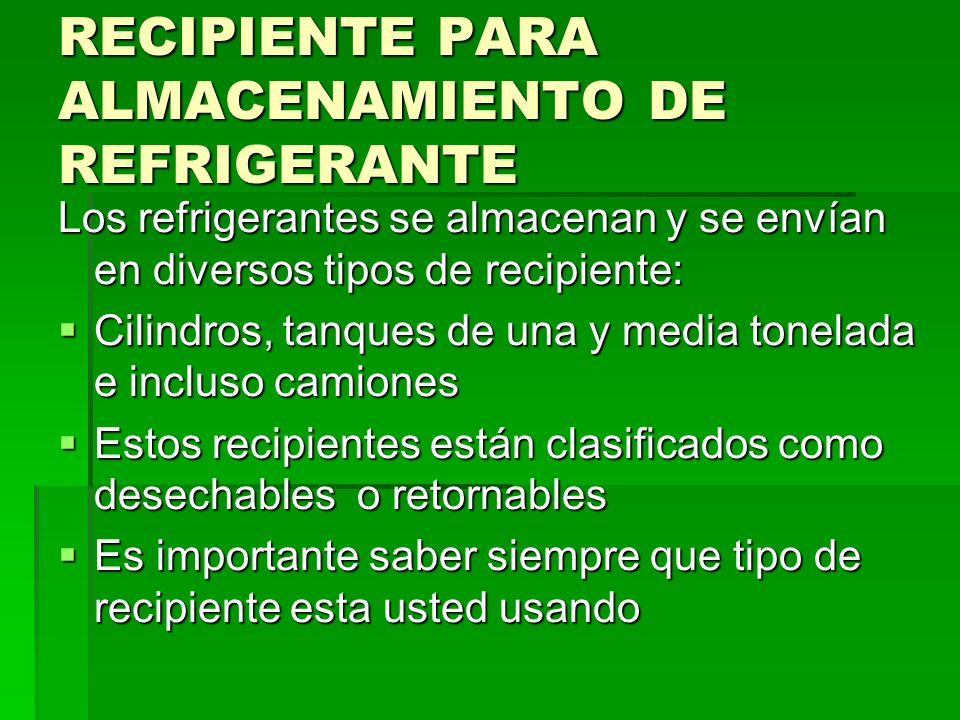

28 RECIPIENTE PARA ALMACENAMIENTO DE REFRIGERANTE Los refrigerantes se almacenan y se envían en diversos tipos de recipiente: Cilindros, tanques de una y media tonelada e incluso camiones Cilindros, tanques de una y media tonelada e incluso camiones Estos recipientes están clasificados como desechables o retornables Estos recipientes están clasificados como desechables o retornables Es importante saber siempre que tipo de recipiente esta usted usando Es importante saber siempre que tipo de recipiente esta usted usando

29 En caso de duda consulte a la empresa o persona que le proporciono el recipiente En caso de duda consulte a la empresa o persona que le proporciono el recipiente Trate de utilizar recipientes rellenables para la recuperación Trate de utilizar recipientes rellenables para la recuperación

30 SEGURIDAD DE LOS CILINDROS DE REFRIGERANTES Los cilindros desechables deberían depositarse una vez que el refrigerante ha sido extraído Los cilindros desechables deberían depositarse una vez que el refrigerante ha sido extraído Los recipientes están diseñados de modo que puedan rellenarse tan a menudo como sea posible Los recipientes están diseñados de modo que puedan rellenarse tan a menudo como sea posible Estos recipientes permiten almacenar el refrigerante sin peligro Estos recipientes permiten almacenar el refrigerante sin peligro No se debe rellenar el recipiente si hay duda de fuga, rajaduras o golpes No se debe rellenar el recipiente si hay duda de fuga, rajaduras o golpes

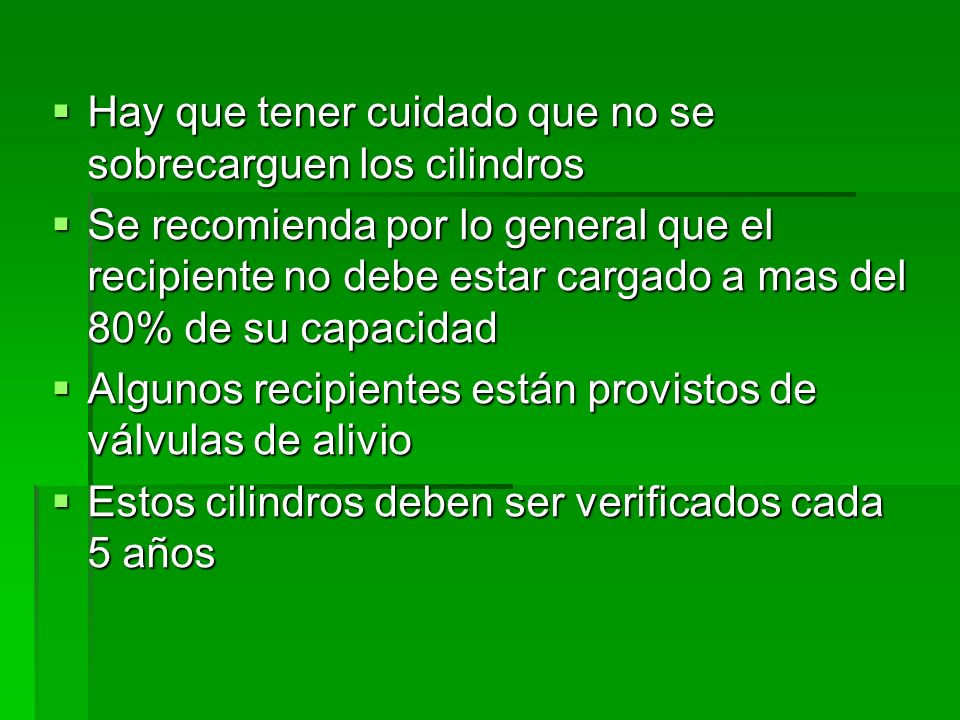

31 Hay que tener cuidado que no se sobrecarguen los cilindros Hay que tener cuidado que no se sobrecarguen los cilindros Se recomienda por lo general que el recipiente no debe estar cargado a mas del 80% de su capacidad Se recomienda por lo general que el recipiente no debe estar cargado a mas del 80% de su capacidad Algunos recipientes están provistos de válvulas de alivio Algunos recipientes están provistos de válvulas de alivio Estos cilindros deben ser verificados cada 5 años Estos cilindros deben ser verificados cada 5 años
