1 FUSIL DE ASALTO KALASHNIKOV AK-103

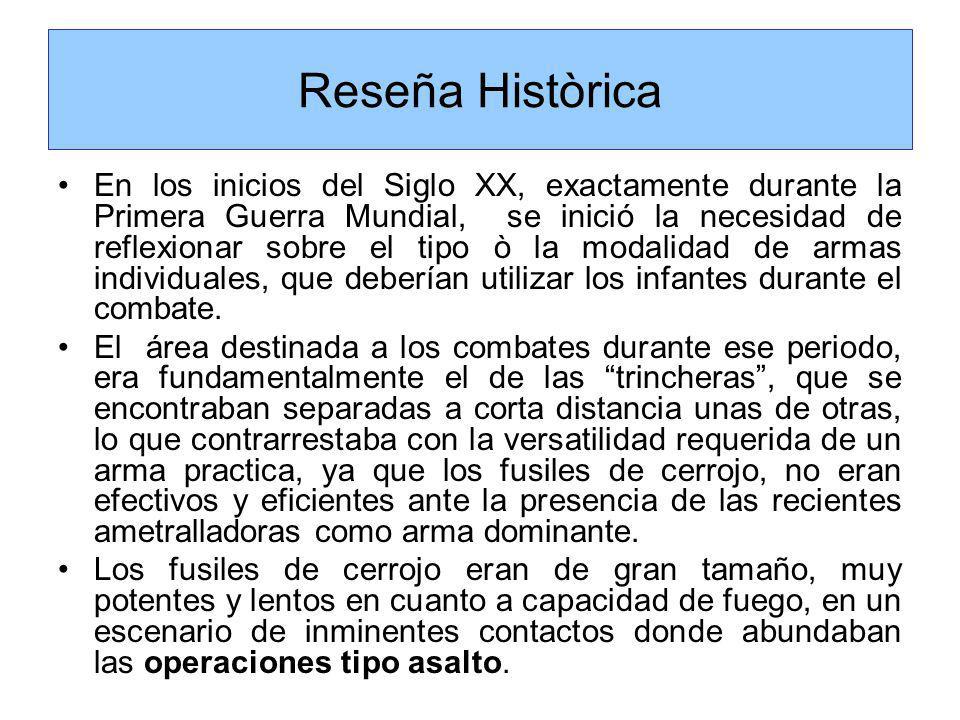

2 Reseña Històrica En los inicios del Siglo XX, exactamente durante la Primera Guerra Mundial, se inició la necesidad de reflexionar sobre el tipo ò la modalidad de armas individuales, que deberían utilizar los infantes durante el combate. El área destinada a los combates durante ese periodo, era fundamentalmente el de las trincheras, que se encontraban separadas a corta distancia unas de otras, lo que contrarrestaba con la versatilidad requerida de un arma practica, ya que los fusiles de cerrojo, no eran efectivos y eficientes ante la presencia de las recientes ametralladoras como arma dominante. Los fusiles de cerrojo eran de gran tamaño, muy potentes y lentos en cuanto a capacidad de fuego, en un escenario de inminentes contactos donde abundaban las operaciones tipo asalto.

3 Ante esta premisa, nació la idea de crear un fusil ligero, en donde el cartucho fuese menos potente, pero que impactara perfectamente a 400 metros. De manera que había nacido un concepto nuevo y moderno, ya que lo requerido no era similar ni a los fusiles tiro a tiro y potentes, ni a las pesadas ametralladoras, pero si debía guardar la ligereza y practicidad en cuanto a su peso, pero el poder y la cadencia de tiro debería ser similar a la de una ametralladora guardando la condición de una munición menos potente pero certera y mas controlable durante los disparos en ráfagas. Entonces, había nacido en nuevo concepto del fusil de asalto. Alemania construyo un prototipo dirigido a las tropas paracaidistas. El Fusil de Asalto FG42 de Rheinmetall. Este entro en uso por el ejército alemán, cuando paracaidistas alemanes participaron en el Gran Sasso en Septiembre de 1942, para liberar a Benito Mussolini. Reseña Històrica

4 Casualmente, de este Fusil de Asalto MP43 Alemán, nació la inspiración para crear y diseñar el famoso Fusil de Asalto Ruso Automat Kalashnikov AK-47. El AK-47 fue fabricado a partir de 1947, sobre la inspiración de algunos STG44 alemanes, que fueron recabados y capturados por el Ejército soviético en el año de Su creador Mikjail Timofeyevich Kalashnikov fue reclutado en 1938 y en su estancia de reposo, en el Hospital luego de sufrir heridas en el combate de Bryansk, estudio los manuales del Fusil Mauser Stg-44 y posteriormente en los seis meses que permaneció en su ciudad natal la población de Alma-Ata, desarrollò en 1942 un modelo que no fue exitoso y fue rechazado por las autoridades, pero luego en 1946 junto a un amigo Zhenya Kravchenko y en base al cartucho 7,62x39m.m. nace el hoy famoso AK-47. Precursor del actual AK-103 calibre 7,62x39 mm es un arma individual y está destinado para aniquilar la fuerza viva y derrota los medios de fuego del enemigo. Reseña Històrica

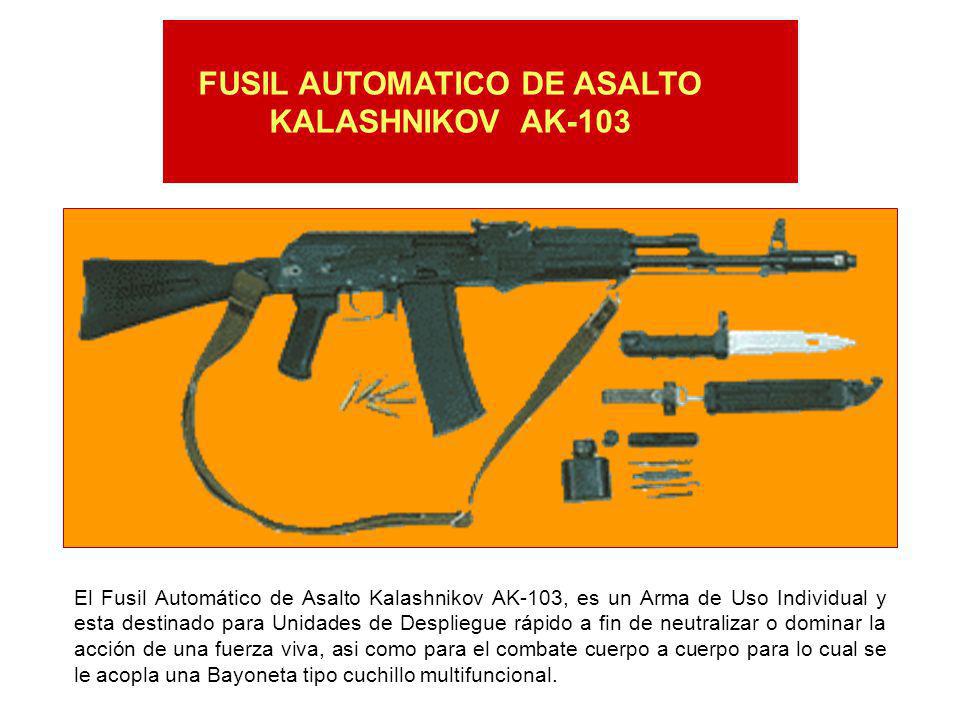

5 FUSIL AUTOMATICO DE ASALTO KALASHNIKOV AK-103 El Fusil Automático de Asalto Kalashnikov AK-103, es un Arma de Uso Individual y esta destinado para Unidades de Despliegue rápido a fin de neutralizar o dominar la acción de una fuerza viva, asi como para el combate cuerpo a cuerpo para lo cual se le acopla una Bayoneta tipo cuchillo multifuncional.

6 Datos técnicos del Fusil AK-103 Calibre del arma…………………………………………………………………….……… x39 mm Rayado del arma (dextrórsum)…………………………….…………………………4 rayas Alcance de puntería……………………….....……………… ………… mts. Alcance de tiro directo………………………….…………..……………………………..350 mts. Cadencia de tiro teórico……………………………….………..………………………….600/m Cadencia de tiro practico tiro a tiro…...…… por min. Cadencia de tiro practico en automático…….……………………………..….…100 por min. Velocidad inicial de la bala………………………………… ….715m/s Peso del arma sin cargador…………………………………………………………….… grs. Peso del arma con el cargador vacío……………..…………………………..…… grs. Peso del arma con el cargador lleno…………………..…………………….………4.100 grs. Capacidad del cargador…………………………………………………… cart. Peso del cargador ………………………………………………..……………………….….250 grs. Peso de la bayoneta tipo cuchillo con bericu…………………………… grs. Peso de la bayoneta tipo cuchillo sin bericu…………………………..……..250 grs. Longitud del fusil con la culata desplegada………………………………..….943 mm Longitud del fusil con la culata plegada………………………………..…..…..704 mm. Longitud del cañón…………………………………………………………………….……415 mm.

7 Características del Fusil AK-103 Culata, Empuñadura de Pistola, cargador y guarda Mano, de material Polímero resistente a altas temperaturas Alza Graduable Freno de Boca Enfriada por aire Posibilidad de acoplar Lanza granada Equipo individual de limpieza Posibilidad de acoplar Mira telescópica

8 Características del Fusil AK-103 Culata extendida Culata plegada

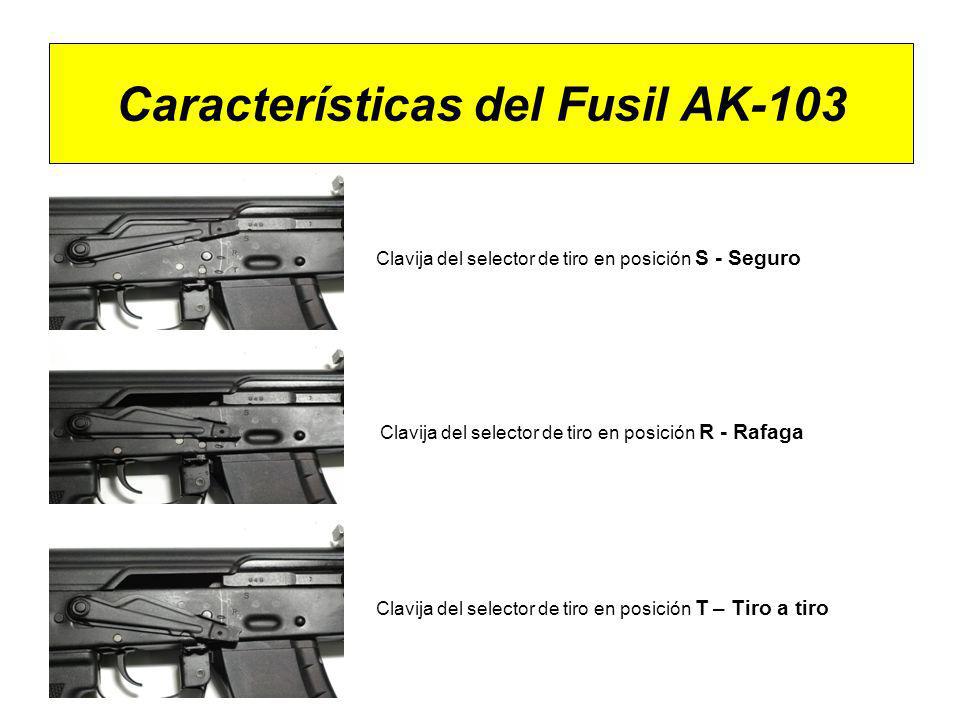

9 Características del Fusil AK-103 Clavija del selector de tiro en posición S - Seguro Clavija del selector de tiro en posición R - Rafaga Clavija del selector de tiro en posición T – Tiro a tiro

10 Características del Fusil AK-103 Bayoneta y bericú tipo cuchillo, multifuncional

11 Características del Fusil AK-103 Cargador en forma de media luna, con capacidad para 30 cartuchos calibre 7,62 m.m.

12 Funcionamiento El funcionamiento del fusil de asalto AK-103, esta basado en el principio de toma de gases en un punto del cañón, ya que durante el disparo, una parte de los gases entra a través del orificio ubicado en el zuncho, actuando sobre el pistón de los gases, impulsando la corredera con cerrojo hacia atrás, produciéndose de esta manera el desacerrojado, extracción, eyección de la vaina y armado del martillo. Bajo la acción del resorte recuperador, el conjunto móvil vuelve a su posición delantera, el cerrojo conduce un nuevo cartucho a la recamara, produciendo el acerrojado. Para ello vamos a continuación a ver mediante videos y ayudas digitales, el funcionamiento del AK-103

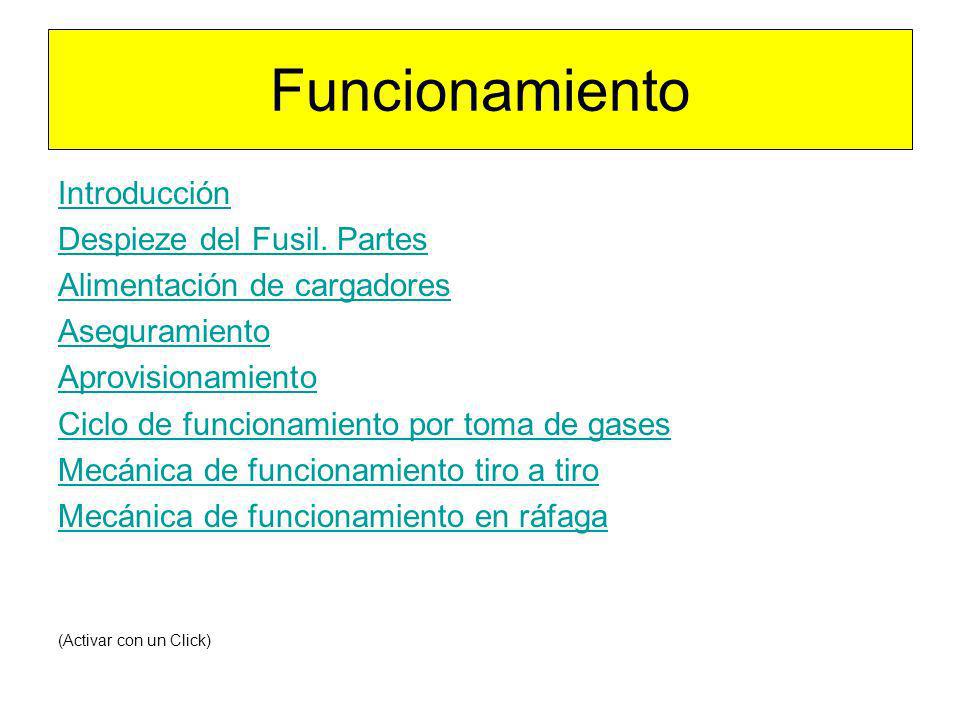

13 Introducción Despieze del Fusil. Partes Alimentación de cargadores Aseguramiento Aprovisionamiento Ciclo de funcionamiento por toma de gases Mecánica de funcionamiento tiro a tiro Mecánica de funcionamiento en ráfaga (Activar con un Click) Funcionamiento

14 Montaje y desmontaje DESMONTAJE DE CAMPAÑA MONTAJE (Activar con un Click)

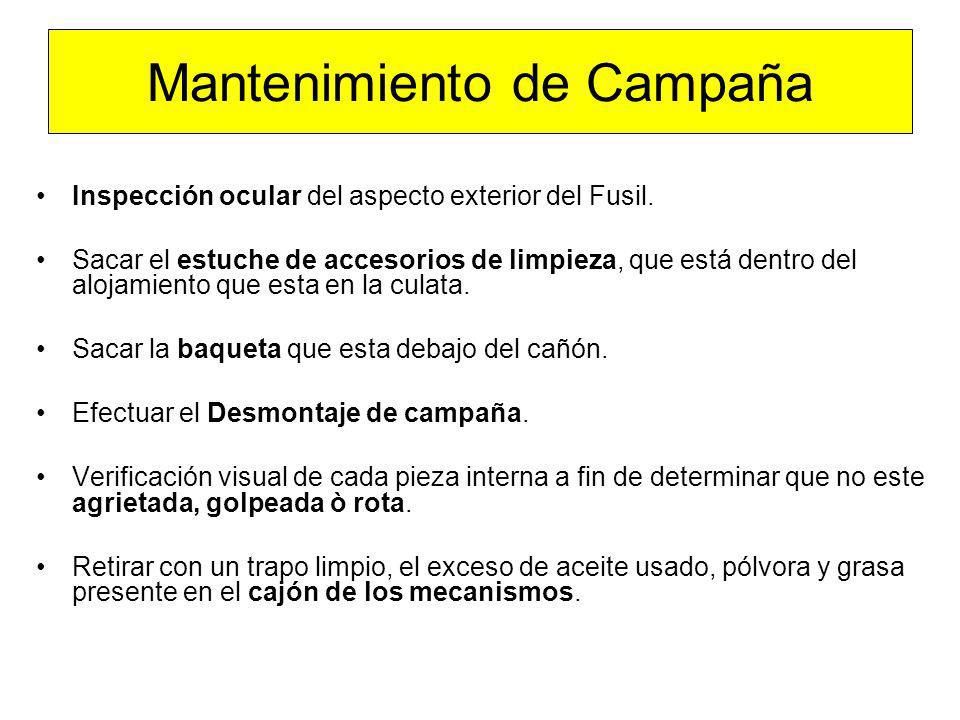

15 Mantenimiento de Campaña Inspección ocular del aspecto exterior del Fusil. Sacar el estuche de accesorios de limpieza, que está dentro del alojamiento que esta en la culata. Sacar la baqueta que esta debajo del cañón. Efectuar el Desmontaje de campaña. Verificación visual de cada pieza interna a fin de determinar que no este agrietada, golpeada ò rota. Retirar con un trapo limpio, el exceso de aceite usado, pólvora y grasa presente en el cajón de los mecanismos.

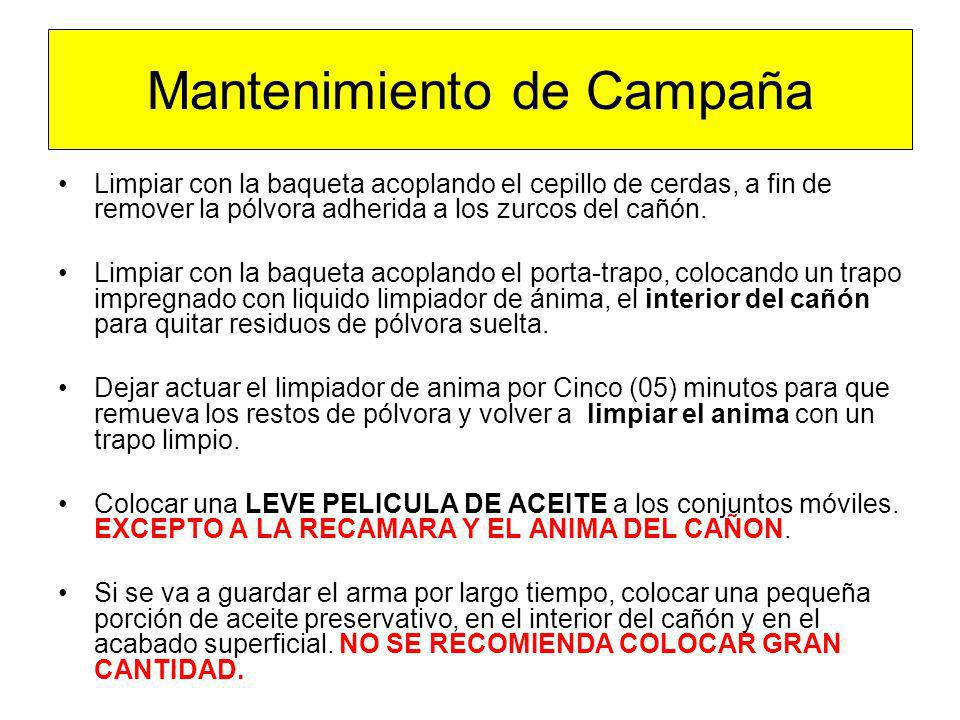

16 Limpiar con la baqueta acoplando el cepillo de cerdas, a fin de remover la pólvora adherida a los zurcos del cañón. Limpiar con la baqueta acoplando el porta-trapo, colocando un trapo impregnado con liquido limpiador de ánima, el interior del cañón para quitar residuos de pólvora suelta. Dejar actuar el limpiador de anima por Cinco (05) minutos para que remueva los restos de pólvora y volver a limpiar el anima con un trapo limpio. Colocar una LEVE PELICULA DE ACEITE a los conjuntos móviles. EXCEPTO A LA RECAMARA Y EL ANIMA DEL CAÑON. Si se va a guardar el arma por largo tiempo, colocar una pequeña porción de aceite preservativo, en el interior del cañón y en el acabado superficial. NO SE RECOMIENDA COLOCAR GRAN CANTIDAD. Mantenimiento de Campaña

17 PROHIBICIONES: * No usar sustancias abrasivas ni papel lija, arena, etc. * No dejar mas de Cinco (5) minutos el limpiador de anima en el interior del cañón. * No usar las piezas del fusil para golpear otras piezas trabadas. * No dejar exceso de aceite y/o grasa en el interior del anima y recamara, antes de efectuar disparos, ya que aumenta la presión interna y podría causar daños graves para el funcionamiento del arma. Mantenimiento de Campaña

18 NORMAS PRIMERO: Las armas deben ser limpiadas SIEMPRE antes de efectuar disparos. SEGUNDO: Las armas deben ser limpiadas SIEMPRE, después de ser usadas ya sea con cartuchos de fogueo o de combate. Después de haber sido utilizada el arma debe ser nuevamente limpiada a los tres (3) ò cuatro (4) días siguientes, para asegura su funcionamiento cabal. TERCERO: Si el arma es utilizada para servicio, ejercicios de campo abierto sin disparar y desfiles militares, igualmente debe ser limpiada de manera preventiva. CUARTO: En caso de un conflicto bélico ò maniobra con uso de disparos, se deberá limpiar DIARIAMENTE el fusil y si es posible aprovechar cada espacio de tiempo de calma en el combate y marchas, para su revisión y limpieza. NORMA GENERAL DE ESTRICTO CUMPLIMIENTO. TODA ARMA EN SERVICIO, DEBE SER REVISADA Y LIMPIADA DE MANERA OBLIGATORIA SEMANALMENTE COMO MINIMO. Mantenimiento de Campaña

19 Tener la precaución y considerar el arma como si estuviese siempre cargada. No apuntar nunca a donde se encuentren grupo de personas, puertas o ventanas. La punta del cañón siempre debe estar apuntando hacia arriba o hacia un lugar despejado. Verificar que no halla cartuchos en la recamara. Verificar que el selector de tiro este en la posición adecuada. S = Seguro, posición superior R = Disparo automático (Posición intermedia) T = Disparo tiro a tiro (repetición) posición inferior No introduzca el dedo en el disparador al momento de armar. No disparar cartuchos de guerra cuando el cono reforzador este acoplado. No utilizar cartuchos deformados, oxidados o mal estado. Verificar que el cañón no este obstruido, antes de utilizar el arma. MEDIDAS DE SEGURIDAD S R T
