1 DRAGAS DE CORTE Y SUCCIÓN HYPACK 2013

2 Corte y Succión Configuración Corte y Succión Configuración Nivel del Agua Datum Cartográfico Profundidad de Diseño del Canal Sobreprofundidad Canal Brazo Cabeza de Corte Necesitado:Posición DragaPosición Cabeza de Corte DragaOrientación Profundidad Cutter Head Depth Necesitado:Posición DragaPosición Cabeza de Corte Draga Orientación Profundidad Cutter Head Depth Móvil = Principal Móvil = Herramienta de Dragado Muñón Posición (GPS) Orientación (Giro, GPS) Orientación (Giro, GPS) Inclinación del Brazo Inclinación del Brazo Marea & Calado Marea & Calado

3 Configuración Configuración Agregue el GPS.DLL a su móvil Bote. Cree un 2 do móvil y llámelo Cutter. Agregue el Inclinometro.DLL al segundo móvil.

4 Configuración Driver Inclinómetro – Principal La pestaña principal mantiene la referencia al tipo de sensor usado, la longitud del brazo y las formas usadas para mostrar la draga en la presentación en tiempo real. El Brazo Articulado es para una draga especial.

5 Configuración Driver Inclinómetro - DQM La opción DQM registra un punto de dato cada X segundos o 5 grados de cambio de rumbo. La opción para registrar el cambio de 5 grados de rumbo es tal que el sistema no se llene en una draga de movimiento lento y no pierda datos en una draga de giro rápido mas pequeña.

6 Configuración Driver Inclinómetro El Analizador Genérico permite al driver leer cualquier mensaje entrante y entender lo que esta viniendo por el puerto. No toda la información es requerida. Cada ítem puede ser arrastrado arriba y abajo del listado para concordar con el mensaje entrante.

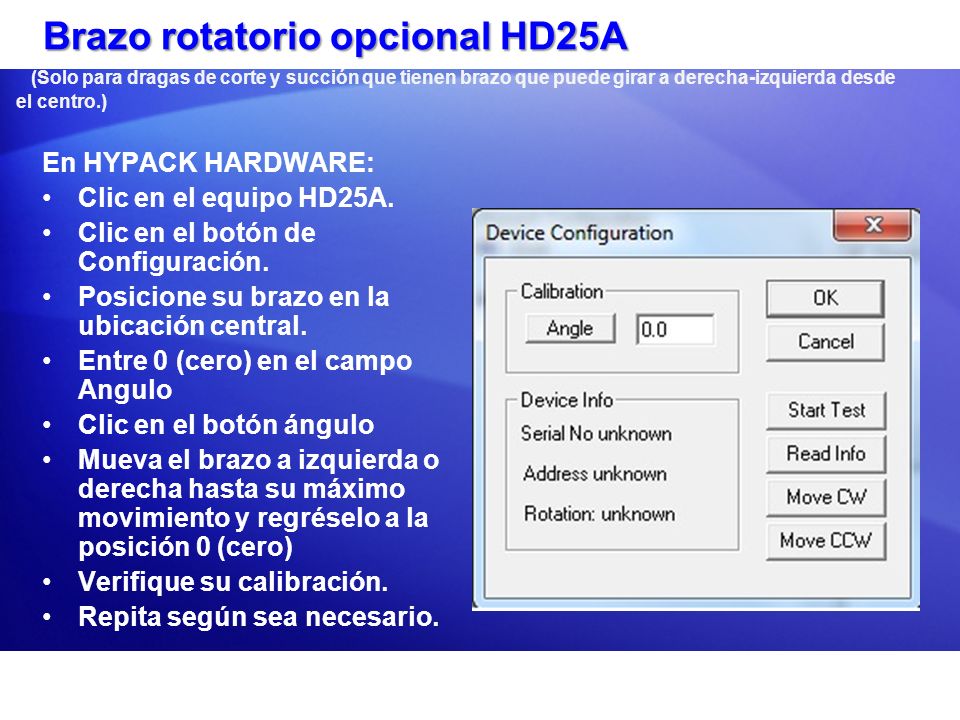

7 Brazo rotatorio opcional HD25A Brazo rotatorio opcional HD25A (Solo para dragas de corte y succión que tienen brazo que puede girar a derecha-izquierda desde el centro.) En HYPACK HARDWARE: Clic en el equipo HD25A. Clic en el botón de Configuración. Posicione su brazo en la ubicación central. Entre 0 (cero) en el campo Angulo Clic en el botón ángulo Mueva el brazo a izquierda o derecha hasta su máximo movimiento y regréselo a la posición 0 (cero) Verifique su calibración. Repita según sea necesario.

8 Pantallazos de Dragas de Corte y Succión trabajando. En la primera imágen esta el nuevo inclinómetro con la presentación estandarizada de DREDGEPACK En la segunda imágen un pantallazo de una draga trabajando con la ventana de perfil original.

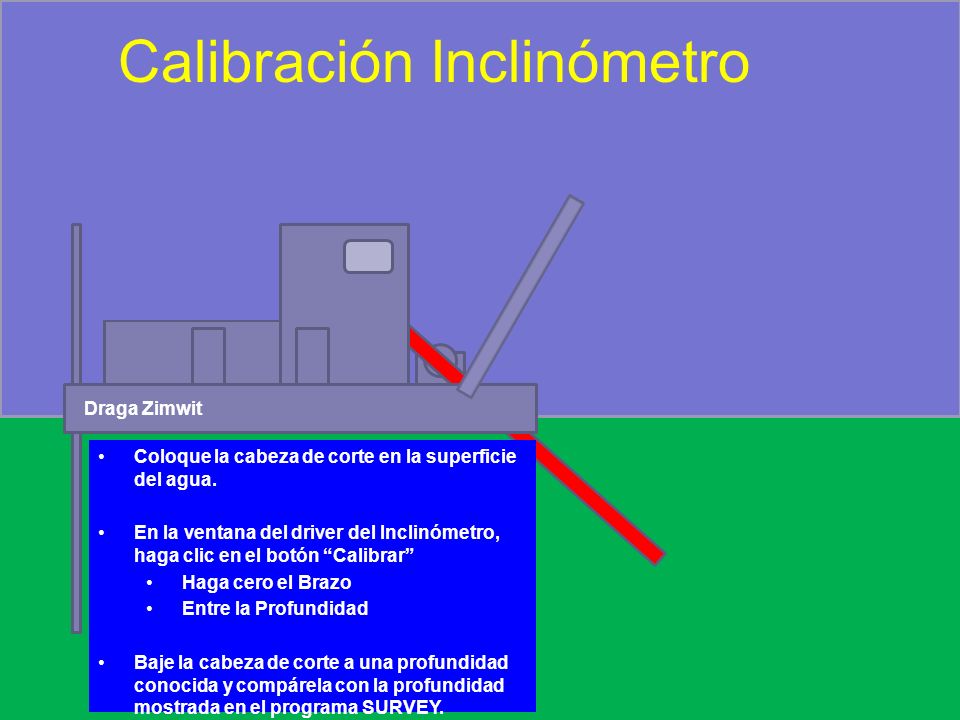

9 Draga Zimwit Calibración Inclinómetro Coloque la cabeza de corte en la superficie del agua. En la ventana del driver del Inclinómetro, haga clic en el botón Calibrar Haga cero el Brazo Entre la Profundidad Baje la cabeza de corte a una profundidad conocida y compárela con la profundidad mostrada en el programa SURVEY.

10 Un poco mas acerca de la opción DQM. NO todos los datos requeridos estaran disponibles en todas las dragas. Los datos que son registrados son: PARAMETROS DE DATOS PROPUESTOS PARA SER COLECTADOS POR UN SISTEMA DQM ParámetroDescripción ID_PLANTA Número planta draga único asignado por Centro DQM Posiciones CUTTER_HEAD_LATITUDE CUTTER_HEAD_LONGITUDE DISCHARGE_LATITUDE DISCHARGE_LONGITUDE (CUANDO SEA APLICABLE) SPUD_PORT_LATITUDE SPUD_PORT_LONGITUDE SPUD_STBD_LATITUDE SPUD_STBD_LONGITUDE SPUD_CENTER_LATITUDE SPUD_CENTER_LONGITUDE SPUD_WALKING_LATITUDE SPUD_WALKING_LONGITUDE Posicionamiento Horizontal debe ser obtenido con un sistema de Posicionamiento con una precisión mínima del nivel de 1 a 3 metros Error Circular Probable (CEP). Posiciones deben ser reportadas como Latitud/Longitud WGS 84 en grados decimales. Valores de Longitud Oeste y Latitud Sur son reportados como negativos. PARAMETROS DE DATOS PROPUESTOS PARA SER COLECTADOS POR UN SISTEMA DQM DQM - Datos Específicos

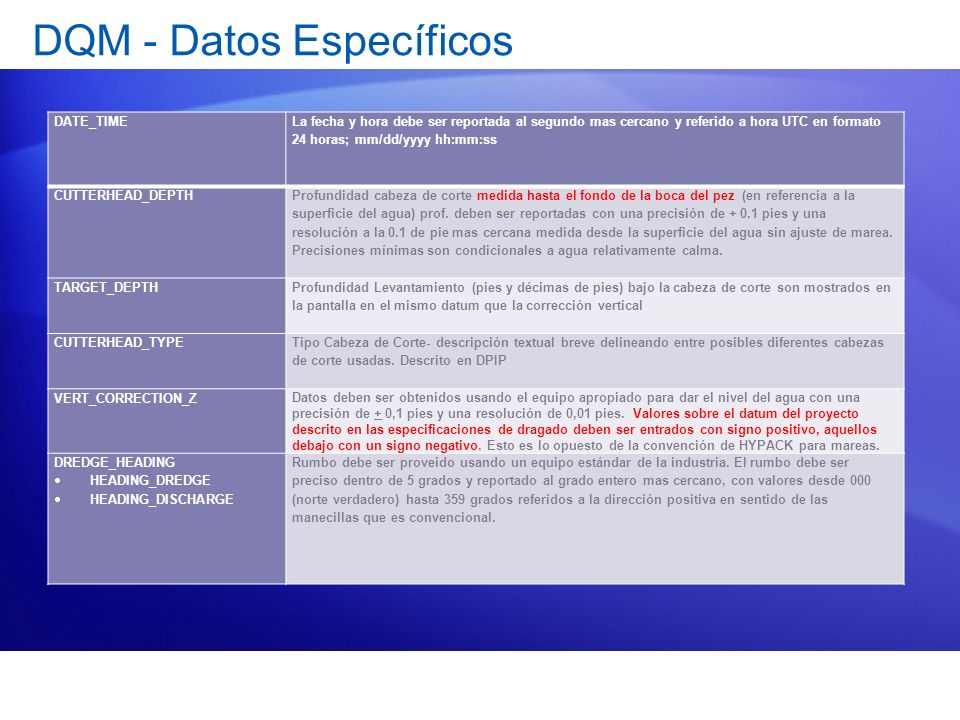

11 DATE_TIME La fecha y hora debe ser reportada al segundo mas cercano y referido a hora UTC en formato 24 horas; mm/dd/yyyy hh:mm:ss CUTTERHEAD_DEPTH Profundidad cabeza de corte medida hasta el fondo de la boca del pez (en referencia a la superficie del agua) prof. deben ser reportadas con una precisión de pies y una resolución a la 0.1 de pie mas cercana medida desde la superficie del agua sin ajuste de marea. Precisiones mínimas son condicionales a agua relativamente calma. TARGET_DEPTH Profundidad Levantamiento (pies y décimas de pies) bajo la cabeza de corte son mostrados en la pantalla en el mismo datum que la corrección vertical CUTTERHEAD_TYPE Tipo Cabeza de Corte- descripción textual breve delineando entre posibles diferentes cabezas de corte usadas. Descrito en DPIP VERT_CORRECTION_Z Datos deben ser obtenidos usando el equipo apropiado para dar el nivel del agua con una precisión de + 0,1 pies y una resolución de 0,01 pies. Valores sobre el datum del proyecto descrito en las especificaciones de dragado deben ser entrados con signo positivo, aquellos debajo con un signo negativo. Esto es lo opuesto de la convención de HYPACK para mareas. DREDGE_HEADING HEADING_DREDGE HEADING_DISCHARGE Rumbo debe ser proveido usando un equipo estándar de la industria. El rumbo debe ser preciso dentro de 5 grados y reportado al grado entero mas cercano, con valores desde 000 (norte verdadero) hasta 359 grados referidos a la dirección positiva en sentido de las manecillas que es convencional. DQM - Datos Específicos

12 SLURRY_DENSITY Un equipo medidor de densidad, calibrado de acuerdo con las especificaciones del fabricante, debe ser usado para registrar la densidad del lodo fluido (slurry) a medida que sale de la bomba hasta el 0,0001 g/cc mas cercano con una precisión de + 0,001g/cc. Si el fabricante no especifica una frecuencia de re-calibración, la calibracion debe ser conducida antes de comenzar el trabajo. SLURRY_VELOCITY Un medidor de flujo, calibrado de acuerdo con las especificaciones del fabricante, debe ser usado para registrar la velocidad del lodo fluido a medida que sale de la bomba medido hasta el 0,0001 fps más cercano con una precisión de + 0,001 fps. Si el fabricante no especifica una frecuencia de re- calibración, la calibración debe ser conducida antes de comenzar el trabajo. La velocidad del lodo fluido debe ser medida en la misma tubería dentro del diámetro como la densidad del lodo fluido es medida la Velocidad del Lodo Fluido (pies/segundo) PRODUCTION_ RATE PROD_RATE_INSTANTANEOUS PROD_RATE_INTEGRATED (24 horas corrida total) PROD_RATE_TOTAL (Proyecto total) Datos de producción draga, reportados a 0,01 yardas cúbicas/hr más cercana, son basados en la velocidad del lodo fluido y la densidad. Producción Instantánea se refiere a la producción dada en un momento dado promediada desde el último evento. Producción Integrada es la producción total desde las 0000UTC. La ecuación de producción debe tener en cuenta la densidad de los solidos siendo dragados, porcentaje de sólidos en la tubería, ID de la tubería y velocidad del material. Rata de producción Instantánea (yardas cúbicas/hr) CUTTERHEAD_SWING El giro de la cabeza de corte es un valor de distancia relativo a la línea central del corte y debe ser reportado al pie más cercano. Este valor debe ser reportado como positivo a la derecha de la línea central y negativo a la izquierda. CUTTERHEAD_SWING_RATE Grados por segundo DQM - Datos Específicos

13 CUTTERHEAD_SWING_RATE Grados por segundo UMP1_VACUUM (1,2,3 con base en el número de bombas)Vacío bomba Dragado (mmhg) PUMP1_DISCHARGE_PRESS (1,2,3 con base en el número de bombas) Presión de descarga de la bomba de dragado (psig) Nota General - Multiples bombas de impulsión principl debe ser registradas como PUMP1, PUMP2, PUMP3 y así sucesivamente. Estas etiquetas adicionales deben ser registradas en el DPIP. PUMP1_INLET_PRESS PRESS (1,2,3 con base en el número de bombas) Entrada de presión bomba de dragado (psig) RPM CUTTERHEAD_RPM PUMP1_RPM (1,2,3 con base en el número de bombas) Rata de revolución del eje de la bomba (rev/min) debe ser medido con el más alto nivel de precisión que es estándar en la pantalla de operación de la embarcación bien sea en el puente, en los controles de dragado o en el cuarto de máquinas. DREDGE_ADVANCE Avance de dragado a lo largo de la línea central de corte desde la media noche (pies) ANCHORWIRE ANCHORWIRE_PORT ANCHORWIRE_STARBOARD Designacion de Entrada, Salida, Estacionaria DOWNTIME El operador de la draga tiene un menú desplegable que le permite comentar la razón del tiempo de inactividad. De esta forma puede ser referenciado en el futuro. LENGTH_OF_PIPE longitud estimada de la tubería NUMBER OF BOOSTER PUMPSIndicador numérico del número total de bombas de impulso en la línea con la Cabeza de Corte de la draga DQM - Datos Específicos
