2 Seminario de Certificación Volition Pouyet CAPITULO 3 SEGURIDAD Y PROTECCION EN SISTEMAS DE CABLEADO

3 Cableado Estructurado Un sistema de cableado estructurado debe reunir varios requisitos entre ellos: Modularidad y funcionalidad Facilidad de Crecimiento Transparente a las aplicaciones Gran ancho de banda Larga vida útil Y...

4

5

6 SEGURIDAD Aspectos que involucra Instalación adecuada y en base a normas. Selección del tipo de cable. Dispositivos para evitar la propagación de incendios.

7 NORMAS NFPA (National Fire Protection Association). UL (Underwriters Laboratories) TIA (Telecommunications Industry Association) ICEA (Insulated Cable Engineers Association) BICSI (Building Industry Consulting Service International) ACP (Association of Cabling Professionals) IEC (International Electrotechnical Commission) BRE/FRS (British Research Establishment/Fire Research Station). NOM-001-SEDE-1999 NOM-002-STPS-1999

8 Selección del cable adecuado ¿Cómo seleccionar el tipo de cable necesario? ¿Qué criterios debo seguir?

9 Clasificación del Cable NEC - National Electric Code -Emitido cada 3 años por la NFPA -En 1987 NEC requirió que todos los cables de fibra cumplieran cierto nivel de seguridad contra el fuego. -Es sólamente un recomendación -Artículo 770 : Cable de Fibra Óptica UL - Underwriters Laboratory - Listados UL : daños a la vida y la propiedad -Se designana OF: Fibra Óptica -OFC : Fibra Óptica Conductivo -OFN : Prueba de Flama Vertical UL OFNR : Riser - Prueba UL OFNP : Plenum - Prueba NFPA Cable libre de Halógenos MSHA - Mining, Saftey & Health Administration

10 Clasificación del Cable u La NEC 1987 requiere que todos los cables de fibra óptica deben cumplir con cierto nivel de seguridad contra el fuego. Un cable completamente dieléctrico se designa OFN (fibra óptica no- conductivo) contrario a un OFC (fibra óptica conductivo). El cable OFN es de aplicación general. Debe pasar la Prueba de Flama en Charola Vertical UL u OFNR (fibra óptica no-conductivo riser) implica que todo miembro dieléctrico del cable de fibra esté clasificado como riser. Un riser es una charola o hueco vertical por el que corre el cable de piso a piso dentro de un edificio. Los cables riser deben poseer características resistivas al fuego capaces de prevenir la expansión del fuego de un piso a otro Los cable riser deben pasar las pruebas UL (más estricta que la UL 1581)

11 Clasificación del Cable u OFNP (Fibra óptica no-conductivo plenum) implica que todo miembro dieléctrico del cable de fibra óptica esté clasificado como plenum. Plenum es el espacio usado para el manejo del aire acondicionados. El cable Plenum debe tener características adecuadas de resistencia al fuego y baja producción de humos. Los cables plenum deben pasar la prueba NFPA test, la cual es la más estricta de todas la pruebas UL para cable. Los cables plenum se prueban para características de humo y flama, pero no para emisiones tóxicas.

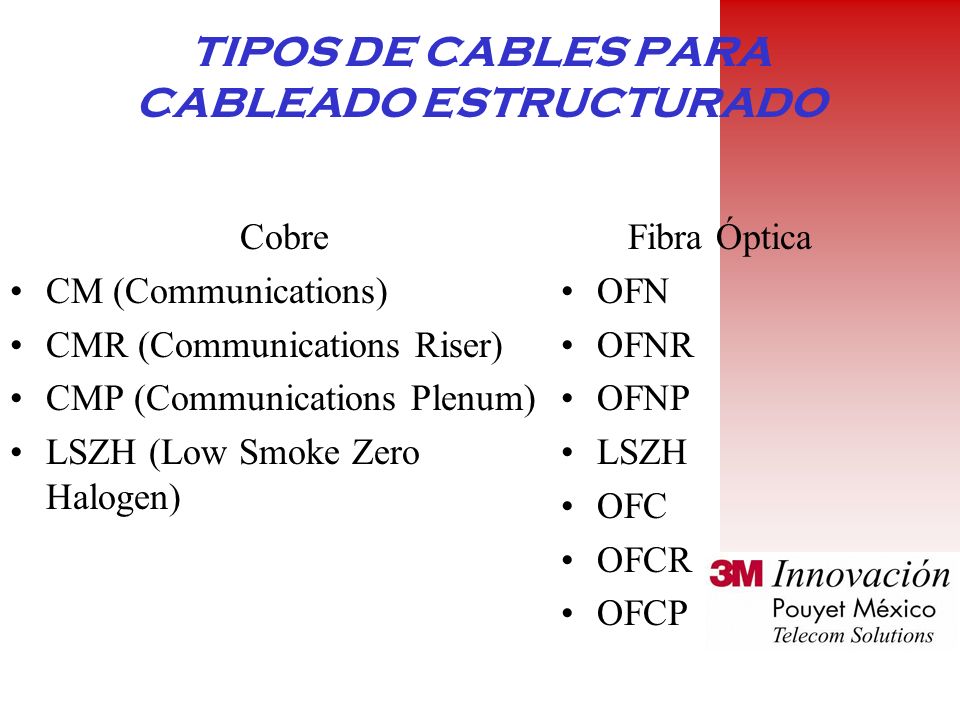

12 TIPOS DE CABLES PARA CABLEADO ESTRUCTURADO Cobre CM (Communications) CMR (Communications Riser) CMP (Communications Plenum) LSZH (Low Smoke Zero Halogen) Fibra Óptica OFN OFNR OFNP LSZH OFC OFCR OFCP

13 LOS PROBLEMAS Los cables no siempre cumplen con los códigos.(Un estudio de la UL demostró que el 48% de los cables UTP no cumplen con las normas de seguridad -Abril 25, 1997) Cables clasificados como CMP el día de hoy podrían perder sus propiedades mañana. (Efecto del envejecimiento de la cubierta) Muchos cables se fabrican en configuraciones híbridas, 2x2, 3x1. Es decir no son 100% retardantes a Flama. Los Cables LSZH son bajos en emisión de Humos. Pero muestran una alta tasa de flamabilidad. (BRE/FRS). Los cables Riser y Plenum (Clasificados por la NFPA) son retardantes a la propagación de la flama, pero tienen una alta emisión de humos tóxico.

14

15 ¿Están preparados para el F U E G O?

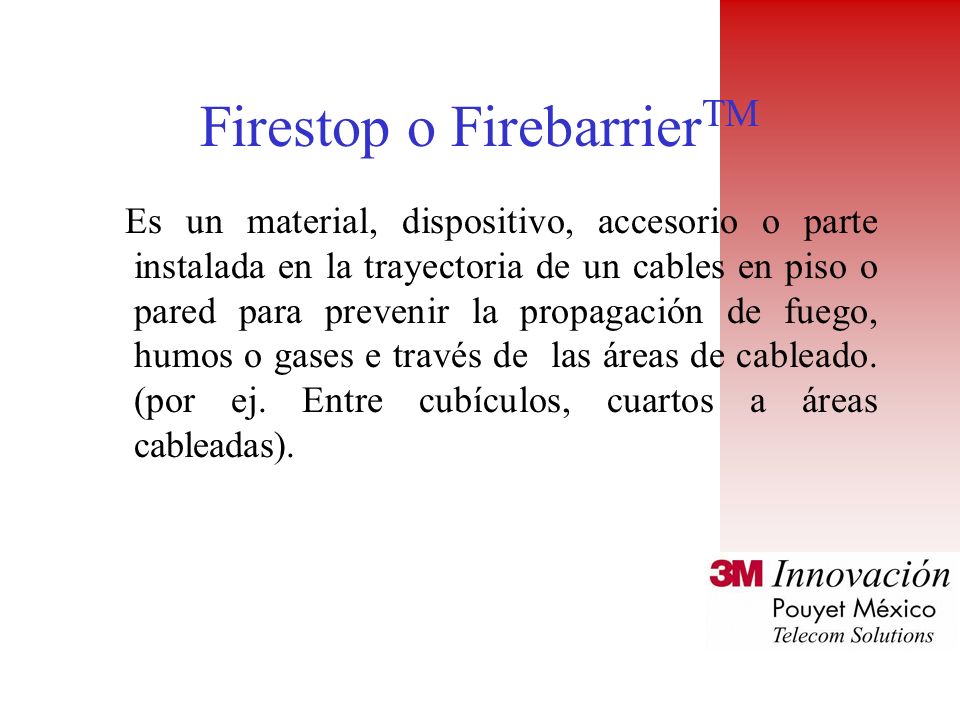

16 Firestop o Firebarrier TM Es un material, dispositivo, accesorio o parte instalada en la trayectoria de un cables en piso o pared para prevenir la propagación de fuego, humos o gases e través de las áreas de cableado. (por ej. Entre cubículos, cuartos a áreas cableadas).

17 El fuego, el gas, los humos tóxicos y el calor pueden pasar rápidamente a través huecos o agujeros de las paredes o techos.

18 Combate del fuego Extinguidores Rociadores Bomberos (Detectores de Humo) (Detectores de Calor) Paredes resistentes al fuego Materiales obturadores Puertas resistentes al fuego Ventanas resistentes al fuego Sistemas Pasivos Contienen al fuego Extinguen al fuego Sistemas Activos

19 ¿Qué es Fire Barrier ? Es un conjunto de productos que constituyen un sistema de protección pasiva. Son sistemas que cumplen con regulaciones tanto en Estados Unidos, Europa, Asia, México y otros paises de Latino América. Principales funciones: Aislar un incendio en el área que comenzó. Demorará la rápida propagación del incendio. Reducirá los daños por exceso de agua.

20 Selecting Firestop Materials/ Systems For a construction or renovation project, select firestop systems on the basis of: Qualification testing. Installation efficiency. Maintenance convenience. Future cable changes. Architectural requirements.

21 Pipes, Cables, Conduits, Cable Trays, and Innerducts Verify that penetration conditions fall within the following firestop system parameters: Wall thickness Hourly rating required Opening size Annular space (ring outside of the pipe or cable being protected and inside the hole or sleeve) Sleeves (present/ required/ optional) Material selection (if subject to movement)

22 Tecnología de Fire Barrier Todos los productos de protección contra incendio tienen alguna de las siguientes tecnologías para proveer un excelente sellado contra fuego, humo, gases tóxicos y humedad: Intumescencia (Exp. a 149°C) CP25WB+, Masilla Moldeable, CS195+, FS195+, Ultra GS, GIS, Ultra PPD Ablativo Desgaste de un escudo de la superficie. Fire Dam, Spray y Silicones Endotermia (Absorción de E°) Mortero, E-5 Mat, FireDam 150

23 Sistemas de Pruebas para Productos 3M Contra Fuego Los sistemas han sido probados bajo la norma ASTM 814-E: expone las probetas a fuego intenso llegando a 538°C (1000°F)°F en 5 minutos. La prueba establece una curva temperatura-tiempo según la clasificación para la cual se esté ensayando. Luego del fuego se somete las probetas a agua a 30/45 psi de presión.

24 Intumescencia Regresar

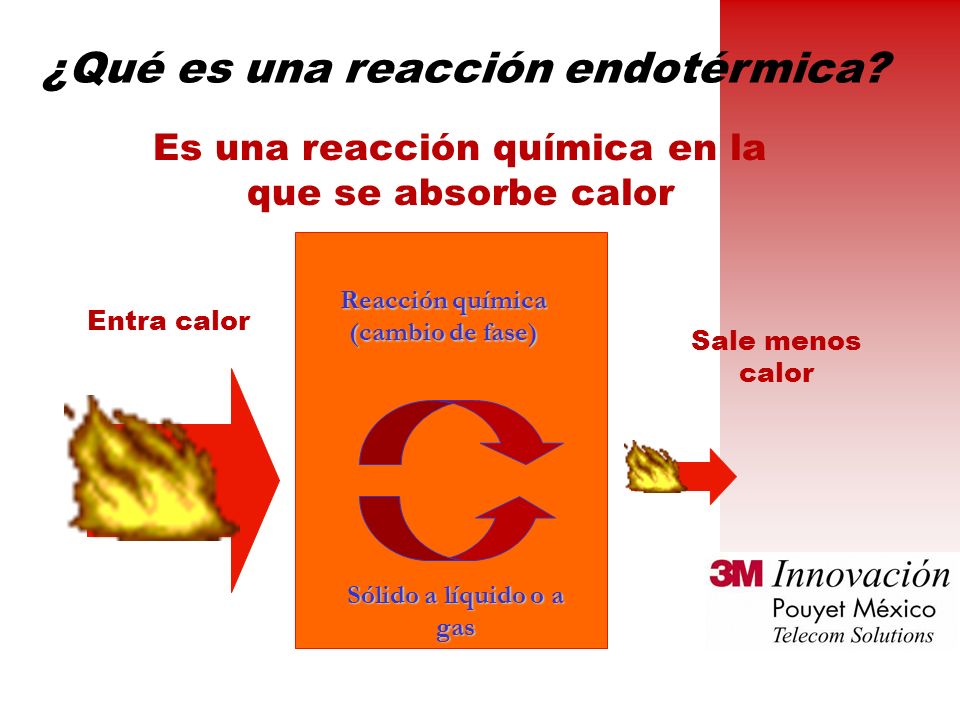

25 ¿Qué es una reacción endotérmica? Es una reacción química en la que se absorbe calor Reacción química (cambio de fase) Sólido a líquido o a gas Entra calor Sale menos calor Regresar

26 Reacción Endotérmica Efecto Enfriante Absorción de Calor A los 315°C (600°F) la reacción endotérmica libera agua que estaba ligada químicamente al material.

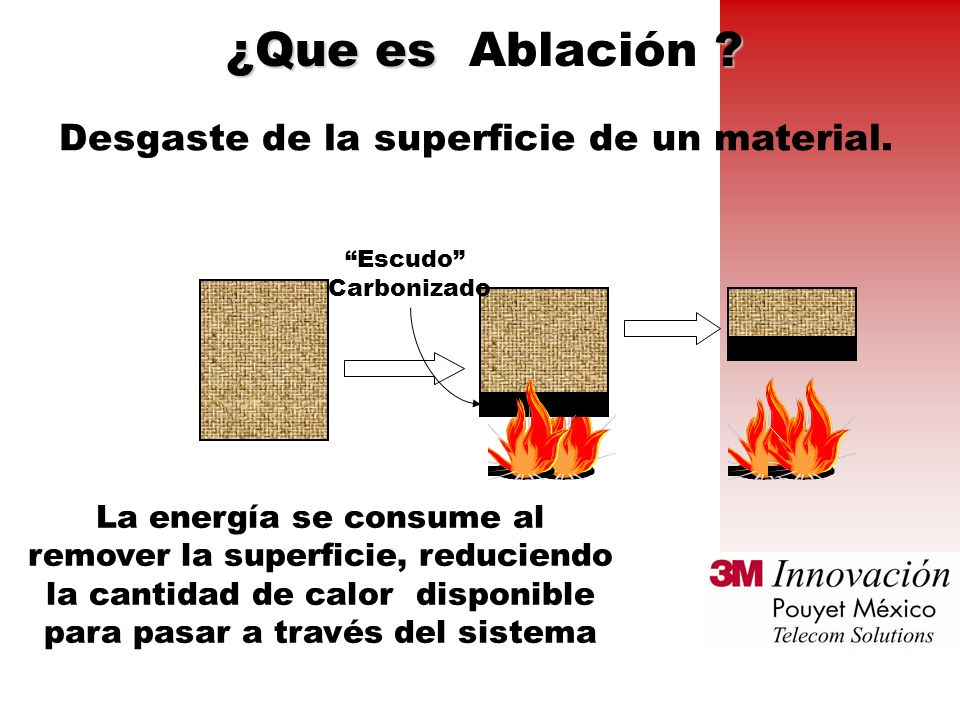

27 ¿Que es ? ¿Que es Ablación ? Desgaste de la superficie de un material. La energía se consume al remover la superficie, reduciendo la cantidad de calor disponible para pasar a través del sistema Escudo Carbonizado Regresar

28 PRODUCTOS CP 25WB+ Masilla Masilla Moldeable (Moldable Putty) Mortero CS 195+ Lámina compuesta Fire Dam Spray Fire Master Duct Wrap Interam Ultra GS FS 195+ Tira GIS/GIS+ Fire Dam 150+ Latex Acrílico

29 CP 25WB+ Masilla CP 25WB+ Masilla Aplicación Típica

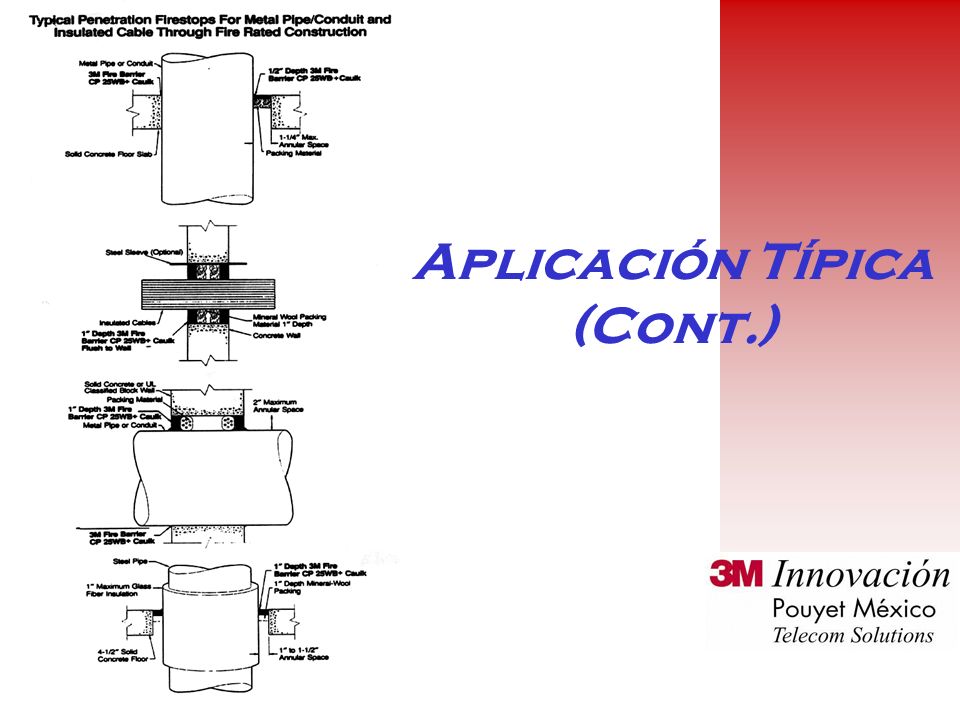

30 Aplicación Típica (Cont.)

31 Masilla Moldeable+ Masilla Moldeable+ (Moldable Putty+ ) ¿ En que consiste? En un elastómero sintético. Libre de Halógenos Libre de Halógenos (no produce gases tóxicos)Reutilizable Se adhiere a todas las superficies Se moldea a mano Intumescente (I=107°C Sig=177°C ExLib= x3) No requiere herramientas especiales Características del Producto

32 Masilla Moldeable+ (Moldable Putty+ ) Masilla Moldeable+ (Moldable Putty+ ) ¿ Qué es lo que nos proporciona? Protección contra corrientes de aire, propagación de humo, gases tóxicos y flamas. ¿ En dónde la aplicamos? Para sellar espacios en las construcciones, cables (ductos internos de fibra óptica y cables), tuberías aisladas, conduit eléctrico, tubería metálica.

33 Masilla Moldeable+ (Moldable Putty+ ) Masilla Moldeable+ (Moldable Putty+ ) Aplicación Típica

34 Aplicación de Masilla Moldeable a un cable de F.O.

35 Mortero Mortero ¿ En que consiste? En un cemento de bajo peso. Excelente adhesión Excelente adhesión (no produce gases tóxicos) Diferentes proporciones de mezcaldo (1:2, 1:4) Puede ser bombeada Puede ser bombeada Fácil realizar cambios Refuerzo de fibras de polipropileno (reduce cuarteaduras) Características del Producto Aplicaciones: En penetraciones mecánicas y eléctricas con pisos y paredes calificadas Contra fuego.

36 Mortero Mortero Aplicación Típica

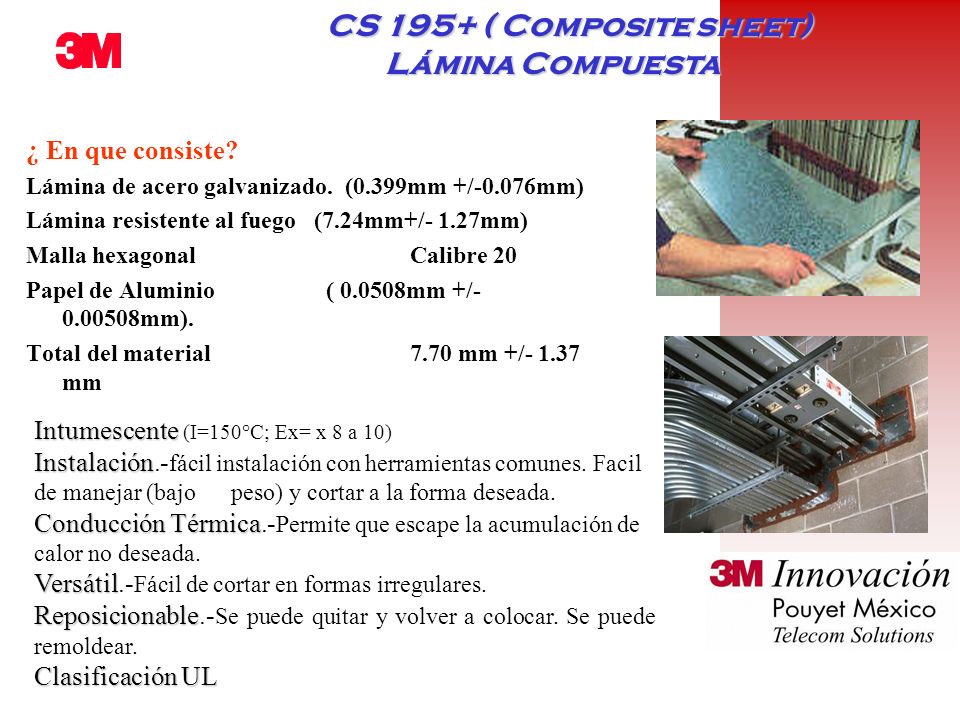

37 ¿ En que consiste? Lámina de acero galvanizado. (0.399mm +/-0.076mm) Lámina resistente al fuego (7.24mm+/- 1.27mm) Malla hexagonal Calibre 20 Papel de Aluminio ( mm +/ mm). Total del material 7.70 mm +/ mm CS 195+ ( Composite sheet) Lámina Compuesta Intumescente Intumescente (I=150°C; Ex= x 8 a 10) Instalación Instalación.- fácil instalación con herramientas comunes. Facil de manejar (bajo peso) y cortar a la forma deseada. Conducción Térmica Conducción Térmica.- Permite que escape la acumulación de calor no deseada. Versátil Versátil.- Fácil de cortar en formas irregulares. Reposicionable Reposicionable.- Se puede quitar y volver a colocar. Se puede remoldear. Clasificación UL

38 Procedimiento de aplicación

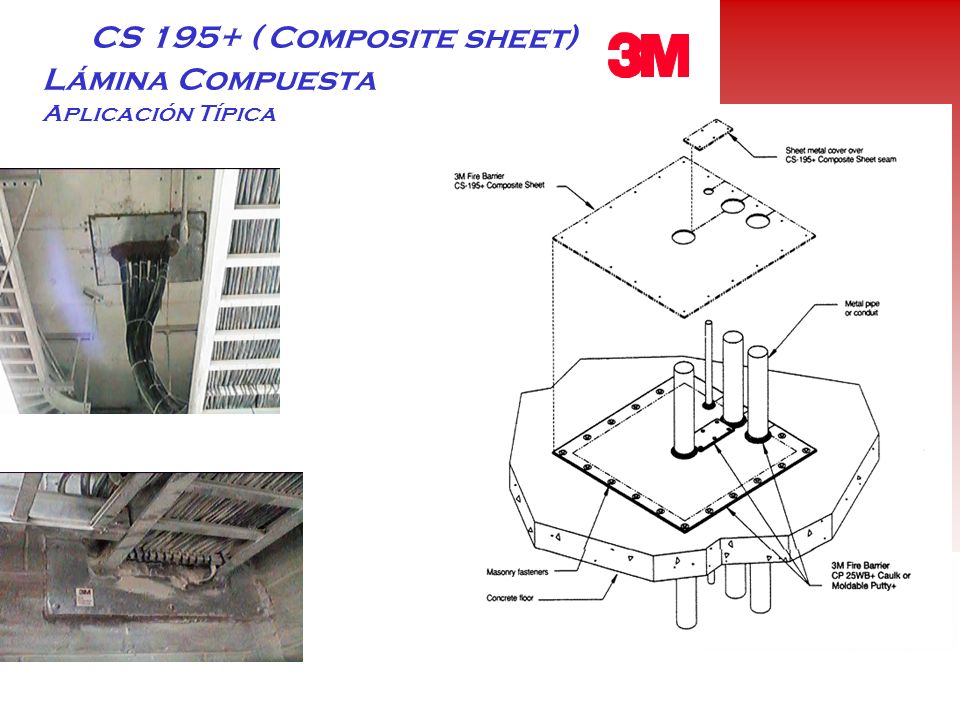

39 CS 195+ ( Composite sheet) Lámina Compuesta Aplicación Típica

40 Interam Ultra GS Interam Ultra GS ¿ En que consiste? Es una tira intumescente con base de grafito, prácticamente inorgánica, flexible y resistente al fuego. Intumescente (Exp = x25) Aislante térmico Sello de Humo ( utilizado con CP25WB+ o Masilla Mold.) Versátil en su manejo. Características del Producto

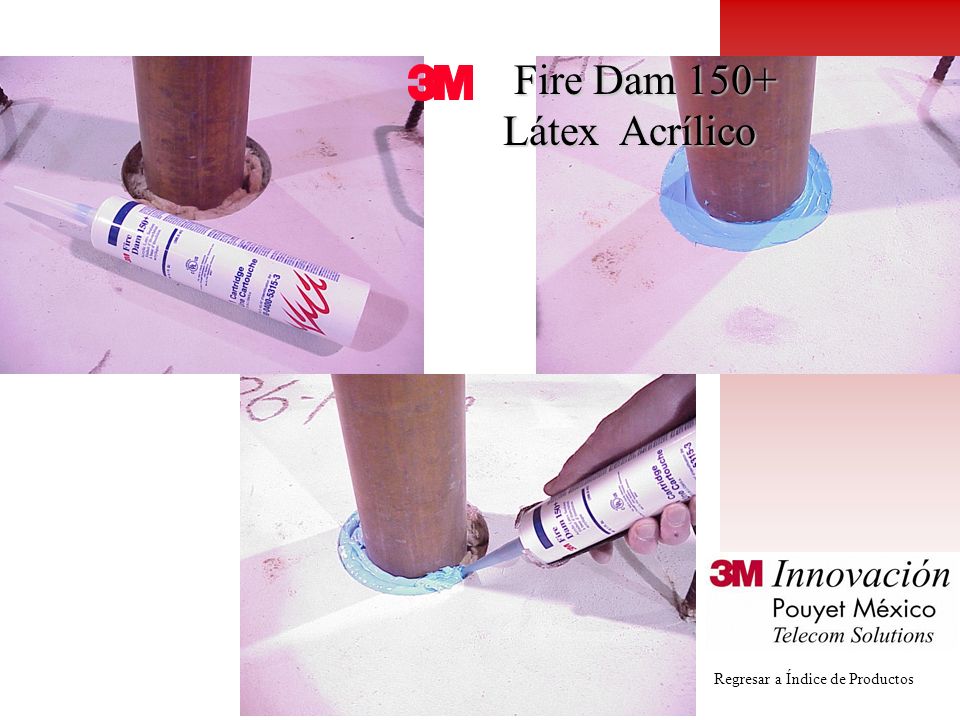

41 Fire Dam 150+ Fire Dam 150+ Látex Acrílico Látex Acrílico ¿ Qué es lo que nos proporciona? La prevención de dispersión de las flamas, el calor, gases tóxicos y humos penetre en áreas adyacentes al inicedio. ¿ En dónde la aplicamos? Para sellar penetraciones simples, como tuberias metálicas, conduits, cables de comunicación y potencia.

42 Fire Dam 150+ Fire Dam 150+ Látex Acrílico Látex Acrílico Regresar a Índice de Productos

43 PRODUCTOS FIRE BARRIER
