1 Sistema en Diferencias Finitas José Alberto Contreras Fernández Antonio Murillo Melero

2 Índice Introducción Introducción Análisis del sistema propuesto Análisis del sistema propuesto Estudio de la ecuación diferencial asociada al sistema propuesto Estudio de la ecuación diferencial asociada al sistema propuesto Aplicaciones Aplicaciones Conclusiones Conclusiones Bibliografía Bibliografía

3 Introducción Comenzaremos con un pequeño resumen de las bases teóricas que se van a utilizar a lo largo del trabajo y luego se expondrá un estudio del comportamiento del sistema parametrizado en los puntos críticos elegidos. Comenzaremos con un pequeño resumen de las bases teóricas que se van a utilizar a lo largo del trabajo y luego se expondrá un estudio del comportamiento del sistema parametrizado en los puntos críticos elegidos. Para finalizar, se hallará un posible sistema de ecuaciones diferenciales asociado. Para finalizar, se hallará un posible sistema de ecuaciones diferenciales asociado.

4 Introducción Ecuación en diferencias finitas Ecuación en diferencias finitas Un sistema en diferencias finitas se define iterando una transformación f de modo que Xn+1 = f (Xn) en el caso de una única dimensión Un sistema en diferencias finitas se define iterando una transformación f de modo que Xn+1 = f (Xn) en el caso de una única dimensión

5 Introducción Relación con ecuaciones diferenciales Relación con ecuaciones diferenciales

6 Introducción Clasificación de los SDF Clasificación de los SDF Endomorfismos Endomorfismos Diferentes valores de Xn se transforman en los mismos valores de Xn+1 al aplicar la función f. No son invertibles. Diferentes valores de Xn se transforman en los mismos valores de Xn+1 al aplicar la función f. No son invertibles. En una dimensión: En una dimensión: La ecuación de Malthus: f (x) = c x La ecuación de Malthus: f (x) = c x Logístico: f (x) = c x (1-x) Logístico: f (x) = c x (1-x) En dos dimensiones: En dos dimensiones: Exacto: f (x,y) = (3x + y, x + 3y) Exacto: f (x,y) = (3x + y, x + 3y)

7 Introducción Clasificación de los SDF Clasificación de los SDF Automorfismos Automorfismos Cada valor de Xn se transforma en un valor diferente de Xn+1 al aplicar f. Si son invertibles. Cada valor de Xn se transforma en un valor diferente de Xn+1 al aplicar f. Si son invertibles. En una dimensión: En una dimensión: Circular: f (x) = f (x+1) - 1 Circular: f (x) = f (x+1) - 1 En dos dimensiones: En dos dimensiones: La aplicación de Arnold: f (x,y) = (x + y, x + 2y) La aplicación de Arnold: f (x,y) = (x + y, x + 2y) Sistemas cuadráticos: f (x,y) = (y a x2, b x) Sistemas cuadráticos: f (x,y) = (y a x2, b x)

8 Introducción Propiedades de los SDF Propiedades de los SDF Volumen Volumen El mapa es diferenciable. El mapa es diferenciable. El valor absoluto de su determinante Jacobiano es la unidad en todo el mapa, es decir, El valor absoluto de su determinante Jacobiano es la unidad en todo el mapa, es decir, Siendo φ representa un mapa Siendo φ representa un mapa

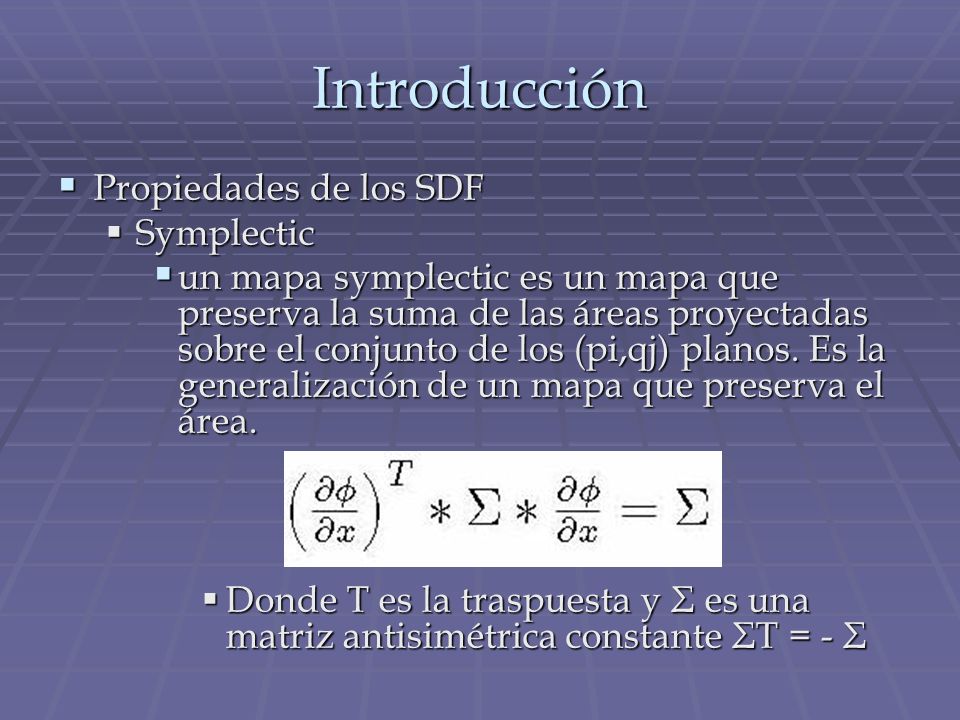

9 Introducción Propiedades de los SDF Propiedades de los SDF Symplectic Symplectic un mapa symplectic es un mapa que preserva la suma de las áreas proyectadas sobre el conjunto de los (pi,qj) planos. Es la generalización de un mapa que preserva el área. un mapa symplectic es un mapa que preserva la suma de las áreas proyectadas sobre el conjunto de los (pi,qj) planos. Es la generalización de un mapa que preserva el área. Donde T es la traspuesta y Σ es una matriz antisimétrica constante ΣT = - Σ Donde T es la traspuesta y Σ es una matriz antisimétrica constante ΣT = - Σ

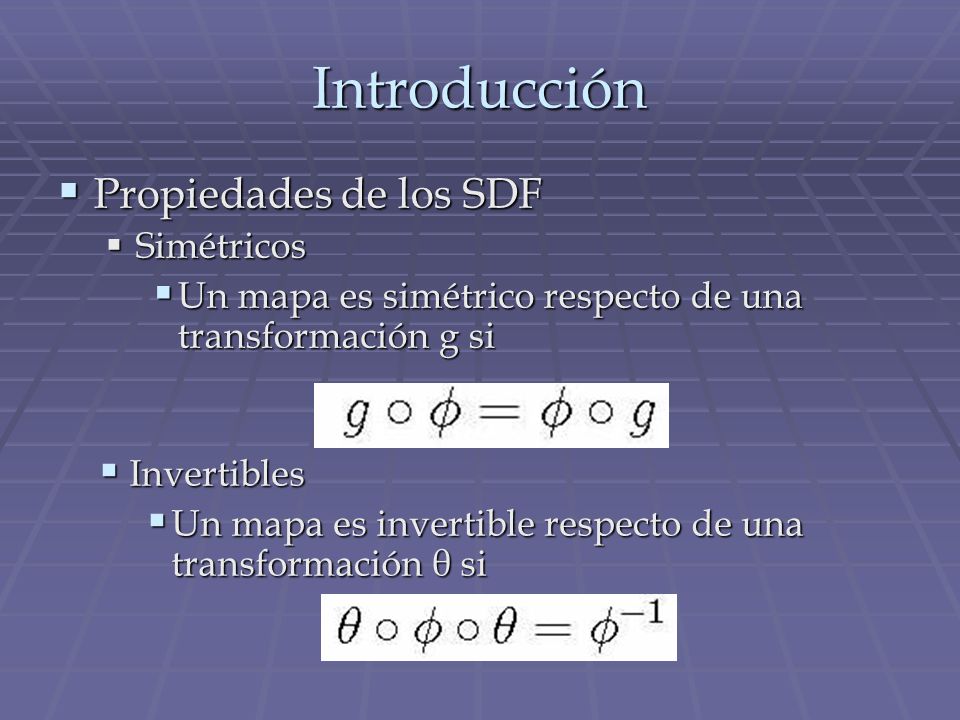

10 Introducción Propiedades de los SDF Propiedades de los SDF Simétricos Simétricos Un mapa es simétrico respecto de una transformación g si Un mapa es simétrico respecto de una transformación g si Invertibles Invertibles Un mapa es invertible respecto de una transformación θ si Un mapa es invertible respecto de una transformación θ si

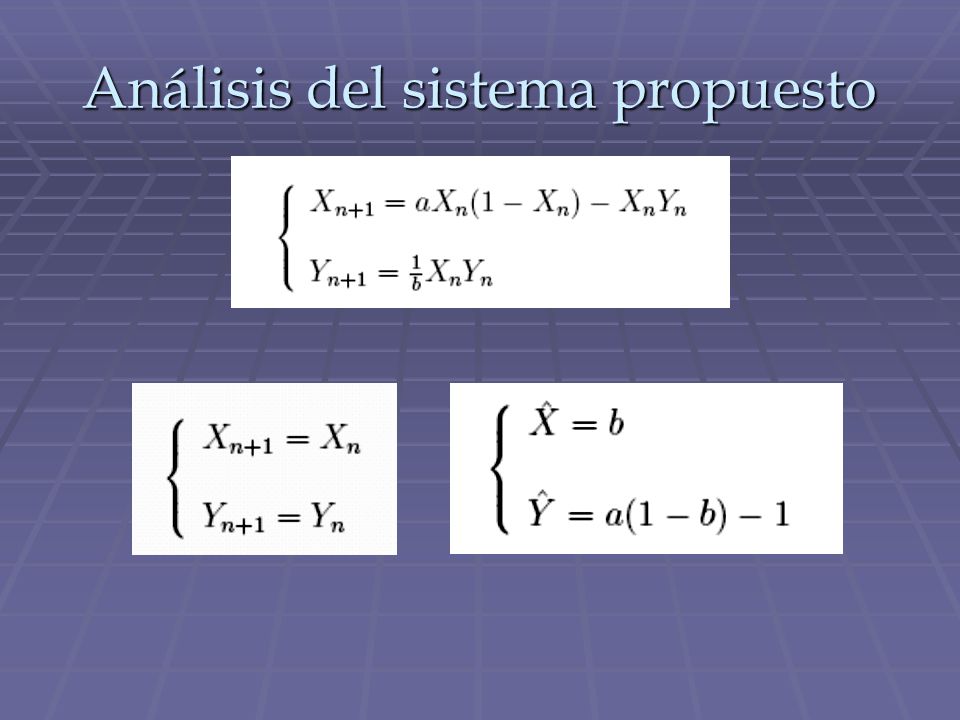

11 Análisis del sistema propuesto

12

13 Soluciones de λ Soluciones de λ Raíces reales conjugadas. Raíces reales conjugadas. Raíces reales dobles. Raíces reales dobles. Raíces complejas Raíces complejas

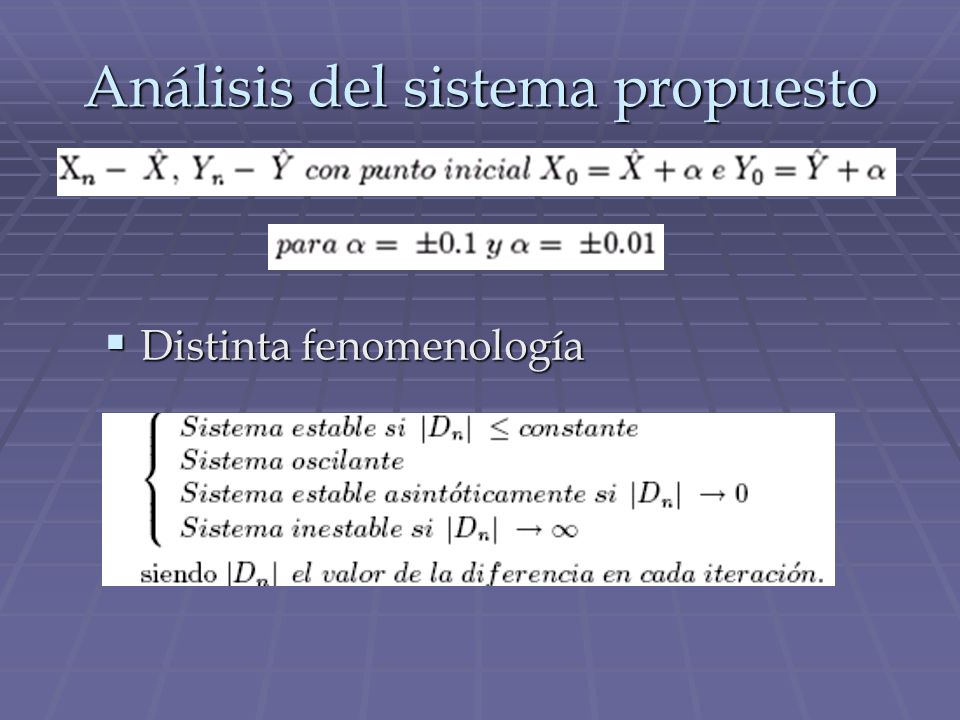

14 Análisis del sistema propuesto Distinta fenomenología Distinta fenomenología

15 Análisis del sistema propuesto Raíces reales conjugadas Raíces reales conjugadas a = 0, b = 1y α = 0.1 a = 0, b = 1y α = 0.1

16 Análisis del sistema propuesto Raíces reales conjugadas Raíces reales conjugadas a = 0, b = 1y α = 0.01 a = 0, b = 1y α = 0.01

17 Análisis del sistema propuesto Raíces reales conjugadas Raíces reales conjugadas a = 0, b = 1y α = -0.1 a = 0, b = 1y α = -0.1

18 Análisis del sistema propuesto Raíces reales conjugadas Raíces reales conjugadas a = 0, b = 1y α = a = 0, b = 1y α = -0.01

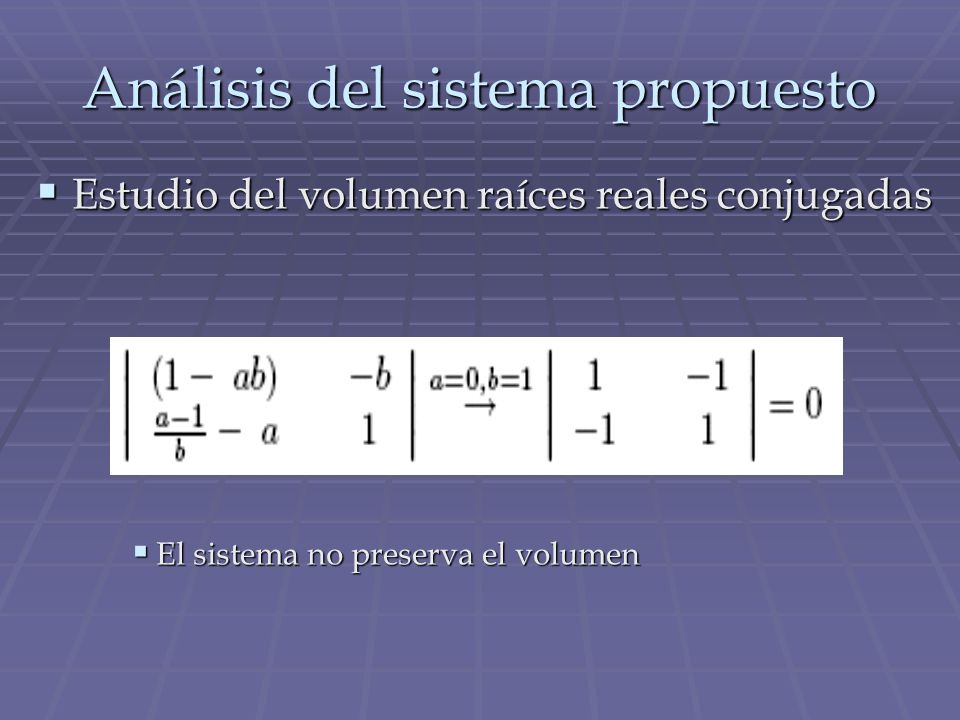

19 Análisis del sistema propuesto Estudio del volumen raíces reales conjugadas Estudio del volumen raíces reales conjugadas El sistema no preserva el volumen El sistema no preserva el volumen

20 Análisis del sistema propuesto Raíces reales dobles Raíces reales dobles a = 2, b = 1y α = 0.1 a = 2, b = 1y α = 0.1

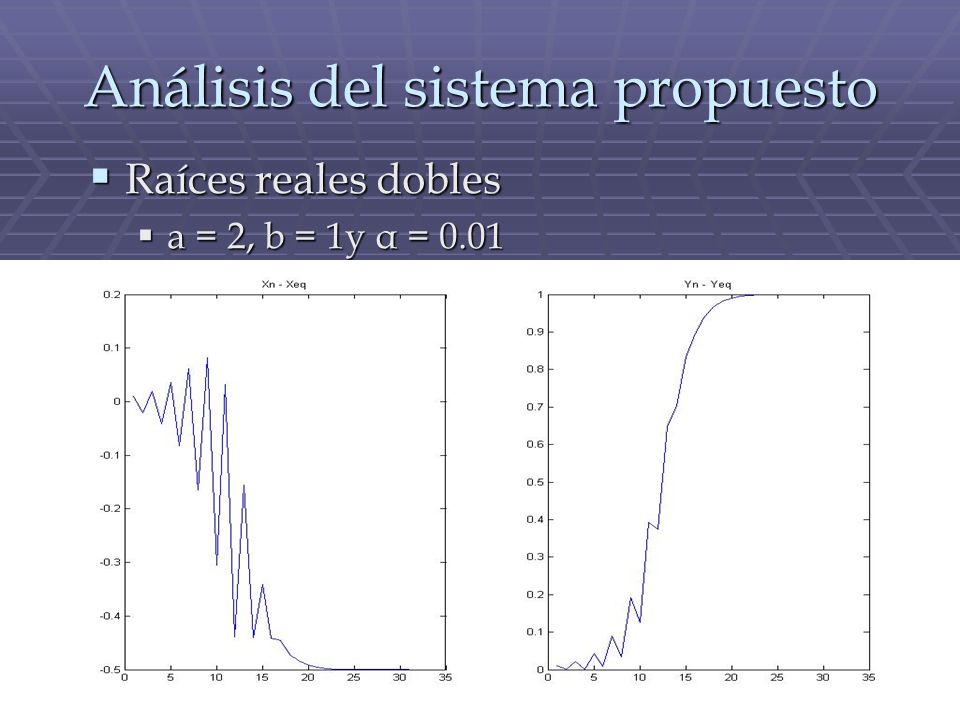

21 Análisis del sistema propuesto Raíces reales dobles Raíces reales dobles a = 2, b = 1y α = 0.01 a = 2, b = 1y α = 0.01

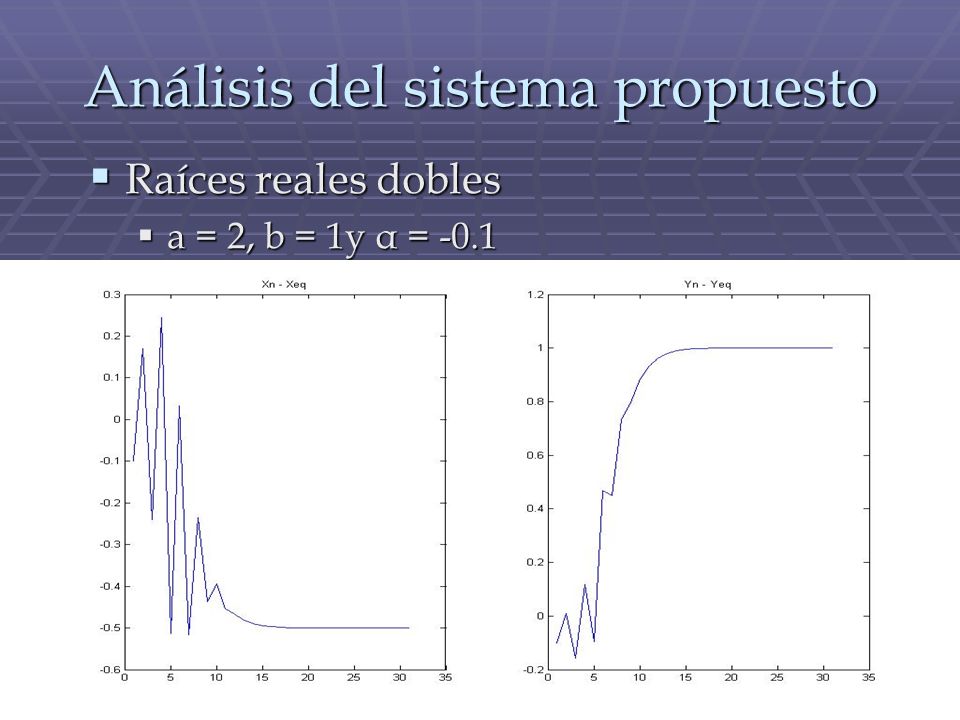

22 Análisis del sistema propuesto Raíces reales dobles Raíces reales dobles a = 2, b = 1y α = -0.1 a = 2, b = 1y α = -0.1

23 Análisis del sistema propuesto Raíces reales dobles Raíces reales dobles a = 2, b = 1y α = a = 2, b = 1y α = -0.01

24 Análisis del sistema propuesto Estudio del volumen raíces reales dobles Estudio del volumen raíces reales dobles El sistema no preserva el volumen El sistema no preserva el volumen

25 Análisis del sistema propuesto Raíces complejas Raíces complejas a = 2, b = 0.5 y α = 0.1 a = 2, b = 0.5 y α = 0.1

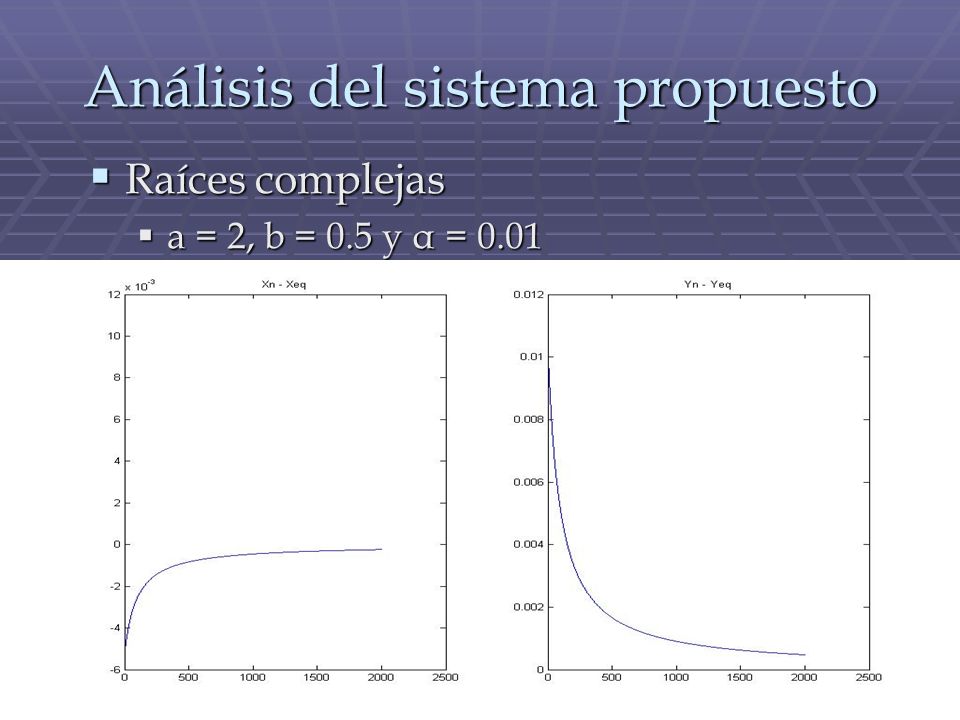

26 Análisis del sistema propuesto Raíces complejas Raíces complejas a = 2, b = 0.5 y α = 0.01 a = 2, b = 0.5 y α = 0.01

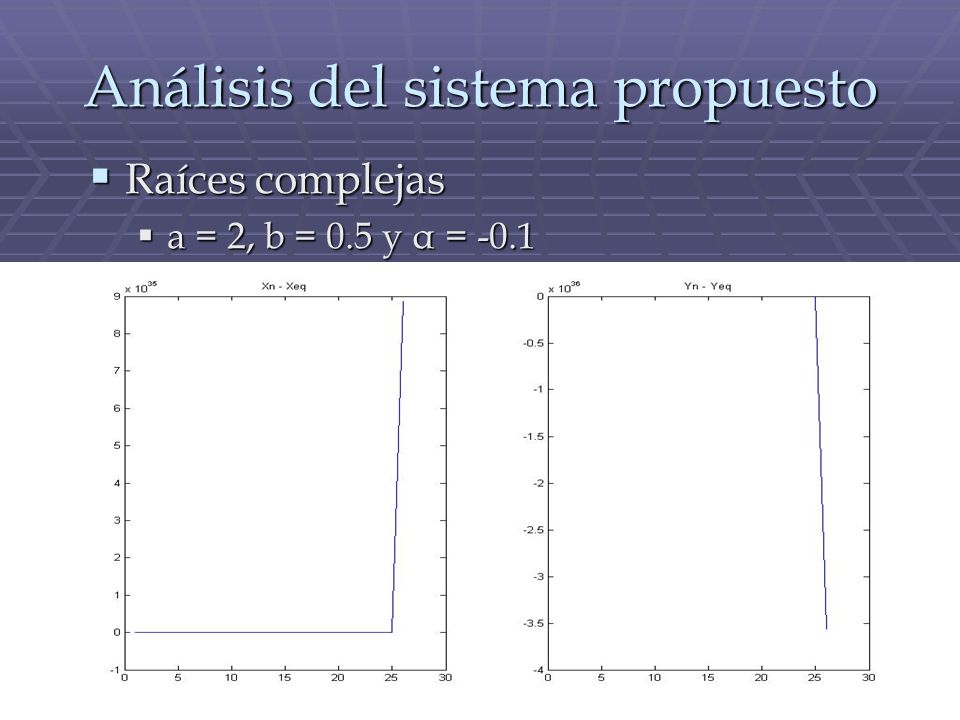

27 Análisis del sistema propuesto Raíces complejas Raíces complejas a = 2, b = 0.5 y α = -0.1 a = 2, b = 0.5 y α = -0.1

28 Análisis del sistema propuesto Raíces complejas Raíces complejas a = 2, b = 0.5 y α = a = 2, b = 0.5 y α = -0.01

29 Análisis del sistema propuesto Estudio del volumen raíces complejas Estudio del volumen raíces complejas El sistema no preserva el volumen El sistema no preserva el volumen

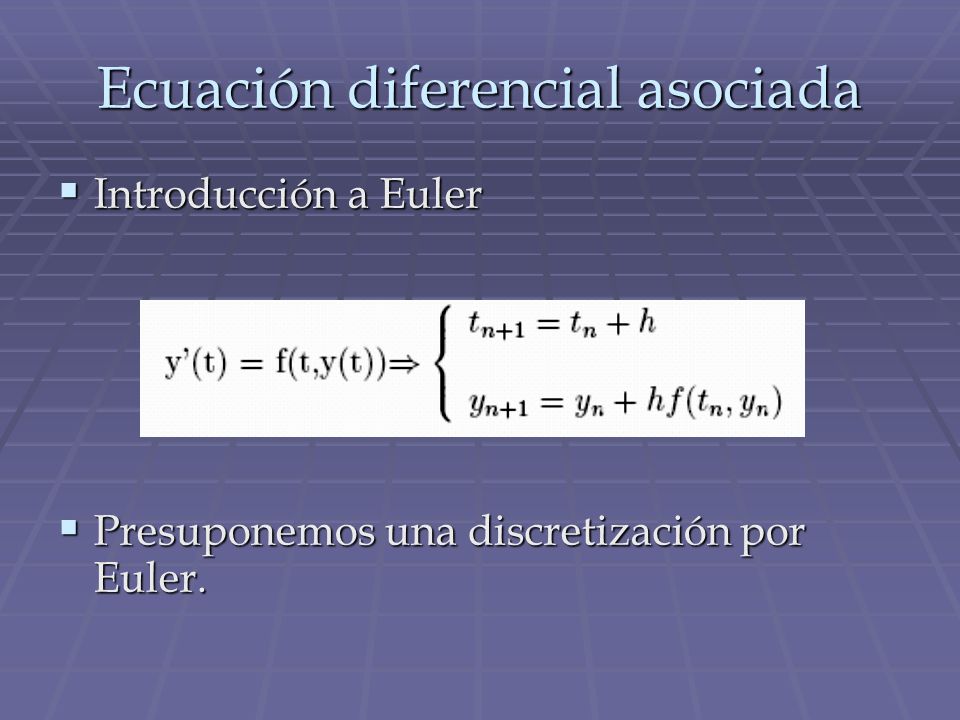

30 Ecuación diferencial asociada Introducción a Euler Introducción a Euler Presuponemos una discretización por Euler. Presuponemos una discretización por Euler.

31 Ecuación diferencial asociada

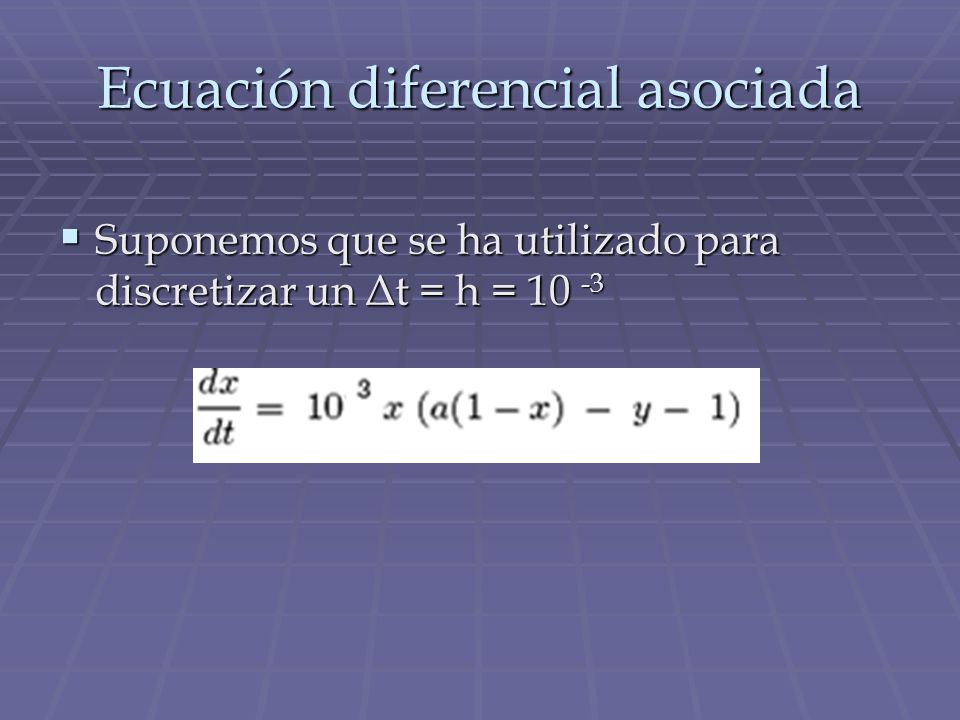

32 Suponemos que se ha utilizado para discretizar un Δt = h = Suponemos que se ha utilizado para discretizar un Δt = h = 10 -3

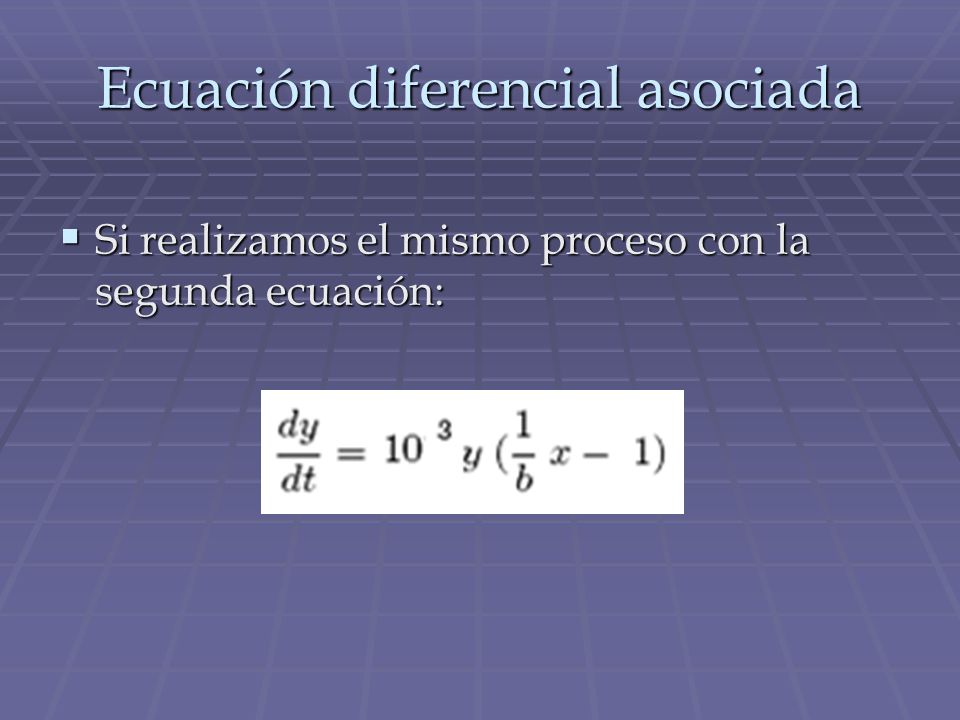

33 Ecuación diferencial asociada Si realizamos el mismo proceso con la segunda ecuación: Si realizamos el mismo proceso con la segunda ecuación:

34 Ecuación diferencial asociada El sistema resultante sería: El sistema resultante sería:

35 Puntos fijos del sistema de ecuaciones diferenciales Valoración de la discretización aplicada: Valoración de la discretización aplicada:

36 Puntos fijos del sistema de ecuaciones diferenciales Podemos afirmar que el sistema discreto conserva las propiedades cualitativas y cuantitativas de los puntos fijos. Podemos afirmar que el sistema discreto conserva las propiedades cualitativas y cuantitativas de los puntos fijos.

37 Aplicaciones ¿Para qué discretizar un sistema contínuo? ¿Para qué discretizar un sistema contínuo? Simulación del comportamiento de un sistema o ecuación que no se puede resolver analíticamente. Simulación del comportamiento de un sistema o ecuación que no se puede resolver analíticamente. Física experimental. Física experimental. Química. Cristalografía. Química. Cristalografía. Ingeniería. Ingeniería. Matemáticas. Estadística. Matemáticas. Estadística. Geología. Sedimentación. Geología. Sedimentación. Tratamiento de imágenes digitales. Tratamiento de imágenes digitales. Predicción atmosférica. Predicción atmosférica.

38 Aplicaciones Tratamiento de imágenes. Discretización del gradiente. Tratamiento de imágenes. Discretización del gradiente.

39 Aplicaciones Tratamiento de imágenes. Discretización del vector gradiente. Tratamiento de imágenes. Discretización del vector gradiente.

40 Aplicaciones Extracción de bordes: Extracción de bordes:

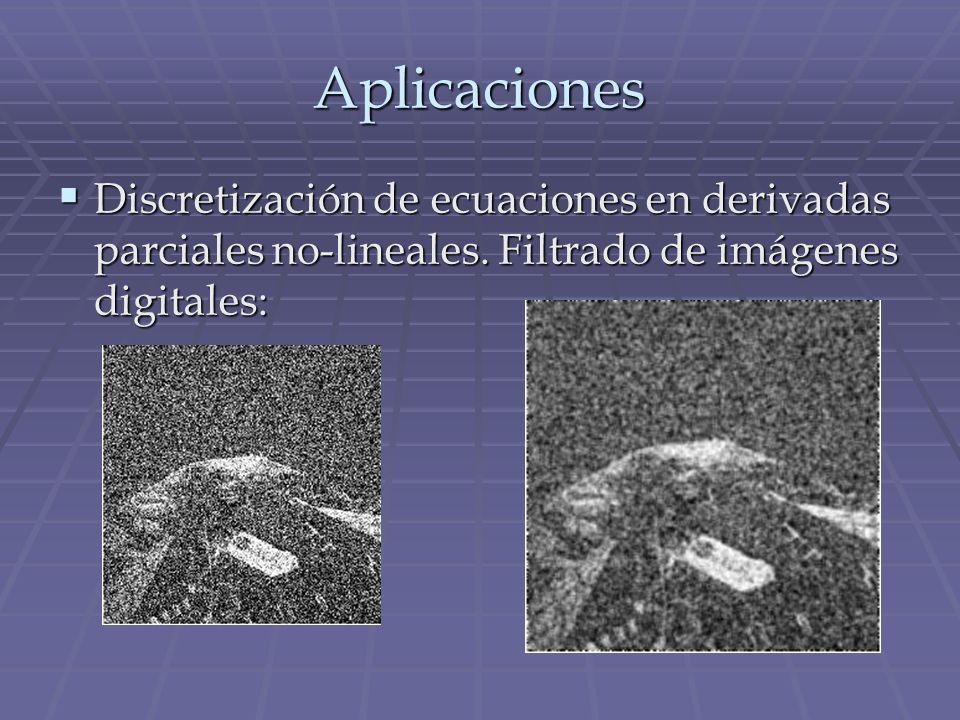

41 Aplicaciones Discretización de ecuaciones en derivadas parciales no-lineales. Filtrado de imágenes digitales: Discretización de ecuaciones en derivadas parciales no-lineales. Filtrado de imágenes digitales:

42 Aplicaciones Predicción Atmosférica. Predicción Atmosférica. Durante los últimos años, debido fundamentalmente a la intervención humana en el clima, hay un creciente interés en la predicción del cambio climático bien atmosférico u oceánico. Este interés lleva al análisis de grandes conjuntos de datos para su posterior tratamiento en un modelo teórico e interpretación de los resultados obtenidos. Durante los últimos años, debido fundamentalmente a la intervención humana en el clima, hay un creciente interés en la predicción del cambio climático bien atmosférico u oceánico. Este interés lleva al análisis de grandes conjuntos de datos para su posterior tratamiento en un modelo teórico e interpretación de los resultados obtenidos.

43 Aplicaciones Los modelos numéricos de la atmósfera se clasifican en: Los modelos numéricos de la atmósfera se clasifican en: Globales Globales Regionales Regionales Locales Locales Según el dominio que abarcan. Según el dominio que abarcan. Dichos modelos se basan en la integración numérica de las ecuaciones que representan las leyes de conservación de masa, momento, calor y humedad. Dichos modelos se basan en la integración numérica de las ecuaciones que representan las leyes de conservación de masa, momento, calor y humedad. La integración numérica está basada en una discretización espacial del dominio en una grilla, en cuyo caso se resuelve la formulación equivalente en diferencias finitas. La integración numérica está basada en una discretización espacial del dominio en una grilla, en cuyo caso se resuelve la formulación equivalente en diferencias finitas.

44 Aplicaciones Un problema importante en la modelación atmosférica es la necesidad de representar procesos dentro de escalas espaciales más pequeñas que aquellas explícitamente resueltas por las ecuaciones discretizadas. Un problema importante en la modelación atmosférica es la necesidad de representar procesos dentro de escalas espaciales más pequeñas que aquellas explícitamente resueltas por las ecuaciones discretizadas. La representación de las escalas no resueltas en la modelación atmosférica se conoce como parametrización. La representación de las escalas no resueltas en la modelación atmosférica se conoce como parametrización.

45 Conclusiones El método de diferencias finitas es una herramienta muy útil para el estudio y simulación de sistemas continuos El método de diferencias finitas es una herramienta muy útil para el estudio y simulación de sistemas continuos Las aplicaciones abarcan diversos campos de estudio actuales Las aplicaciones abarcan diversos campos de estudio actuales

46 Bibliografía [1] A.Giraldo y M.A.Sastre. Sistemas Dinámicos Discretos y Caos. Teoría, Ejemplos y Algoritmos, Fundación General de la Universidad Politécnica de Madrid (2002). [1] A.Giraldo y M.A.Sastre. Sistemas Dinámicos Discretos y Caos. Teoría, Ejemplos y Algoritmos, Fundación General de la Universidad Politécnica de Madrid (2002). [2] C.Fernández Pérez, F.J. Vázquez Hernández, J.M. Vegas Monaster. Ecuaciones diferenciales y en diferencias finitas. Sistemas dinámicos, Thomson (2003). [2] C.Fernández Pérez, F.J. Vázquez Hernández, J.M. Vegas Monaster. Ecuaciones diferenciales y en diferencias finitas. Sistemas dinámicos, Thomson (2003). [3] Encyclopedia of Nonlinear Science, Alwyn Scott (2005). [3] Encyclopedia of Nonlinear Science, Alwyn Scott (2005). [4] J.A. Infante y J. Mª. Rey; Métodos Numéricos. Teoría, problemas y prácticas con MATLAB ; Ediciones Pirámide (1999). [4] J.A. Infante y J. Mª. Rey; Métodos Numéricos. Teoría, problemas y prácticas con MATLAB ; Ediciones Pirámide (1999).
