1 TEMA 3 LA TRANSFORMADA Z Y SUS APLICACIONES

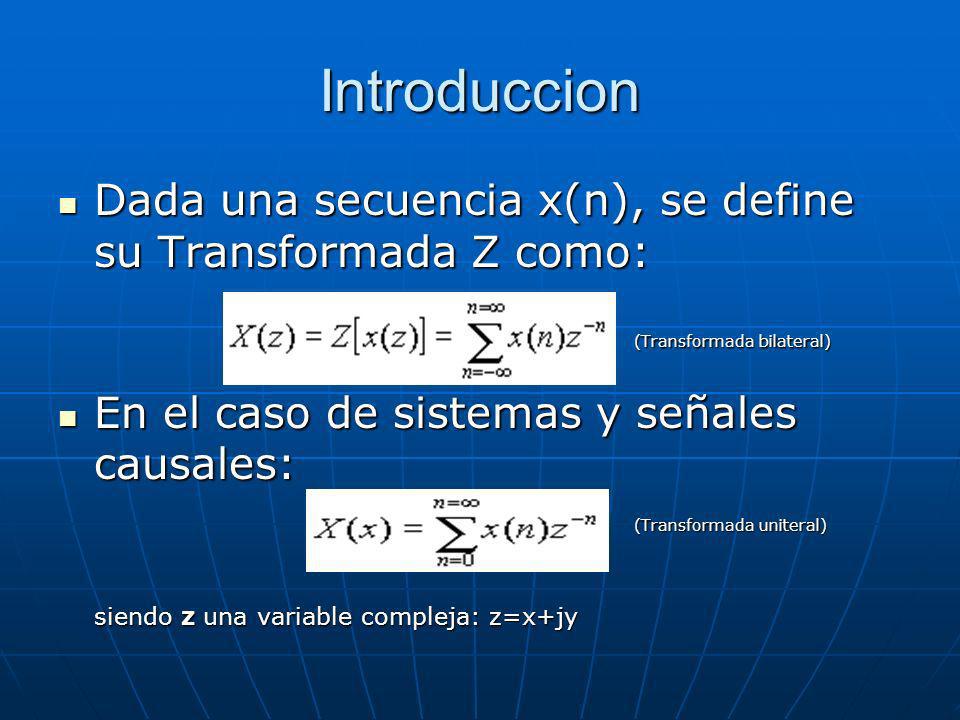

2 Introduccion Dada una secuencia x(n), se define su Transformada Z como: Dada una secuencia x(n), se define su Transformada Z como: (Transformada bilateral) En el caso de sistemas y señales causales: En el caso de sistemas y señales causales: (Transformada uniteral) siendo z una variable compleja: z=x+jy

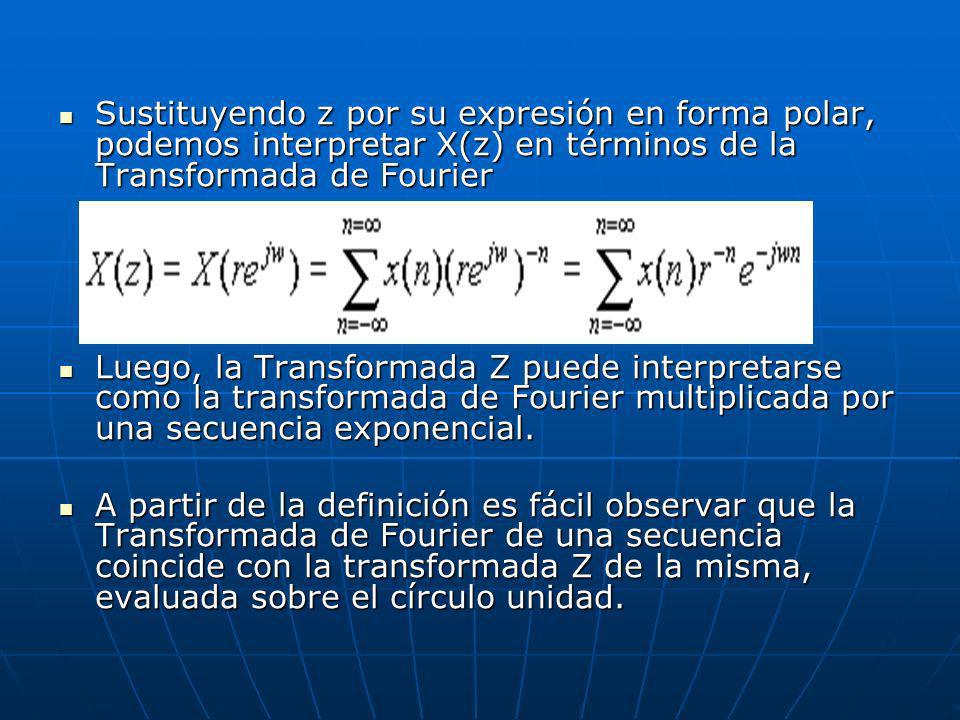

3 Sustituyendo z por su expresión en forma polar, podemos interpretar X(z) en términos de la Transformada de Fourier Sustituyendo z por su expresión en forma polar, podemos interpretar X(z) en términos de la Transformada de Fourier Luego, la Transformada Z puede interpretarse como la transformada de Fourier multiplicada por una secuencia exponencial. Luego, la Transformada Z puede interpretarse como la transformada de Fourier multiplicada por una secuencia exponencial. A partir de la definición es fácil observar que la Transformada de Fourier de una secuencia coincide con la transformada Z de la misma, evaluada sobre el círculo unidad. A partir de la definición es fácil observar que la Transformada de Fourier de una secuencia coincide con la transformada Z de la misma, evaluada sobre el círculo unidad.

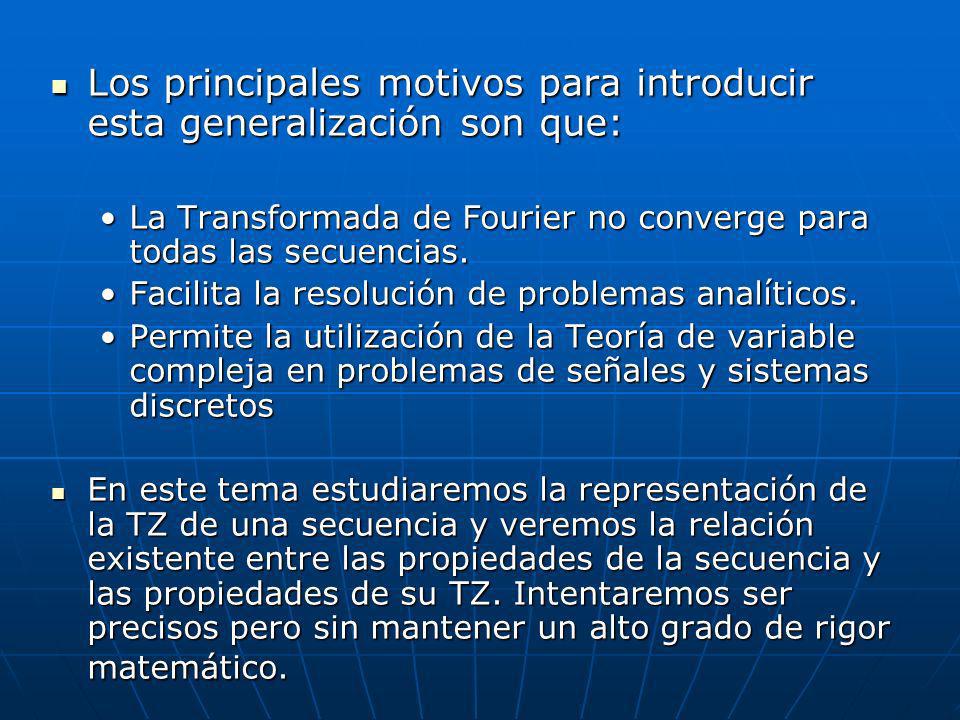

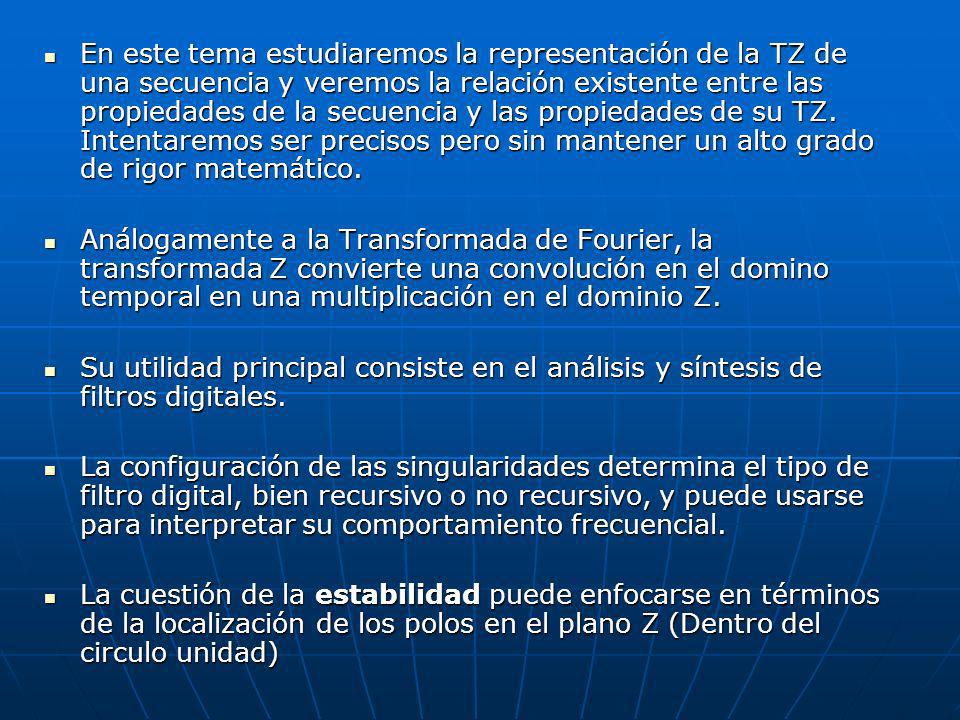

4 Los principales motivos para introducir esta generalización son que: Los principales motivos para introducir esta generalización son que: La Transformada de Fourier no converge para todas las secuencias.La Transformada de Fourier no converge para todas las secuencias. Facilita la resolución de problemas analíticos.Facilita la resolución de problemas analíticos. Permite la utilización de la Teoría de variable compleja en problemas de señales y sistemas discretosPermite la utilización de la Teoría de variable compleja en problemas de señales y sistemas discretos En este tema estudiaremos la representación de la TZ de una secuencia y veremos la relación existente entre las propiedades de la secuencia y las propiedades de su TZ. Intentaremos ser precisos pero sin mantener un alto grado de rigor matemático. En este tema estudiaremos la representación de la TZ de una secuencia y veremos la relación existente entre las propiedades de la secuencia y las propiedades de su TZ. Intentaremos ser precisos pero sin mantener un alto grado de rigor matemático.

5 Análogamente a la Transformada de Fourier, la transformada Z convierte una convolución en el domino temporal en una multiplicación en el dominio Z. Análogamente a la Transformada de Fourier, la transformada Z convierte una convolución en el domino temporal en una multiplicación en el dominio Z. Su utilidad principal consiste en el análisis y síntesis de filtros digitales. Su utilidad principal consiste en el análisis y síntesis de filtros digitales. La configuración de las singularidades determina el tipo de filtro digital, bien recursivo o no recursivo, y puede usarse para interpretar su comportamiento frecuencial. La configuración de las singularidades determina el tipo de filtro digital, bien recursivo o no recursivo, y puede usarse para interpretar su comportamiento frecuencial. La cuestión de la estabilidad puede enfocarse en términos de la localización de los polos en el plano Z (Dentro del circulo unidad) La cuestión de la estabilidad puede enfocarse en términos de la localización de los polos en el plano Z (Dentro del circulo unidad)

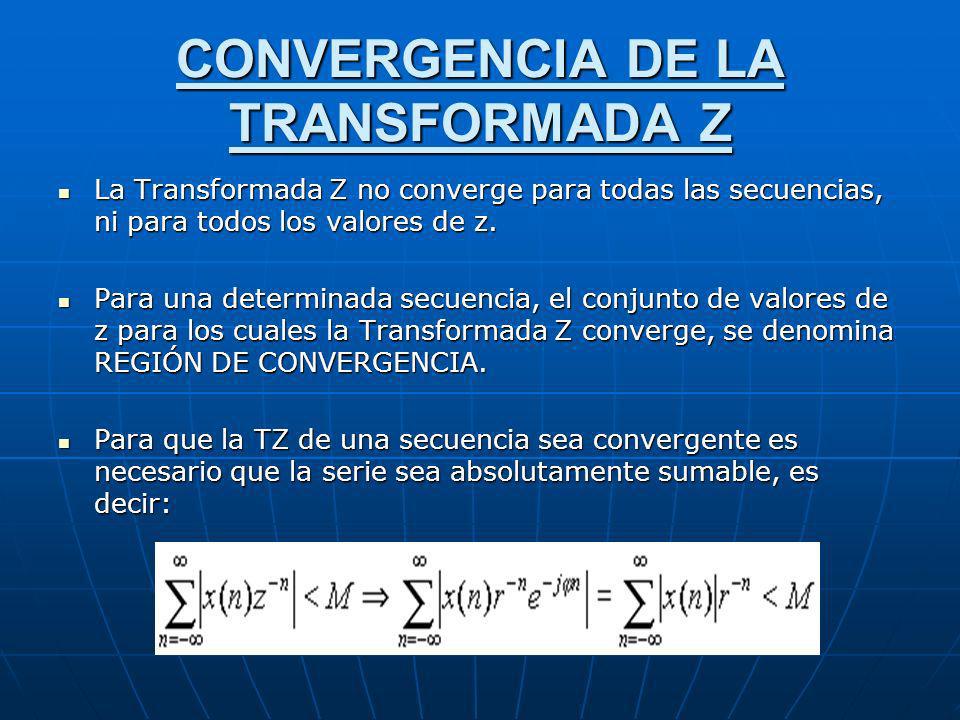

6 CONVERGENCIA DE LA TRANSFORMADA Z La Transformada Z no converge para todas las secuencias, ni para todos los valores de z. La Transformada Z no converge para todas las secuencias, ni para todos los valores de z. Para una determinada secuencia, el conjunto de valores de z para los cuales la Transformada Z converge, se denomina REGIÓN DE CONVERGENCIA. Para una determinada secuencia, el conjunto de valores de z para los cuales la Transformada Z converge, se denomina REGIÓN DE CONVERGENCIA. Para que la TZ de una secuencia sea convergente es necesario que la serie sea absolutamente sumable, es decir: Para que la TZ de una secuencia sea convergente es necesario que la serie sea absolutamente sumable, es decir:

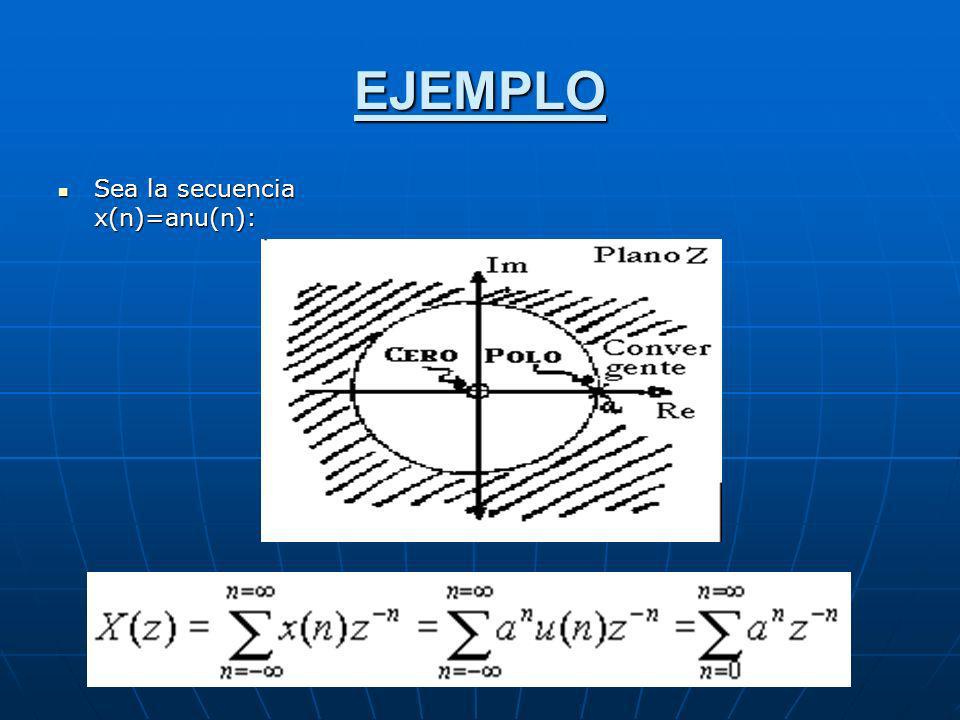

7 EJEMPLO Sea la secuencia x(n)=anu(n): Sea la secuencia x(n)=anu(n):

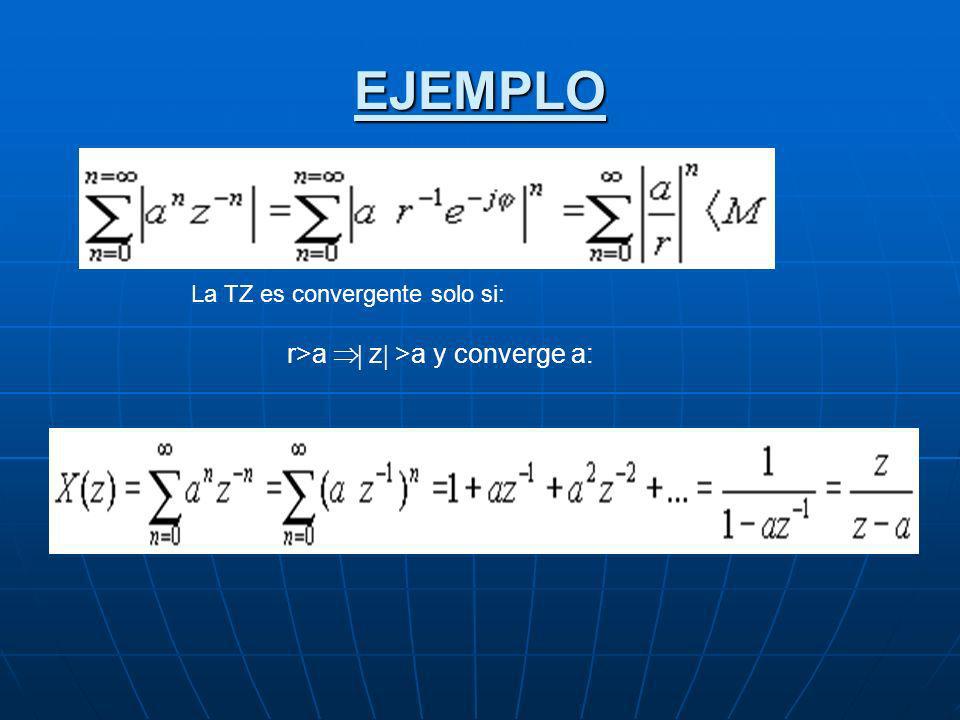

8 EJEMPLO La TZ es convergente solo si: r>a z >a y converge a:

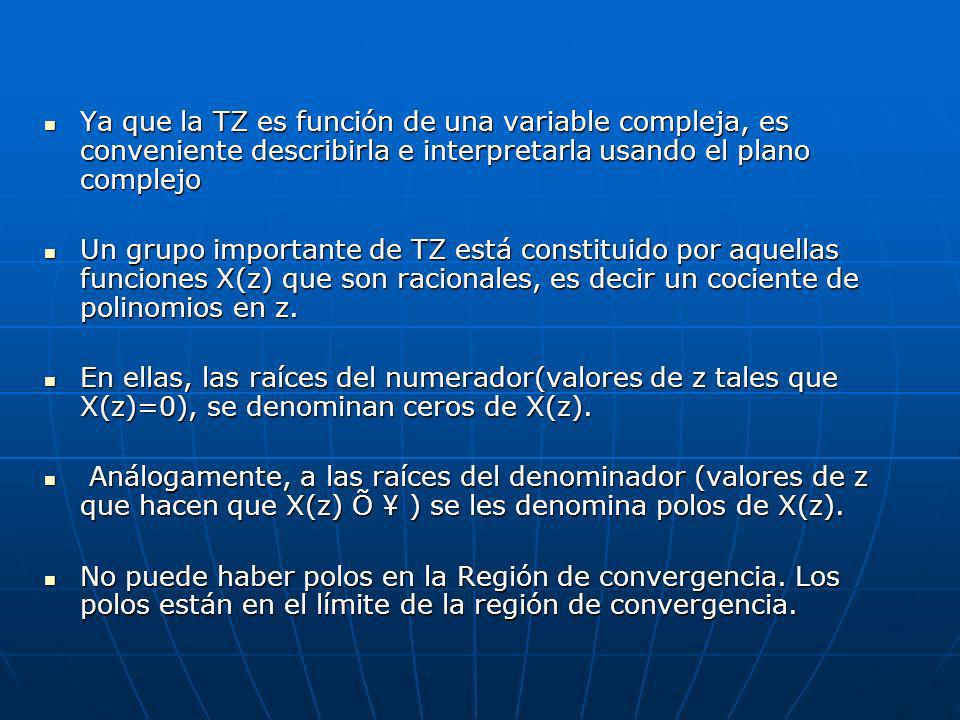

9 Ya que la TZ es función de una variable compleja, es conveniente describirla e interpretarla usando el plano complejo Ya que la TZ es función de una variable compleja, es conveniente describirla e interpretarla usando el plano complejo Un grupo importante de TZ está constituido por aquellas funciones X(z) que son racionales, es decir un cociente de polinomios en z. Un grupo importante de TZ está constituido por aquellas funciones X(z) que son racionales, es decir un cociente de polinomios en z. En ellas, las raíces del numerador(valores de z tales que X(z)=0), se denominan ceros de X(z). En ellas, las raíces del numerador(valores de z tales que X(z)=0), se denominan ceros de X(z). Análogamente, a las raíces del denominador (valores de z que hacen que X(z) Õ ¥ ) se les denomina polos de X(z). Análogamente, a las raíces del denominador (valores de z que hacen que X(z) Õ ¥ ) se les denomina polos de X(z). No puede haber polos en la Región de convergencia. Los polos están en el límite de la región de convergencia. No puede haber polos en la Región de convergencia. Los polos están en el límite de la región de convergencia.

10 Podemos resumir la convergencia de la TZ en los siguientes puntos: Podemos resumir la convergencia de la TZ en los siguientes puntos: 1) En general, la región de convergencia (RdC) de X(z) es un anillo centrado en el origen del plano z, y es una región conectada. 1) En general, la región de convergencia (RdC) de X(z) es un anillo centrado en el origen del plano z, y es una región conectada. 2) La RdC de una X(z) no contiene polos y está limitada por polos ó el cero o el infinito. 3) Si la secuencia x(n) es de longitud finita, la RdC es el plano completo excepto, z=0 y/o z=¥. 4) Si x(n) es una secuencia por el lado derecho y si el círculo | z| =R está en la RdC, también lo está la región | z| >R. 4) Si x(n) es una secuencia por el lado derecho y si el círculo | z| =R está en la RdC, también lo está la región | z| >R. 5) Si x(n) es una secuencia por el lado izquierdo y si el círculo 5) Si x(n) es una secuencia por el lado izquierdo y si el círculo | z| =R está en la RdC, también lo está la región | z|

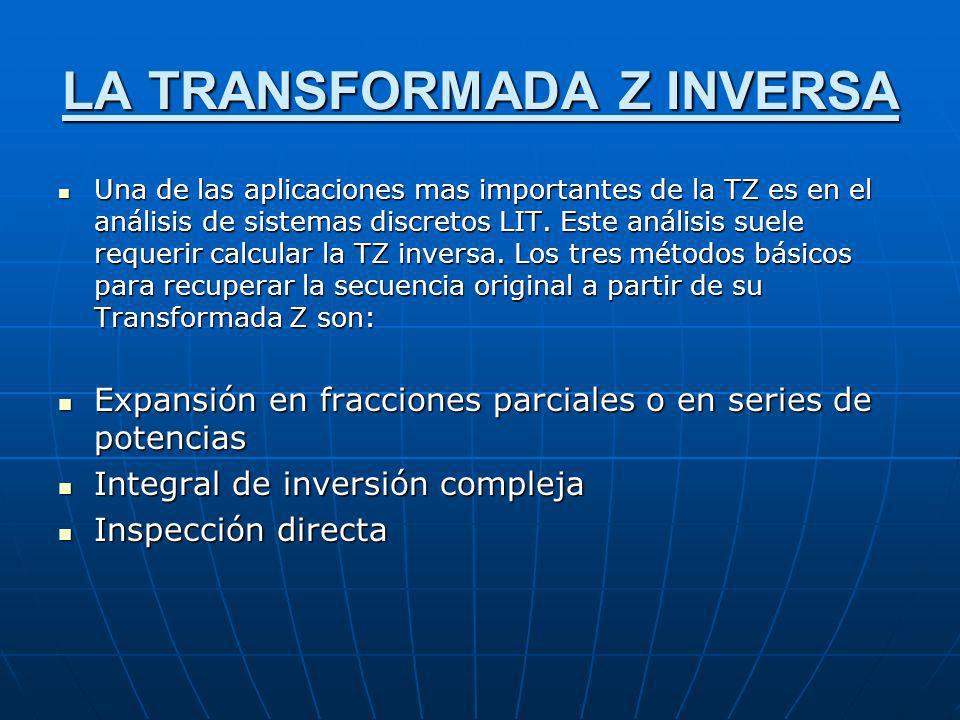

11 LA TRANSFORMADA Z INVERSA Una de las aplicaciones mas importantes de la TZ es en el análisis de sistemas discretos LIT. Este análisis suele requerir calcular la TZ inversa. Los tres métodos básicos para recuperar la secuencia original a partir de su Transformada Z son: Una de las aplicaciones mas importantes de la TZ es en el análisis de sistemas discretos LIT. Este análisis suele requerir calcular la TZ inversa. Los tres métodos básicos para recuperar la secuencia original a partir de su Transformada Z son: Expansión en fracciones parciales o en series de potencias Expansión en fracciones parciales o en series de potencias Integral de inversión compleja Integral de inversión compleja Inspección directa Inspección directa

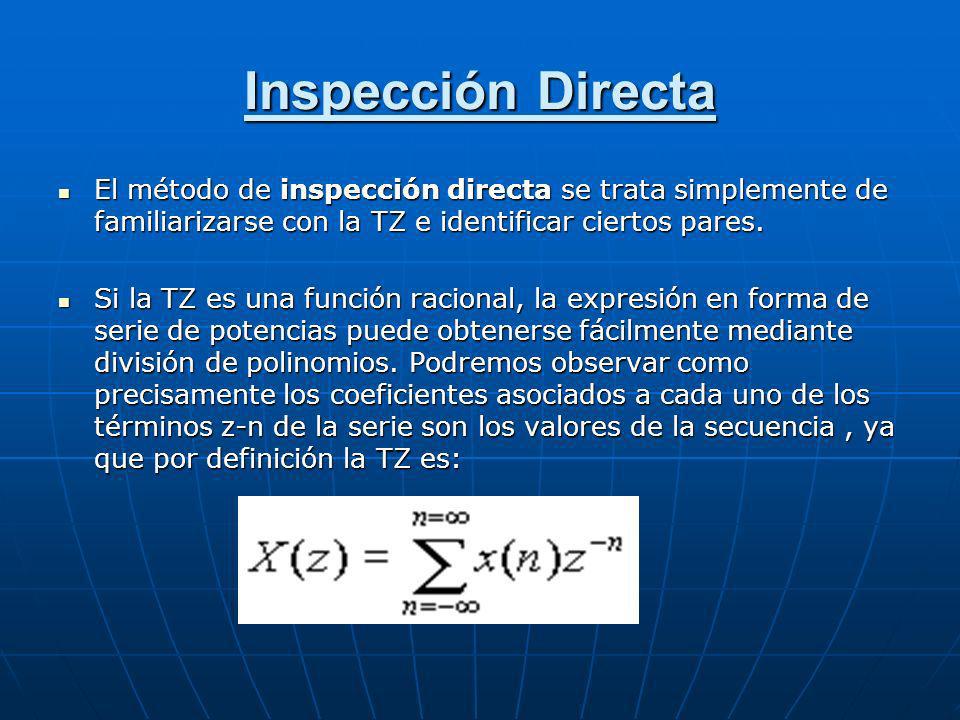

12 Inspección Directa El método de inspección directa se trata simplemente de familiarizarse con la TZ e identificar ciertos pares. El método de inspección directa se trata simplemente de familiarizarse con la TZ e identificar ciertos pares. Si la TZ es una función racional, la expresión en forma de serie de potencias puede obtenerse fácilmente mediante división de polinomios. Podremos observar como precisamente los coeficientes asociados a cada uno de los términos z-n de la serie son los valores de la secuencia, ya que por definición la TZ es: Si la TZ es una función racional, la expresión en forma de serie de potencias puede obtenerse fácilmente mediante división de polinomios. Podremos observar como precisamente los coeficientes asociados a cada uno de los términos z-n de la serie son los valores de la secuencia, ya que por definición la TZ es:

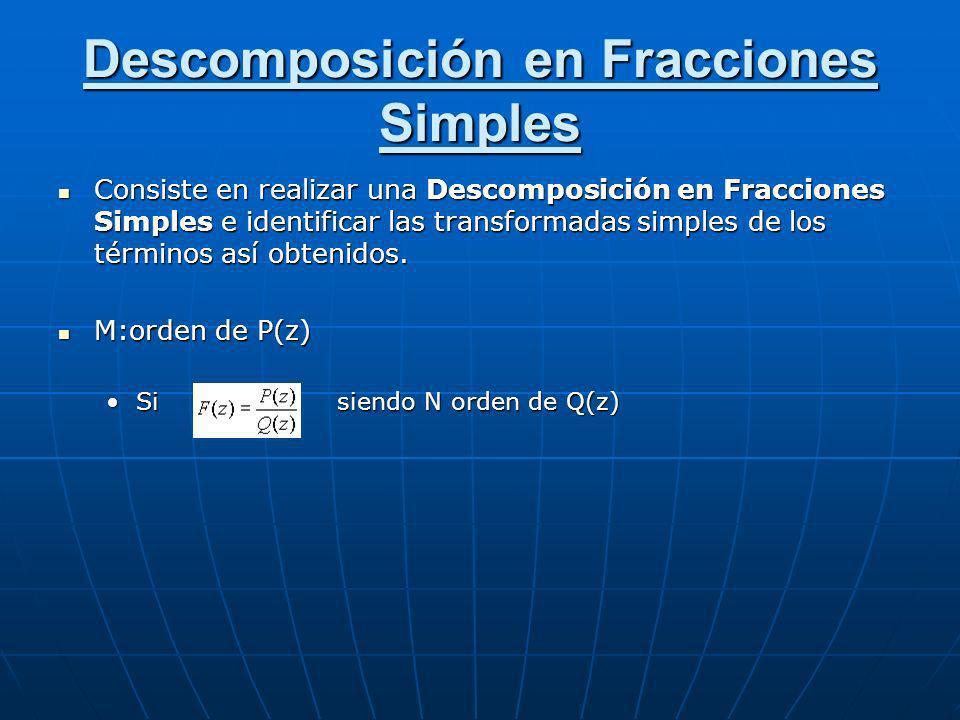

13 Descomposición en Fracciones Simples Consiste en realizar una Descomposición en Fracciones Simples e identificar las transformadas simples de los términos así obtenidos. Consiste en realizar una Descomposición en Fracciones Simples e identificar las transformadas simples de los términos así obtenidos. M:orden de P(z) M:orden de P(z) Si siendo N orden de Q(z)Si siendo N orden de Q(z)

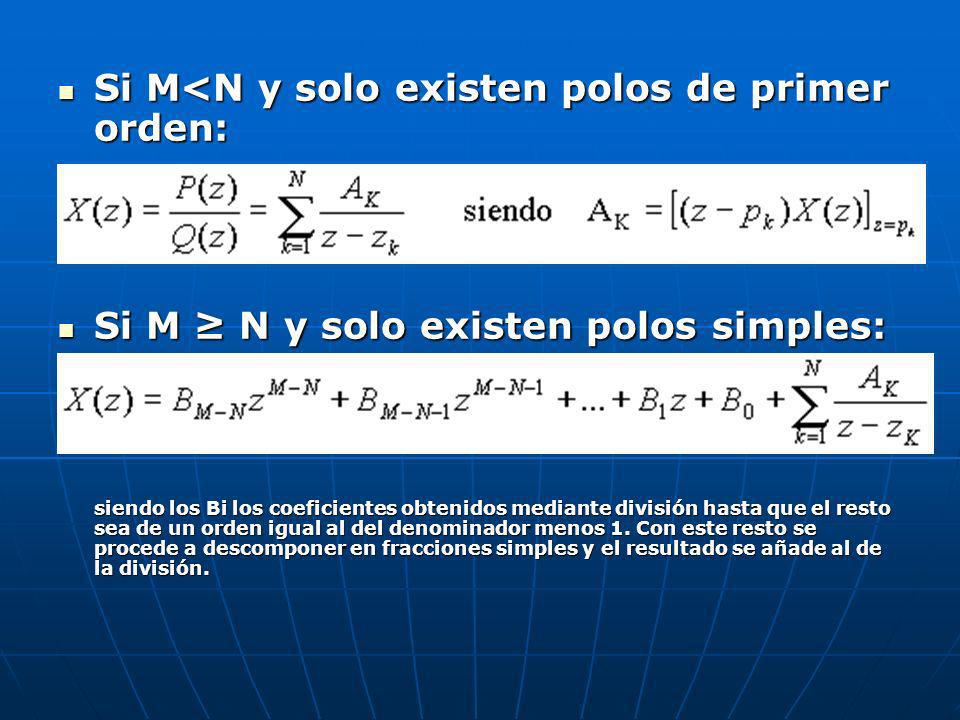

14 Si M

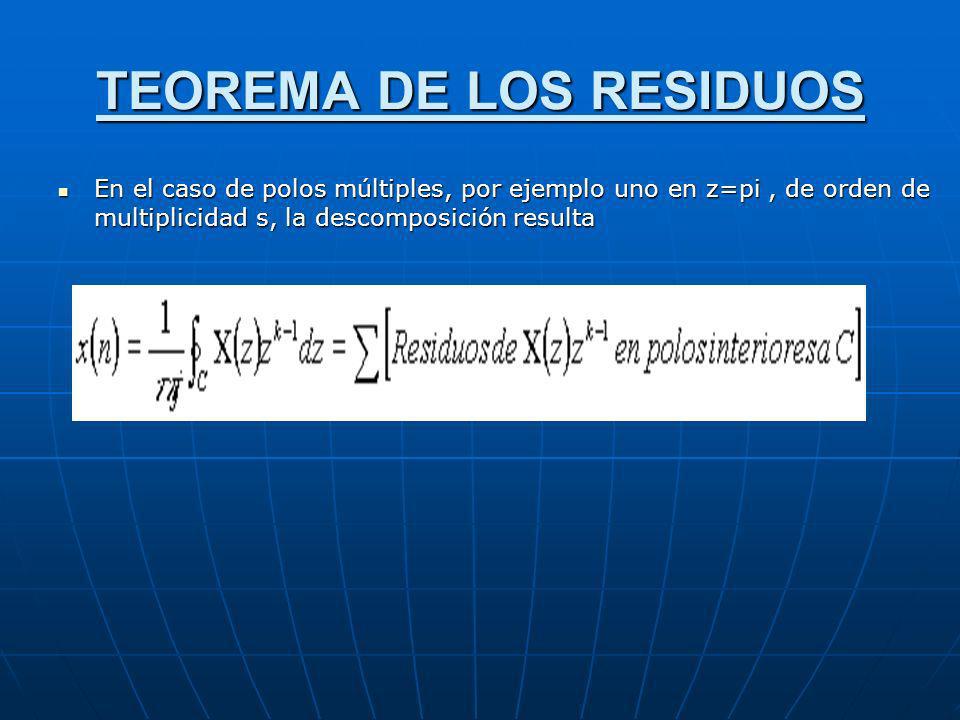

15 TEOREMA DE LOS RESIDUOS En el caso de polos múltiples, por ejemplo uno en z=pi, de orden de multiplicidad s, la descomposición resulta En el caso de polos múltiples, por ejemplo uno en z=pi, de orden de multiplicidad s, la descomposición resulta

16 En general, si es una función racional de z: es decir, tiene 5 polos en z = z0 (4 f(z) no tiene polos en z = z0) El residuo de dicha función en z = z 0 es : En particular si 5 = 1 para z 0 es = p

17 Caso general: Si la función a integrar Φ (z) tiene varios polos Pi, con grados Si, dentro de C: Caso general: Si la función a integrar Φ (z) tiene varios polos Pi, con grados Si, dentro de C: Cálculo a partir del Teorema de los Residuos Teorema de la integral de Canchy: Teorema de la integral de Canchy:

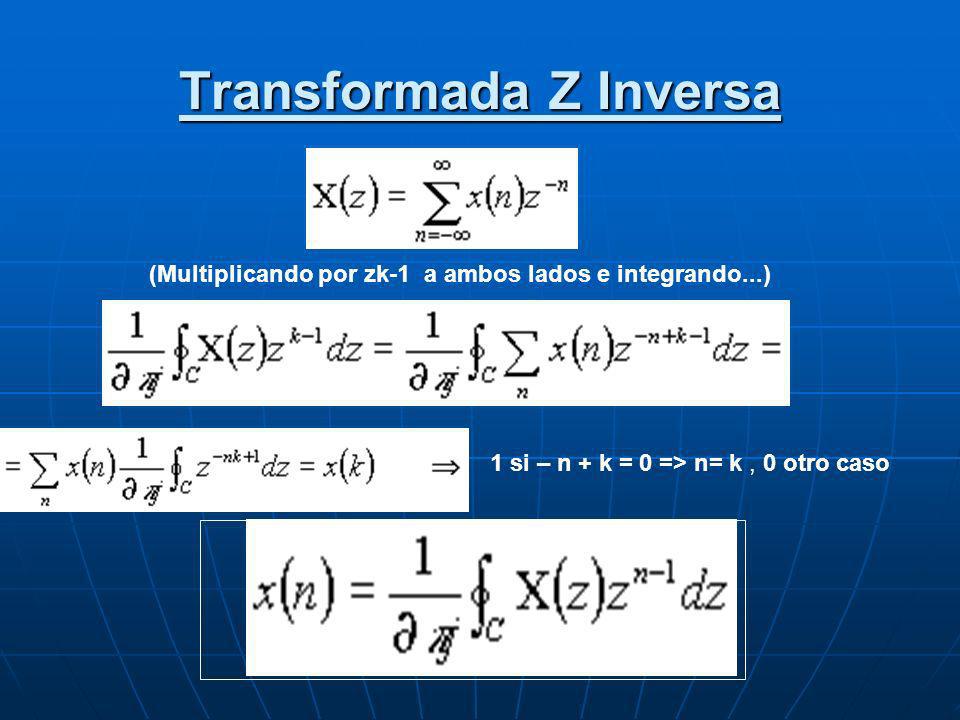

18 Transformada Z Inversa (Multiplicando por zk-1 a ambos lados e integrando...) 1 si – n + k = 0 => n= k, 0 otro caso

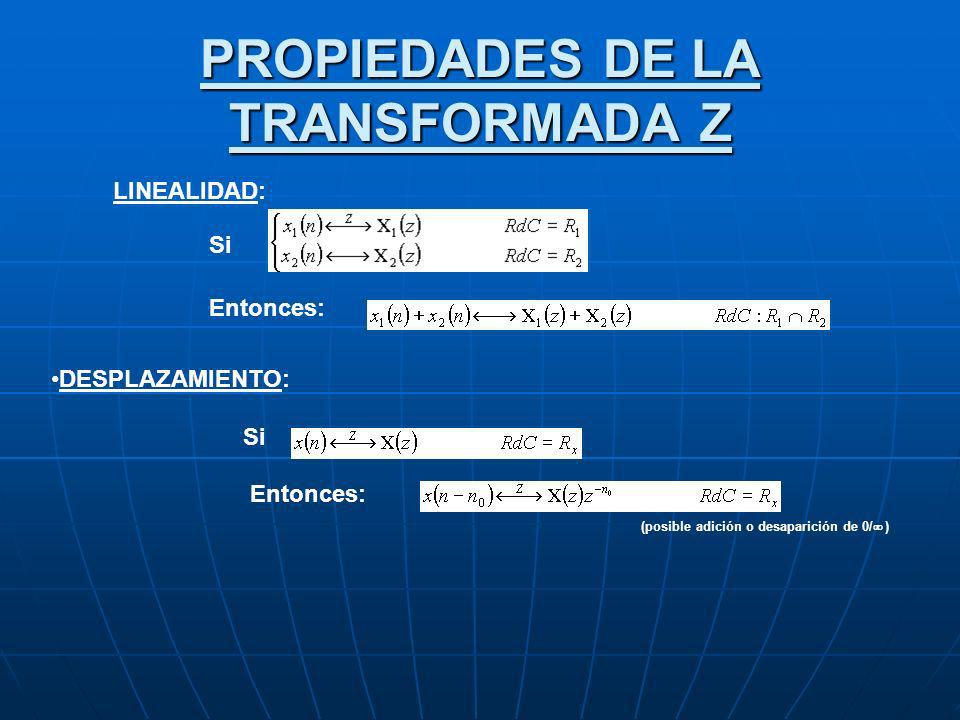

19 PROPIEDADES DE LA TRANSFORMADA Z LINEALIDAD: Si Entonces: DESPLAZAMIENTO: Si Entonces: (posible adición o desaparición de 0/ )

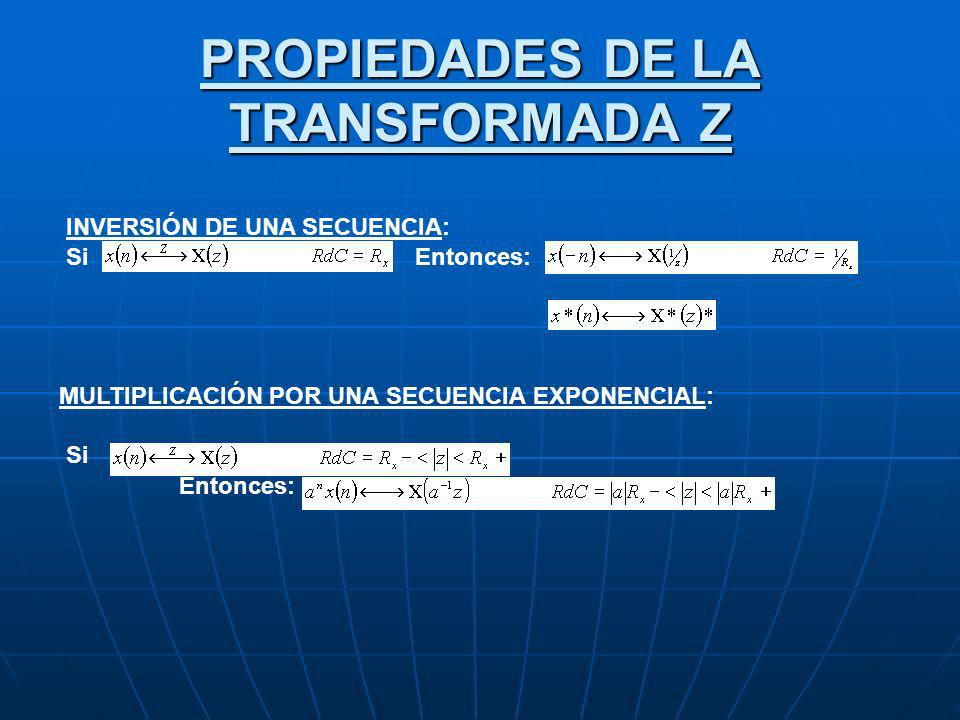

20 PROPIEDADES DE LA TRANSFORMADA Z INVERSIÓN DE UNA SECUENCIA: Si Entonces: MULTIPLICACIÓN POR UNA SECUENCIA EXPONENCIAL: Si Entonces:

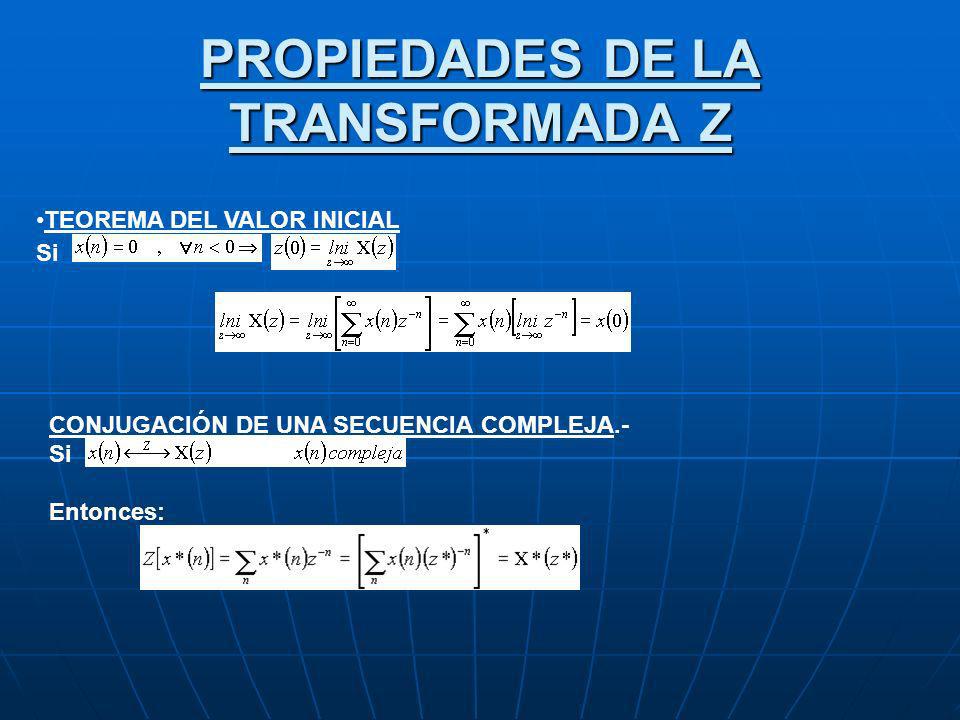

21 PROPIEDADES DE LA TRANSFORMADA Z TEOREMA DEL VALOR INICIAL Si CONJUGACIÓN DE UNA SECUENCIA COMPLEJA.- Si Entonces:

22 PROPIEDADES DE LA TRANSFORMADA Z CONVOLUCIÓN DE DOS SECUENCIAS. Si Entonces:

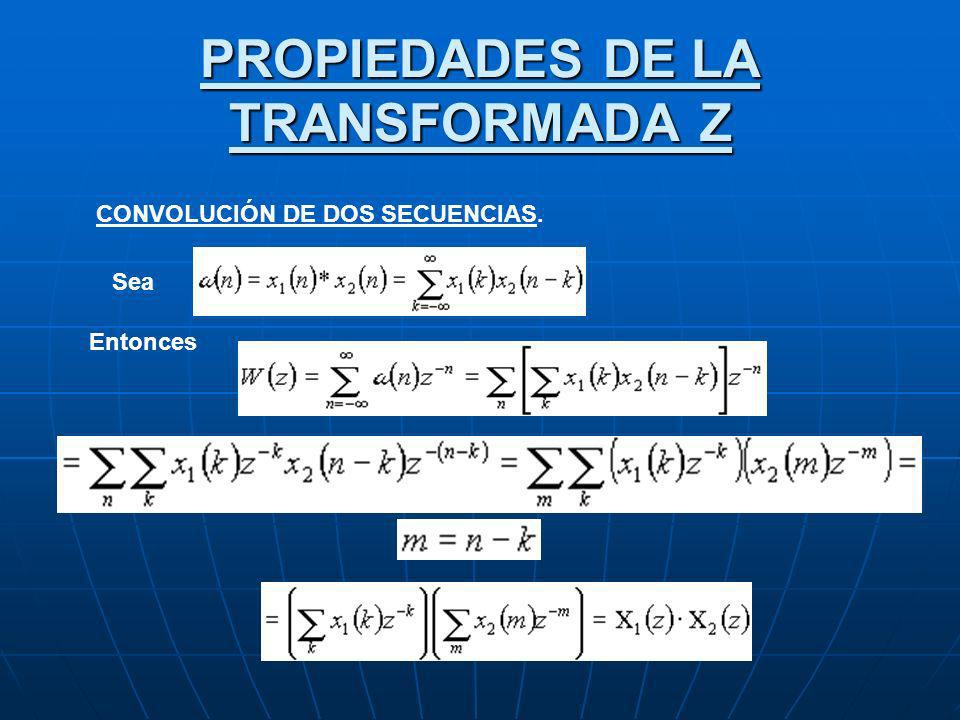

23 PROPIEDADES DE LA TRANSFORMADA Z CONVOLUCIÓN DE DOS SECUENCIAS. Sea Entonces

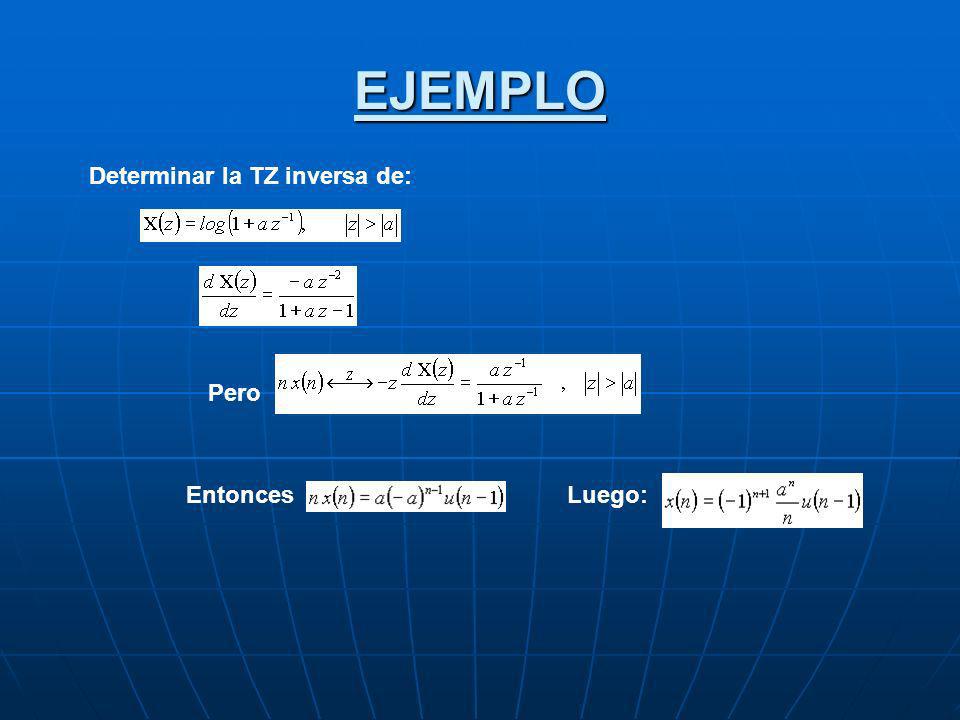

24 EJEMPLO Determinar la TZ inversa de: Pero Entonces Luego:

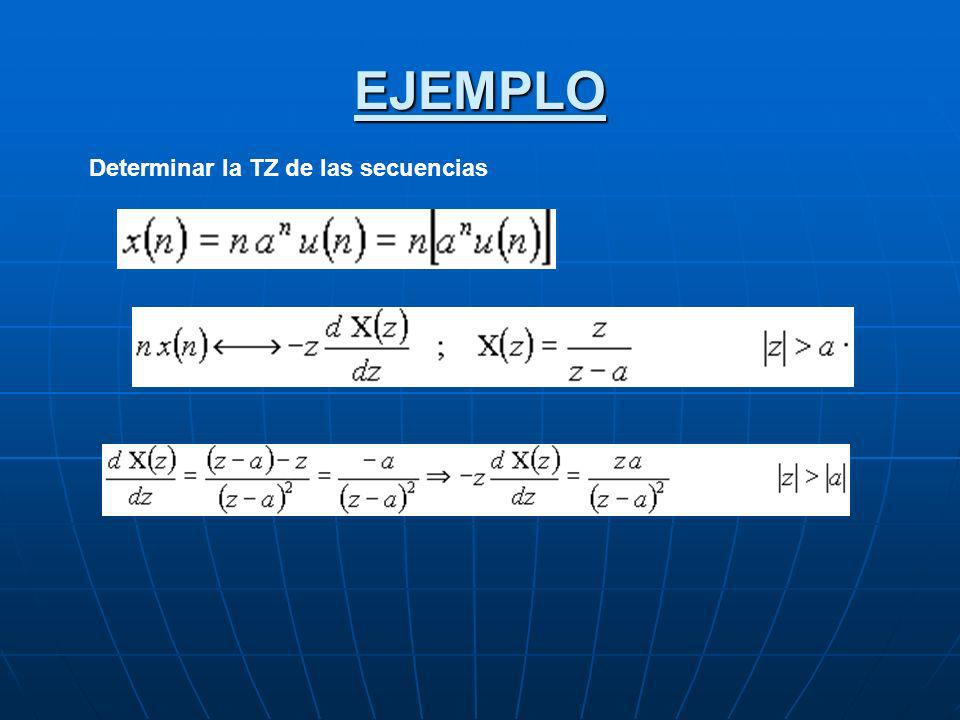

25 EJEMPLO Determinar la TZ de las secuencias

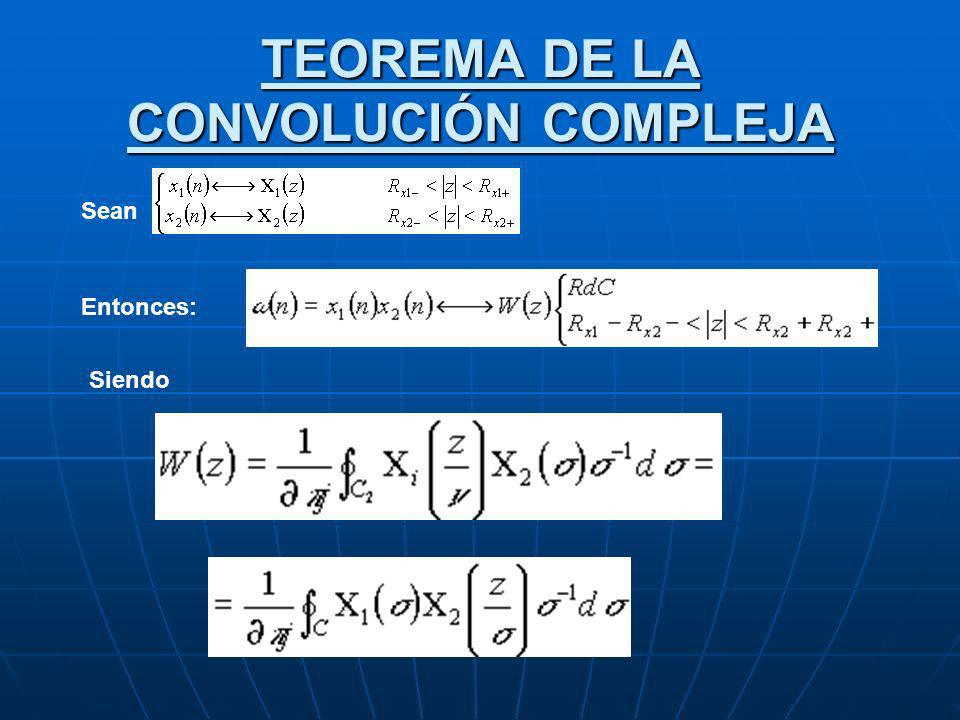

26 TEOREMA DE LA CONVOLUCIÓN COMPLEJA Sean Entonces: Siendo

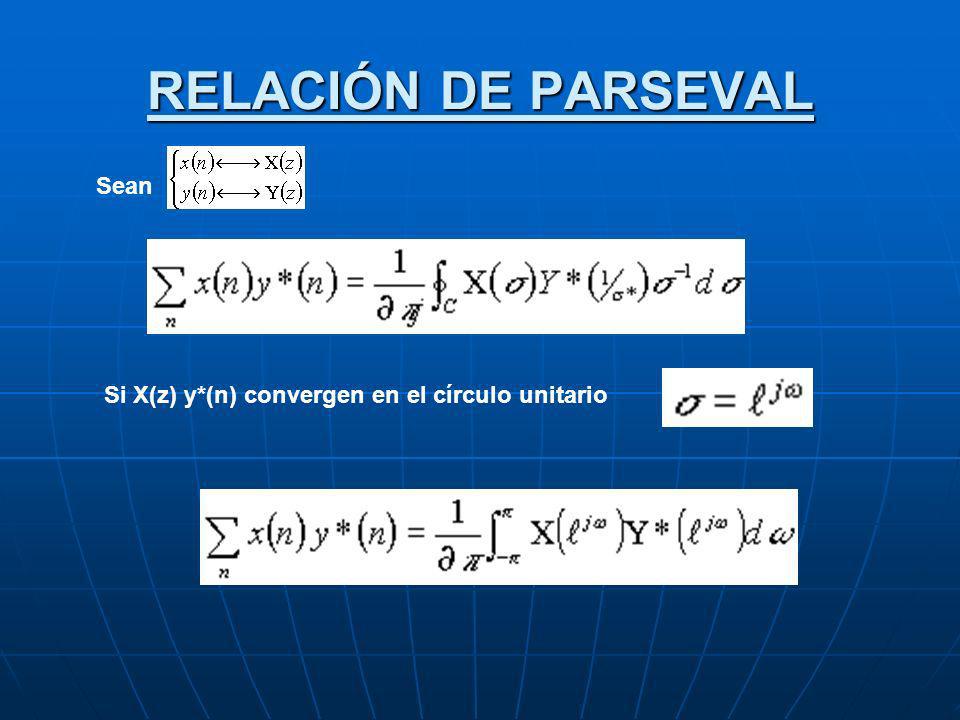

27 RELACIÓN DE PARSEVAL Sean Si X(z) y*(n) convergen en el círculo unitario

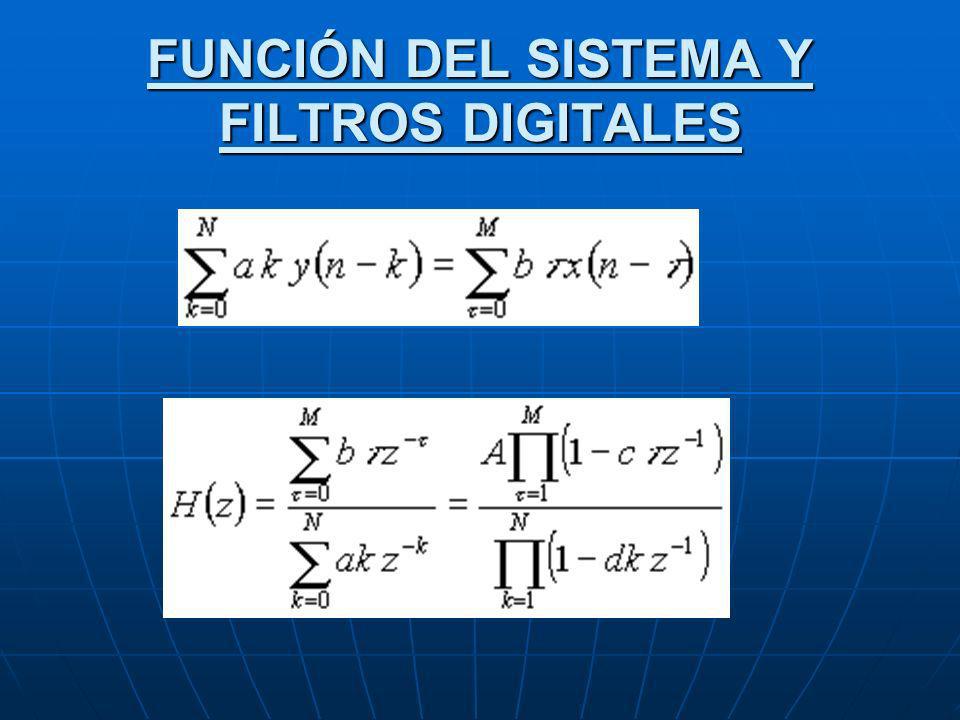

28 FUNCIÓN DEL SISTEMA Y FILTROS DIGITALES

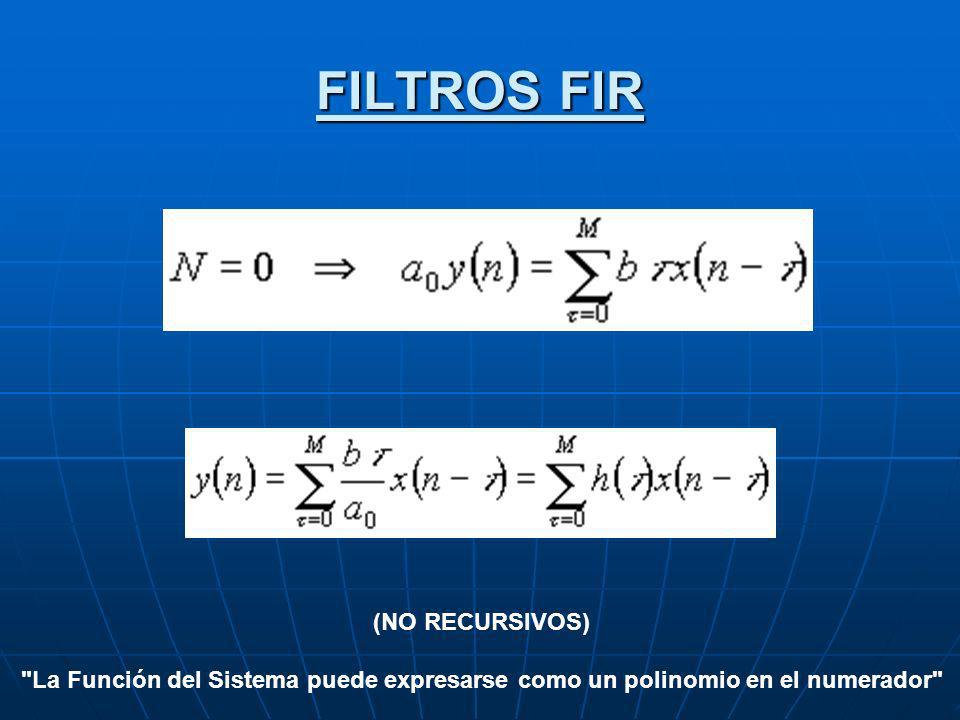

29 FILTROS FIR (NO RECURSIVOS) "La Función del Sistema puede expresarse como un polinomio en el numerador"

30 FILTROS IIR N > 0 "La Función del Sistema tendrá polos, de c/n de los cuales contribuye con una sec. Exponencial a la k(n)"

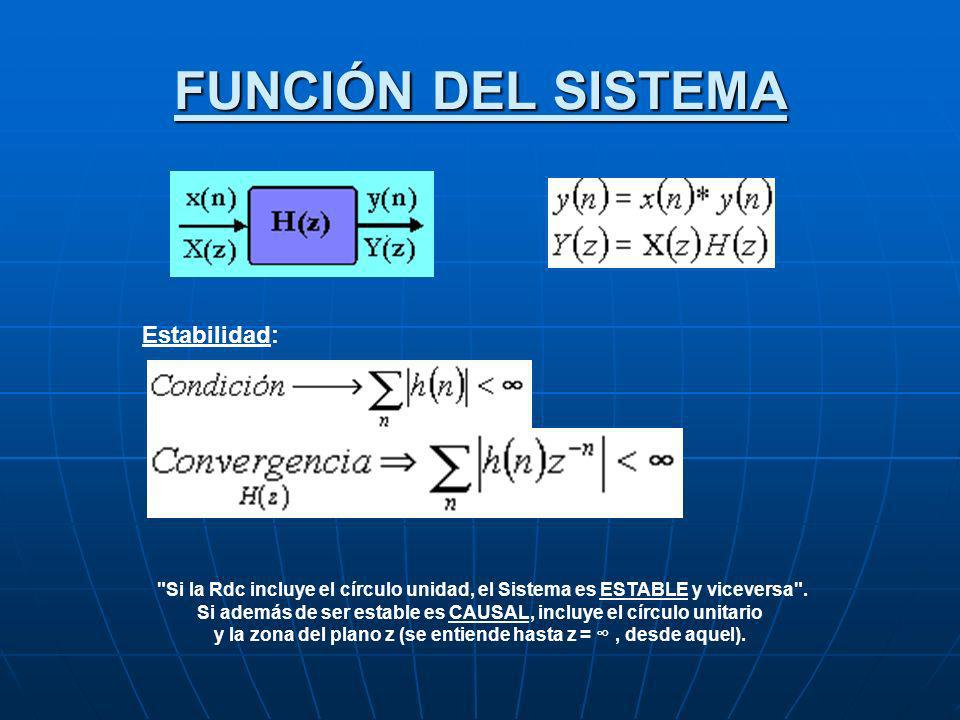

31 FUNCIÓN DEL SISTEMA Estabilidad: "Si la Rdc incluye el círculo unidad, el Sistema es ESTABLE y viceversa". Si además de ser estable es CAUSAL, incluye el círculo unitario y la zona del plano z (se entiende hasta z =, desde aquel).

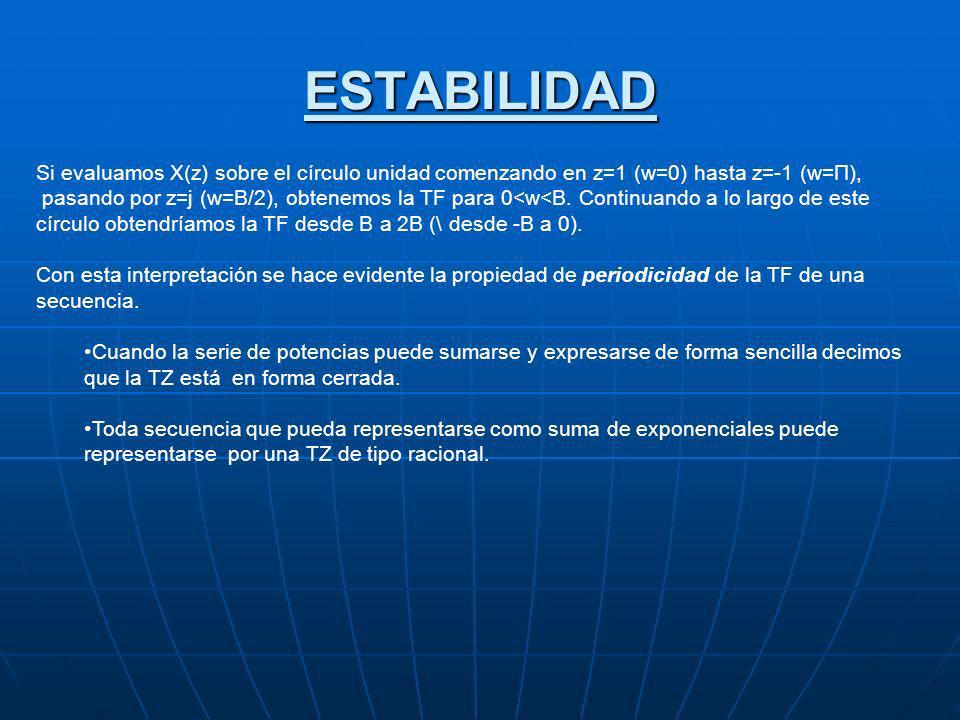

32 ESTABILIDAD Si evaluamos X(z) sobre el círculo unidad comenzando en z=1 (w=0) hasta z=-1 (w=Π), pasando por z=j (w=B/2), obtenemos la TF para 0
