Presentación del tema: "HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Supervisor Regional de Seguridad e Higiene."— Transcripción de la presentación:

1

2 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Supervisor Regional de Seguridad e Higiene Ocupacional y Medio Ambiente SEGURIDAD EN MANIOBRAS DE ACTIVIDADES ELÉCTRICAS Ing. Ricardo Inostroza Aguilar

3 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ Impacto de los Accidentes y Enfermedades en el mundo 255 personas morirán a causa 255 personas morirán a causa de accidentes y enfermedades. de accidentes y enfermedades. En el transcurso de esta sesión: personas, personas, se accidentaran en el mundo a se accidentaran en el mundo a causa de accidentes laborales. causa de accidentes laborales. 35 personas morirán solamente a 35 personas morirán solamente a causa de accidentes laborales. causa de accidentes laborales.

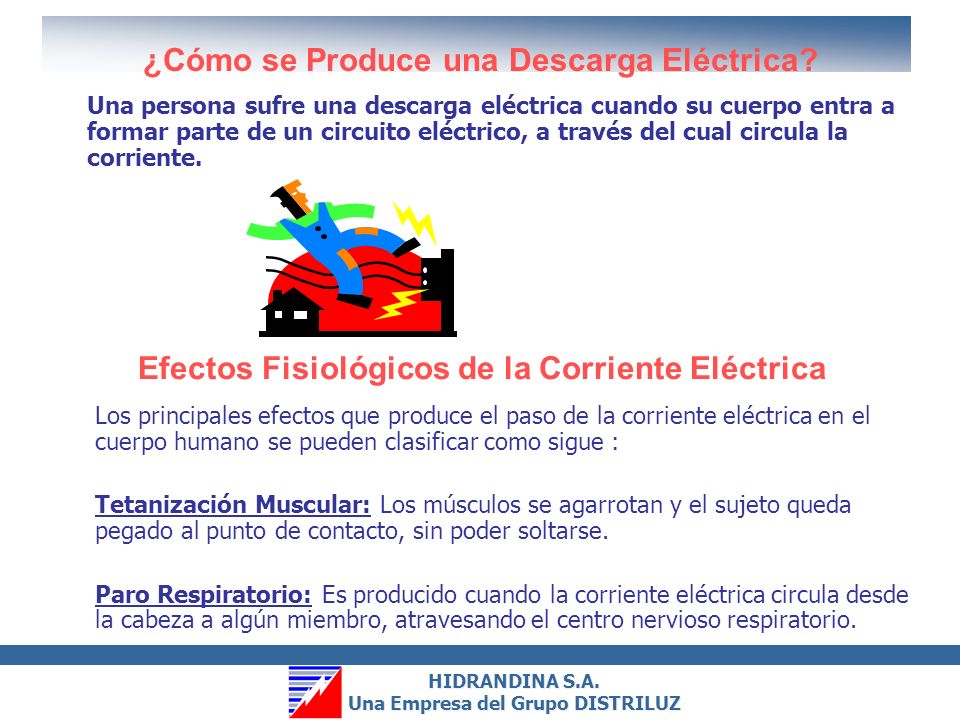

4 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ ¿Cómo se Produce una Descarga Eléctrica? Una persona sufre una descarga eléctrica cuando su cuerpo entra a formar parte de un circuito eléctrico, a través del cual circula la corriente. Efectos Fisiológicos de la Corriente Eléctrica Los principales efectos que produce el paso de la corriente eléctrica en el cuerpo humano se pueden clasificar como sigue : Tetanización Muscular: Los músculos se agarrotan y el sujeto queda pegado al punto de contacto, sin poder soltarse. Paro Respiratorio: Es producido cuando la corriente eléctrica circula desde la cabeza a algún miembro, atravesando el centro nervioso respiratorio.

5 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ Efectos Fisiológicos de la Corriente Eléctrica Asfixia: Se presenta cuando la corriente eléctrica atraviesa el tórax. Impide la contracción de los músculos de los pulmones y por tanto la respiración. Fibrilación Ventricular: Cuando la corriente eléctrica atraviesa el corazón, desestabiliza el ritmo cardiaco normal. Quemaduras: Son producidas por la energía liberada al paso de la Intensidad (Efecto Joule). La intensidad de estos efectos depende de la intensidad de la corriente eléctrica, de la duración del paso de la misma a través del cuerpo, del recorrido y del tipo de corriente.

6 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ EFECTOS DE LA ELECTRICIDAD EN EL CUERPO HUMANO En las manos En los brazos En los piesEn el cuerpo

7 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ

8 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ Muerte en tres (03) segundos.22,0100 Fibrilación ventricular.15,470 Graves daños. Paro respiratorio. 11,050 Respiración extremadamente difícil. 6,6030 Pérdida del control muscular. Contracciones musculares. 4,4020 Sacudida dolorosa. Puede soltarse del conductor. 2,2010 Efectos de la Intensidad de Corriente eléctrica sobre el Cuerpo Humano Potencia (Watts) Superior a : Corriente Eléctrica (miliamperios) Superior a : EFECTO DE LA CORRIENTE ELECTRICA EN LAS PERSONAS TENSION 220 VOLTIOS

9 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ ¿Es correcto este tipo de trabajos?

10 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ ACCIDENTES ELÉCTRICOS TIPICOS Quemaduras directas por arco eléctrico, proyección de metal fundido. Quemaduras provocadas por la radiación de arcos potentes. Lesiones provocadas por la puesta en marcha intempestiva de máquinas, explosión de aparatos de interrupción, etc. Lesiones por inflamación o explosión de vapores, líquidos o sólidos provocados por la electricidad. Lesiones oftalmológicas producidas por los arcos eléctricos. Traumatismo al retirarse bruscamente la persona para evitar las quemaduras. LESIONES QUE SE PRODUCEN SIN QUE HAYA PASO DE LA CORRIENTE A TRAVÉS DEL ORGANISMO

11 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ La energía eléctrica puede ser peligrosa por varios factores que no actúan independientemente unos de otros, sino que existe una interacción entre ellos y son: Intensidad de corriente. Resistencia eléctrica del individuo. Tensión de la corriente. Frecuencia y forma de la corriente. Tiempo de contacto. Trayectoria de la corriente por el organismo. ACCIDENTES POR PASO DE LA CORRIENTE ELÉCTRICA POR EL ORGANISMO

12 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ INSPECCIONES DE SEGURIDAD OBSERVACIONES DE SEGURIDAD INVESTIGACION DE ACCIDENTES PREVIASACCIDENTEPOSTERIORES ESTRATEGIAS PRE Y POST ACCIDENTES

13 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ OBJETIVOS Detectar y corregir condiciones Subestándar. Clasificar una condición Subestándar según su magnitud de riesgo. INSPECCIONES DE SEGURIDAD Permiten mantener en buenas condiciones las instalaciones de la empresa estimulando la moral del trabajador aumentando su eficiencia.

14 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ Situaciones de riesgo, que se encuentran presentes en las instalaciones, equipos, herramientas, ambientes de trabajo, etc. tales condiciones no dependen del factor humano, tales como : Contar con equipos de maniobra en mal estado. Contar con implementos de seguridad en malas condiciones o con defectos. Contar con Vehículos de Transporte y grúas, con desperfectos mecánicos. Instalaciones eléctricas en mal estado de conservación. Instalaciones sin sus sistemas de protección. Contar con escaleras en malas condiciones. No contar con protección de riesgo eléctrico en celdas y circuitos energizados. Contar con herramientas de trabajo defectuosas. No contar con señalización de prevención de riesgos. CONDICIONES INSEGURAS O SUBESTANDARES

15 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ Inspección a IPP y unidades móviles antes de iniciar los trabajos INSPECCIONES DE SEGURIDAD A AMBIENTES DE TRABAJO Inspección en trabajos de campo

16 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ OBJETIVO Detectar y corregir actos subestándares. OBSERVACIONES DE SEGURIDAD Permiten verificar el buen cumplimiento de los procedimientos de trabajo (ASTs).

17 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ ACTOS SUBESTÁNDAR O DE FACTOR PERSONAL Acciones que dependen del factor humano tales como : No observar las normas y disposiciones del RSHOSSE. No usar implementos de seguridad. No revelar los circuitos antes de colocar las líneas temporarias a tierra. No colocar líneas temporarias a tierra. Presentarse a su trabajo en estado etílico, drogas u efectos de drogas y estupefacientes. Trabajar en altura sin estrobarse. No Informar a la Empresa el mal estado de sus instalaciones. Hacer bromas a sus compañeros durante el desarrollo de sus actividades. Trabajar en condición anímica depresiva ó mal de salud. No advertir a sus compañeros de trabajo sobre riesgos existentes.

18 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ OBSERVACIONES DE SEGURIDAD A PROCEDIMIENTOS DE TRABAJO

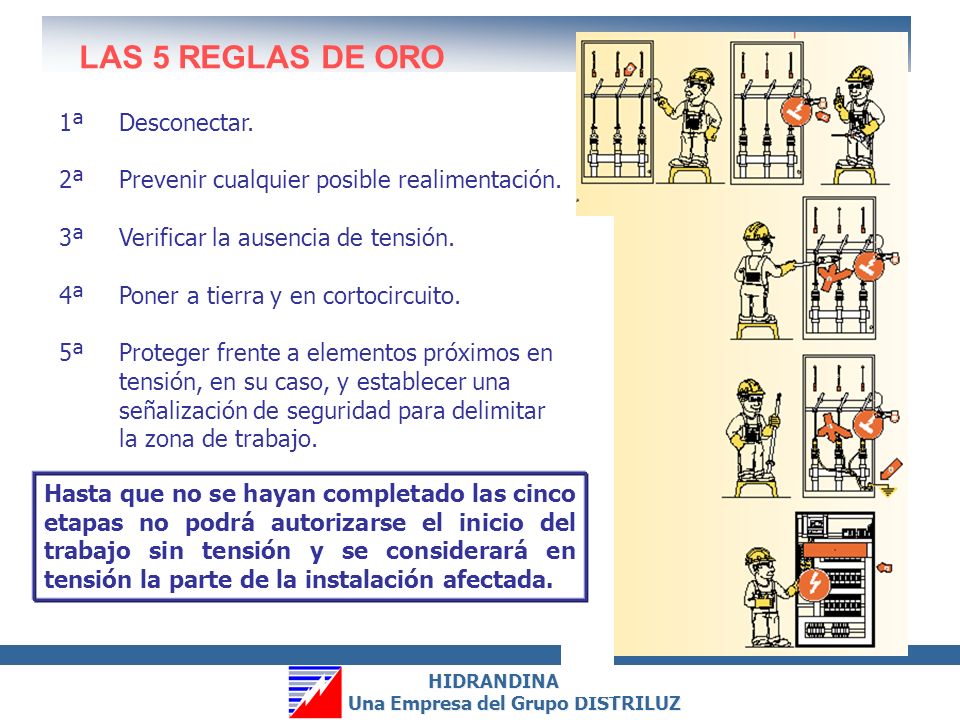

19 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ 1ªDesconectar. 2ªPrevenir cualquier posible realimentación. 3ªVerificar la ausencia de tensión. 4ªPoner a tierra y en cortocircuito. 5ªProteger frente a elementos próximos en tensión, en su caso, y establecer una señalización de seguridad para delimitar la zona de trabajo. LAS 5 REGLAS DE ORO Hasta que no se hayan completado las cinco etapas no podrá autorizarse el inicio del trabajo sin tensión y se considerará en tensión la parte de la instalación afectada.

20 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ 1.Desconectar: La parte de la instalación en la que se va a realizar el trabajo debe aislarse de todas las fuentes de alimentación. El aislamiento estará constituido por una distancia en aire, o la interposición de un aislante, suficientes para garantizar eléctricamente dicho aislamiento. Los condensadores u otros elementos de la instalación que mantengan tensión después de la desconexión deberán descargarse mediante dispositivos adecuados. 2.Prevenir cualquier posible realimentación: Los dispositivos de maniobra utilizados para desconectar la instalación deben asegurarse contra cualquier posible reconexión, preferentemente por bloqueo del mecanismo de maniobra, y deberá colocarse, cuando sea necesario, una señalización para prohibir la maniobra. Ejemplos de carteles que pueden colocarse sobre los dispositivos de maniobra para que no sean accionados.

21 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ 3.Verificar la ausencia de tensión : La ausencia de tensión deberá verificarse en todos los elementos activos de la instalación eléctrica en, o lo más cerca posible, de la zona de trabajo. 4.Poner a tierra y en cortocircuito : Las partes de la instalación donde se vaya a trabajar deben ponerse a tierra y en cortocircuito: a)En las instalaciones de alta tensión. b)En las instalaciones de baja tensión que, por inducción o por otras razones, puedan ponerse accidentalmente en tensión. Los equipos o dispositivos de puesta a tierra y en cortocircuito deben conectarse en primer lugar a la toma de tierra y a continuación a los elementos a poner a tierra y deben ser visibles desde la zona de trabajo. Si esto último no fuera posible, las conexiones de puesta a tierra deben colocarse tan cerca de la zona de trabajo como se pueda.

22 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ 5.Proteger frente a los elementos próximos en tensión y establecer una señalización de seguridad para delimitar la zona de trabajo y verificar la ausencia de tensión : Si hay elementos de una instalación, próximos a la zona de trabajo que tengan que permanecer en tensión, deberán adoptarse medidas de protección adicionales, que se aplicarán antes de iniciar el trabajo. Reposición de la tensión La reposición de la tensión sólo comenzará, una vez finalizado el trabajo, después de que se hayan retirado todos los trabajadores que no resulten indispensables y que se hayan recogido de la zona de trabajo las herramientas y equipos utilizados.

23 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ Guantes dieléctricos. Sobreguantes. Guantes de algodón. Guantes de protección contra riesgos mecánicos. Gafas y/o protector facial, contra el arco eléctrico. Arnés o cinturón de seguridad, si procede. Casco de seguridad dieléctrico con barbiquejo. Ropa de trabajo adecuada (algodón o antiflama) Zapato dieléctrico de Seguridad Implementos de Protección Personal (IPP) requerido para trabajos con energía eléctrica

24 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ No uso de la Línea de Vida del cinturón de seguridad al momento de escalar los postes. Los trabajos en altura son ejecutados con solo un estrobo de posicionamiento Uso incorrecto de Implementos y Equipos de Protección Personal No utilizan sus sobreguantes para proteger el guante dieléctrico. No señalizar adecuadamente su zona de trabajo antes de comenzar a realizar sus actividades. Actos y condiciones Subestándares más frecuentes encontradas en las Inspecciones y Observaciones de Seguridad

25 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ Personal sube a la estructura de M.T. sin estar estrobado a la misma Personal que sostiene la escalera al mismo tiempo realiza labores de preparación del EPP de su compañero

26 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ OBJETIVOS Encontrar las causas reales del accidente. Poder notificar, investigar y controlar los accidentes en los diversos escenarios de la empresa. Es una secuencia a posteriori, es decir, una vez ha ocurrido el incidente o accidente; y por lo tanto nos muestra algún fallo en el sistema preventivo, que debía haber sido detectado con anterioridad. INVESTIGACION DE ACCIDENTES

27 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ PORQUE INVESTIGAR LOS ACCIDENTES Aprender de lo que sucedió y prevenir futuros accidentes e incidentes. Determinar los riesgos. Solucionar problemas antes que resulten en pérdidas. Determinar las causas reales de las pérdidas. Demostrar preocupación.

28 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ INCIDENTES (Actos y Condiciones Subestándar) Daños a la Propiedad Accidentes Leves Accidentes Graves y/o Fatales TRIANGULO DE SEGURIDAD Frank Bird

29 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ Daños a la Propiedad Accidentes Leves Accidentes Graves y/o Fatales TRIANGULO DE SEGURIDAD Frank Bird Menos de 600 Menos de 10 Menos de 30 Menos de 01 INCIDENTES (Actos y Condiciones Subestándar)

30 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ EVITAR ESTOS ACTOS

31 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ Seguridad ante todo...

32 HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ HIDRANDINA S.A. Una Empresa del Grupo DISTRILUZ MUCHAS GRACIAS
