2 riesgos eléctricos normativa Reglamento Electrotécnico de Baja Tensión R. D. 614/2001 disposiciones mínimas para la protección de la salud y seguridad de los trabajadores frente al riesgo eléctrico

3 Porqué nos debe preocupar los riesgos eléctricos El 5% de los accidentes mortales son a causa de la electricidad. La mayor parte de nuestras actuaciones son en equipos eléctricos. La electricidad no la podemos ver Estos accidentes son fácilmente evitables

4 Qué es la electricidad Características Ley de ohm I= V/R Tensiones de seguridad Resistencia –Humedad –Piel –Recorrido – Tensión Frecuencia –Corriente C. –Variadores –Eq. Soldadura Emplazamientos secos:50 V. Emplaz. húmedos o mojados: 24 V. Emplazamientos sumergidos: 12 V.

5 Peligros de los choques eléctricos Gravedad del daño producido –Intensidad –Tiempo 100mA durante 3 seg es tan peligroso como 900 mA durante 0,3 seg De percepción valor mínimo que provoca la sensación de paso de corriente 0,5 mA De reacción Choque suave, molesto pero no dañino, provoca movimientos involuntarios, 5 mA De no soltar Impide controlar los músculos, empieza a ser doloroso, 10 mA. Paro respiratorio. Extremadamente dañino. Los extensores pueden lanzarte. 50 mA Fibrilación ventricular y el sistema nervioso puede ser dañado 1 A. Paro cardiaco y quemaduras severas, alta probabilidad de muerte 10 A

6 Daños producidos por un choque eléctrico fibrilación ventricular movimiento anárquico del corazón, tetanización entendemos el movimiento incontrolado de los músculos asfixia cuando el paso de la corriente afecta al centro nervioso que regula la función respiratoria quemaduras alteraciones de la piel producidas por el paso de la corriente

7 Consecuencias de un choque eléctrico Combustión de la ropa Contracciones violentas –Caídas –Roturas de huesos –golpes Daños en órganos internos –Corazón –Pulmones –Riñones Coágulos sanguíneos y derrames internos Destrucción de nervios, tejidos y músculos

8 Riesgos asociados al arco eléctrico Ocurre cuanto un alto amperaje atraviesa un zona con aire y se produce una descarga eléctrica luminosa Se llega a los ºC cuando se producen. Riesgos principales –Se emite radiación térmica y lumínica que puede producir quemaduras –Se produce una onda de presión que puede dañar los oídos o lanzar objetos. –Puede fundir los elementos metálicos y lanzarlos

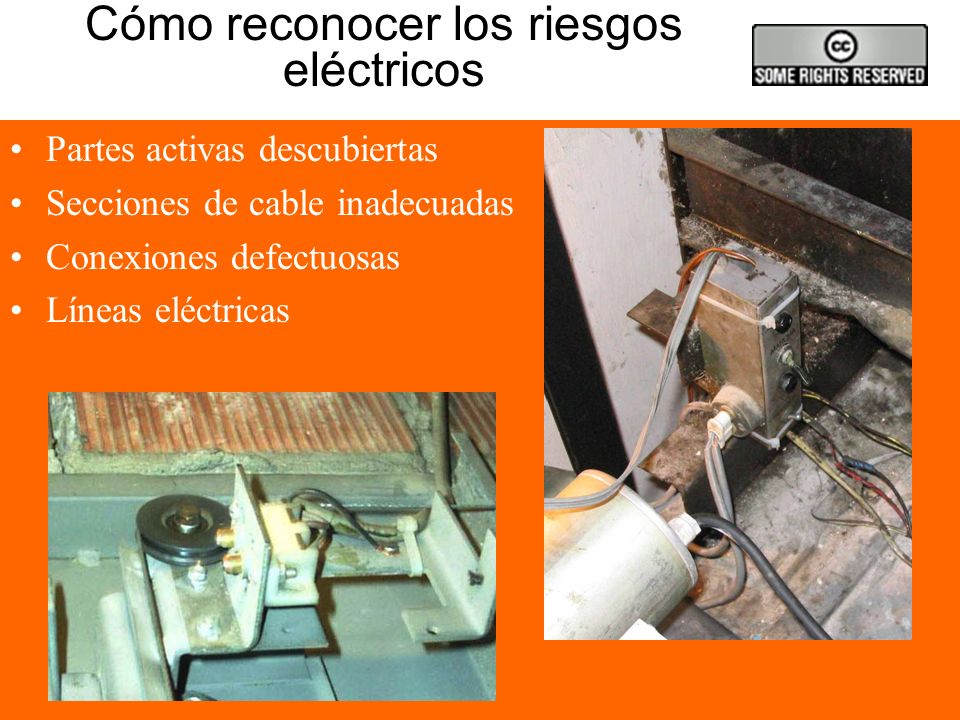

9 Cómo reconocer los riesgos eléctricos Partes activas descubiertas Secciones de cable inadecuadas Conexiones defectuosas Líneas eléctricas

10 Cómo reconocer los riesgos eléctricos (2) Defectos de aislamiento Conexión a tierra defectuosa Sobrecargas Lugares húmedos o mojados Riesgos adicionales –Productos químicos –Ergonómicos

11 Cómo evaluar los riesgos eléctricos 1 Una descarga eléctrica se produce cuando se cierra un circuito eléctrico a través del cuerpo. –A través de ambos cables del circuito –Entre un cable energizado y el tierra –En una parte metálica que accidentalmente se ha energizado. –Otro conductor que no debiera llevar corriente

12 Cómo evaluar los riesgos eléctricos 2 Las herramientas se encuentran en buen estado Las conexiones eléctricas son correctas. La sección del cable es adecuada a la intensidad que soporta. El diferencial es adecuado y funciona correctamente Existe conexión de tierra El magnetotérmico no se dispara y no hay puntos calientes

13 Cómo evaluar los riesgos eléctricos 3 Busca pistas que te indiquen que un riesgo está presente Evalúa las consecuencias de asumir el riesgo Decide si has de actuar No ignores las señales y comunicar al cliente las situaciones peligrosas

14 Cómo controlar los riesgos Cómo crear un ambiente de trabajo seguro 1 Bloquear y señalizar los circuitos (TAKE 5) KONE permite las verificaciones y ajustes con tensión (ver requisitos) Tratar todos los conductores eléctricos como si estuvieran energizados Elegir la sección correcta de los conductores Evitar exponerse a partes activas aislándolas

15 Cómo controlar los riesgos Cómo crear un ambiente de trabajo seguro 2 Asegurarse de que se dispone de una conexión a tierra. Prevenir los choques eléctricos mediante diferenciales Evitar sobrecargar los conductores eléctricos Controlar la sobrecarga los circuitos mediante magnetotérmicos adecuados

16 Cómo controlar los riesgos Cómo crear un ambiente de trabajo seguro 3 Cuando actuemos en un elemento deberemos evitar que existan partes activas accesibles a menos de 70 cm.

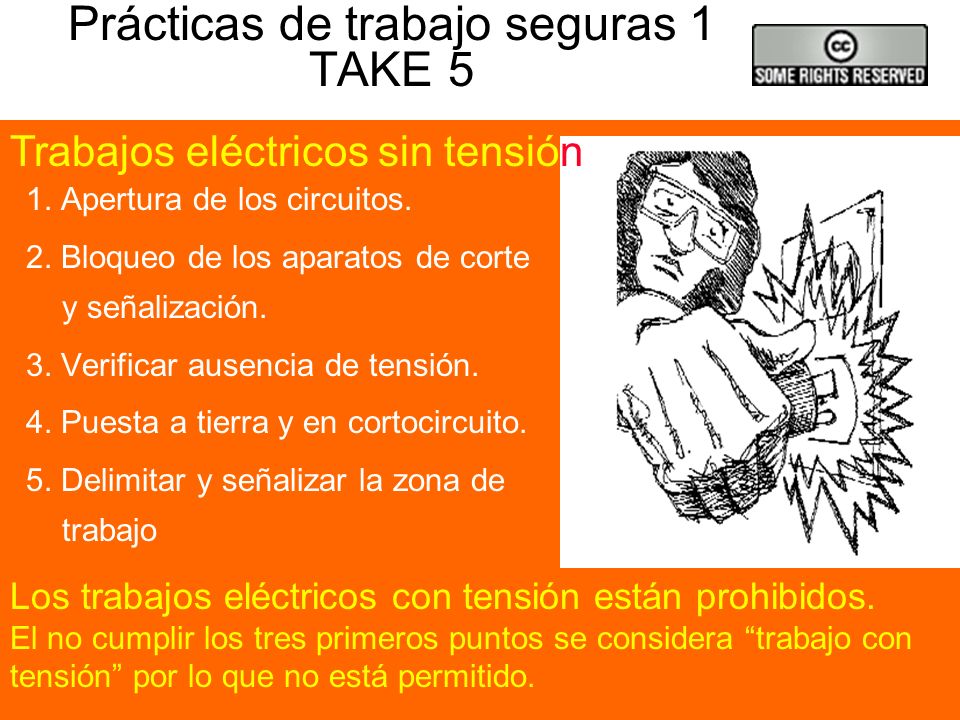

17 Prácticas de trabajo seguras 1 TAKE 5 1. Apertura de los circuitos. 2. Bloqueo de los aparatos de corte y señalización. 3. Verificar ausencia de tensión. 4. Puesta a tierra y en cortocircuito. 5. Delimitar y señalizar la zona de trabajo Trabajos eléctricos sin tensión Los trabajos eléctricos con tensión están prohibidos. El no cumplir los tres primeros puntos se considera trabajo con tensión por lo que no está permitido.

18 Trabajos eléctricos sin tensión TAKE 5 1. Desconexión Aislar todas las fuentes de tensión que pueden alimentar la instalación en la que debe trabajarse, mediante elementos de corte omnipolar

19 Trabajos eléctricos sin tensión TAKE 5 2. Bloqueo de los aparatos de corte. Bloquear, si es posible, y en posición de apertura, los aparatos de corte. En cualquier caso, colocar en el mando de estos aparatos una señalización de prohibición de maniobrarlo

20 Trabajos eléctricos sin tensión TAKE 5 3. Verificar ausencia de tensión. La verificación se efectuará en cada uno de los conductores, incluido el neutro, así como en las masas metálicas próximas (palomillas, vientos, cajas, etc.).

21 Trabajos eléctricos sin tensión TAKE 5 4. Puesta a tierra y en cortocircuito. Dicha operación, debe efectuarse lo más cerca posible del lugar de trabajo y en cada uno de los conductores sin tensión, incluyendo el neutro y conectándose a tierra

22 Trabajos eléctricos sin tensión TAKE 5 5. Delimitar y señalizar la zona de trabajo. En lugares públicos se debe delimitar claramente la zona de trabajo, teniendo en cuenta que pueden pasar niños y personas con discapacidades

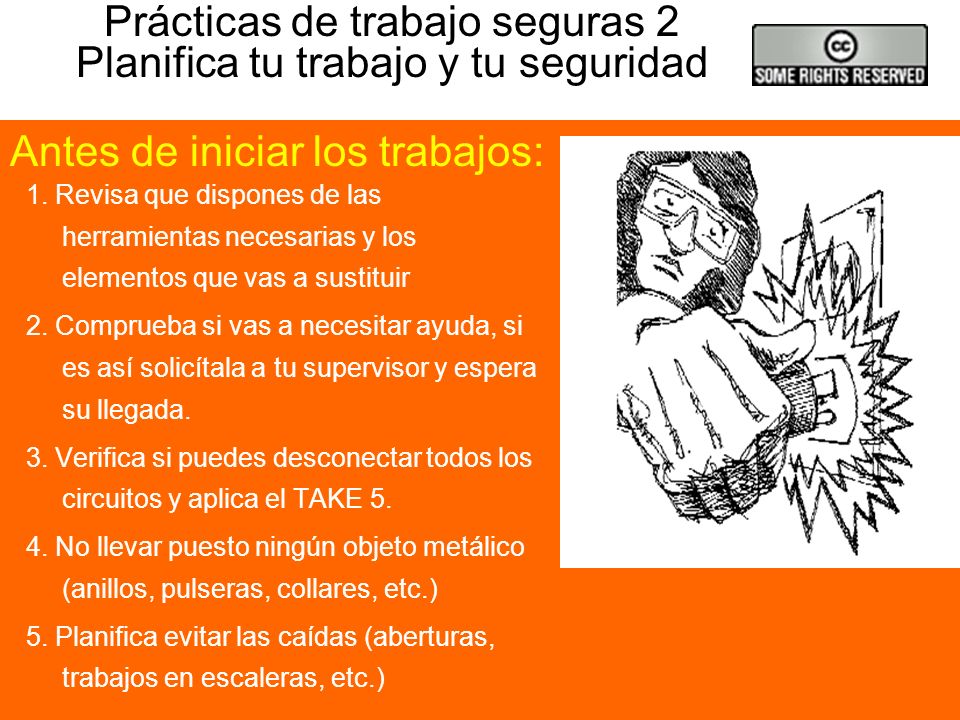

23 Prácticas de trabajo seguras 2 Planifica tu trabajo y tu seguridad 1. Revisa que dispones de las herramientas necesarias y los elementos que vas a sustituir 2. Comprueba si vas a necesitar ayuda, si es así solicítala a tu supervisor y espera su llegada. 3. Verifica si puedes desconectar todos los circuitos y aplica el TAKE No llevar puesto ningún objeto metálico (anillos, pulseras, collares, etc.) 5. Planifica evitar las caídas (aberturas, trabajos en escaleras, etc.) Antes de iniciar los trabajos:

24 Prácticas de trabajo seguras 3 Trabajos en mojado 1.Cuando utilicemos herramientas eléctricas en suelos con agua o húmedos Consideraremos un trabajo en mojado cuando: Cuando podremos trabajar: 1.Si las herramientas eléctricas son de batería. 2.Si el suelo está húmedo se colocará un aislante y sólo con herramientas de doble aislamiento (grupos de soldar NO!)

25 Prácticas de trabajo seguras 4 Cuidado con las líneas de tensión 1.Cuando trabajemos en el exterior debemos ver si hay proximidad de líneas eléctricas 2.Al realizar agujeros en el suelo o en las paredes Existen dos situaciones peligrosas:

26 Prácticas de trabajo seguras 5 Mantenimiento y uso de las herramientas 1.Revisar las herramientas que sean las adecuadas al uso y que se encuentren en buenas condiciones. 1.Herramientas aisladas 2.Herramientas eléctricas 3.Polímetro 4.Puntas de prueba Antes de iniciar los trabajos:

27 Prácticas de trabajo seguras 6 Uso correcto de los EPIs 1.Revisar los equipos de protección antes de usarlos: Gafas, deben estar limpias y sin ralladas. Evitarán proyecciones y quemaduras Guantes dieléctricos Botas Casco Antes de iniciar los trabajos:

28 Prácticas de trabajo seguras 7 Riesgos no controlados 1.Sustituciones de bombillas en rosarios 2.Cómo actuar cuando no podemos bloquear una instalación 3.Corte de conductores con tensión Antes de iniciar los trabajos: Verifique si existen instrucciones específicas
