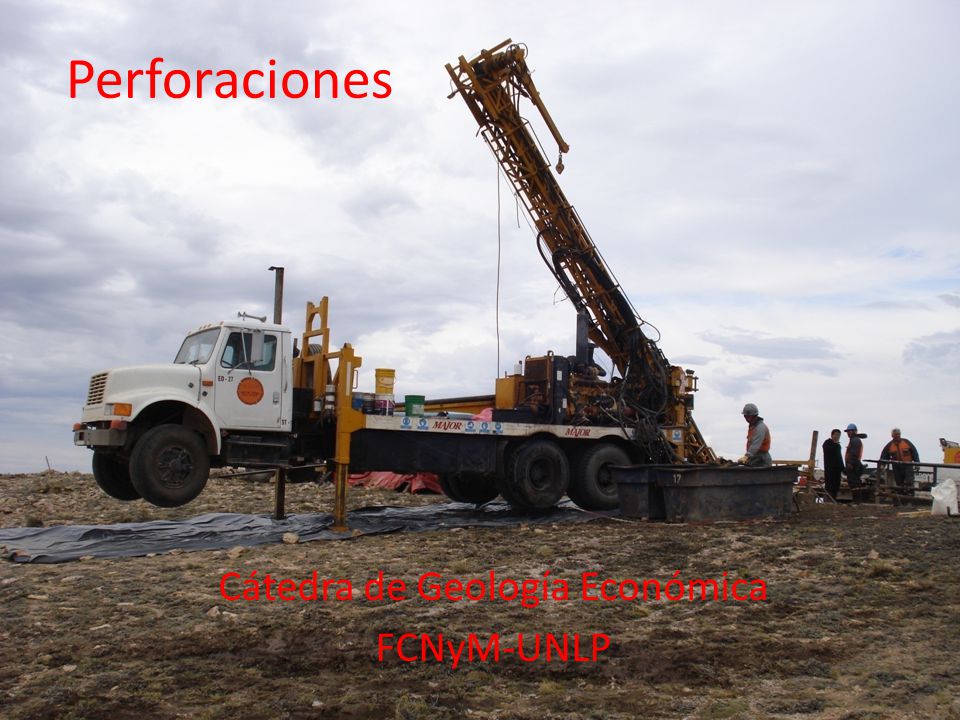

Perforaciones Cátedra de Geología Económica FCNyM-UNLP

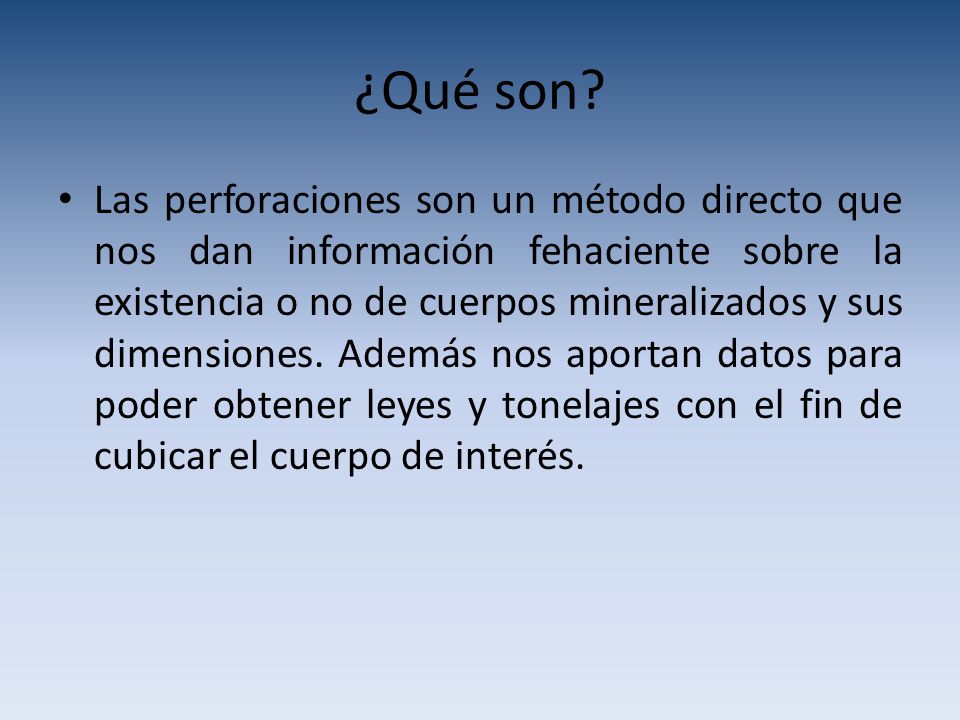

2 ¿Qué son? Las perforaciones son un método directo que nos dan información fehaciente sobre la existencia o no de cuerpos mineralizados y sus dimensiones. Además nos aportan datos para poder obtener leyes y tonelajes con el fin de cubicar el cuerpo de interés.

3 Tipos de perforaciones
De acuerdo a la finalidad Sondeos Barrenos De acuerdo al sistema con que trabaje la herramienta Percutivos Roto-percusión  Barreno - Aire Reverso y Circulación Normal (Martillo de fondo) Rotativo Diamantina con recuperación de testigo y Tricono - Aire Reverso con recuperación de cutting

4 Diámetro Exterior o del Pozo (mm) Diámetro Interior o Muestra (mm)

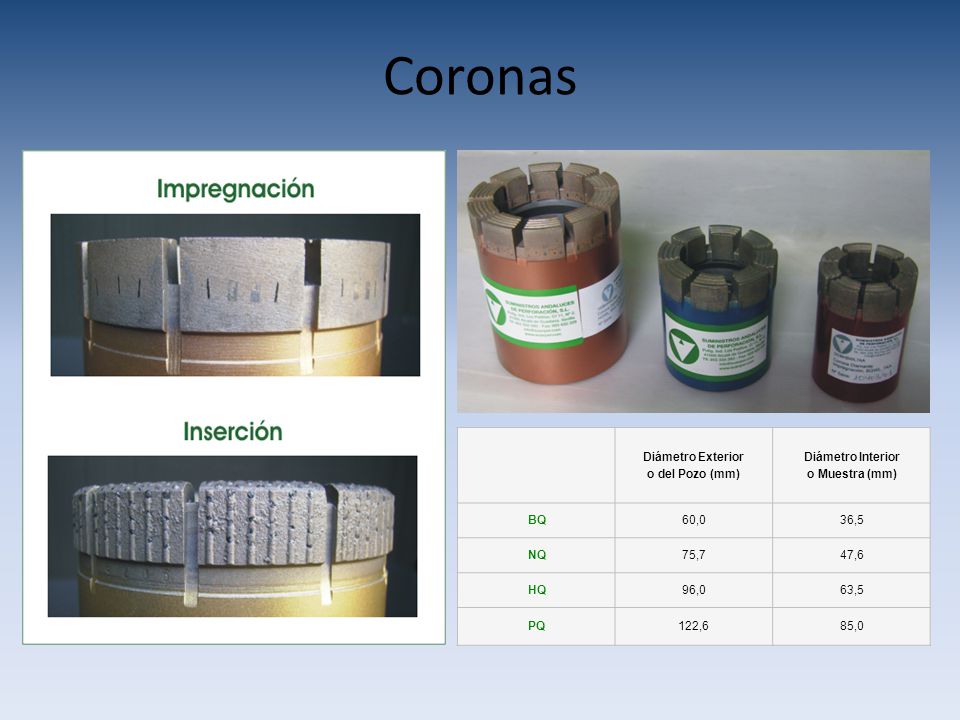

Coronas              Diámetro Exterior o del Pozo (mm) Diámetro Interior o Muestra (mm) BQ 60,0 36,5 NQ 75,7 47,6 HQ 96,0 63,5 PQ 122,6 85,0

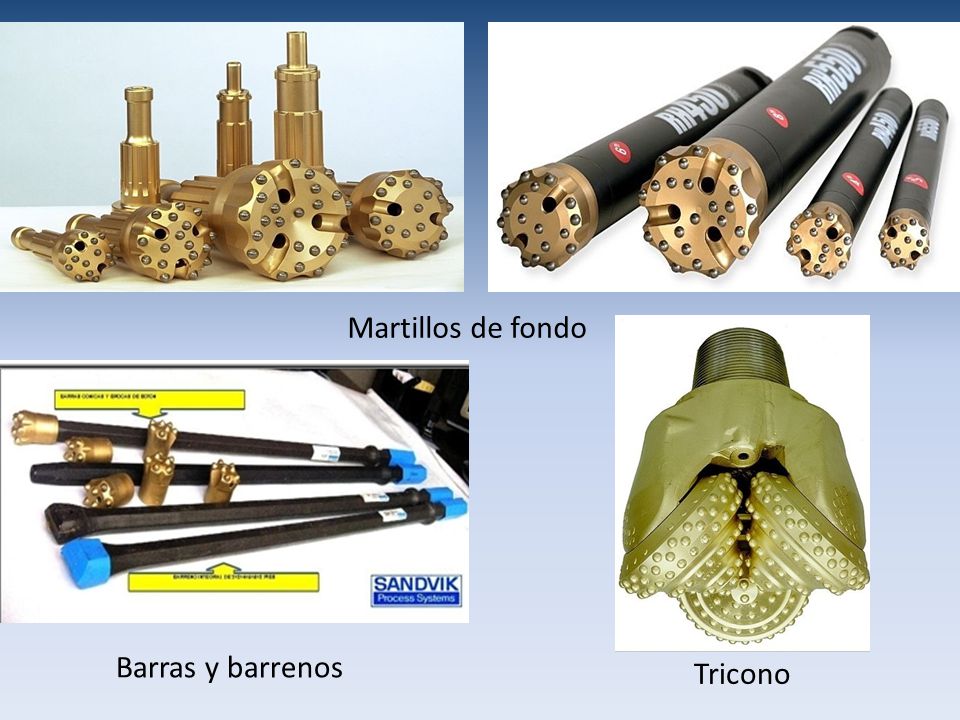

5 Martillos de fondo Barras y barrenos Tricono

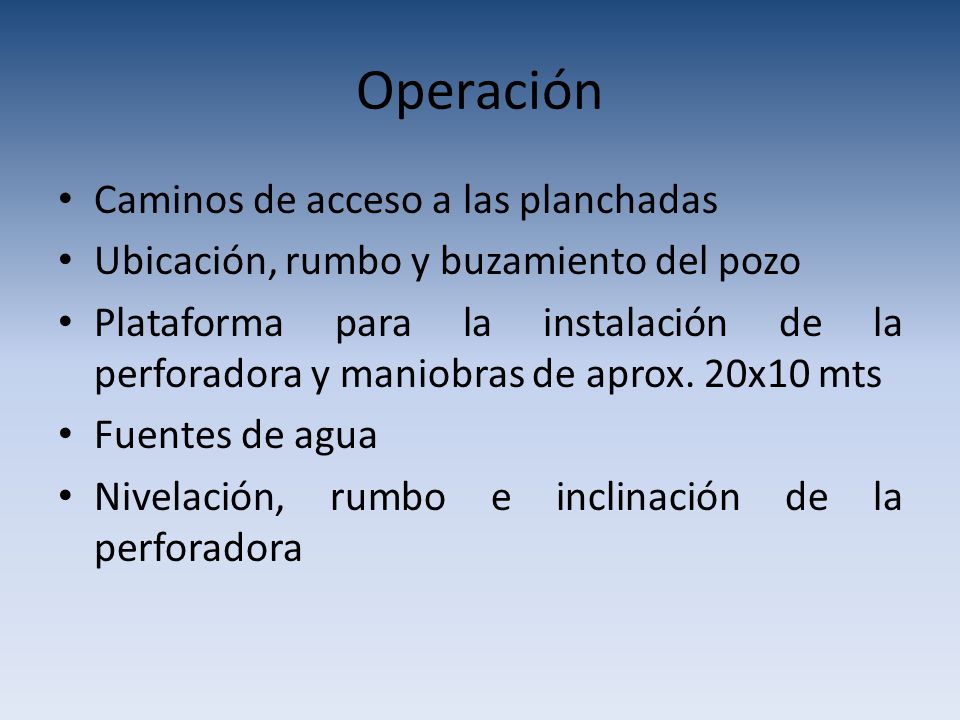

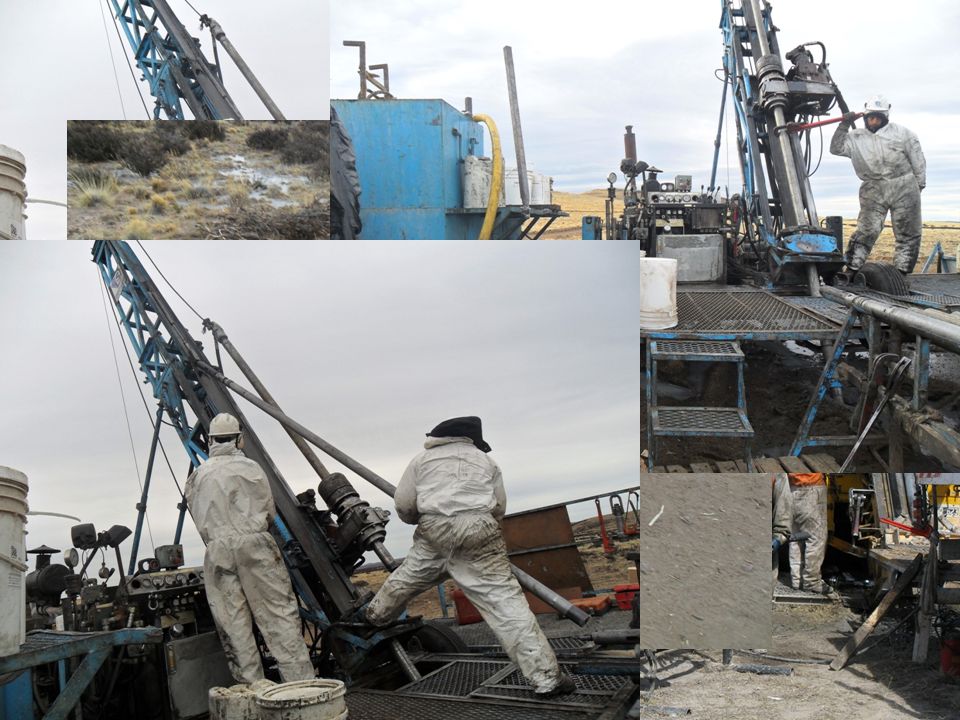

6 Operación Caminos de acceso a las planchadas
Ubicación, rumbo y buzamiento del pozo Plataforma para la instalación de la perforadora y maniobras de aprox. 20x10 mts Fuentes de agua Nivelación, rumbo e inclinación de la perforadora

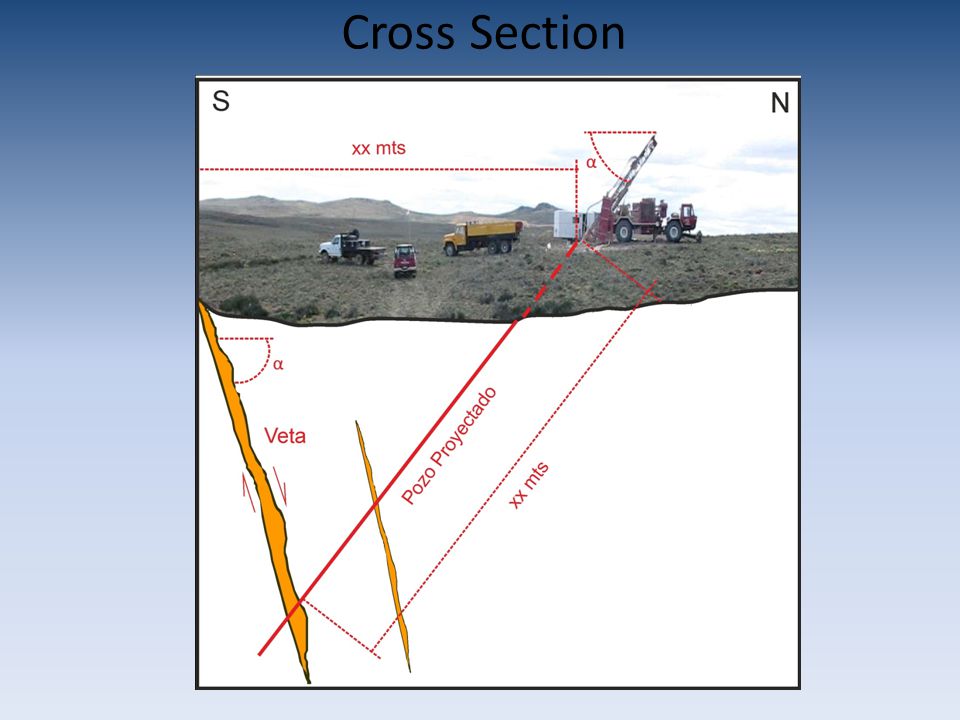

7 Cross Section

8

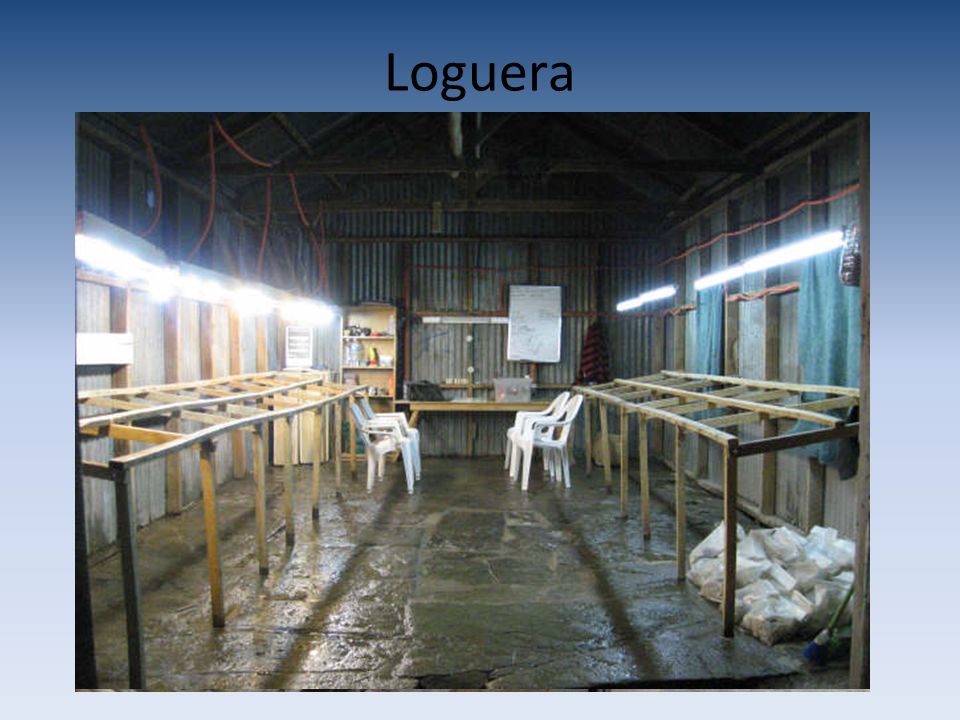

9 Loguera

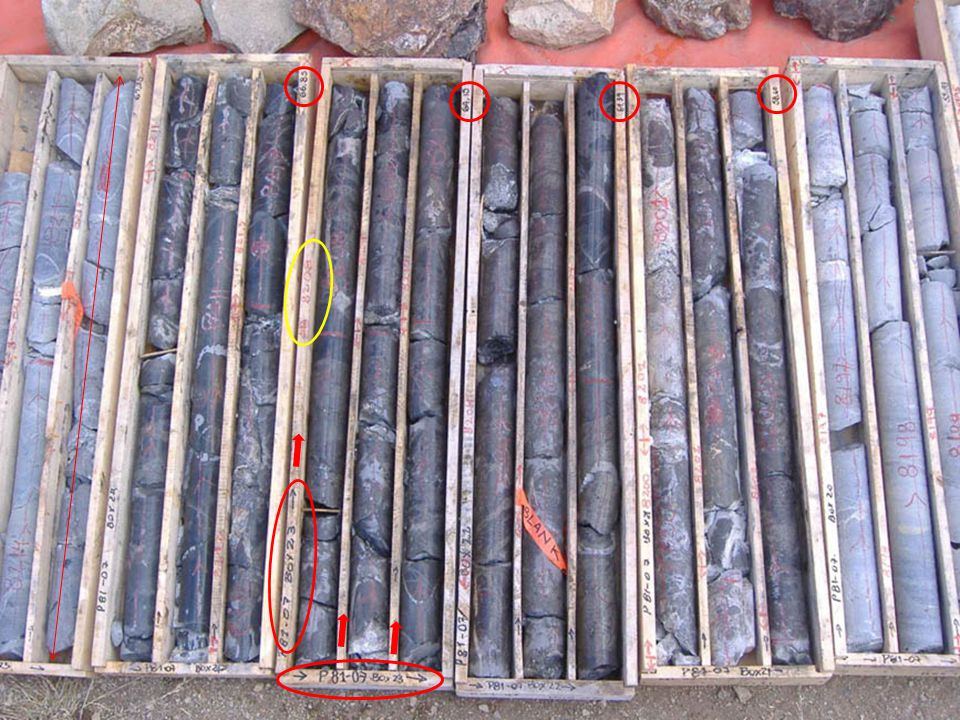

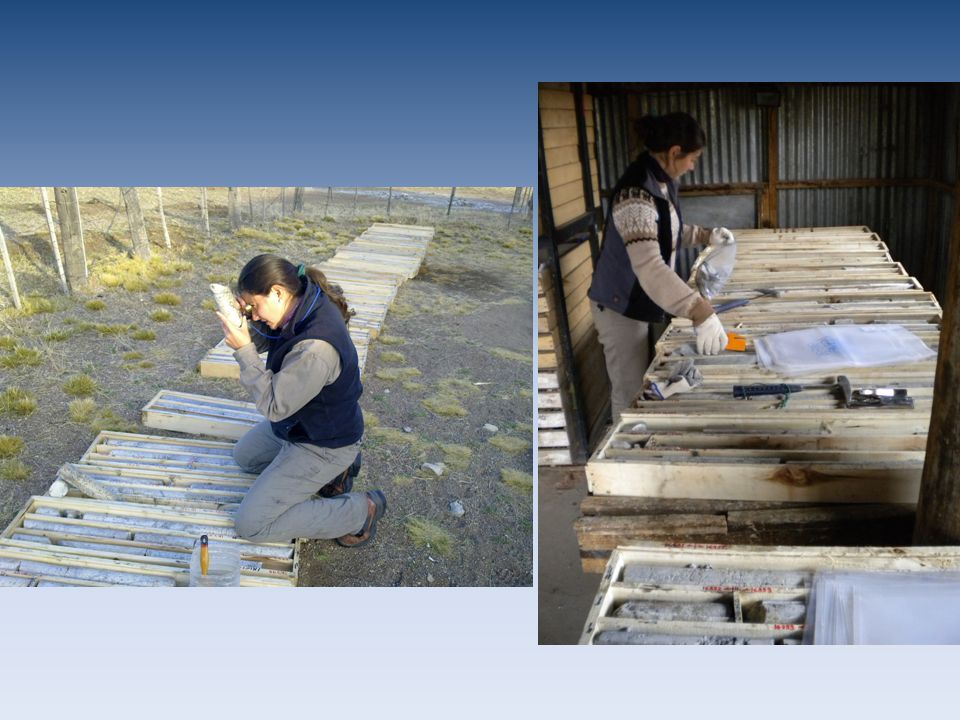

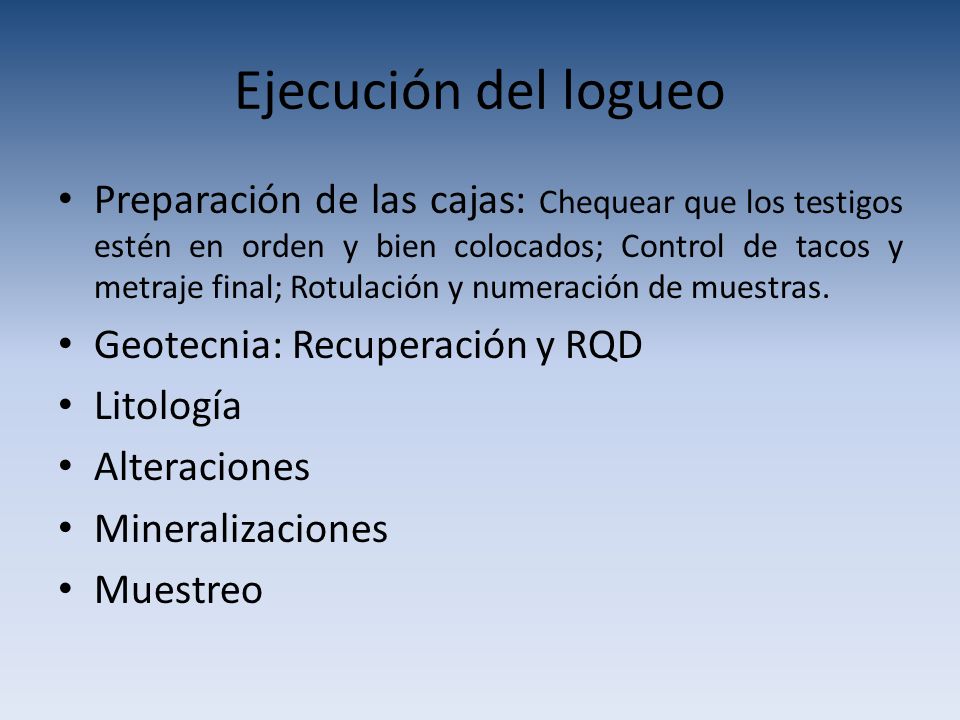

10 Ejecución del logueo Preparación de las cajas: Chequear que los testigos estén en orden y bien colocados; Control de tacos y metraje final; Rotulación y numeración de muestras. Geotecnia: Recuperación y RQD Litología Alteraciones Mineralizaciones Muestreo

11

12 Recuperación y RQD

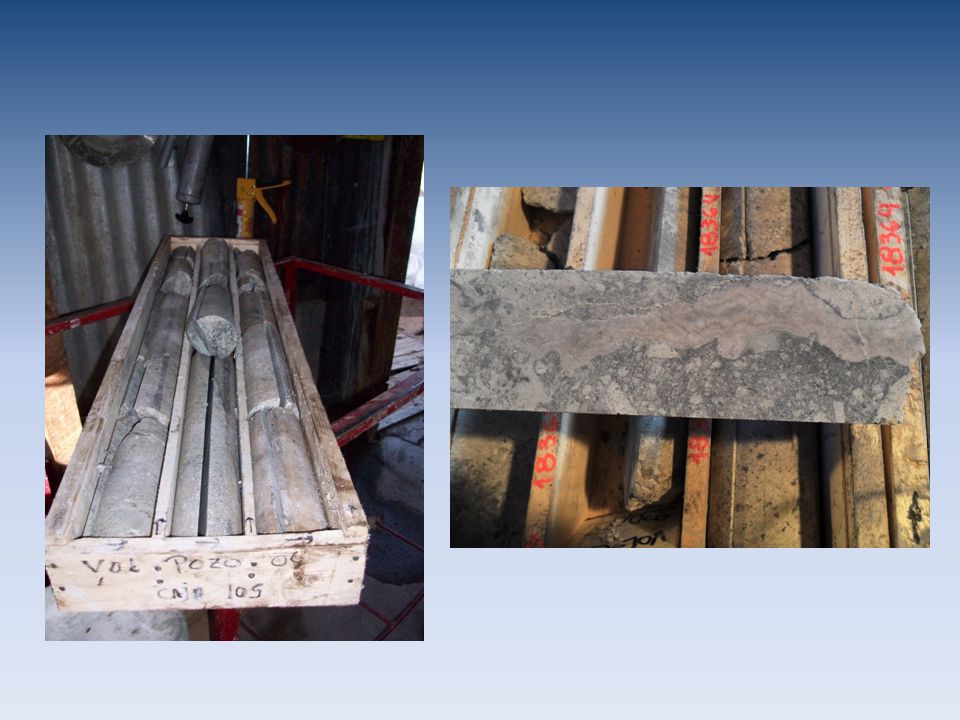

13 Testigos HQ y NQ

14

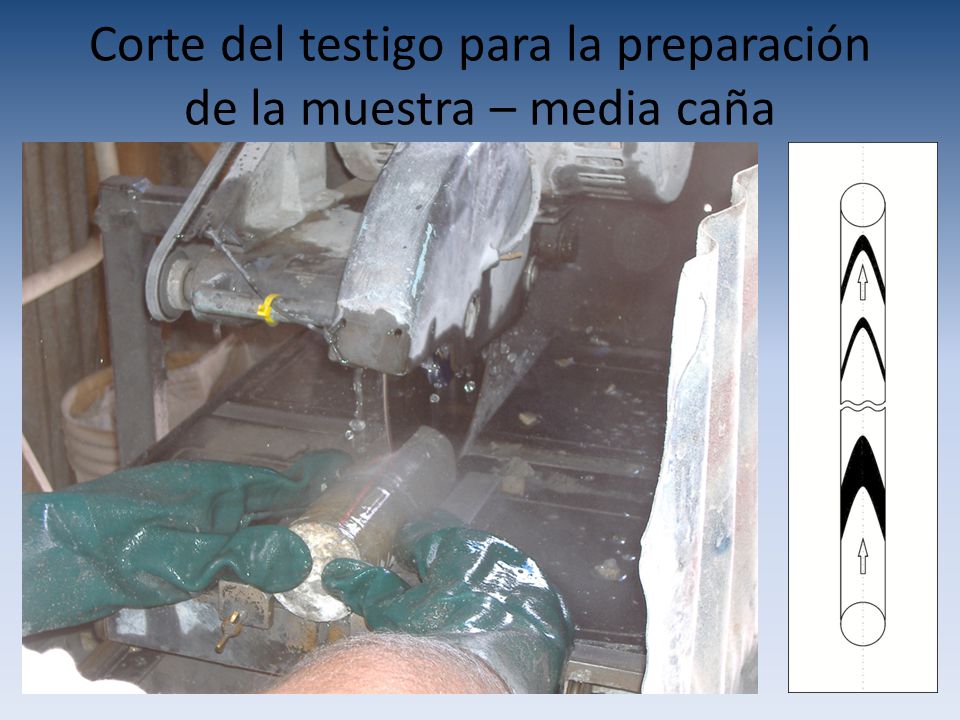

15 Corte del testigo para la preparación de la muestra – media caña

16

17

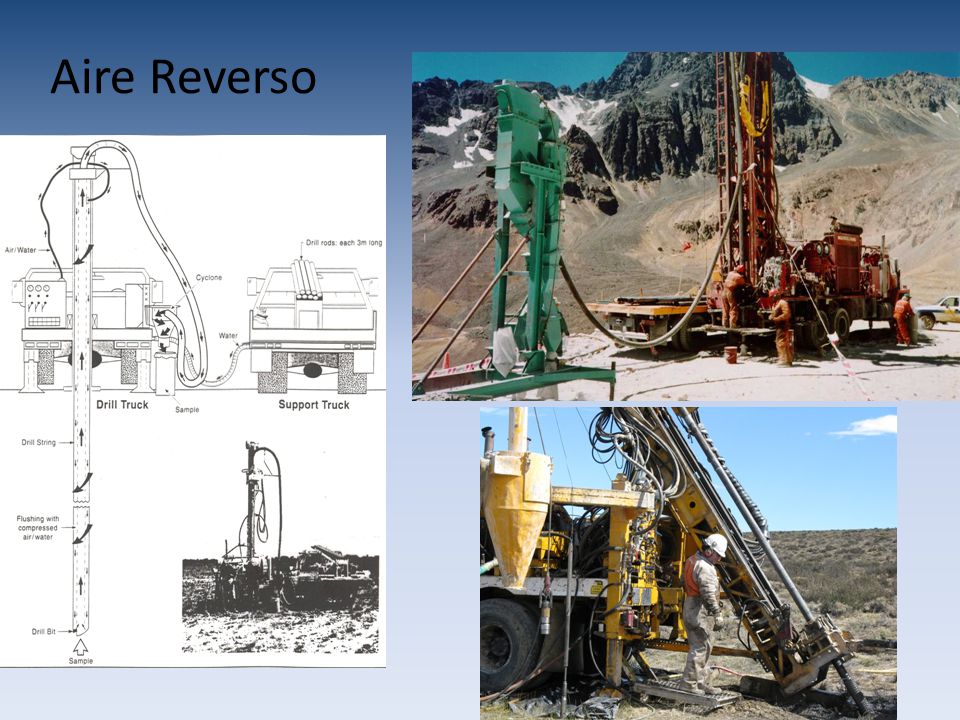

18 Aire Reverso

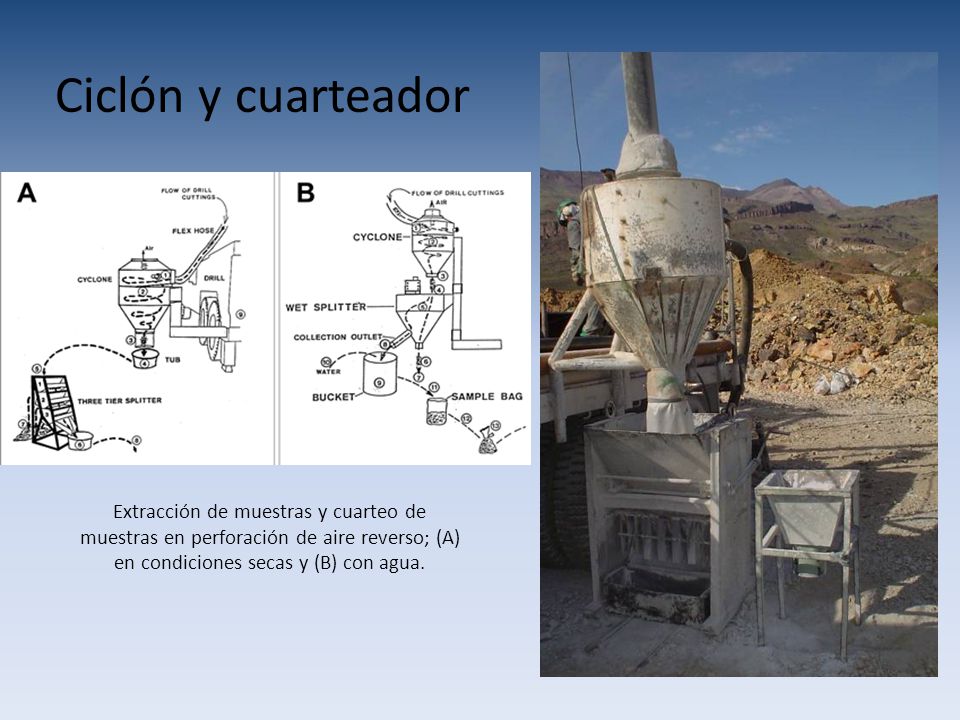

19 Ciclón y cuarteador Extracción de muestras y cuarteo de muestras en perforación de aire reverso; (A) en condiciones secas y (B) con agua.

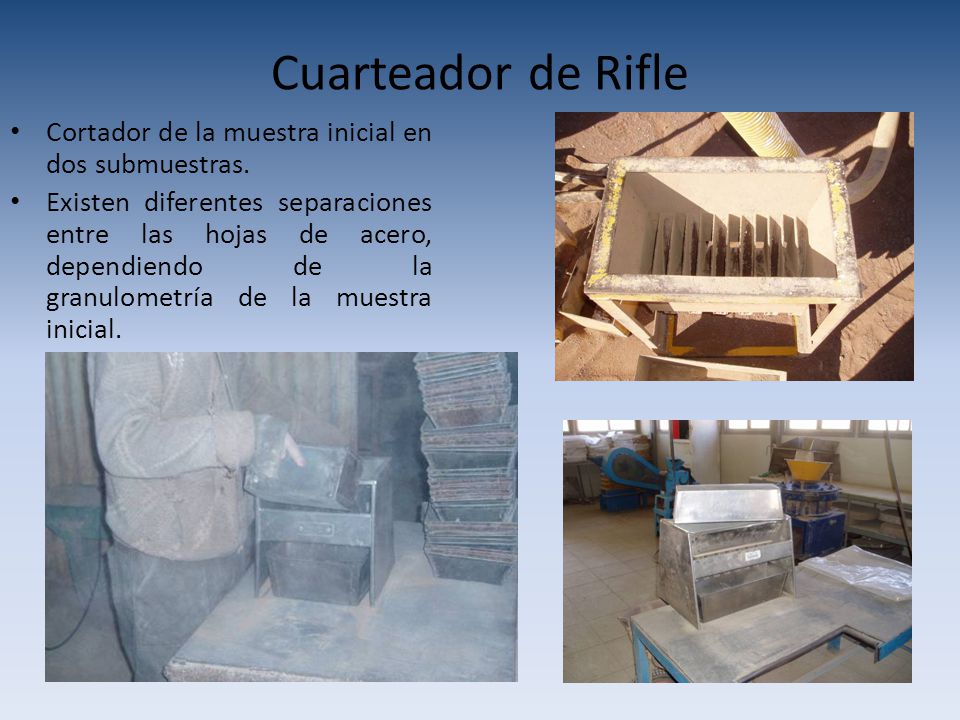

20 Cuarteador de Rifle Cortador de la muestra inicial en dos submuestras.
Existen diferentes separaciones entre las hojas de acero, dependiendo de la granulometría de la muestra inicial.
