Equipo de Perforación Torre Subestructura y Piso de trabajo Mesa y Rampa para Cañerías Equipo Motriz Mesa Rotary Sistema de Izaje Cabeza de Inyección Vástago (Kelly) Barras de Sondeo Portamechas y Heavy weight Llaves Wilson Trépano Conjunto de cabeza de pozo 14.Control de surgencias 15.Circuito de lodo 16.Equipos automáticos CURSOS DE PETROLEO GRAL MOSCONI

Torre (mástil, pluma) Estructura robusta  soporta grandes q. Diseño reticular  minimiza peso y q laterales debidas al viento. Altura suficiente  colocación y extracción de tubulares y herramientas dentro del pozo. Estivación de tubulares. Proveer un bajo tiempo de desmonte, transporte y montaje (DTM). CURSOS DE PETROLEO GRAL MOSCONI

Torre (mástil, pluma) CURSOS DE PETROLEO GRAL MOSCONI

Torre (mástil, pluma) Piso de enganche  fijo a la torre. Estivar sondeo en peine. Contravientos  cables tensionados al terreno por medio de anclajes. Puntos fijación: de corona a piso de enganche. Coronas  sistema de izaje. Ubicadas en la parte superior. CURSOS DE PETROLEO GRAL MOSCONI

Subestructura Estructura metálica centralizada en boca de pozo. Desarmables o enterizas y también autoelevadizas. Crear altura para colocación de conjunto BOP (~ 3 a 12m) CURSOS DE PETROLEO GRAL MOSCONI

Piso de Trabajo Ubicado sobre la subestructura. Se realizan la mayoría de las tareas en la operación de perforación. Se ubica la cabina de mando y trabaja la cuadrilla de perforación. Va montada la rotary. CURSOS DE PETROLEO GRAL MOSCONI

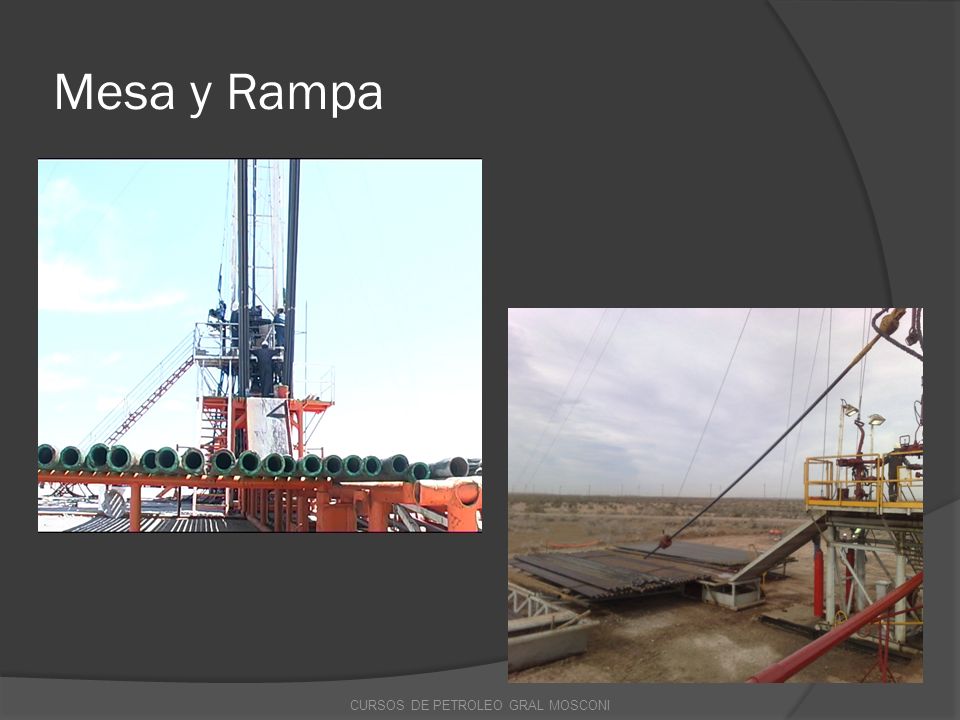

Mesa y Rampa CURSOS DE PETROLEO GRAL MOSCONI

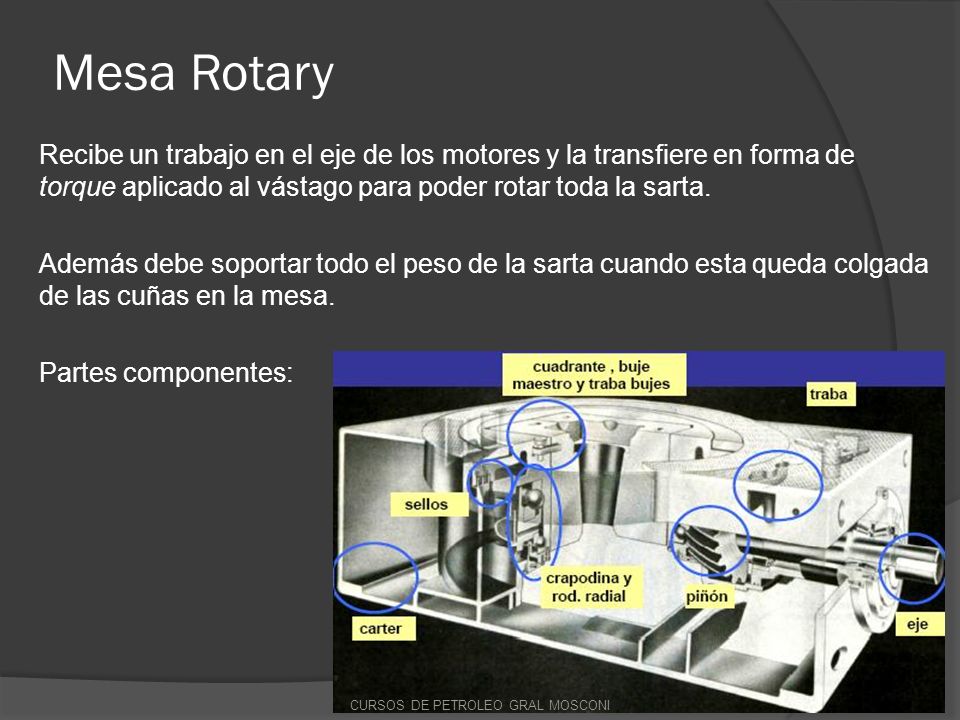

Mesa Rotary Recibe un trabajo en el eje de los motores y la transfiere en forma de torque aplicado al vástago para poder rotar toda la sarta. Además debe soportar todo el peso de la sarta cuando esta queda colgada de las cuñas en la mesa. Partes componentes: CURSOS DE PETROLEO GRAL MOSCONI

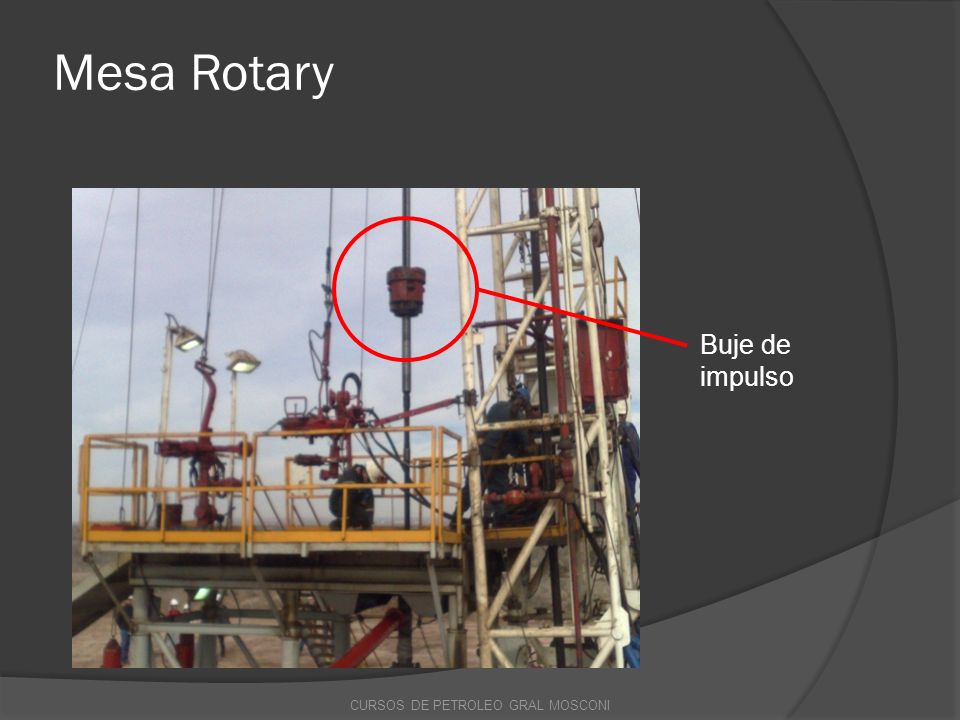

Mesa Rotary Una parte importante son los bujes. Se tienen dos bujes en una mesa rotary: Maestro (master bushing) Impulso (kelly bushing) Buje maestro  Inserto en el cuadrante de la mesa y tiene doble función, provee una superficie cónica para alojar las cuñas (sin desgastar la mesa) y proporciona el encastre al buje de impulso. Buje de impulso  Encastra en el buje maestro y permite transmitir el torque de la mesa al vástago para rotar la sarta. CURSOS DE PETROLEO GRAL MOSCONI

Mesa Rotary Buje de impulso CURSOS DE PETROLEO GRAL MOSCONI

Equipo Motriz Los motores pueden ser: Diesel Eléctricos
Permiten accionar los sistemas de elevación y rotación CURSOS DE PETROLEO GRAL MOSCONI

Sistema de Izaje Partes componentes: Malacate, conocido como “cuadro de maniobras” Conjunto de poleas fijas, ubicadas en la cúspide de la torre, conocidas como “corona” . Cuanto mas peso a extraer mayor cantidad de poleas Conjunto de poleas móviles, denominado “aparejo” “Gancho” unido al aparejo por el cual se cuelgan las cargas “Anclaje del cable”, de tipo polea fija anclada en el punto muerto Martin Decker CURSOS DE PETROLEO GRAL MOSCONI

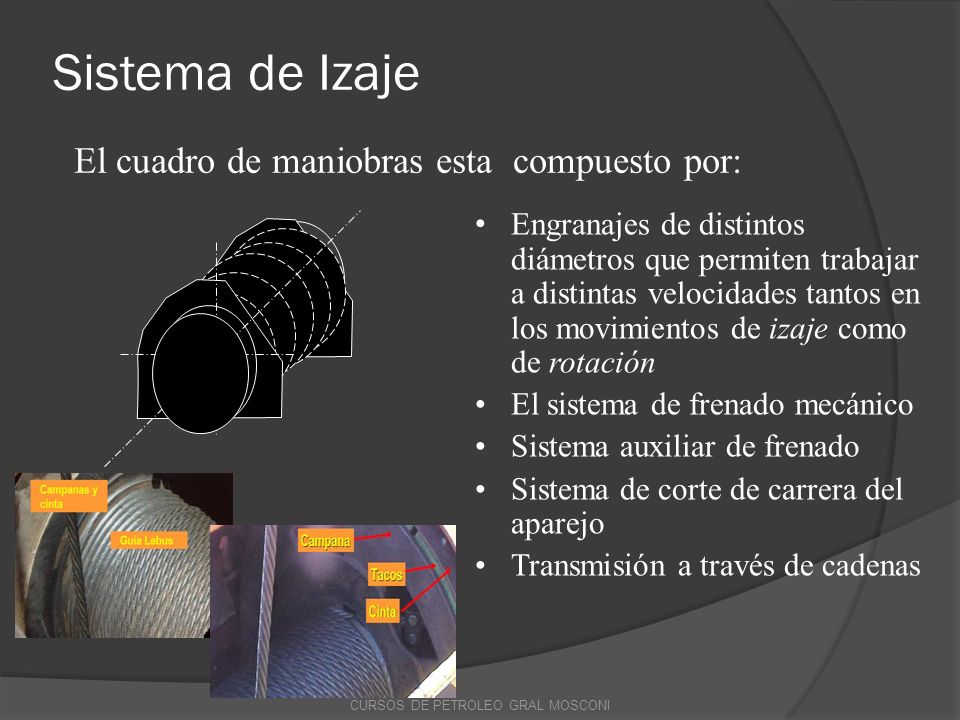

Sistema de Izaje El cuadro de maniobras esta compuesto por: Engranajes de distintos diámetros que permiten trabajar a distintas velocidades tantos en los movimientos de izaje como de rotación El sistema de frenado mecánico Sistema auxiliar de frenado Sistema de corte de carrera del aparejo Transmisión a través de cadenas CURSOS DE PETROLEO GRAL MOSCONI

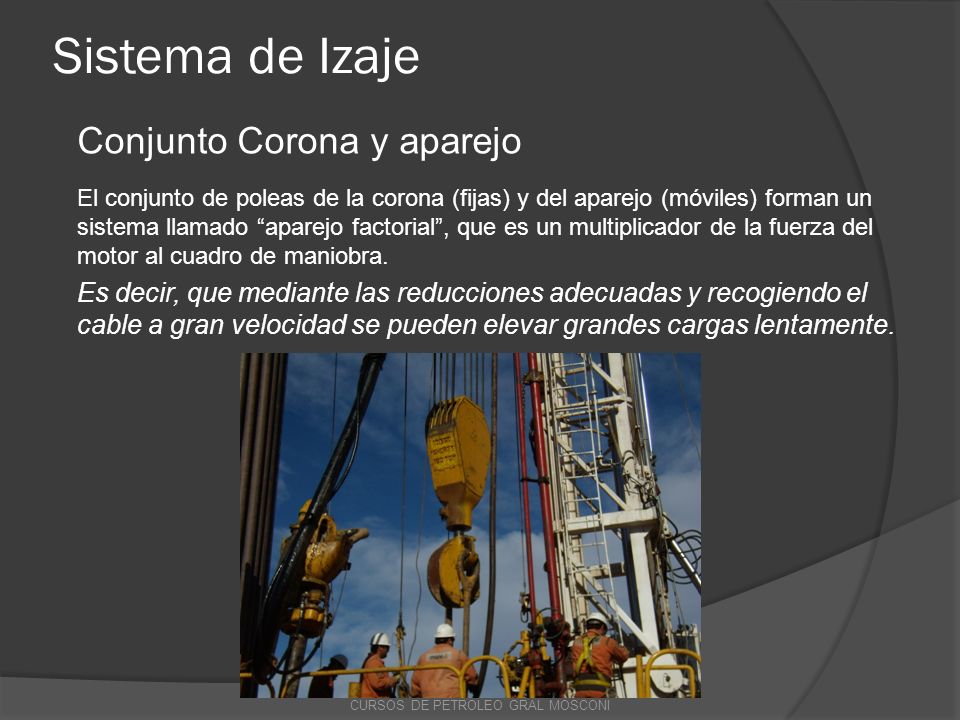

Sistema de Izaje Conjunto Corona y aparejo El conjunto de poleas de la corona (fijas) y del aparejo (móviles) forman un sistema llamado “aparejo factorial”, que es un multiplicador de la fuerza del motor al cuadro de maniobra. Es decir, que mediante las reducciones adecuadas y recogiendo el cable a gran velocidad se pueden elevar grandes cargas lentamente. CURSOS DE PETROLEO GRAL MOSCONI

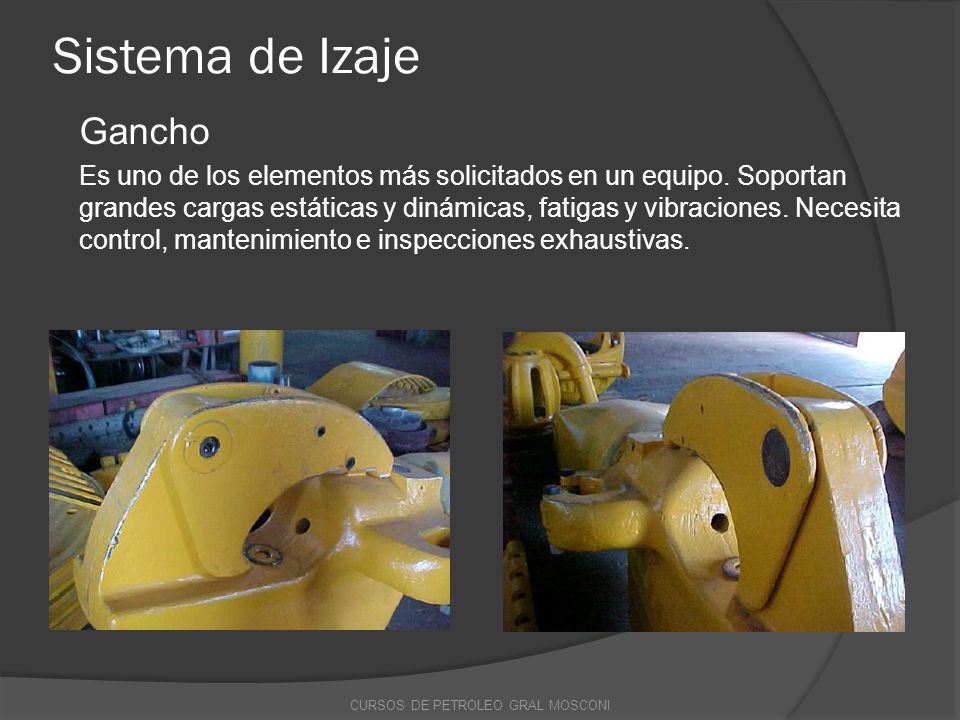

Sistema de Izaje Gancho Es uno de los elementos más solicitados en un equipo. Soportan grandes cargas estáticas y dinámicas, fatigas y vibraciones. Necesita control, mantenimiento e inspecciones exhaustivas. CURSOS DE PETROLEO GRAL MOSCONI

Cabeza de Inyección Cumple las siguientes funciones: Permitir la rotación de la sarta a través del vástago y la mesa rotary Inyección simultánea del lodo de perforación (a través del manguerote) mientras se rota y se desplaza verticalmente Es el nexo entre el gancho del aparejo y el vástago CURSOS DE PETROLEO GRAL MOSCONI

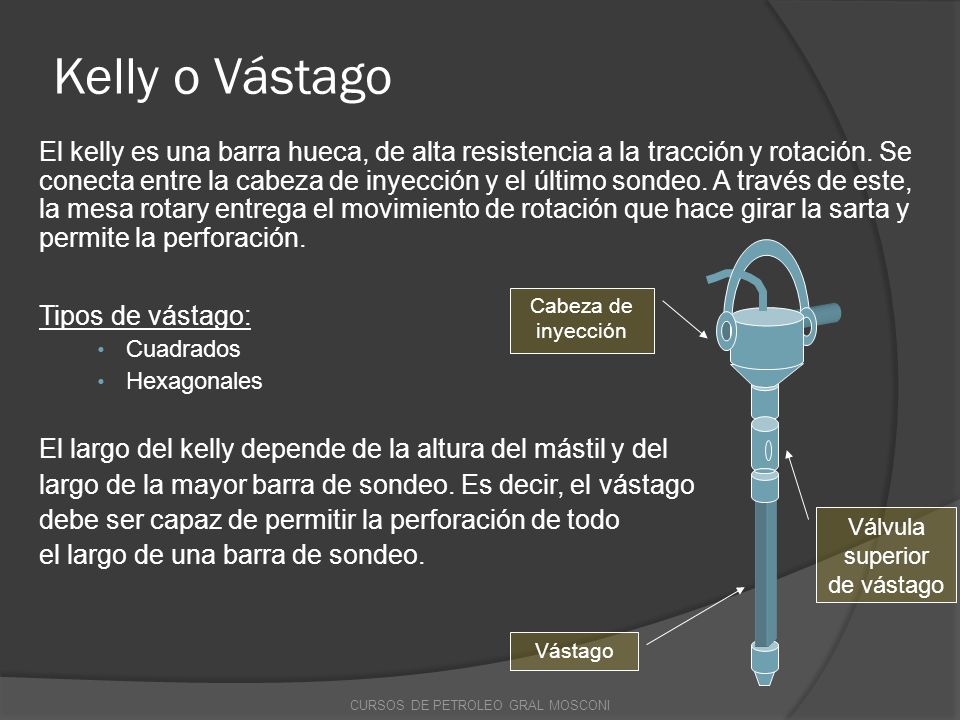

Kelly o Vástago El kelly es una barra hueca, de alta resistencia a la tracción y rotación. Se conecta entre la cabeza de inyección y el último sondeo. A través de este, la mesa rotary entrega el movimiento de rotación que hace girar la sarta y permite la perforación. Tipos de vástago: Cuadrados Hexagonales El largo del kelly depende de la altura del mástil y del largo de la mayor barra de sondeo. Es decir, el vástago debe ser capaz de permitir la perforación de todo el largo de una barra de sondeo. Cabeza de inyección Válvula superior de vástago Vástago CURSOS DE PETROLEO GRAL MOSCONI

Conjunto de Cabeza de Pozo
Sección A: Es el colgador de casing, se coloca ni bien se cementa la cañería guía. Sección C: Se coloca por encima de la sección A y se conecta a la línea del manifold de surgencias. A partir de este se puede realizar el ahogo del pozo. En esta sección se coloca el colgador de tubing. BOP (Preventores de Surgencia): Son válvulas de cierre que permiten aislar el espacio anular del pozo o cerrarlo en forma definitiva. Tipos: Exclusas Anulares Observación: si utilizo 3 cañerías se agrega además la sección B CURSOS DE PETROLEO GRAL MOSCONI

Conjunto de Cabeza de Pozo
Sección A BOP (<5μm) Sección C CURSOS DE PETROLEO GRAL MOSCONI
