Presentación del tema: "ESFUERZO NORMAL. Un alambre de metal de 75 cm de longitud y 0.13 cm de diámetro se alarga 0.035 cm cuando se le cuelga una carga de 8 kg en uno de."— Transcripción de la presentación:

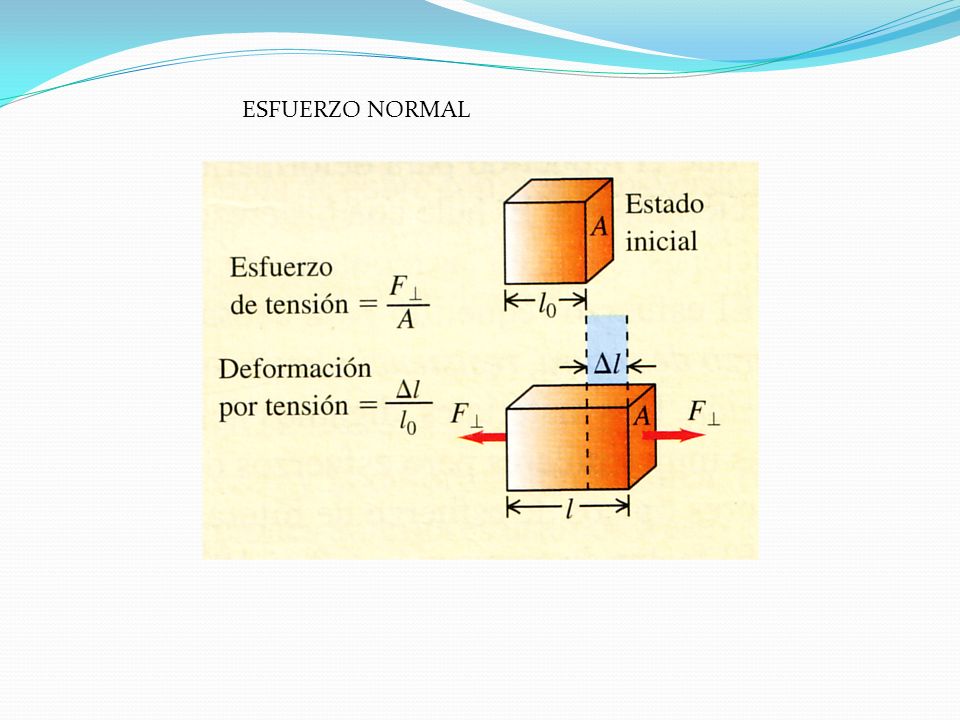

1 ESFUERZO NORMAL

2

3

4 Un alambre de metal de 75 cm de longitud y 0.13 cm de diámetro se alarga cm cuando se le cuelga una carga de 8 kg en uno de sus extremos. Calcule: a)El esfuerzo. b)Deformación unitaria. c)Modulo de Young. 5.91x10 7 N/m x x10 11 N/m 2

5 Elasticidad. Una carga de 200 kg cuelga de una alambre de 4.0 m de longitud, área transversal de 0.2x10 -4 m 2 y modulo de Young de 8.0x10 10 N/m 2. Cual es su aumento de longitud. Respuesta: 4.9 mm

6 Una pasarela suspendida a través del lobby de un hotel esta sostenida en numerosos puntos a lo largo de sus bordes mediante un cable vertical arriba de cada punto y una columna vertical por debajo. El cable de acero mide 1.27 cm de diámetro y mide 5.75 m de largo antes de la carga. La columna de aluminio es un cilindro hueco con un diámetro interior de cm, diámetro exterior de cm y longitud sin carga de 3.25 m. Cuando la pasarela ejerce una fuerza de carga de 8500 N sobre uno de los puntos de soporte, cuanto baja el punto. [Respuesta, 0.86 mm]

7 Una varilla de 1.05 m de longitud con peso despreciable esta sostenida en sus extremos por alambres A y B de igual longitud. El área transversal de A es de 2.0 mm 2, y la de B 4.0 mm 2. El modulo de Young del alambre A es de 1.8x10 11 N/m 2 ; el de B, 1.2x10 11 N/m 2. En que punto de la varilla debe colocarse un peso w a fin de producir: a)Esfuerzos iguales en A y B b)Deformaciones iguales en A y B 0.7 m de A; 0.45 m de B

8 ESFUERZO DE CORTE.

9 Un niño se desliza por el suelo con un par de zapatos con suela de caucho. La fuerza de fricción que actúa sobre cada pie es de 20.0 N. El área de la huella de cada suela es de 14 cm 2 y el grosor de cada suela es de 5.0 mm. Encuentre la distancia horizontal que corren las superficies superior e inferior de cada suela. El modulo de corte del caucho es de 3.0 MN/m 2. [Respuesta, 23.8 x10 -6 m]

10 Suponga que si el esfuerzo de corte en el acero supera aproximadamente 4.0x10 8 N/m 2, el acero se rompe. Determine la fuerza de corte necesaria para; a) cortar un tornillo de acero de 1.0 cm de diámetro y b) perforar un agujero de 1.0 cm de diámetro en un aplaca de acero de 0.5 cm de grueso. [Respuesta, 3.14x10 4 N; 6.28x10 4 N]

11 Gracias.

12

13 5.91x10 7 N/m x x10 11 N/m 2 Esfuerzo Deformación Modulo Young

14 Solución N

15 [Respuesta, 0.86 mm] Solución F cable F columna F punto =F cable + F columna
