1 Muestreo de los Depósitos Minerales Toma de la Muestra

2 El es una fase de vital importancia en la evaluación de un Depósito Mineral, debido que en el se apoya el estudio de viabilidad técnica-económica. Las muestras no solo deben ser representativas, sino que deben estar en una cantidad adecuada, en el lugar preciso, y con un proceso de reducción de peso y análisis apropiados.

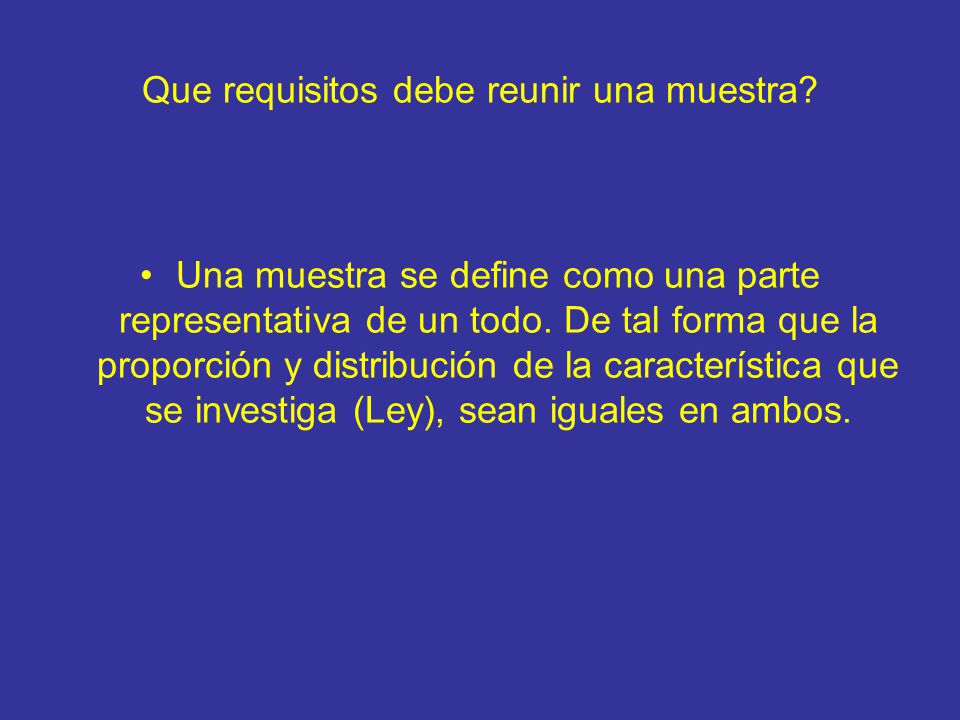

3 Que requisitos debe reunir una muestra?
Una muestra se define como una parte representativa de un todo. De tal forma que la proporción y distribución de la característica que se investiga (Ley), sean iguales en ambos.

4 Factores que determinan el tipo y cantidad de muestra
Tipo de depósito mineral. Distribución del mineral útil y su tamaño. Etapa de investigación en la que se efectúa el muestro. La accesibilidad a la mineralización. La facilidad para la toma de muestra. El costo de la toma de muestra.

5 Tipo de Depósito Mineral
Filones: mena se distribuye irregularmente, muestras poco espaciadas Tener en cuenta dureza y fragilidad de la mena. Depósitos metálicos estratiformes: gral. Leyes uniformes, cambios graduales, intervalos de muestreos amplios. Depósitos sedimentarios (carbón,yeso,hierro): la variación de los indicadores de calidad es gradual. intervalos de muestreos amplios. Pórfidos cupríferos: muestreo por sondeos con malla amplia(100 a150 m). Sulfuros masivos: su anchura, elevadas leyes, y fuerte buzamiento, muestras de perforación a testigo continuo. Principalmente presentan variaciones en el sentido vertical.

6 Premisas para realizar un buen muestreo
Los elementos de la Población sean homogéneos. Que el muestreo sea insesgado. Que sea preciso, minimizando el error de muestreo. Por lo tanto el resultado será : Valores representativos del depósito mineral. Toma de conocimiento de la distribución espacial de las calidades. Lugar y frecuencia con que deben tomarse las muestras.

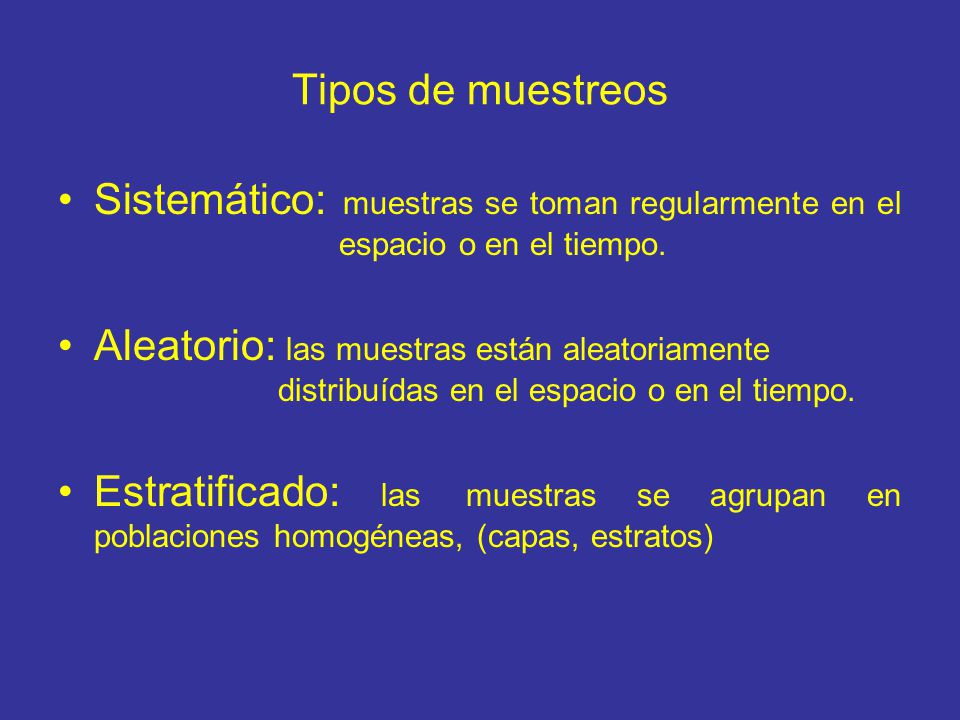

7 Tipos de muestreos Sistemático: muestras se toman regularmente en el espacio o en el tiempo. Aleatorio: las muestras están aleatoriamente distribuídas en el espacio o en el tiempo. Estratificado: las muestras se agrupan en poblaciones homogéneas, (capas, estratos)

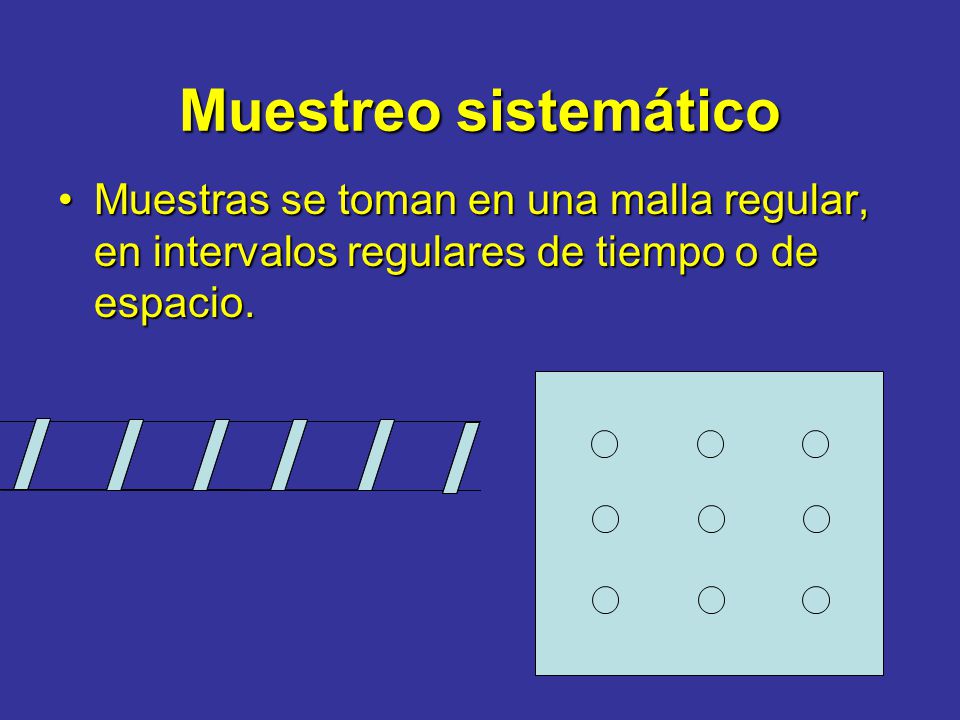

8 Muestreo sistemático Muestras se toman en una malla regular, en intervalos regulares de tiempo o de espacio.

9 MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE

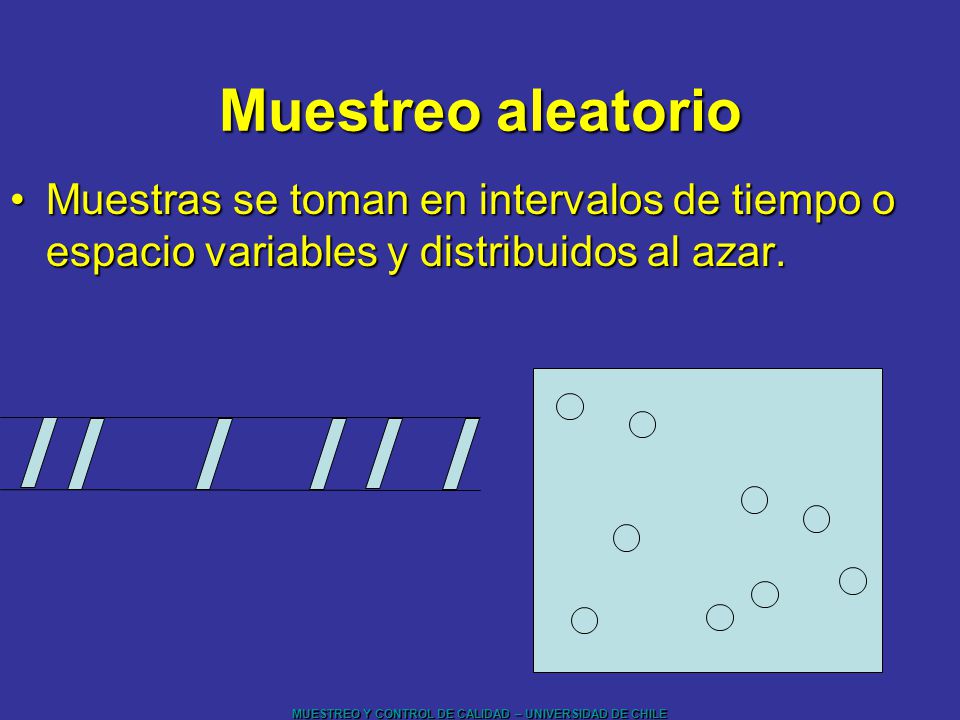

Muestreo aleatorio Muestras se toman en intervalos de tiempo o espacio variables y distribuidos al azar. MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE

10 Muestreo aleatorio estratificado
Muestras se toman aleatoriamente dentro de un estrato. Un estrato corresponde a una sección del tiempo o del espacio de tamaño constante. MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE

11 Sesgos que se pueden producir en el muestreo
Alteración superficial de la roca muestreada. Pérdida selectiva de elementos móviles (elementos de granulometría mas fina) Contaminaciones Mala recuperación Fallo humano (selectividad por dureza)

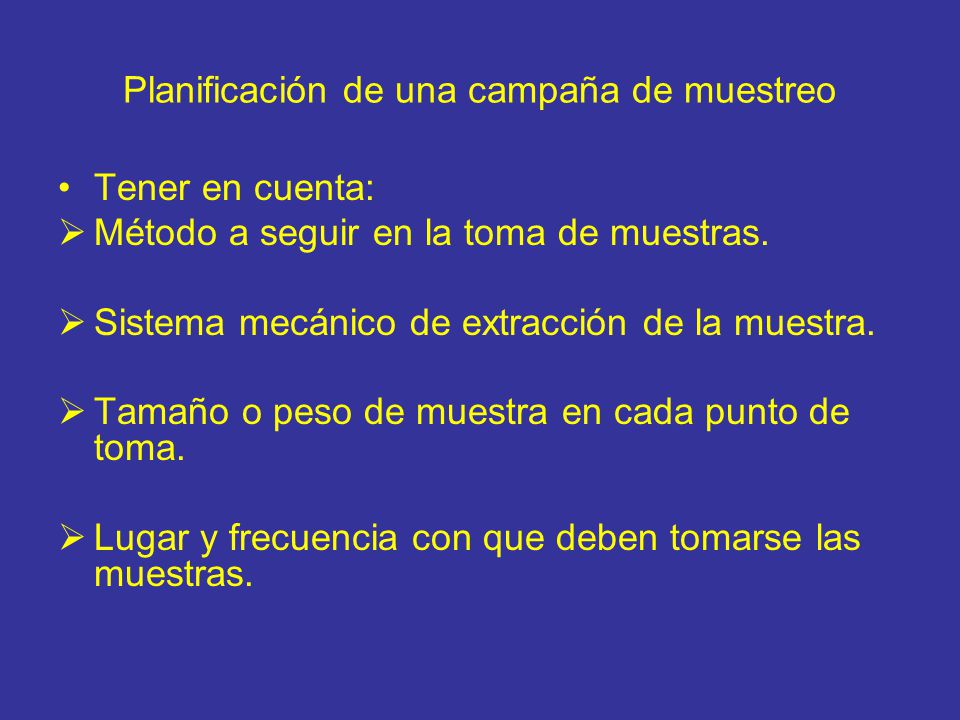

12 Planificación de una campaña de muestreo
Tener en cuenta: Método a seguir en la toma de muestras. Sistema mecánico de extracción de la muestra. Tamaño o peso de muestra en cada punto de toma. Lugar y frecuencia con que deben tomarse las muestras.

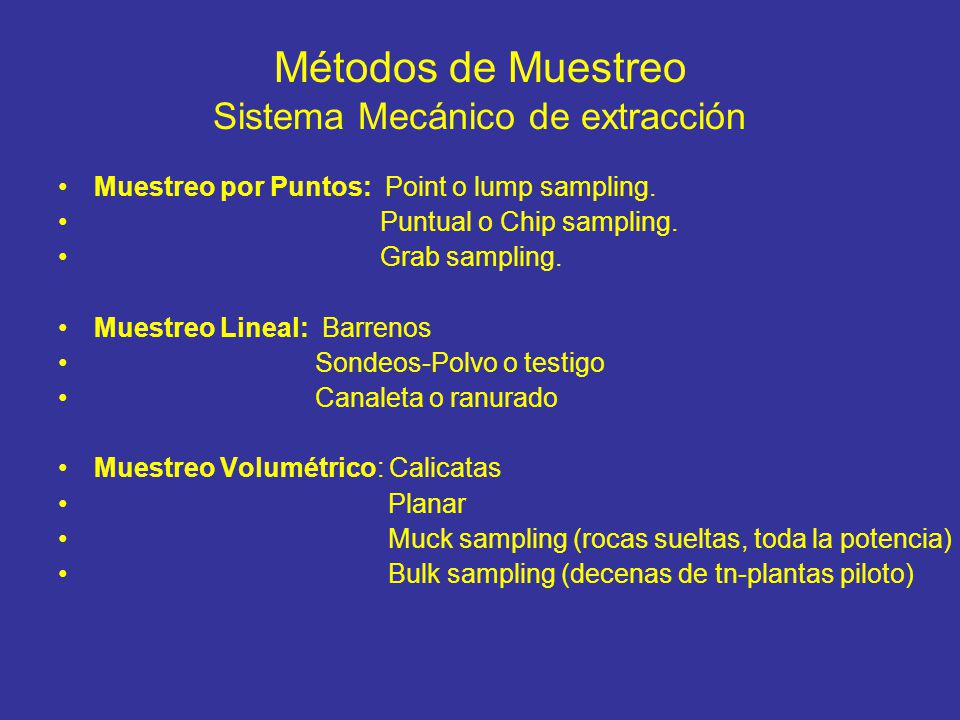

13 Métodos de Muestreo Sistema Mecánico de extracción
Muestreo por Puntos: Point o lump sampling. Puntual o Chip sampling. Grab sampling. Muestreo Lineal: Barrenos Sondeos-Polvo o testigo Canaleta o ranurado Muestreo Volumétrico: Calicatas Planar Muck sampling (rocas sueltas, toda la potencia) Bulk sampling (decenas de tn-plantas piloto)

14 Muestreo Puntual-Chip

15 Muestreo Volumétrico (Grab Sampling)

16 Muestreo en Canaletas

17 Tamaño-Peso de la Muestra
<< Peso a distribuciones regulares de los minerales. <<Peso cuanto mayor cantidad de grano mineral tenga la muestra. >> Peso cuanto mayor sea el grano de los minerales. >>Peso cuanto mayor sea la densidad de los minerales. >>Peso cuanto menor sea la ley del mineral

18 Métodos para determinar el tamaño Óptimo de una muestra
Método del Coeficiente de Variación Método de Richards Czeczott Método de Royle Método de GY

19 Método del Coeficiente de Variación
CV = S / X La Tabla proporciona los pesos de la muestra en función CV

20 Otros Métodos: Richard Czeczott: Q= K. d2 Royle: Q= 100 . A / G
K : constante que expresa la variabilidad del yac. d: tamaño de los mayores granos del mineral útil. Royle: Q= A / G A: peso de mineral de la partícula + grande. G: ley en % Gy: permite sacar el peso determinando el Error cometido en el proceso. Fundamentalmente se usa para Tratamiento de Reducción del peso de la muestra.

21 Lugar y Frecuencia de Muestreo Red de Muestreo
Distintos métodos se usan para determinar el n° de muestras: Método del Coeficiente de Variación Método Geoestadístico Correlograma

22 Muestreos de exploración Muestreos de producción Muestreo en plantas

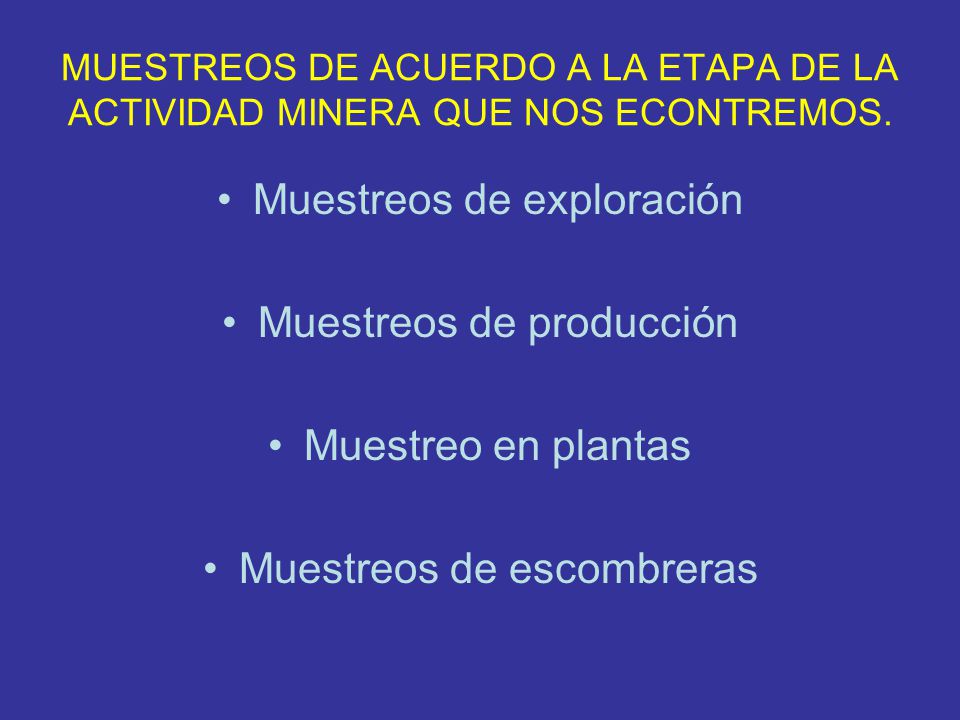

MUESTREOS DE ACUERDO A LA ETAPA DE LA ACTIVIDAD MINERA QUE NOS ECONTREMOS. Muestreos de exploración Muestreos de producción Muestreo en plantas Muestreos de escombreras

23 Muestreo en Exploración
Muestreos Dirigidos de Afloramientos Muestras de Trincheras y Caminos Malla Grande de Sondajes (200m x 200m) Malla Fina de Sondajes en Zonas de Interés (70m x 70m) MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE

24 Muestreos Dirigidos de Afloramientos
Muestra perpendicular a estructura (potencia completa). Se muestrea más allá de la veta para asegurarse de que se muestreó el contenido total. Acumulación (ley x potencia) permanece constante. MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE

25 Muestreo de Afloramientos
V E T A MUESTREO Y CONTROL DE CALIDAD – UNIVERSIDAD DE CHILE

26 Muestreo de caminos y trincheras
Muestreo según cambio de alteración Largo de muestras entre 5 y 10 m. Peso de muestras ~ 5kg.

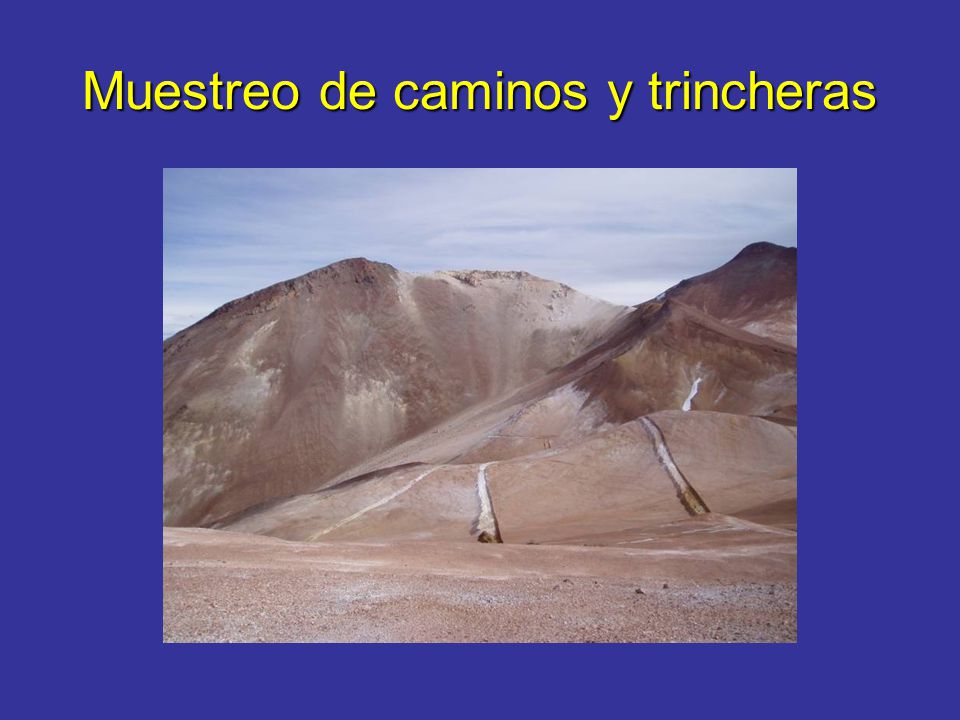

27 Muestreo de caminos y trincheras

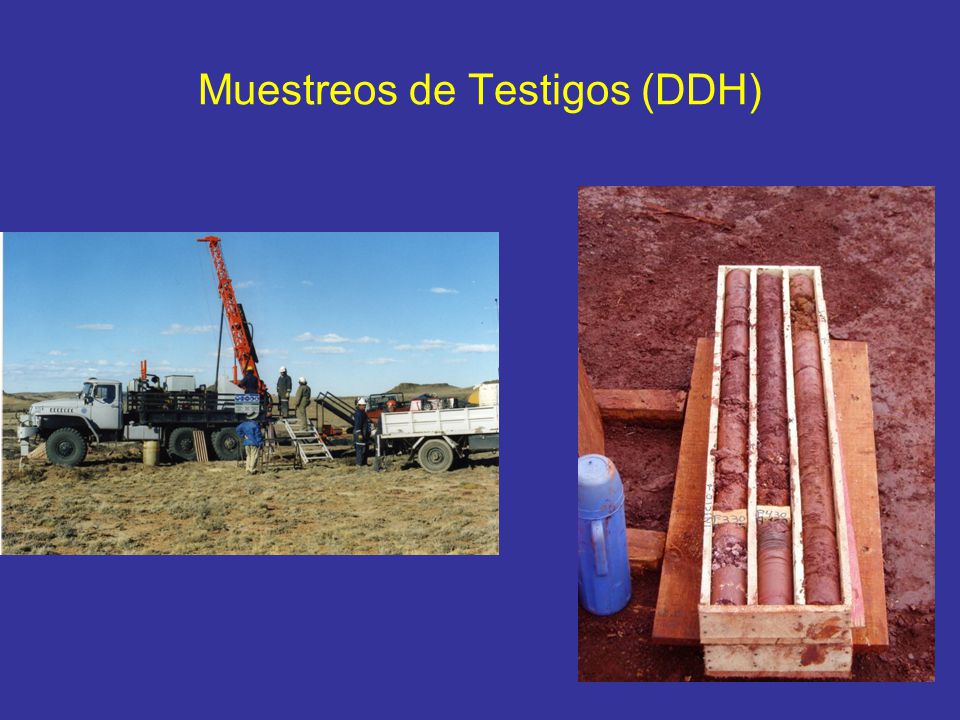

28 Muestreos de Testigos (DDH)

29 Muestreo de exploración (AR)
Sistema de doble ciclón para muestreo usado en aire reverso

30 Muestreo en Producción
Muestreo de Pozos de Voladura Muestreo de Labores Subterráneas Muestreo de Carros o Camiones Muestreo Adelantado

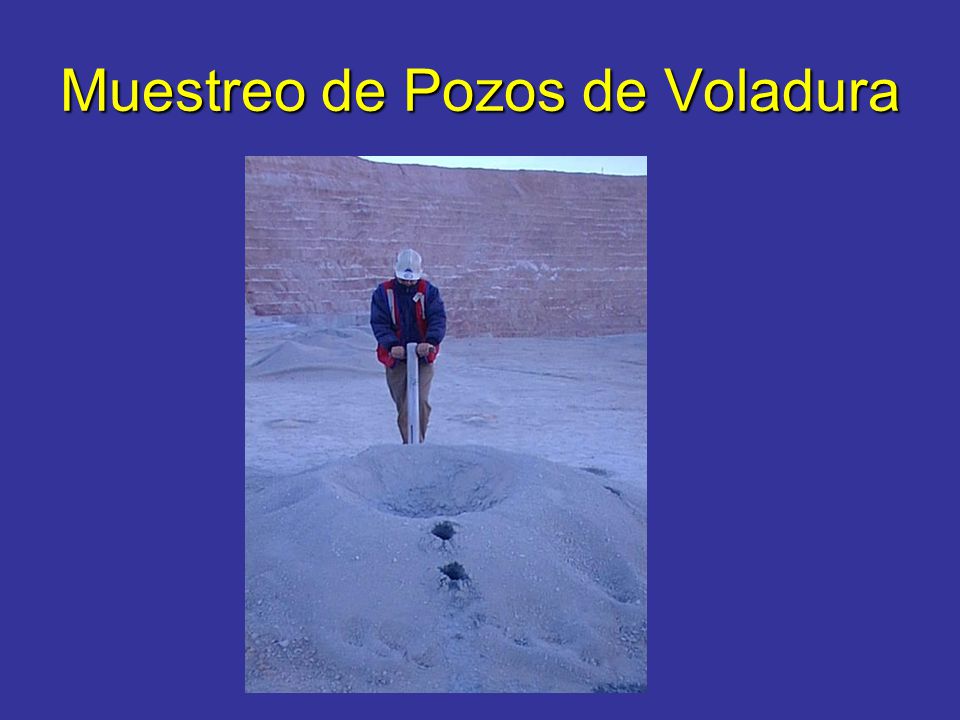

31 Muestreo de Pozos de Voladura

32 Muestreo de Pozos de Voladura

33 Muestreo de Labores Subterráneas

34 Muestreo de Carros o Camiones
Muestreo de gruesos por chips Muestreo de finos con poruña

35 Muestreo en Plantas Muestreo de cabezas Flujo Cortador

36 Muestreo de colas Colas filtradas

37 Muestreo de concentrados
Muestreo de concentrado en puerto de embarque

38 Muestreo de pilas agotadas
Muestreo con retroexcavadora y paleo alternado. Pila Zanja de muestreo Muestras

39 Bibliografía Recursos Minerales. M. Bustillo Revuelta-C.Lopez Jimeno. Madrid 1996. E. García Orche. Madrid Manual de Evaluación de Yacimientos. Introducción al Muestreo Minero. Marco Antonio Alfaro Sironvalle. Santiago de Chile 2002. Apuntes de Muestreo para Evaluación de Yacimientos. Julián Ortiz C. Cátedra de Evaluación de Yacimientos. Facultad de Ciencias Físicas y Matemáticas. Universidad de Chile.
