Actividades en el Proceso de Habilitación y Colocación de Acero.

Presentaciones similares


Presentación del tema: "Actividades en el Proceso de Habilitación y Colocación de Acero."— Transcripción de la presentación:

1

2 Actividades en el Proceso de Habilitación y Colocación de Acero

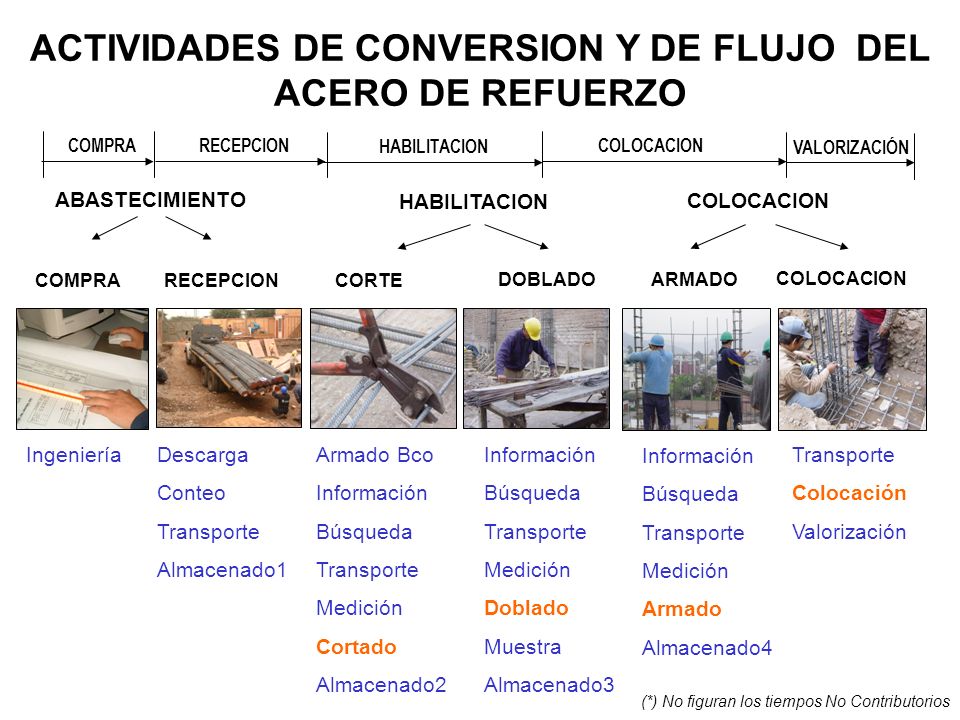

3 ACTIVIDADES DE CONVERSION Y DE FLUJO DEL ACERO DE REFUERZO Armado Bco Información Búsqueda Transporte Medición Cortado Almacenado2 Información Búsqueda Transporte Medición Doblado Muestra Almacenado3 Información Búsqueda Transporte Medición Armado Almacenado4 Transporte Colocación Valorización IngenieríaDescarga Conteo Transporte Almacenado1 HABILITACION COLOCACION CORTE DOBLADOARMADO COLOCACION ABASTECIMIENTO COMPRARECEPCION HABILITACION RECEPCIONCOLOCACIONCOMPRA VALORIZACIÓN (*) No figuran los tiempos No Contributorios

4 Armado Bco.Información Tranporte Almacenado 2 Cortado CORTE Medición Búsqueda

5 Bancos de Fierro Banco de Corte Banco de Armado Banco de Doblado CORTE

6 Herramientas de Corte Cizalla Manual Hoja de Sierra Cizalla de Banco CORTE

7 Doblez InformaciónBúsqueda Medición Transporte Chequeo DOBLADO Almacenado 3

8 Bancos de Doblado Con extensión DOBLADO

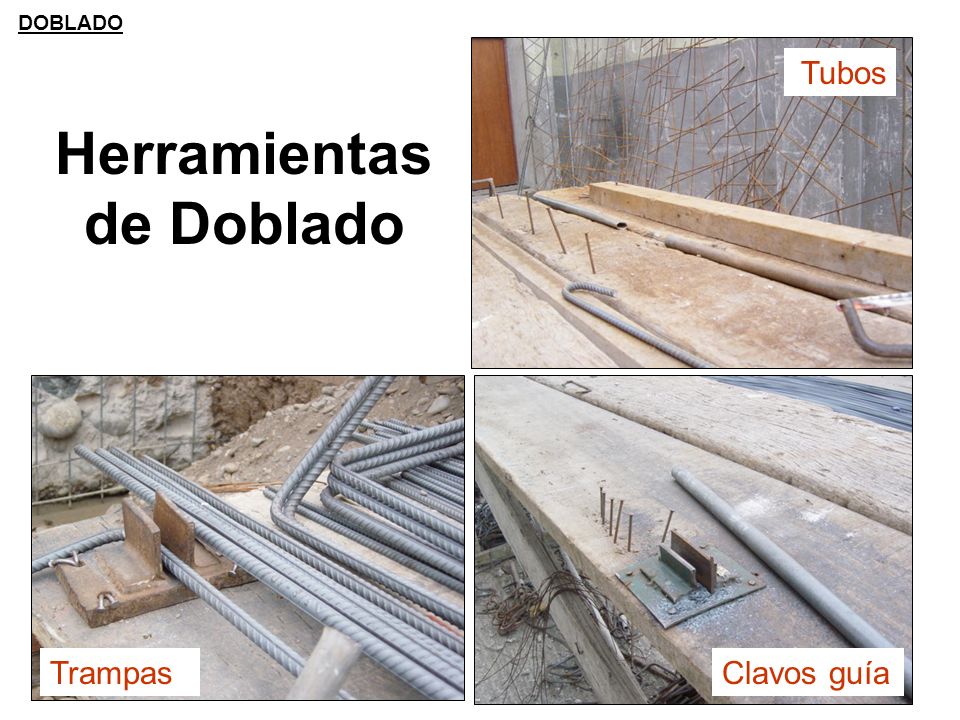

9 Herramientas de Doblado Clavos guía Tubos Trampas DOBLADO

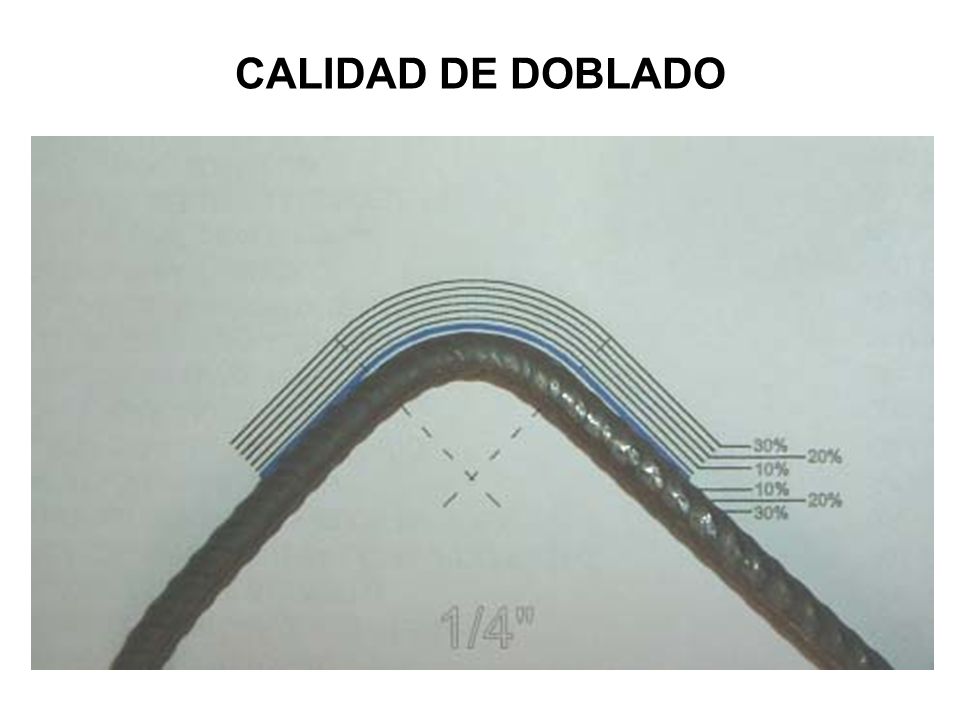

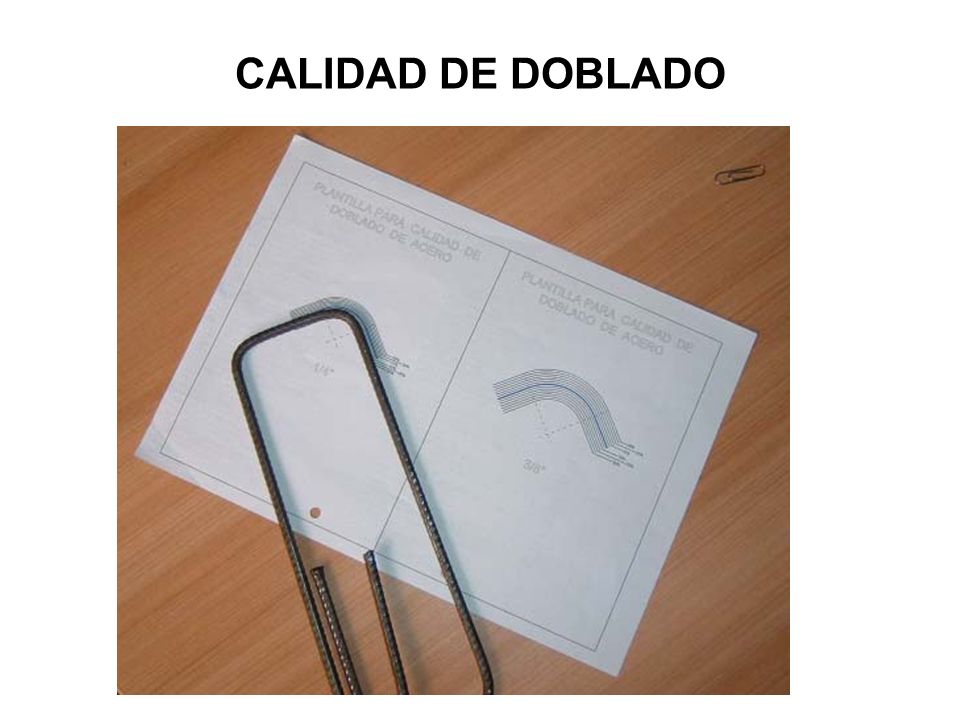

10 CALIDAD DE DOBLADO

11

12

13 DOBLADO

14 1000 ESTRIBOS APROX. DOBLADO

15

16 Procesos en la Ingeniería de Detalle

17 ACERO DIMENSIONADO (ACEDIM) 1.Recepción de Planos Originales 2.Estudio de Planos Originales 3.Detallamiento – Información oportuna 4.Planos de Detalle y de Colocación de Acero 5.Lista de Despiece 6.Hoja de Despacho (Packing List) 7.Guía de Remisión 8.Empaquetado – Etiquetado 9.Descarga y almacenamiento Procesos en la Ingeniería de Detalle

18 ACERO DIMENSIONADO (ACEDIM) 1.-Recepción de Planos Originales Planos Arquitectura Planos Estructuras Replanteos de Obra Requerimiento de planos de las siguientes especialidades Para casos especiales Topografía, etc.

19 Plano original del proyecto

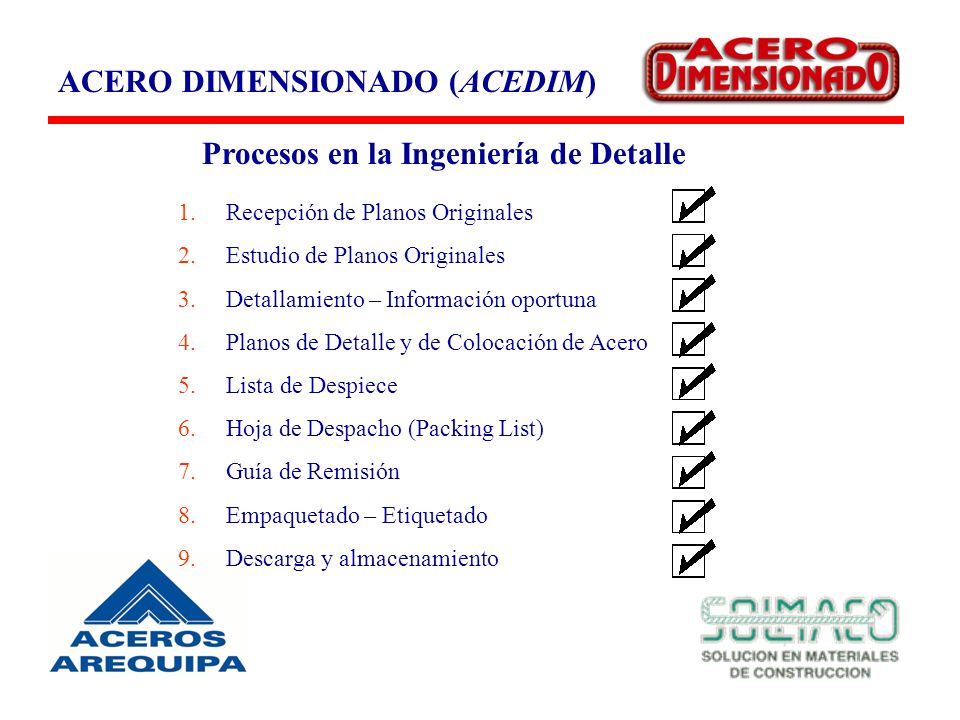

20 ACERO DIMENSIONADO (ACEDIM) Procesos en la Ingeniería de Detalle 1.Recepción de Planos Originales 2.Estudio de Planos Originales 3.Detallamiento – Información oportuna 4.Planos de Detalle y de Colocación de Acero 5.Lista de Despiece 6.Hoja de Despacho (Packing List) 7.Guía de Remisión 8.Empaquetado – Etiquetado 9.Descarga y almacenamiento

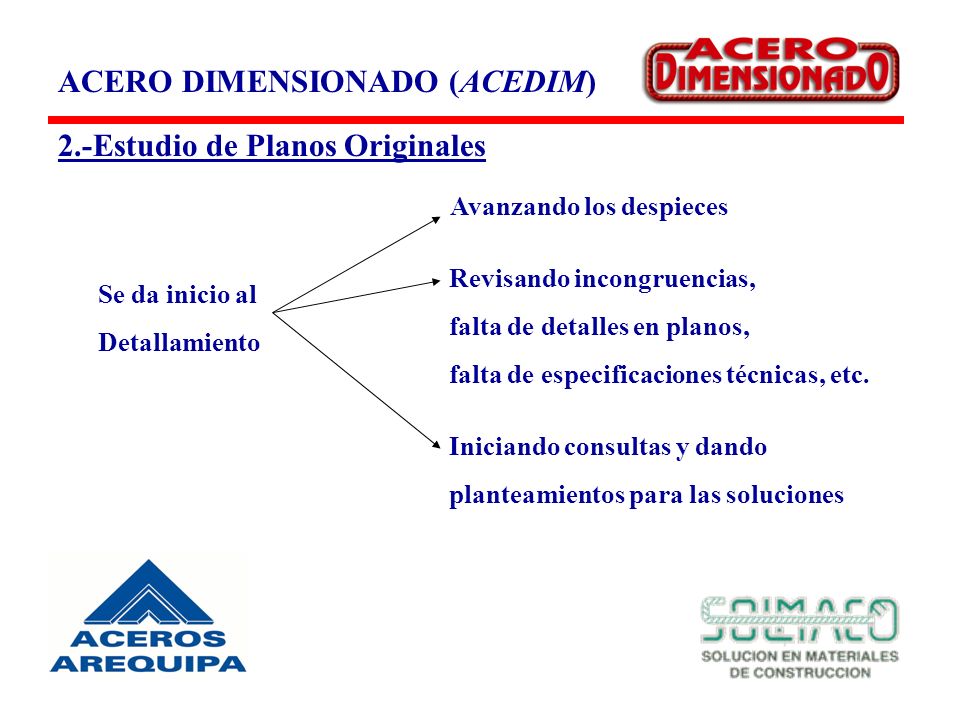

21 ACERO DIMENSIONADO (ACEDIM) 2.-Estudio de Planos Originales Se da inicio al Detallamiento Avanzando los despieces Revisando incongruencias, falta de detalles en planos, falta de especificaciones técnicas, etc. Iniciando consultas y dando planteamientos para las soluciones

22 Plano original del proyecto Observación 1 Obstrucción en pieza de batea por water stop

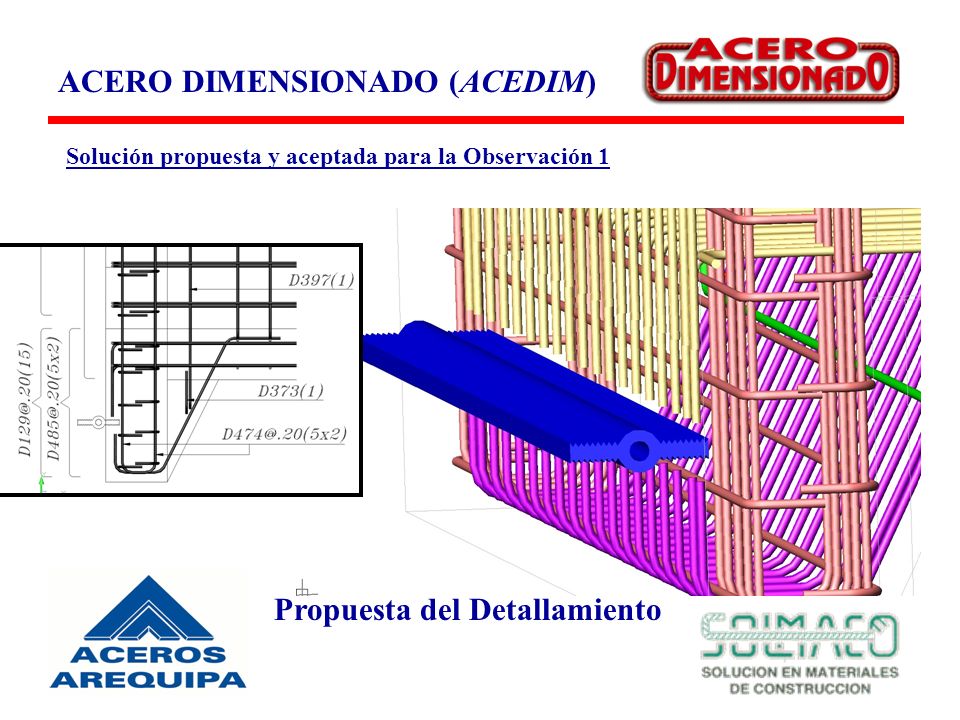

23 ACERO DIMENSIONADO (ACEDIM) Propuesta del Detallamiento Solución propuesta y aceptada para la Observación 1

24 Plano original del proyecto Falta de detalle en armadura lateral de muro Observación 2

25 ACERO DIMENSIONADO (ACEDIM) Propuesta del Detallamiento Solución propuesta y aceptada para la Observación 2 Vista en Elevación para ingreso y salida del Túnel

26 ACERO DIMENSIONADO (ACEDIM) Procesos en la Ingeniería de Detalle 1.Recepción de Planos Originales 2.Estudio de Planos Originales 3.Detallamiento – Información oportuna 4.Planos de Detalle y de Colocación de Acero 5.Lista de Despiece 6.Hoja de Despacho (Packing List) 7.Guía de Remisión 8.Empaquetado – Etiquetado 9.Descarga y almacenamiento

27 ACERO DIMENSIONADO (ACEDIM) 3.-Detallamiento – Información oportuna Se pueden realizar modificaciones por cambios de obra. Esta información nos debe llegar oportunamente para el replanteo de las estructuras Se terminan los despieces Se interactúa con los ingenieros de la obra para definir criterios del avance de la obra (cronogramas, sectores de avance, etc.) En el detallamiento se realizan las siguientes actividades

28 ACERO DIMENSIONADO (ACEDIM) Procesos en la Ingeniería de Detalle 1.Recepción de Planos Originales 2.Estudio de Planos Originales 3.Detallamiento – Información oportuna 4.Planos de Detalle y de Colocación de Acero 5.Lista de Despiece 6.Hoja de Despacho (Packing List) 7.Guía de Remisión 8.Empaquetado – Etiquetado 9.Descarga y almacenamiento

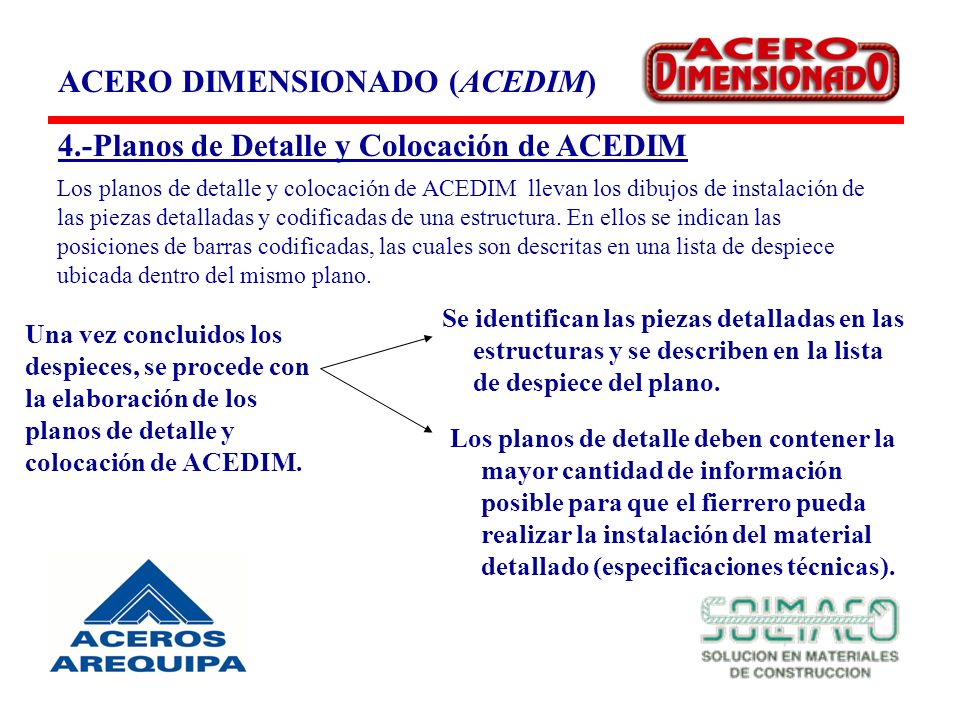

29 ACERO DIMENSIONADO (ACEDIM) 4.-Planos de Detalle y Colocación de ACEDIM Los planos de detalle deben contener la mayor cantidad de información posible para que el fierrero pueda realizar la instalación del material detallado (especificaciones técnicas). Se identifican las piezas detalladas en las estructuras y se describen en la lista de despiece del plano. Una vez concluidos los despieces, se procede con la elaboración de los planos de detalle y colocación de ACEDIM. Los planos de detalle y colocación de ACEDIM llevan los dibujos de instalación de las piezas detalladas y codificadas de una estructura. En ellos se indican las posiciones de barras codificadas, las cuales son descritas en una lista de despiece ubicada dentro del mismo plano.

30 Plano de Detalle del proyecto mostrado

31

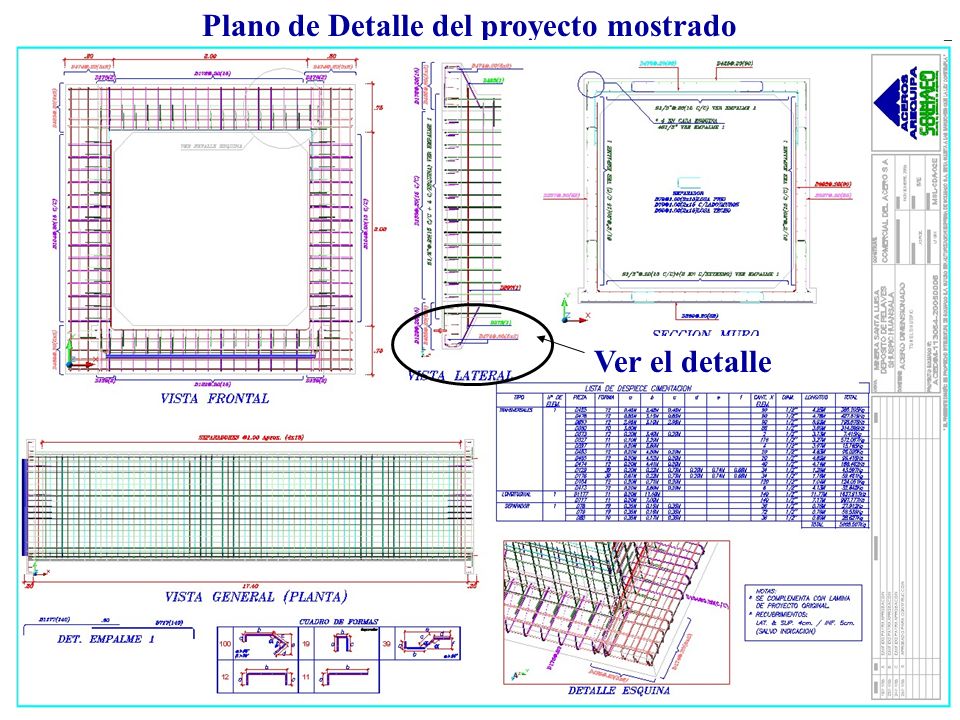

32 Ver el detalle

33 Plano de Detalle del proyecto mostrado Busquemos el código

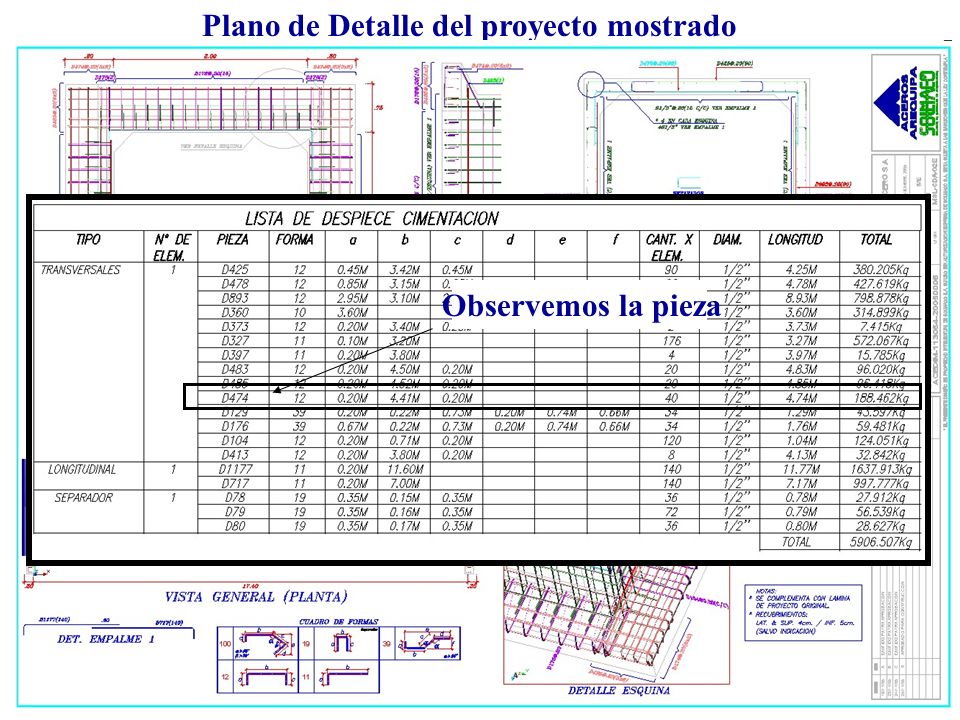

34 Plano de Detalle del proyecto mostrado Observemos la pieza

35 ACERO DIMENSIONADO (ACEDIM) Procesos en la Ingeniería de Detalle 1.Recepción de Planos Originales 2.Estudio de Planos Originales 3.Detallamiento – Información oportuna 4.Planos de Detalle y de Colocación de Acero 5.Lista de Despiece y codificación de piezas 6.Hoja de Despacho (Packing List) 7.Guía de Remisión 8.Empaquetado – Etiquetado 9.Descarga y almacenamiento

36 ACERO DIMENSIONADO (ACEDIM) 5.-Lista de Despiece La lista de despiece contiene información de códigos, tipo de doblez, dimensiones de cada lado, las cantidades usadas y los pesos de cada una de las piezas detalladas en cada estructura. Lista de Despiece

37 ACERO DIMENSIONADO (ACEDIM) 5.-Lista de Despiece La información de la lista de despiece se alcanza por a las obras para mayor control de la llegada de acero (formato de Excel). Las piezas de la lista de despiece llegarán a obra en despachos y se entregarán debidamente empacadas y etiquetadas.

38 ACERO DIMENSIONADO (ACEDIM) Procesos en la Ingeniería de Detalle 1.Recepción de Planos Originales 2.Estudio de Planos Originales 3.Detallamiento – Información oportuna 4.Planos de Detalle y de Colocación de Acero 5.Lista de Despiece 6.Hoja de Despacho (Packing List) 7.Guía de Remisión 8.Empaquetado – Etiquetado 9.Descarga y almacenamiento

39 ACERO DIMENSIONADO (ACEDIM) 6.-Hoja de Despacho (Packing List) Indica los códigos y las cantidades de las piezas en sus respectivas aplicaciones (estructuras), suministradas con pesos teóricos.

40 ACERO DIMENSIONADO (ACEDIM) 6.-Hoja de Despacho (Packing List)

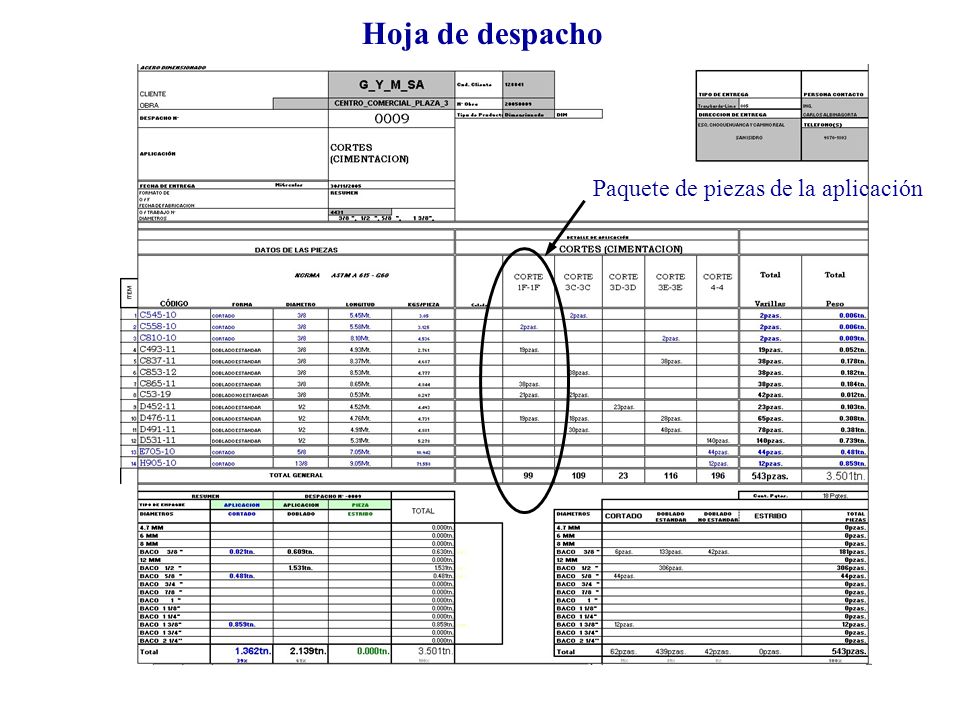

41 Hoja de despacho

42 Paquete de piezas de la aplicación

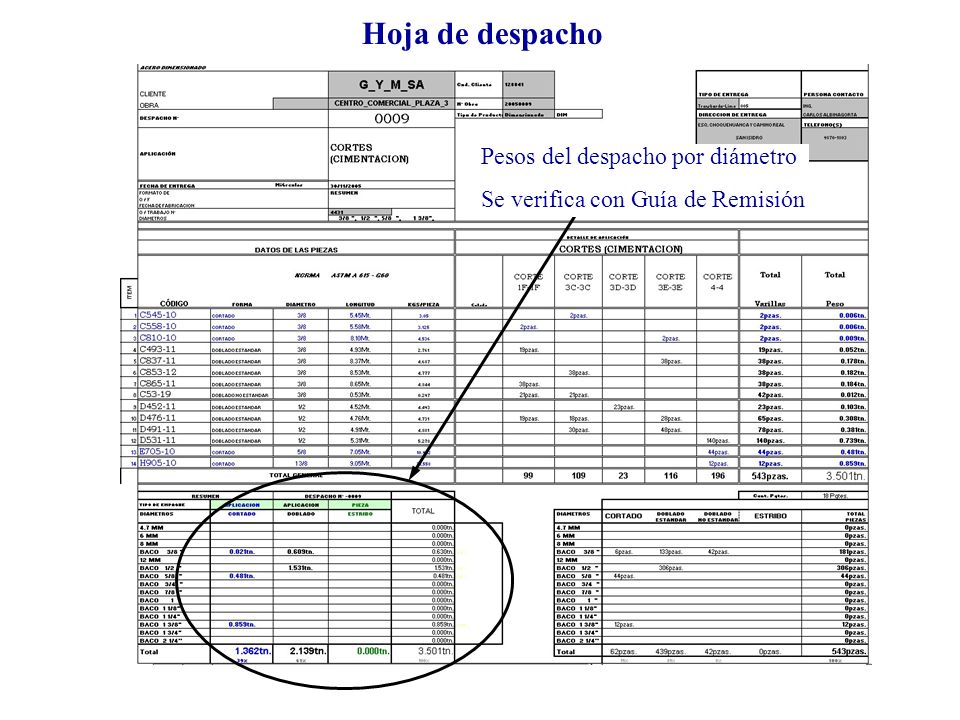

43 Hoja de despacho Pesos del despacho por diámetro Se verifica con Guía de Remisión

44 ACERO DIMENSIONADO (ACEDIM) Procesos en la Ingeniería de Detalle 1.Recepción de Planos Originales 2.Estudio de Planos Originales 3.Detallamiento – Información oportuna 4.Planos de Detalle y de Colocación de Acero 5.Lista de Despiece 6.Hoja de Despacho (Packing List) 7.Guía de Remisión 8.Empaquetado – Etiquetado 9.Descarga y almacenamiento

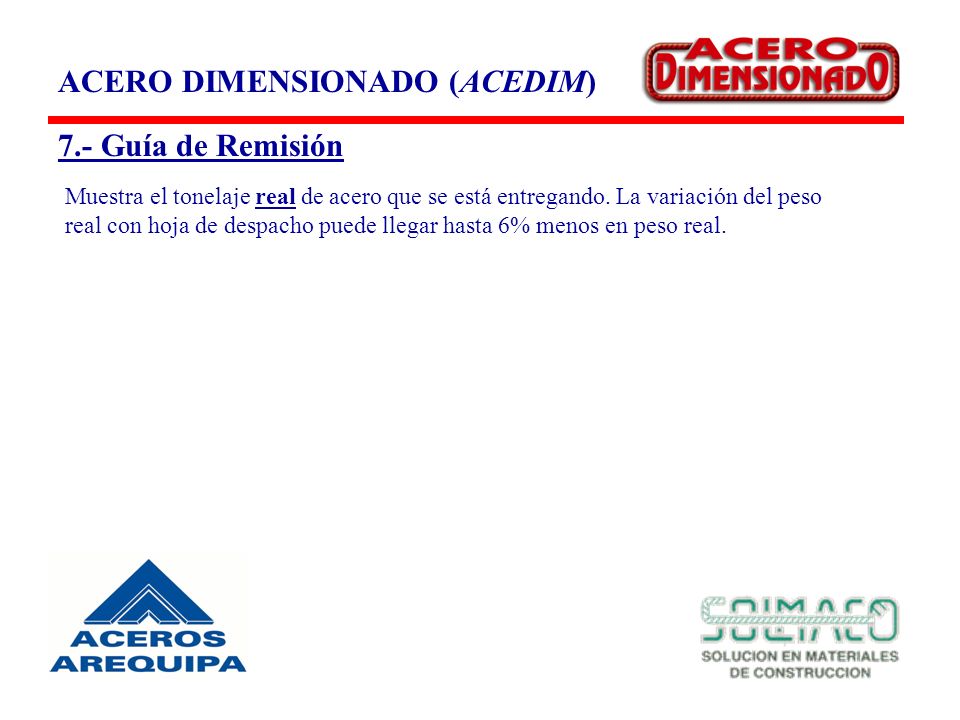

45 ACERO DIMENSIONADO (ACEDIM) 7.- Guía de Remisión Muestra el tonelaje real de acero que se está entregando. La variación del peso real con hoja de despacho puede llegar hasta 6% menos en peso real.

46 Guía de Remisión Pesos reales del despacho. Debe ser hasta 6% menos de la Hoja de Despacho.

47 ACERO DIMENSIONADO (ACEDIM) 7.- Guía de Remisión Comparemos los pesos entre la guía de remisión mostrada y su hoja de despacho :

48 ACERO DIMENSIONADO (ACEDIM) Procesos en la Ingeniería de Detalle 1.Recepción de Planos Originales 2.Estudio de Planos Originales 3.Detallamiento – Información oportuna 4.Planos de Detalle y de Colocación de Acero 5.Lista de Despiece 6.Hoja de Despacho (Packing List) 7.Guía de Remisión 8.Empaquetado – Etiquetado 9.Descarga y almacenamiento

49 ACERO DIMENSIONADO (ACEDIM) 8.-Empaquetado y Etiquetado Existen 2 tipos de Empaquetado 8.1 Empaquetado por Pieza : Ideal en estructuras repetitivas.

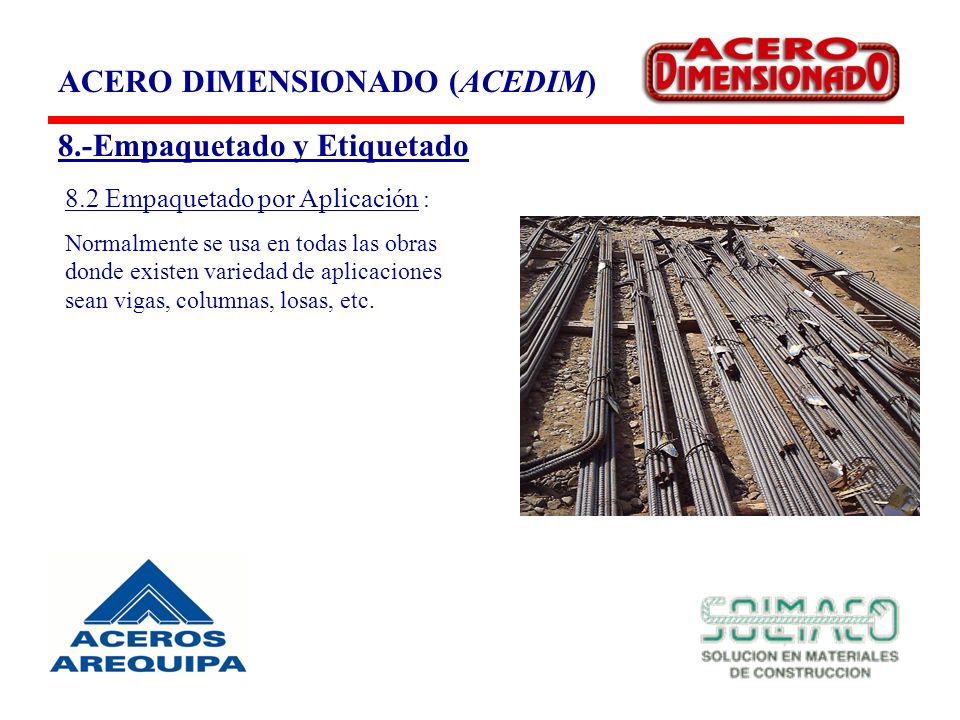

50 ACERO DIMENSIONADO (ACEDIM) 8.-Empaquetado y Etiquetado 8.2 Empaquetado por Aplicación : Normalmente se usa en todas las obras donde existen variedad de aplicaciones sean vigas, columnas, losas, etc.

51 ACERO DIMENSIONADO (ACEDIM) 8.-Empaquetado y Etiquetado 8.3 Etiquetado Todos los tipos de empaquetados se identifican con una etiqueta, por lo tanto juntos con la Hoja de Despacho es una herramienta de gran ayuda para controlar la llegada del material. Las etiquetas dan la información necesaria para que el operario pueda ubicar la pieza en los planos de instalación.

52 Etiqueta de muestra ACERO DIMENSIONADO (ACEDIM)

53 8.-Codificación de Piezas Las piezas suministradas son codificadas para su fácil ubicación en los planos de detalle y de colocación de acero, donde se detalla la estructura a la cual pertenecen.

54 ACERO DIMENSIONADO (ACEDIM) 8.-Codificación de Piezas Una pieza (código) se describe de la siguiente manera : Código de la pieza : D (23 unid.) Diámetro de la pieza : 1/2x2.25mts – 12 (23 unid.) Longitud de corte : Forma de doblado : Cantidad Cuadro de Formas

55 ACERO DIMENSIONADO (ACEDIM) Procesos en la Ingeniería de Detalle 1.Recepción de Planos Originales 2.Estudio de Planos Originales 3.Detallamiento – Información oportuna 4.Planos de Detalle y de Colocación de Acero 5.Lista de Despiece 6.Hoja de Despacho (Packing List) 7.Guía de Remisión 8.Empaquetado – Etiquetado 9.Descarga y almacenamiento

56 ACERO DIMENSIONADO (ACEDIM) 9.- Descarga y almacenamiento + Entrega de Acedim = Acero Dimensionado Barras codificadas + Hoja de Despacho En 3 copias Guía de Remisión Las entregas de Acedim llegan con la siguiente información:

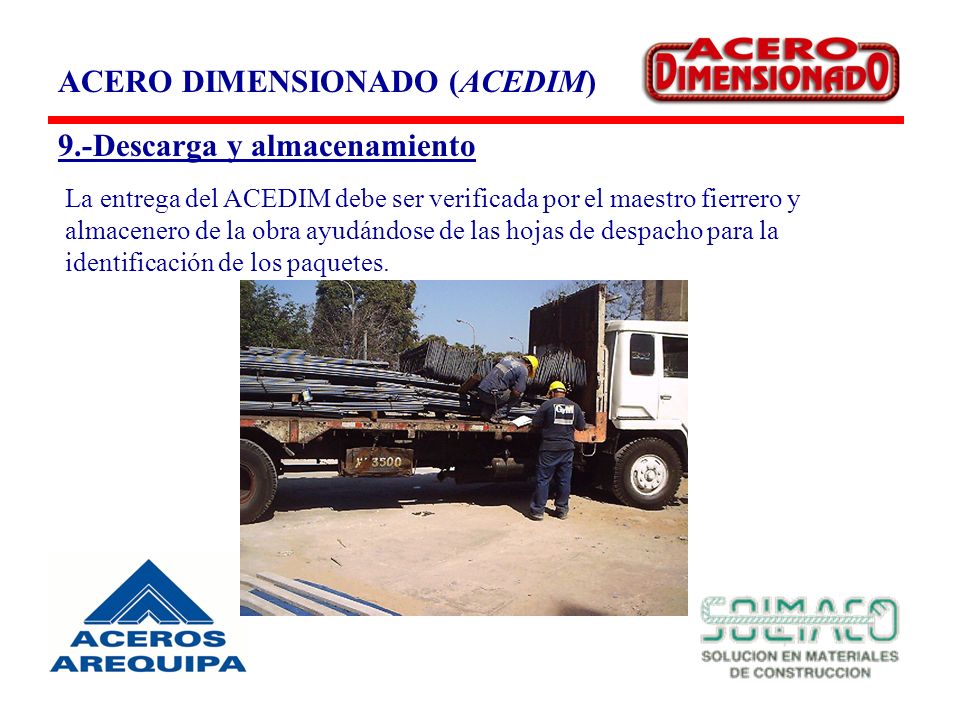

57 ACERO DIMENSIONADO (ACEDIM) 9.-Descarga y almacenamiento La entrega del ACEDIM debe ser verificada por el maestro fierrero y almacenero de la obra ayudándose de las hojas de despacho para la identificación de los paquetes.

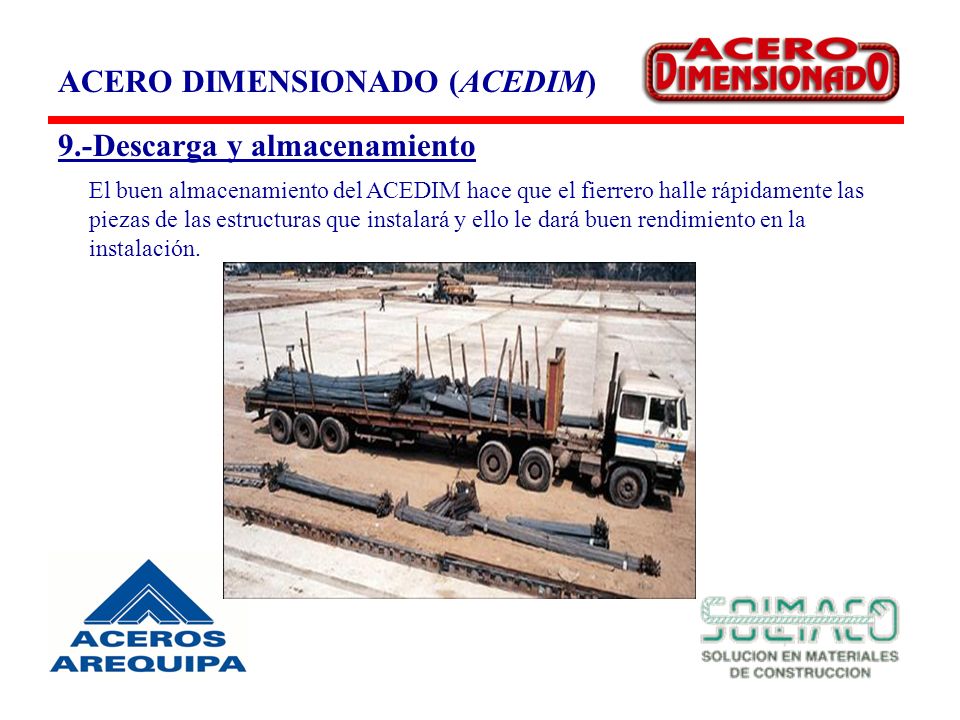

58 ACERO DIMENSIONADO (ACEDIM) 9.-Descarga y almacenamiento El buen almacenamiento del ACEDIM hace que el fierrero halle rápidamente las piezas de las estructuras que instalará y ello le dará buen rendimiento en la instalación.

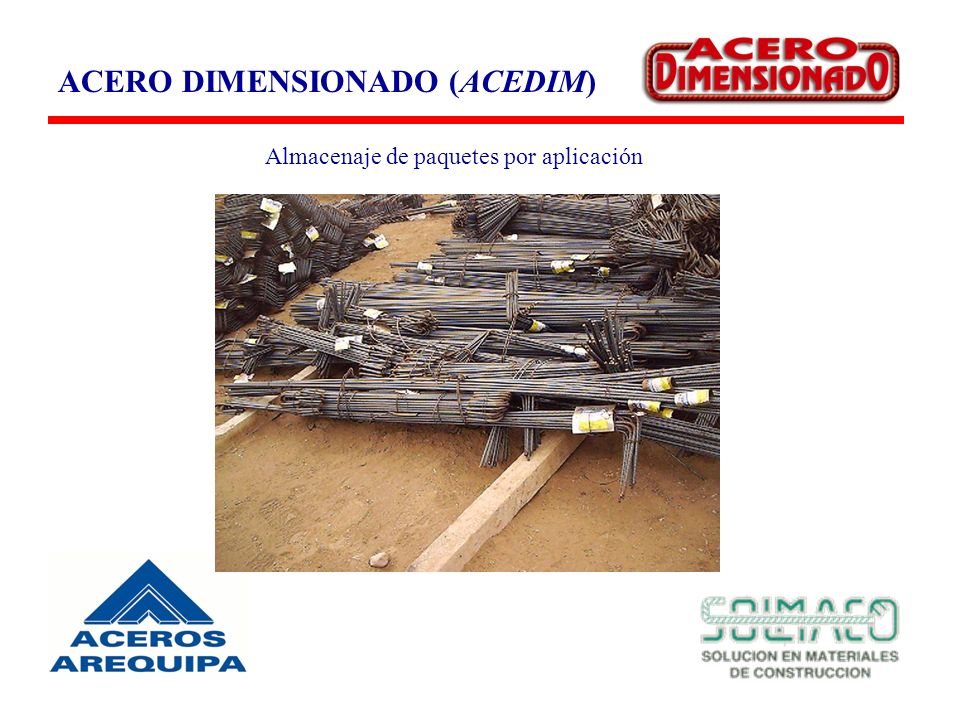

59 ACERO DIMENSIONADO (ACEDIM) Almacenaje de paquetes por aplicación

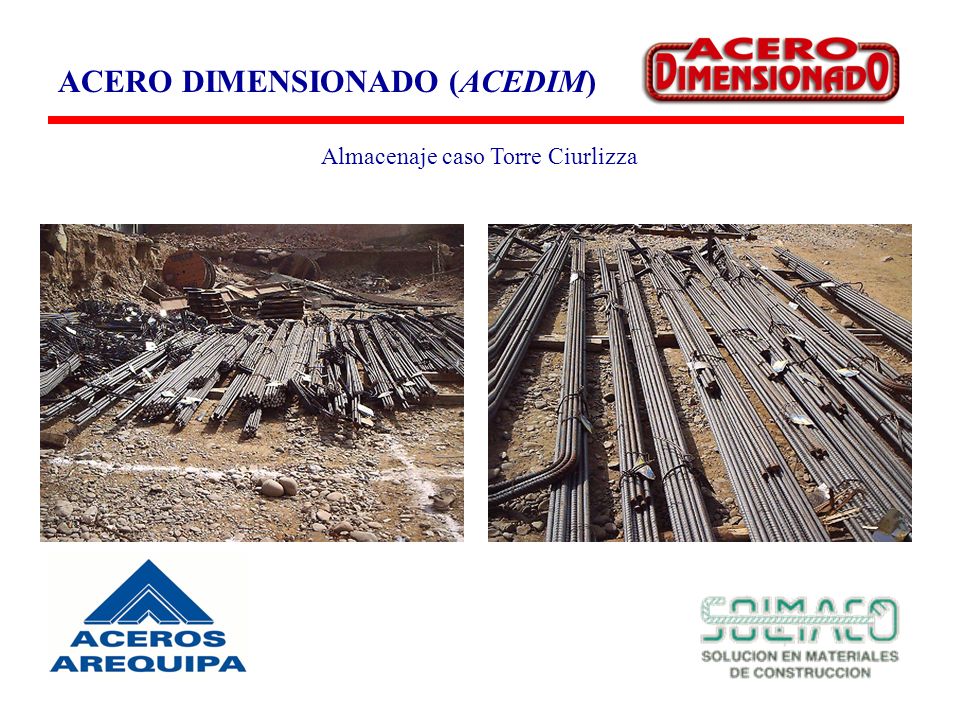

60 ACERO DIMENSIONADO (ACEDIM) Almacenaje caso Torre Ciurlizza

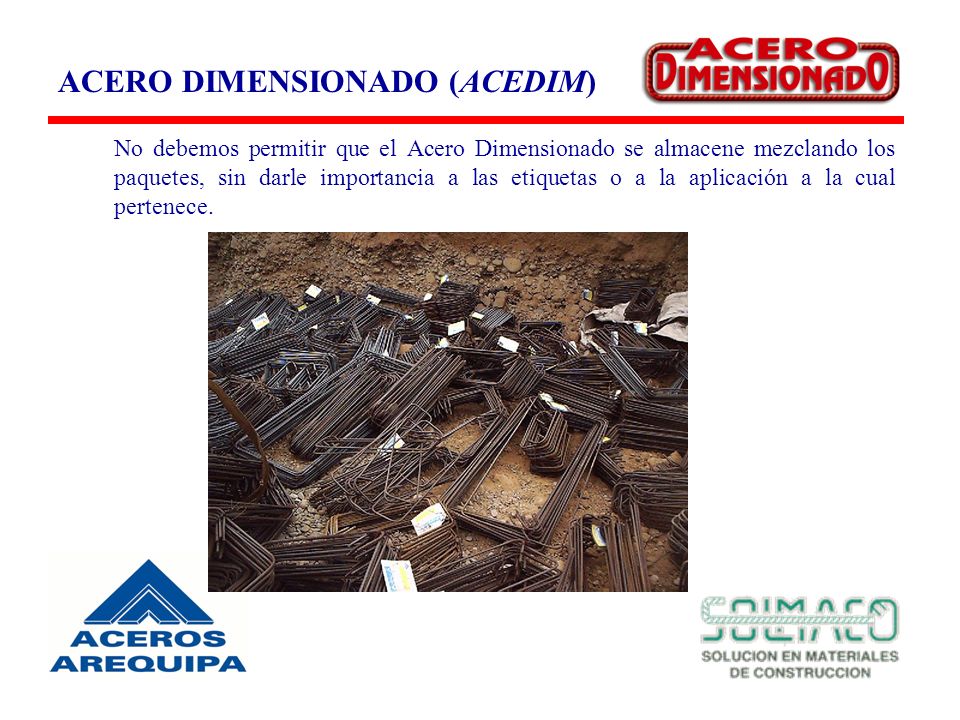

61 ACERO DIMENSIONADO (ACEDIM) No debemos permitir que el Acero Dimensionado se almacene mezclando los paquetes, sin darle importancia a las etiquetas o a la aplicación a la cual pertenece.

62 ACERO DIMENSIONADO (ACEDIM) Camión grúa dejando ACEDIM en la obra Baltamar

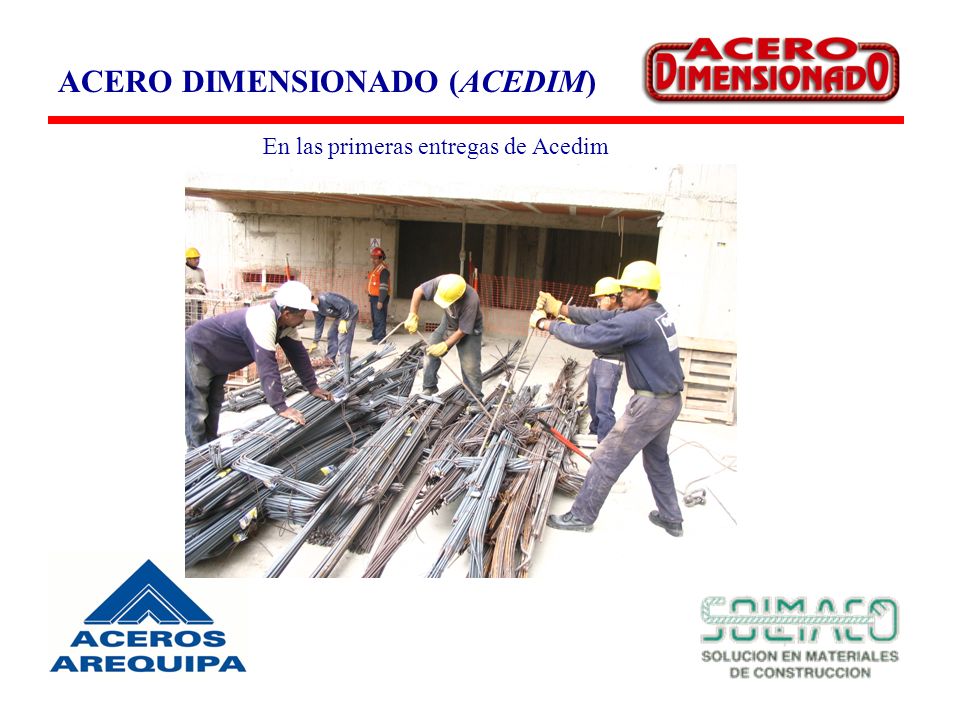

63 ACERO DIMENSIONADO (ACEDIM) En las primeras entregas de Acedim

64 DESCARGA – TRASLADO Y CONTEO ACEDIM 3 hh/tn hh/kg

65

66 ACERO DIMENSIONADO (ACEDIM) ANÁLISIS COMPARATIVO DE COSTOS

67 ACERO DIMENSIONADO (ACEDIM)-OBRA MINERA SAN CRISTOBAL (S1, I1) ( S2, I2)

68 ACERO DIMENSIONADO (ACEDIM) -OBRA MINERA SAN CRISTOBAL

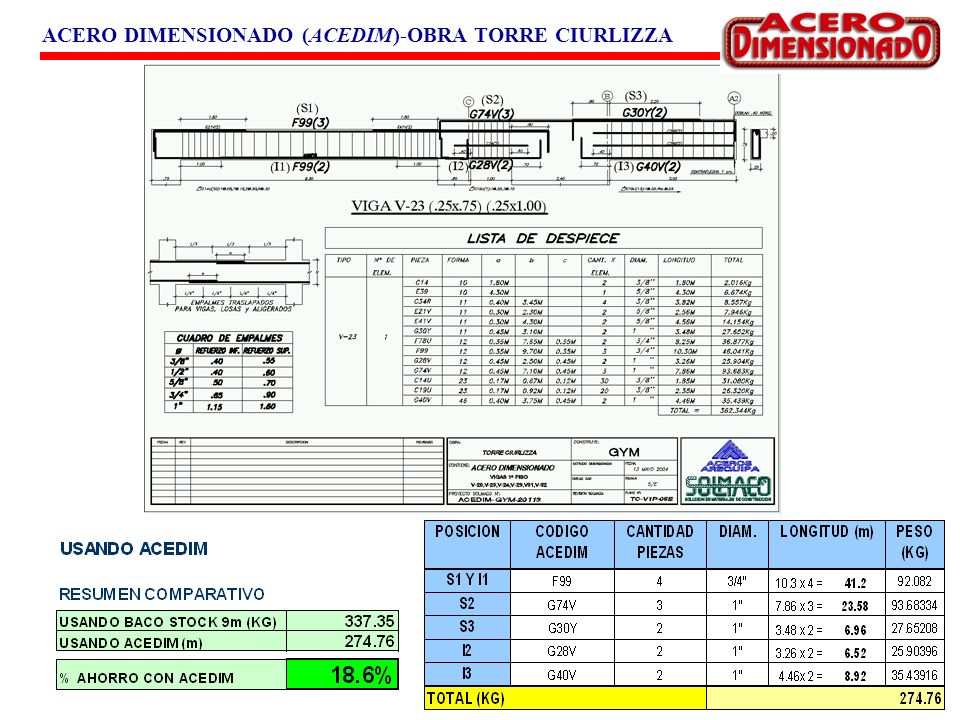

69 ACERO DIMENSIONADO (ACEDIM)-OBRA TORRE CIURLIZZA

70

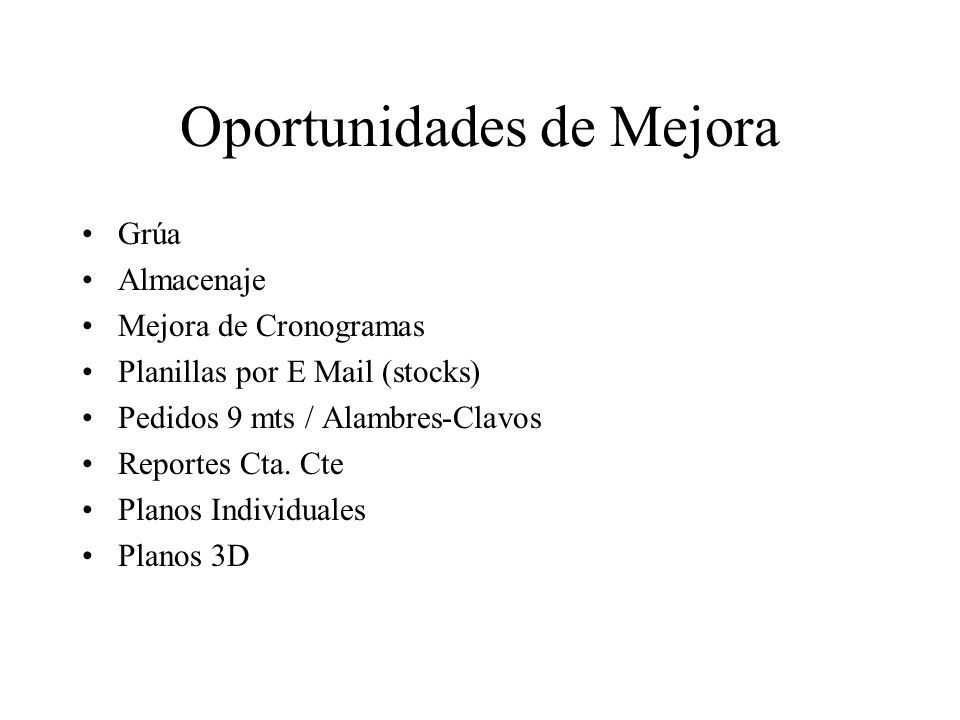

71 Oportunidades de Mejora Grúa Almacenaje Mejora de Cronogramas Planillas por E Mail (stocks) Pedidos 9 mts / Alambres-Clavos Reportes Cta. Cte Planos Individuales Planos 3D
