Hardware del PC.

Presentación del tema: "Hardware del PC."— Transcripción de la presentación:

1 Hardware del PC

2 Carcasas Slimsize Sobremesa Minitorre Torre Barebone Servidor

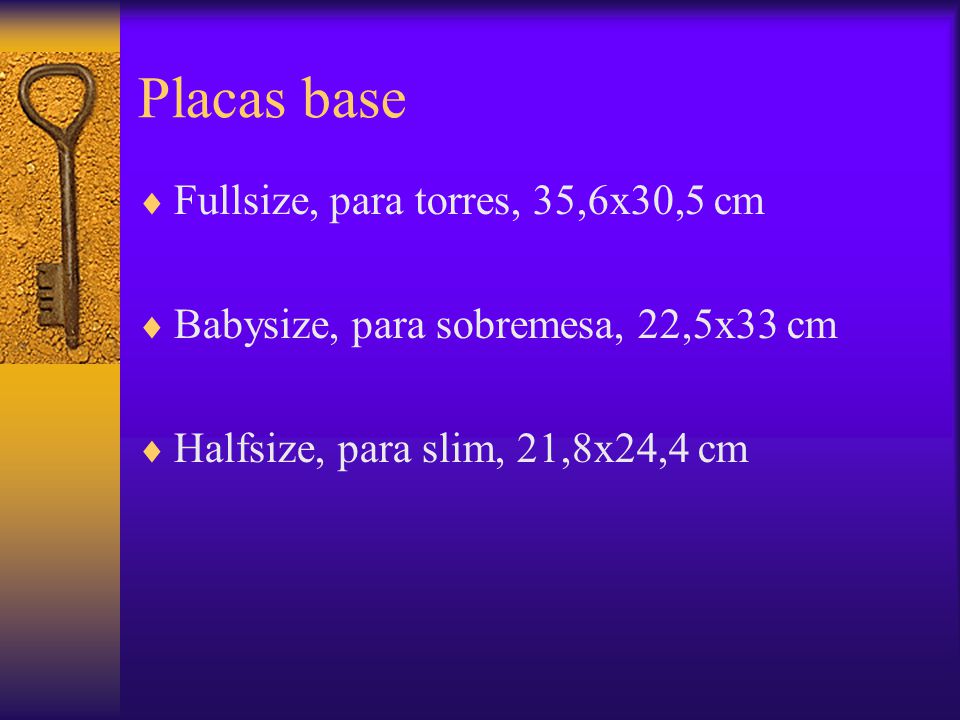

3 Placas base Fullsize, para torres, 35,6x30,5 cm
Babysize, para sobremesa, 22,5x33 cm Halfsize, para slim, 21,8x24,4 cm

4 Placas base ATX Se las supone de más fácil ventilación y menos maraña de cables que las Baby-AT, debido a la colocación de los conectores. Para ello, el microprocesador suele colocarse cerca del ventilador de la fuente de alimentación y los conectores para discos cerca de los extremos de la placa. La diferencia "a ojo descubierto" con las AT se encuentra en sus conectores, que suelen ser más (por ejemplo, con USB o con FireWire), están agrupados y tienen el teclado y ratón en clavijas mini- DIN como ésta: . Además, reciben la electricidad mediante un conector formado por una sola pieza.

5 Placas base Baby-AT Fue el estándar absoluto durante años. Define una placa de unos 220x330 mm, con unas posiciones determinadas para el conector del teclado, los slots de expansión y los agujeros de anclaje a la caja, así como un conector eléctrico dividido en dos piezas. Estas placas son las típicas de los ordenadores "clónicos" desde el 286 hasta los primeros Pentium. Con el auge de los periféricos (tarjeta sonido, CD-ROM, discos extraíbles...) salieron a la luz sus principales carencias: mala circulación del aire en las cajas (uno de los motivos de la aparición de disipadores y ventiladores de chip) y, sobre todo, una maraña enorme de cables que impide acceder a la placa sin desmontar al menos alguno. Para identificar una placa Baby-AT, lo mejor es observar el conector del teclado, que casi seguro que es una clavija DIN ancha, como las antiguas de HI-FI; vamos, algo así: ; o bien mirar el conector que suministra la electricidad a la placa, que deberá estar dividido en dos piezas, cada una con 6 cables, con 4 cables negros (2 de cada una) en el centro.

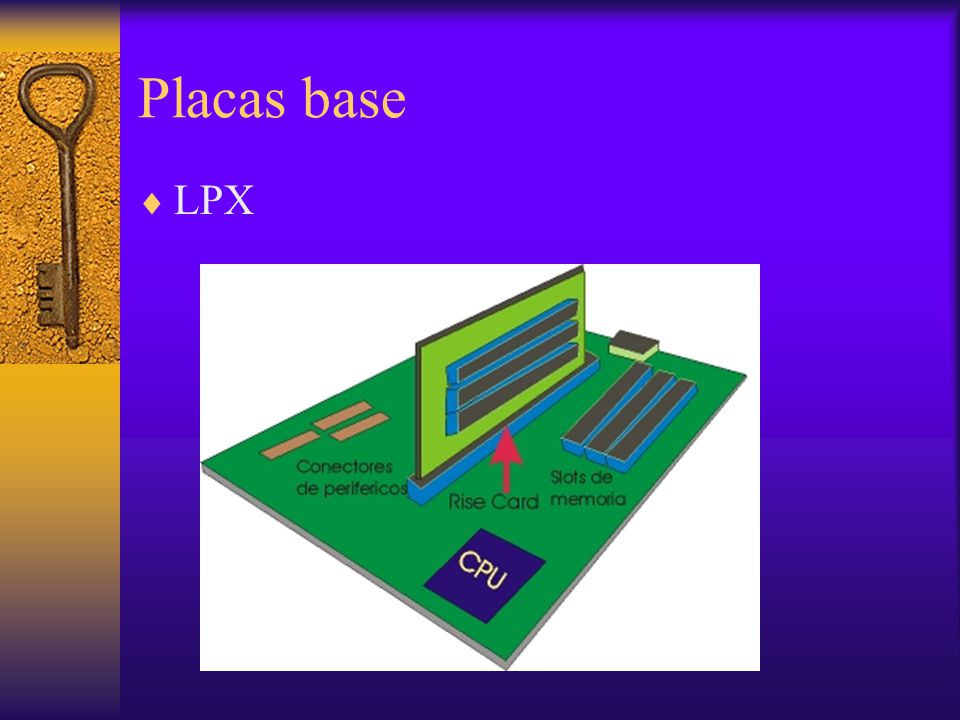

6 Placas base LPX Estas placas son de tamaño similar a las Baby-AT, aunque con la peculiaridad de que los slots para las tarjetas de expansión no se encuentran sobre la placa base, sino en un conector especial en el que están pinchadas, la riser card. De esta forma, una vez montadas, las tarjetas quedan paralelas a la placa base, en vez de perpendiculares como en las Baby-AT; es un diseño típico de ordenadores de sobremesa con caja estrecha (menos de 15 cm de alto), y su único problema viene de que la riser card no suele tener más de dos o tres slots, contra cinco en una Baby-AT típica.

7 Componentes de la Placa base
BIOS Pila Zócalo del microprocesador Buses internos (slots de expansión) Chipset Alimentación de la placa Procesador Ranuras de memoria

8 Componentes de la Placa base
BIOS Pila Zócalo del microprocesador Buses internos (slots de expansión) Chipset Alimentación de la placa Procesador Ranuras de memoria

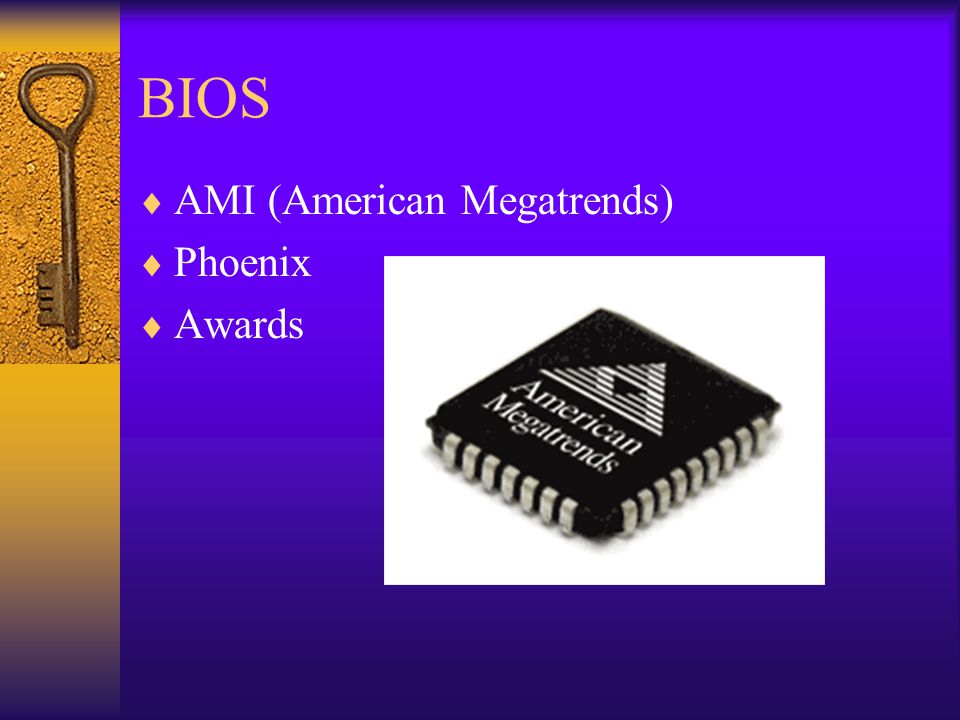

9 BIOS AMI (American Megatrends) Phoenix Awards

10 BIOS: Funciones Almacenamiento en CMOS de parámetros: tipo disco duro, fecha y hora del sistema Detección automática de dispositivos plug&play. Gestión de la energía mediante estándares APM (Advanced Power Management) Configuración del procesador a través de la propia BIOS

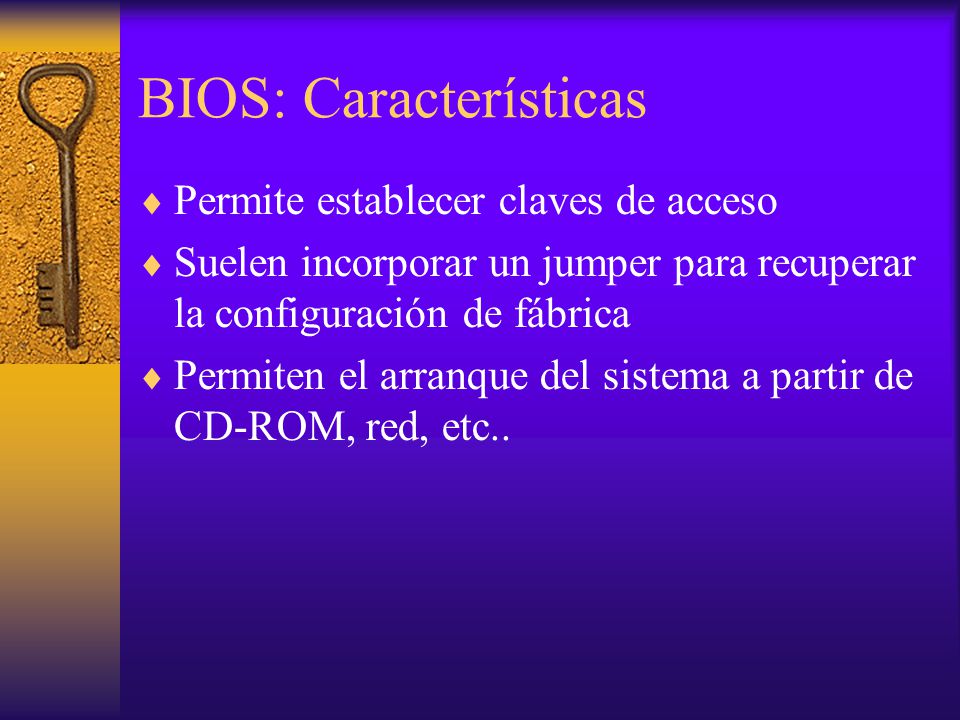

11 BIOS: Características
Permite establecer claves de acceso Suelen incorporar un jumper para recuperar la configuración de fábrica Permiten el arranque del sistema a partir de CD-ROM, red, etc..

12 BIOS: Proceso de arranque
Al arrancar la BIOS establece una comprobación autómatica de encendido POST (Power On Self Test): Memoria - Procesador Teclado - Discos duros Si se detecta algún error la BIOS responde con pitidos. El número de pitidos determina el error

13 Componentes de la Placa base
BIOS Pila Zócalo del microprocesador Buses internos (slots de expansión) Chipset Alimentación de la placa Procesador Ranuras de memoria

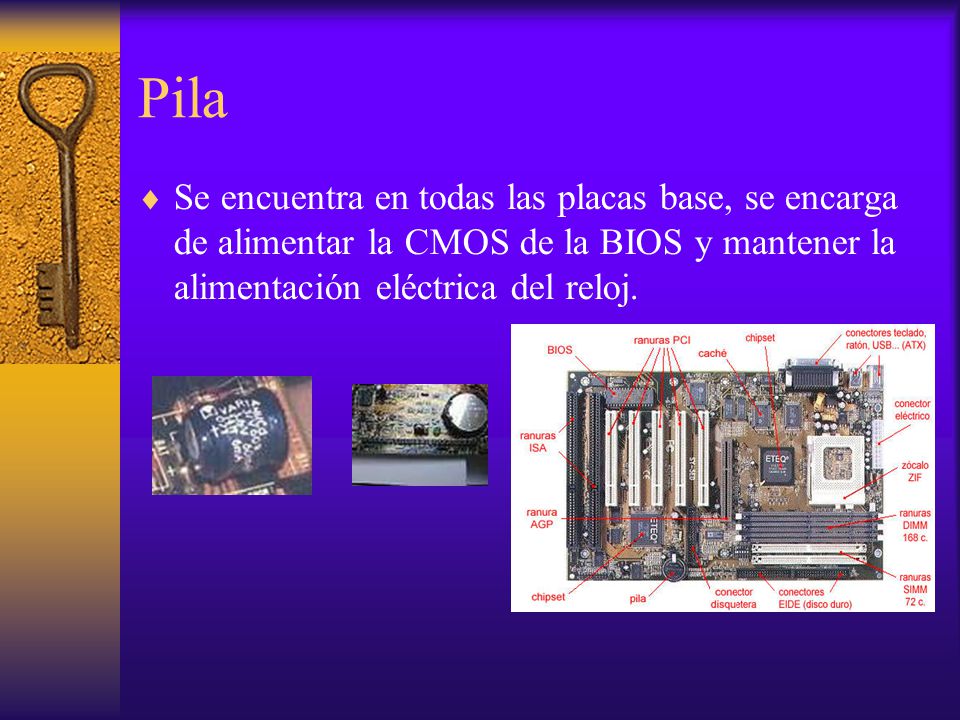

14 Pila Se encuentra en todas las placas base, se encarga de alimentar la CMOS de la BIOS y mantener la alimentación eléctrica del reloj. La pila básicamente es un acumulador que mantiene la energia eléctrica de BIOS cuando se apaga el ordenador. Sin ella tendríamos que reprogramarla cada vez que encendieramos. Se trata de un acumulador, pues se recarga cuando el ordenador está encendido. Sin embargo, con el paso de los años pierde poco a poco esta capacidad (como todas las baterías recargables) y llega un momento en que hay que cambiarla. Esto, que ocurre entre 2 y 6 años después de la compra del ordenador, puede vaticinarse observando si la hora del ordenador "se retrasa" más de lo normal. Para cambiarla, apunte todos los parámetros de la BIOS para reescribirlos luego, saque la pila (usualmente del tipo de botón grande o bien cilíndrica como la de la imagen), llévela a una tienda de electrónica y pida una exactamente igual. O bien lea el manual de la placa base para ver si tiene unos conectores para enchufar pilas externas; si es así, apunte de qué modelo se trata y cómprelas.

15 Componentes de la Placa base
BIOS Pila Zócalo del microprocesador Buses internos (slots de expansión) Chipset Alimentación de la placa Procesador Ranuras de memoria

16 Zócalo del procesador PGA (Pin Grid Array), 286, 386, 486
ZIF (Zero Insertion Force), Pentium SLOT, Pentium II y posteriores

17 Zócalo del procesador

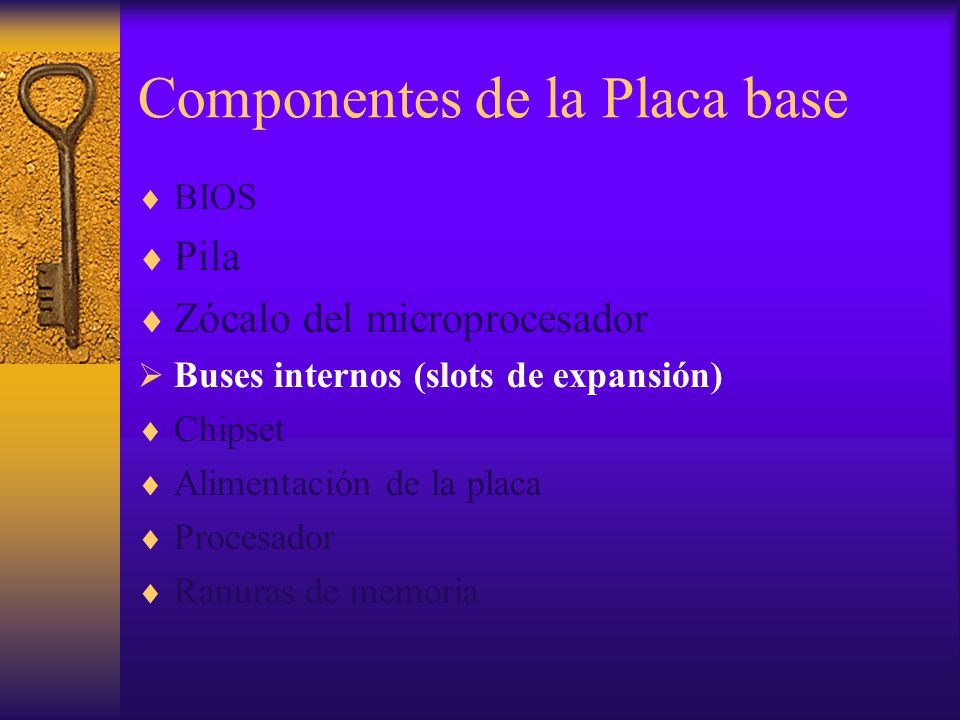

18 Componentes de la Placa base
BIOS Pila Zócalo del microprocesador Buses internos (slots de expansión) Chipset Alimentación de la placa Procesador Ranuras de memoria

19 Buses internos: FSB También conocido como bus de sistema o bus de la placa Recorre y conecta todos los dispositivos de la placa base A mas Mhz más velocidad de funcionamiento Esta frecuencia condicionará el resto de elementos de la placa: memoria, discos etc Las frecuencias habituales son: 333, 400, 533 y 800 Mhz, para Pemtium IV

20 Buses internos: Tipos Bus PC. 62 hilos, 20 para direcciones y 8 para datos. Ordenadores XT Bus AT o ISA (Industry Standard Architecture). Bus PC mejorado, está muy extendido. Ordenadores AT Bus EISA (Extended ISA). Mejora el rendimiento ya que aumenta el ancho de banda. Bus datos de 8, 16 y 32 hilos. Permite multiproceso real ya que incorpora varios buses dentro del sistema. Bus MCA. (Micro Channel Architecture). Bus de 32 bits datos, no es compatible con ISA, no está muy extendido. Bus VESA VLB. Bus de 32 bits datos creado por VESA (Video Electronics Association). Permite conectar la tarjeta de video directamente al procesador sin pasar por la placa (caminos independientes). Bus PCI. Muy extendido debido a que mejora el ancho de banda. 32 hasta 64 bits datos y 400 Mbps

21 Buses internos: Tipos Bus PCI. El ancho de banda permite configurar automáticamente dispositivos en caliente, Plug & Play (PnP) Bus PCMCIA. Son dispositivos extraibles, desarrollado por PCMCIA (Personal Computer Memory Card International Association). Bus USB. Bus de última generación. Se montan sobre placas cuya velocidad es de 166Mhz, procesadores Pentium II y III Bus SCSI. Permite una transferencia muy rápida de datos, permite conectar múltiples dispositivos. No es muy común en PC. Se debe añadir mediante una ranura de expansión Bus AGP. Se utilizan para conectar exclusivamente tarjetas gráficas de última generación. Ancho de banda de 64 bits (ó x2, x4)

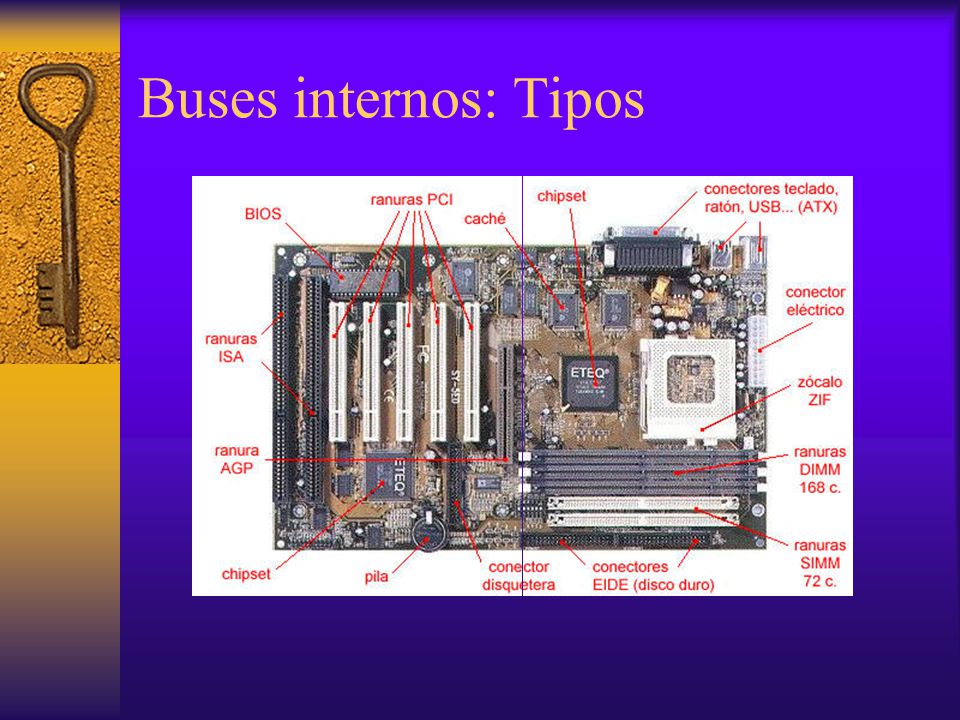

22 Buses internos: Tipos

23 Buses internos: Tipos

24 Buses internos: Tipos

25 Componentes de la Placa base
BIOS Pila Zócalo del microprocesador Buses internos (slots de expansión) Chipset Alimentación de la placa Procesador Ranuras de memoria

26 Chipset: Definición Elemento encargado del control de transferencias de información en la placa base La velocidad de transferencia de la placa está ligada a este componente Podemos defirnirlo como un conjunto de chips que cumplen una serie de funciones en la placa base

27 Chipset: Funciones El Chipset cumple con las siguientes funciones en la placa: Soporte para microprocesadores MMU (Memory Management Unit), memoria RAM y Caché Controlador IDE/ATA para discos duros y otros disp. Control de perífericos y E/S PIC RTC (Real Time Clock) Soporte para la gestión de energía DMA (Direct Memory Access) Controlador de infrarrojos, de teclado y de puerto PS/2 etc.

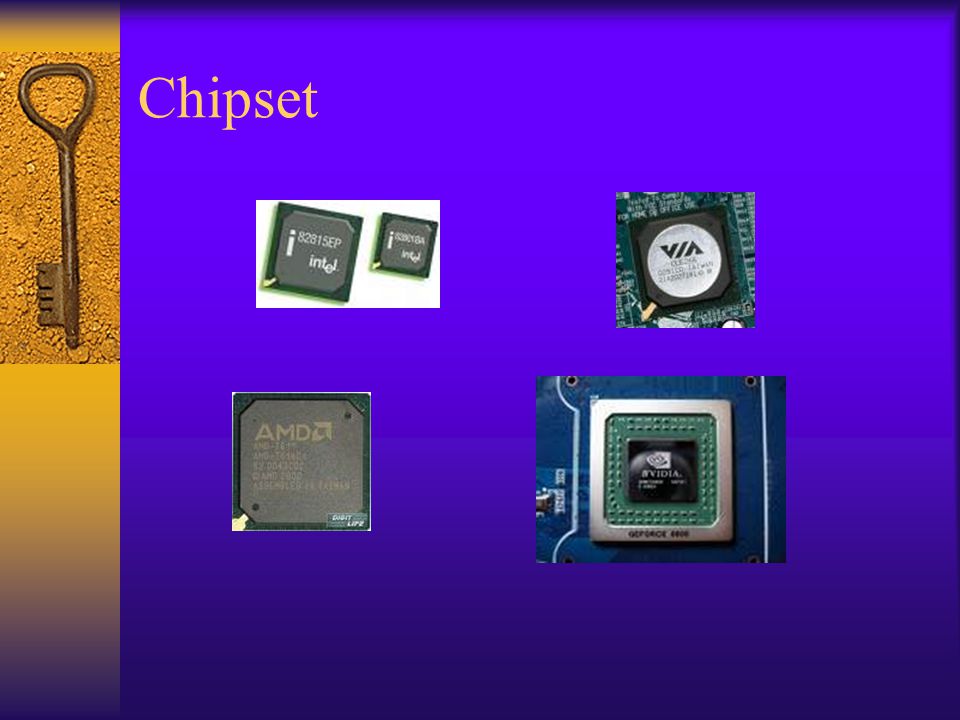

28 Chipset

29 Componentes de la Placa base
BIOS Pila Zócalo del microprocesador Buses internos (slots de expansión) Chipset Alimentación de la placa Procesador Ranuras de memoria

30 Alimentación de la placa base
La alimentación de la placa base se realiza a través de la fuente de alimentación SMM (Sytem Management Mode) se implementa en todos los ordenadores actuales APM (Advanced Power Management), se implementa a nivel de firmware en la BIOS ACPI (Advanced Configuration and Power Interface), se implementa a nivel del S.O

31 Alimentación de la placa base

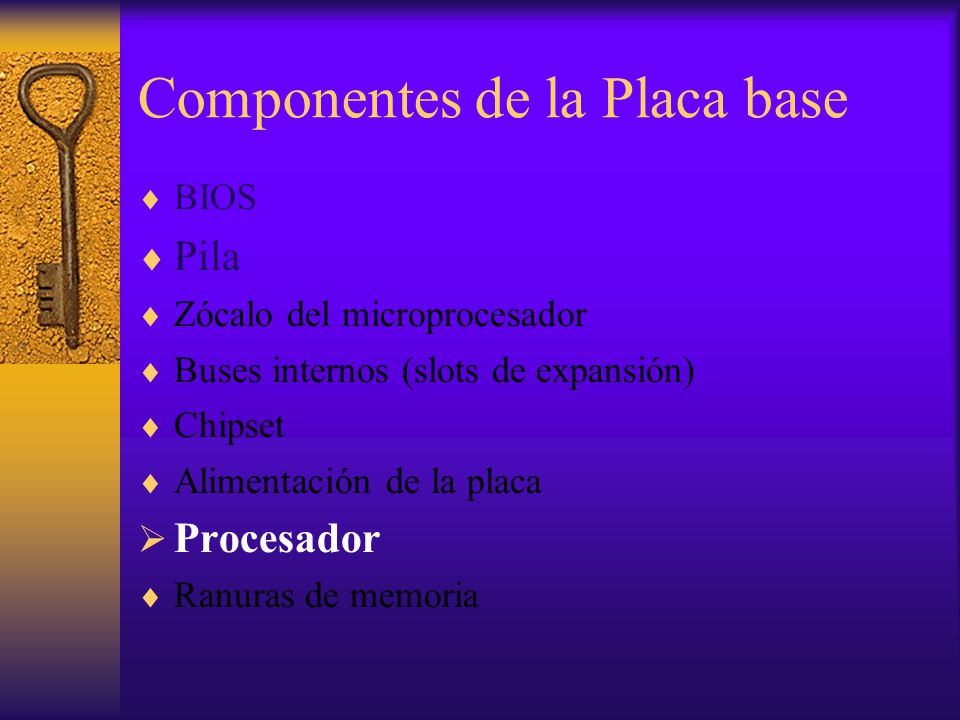

32 Componentes de la Placa base
BIOS Pila Zócalo del microprocesador Buses internos (slots de expansión) Chipset Alimentación de la placa Procesador Ranuras de memoria

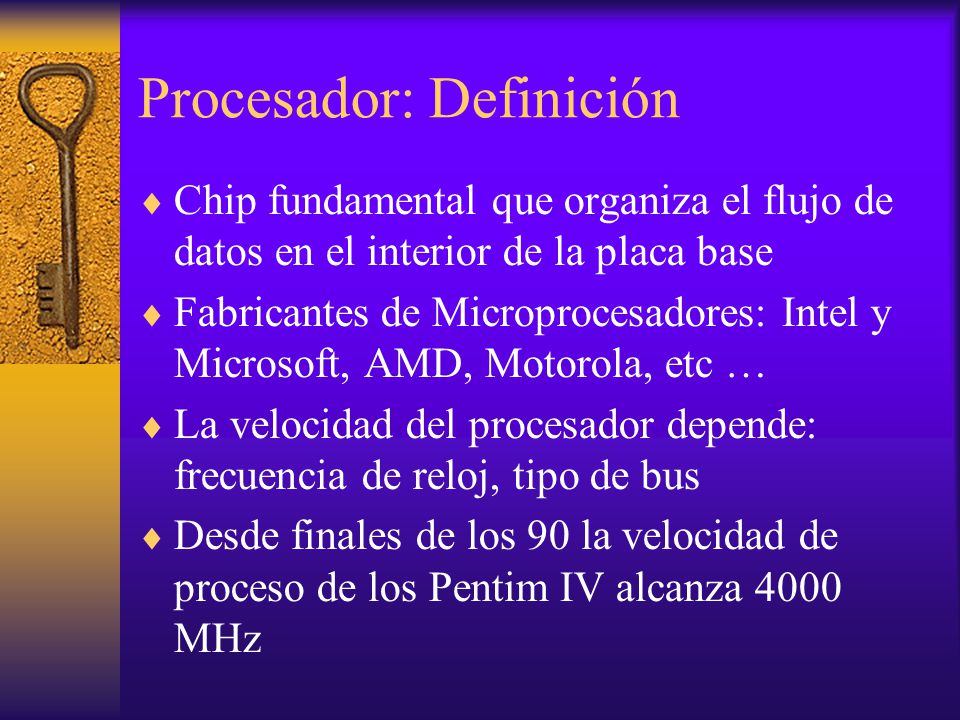

33 Procesador: Definición
Chip fundamental que organiza el flujo de datos en el interior de la placa base Fabricantes de Microprocesadores: Intel y Microsoft, AMD, Motorola, etc … La velocidad del procesador depende: frecuencia de reloj, tipo de bus Desde finales de los 90 la velocidad de proceso de los Pentim IV alcanza MHz

34 Procesador: Características
Nivel de integración. A mayor nivel de integración mayor rapidez, menor consumo y menor calor generado. Frecuencia de reloj, se mide en MHz (1 Hz = 1 ciclo/s) Velocidad de ejecución de las instrucciones (numero de ciclos por instrucción) Juego de instrucciones. A mayor juego, mayor complejidad del procesador Longitud de la palabra. Cantidad de información que se puede leer de memoria de una vez Ancho del bus de direcciones Numero de registros internos

35 Procesador: General Para la fabricación se utilizan semiconductores, materiales que sólo conducen la electricidad en condiciones especiales (Si, GaAs). La unidad más común para medir la velocidad de un procesador no son los MHz, sino los MIPS (millones de instrucciones por segundo), o los MegaFLOPS (millones de operaciones en coma flotante por segundo). El cuello de botella de todo sistema PC, es el bus- procesador-memoria. El procesador evoluciona rapidamente, la memoria lentamente.

36 Procesador: General Tres modos de funcionamiento:
Modo real. Funcionamiento como 8088 con 1Mbyte de memoria direccionable. Se sigue manteniendo por compatibilidad. Modo protegido. Fue introducido con el Se intenta superar 1Mbyte direccionable, multitarea, memoria virtual etc… Modo virtual. Es una emulación del modo real dentro del modo protegido, se introdujo con el 386. Técnicas: multiproceso, overclocking, hyper- threading.

37 Procesador
