BMC Medical Co., Ltd. Mayo de 2013 Curso de entrenamiento.

Presentaciones similares


Presentación del tema: "BMC Medical Co., Ltd. Mayo de 2013 Curso de entrenamiento."— Transcripción de la presentación:

1 BMC Medical Co., Ltd. Mayo de 2013 Curso de entrenamiento

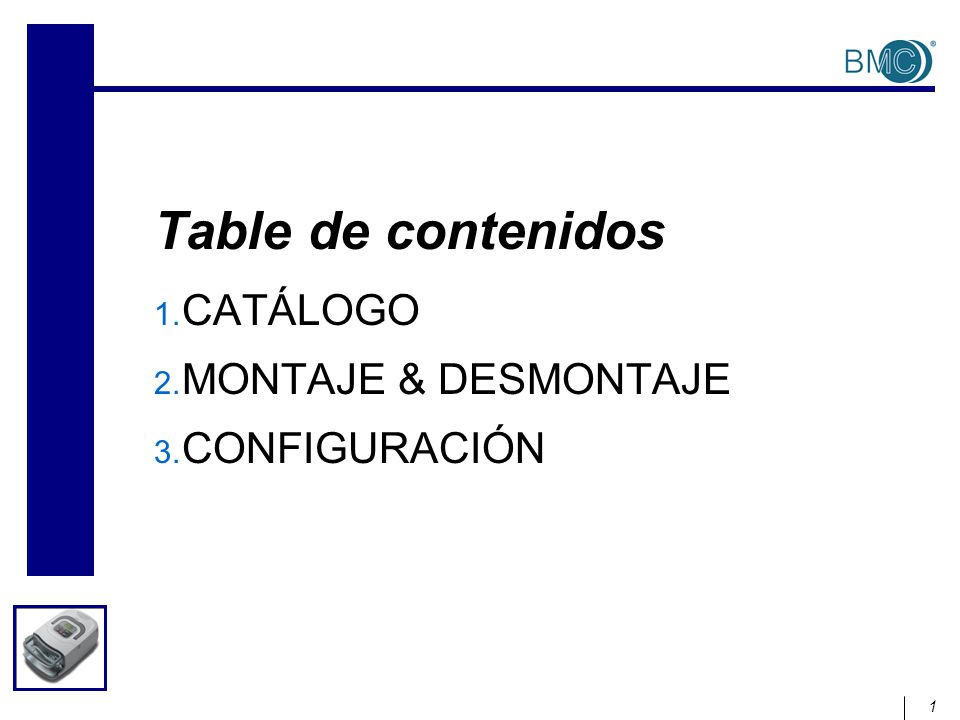

2 1 Table de contenidos 1. CATÁLOGO 2. MONTAJE & DESMONTAJE 3. CONFIGURACIÓN

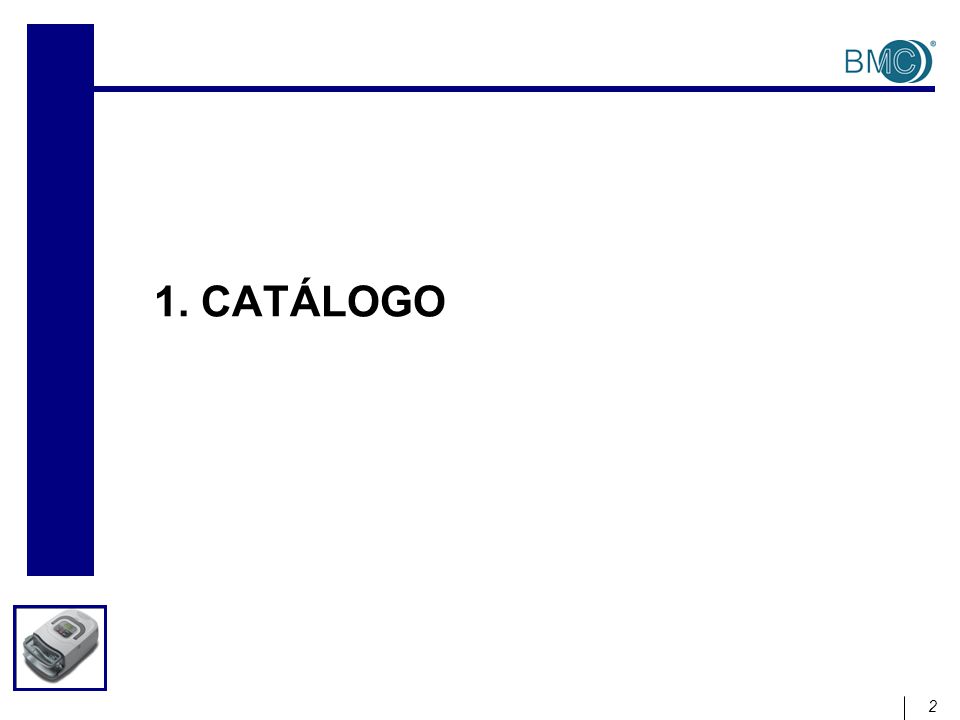

3 2 1. CATÁLOGO

4 3 RESmart AutoCPAP (APAP)

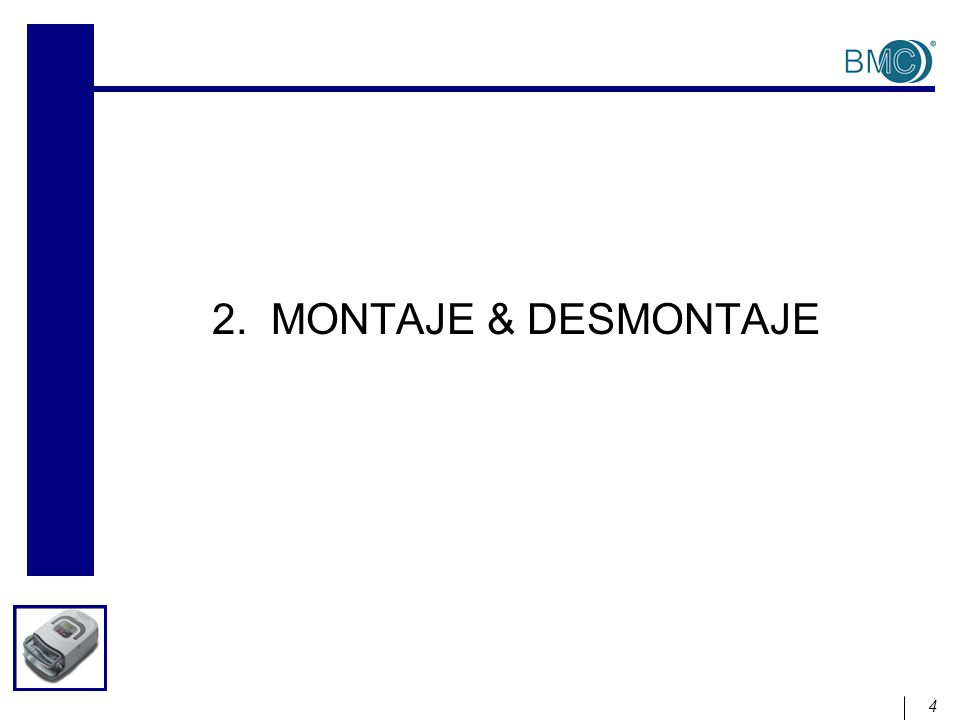

5 4 2. MONTAJE & DESMONTAJE

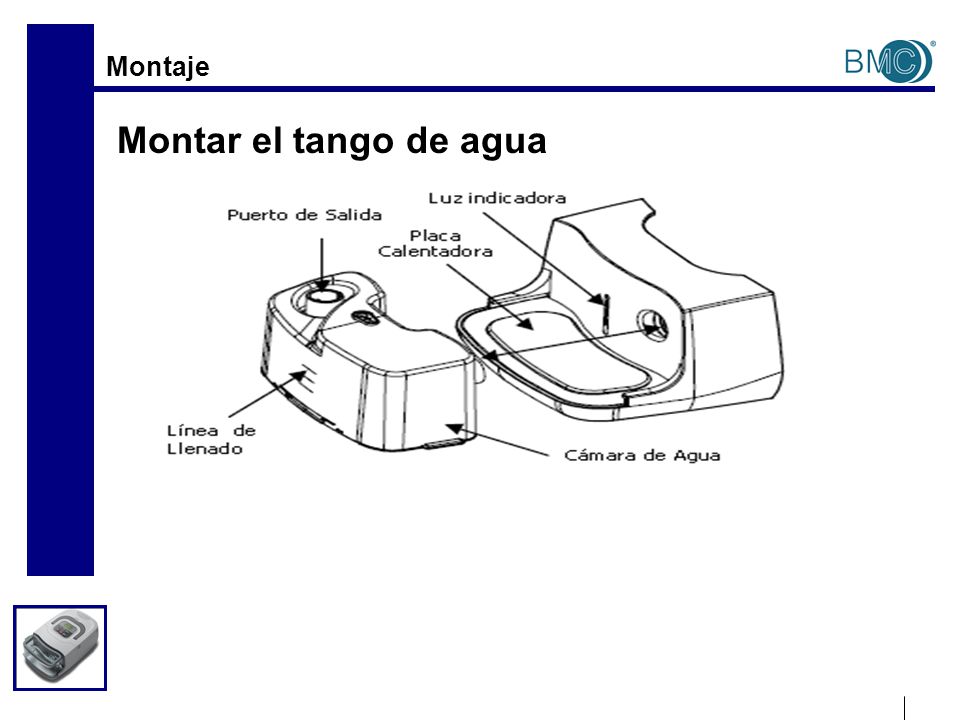

6 Montaje Montar el tango de agua

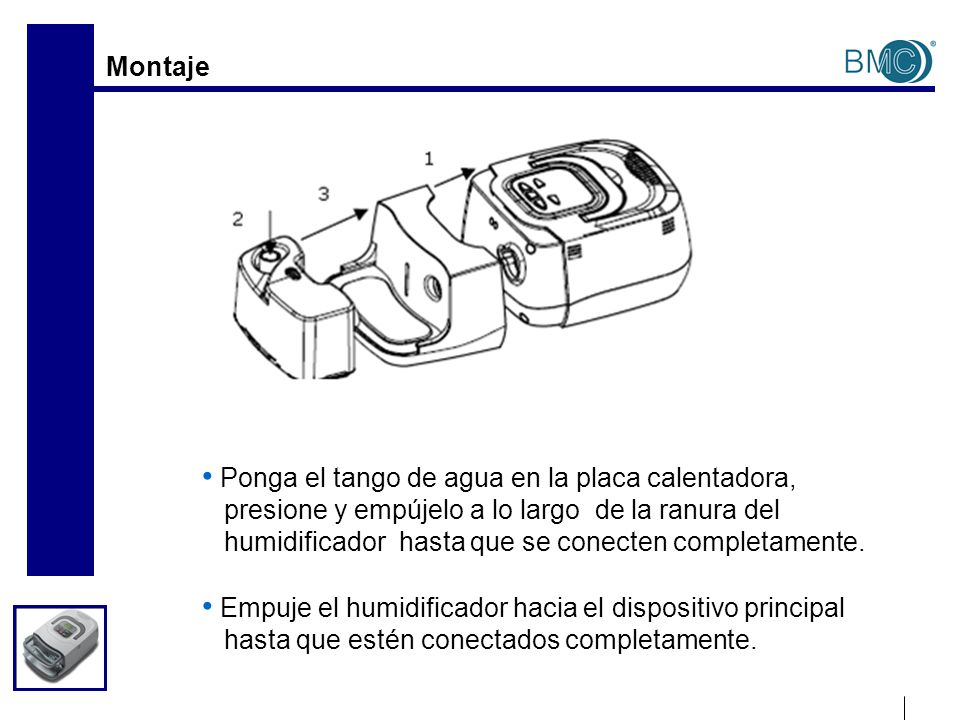

7 Montaje Ponga el tango de agua en la placa calentadora, presione y empújelo a lo largo de la ranura del humidificador hasta que se conecten completamente. Empuje el humidificador hacia el dispositivo principal hasta que estén conectados completamente.

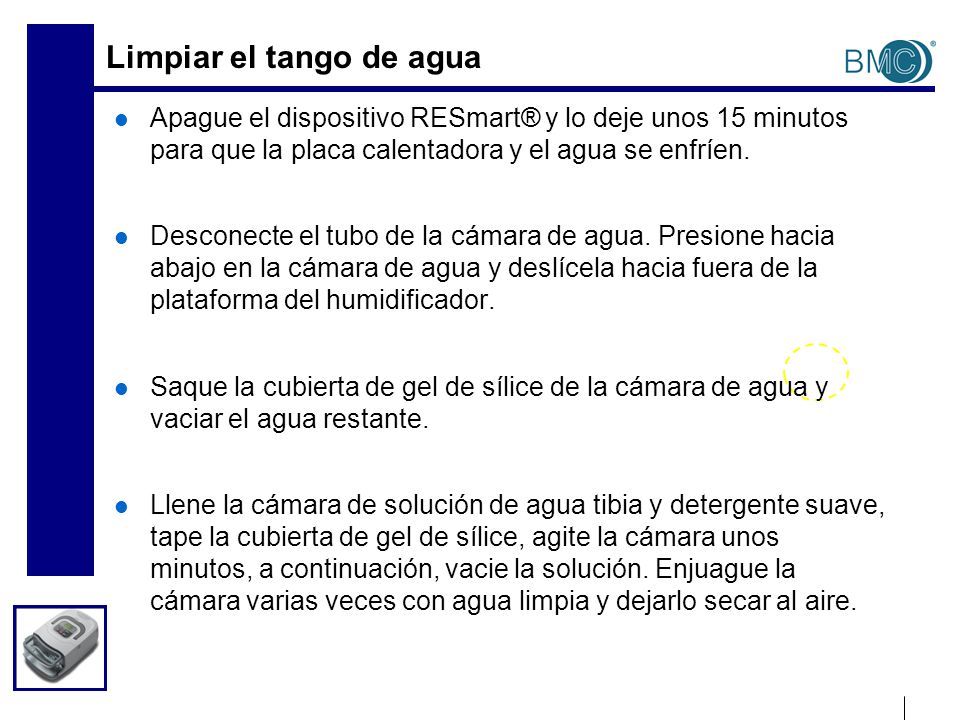

8 Apague el dispositivo RESmart® y lo deje unos 15 minutos para que la placa calentadora y el agua se enfríen. Desconecte el tubo de la cámara de agua. Presione hacia abajo en la cámara de agua y deslícela hacia fuera de la plataforma del humidificador. Saque la cubierta de gel de sílice de la cámara de agua y vaciar el agua restante. Llene la cámara de solución de agua tibia y detergente suave, tape la cubierta de gel de sílice, agite la cámara unos minutos, a continuación, vacie la solución. Enjuague la cámara varias veces con agua limpia y dejarlo secar al aire. Limpiar el tango de agua

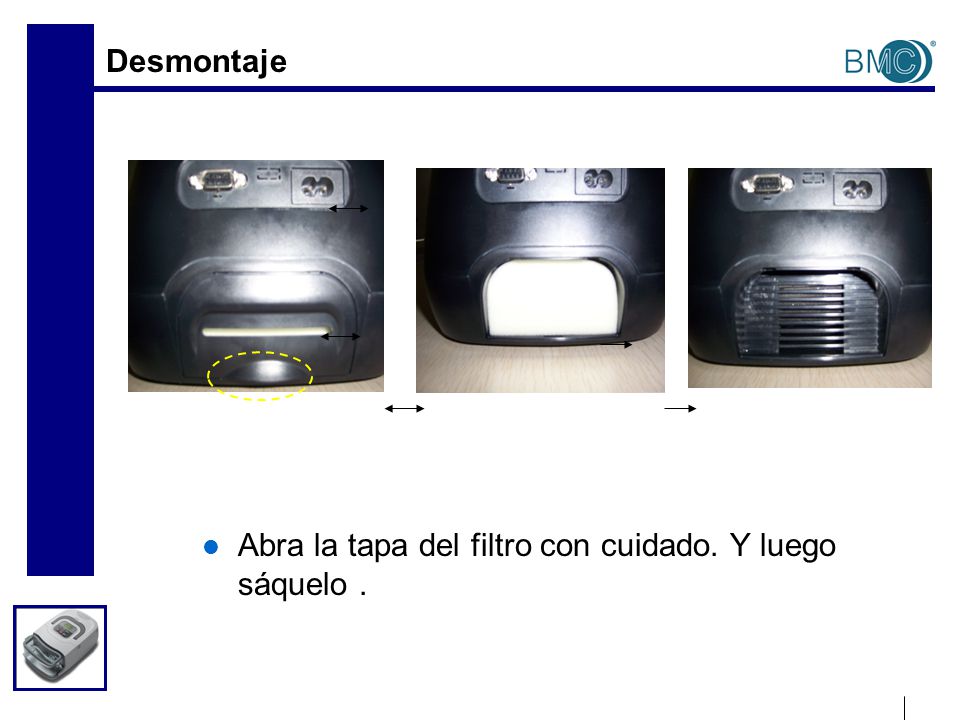

9 Desmontaje Abra la tapa del filtro con cuidado. Y luego sáquelo.

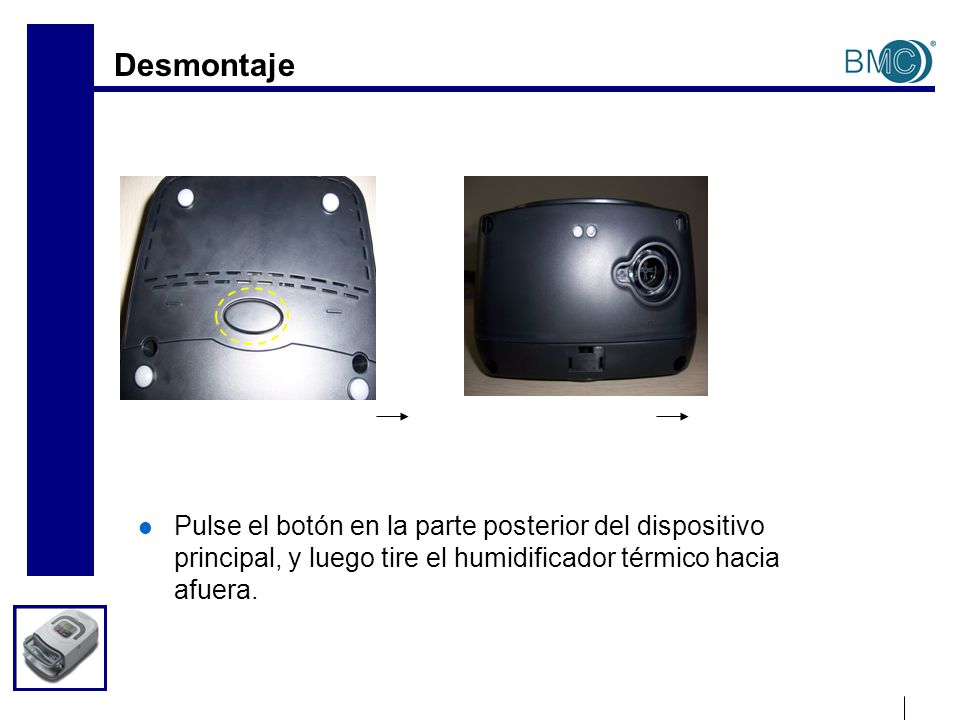

10 Desmontaje Pulse el botón en la parte posterior del dispositivo principal, y luego tire el humidificador térmico hacia afuera.

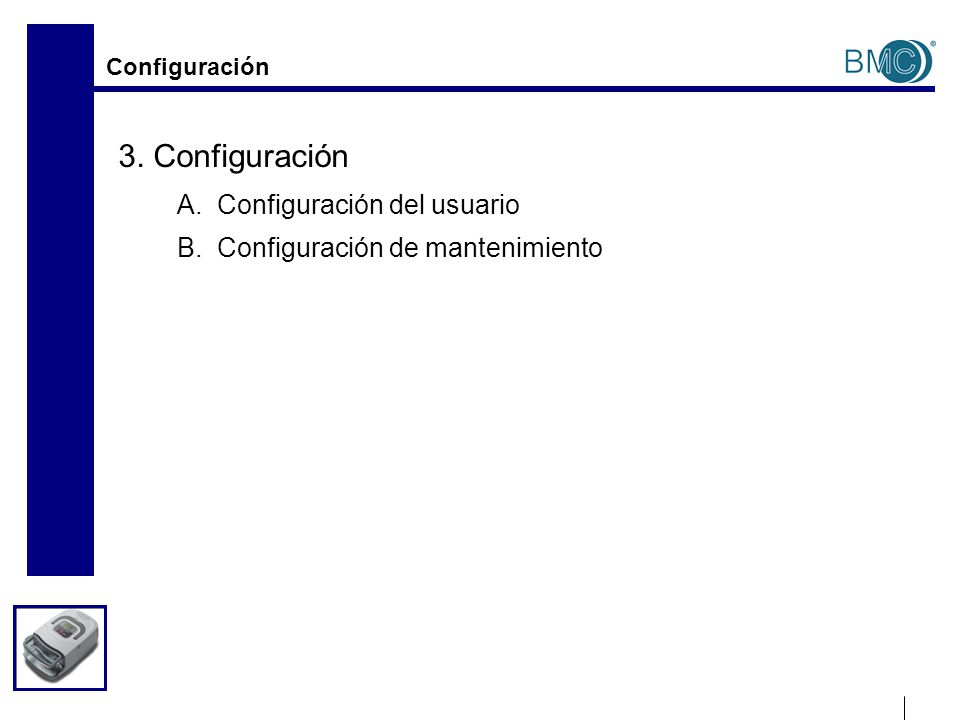

11 Configuración 3. Configuración A. Configuración del usuario B. Configuración de mantenimiento

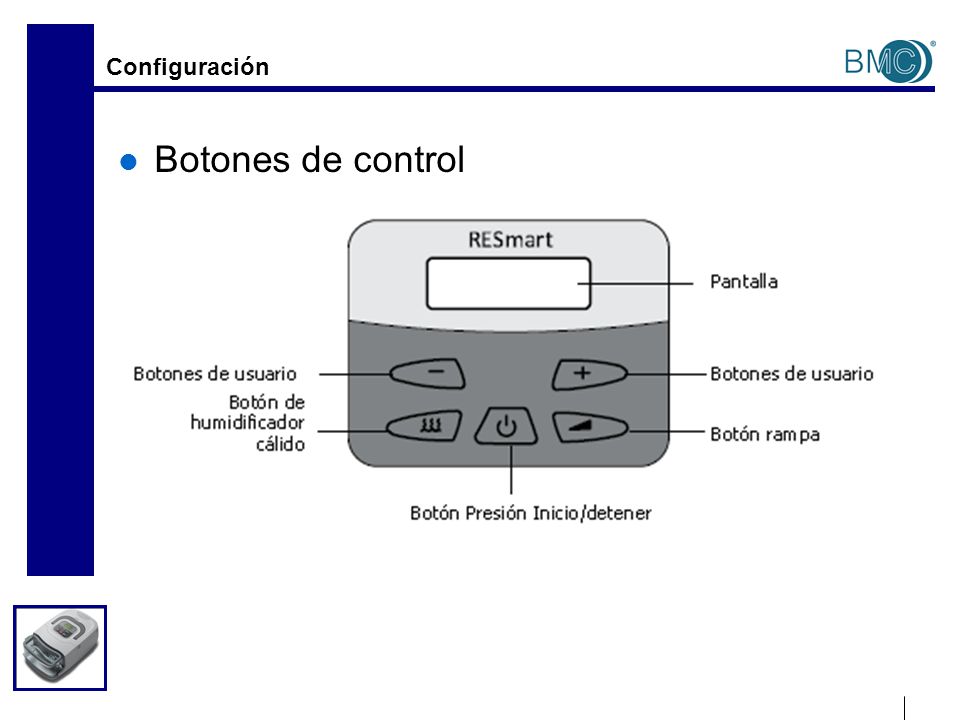

12 Configuración Botones de control

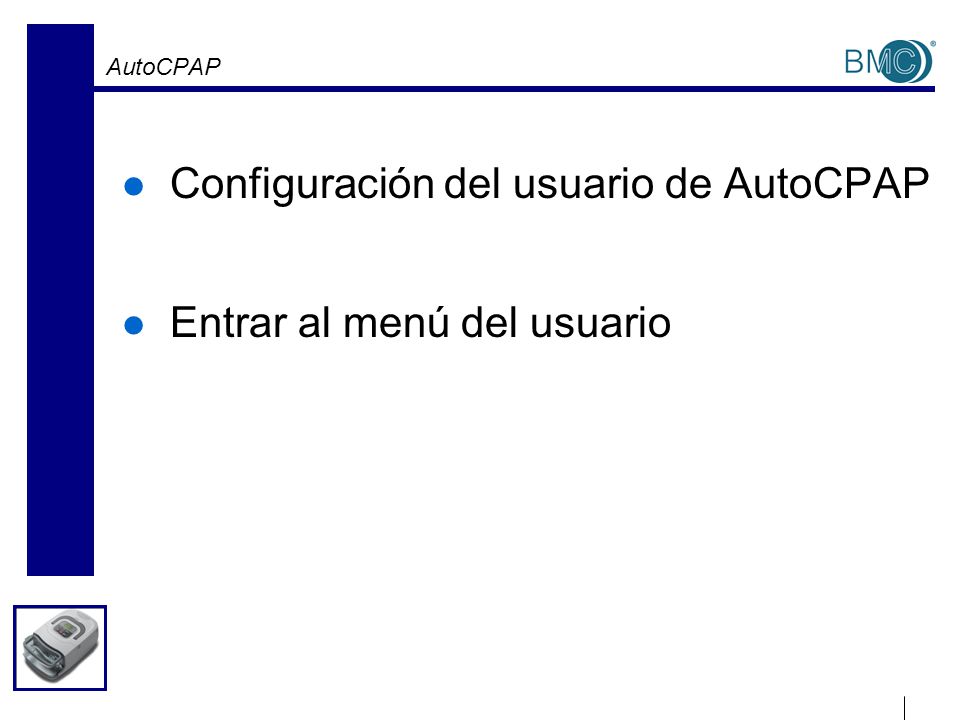

13 AutoCPAP Configuración del usuario de AutoCPAP Entrar al menú del usuario

14 Configuración de AutoCPAP Verifique/Cambie los ajustes de RESmart ® AutoCPAP. Para iniciar el menú de configuración, presione y mantenga presionado el botón Ramp hasta que aparezca el menú de configuración (unos 5 segundos) cuando el sistema está en espera. IMPORTANTE! Presione el botón Rampa para entrar al interfaz de cambio. Pulse los botones de usuario +/- para modificar los ajustes. Apriete el botón Rampa nuevamente para confirmar el ajuste. Presione el botón de usuario+/- para acceder al siguiente interfaz de ajueste.

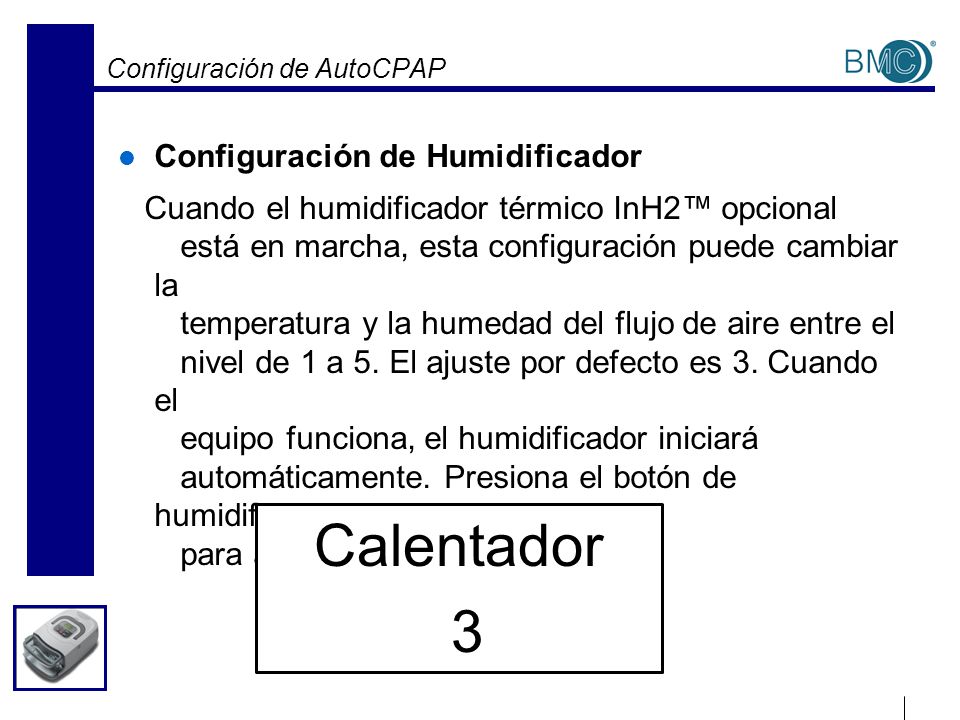

15 Configuración de AutoCPAP Configuración de Humidificador Cuando el humidificador térmico InH2 opcional está en marcha, esta configuración puede cambiar la temperatura y la humedad del flujo de aire entre el nivel de 1 a 5. El ajuste por defecto es 3. Cuando el equipo funciona, el humidificador iniciará automáticamente. Presiona el botón de humidificador para apagar esta función. Calentador 3

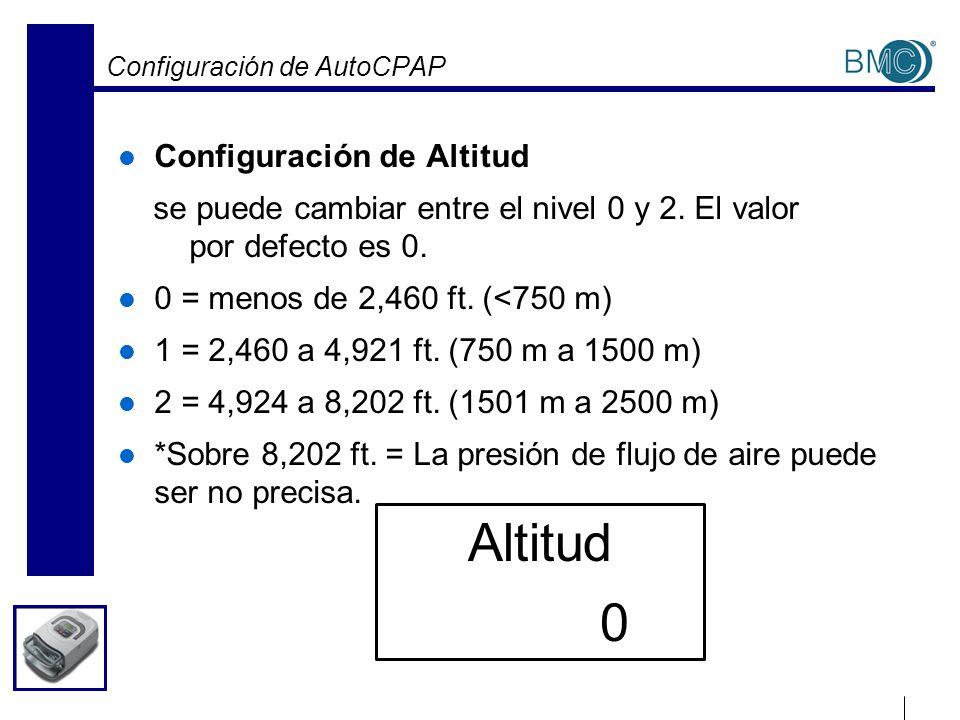

16 Configuración de AutoCPAP Configuración de Altitud se puede cambiar entre el nivel 0 y 2. El valor por defecto es 0. 0 = menos de 2,460 ft. (<750 m) 1 = 2,460 a 4,921 ft. (750 m a 1500 m) 2 = 4,924 a 8,202 ft. (1501 m a 2500 m) *Sobre 8,202 ft. = La presión de flujo de aire puede ser no precisa. Altitud 0

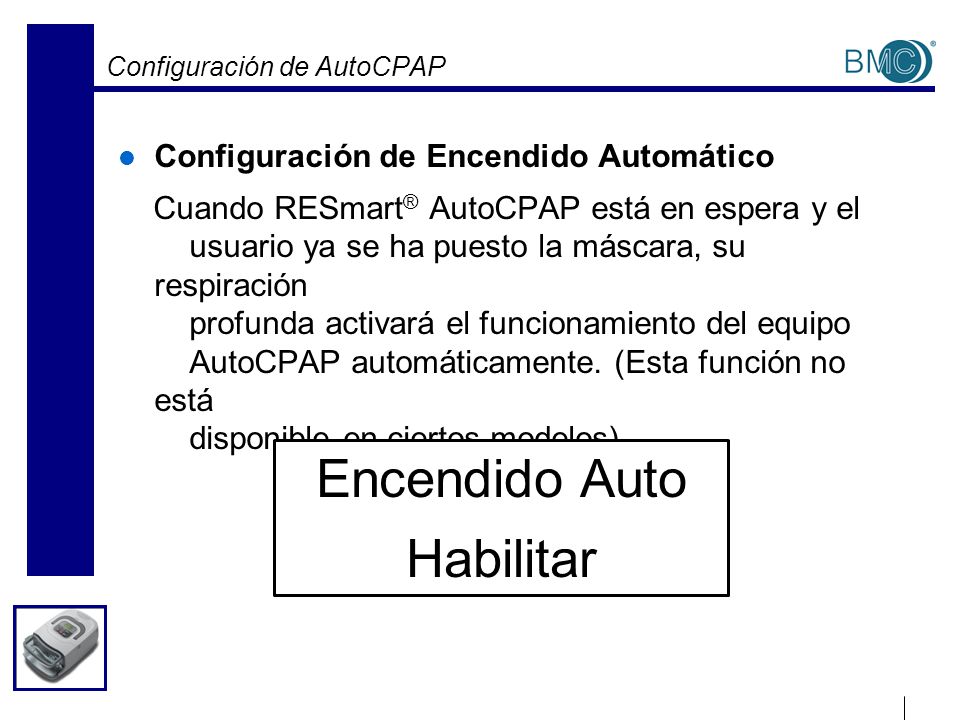

17 Configuración de AutoCPAP Configuración de Encendido Automático Cuando RESmart ® AutoCPAP está en espera y el usuario ya se ha puesto la máscara, su respiración profunda activará el funcionamiento del equipo AutoCPAP automáticamente. (Esta función no está disponible en ciertos modelos). Encendido Auto Habilitar

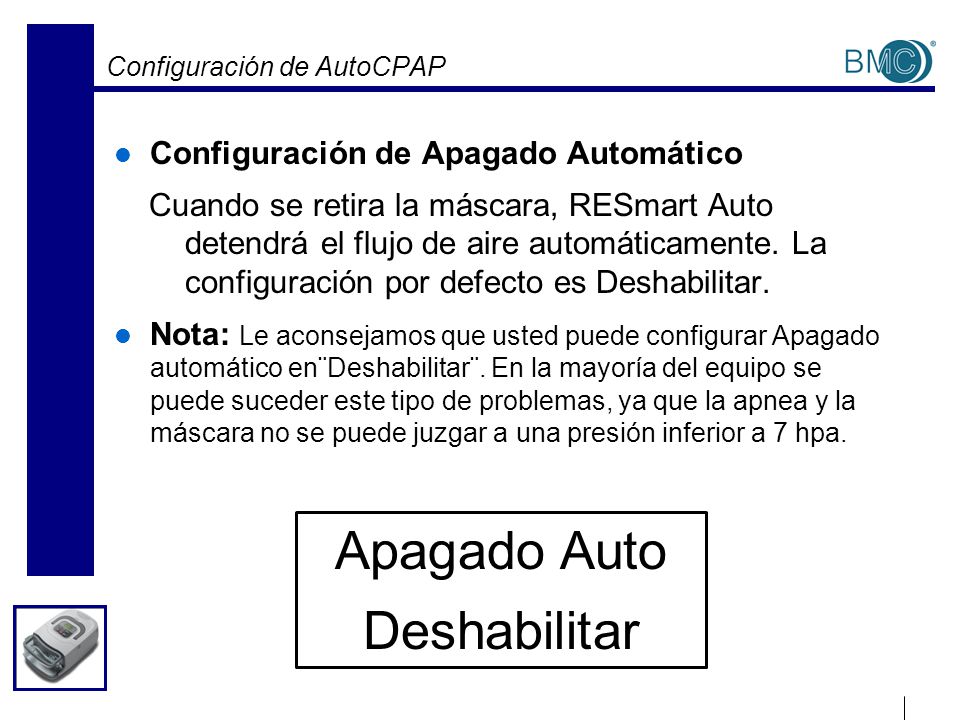

18 Configuración de AutoCPAP Configuración de Apagado Automático Cuando se retira la máscara, RESmart Auto detendrá el flujo de aire automáticamente. La configuración por defecto es Deshabilitar. Nota: Le aconsejamos que usted puede configurar Apagado automático en¨Deshabilitar¨. En la mayoría del equipo se puede suceder este tipo de problemas, ya que la apnea y la máscara no se puede juzgar a una presión inferior a 7 hpa. Apagado Auto Deshabilitar

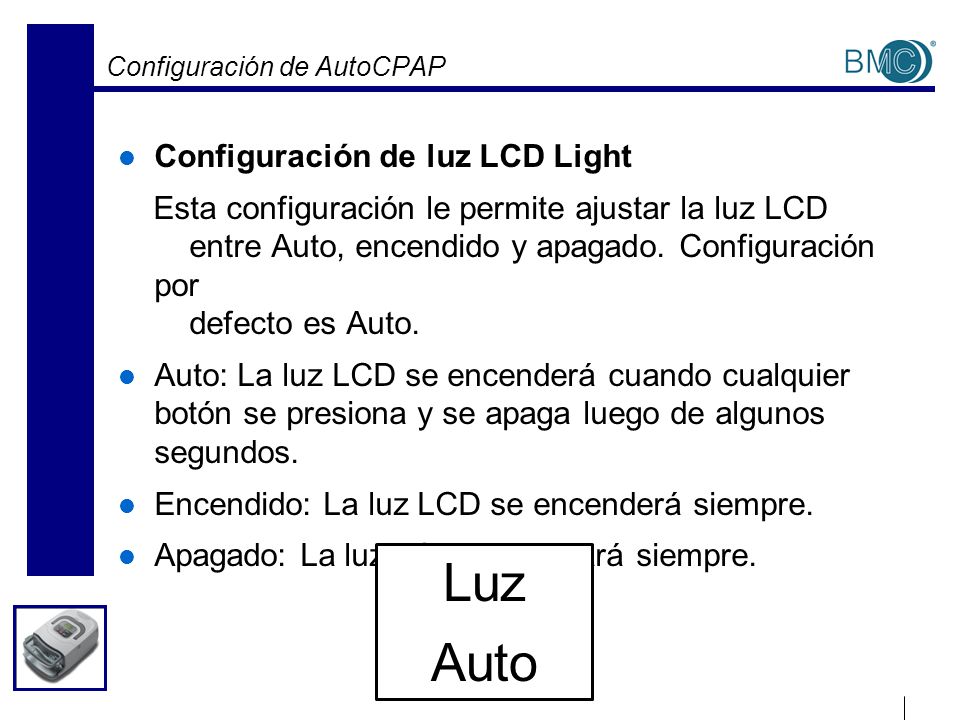

19 Configuración de AutoCPAP Configuración de luz LCD Light Esta configuración le permite ajustar la luz LCD entre Auto, encendido y apagado. Configuración por defecto es Auto. Auto: La luz LCD se encenderá cuando cualquier botón se presiona y se apaga luego de algunos segundos. Encendido: La luz LCD se encenderá siempre. Apagado: La luz LCD se apagará siempre. Luz Auto

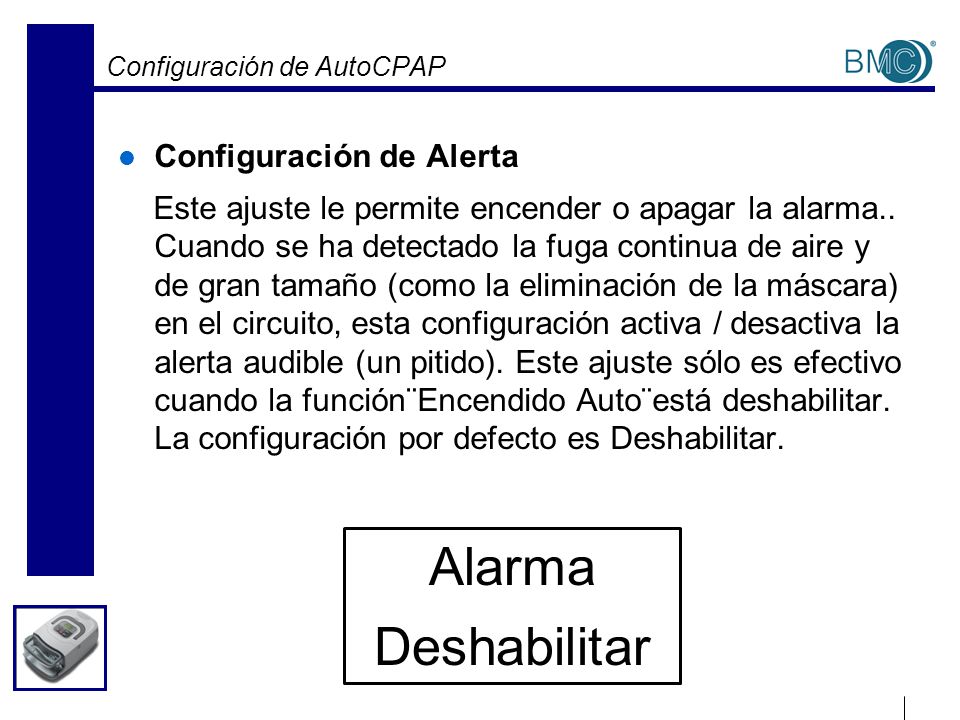

20 Configuración de AutoCPAP Configuración de Alerta Este ajuste le permite encender o apagar la alarma.. Cuando se ha detectado la fuga continua de aire y de gran tamaño (como la eliminación de la máscara) en el circuito, esta configuración activa / desactiva la alerta audible (un pitido). Este ajuste sólo es efectivo cuando la función¨Encendido Auto¨está deshabilitar. La configuración por defecto es Deshabilitar. Alarma Deshabilitar

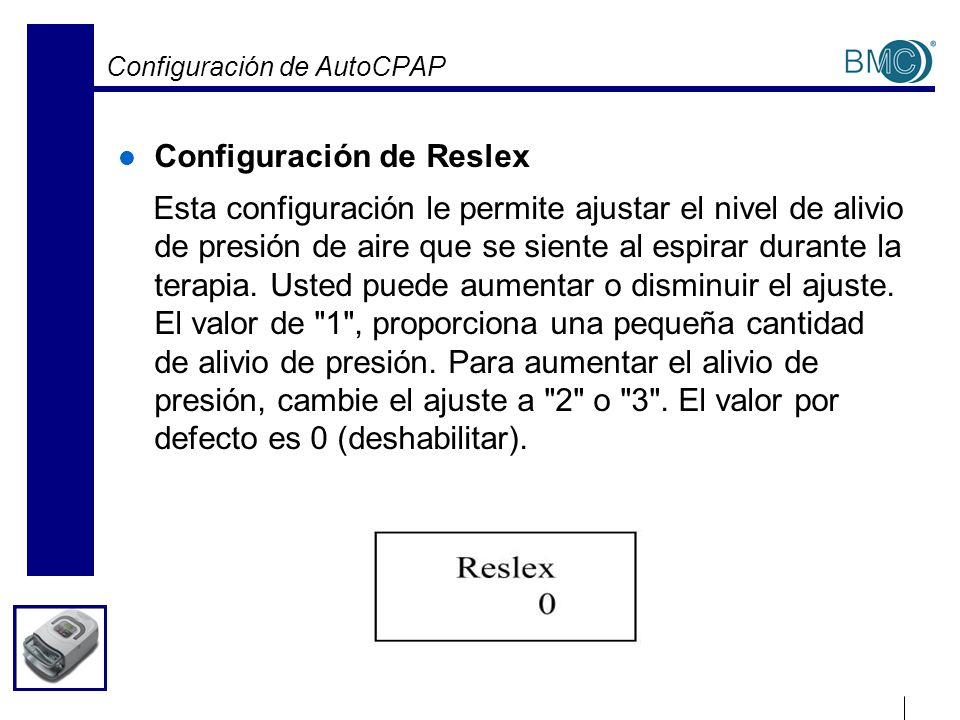

21 Configuración de AutoCPAP Configuración de Reslex Esta configuración le permite ajustar el nivel de alivio de presión de aire que se siente al espirar durante la terapia. Usted puede aumentar o disminuir el ajuste. El valor de "1", proporciona una pequeña cantidad de alivio de presión. Para aumentar el alivio de presión, cambie el ajuste a "2" o "3". El valor por defecto es 0 (deshabilitar).

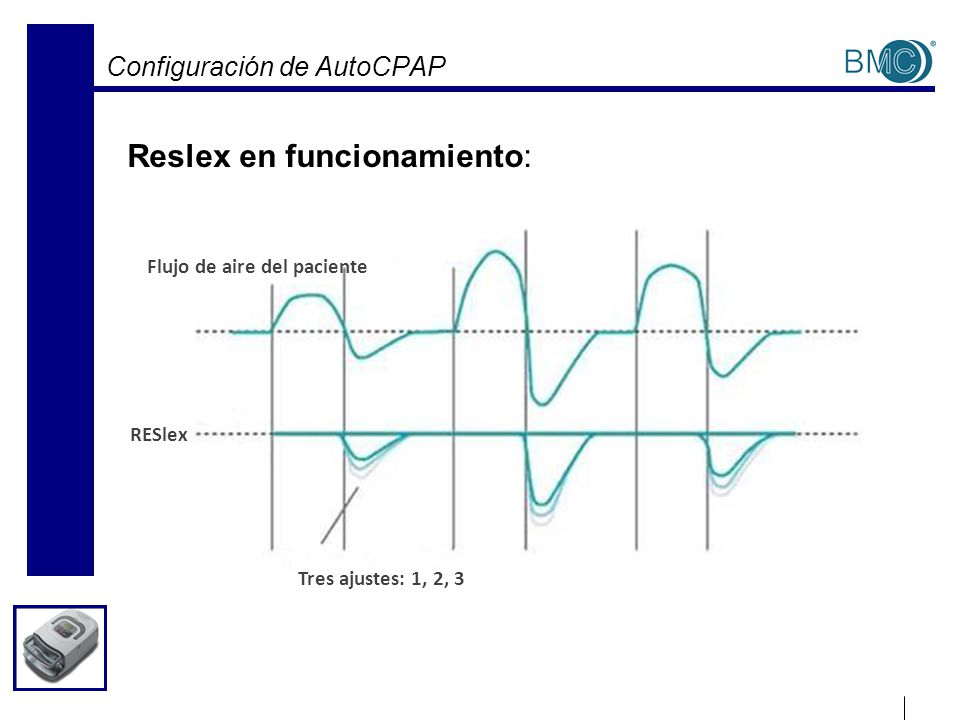

22 Configuración de AutoCPAP Reslex en funcionamiento: Flujo de aire del paciente RESlex Tres ajustes: 1, 2, 3

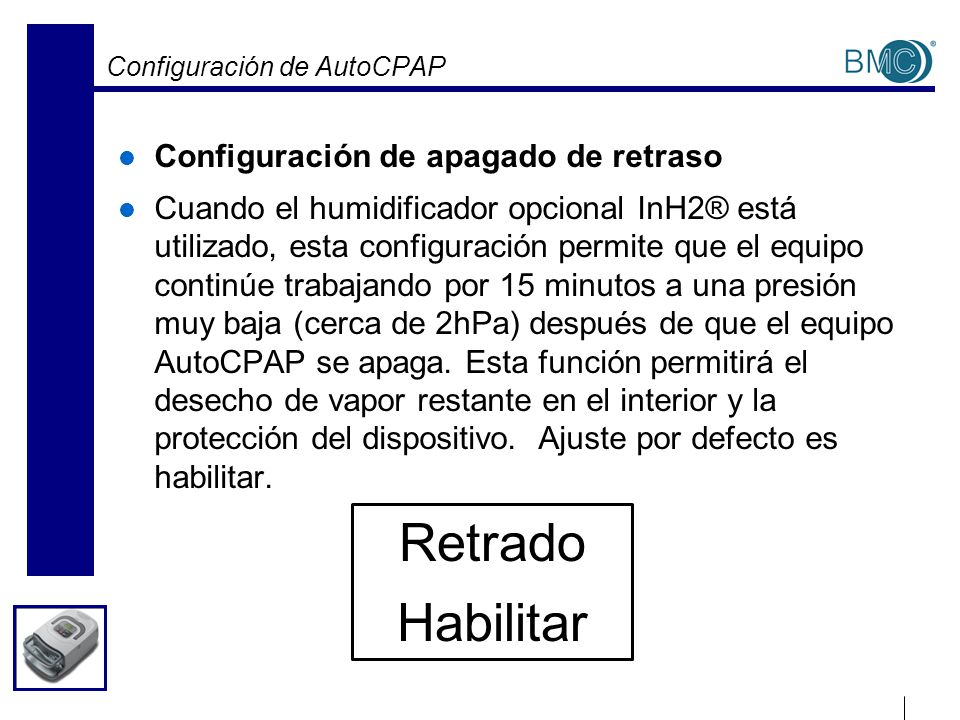

23 Configuración de AutoCPAP Configuración de apagado de retraso Cuando el humidificador opcional InH2® está utilizado, esta configuración permite que el equipo continúe trabajando por 15 minutos a una presión muy baja (cerca de 2hPa) después de que el equipo AutoCPAP se apaga. Esta función permitirá el desecho de vapor restante en el interior y la protección del dispositivo. Ajuste por defecto es habilitar. Retrado Habilitar

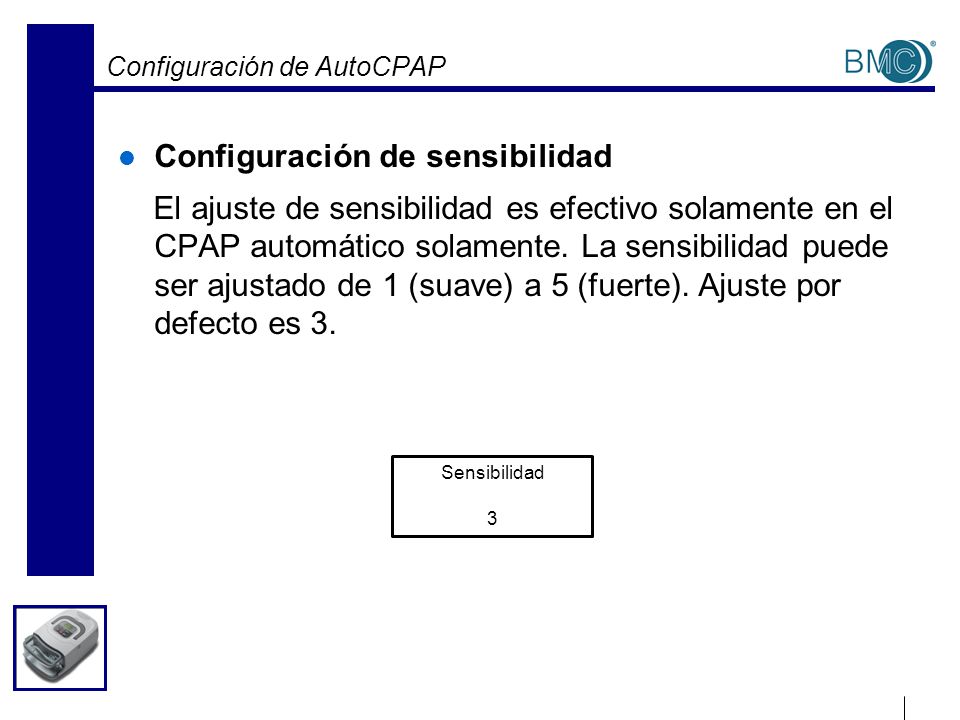

24 Configuración de AutoCPAP Configuración de sensibilidad El ajuste de sensibilidad es efectivo solamente en el CPAP automático solamente. La sensibilidad puede ser ajustado de 1 (suave) a 5 (fuerte). Ajuste por defecto es 3. Sensibilidad 3

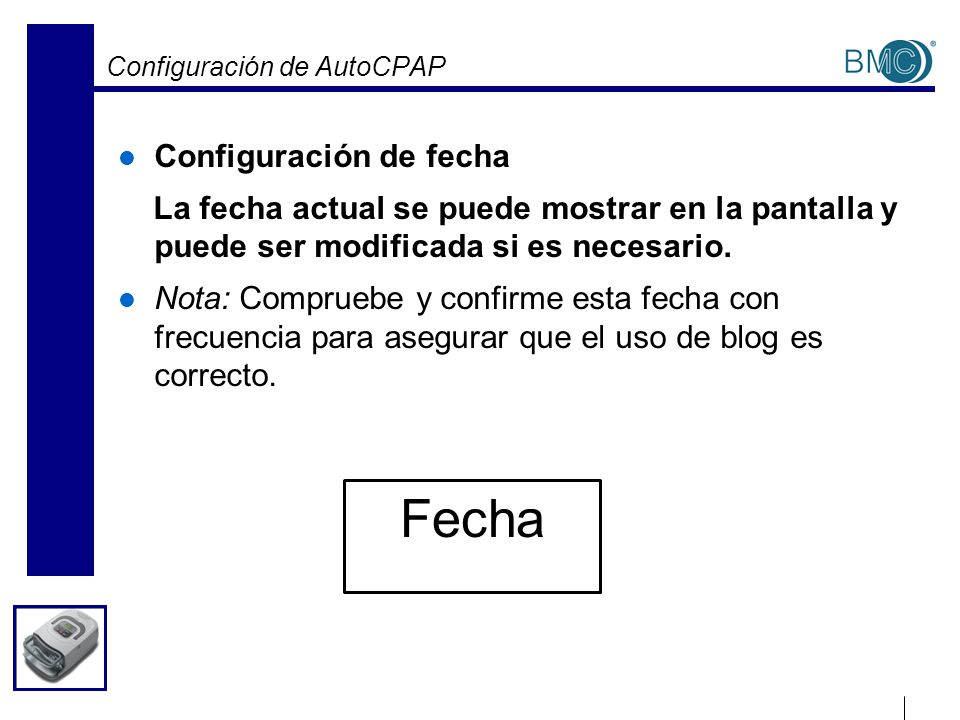

25 Configuración de AutoCPAP Configuración de fecha La fecha actual se puede mostrar en la pantalla y puede ser modificada si es necesario. Nota: Compruebe y confirme esta fecha con frecuencia para asegurar que el uso de blog es correcto. Fecha

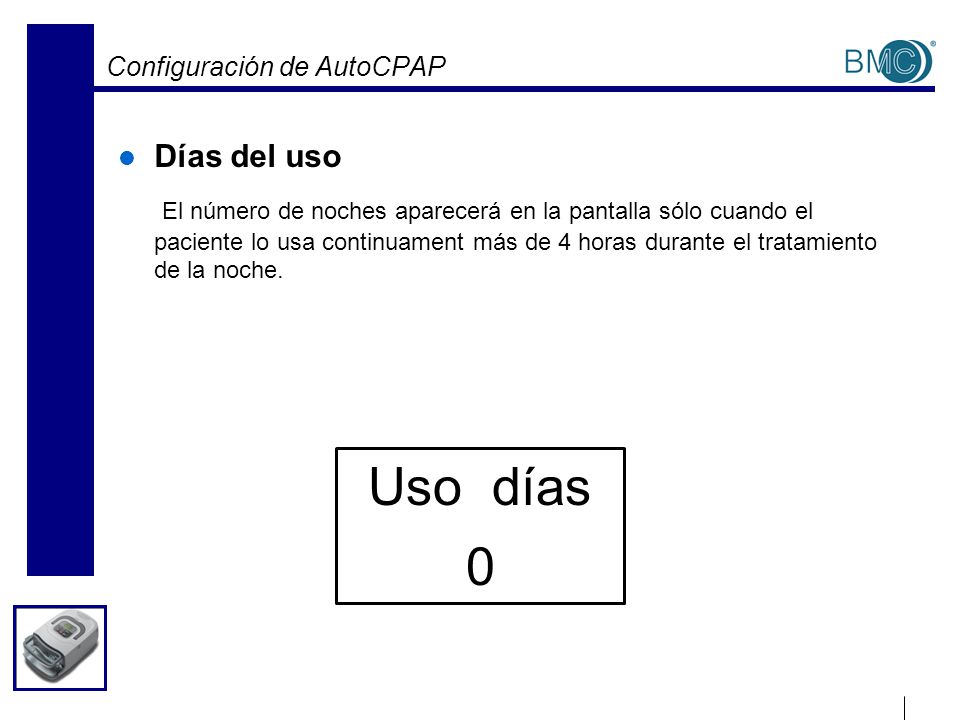

26 Configuración de AutoCPAP Días del uso El número de noches aparecerá en la pantalla sólo cuando el paciente lo usa continuament más de 4 horas durante el tratamiento de la noche. Uso días 0

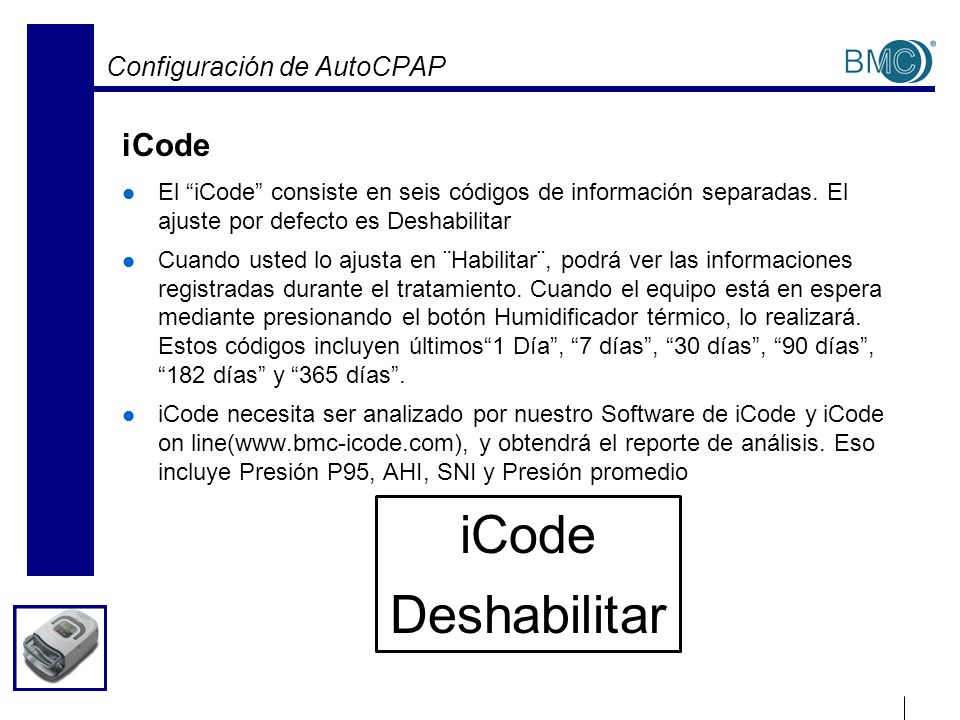

27 Configuración de AutoCPAP iCode El iCode consiste en seis códigos de información separadas. El ajuste por defecto es Deshabilitar Cuando usted lo ajusta en ¨Habilitar¨, podrá ver las informaciones registradas durante el tratamiento. Cuando el equipo está en espera mediante presionando el botón Humidificador térmico, lo realizará. Estos códigos incluyen últimos1 Día, 7 días, 30 días, 90 días, 182 días y 365 días. iCode necesita ser analizado por nuestro Software de iCode y iCode on line(www.bmc-icode.com), y obtendrá el reporte de análisis. Eso incluye Presión P95, AHI, SNI y Presión promedio iCode Deshabilitar

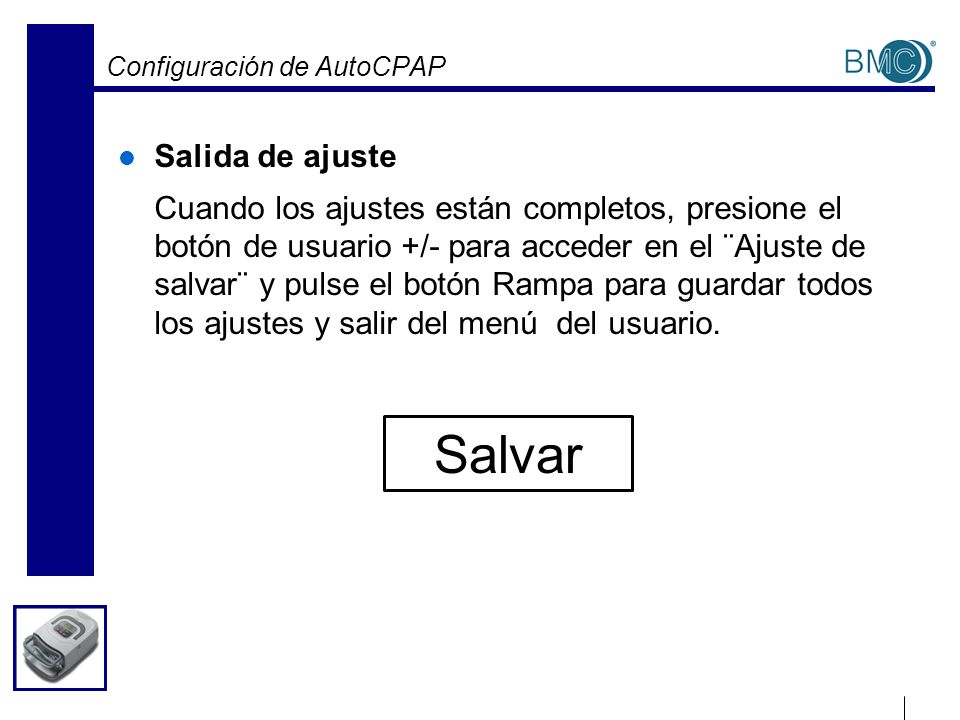

28 Configuración de AutoCPAP Salida de ajuste Cuando los ajustes están completos, presione el botón de usuario +/- para acceder en el ¨Ajuste de salvar¨ y pulse el botón Rampa para guardar todos los ajustes y salir del menú del usuario. Salvar

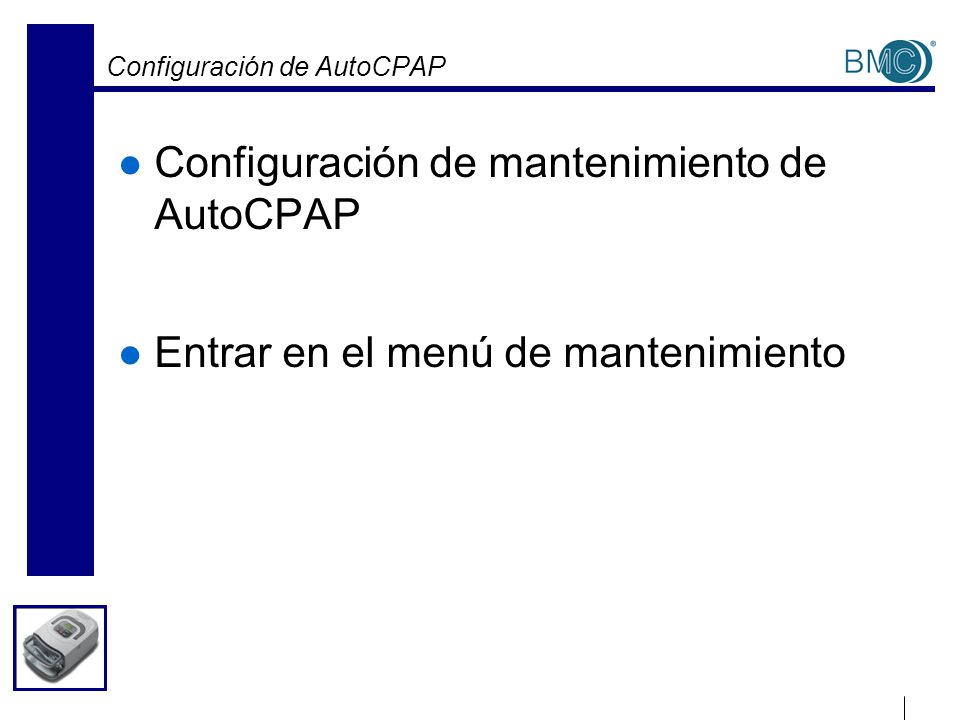

29 Configuración de AutoCPAP Configuración de mantenimiento de AutoCPAP Entrar en el menú de mantenimiento

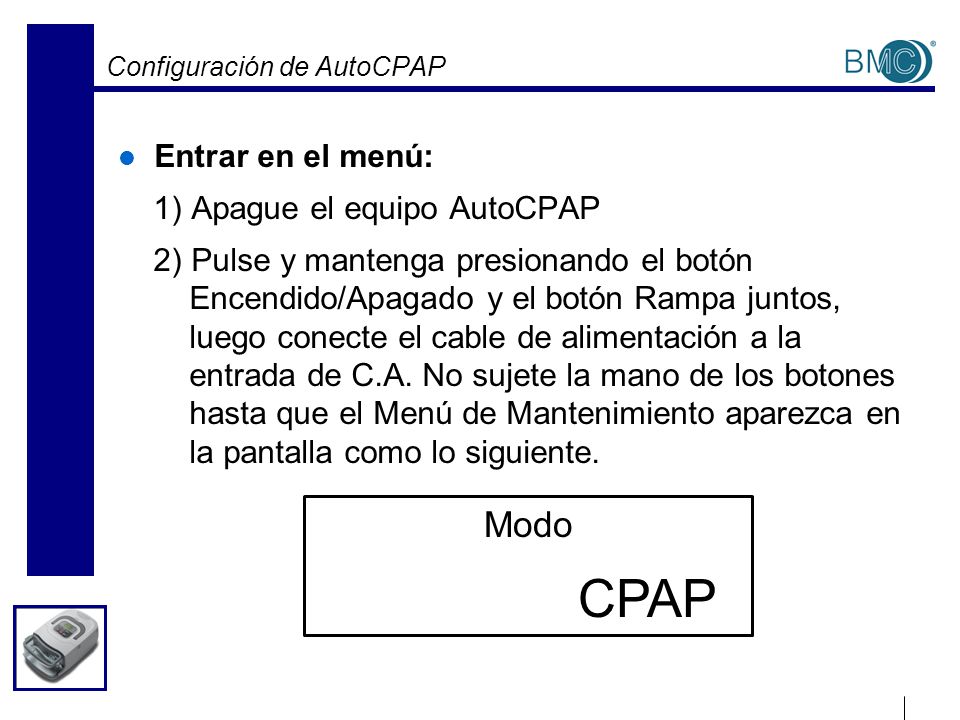

30 Configuración de AutoCPAP Entrar en el menú: 1) Apague el equipo AutoCPAP 2) Pulse y mantenga presionando el botón Encendido/Apagado y el botón Rampa juntos, luego conecte el cable de alimentación a la entrada de C.A. No sujete la mano de los botones hasta que el Menú de Mantenimiento aparezca en la pantalla como lo siguiente. Modo CPAP

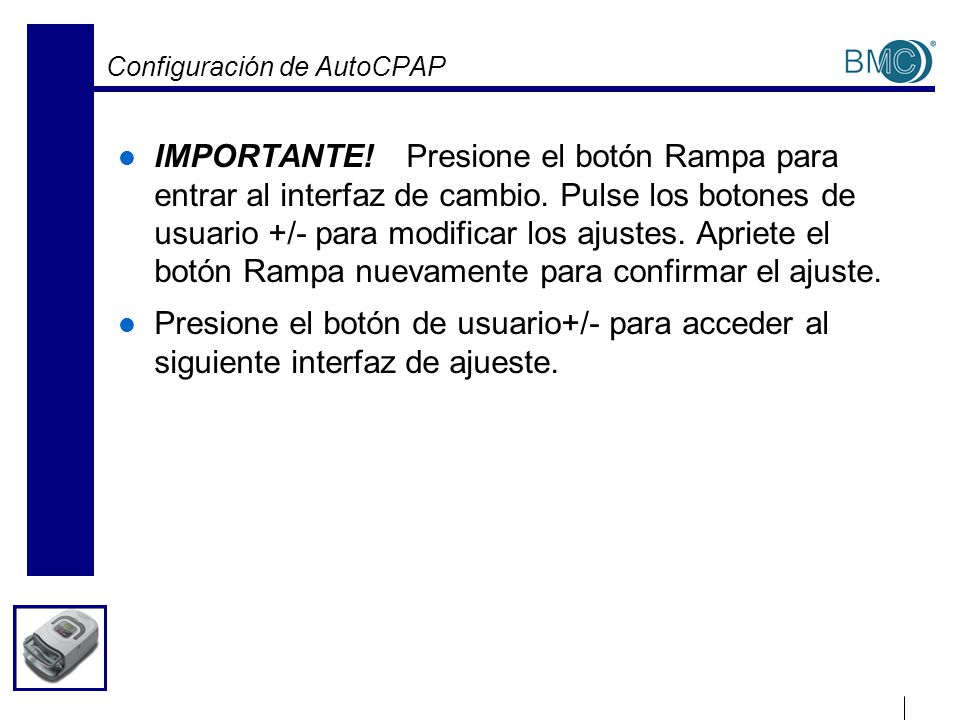

31 Configuración de AutoCPAP IMPORTANTE!Presione el botón Rampa para entrar al interfaz de cambio. Pulse los botones de usuario +/- para modificar los ajustes. Apriete el botón Rampa nuevamente para confirmar el ajuste. Presione el botón de usuario+/- para acceder al siguiente interfaz de ajueste.

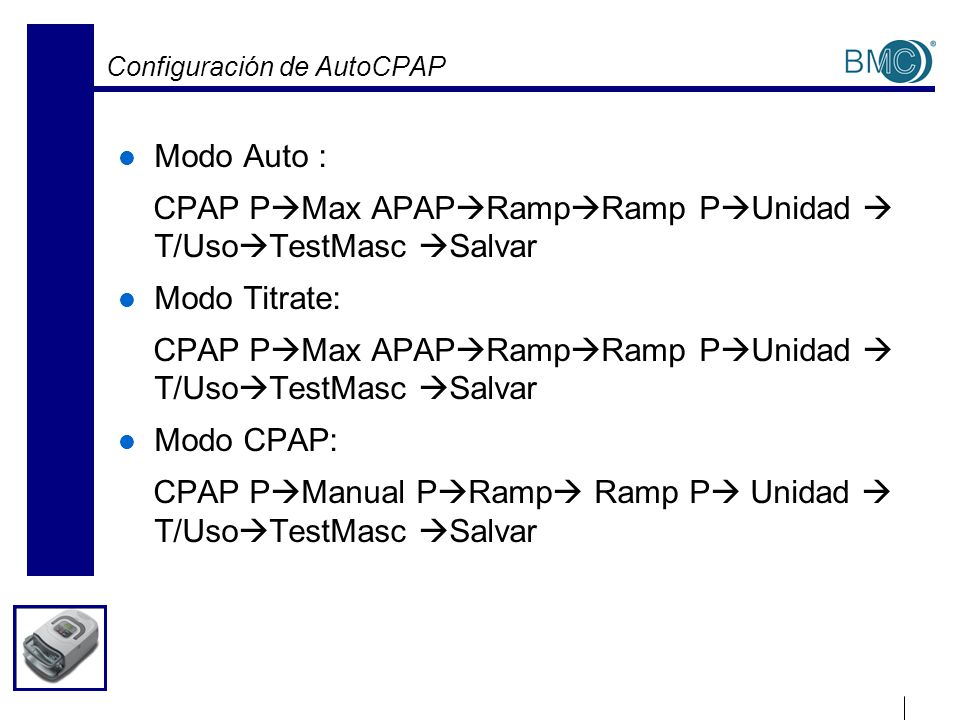

32 Configuración de AutoCPAP Modo Auto : CPAP P Max APAP Ramp Ramp P Unidad T/Uso TestMasc Salvar Modo Titrate: CPAP P Max APAP Ramp Ramp P Unidad T/Uso TestMasc Salvar Modo CPAP: CPAP P Manual P Ramp Ramp P Unidad T/Uso TestMasc Salvar

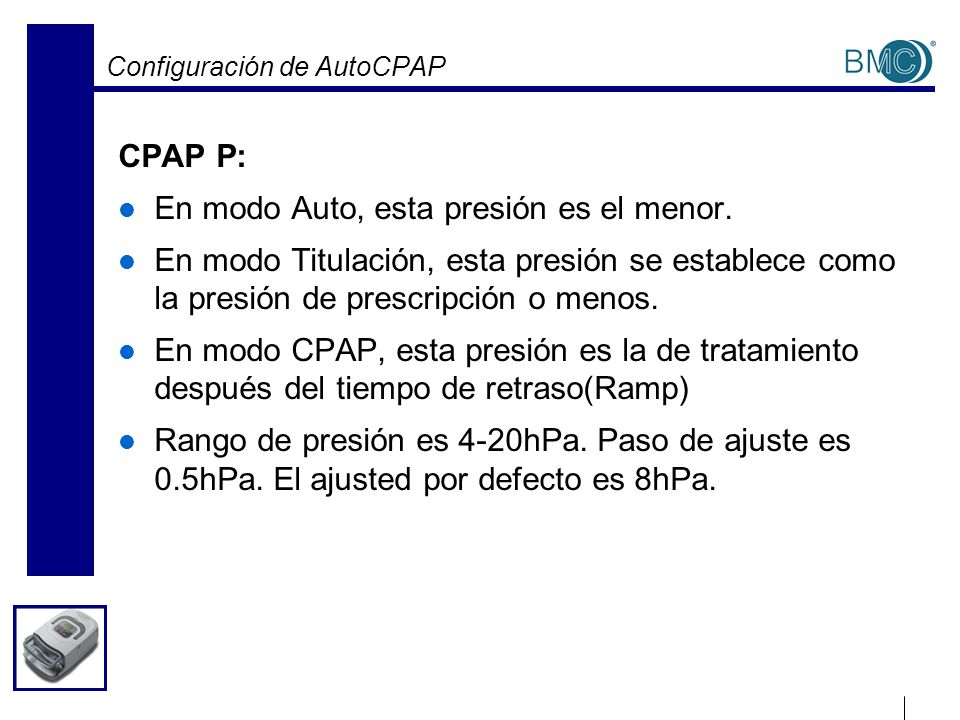

33 Configuración de AutoCPAP CPAP P: En modo Auto, esta presión es el menor. En modo Titulación, esta presión se establece como la presión de prescripción o menos. En modo CPAP, esta presión es la de tratamiento después del tiempo de retraso(Ramp) Rango de presión es 4-20hPa. Paso de ajuste es 0.5hPa. El ajusted por defecto es 8hPa.

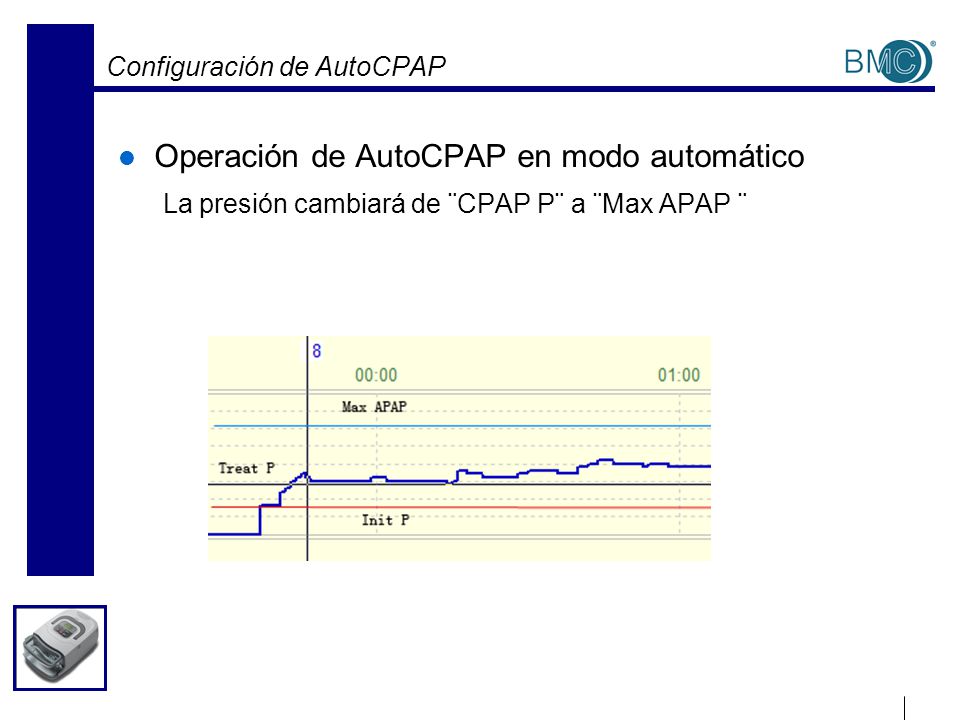

34 Configuración de AutoCPAP Operación de AutoCPAP en modo automático La presión cambiará de ¨CPAP P¨ a ¨Max APAP ¨

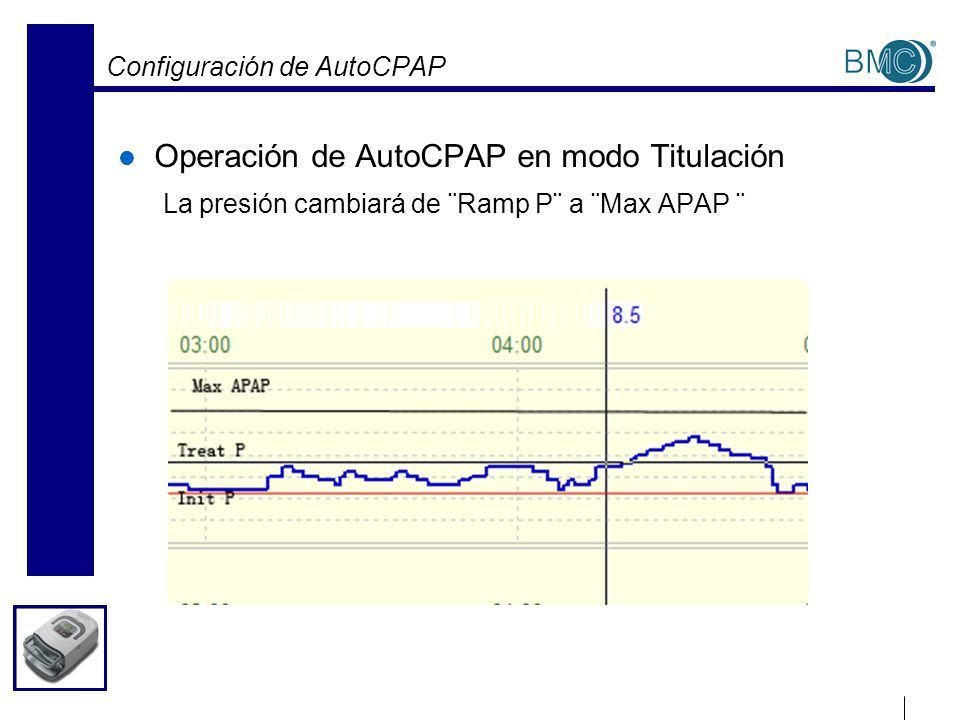

35 Configuración de AutoCPAP Operación de AutoCPAP en modo Titulación La presión cambiará de ¨Ramp P¨ a ¨Max APAP ¨

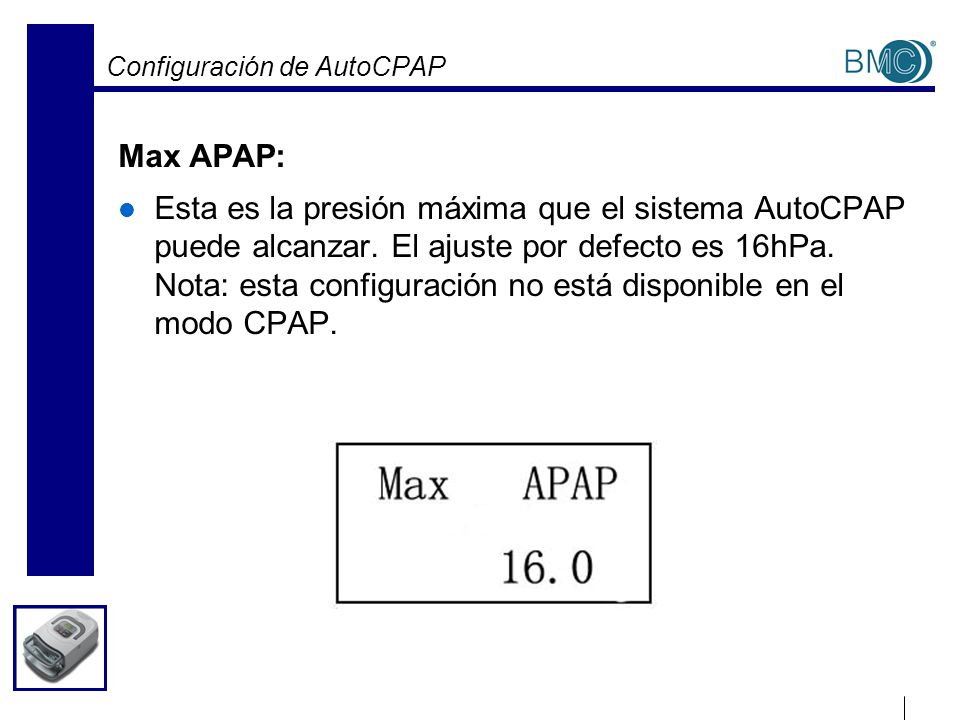

36 Configuración de AutoCPAP Max APAP: Esta es la presión máxima que el sistema AutoCPAP puede alcanzar. El ajuste por defecto es 16hPa. Nota: esta configuración no está disponible en el modo CPAP.

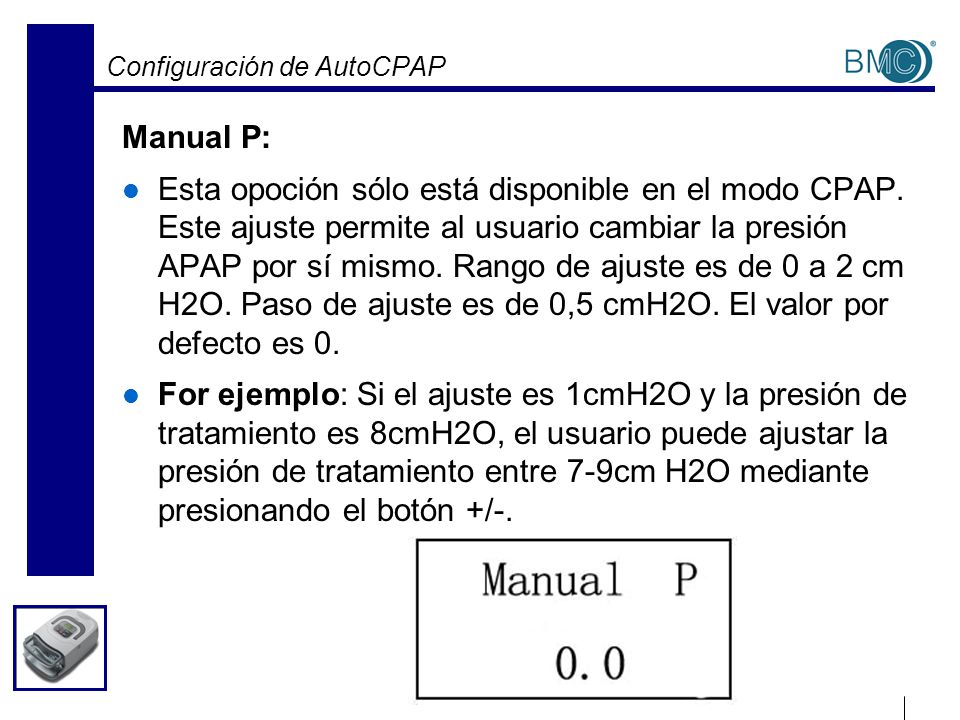

37 Configuración de AutoCPAP Manual P: Esta opoción sólo está disponible en el modo CPAP. Este ajuste permite al usuario cambiar la presión APAP por sí mismo. Rango de ajuste es de 0 a 2 cm H2O. Paso de ajuste es de 0,5 cmH2O. El valor por defecto es 0. For ejemplo: Si el ajuste es 1cmH2O y la presión de tratamiento es 8cmH2O, el usuario puede ajustar la presión de tratamiento entre 7-9cm H2O mediante presionando el botón +/-.

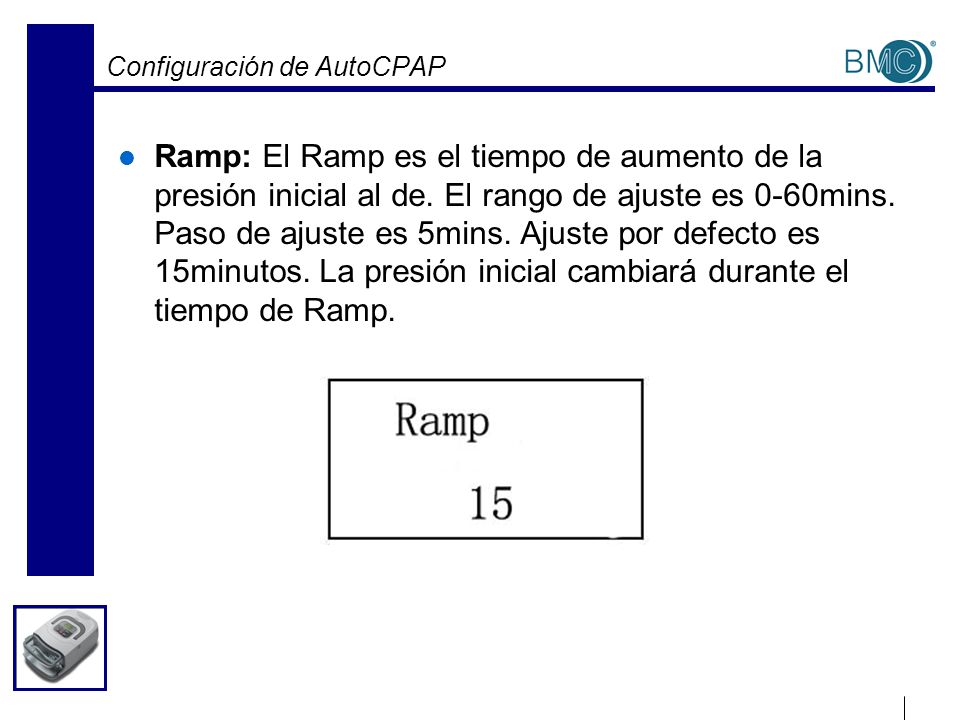

38 Configuración de AutoCPAP Ramp: El Ramp es el tiempo de aumento de la presión inicial al de. El rango de ajuste es 0-60mins. Paso de ajuste es 5mins. Ajuste por defecto es 15minutos. La presión inicial cambiará durante el tiempo de Ramp.

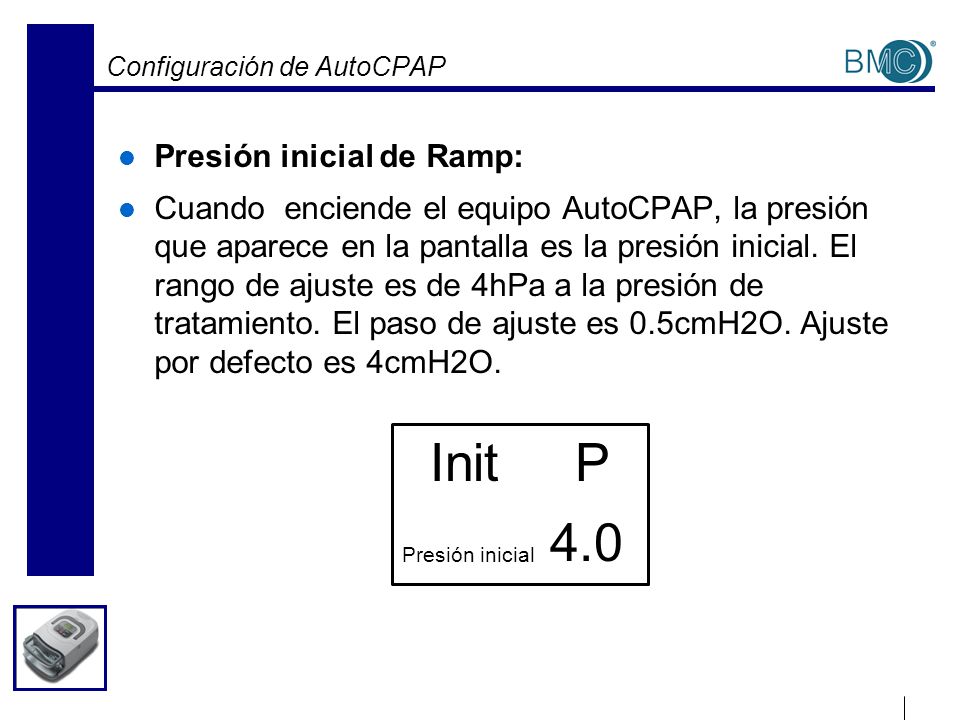

39 Configuración de AutoCPAP Presión inicial de Ramp: Cuando enciende el equipo AutoCPAP, la presión que aparece en la pantalla es la presión inicial. El rango de ajuste es de 4hPa a la presión de tratamiento. El paso de ajuste es 0.5cmH2O. Ajuste por defecto es 4cmH2O. Init P 4.0 Presión inicial

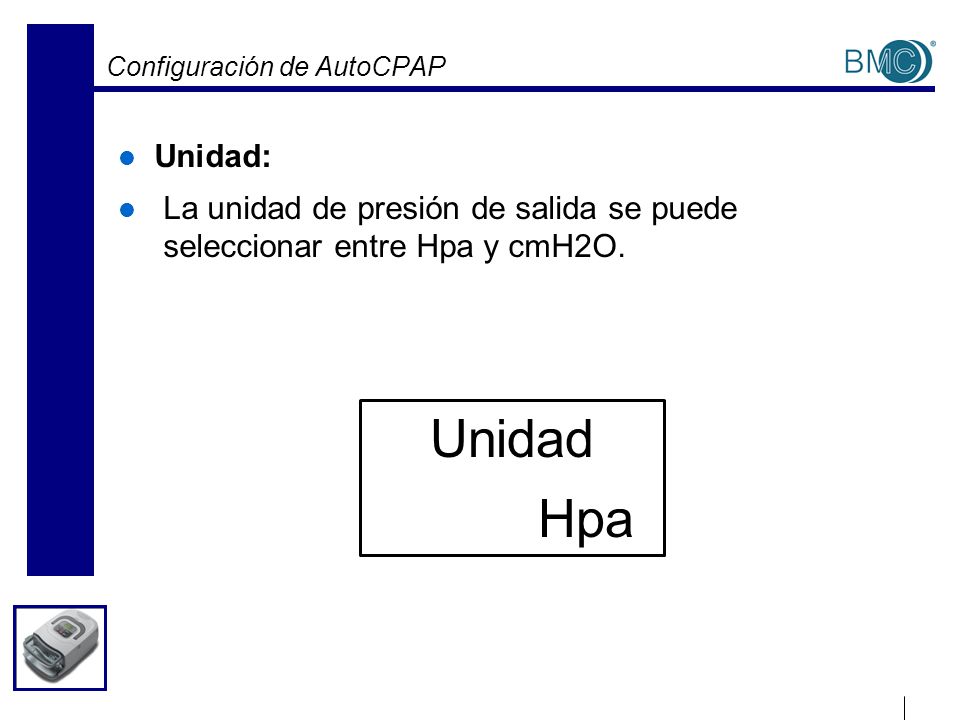

40 Configuración de AutoCPAP Unidad: La unidad de presión de salida se puede seleccionar entre Hpa y cmH2O. Unidad Hpa

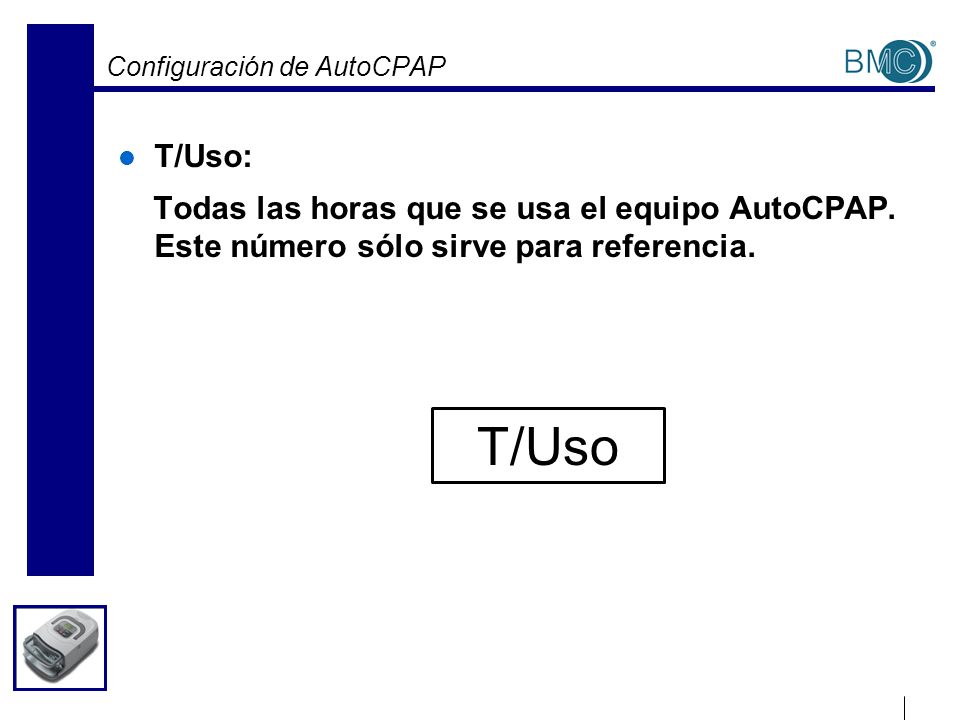

41 Configuración de AutoCPAP T/Uso: Todas las horas que se usa el equipo AutoCPAP. Este número sólo sirve para referencia. T/Uso

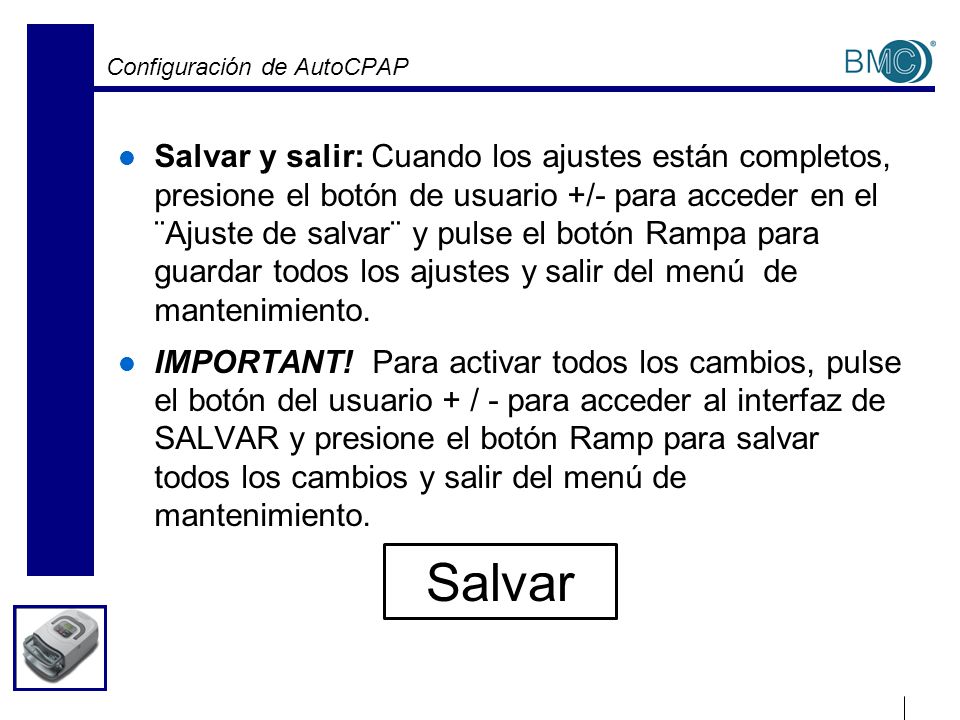

42 Configuración de AutoCPAP Salvar y salir: Cuando los ajustes están completos, presione el botón de usuario +/- para acceder en el ¨Ajuste de salvar¨ y pulse el botón Rampa para guardar todos los ajustes y salir del menú de mantenimiento. IMPORTANT! Para activar todos los cambios, pulse el botón del usuario + / - para acceder al interfaz de SALVAR y presione el botón Ramp para salvar todos los cambios y salir del menú de mantenimiento. Salvar

43 Función oculta Cuando el dispositivo está en espera, pulsando el botón Rampa, y luego presionando el botón + o -,en el dispositivo se puede leer las informaciones registradas (AHI, SNI, cumplimiento, P95 y Promedio P) de anoche. 42
