1 ECODESS, UNA EXPERIENCIA DE SANEAMIENTO ECOLOGICO EN NIEVERIA Por : Arq. Juan Carlos Calizaya Luna Emprendedor Social ASHOKA Líder AVINA Programa Agua y Saneamiento Ecológico de CENCA AGUAECOSANPERU

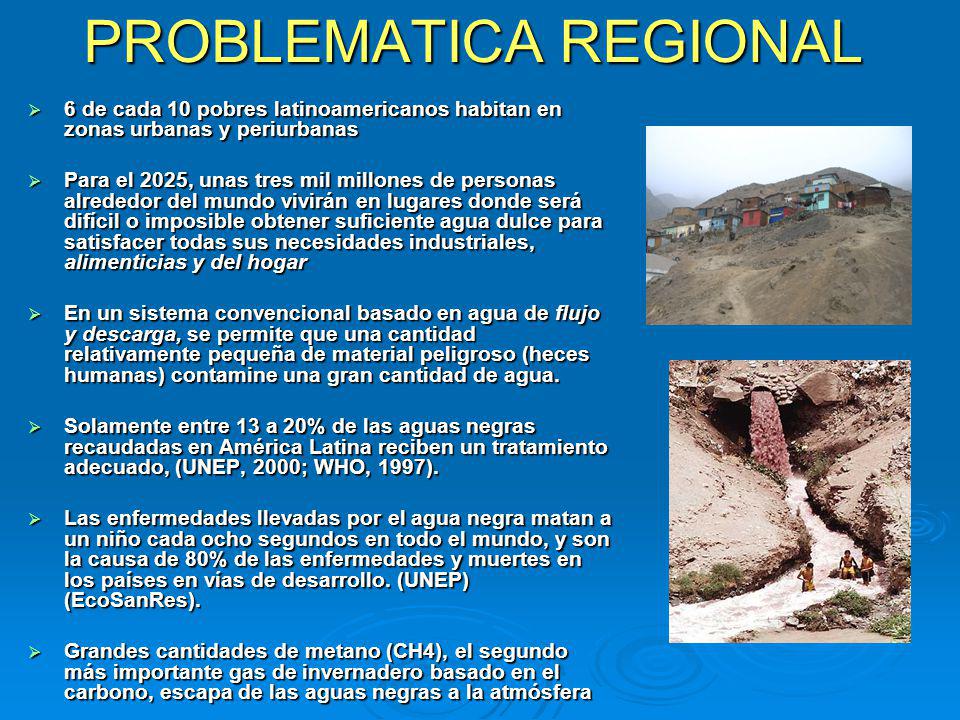

2 PROBLEMATICA REGIONAL 6 de cada 10 pobres latinoamericanos habitan en zonas urbanas y periurbanas 6 de cada 10 pobres latinoamericanos habitan en zonas urbanas y periurbanas Para el 2025, unas tres mil millones de personas alrededor del mundo vivirán en lugares donde será difícil o imposible obtener suficiente agua dulce para satisfacer todas sus necesidades industriales, alimenticias y del hogar Para el 2025, unas tres mil millones de personas alrededor del mundo vivirán en lugares donde será difícil o imposible obtener suficiente agua dulce para satisfacer todas sus necesidades industriales, alimenticias y del hogar En un sistema convencional basado en agua de flujo y descarga, se permite que una cantidad relativamente pequeña de material peligroso (heces humanas) contamine una gran cantidad de agua. En un sistema convencional basado en agua de flujo y descarga, se permite que una cantidad relativamente pequeña de material peligroso (heces humanas) contamine una gran cantidad de agua. Solamente entre 13 a 20% de las aguas negras recaudadas en América Latina reciben un tratamiento adecuado, (UNEP, 2000; WHO, 1997). Solamente entre 13 a 20% de las aguas negras recaudadas en América Latina reciben un tratamiento adecuado, (UNEP, 2000; WHO, 1997). Las enfermedades llevadas por el agua negra matan a un niño cada ocho segundos en todo el mundo, y son la causa de 80% de las enfermedades y muertes en los países en vías de desarrollo. (UNEP) (EcoSanRes). Las enfermedades llevadas por el agua negra matan a un niño cada ocho segundos en todo el mundo, y son la causa de 80% de las enfermedades y muertes en los países en vías de desarrollo. (UNEP) (EcoSanRes). Grandes cantidades de metano (CH4), el segundo más importante gas de invernadero basado en el carbono, escapa de las aguas negras a la atmósfera Grandes cantidades de metano (CH4), el segundo más importante gas de invernadero basado en el carbono, escapa de las aguas negras a la atmósfera

3 Contexto Nacional Población en (Mhab.) Déficit Nacional en AguaSaneamiento Urbana Rural Total Fuente: Proyecciones al 2005 de Instituto Nacional de Estadísticas e Investigación Se estima que para la costa del Perú en el 2025 existirá solo 1,000 m3/hab.año de agua dulce disponible.( Ing. José Rivas Director General de Aguas y Suelos del Instituto Nacional de Recursos Naturales). Eco dialogo abril del 2002 Se estima que para la costa del Perú en el 2025 existirá solo 1,000 m3/hab.año de agua dulce disponible.( Ing. José Rivas Director General de Aguas y Suelos del Instituto Nacional de Recursos Naturales). Eco dialogo abril del 2002 Uno de cada dos peruanos no tiene un Baño digno en su casaUno de cada dos peruanos no tiene un Baño digno en su casa...solamente el 4% de las aguas residuales de Lima son tratadas, el resto es arrojada al mar, río o suelo. (Ing. Augusta Dianderas, Viceministra de Saneamiento en el 2002) De casi 18,000 litros /seg. de aguas servidas recolectadas en Lima, 6,000 litros /seg son producto del uso del agua potable para trasladar excretas y orines.

4 Los modelos existentes no aportan a brindar una vivienda adecuada y satisfacer un derecho humano La letrina, su ubicación no es permanente, esta fuera de la casa, normalmente no menos de 5 metros ; esto ha significado que la desarticulación de la letrina de un modulo integral para aseo dentro de la vivienda no ha promovido el habito de lavado de manos de los niños y adultosLa letrina, su ubicación no es permanente, esta fuera de la casa, normalmente no menos de 5 metros ; esto ha significado que la desarticulación de la letrina de un modulo integral para aseo dentro de la vivienda no ha promovido el habito de lavado de manos de los niños y adultos El sistema convencional de arrastre hidráulico : Los programas de construcción de redes no ingresan al interior de la casaEl sistema convencional de arrastre hidráulico : Los programas de construcción de redes no ingresan al interior de la casa Dificultades técnicas para adecuarse a dificultades geográficas o dispersión de población;Dificultades técnicas para adecuarse a dificultades geográficas o dispersión de población; Generalmente las aguas servidas producidas se traducen en grandes volúmenes de agua contaminada con heces que desaguan en ríos, suelo y el mar.Generalmente las aguas servidas producidas se traducen en grandes volúmenes de agua contaminada con heces que desaguan en ríos, suelo y el mar. Deficit de agua para riego en la costa,Deficit de agua para riego en la costa, En Lima Metropolitana existen 1,367.8 has. De áreas verdes y se necesita 5,710.0 has. Un distrito popular como San Juan de Lurigancho con mas de 1 millón de habitantes de 214 parques; no menos de 180 áreas de parques no están habilitados por falta de un sistema de riego adecuado.

5 Consideramos que: el sistema de saneamiento convencional de arrastre hidráulico esta en crisis en el mundo En una tendencia de crisis de agua dulce en el mundo, se sigue usando casi el 50% del agua potable por persona al día en evacuar excretas En una tendencia de crisis de agua dulce en el mundo, se sigue usando casi el 50% del agua potable por persona al día en evacuar excretas la mayoría de las aguas negras generadas en la región se dejan salir sin tratamiento a ecosistemas de aguas dulces y saladas, poniendo en riesgo la salud de la gente y deteriorando el medio ambiente y contribuyendo al calentamiento global. la mayoría de las aguas negras generadas en la región se dejan salir sin tratamiento a ecosistemas de aguas dulces y saladas, poniendo en riesgo la salud de la gente y deteriorando el medio ambiente y contribuyendo al calentamiento global.

6 HACIA UN NUEVO PARADIGMA DE GESTION DE L OS SERVICIOS DE AGUA Y SANEAMIENTO EN LA CIUDAD

7 Saneamiento Ecológico para la Ciudad Digestión anaeróbica, compostaje Residuos orgánicos Biogas, mejora del suelo Utilización Sustancias Heces (aguas pardas) Digestión anaeróbica, secado, compostaje Biogas, mejora del suelo Humadales tratamiento biol. Lagunas artif., tecnología de membrana, jardines Aguas grises (ducha, lavado) Irrigación, Recarga de la capa freática o reutilización Orina (aguas Amarillas) Fertilizante líquido o seco Higienización por almacenaje, secado Filtración, tratamiento biológico Aguas lluvias Suministro de agua, recarga de la capa freática Separación de: Tratamiento

8 PRINCIPIO BASICO

9

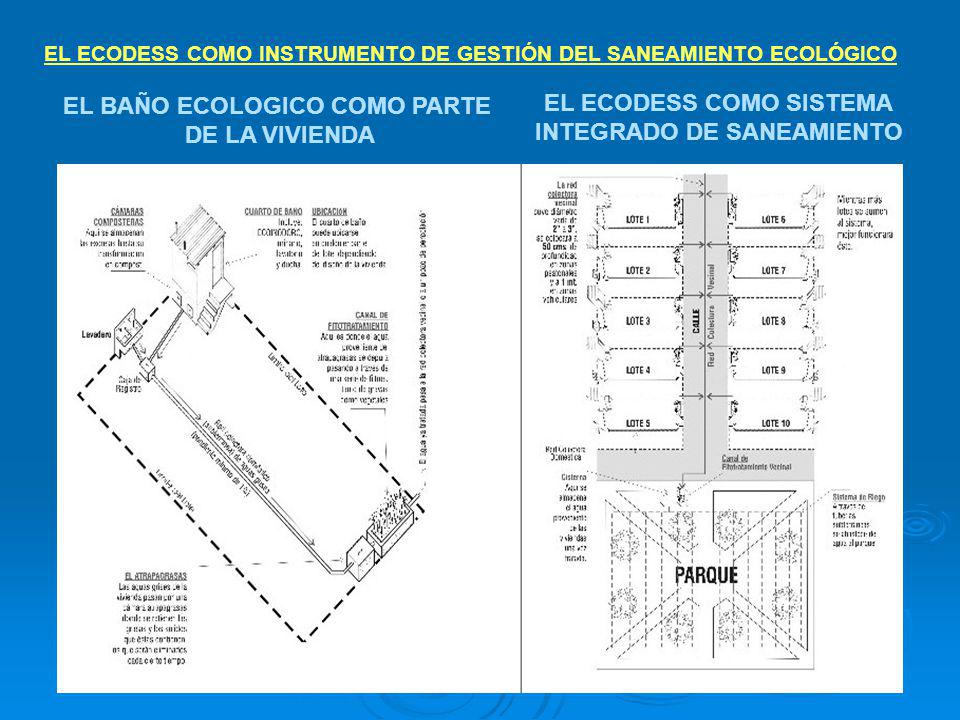

10 EL BAÑO ECOLOGICO COMO PARTE DE LA VIVIENDA EL ECODESS COMO SISTEMA INTEGRADO DE SANEAMIENTO EL ECODESS COMO INSTRUMENTO DE GESTIÓN DEL SANEAMIENTO ECOLÓGICO

11 ESTUDIO DE CASO Proyecto Piloto de Agua potable y Saneamiento ecológico en Nieveria, Lima - Perú

12 Nievería es una de las pocas zonas cercanas a la capital del país que sigue teniendo un carácter eminentemente rural. Nievería es una de las pocas zonas cercanas a la capital del país que sigue teniendo un carácter eminentemente rural. Población excluida de los planes de provisión de servicios de agua y saneamiento de SEDAPAL. Población excluida de los planes de provisión de servicios de agua y saneamiento de SEDAPAL. Viven alrededor de 400 familias Viven alrededor de 400 familias Mucho tiempo sus habitantes se abastecieron mediante camiones cisternas, lo que les resultaba excesivamente costoso Mucho tiempo sus habitantes se abastecieron mediante camiones cisternas, lo que les resultaba excesivamente costoso Produciendo en la población un alto índice de enfermedades diarreicas y parasitarias, que se acentuaba en la población infantil. Produciendo en la población un alto índice de enfermedades diarreicas y parasitarias, que se acentuaba en la población infantil. Nieveria se encuentra a 40 minutos de viaje, a unos 16 Kilómetros del Centro de Lima, MUN. DE CHO SICA

13 Acciones realizadas por la organización social 1999: Los pobladores de no tenían servicios básicos y no estaban organizados. 1999: Los pobladores de no tenían servicios básicos y no estaban organizados :Proyecto de agua potable-pilones. Construcción de reservorio, Formación de la Asociación de Nievería :Proyecto de agua potable-pilones. Construcción de reservorio, Formación de la Asociación de Nievería : Instalación del agua a domicilio y del microsistema de saneamiento ECODESS con 43 baños ecológicos : Instalación del agua a domicilio y del microsistema de saneamiento ECODESS con 43 baños ecológicos : Instalación del agua a domicilio y sistema de saneamiento condominial en 96 lotes : Instalación del agua a domicilio y sistema de saneamiento condominial en 96 lotes : Se gano el Premio Moviliza. Ampliación de cobertura de agua. Movilización de recursos : Se gano el Premio Moviliza. Ampliación de cobertura de agua. Movilización de recursos. CENCA, CESAL, AYUNTAMIENTO DE MADRID, MUNICIPALIDAD LURIGANCHO CHOSICA, DISA IV ESTE Y AGUA NIEVERIA CENCA, CESAL, AYUNTAMIENTO DE MADRID, MUNICIPALIDAD LURIGANCHO CHOSICA, DISA IV ESTE Y AGUA NIEVERIA

14 BAÑO ECOLOGICO CON ECOINODORO EMPOTRADO

15 CANAL DE FITOTRATAMIENTO O BIO FILTROS Y RED COLECTORA

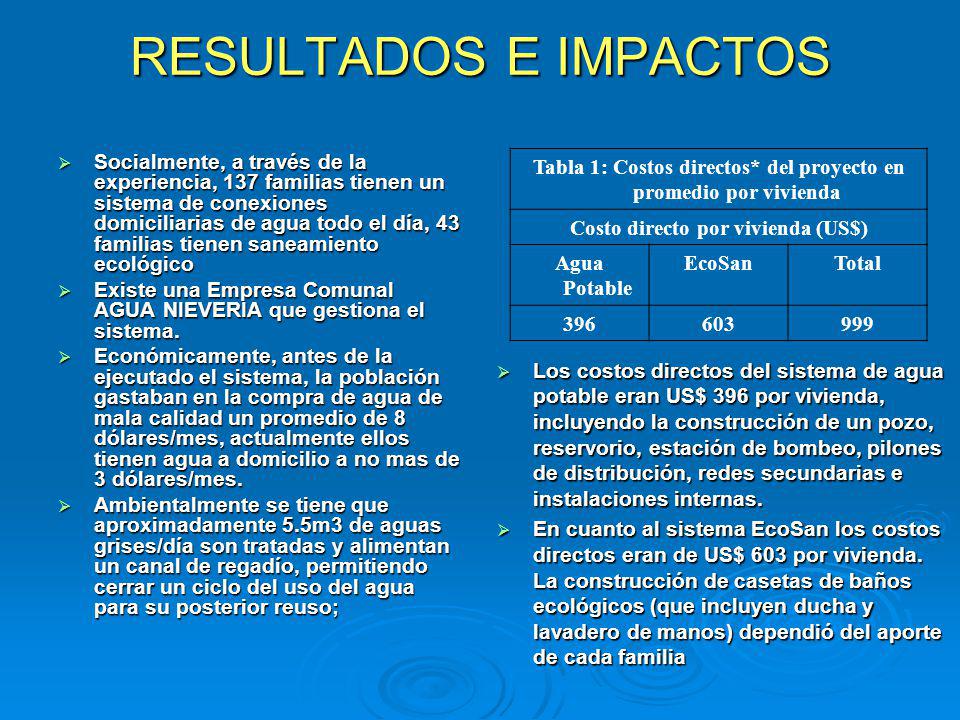

16 RESULTADOS E IMPACTOS Socialmente, a través de la experiencia, 137 familias tienen un sistema de conexiones domiciliarias de agua todo el día, 43 familias tienen saneamiento ecológico Socialmente, a través de la experiencia, 137 familias tienen un sistema de conexiones domiciliarias de agua todo el día, 43 familias tienen saneamiento ecológico Existe una Empresa Comunal AGUA NIEVERIA que gestiona el sistema. Existe una Empresa Comunal AGUA NIEVERIA que gestiona el sistema. Económicamente, antes de la ejecutado el sistema, la población gastaban en la compra de agua de mala calidad un promedio de 8 dólares/mes, actualmente ellos tienen agua a domicilio a no mas de 3 dólares/mes. Económicamente, antes de la ejecutado el sistema, la población gastaban en la compra de agua de mala calidad un promedio de 8 dólares/mes, actualmente ellos tienen agua a domicilio a no mas de 3 dólares/mes. Ambientalmente se tiene que aproximadamente 5.5m3 de aguas grises/día son tratadas y alimentan un canal de regadío, permitiendo cerrar un ciclo del uso del agua para su posterior reuso; Ambientalmente se tiene que aproximadamente 5.5m3 de aguas grises/día son tratadas y alimentan un canal de regadío, permitiendo cerrar un ciclo del uso del agua para su posterior reuso; Tabla 1: Costos directos* del proyecto en promedio por vivienda Costo directo por vivienda (US$) Agua Potable EcoSanTotal Los costos directos del sistema de agua potable eran US$ 396 por vivienda, incluyendo la construcción de un pozo, reservorio, estación de bombeo, pilones de distribución, redes secundarias e instalaciones internas. Los costos directos del sistema de agua potable eran US$ 396 por vivienda, incluyendo la construcción de un pozo, reservorio, estación de bombeo, pilones de distribución, redes secundarias e instalaciones internas. En cuanto al sistema EcoSan los costos directos eran de US$ 603 por vivienda. La construcción de casetas de baños ecológicos (que incluyen ducha y lavadero de manos) dependió del aporte de cada familia En cuanto al sistema EcoSan los costos directos eran de US$ 603 por vivienda. La construcción de casetas de baños ecológicos (que incluyen ducha y lavadero de manos) dependió del aporte de cada familia

17 LECCIONES APRENDIDAS En lo social: Tomar en cuenta a los actores locales, evaluar sus características sociales culturales y demandas reales; trabajar intensamente tanto con las dirigencias como con los pobladores. Tomar en cuenta a los actores locales, evaluar sus características sociales culturales y demandas reales; trabajar intensamente tanto con las dirigencias como con los pobladores. En trabajo de promoción, motivación, sensibilización y esclarecimiento reduce prejuicios e incorpora a la población activamente, es importante el costear estas acciones hasta en 25% del costo directo. En trabajo de promoción, motivación, sensibilización y esclarecimiento reduce prejuicios e incorpora a la población activamente, es importante el costear estas acciones hasta en 25% del costo directo. Afirmar la necesidad de trabajar permanentemente al lado de los usuarios, en el camino hemos hecho correctivos a la propuesta inicial para responder a la realidad de los usuarios. Afirmar la necesidad de trabajar permanentemente al lado de los usuarios, en el camino hemos hecho correctivos a la propuesta inicial para responder a la realidad de los usuarios. La capacitación y el seguimiento son aspectos que deben tenerse en cuenta, la participación de los gobiernos locales e instituciones de Salud es importante en el proceso. La capacitación y el seguimiento son aspectos que deben tenerse en cuenta, la participación de los gobiernos locales e instituciones de Salud es importante en el proceso. En lo Técnico: Es importante el ubicar el Baño Ecológico Seco, recogiendo las sugerencias de los usuarios, evaluar con ellos su factibilidad técnica dentro del diseño de la vivienda, tomando en cuenta el en crecimiento futuro. Es importante el ubicar el Baño Ecológico Seco, recogiendo las sugerencias de los usuarios, evaluar con ellos su factibilidad técnica dentro del diseño de la vivienda, tomando en cuenta el en crecimiento futuro. Capacitar y emplear mano de obra del lugar, facilita la ejecución del proyecto, la sostenibilidad técnica y reduce costos Capacitar y emplear mano de obra del lugar, facilita la ejecución del proyecto, la sostenibilidad técnica y reduce costos Para un adecuado funcionamiento de la tecnología es conveniente que las viviendas cuenten con servicio de agua. Para un adecuado funcionamiento de la tecnología es conveniente que las viviendas cuenten con servicio de agua. La elección de la zona específica donde aplicar el proyecto piloto demostrativo, tomaremos como supuesto que este excluida de la posibilidad cercana de implementación del sistema de alcantarillado convencional. La elección de la zona específica donde aplicar el proyecto piloto demostrativo, tomaremos como supuesto que este excluida de la posibilidad cercana de implementación del sistema de alcantarillado convencional.

18 Potencial de replicabilidad En el ámbito rural del Perú existen aproximadamente 4,504 Juntas Administradoras de servicio de saneamiento - JASS que operan en todo el país y que administran a mas de 8 millones de usuarios En el ámbito rural del Perú existen aproximadamente 4,504 Juntas Administradoras de servicio de saneamiento - JASS que operan en todo el país y que administran a mas de 8 millones de usuarios Otro aspecto importante del ECODESS con enfoque ECOSAN, es su aporte al derecho a la vivienda digna y/o adecuada. Otro aspecto importante del ECODESS con enfoque ECOSAN, es su aporte al derecho a la vivienda digna y/o adecuada. El Baño ecológico Seco se constituye para una familia de bajos ingresos en una de sus principales inversiones y que en comparación con otros sistemas les brinda mayores condiciones de salubridad, seguridad El Baño ecológico Seco se constituye para una familia de bajos ingresos en una de sus principales inversiones y que en comparación con otros sistemas les brinda mayores condiciones de salubridad, seguridad Tecnológicamente responde a la problemática tanto topográfica como de recursos materiales de los lugares de mayor demanda en el país. Tecnológicamente responde a la problemática tanto topográfica como de recursos materiales de los lugares de mayor demanda en el país. La replicabilidad del ECODESS o de sus componentes (baño ecológico Seco y/o fitotratamiento y reuso de aguas grises para áreas verdes) ya se esta realizando; existen ahora no menos de 300 baños ecológicos secos instalados en Lima. Existen otros proyectos ejecutados y en gestión tanto en la sierra como en la selva. La replicabilidad del ECODESS o de sus componentes (baño ecológico Seco y/o fitotratamiento y reuso de aguas grises para áreas verdes) ya se esta realizando; existen ahora no menos de 300 baños ecológicos secos instalados en Lima. Existen otros proyectos ejecutados y en gestión tanto en la sierra como en la selva. El inmenso déficit de área verde de la costa peruana y la escasez de agua dulce para riego, hace necesaria la implementación del sistema utilizando las aguas grises para riego urbano, ya existe mas de 5,000 m2 de área irrigada con ECOSAN. El inmenso déficit de área verde de la costa peruana y la escasez de agua dulce para riego, hace necesaria la implementación del sistema utilizando las aguas grises para riego urbano, ya existe mas de 5,000 m2 de área irrigada con ECOSAN. El costo de construcción disminuye en casi 50% de la inversión que significa el construir con un sistema convencional, al Perú le permitiría reducir su inversión en casi 1,500 millones de dólares solo en saneamiento. El costo de construcción disminuye en casi 50% de la inversión que significa el construir con un sistema convencional, al Perú le permitiría reducir su inversión en casi 1,500 millones de dólares solo en saneamiento. Interés de Instituciones públicas y privadas, municipalidades provinciales y distritales, asociaciones y asentamientos humanos; aun asumiendo una contrapartida del 60%. Interés de Instituciones públicas y privadas, municipalidades provinciales y distritales, asociaciones y asentamientos humanos; aun asumiendo una contrapartida del 60%.

19 Proyección del ECODESS EN El Perú

20 Baño Ecológico Seco con una sola camara y con contenedor

21 Proceso de cosecha y reciclaje de composta de manera descentralizada reciclaje de nutrientes

22 Recoleccion, tratamiento y reuso de la orina

23 REUSO DE AGUAS GRISES CON BIO FILTROS Y RED COLECTORA EN BARRIOS Y COLEGIOS Y LADERAS

24 APORTES DEL ECODESS A LA GENERACION DE UNA NUEVA CULTURA DEL AGUA Se reafirma el hecho de hacer un uso racional del agua para la vida y no el de potabilizarla para luego usarlo como medio para transportar excretas, Se reafirma el hecho de hacer un uso racional del agua para la vida y no el de potabilizarla para luego usarlo como medio para transportar excretas, En el estado Peruano existe la propuesta politica de realizar trasvases del lado oeste de la cordillera de los andes hacia la costa, al respecto al implementar modelos de gestión como el ECODESS con enfoque de saneamiento Ecológico, se contribuye a disminuir la cantidad de demanda de agua em las ciudades. En el estado Peruano existe la propuesta politica de realizar trasvases del lado oeste de la cordillera de los andes hacia la costa, al respecto al implementar modelos de gestión como el ECODESS con enfoque de saneamiento Ecológico, se contribuye a disminuir la cantidad de demanda de agua em las ciudades. Con la implementación del ECODESS, logramos reusar los residuos orgánicos que actualmente son arrojados en los ríos, lagos y lagunas con ello estamos contribuyendo a la reducción de la contaminación de estas fuentes de agua Con la implementación del ECODESS, logramos reusar los residuos orgánicos que actualmente son arrojados en los ríos, lagos y lagunas con ello estamos contribuyendo a la reducción de la contaminación de estas fuentes de agua El implementar el ECODESS implica un profundo trabajo de sensibilización ciudadana y de la población usuaria, con ello se va creando en cada usuario mayor responsabilidad y conciencia en el cuidado y su conservación muy diferente del sistema actual de arrastre hidráulico que promueve el jala y olvida. El implementar el ECODESS implica un profundo trabajo de sensibilización ciudadana y de la población usuaria, con ello se va creando en cada usuario mayor responsabilidad y conciencia en el cuidado y su conservación muy diferente del sistema actual de arrastre hidráulico que promueve el jala y olvida. La disminución del consumo familiar de agua potable al 50% y la posibilidad de establecer espacios descentralizados y autogestionarios de gestión del agua y saneamiento ecológico en las áreas periurbanas, rurales y urbanas evitara la ampliación de kilómetros de redes y la construcción de grandes plantas de tratamiento La disminución del consumo familiar de agua potable al 50% y la posibilidad de establecer espacios descentralizados y autogestionarios de gestión del agua y saneamiento ecológico en las áreas periurbanas, rurales y urbanas evitara la ampliación de kilómetros de redes y la construcción de grandes plantas de tratamiento

25 Gestión multidisciplinaria del servicio de Agua y Saneamiento Gestión multidisciplinaria del servicio de Agua y Saneamiento Gestión descentralizada con visión de ciudad Gestión descentralizada con visión de ciudad Remodelación de las redes actuales Remodelación de las redes actuales Reforma normativa y estructural Reforma normativa y estructural Cambio de actitudes de los usuarios Cambio de actitudes de los usuarios Profundizar la educación ambiental y el cambio de hábitos, el trabajo en colegios se constituye en uno de los más importantes medios de trabajo con la juventud Profundizar la educación ambiental y el cambio de hábitos, el trabajo en colegios se constituye en uno de los más importantes medios de trabajo con la juventud Cerrar el ciclo de los nutrientes Cerrar el ciclo de los nutrientes Desarrollo de un mercado de nutrientes producto de los residuos del saneamiento. Desarrollo de un mercado de nutrientes producto de los residuos del saneamiento. RETOS Y DESAFIOS PARA UNA NUEVA CULTURA DEL AGUA Y SANEAMIENTO SOSTENIBLE

26 ¡¡Gracias¡¡ JUAN CARLOS CALIZAYA LUNA Fellow Emprendedor Social de ASHOKA JUAN CARLOS CALIZAYA LUNA Fellow Emprendedor Social de ASHOKA Líder AVINA Director del Programa AGUAECOSANPERU/CENCA Líder AVINA Director del Programa AGUAECOSANPERU/CENCA Coronel Zegarra No. 426, Jesús María -Lima 11/Lima / Perú Tel: (511) / / Celular: (511) Coronel Zegarra No. 426, Jesús María -Lima 11/Lima / Perú Tel: (511) / / Celular: (511)
