Coples de Desconexión Rápida DIXON QUICK COUPLING.

Presentaciones similares


Presentación del tema: "Coples de Desconexión Rápida DIXON QUICK COUPLING."— Transcripción de la presentación:

1

2 Coples de Desconexión Rápida DIXON QUICK COUPLING

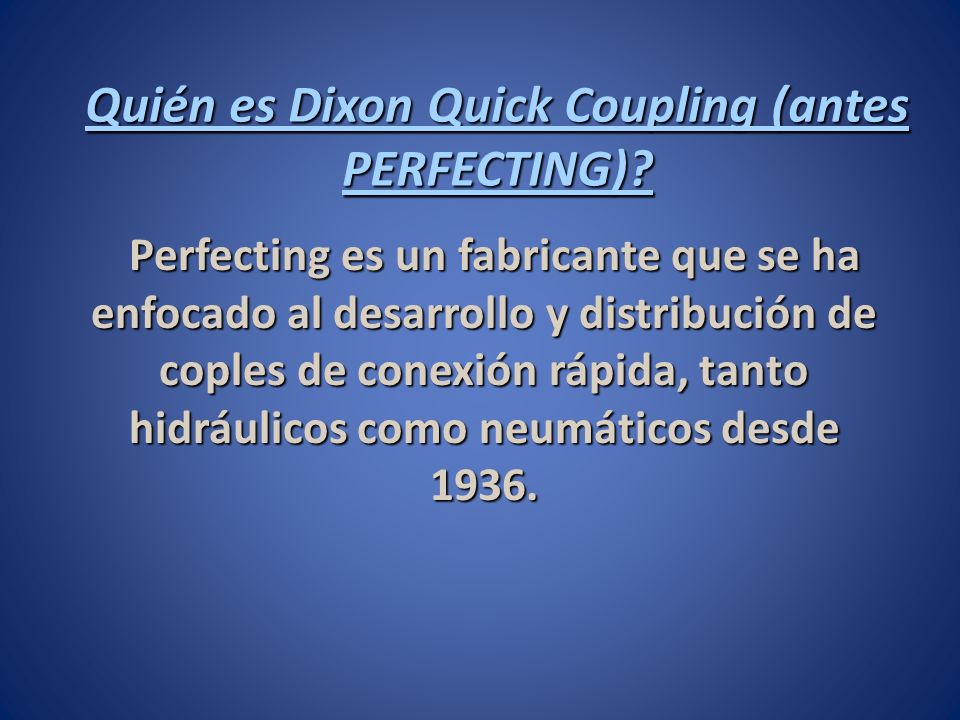

3 Perfecting es un fabricante que se ha enfocado al desarrollo y distribución de coples de conexión rápida, tanto hidráulicos como neumáticos desde Perfecting es un fabricante que se ha enfocado al desarrollo y distribución de coples de conexión rápida, tanto hidráulicos como neumáticos desde Quién es Dixon Quick Coupling (antes PERFECTING)?

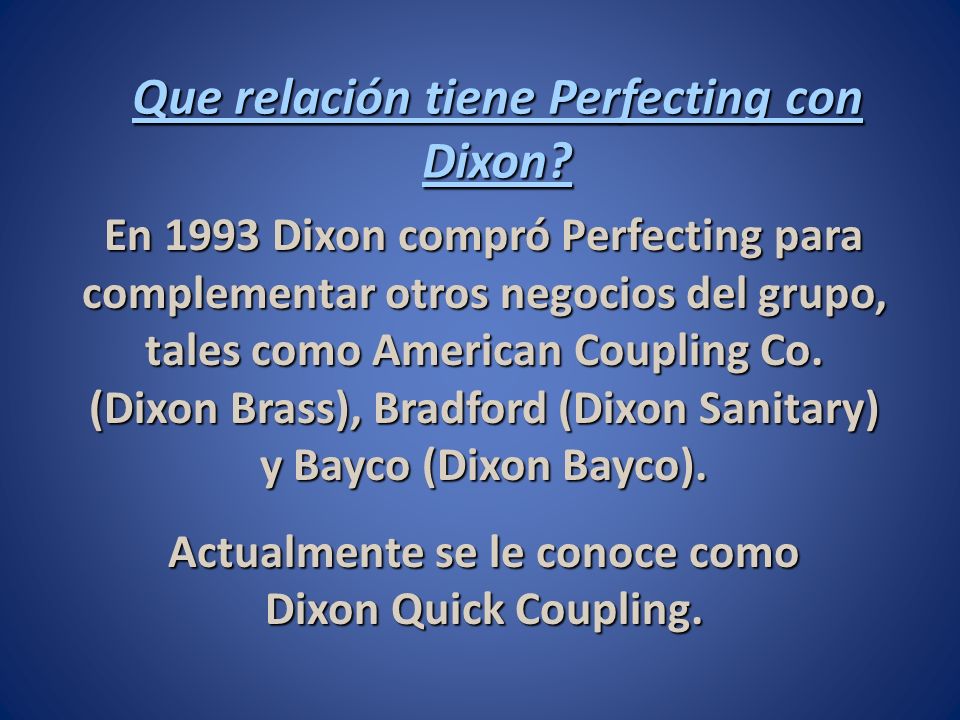

4 En 1993 Dixon compró Perfecting para complementar otros negocios del grupo, tales como American Coupling Co. (Dixon Brass), Bradford (Dixon Sanitary) y Bayco (Dixon Bayco). Actualmente se le conoce como Dixon Quick Coupling. Que relación tiene Perfecting con Dixon?

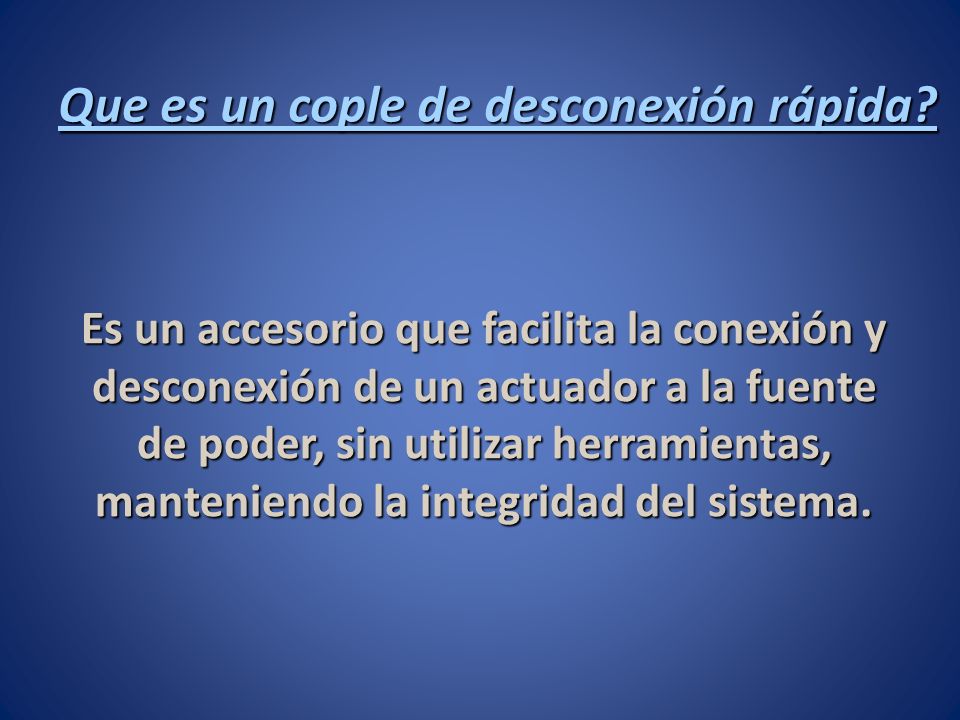

5 Es un accesorio que facilita la conexión y desconexión de un actuador a la fuente de poder, sin utilizar herramientas, manteniendo la integridad del sistema. Que es un cople de desconexión rápida?

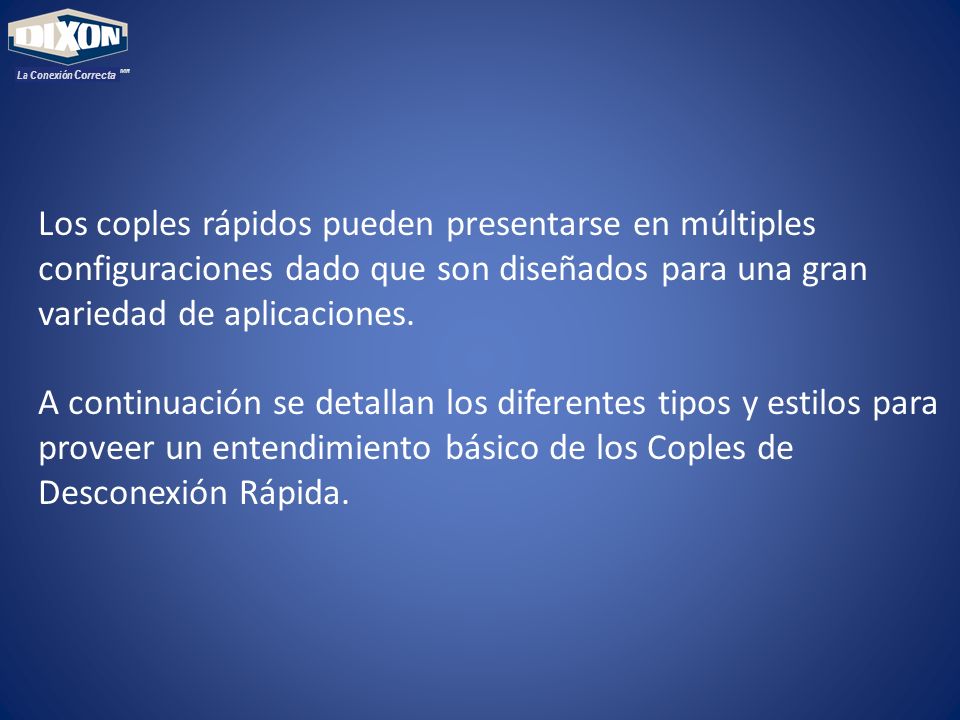

6 Los coples rápidos pueden presentarse en múltiples configuraciones dado que son diseñados para una gran variedad de aplicaciones. A continuación se detallan los diferentes tipos y estilos para proveer un entendimiento básico de los Coples de Desconexión Rápida. MR La Conexión Correcta

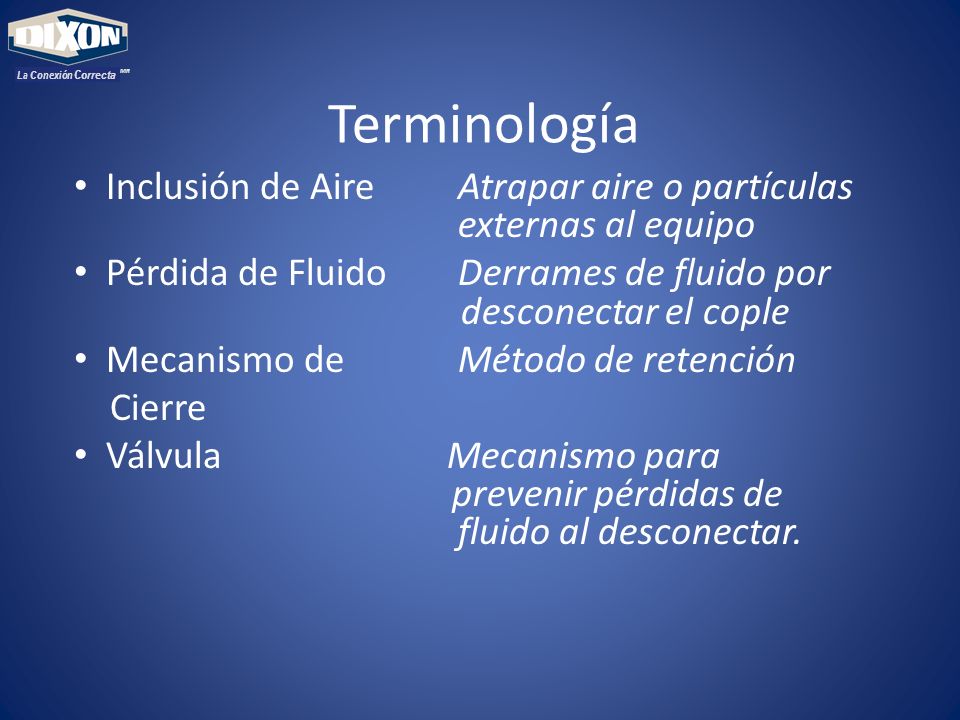

7 Terminología Inclusión de AireAtrapar aire o partículas externas al equipo Pérdida de FluidoDerrames de fluido por desconectar el cople Mecanismo de Método de retención Cierre Válvula Mecanismo para prevenir pérdidas de fluido al desconectar. MR La Conexión Correcta

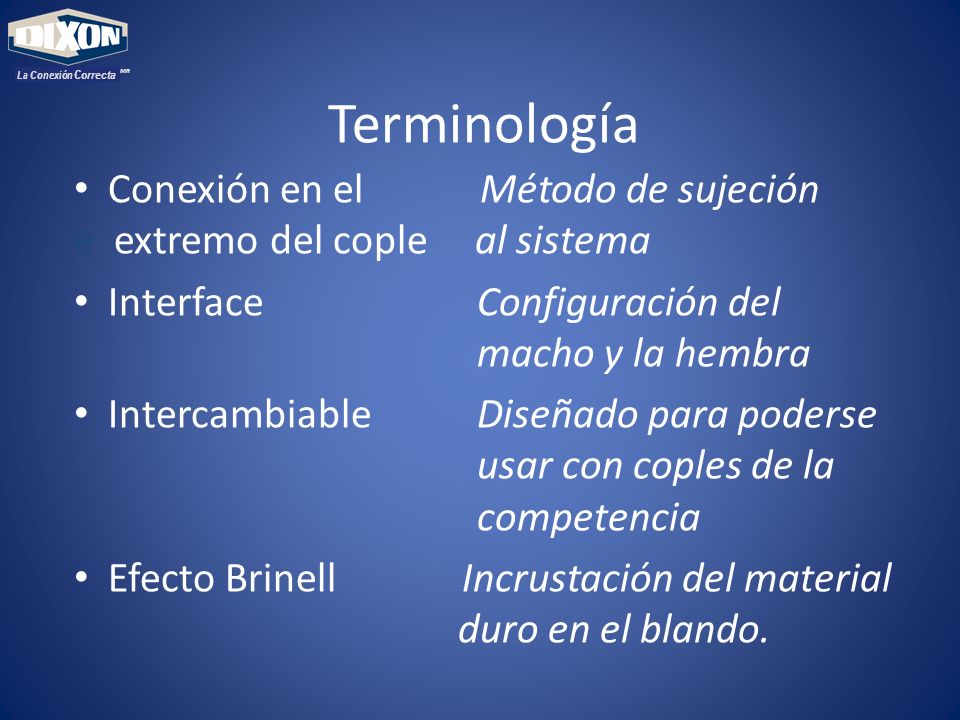

8 Terminología Conexión en el Método de sujeción e extremo del cople al sistema Interface Configuración del macho y la hembra Intercambiable Diseñado para poderse usar con coples de la competencia Efecto Brinell Incrustación del material duro en el blando. MR La Conexión Correcta

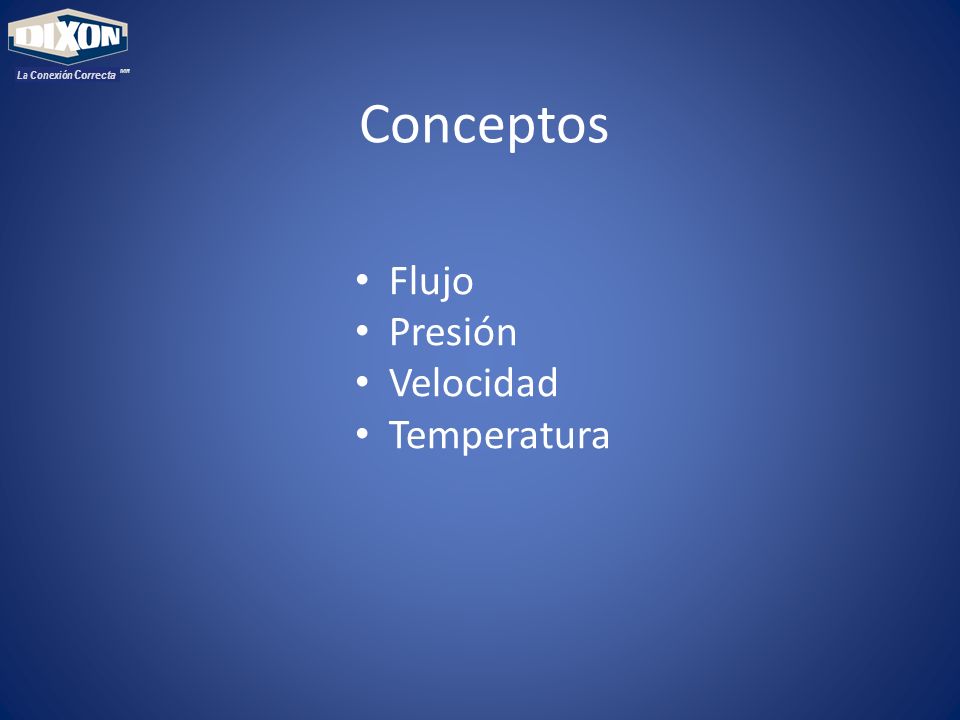

9 MR La Conexión Correcta Flujo Presión Velocidad Temperatura Conceptos

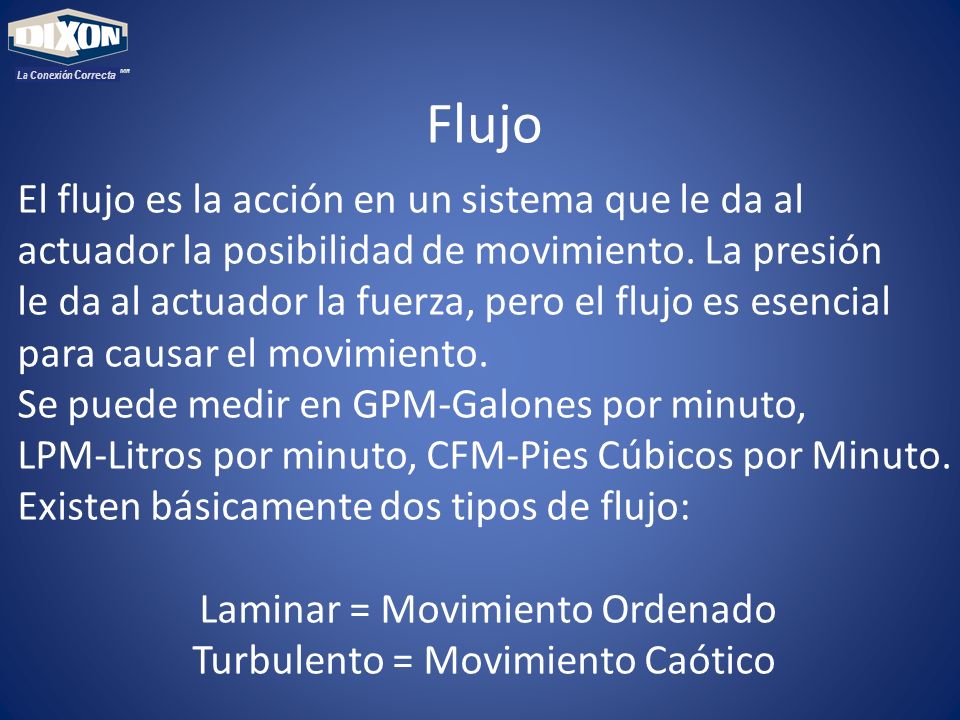

10 MR La Conexión Correcta Flujo El flujo es la acción en un sistema que le da al actuador la posibilidad de movimiento. La presión le da al actuador la fuerza, pero el flujo es esencial para causar el movimiento. Se puede medir en GPM-Galones por minuto, LPM-Litros por minuto, CFM-Pies Cúbicos por Minuto. Existen básicamente dos tipos de flujo: Laminar = Movimiento Ordenado Turbulento = Movimiento Caótico

11 MR La Conexión Correcta Flujo Laminar Flujo Turbulento

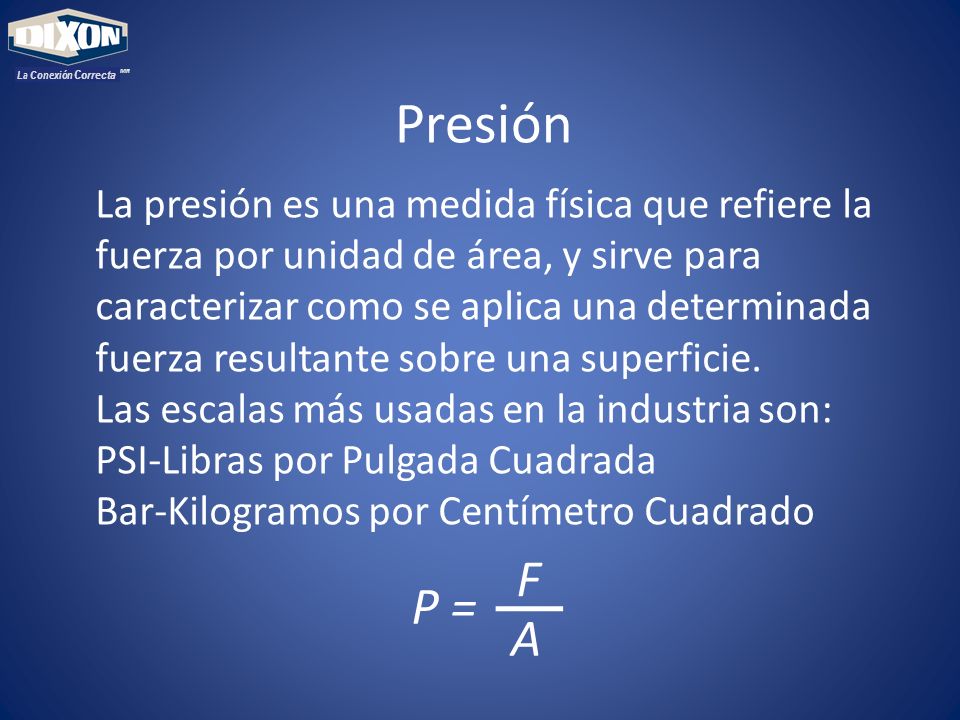

12 MR La Conexión Correcta Presión La presión es una medida física que refiere la fuerza por unidad de área, y sirve para caracterizar como se aplica una determinada fuerza resultante sobre una superficie. Las escalas más usadas en la industria son: PSI-Libras por Pulgada Cuadrada Bar-Kilogramos por Centímetro Cuadrado P = F A

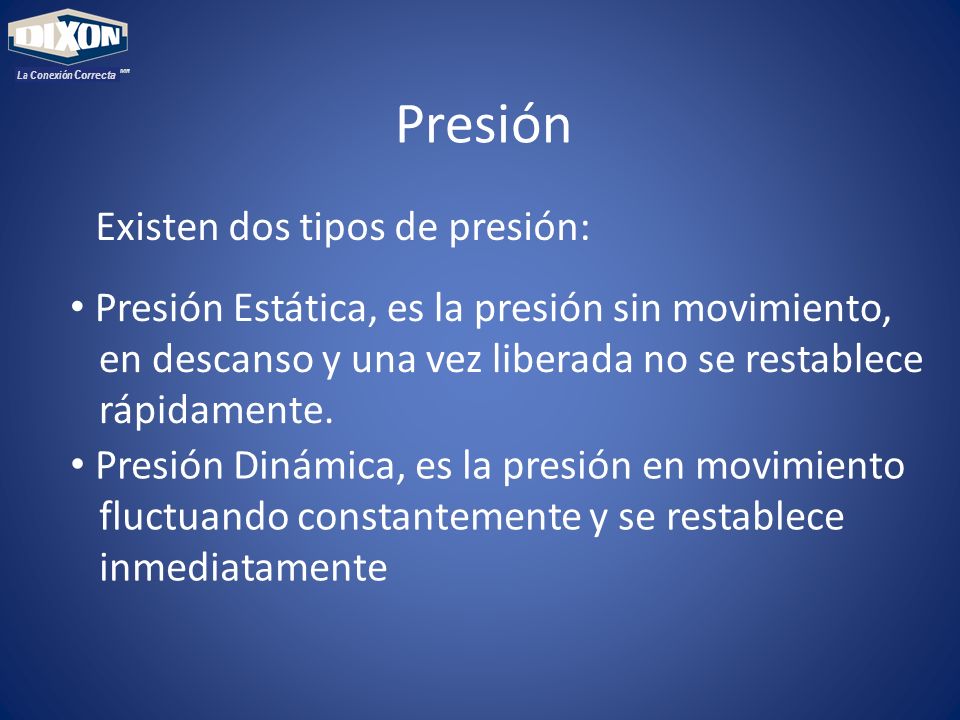

13 MR La Conexión Correcta Presión Existen dos tipos de presión: Presión Estática, es la presión sin movimiento, en descanso y una vez liberada no se restablece rápidamente. Presión Dinámica, es la presión en movimiento fluctuando constantemente y se restablece inmediatamente

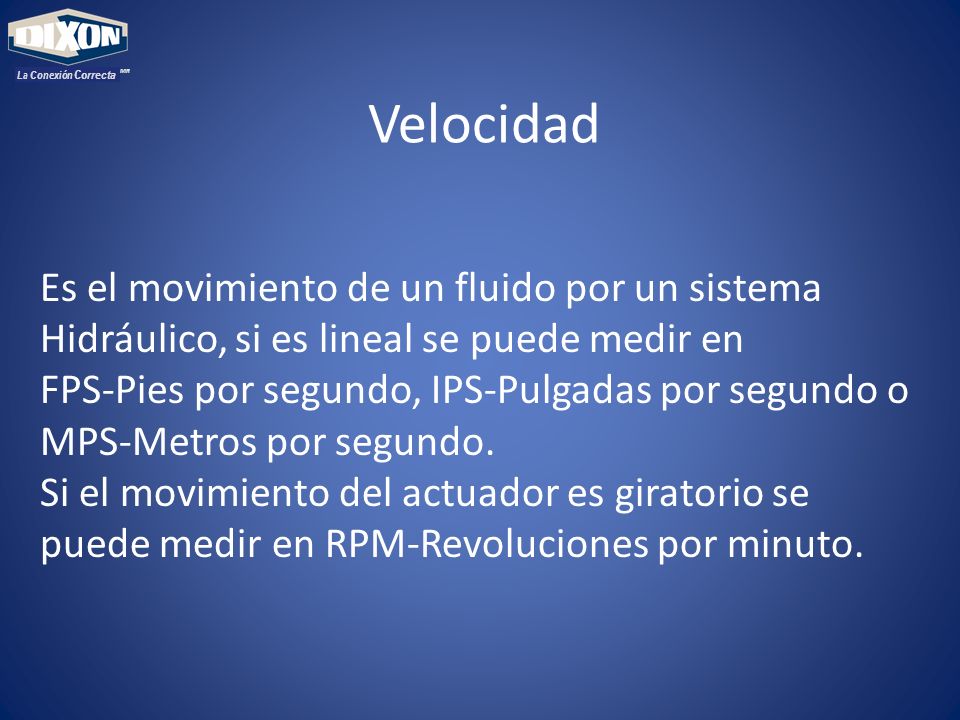

14 MR La Conexión Correcta Velocidad Es el movimiento de un fluido por un sistema Hidráulico, si es lineal se puede medir en FPS-Pies por segundo, IPS-Pulgadas por segundo o MPS-Metros por segundo. Si el movimiento del actuador es giratorio se puede medir en RPM-Revoluciones por minuto.

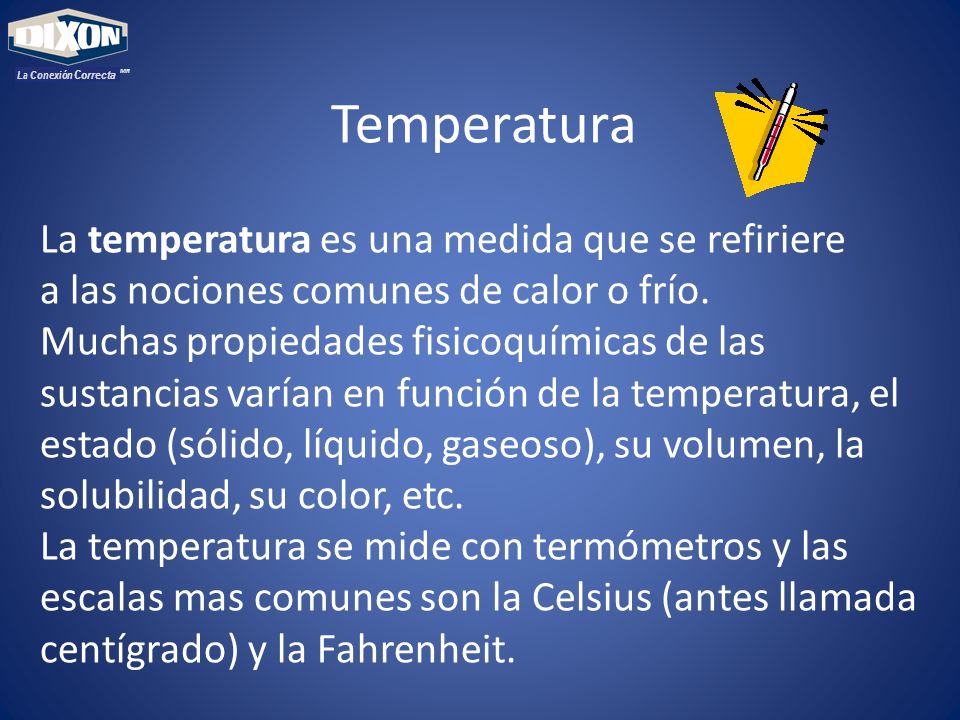

15 MR La Conexión Correcta Temperatura La temperatura es una medida que se refiriere a las nociones comunes de calor o frío. Muchas propiedades fisicoquímicas de las sustancias varían en función de la temperatura, el estado (sólido, líquido, gaseoso), su volumen, la solubilidad, su color, etc. La temperatura se mide con termómetros y las escalas mas comunes son la Celsius (antes llamada centígrado) y la Fahrenheit.

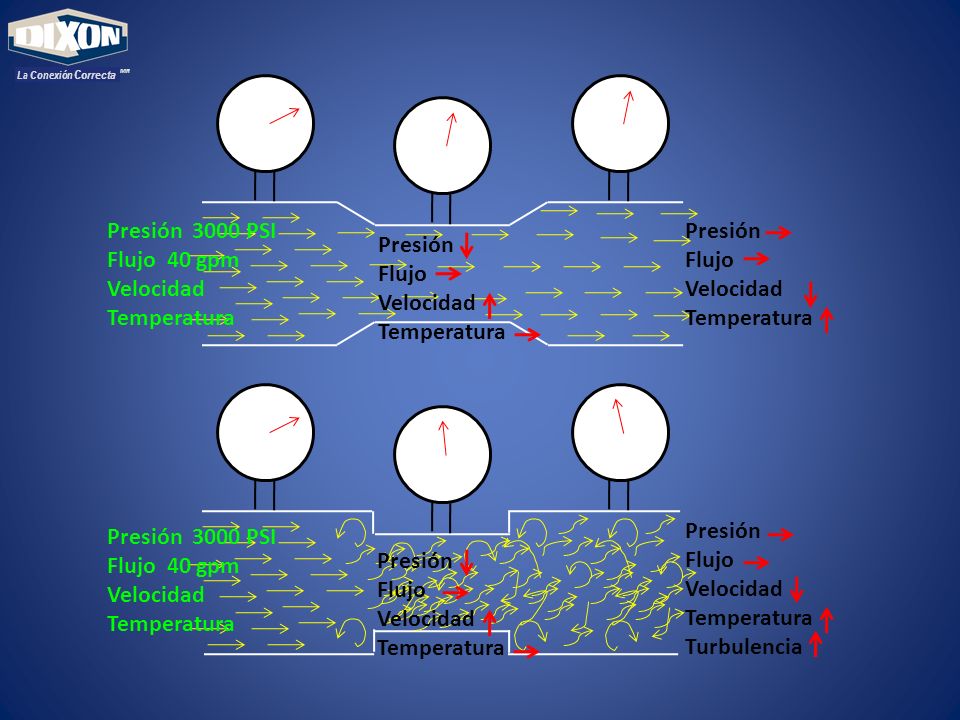

16 MR La Conexión Correcta Presión 3000 PSI Flujo 40 gpm Velocidad Temperatura Presión 3000 PSI Flujo 40 gpm Velocidad Temperatura Presión Flujo Velocidad Temperatura Turbulencia Presión Flujo Velocidad Temperatura Presión Flujo Velocidad Temperatura Presión Flujo Velocidad Temperatura

17 MR La Conexión Correcta En 1738 Daniel Bernoulli dijo: Con un fluido ideal (sin viscosidad ni rozamiento), por un conducto cerrado, tal como un equipo hidráulico, el flujo del fluido por el sistema permanece constante, sólo la presión y la velocidad del fluido se ven afectadas. V 2 + 2g2g P Pg + z = constante Principio de Bernoulli

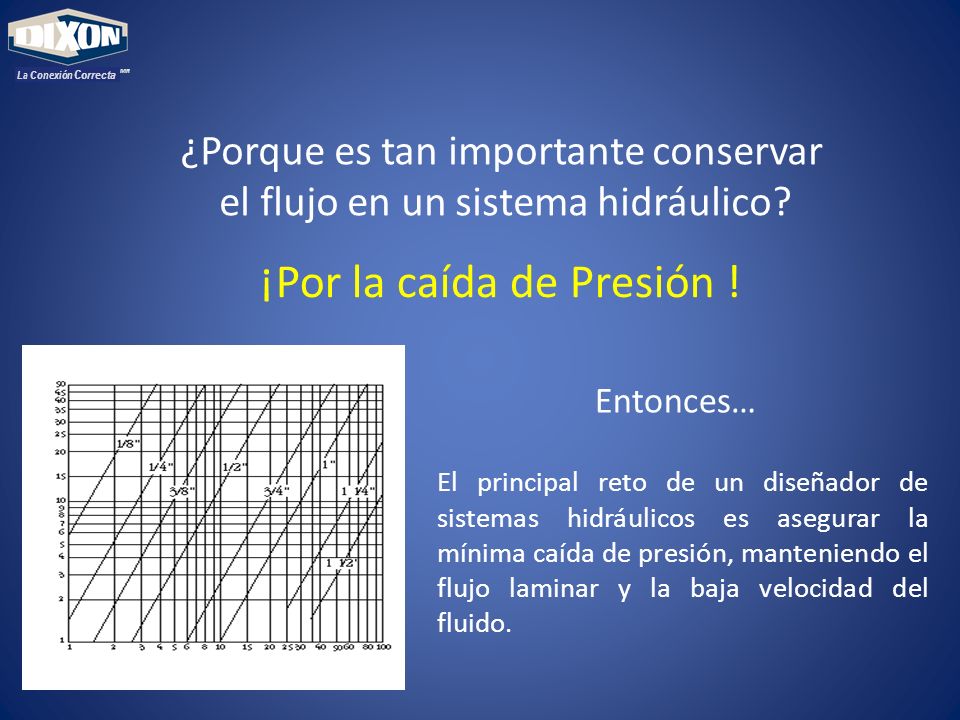

18 MR La Conexión Correcta ¿Porque es tan importante conservar el flujo en un sistema hidráulico? ¡Por la caída de Presión ! El principal reto de un diseñador de sistemas hidráulicos es asegurar la mínima caída de presión, manteniendo el flujo laminar y la baja velocidad del fluido. Entonces…

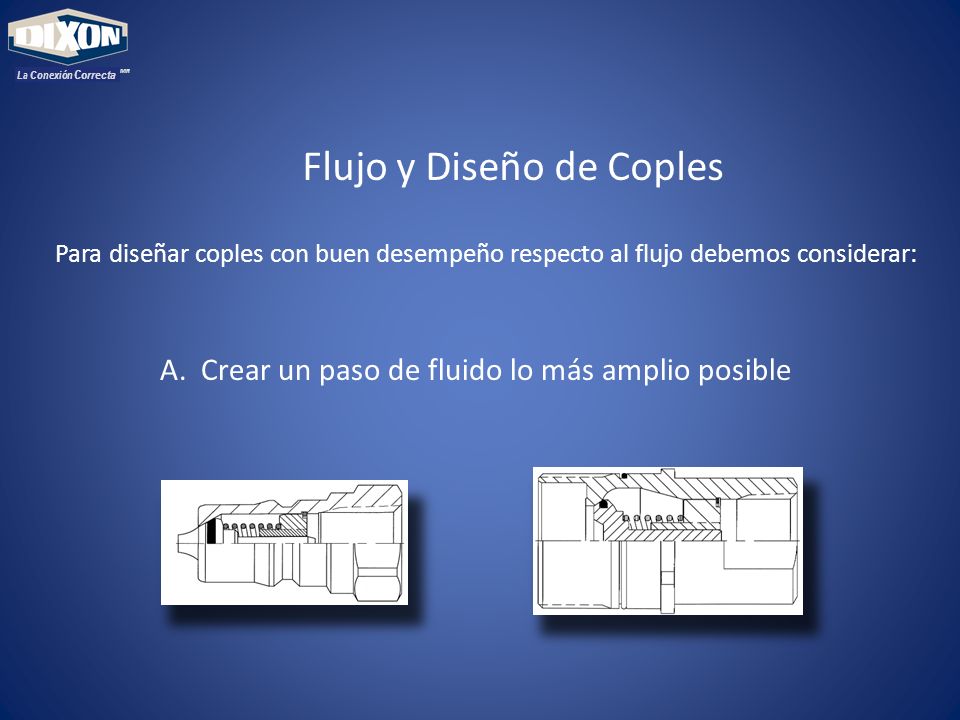

19 MR La Conexión Correcta Flujo y Diseño de Coples Para diseñar coples con buen desempeño respecto al flujo debemos considerar: A. Crear un paso de fluido lo más amplio posible

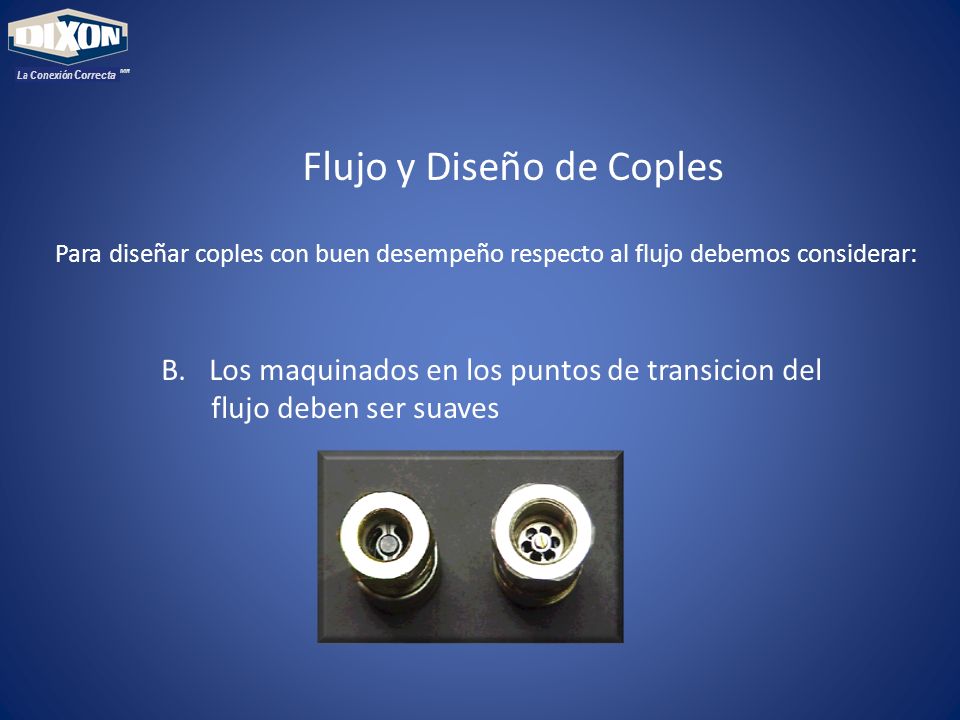

20 MR La Conexión Correcta Flujo y Diseño de Coples Para diseñar coples con buen desempeño respecto al flujo debemos considerar: B.Los maquinados en los puntos de transicion del flujo deben ser suaves

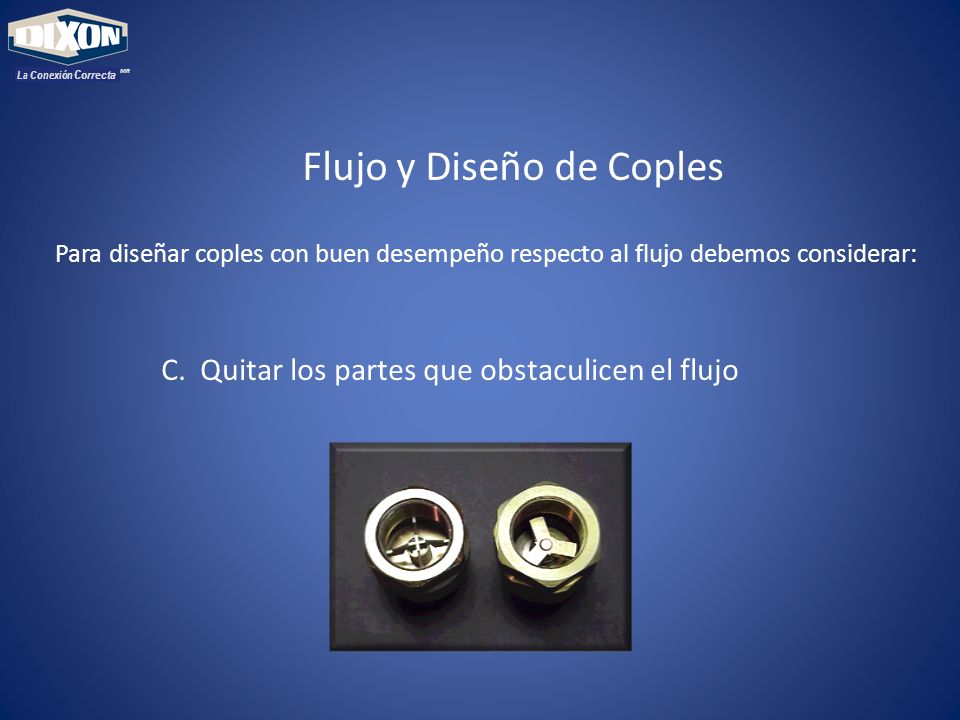

21 MR La Conexión Correcta Flujo y Diseño de Coples Para diseñar coples con buen desempeño respecto al flujo debemos considerar: C. Quitar los partes que obstaculicen el flujo

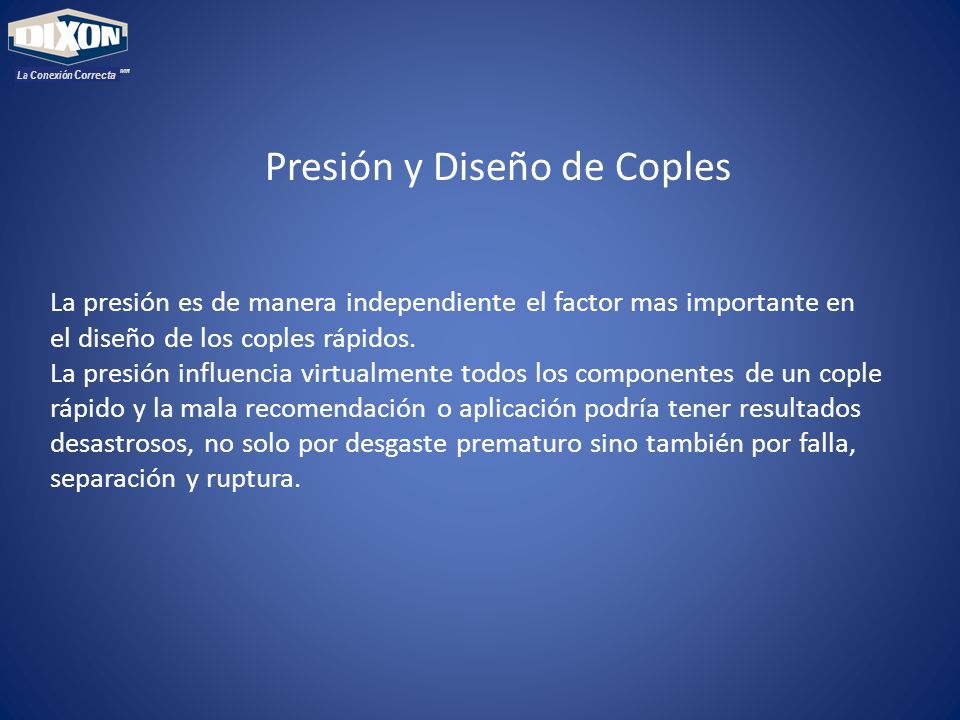

22 MR La Conexión Correcta Presión y Diseño de Coples La presión es de manera independiente el factor mas importante en el diseño de los coples rápidos. La presión influencia virtualmente todos los componentes de un cople rápido y la mala recomendación o aplicación podría tener resultados desastrosos, no solo por desgaste prematuro sino también por falla, separación y ruptura.

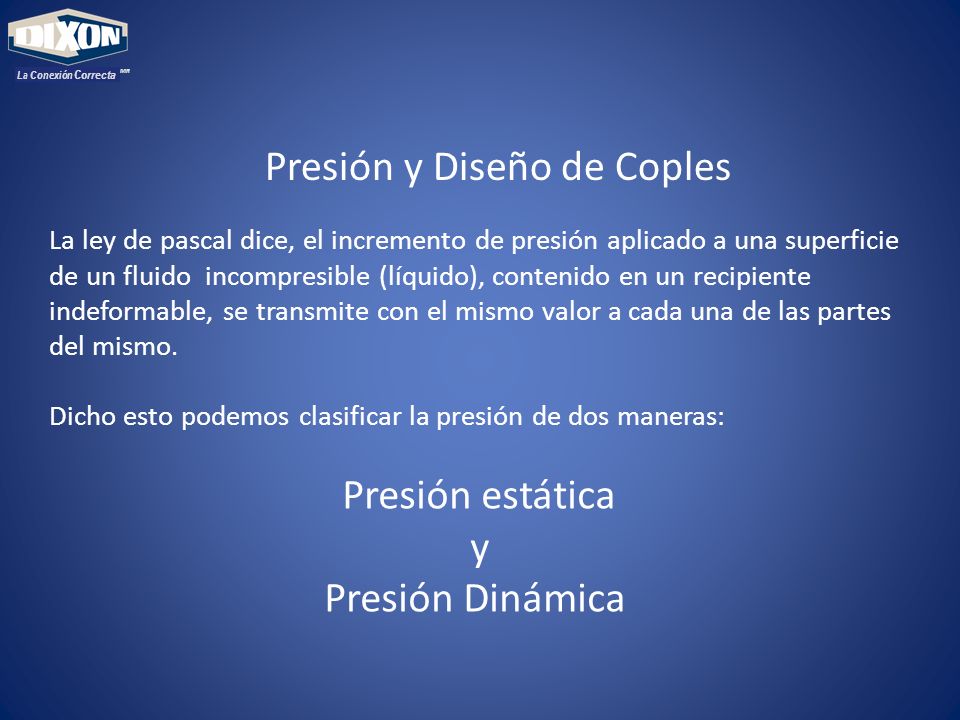

23 MR La Conexión Correcta La ley de pascal dice, el incremento de presión aplicado a una superficie de un fluido incompresible (líquido), contenido en un recipiente indeformable, se transmite con el mismo valor a cada una de las partes del mismo. Dicho esto podemos clasificar la presión de dos maneras: Presión estática y Presión Dinámica Presión y Diseño de Coples

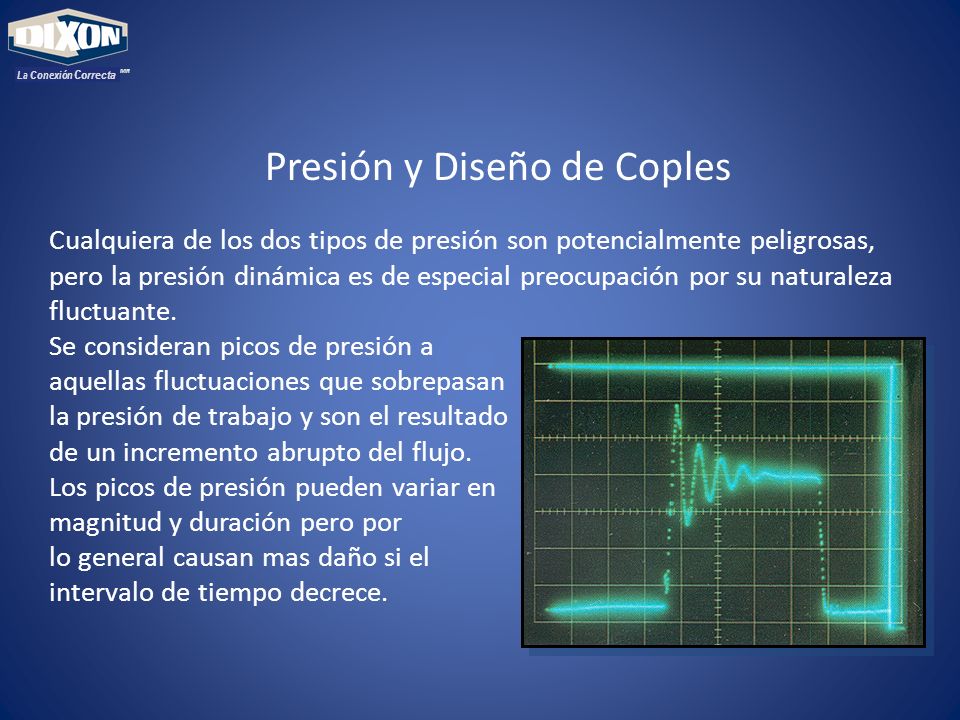

24 MR La Conexión Correcta Presión y Diseño de Coples Cualquiera de los dos tipos de presión son potencialmente peligrosas, pero la presión dinámica es de especial preocupación por su naturaleza fluctuante. Se consideran picos de presión a aquellas fluctuaciones que sobrepasan la presión de trabajo y son el resultado de un incremento abrupto del flujo. Los picos de presión pueden variar en magnitud y duración pero por lo general causan mas daño si el intervalo de tiempo decrece.

25 MR La Conexión Correcta Presión y Diseño de Coples Una serie de picos de presión de baja duración causará el efecto Brinell, así como el desgaste prematuro de las partes Puntos con Efecto Brinell

26 MR La Conexión Correcta Mecanismos de Cierre y Diseño de Coples La principal consideración es para asegurar que los componentes estructurales soportarán las fuerzas creadas por la presión. El grosor, acomodo y geometría juegan un factor fundamental en el mecanismo de cierre. El mas común de estos mecanismos de cierre es el de balines, el cual es perfecto para muchas aplicaciones, sin embargo en algunas otras ha sido reemplazado por otros tipos de mecanismo de cierre.

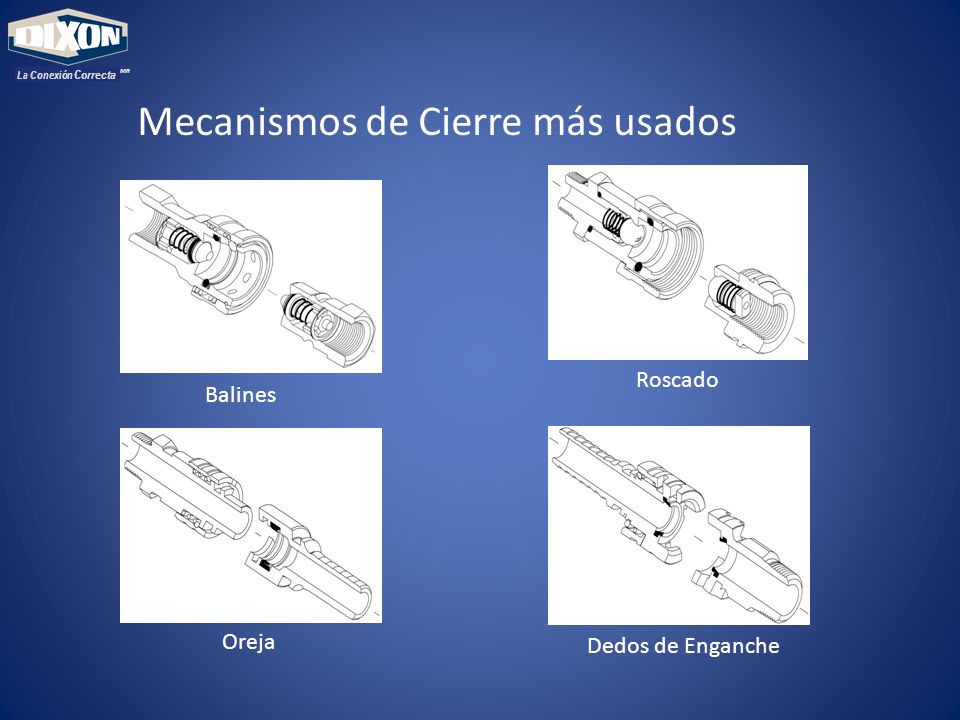

27 MR La Conexión Correcta Mecanismos de Cierre más usados Balines Roscado Oreja Dedos de Enganche

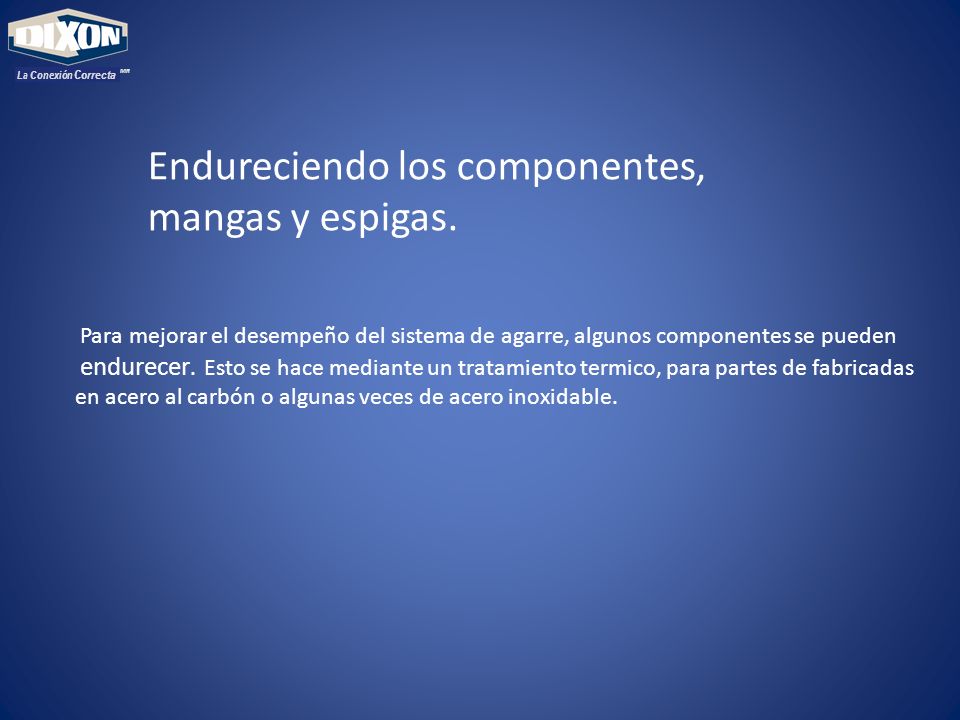

28 MR La Conexión Correcta Para mejorar el desempeño del sistema de agarre, algunos componentes se pueden endurecer. Esto se hace mediante un tratamiento termico, para partes de fabricadas en acero al carbón o algunas veces de acero inoxidable. Endureciendo los componentes, mangas y espigas.

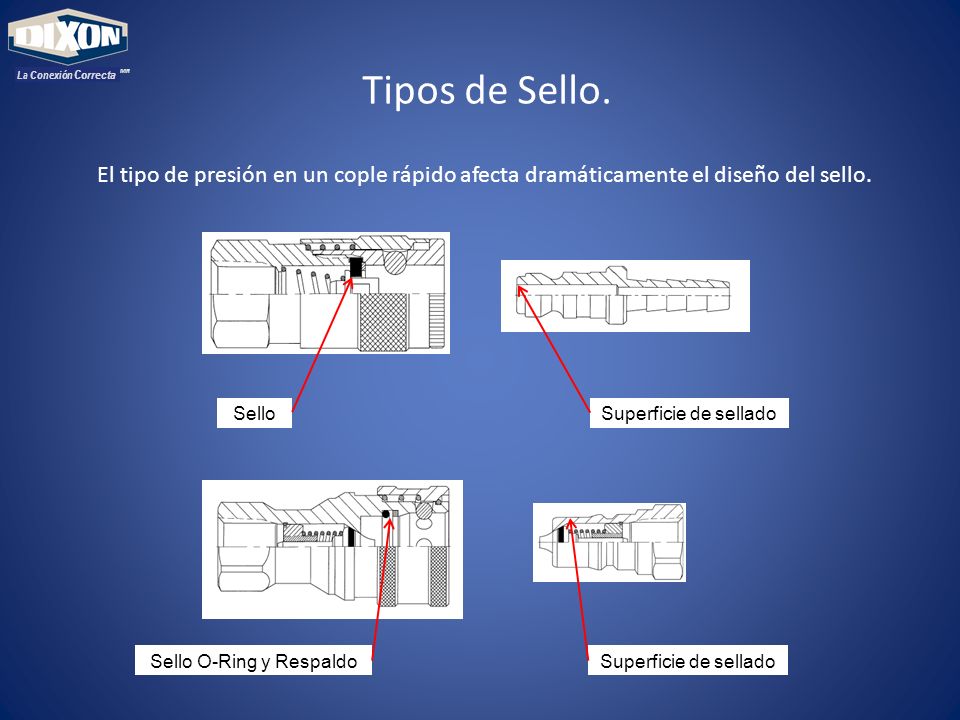

29 MR La Conexión Correcta Sello O-Ring y RespaldoSuperficie de sellado SelloSuperficie de sellado El tipo de presión en un cople rápido afecta dramáticamente el diseño del sello. Tipos de Sello.

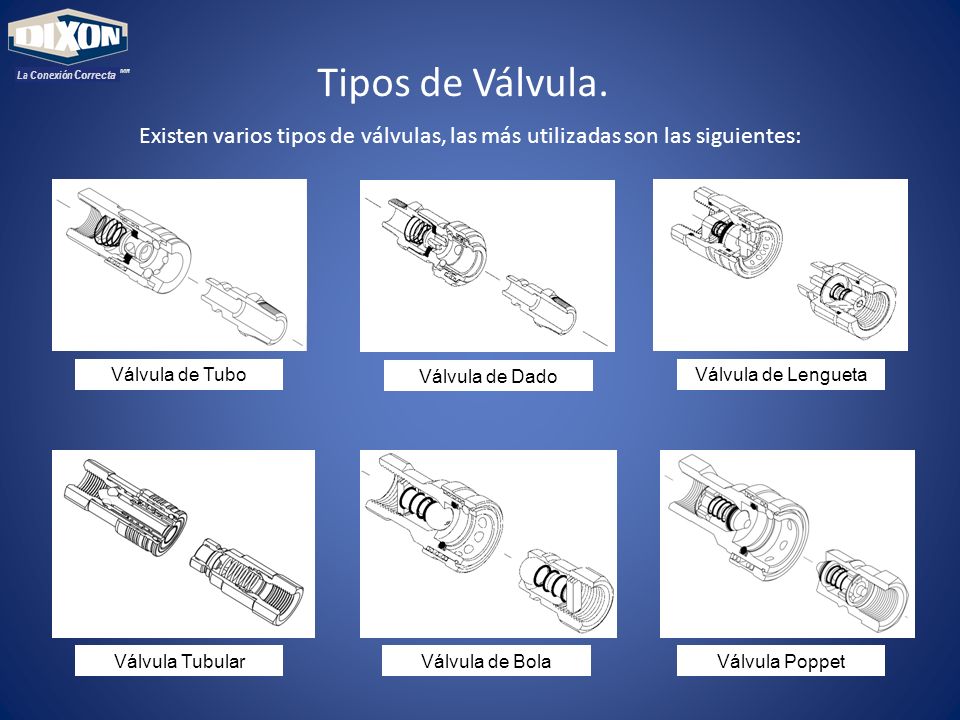

30 MR La Conexión Correcta Existen varios tipos de válvulas, las más utilizadas son las siguientes: Tipos de Válvula. Válvula de Tubo Válvula de Dado Válvula de Lengueta Válvula TubularVálvula de BolaVálvula Poppet

31 MR La Conexión Correcta Cada vez que un cople es desconectado hay una cierta cantidad de fluido derramado al medio ambiente. Durante la reconexion, hay una cierta cantidad de aire y polvo introducidos al sistema. Dependiendo de la aplicación estas cantidades pueden no ser de consideracion; sin embargo, hay aplicaciones sumamente sensibles a la contaminación del medio ambiente así como a la contaminación del equipo. Estas exigentes aplicaciones dieron lugar a los nuevos diseños de coples con válvulas mucho más eficientes que permiten la conexión y desconexión del mismo con una eficiencia antes inimaginable. Inclusión de Aire y Pérdida de Fluido Area que determina el derrame de fluido o inclusión de aire

32 MR La Conexión Correcta Condiciones para una Muerte Segura Los Coples de Desconexión Rápida son durables y altamente confiables, pero así como a Superman lo debilita la Kryptonita, los Coples tienen debilidades que, definitivamente, los harán fallar.

33 MR La Conexión Correcta Condiciones para una Muerte Segura

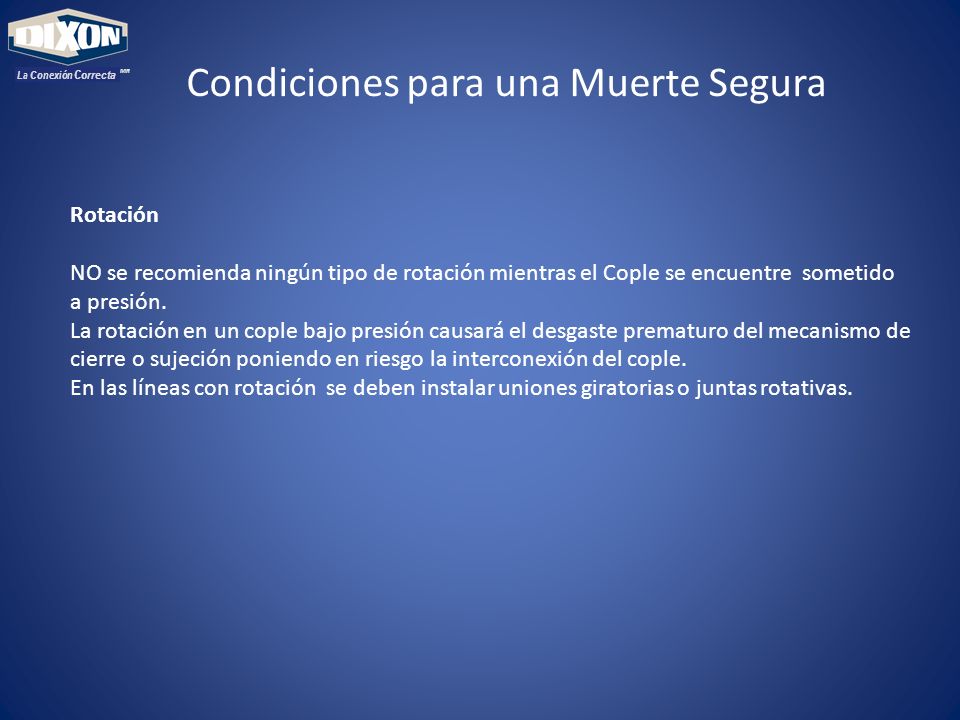

34 MR La Conexión Correcta Rotación NO se recomienda ningún tipo de rotación mientras el Cople se encuentre sometido a presión. La rotación en un cople bajo presión causará el desgaste prematuro del mecanismo de cierre o sujeción poniendo en riesgo la interconexión del cople. En las líneas con rotación se deben instalar uniones giratorias o juntas rotativas. Condiciones para una Muerte Segura

35 MR La Conexión Correcta Condiciones para una Muerte Segura

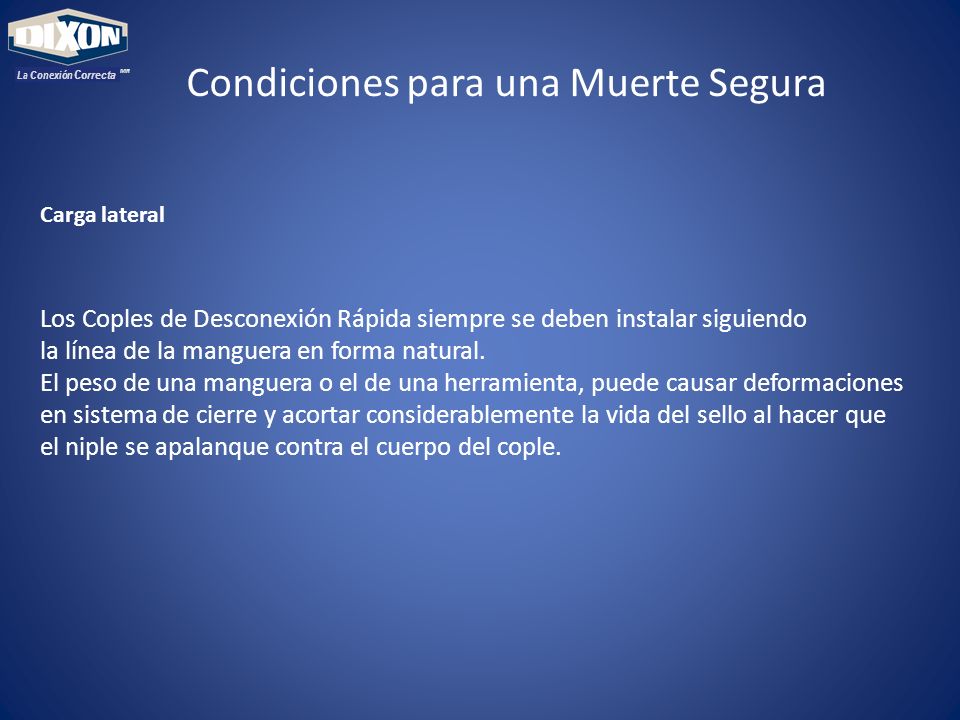

36 MR La Conexión Correcta Carga lateral Los Coples de Desconexión Rápida siempre se deben instalar siguiendo la línea de la manguera en forma natural. El peso de una manguera o el de una herramienta, puede causar deformaciones en sistema de cierre y acortar considerablemente la vida del sello al hacer que el niple se apalanque contra el cuerpo del cople. Condiciones para una Muerte Segura

37 MR La Conexión Correcta Condiciones para una Muerte Segura

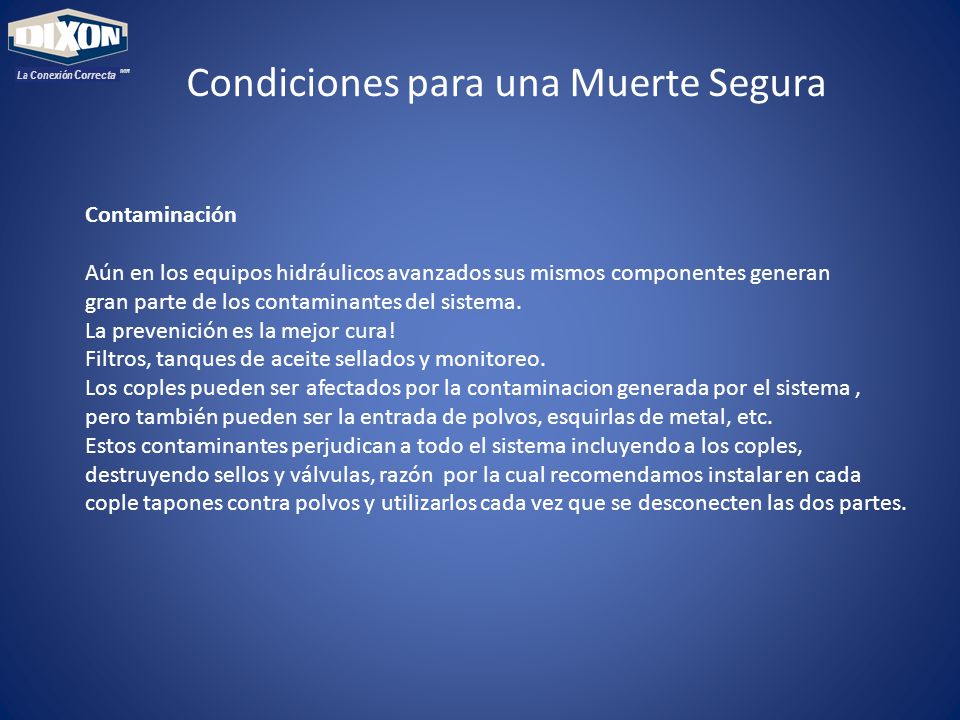

38 MR La Conexión Correcta Contaminación Aún en los equipos hidráulicos avanzados sus mismos componentes generan gran parte de los contaminantes del sistema. La prevenición es la mejor cura! Filtros, tanques de aceite sellados y monitoreo. Los coples pueden ser afectados por la contaminacion generada por el sistema, pero también pueden ser la entrada de polvos, esquirlas de metal, etc. Estos contaminantes perjudican a todo el sistema incluyendo a los coples, destruyendo sellos y válvulas, razón por la cual recomendamos instalar en cada cople tapones contra polvos y utilizarlos cada vez que se desconecten las dos partes. Condiciones para una Muerte Segura

39 MR La Conexión Correcta Condiciones para una Muerte Segura

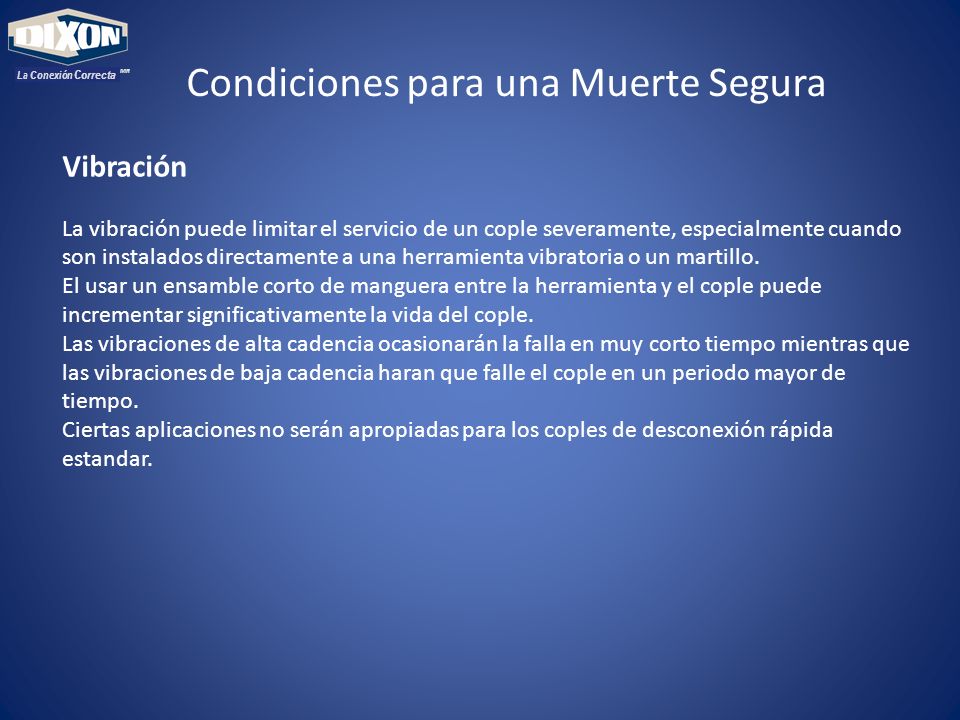

40 MR La Conexión Correcta Vibración La vibración puede limitar el servicio de un cople severamente, especialmente cuando son instalados directamente a una herramienta vibratoria o un martillo. El usar un ensamble corto de manguera entre la herramienta y el cople puede incrementar significativamente la vida del cople. Las vibraciones de alta cadencia ocasionarán la falla en muy corto tiempo mientras que las vibraciones de baja cadencia haran que falle el cople en un periodo mayor de tiempo. Ciertas aplicaciones no serán apropiadas para los coples de desconexión rápida estandar. Condiciones para una Muerte Segura

41 MR La Conexión Correcta Condiciones para una Muerte Segura

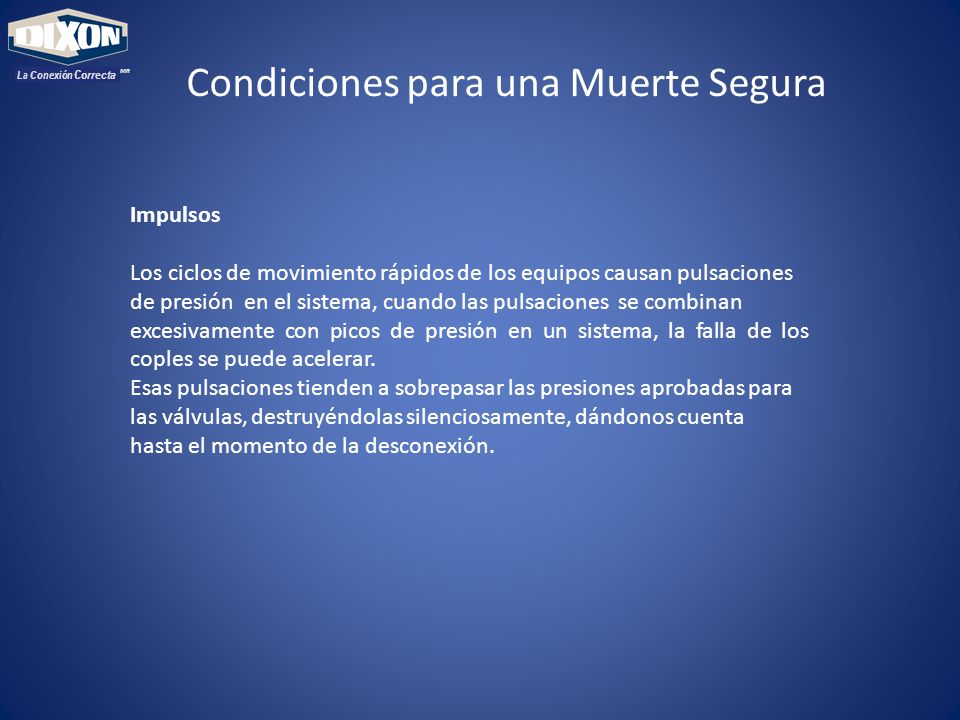

42 MR La Conexión Correcta Impulsos Los ciclos de movimiento rápidos de los equipos causan pulsaciones de presión en el sistema, cuando las pulsaciones se combinan excesivamente con picos de presión en un sistema, la falla de los coples se puede acelerar. Esas pulsaciones tienden a sobrepasar las presiones aprobadas para las válvulas, destruyéndolas silenciosamente, dándonos cuenta hasta el momento de la desconexión. Condiciones para una Muerte Segura

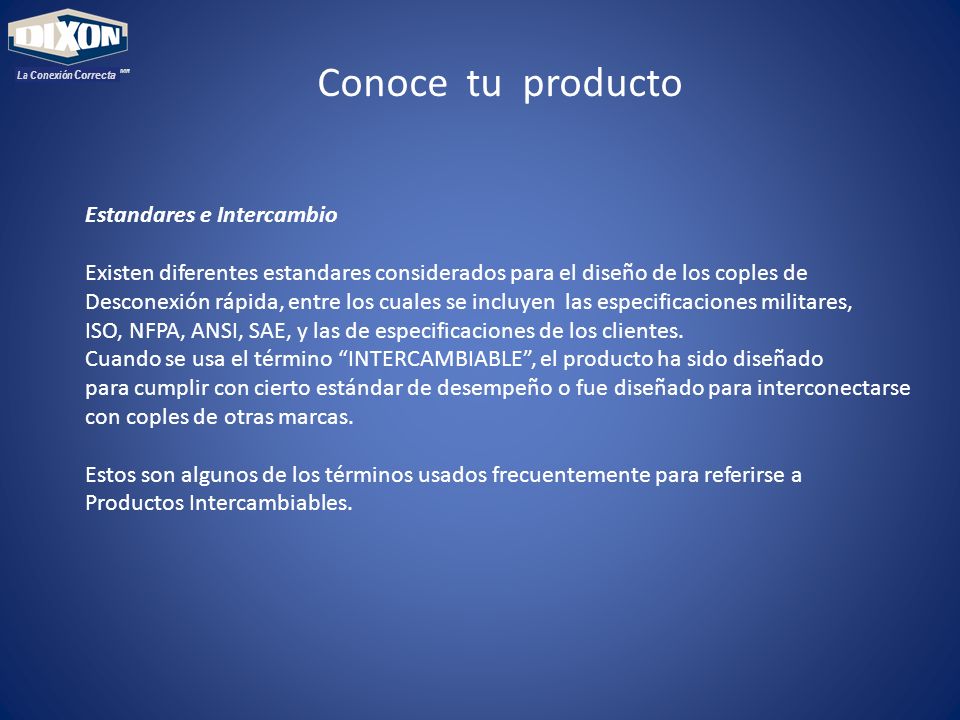

43 MR La Conexión Correcta Conoce tu producto Estandares e Intercambio Existen diferentes estandares considerados para el diseño de los coples de Desconexión rápida, entre los cuales se incluyen las especificaciones militares, ISO, NFPA, ANSI, SAE, y las de especificaciones de los clientes. Cuando se usa el término INTERCAMBIABLE, el producto ha sido diseñado para cumplir con cierto estándar de desempeño o fue diseñado para interconectarse con coples de otras marcas. Estos son algunos de los términos usados frecuentemente para referirse a Productos Intercambiables.

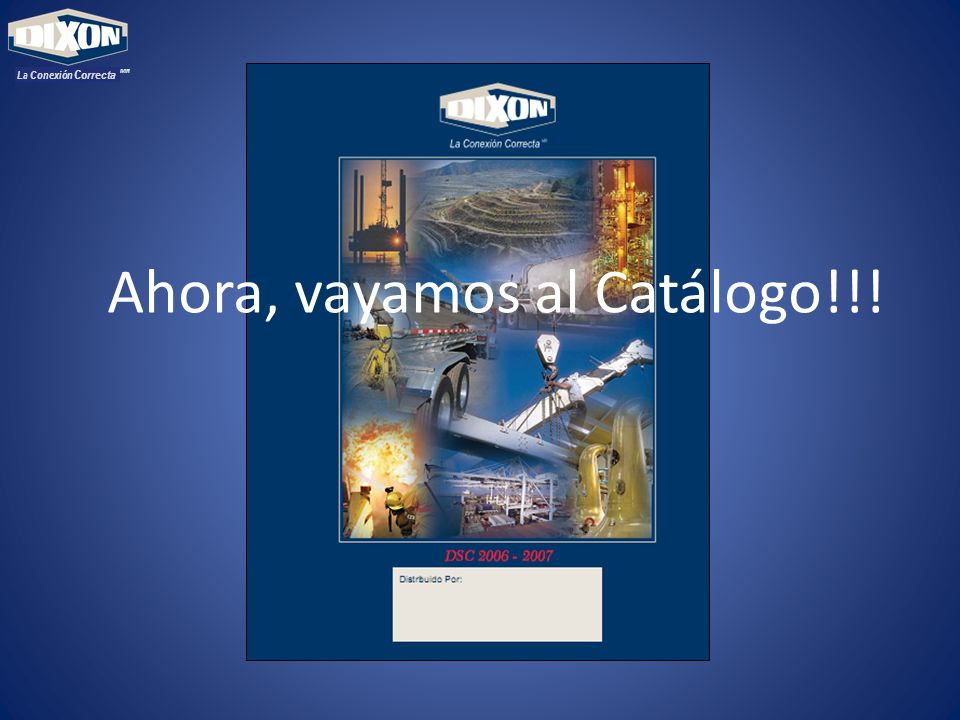

44 MR La Conexión Correcta Ahora, vayamos al Catálogo!!!

45
