1 Conectando a la Industria

2 Holedall Conexiones Permanentes

3 Que califica como Conexión Permanente Debe tener cuatro características básicas: 1.El vástago debe tener un anillo o zurco. 2.Un extremo de la Férula debe estar doblada hacia adentro. 3.El doblez de la férula debe agarrar el anillo o trabarse en el zurco del vástago. 4.Debe instalarse con un dispositivo mecánico.

4 Que NO califica como Conexión Permanente Cualquiera de las siguientes: 1.Vástagos y Férulas comunes de Latón o Acero Inoxidable. 2.Conexiones Reutilizables. 3.Cualquier tipo de vástago con anillo o zurco, utilizado con una férula metálica sin doblez en una de las puntas. 4.Cualquier conexión que se pueda instalar en campo sin equipo especial.

5 Máquinas Holedall 15 Ton Ram 25 Ton Ram 50 Ton Ram 100 Ton Ram

6 Metodos de Sujeción 1.Reducción externa de la Férula 2.Expanción interna del Vástago

7 Sujeción por Reducción Externa Dos Procesos de Prensado 1.Suajado Reducción progresiva de la férula. 2.Crimpado Reducción radial de la totalidad del area a reducir. Los términos suajado y prensado a veces se confunden.

8 Suajado Externo

9 Ventajas del Suajado Externo Se ha utilizado exitosamente por mas de 70 años. Se ha utilizado exitosamente por mas de 70 años. Se puede usar en cualquier tipo de manguera aún en aquellas con tubo interior de plástico. Se puede usar en cualquier tipo de manguera aún en aquellas con tubo interior de plástico. Funciona con mangueras de cualquier tipo de refuerzo y estructura. Funciona con mangueras de cualquier tipo de refuerzo y estructura. Retención superior de la conexión. Retención superior de la conexión. Resiste picos de presión y la fuerza ejercida para separar la conexión de la manguera. Resiste picos de presión y la fuerza ejercida para separar la conexión de la manguera.

10 Ventajas del Crimpado Ciclos de ensamblado de manguera más rápidos. Ciclos de ensamblado de manguera más rápidos. Los ajustes por variación del D.E. se realizan más facilmente. Los ajustes por variación del D.E. se realizan más facilmente. Por lo general con el mismo equipo se pueden hacer ensambles tanto hidráulicos e industriales. Por lo general con el mismo equipo se pueden hacer ensambles tanto hidráulicos e industriales.

11 En que lugares podemos encontrar conexiones Holedall Suajadas/Crimpadas? Industrial Petrolera Industrial Petrolera Industria del Acero Industria del Acero Plantas Químicas Plantas Químicas Fábricas de Papel Fábricas de Papel Construcciones Construcciones Refinerias Refinerias Puertos Marítimos Puertos Marítimos Ind. Automotriz Ind. Automotriz Minería Minería Plantas de Fuerza Plantas de Fuerza

12 Conexiones Holedall Suajadas /Crimpadas Holedall Estandar Holedall tipo Boss Holedall tipo Brida Holedall tipo Leva y Ranura Holedall tipo Air King

13 Sujeción por Expansión Interna Dos procesos 1.Dado de Expansión También conocido como Bala 2.Mandril Expandible También conocido como Dedo Expansor

14 En que lugares podemos encontrar conexiones Holedall de Expansión Interna? Aplicación de Concreto Aplicación de Concreto Chocret Chocret Ind. Alimenticia Ind. Alimenticia Ind. Lechera Ind. Lechera Ind. Cervecera Ind. Cervecera Ind. Vinícola Ind. Vinícola Ind. Farmacéutica Ind. Farmacéutica Ind. Petrolera Ind. Petrolera Plantas de Pintura Plantas de Pintura Despacho Petrolíferos Despacho Petrolíferos Combustible Avión Combustible Avión

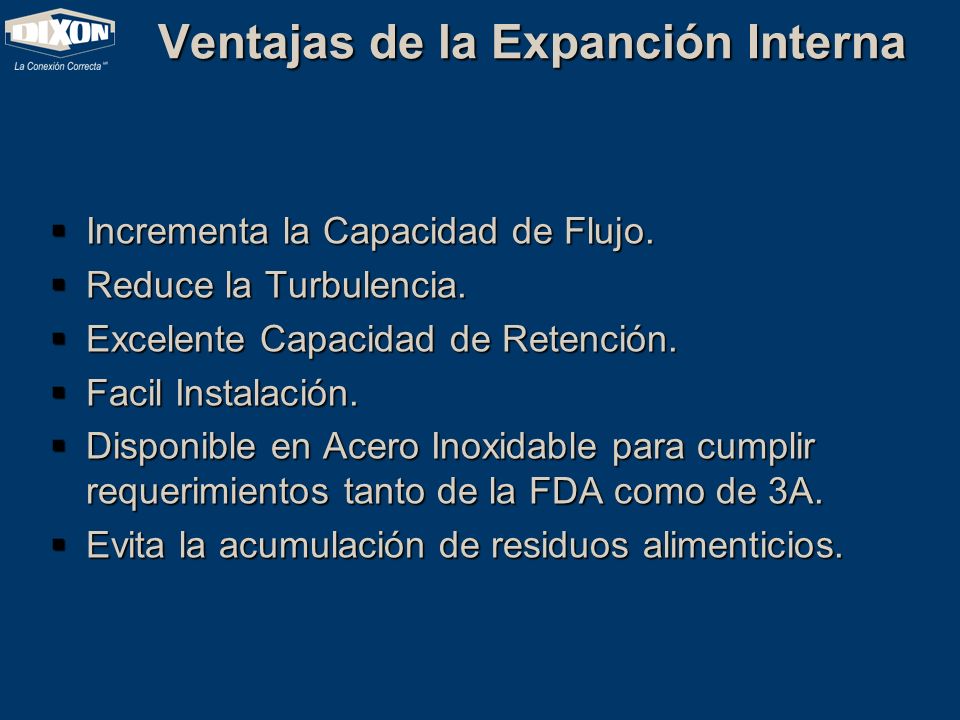

15 Ventajas de la Expanción Interna Incrementa la Capacidad de Flujo. Incrementa la Capacidad de Flujo. Reduce la Turbulencia. Reduce la Turbulencia. Excelente Capacidad de Retención. Excelente Capacidad de Retención. Facil Instalación. Facil Instalación. Disponible en Acero Inoxidable para cumplir requerimientos tanto de la FDA como de 3A. Disponible en Acero Inoxidable para cumplir requerimientos tanto de la FDA como de 3A. Evita la acumulación de residuos alimenticios. Evita la acumulación de residuos alimenticios.

16 Productos de Expansión Interna Acero al Carbón Acero Inoxidable Grado Alimenticio

17 Alguna Pregunta?

18
