PELIGROS DE LA CORRIENTE ELECTRICA

Presentación del tema: "PELIGROS DE LA CORRIENTE ELECTRICA"— Transcripción de la presentación:

1 PELIGROS DE LA CORRIENTE ELECTRICA
Esta es la filmina de presentación no tiene ninguna connotación especial es como una introduccion visual del tema a tratar.

2 !Hola¡ Soy el Sr. Chispa y os invito a dar un paseo por el mundo de los peligros eléctricos
En esta filmina lo que hacemos es presentar una especie de narrador que sera el que nos irá conduciendo a traves de toda la presentación

3 PELIGROS Los peligros electricos los podemos dividir en dos grupos.
Esta se comenta por si misma

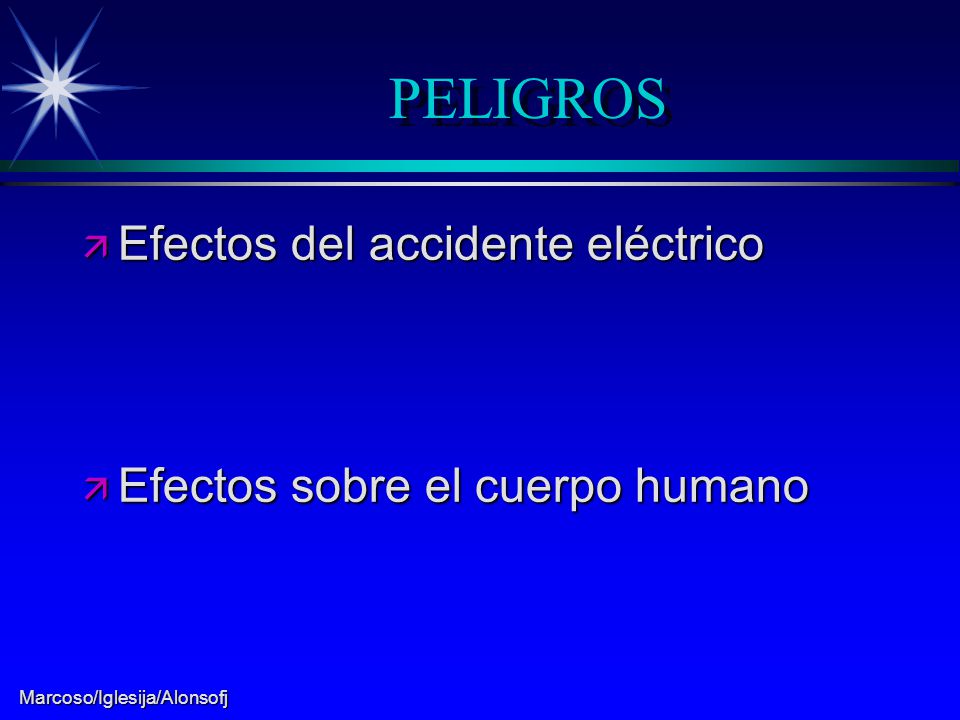

4 PELIGROS Efectos del accidente eléctrico
Efectos sobre el cuerpo humano En esta filmina se explica que para los efectos de esta presentación los peligros electricos se subdibiden en dos apartados: Los efectos del accidente eléctrico y los efectos especificos sobre el cuerpo humano

5 Efectos de un accidente eléctrico
Veamos los efectos de un accidente eléctrico Esta solo es para introducirnos en la presentación de los efectos electricos en general

6 Efectos de un accidente eléctrico
Choque eléctrico Quemaduras por corriente eléctrica Gases Bola de fuego Energía radiante En esta se describen los efectos que sucedenn cuando tenemos un acidente electrico (Cortacircuito etc.)

7 CHOQUE ELECTRICO Producido por contacto directo o proximidad a circuitos energizados Efectos de tipo nervioso, contracción muscular, desvanecimiento y paro cardíaco En esta filmina en el primer punto se describe por qué se produce un choque (Shock) elèctrico y en el segundo los efectos que produce el mismo. Es decir la causa y el efecto

8 QUEMADURAS Son debidas al paso de la corriente eléctrica a través del cuerpo Quemaduras en tejidos órganos y nervios a nivel superficial e interno En esta filmina en el primer punto se describe por qué se produce una quemadura elèctrica y en el segundo los efectos que produce el mismo. Es decir la causa y el efecto

9 GASES Debidos a las altas temperaturas alcanzadas en el arco eléctrico
Pueden ir acompañados de partículas de material y/o proyecciones En esta filmina en el primer punto se describe por qué se producen gases y en el segundo los efectos que producen los mismos. Es decir la causa y el efecto

10 BOLA DE FUEGO Fenómeno de llama directa ocurrido durante la aparición del arco eléctrico. No alcanza mucha distancia En esta filmina en el primer punto se describe por qué se produce una bola de fuego y en el segundo los efectos que produce la mismo. Es decir la causa y el efecto

11 ENERGIA RADIANTE Onda electromagnética de energía debida al arco eléctrico Velocidad de Km/s a una temperatura de 19500ºC En esta filmina en el primer punto se describe por qué se produce un energía radiante (Fogonazo de luz) y en el segundo los efectos que produce el mismo. Es decir la causa y el efecto

12 EFECTOS SOBRE EL CUERPO
Veamos los efectos de un accidente eléctrico sobre el cuerpo humano Esta solo es para introducirnos en la presentación de los efectos electricos sobre el cuerpo

13 EFECTOS SOBRE EL CUERPO
¿Los daños que causa la corriente eléctrica son siempre iguales? Esta filmina solo pretende dar un respiro al personal y que se relaje un poco la presentación. Son solo 10 Sg.

14 EFECTOS SOBRE EL CUERPO
NO Es la respuesta a la preguna anterior

15 EFECTOS SOBRE EL CUERPO
Veamos una breve explicación de conceptos que se citarán mas adelante En esta diapositiva se pretende dar un pequeña explicacion de los conceptos de Tensión,Intensidad y Resistencia, haciendo un simil con un circuito hidráulico en el cual la altura del tanque representa la tensión,el caudal de agua de la tuberia de desagüe representa la Intensidad y el diámetro del la tuberia de desagüe representaría la resistencia

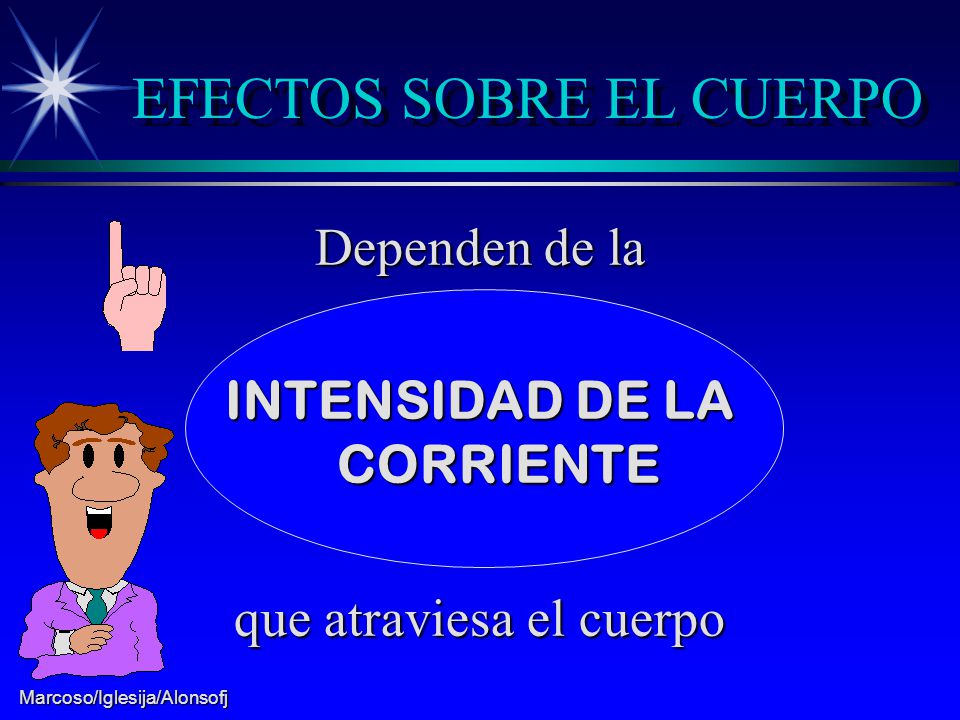

16 EFECTOS SOBRE EL CUERPO
Dependen de la INTENSIDAD DE LA CORRIENTE que atraviesa el cuerpo En esta filmina se se detalla uno de los factores de los que dependen la gravedad de los efectos del accidente eléctrico sobre el cuerpo

17 EFECTOS SOBRE EL CUERPO
Dependen de la DURACION DEL CONTACTO Idem a la anterior

18 EFECTOS SOBRE EL CUERPO
En la intensidad intervienen además varios factores Idem a la anterior

19 EFECTOS SOBRE EL CUERPO
Tensión del conductor Idem a la anterior

20 EFECTOS SOBRE EL CUERPO
Tensión del conductor Forma de contacto La humedad de la piel favorece la circulación de la corriente Idem a la anterior

21 EFECTOS SOBRE EL CUERPO
Tensión del conductor Contacto Estado del sujeto ¡Ojo! Tanto el estado físico como el anímico... Idem a la anterior

22 EFECTOS SOBRE EL CUERPO
Tensión del conductor Contacto Estado del sujeto También, las mujeres embarazadas son peores conductoras ... Idem a la anterior

23 ¡De la corriente eléctrica!
EFECTOS SOBRE EL CUERPO Tensión del conductor Contacto Estado del sujeto ¡De la corriente eléctrica! Se recalca que lo que produce las lesiones es el paso de la corriente por el cuerpo. La tension etc son factores que contribuyen a aumentar la cantidad de corriente pero “per se” no producen daños.

24 EFECTOS SOBRE EL CUERPO
Veamos los efectos de la corriente sobre el cuerpo Esta es como introducción a las siguientes en las que se detallan que efectos se producen en función a la cantidad de corriente que circule por el cuerpo.

25 EFECTOS SOBRE EL CUERPO
Corriente Efecto Hasta 1 mA : Imperceptible para el hombre Se explica por si misma

26 EFECTOS SOBRE EL CUERPO
Corriente Efecto Hasta 1 mA Imperceptible para el hombre 2 a 3 mA Sensación de hormigueo Se explica por si misma

27 EFECTOS SOBRE EL CUERPO
Corriente Efecto Hasta 1 mA Imperceptible para el hombre 2 a 3 mA Sensación de hormigueo 3 a 10 mA El sujeto se desprende del contacto La corriente todavía no es mortal Se explica por si misma

28 EFECTOS SOBRE EL CUERPO
Corriente Efecto Hasta 1 mA Imperceptible para el hombre 2 a 3 mA Sensación de hormigueo 3 a 10 mA El sujeto se desprende del contacto 10 a 50 mA No es mortal durante poco tiempo ¡Cuidado! En esta recalcar que a partir de estos valores el contacto empieza a ser muy peligroso

29 EFECTOS SOBRE EL CUERPO
Corriente Efecto Hasta 1 mA Imperceptible para el hombre 2 a 3 mA Sensación de hormigueo 3 a 10 mA El sujeto se desprende del contacto 10 a 50 mA No es mortal durante poco tiempo 50 a 500 mA Fibrilaciones y quemaduras internas Posible defunción del desafortunado Idem a la anterior pero con más enfásis

30 EFECTOS SOBRE EL CUERPO
Corriente Efecto Hasta 1 mA Imperceptible para el hombre 2 a 3 mA Sensación de hormigueo 3 a 10 mA El sujeto se desprende del contacto 10 a 50 mA No es mortal durante poco tiempo 50 a 500 mA Fibrilaciones y quemaduras internas > 500 mA Muerte por parálisis en centros nerviosos Idem a la enterior , pero ya con fatalidad

31 EFECTOS SOBRE EL CUERPO
10 La curva limita la zona peligrosa de un contacto eléctrico 2 1 tiempo (s) Esta es un grafico en la que nos muestra en verticales el tiempo y en horizontales la intensidad en mA. La parte de inferior de la curva (1) se esta dentro de limites más o menos seguros; La parte superior(2) son limites peligrosos. 0.1 1 0.01 10 100 1000 corriente (mA)

32 ¡RECUERDA! Esta filimina nos introduce en la parte final de la presentación en la que se dan los mensajes recordatorios.

33 ¡RECUERDA! Poner prendas de protección
Solo leer la recomendacion y recalcarla

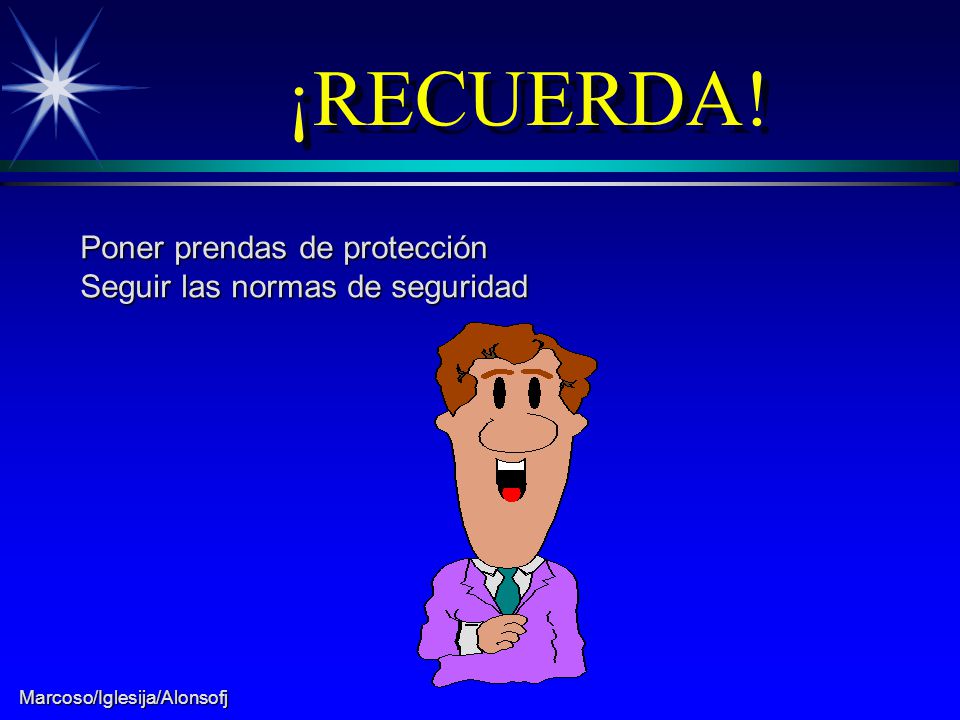

34 ¡RECUERDA! Poner prendas de protección Seguir las normas de seguridad
Solo leer la recomendacion y recalcarla

35 RECUERDA Los acidentes son como los ladrones: Viene cuando no los esperas Este es un mensaje general de que siempre debemos de estar alerta en seguridad.

36 Continuará ... Esta es porque se pretende tener una serie de presentaciones sobre temas eléctricos y nos indica que habrá más.
