FACULTAD DE INGENIERIA Departamento de Hidráulica RESALTO HIDRÁULICO Elaborado por el Ing. Oscar Eduardo Tononi.

Presentaciones similares


Presentación del tema: "FACULTAD DE INGENIERIA Departamento de Hidráulica RESALTO HIDRÁULICO Elaborado por el Ing. Oscar Eduardo Tononi."— Transcripción de la presentación:

1

2 FACULTAD DE INGENIERIA Departamento de Hidráulica RESALTO HIDRÁULICO Elaborado por el Ing. Oscar Eduardo Tononi

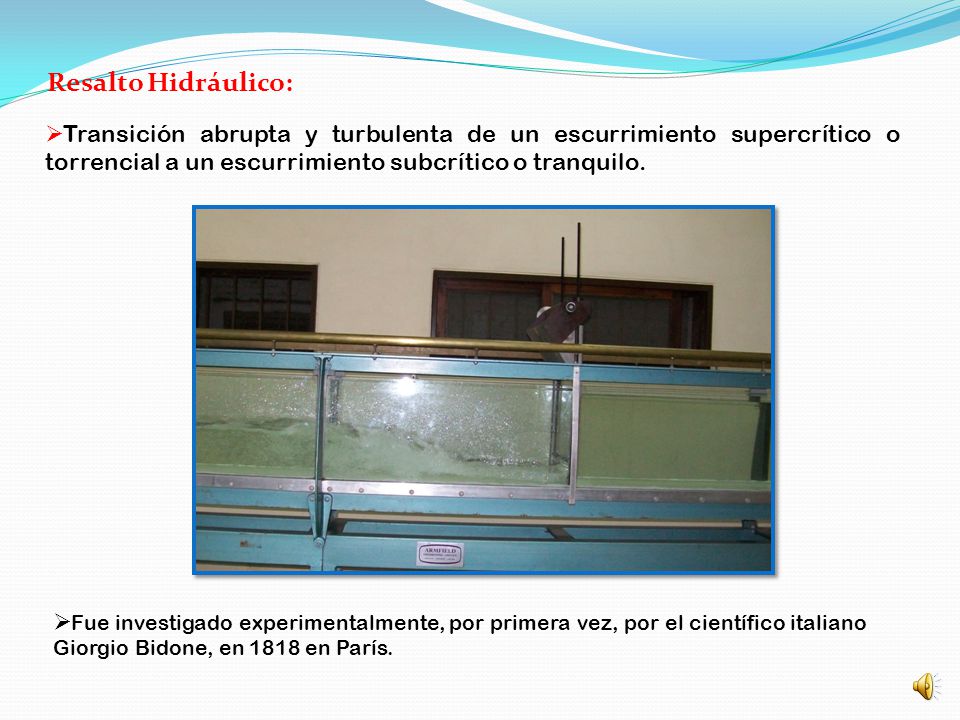

3 Transición abrupta y turbulenta de un escurrimiento supercrítico o torrencial a un escurrimiento subcrítico o tranquilo. Resalto Hidráulico: Fue investigado experimentalmente, por primera vez, por el científico italiano Giorgio Bidone, en 1818 en París.

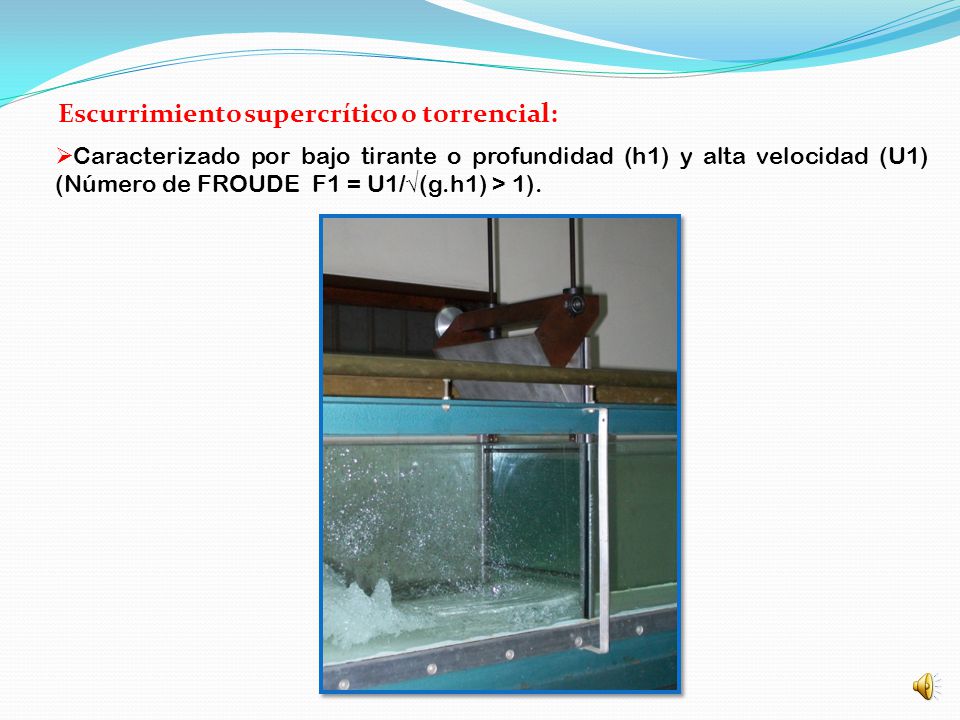

4 Escurrimiento supercrítico o torrencial: Caracterizado por bajo tirante o profundidad (h1) y alta velocidad (U1) (Número de FROUDE F1 = U1/(g.h1) > 1).

5 Escurrimiento subcrítico o tranquilo: Caracterizado por elevado tirante o profundidad (h2) y baja velocidad (U2) (Número de FROUDE F2 = U2/(g.h2) < 1).

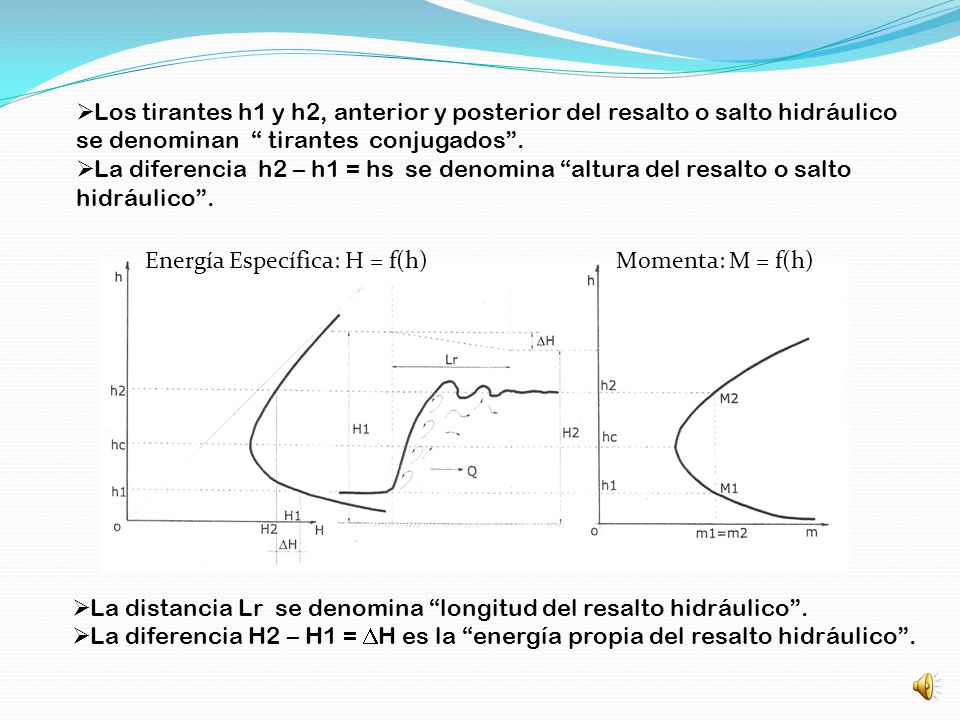

6 Los tirantes h1 y h2, anterior y posterior del resalto o salto hidráulico se denominan tirantes conjugados. La diferencia h2 – h1 = hs se denomina altura del resalto o salto hidráulico. La distancia Lr se denomina longitud del resalto hidráulico. La diferencia H2 – H1 = H es la energía propia del resalto hidráulico. Momenta: M = f(h)Energía Específica: H = f(h)

7 Ecuaciones del resalto hidráulico: h2/h1 = ½ [(1 + 8.F1^2) – 1] Ecuación de BELANGER Lr = 6. (h2 – h1) Ecuación de SMETANA M1 = M2Ecuación de MOMENTA Q^2/g. 1 + hg1.1 = Q^2/g.2 + hg2.2

8 Tipos de resalto hidráulico: Para 1 < F1 1,7 resalto ondular Para 1,7 < F1 2,5 resalto débil Para 2,5 < F1 < 4,5 resalto oscilante Para 4,5 F1 < 9 resalto estacionario Para F1 9 resalto fuerte

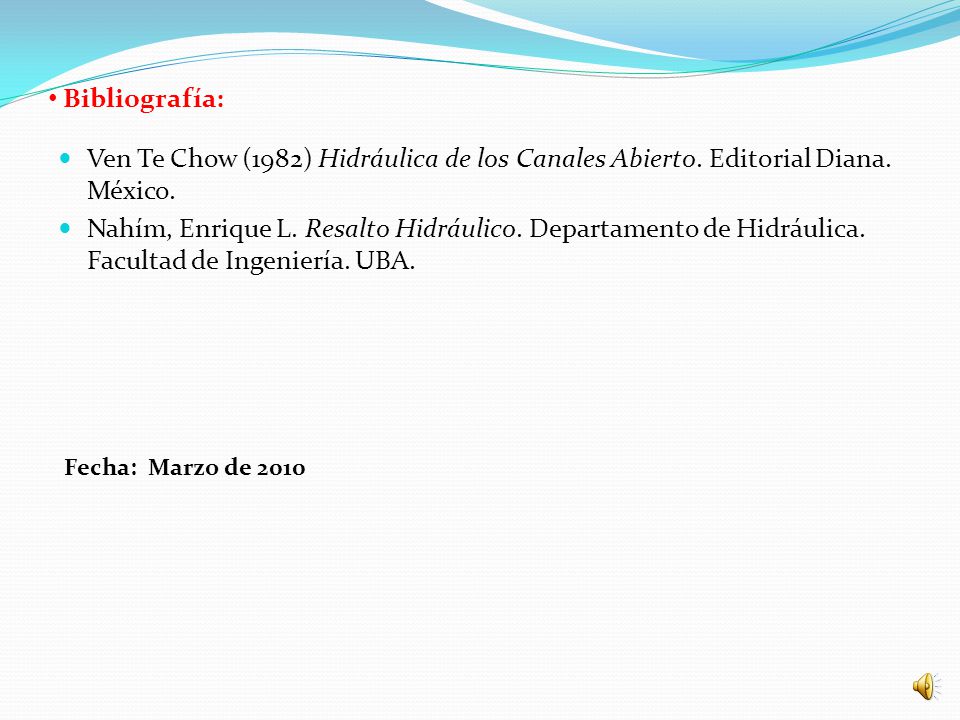

9 Bibliografía: Ven Te Chow (1982) Hidráulica de los Canales Abierto. Editorial Diana. México. Nahím, Enrique L. Resalto Hidráulico. Departamento de Hidráulica. Facultad de Ingeniería. UBA. Fecha: Marzo de 2010
