MECÁNICA DE FLUIDOS Densidad: Se define como la relación entre la masa y el volumen de una sustancia; es decir la cantidad de gramos por cada centímetro.

Presentaciones similares


Presentación del tema: "MECÁNICA DE FLUIDOS Densidad: Se define como la relación entre la masa y el volumen de una sustancia; es decir la cantidad de gramos por cada centímetro."— Transcripción de la presentación:

1 MECÁNICA DE FLUIDOS Densidad: Se define como la relación entre la masa y el volumen de una sustancia; es decir la cantidad de gramos por cada centímetro cúbico de una sustancia. Veamos algunas densidades:

2 Presión: Se define como la fuerza aplicada por unidad de área. Su unidad de medida es el Pascal. Se puede deducir que la presión es directamente proporcional a la fuerza e inversamente proporcional al área. Determina la presión. 10 cm 5 cm 2cm

3 Presión hidrostática Principio de Pascal Principio de Arquímedes Ecuación de continuidad Teorema de Bernoulli Aplicaciones

4 PRESIÓN HIDROSTÁTICA La presión hidrostática es la presión que ejerce el peso de un fluido en reposo. Se trata de la presión que experimenta un cuerpo por el solo hecho de sumergirse en un líquido. El fluido ejerce una presión sobre el fondo y las paredes del recipiente y sobre la superficie del objeto sumergido en él. El peso que ejerce el líquido aumenta a medida que se incrementa la profundidad. La presión hidrostática es directamente proporcional al valor de la gravedad, la densidad del líquido y la profundidad a la que se encuentra.peso p = d x g x h.

5 PRINCIPIO DE PASCAL La presión aplicada a un fluido confinado se transmite con la misma magnitud a todos los puntos del fluido y a las paredes del recipiente que lo contiene

6 PRINCIPIO DE PASCAL Las secciones de los émbolos de una prensa hidráulica son círculos de radios 5 y 50 cm respectivamente. Aplicando una fuerza de 10 N al émbolo menor, ¿qué fuerza aparecerá en el mayor? Determina el descenso del émbolo menor para que el mayor ascienda 2 cm. Solución: Datos: R 1 = 5 cm; R 2 = 50 cm; F = 10 N; f = ? Aplicando el principio de Pascal: Ahora se necesita saber la superficie de cada uno de los émbolos.

7 PRINCIPIO DE ARQUÍMIDES Al sumergir total o parcialmente un cuerpo en un fluido este experimenta una fuerza adicional vertical dirigida de abajo hacia arriba llamada empuje y de magnitud igual al peso del fluido desplazado. La fuerza ejercida por un fluido sobre un cuerpo sumergido en él, recibe el nombre de empuje y depende de la densidad del fluido y el volumen del cuerpo

8

9 Ejemplo N° 1: 1)Una esfera de hierro de 3 cm de radio se deja caer en un estanque lleno de agua de 120 cm de profundidad. Calcular: a)Peso de la esfera b) Empuje c) Fuerza resultante d) Aceleración de la esfera e) Tiempo que tarda en llegar al fondo Ejemplo N° 2: Un bloque de madera de densidad 0,6 g/cm 3 y dimensiones 80 cm por 10 cm por 5 cm flota en agua. Calcular la fracción de volumen que permanece sumergido.

10 Significa que cuando por un tubo se mueve un fluido la velocidad de éste es mayor cuando el tubo es más estrecho y es menor cuando el tubo es más ancho

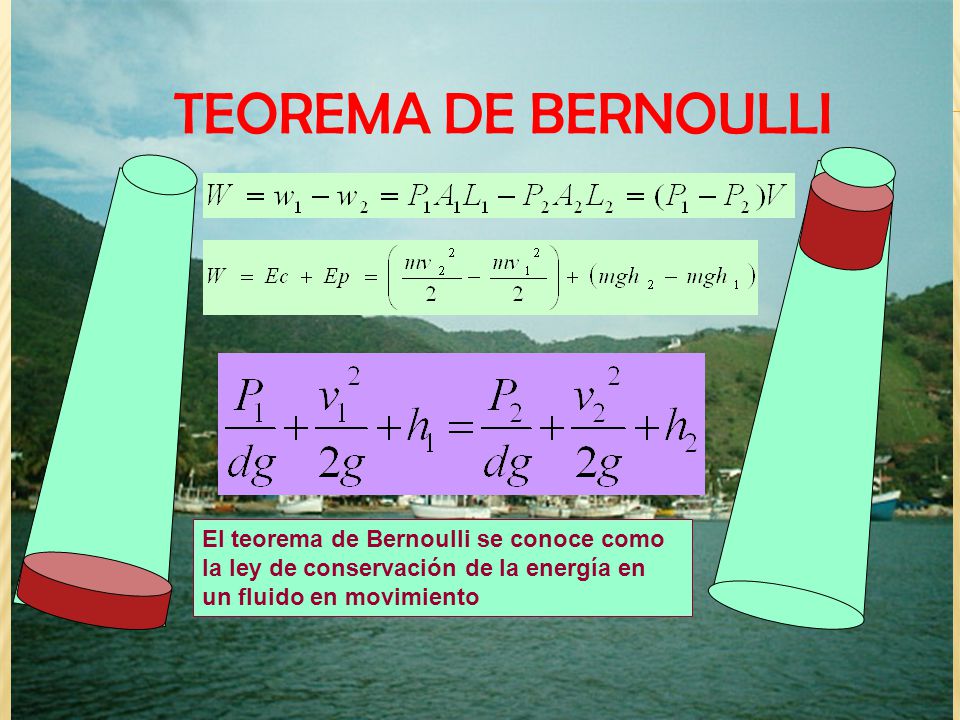

11 TEOREMA DE BERNOULLI El teorema de Bernoulli se conoce como la ley de conservación de la energía en un fluido en movimiento

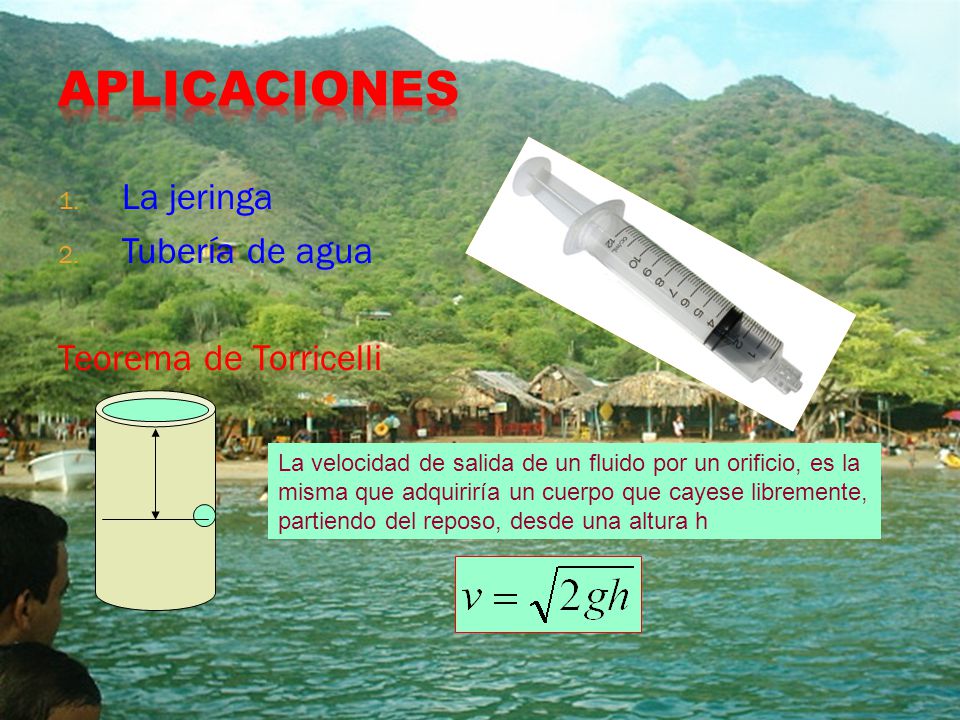

12 1. La jeringa 2. Tubería de agua Teorema de Torricelli La velocidad de salida de un fluido por un orificio, es la misma que adquiriría un cuerpo que cayese libremente, partiendo del reposo, desde una altura h

13 PREGUNTAS 1. En un experimento para determinar la densidad de diferentes líquidos se usa un densímetro que es una barra cilíndrica no homogénea de longitud H, área transversal A y masa M. El centro de gravedad de la barra está a una altura hg como se muestra en la figura. Cuando la barra flota en un líquido, el empuje está aplicado en un punto llamado centro de la flotación situado en la mitad de la altura sumergida de la barra (hs/2) Al realizar el experimento se puede observar que las densidades de los líquidos en los cuales la barra flota están relacionados con A. la densidad de la barra B. la altura de la barra que está sumergida C. el empuje sobre la barra en cada uno de los líquidos D. el tiempo que tarda la barra en quedarse quieta

14 Un submarino se encuentra a una profundidad h. Para ascender bombea al exterior parte del agua acumulada en sus tanques. Tres estudiantes afirman que: Estudiante 1: El submarino asciende, porque el empuje aumenta Estudiante 2: El submarino asciende, porque el empuje aumenta y el peso disminuye Estudiante 3: El submarino asciende, porque la fuerza neta está orientada hacia arriba Los estudiantes que hacen afirmaciones correctas son A. los estudiantes 1 y 2 B. los tres estudiantes C. sólo el estudiante 3 D. sólo el estudiante 2

15 Dos esferas macizas 1 y 2, con volúmenes V y V/2 respectivamente, flotan sumergidas a diferentes niveles h1 y h2 en un recipiente que contienen alcohol como muestra la figura. De lo anterior se deduce que la densidad de la esfera A. 1 es igual a la del alcohol B. 1 es la mitad de la 2 C. 2 es el doble de la 1 D. 2 es la mitad de la del alcohol

16 Dos objetos de masas iguales flotan en el agua como ilustra la figura. El cubo tiene lado b, y el cilindro tiene altu­ra H y base de radio b. La razón h 1 /h 2 vale A. π B. b / H C. 1 / D. 1

17
