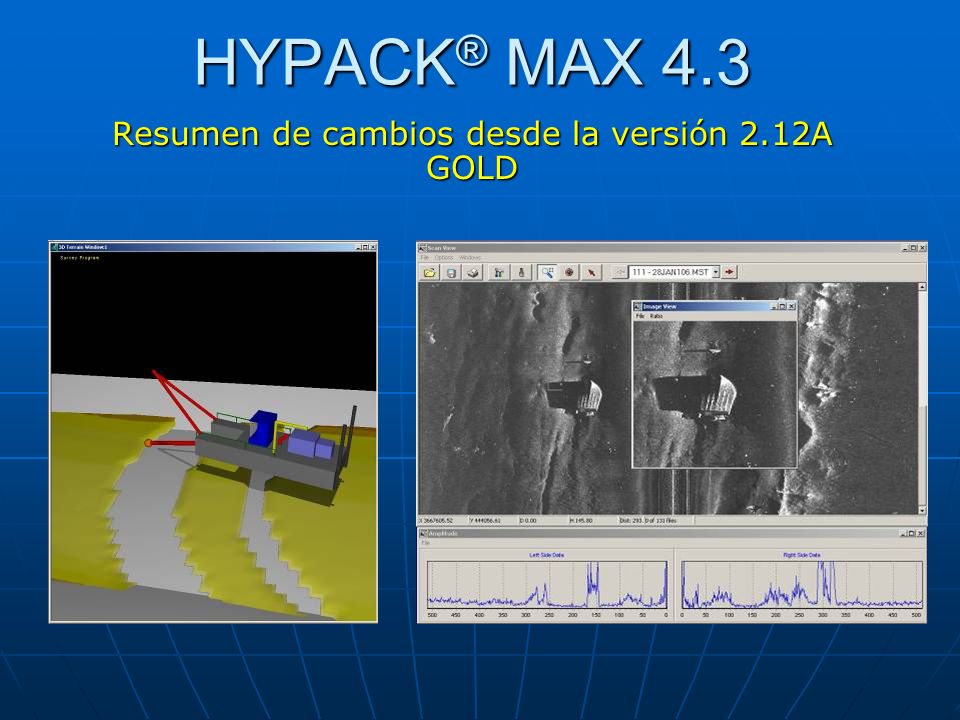

1 HYPACK ® MAX 4.3 Resumen de cambios desde la versión 2.12A GOLD

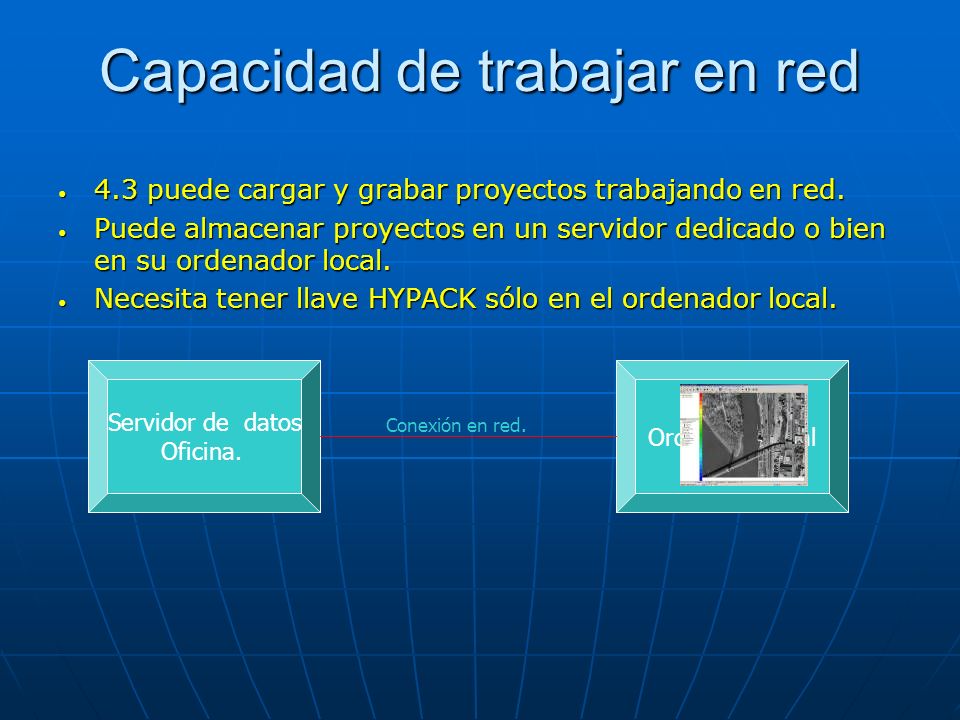

2 Capacidad de trabajar en red 4.3 puede cargar y grabar proyectos trabajando en red. 4.3 puede cargar y grabar proyectos trabajando en red. Puede almacenar proyectos en un servidor dedicado o bien en su ordenador local. Puede almacenar proyectos en un servidor dedicado o bien en su ordenador local. Necesita tener llave HYPACK sólo en el ordenador local. Necesita tener llave HYPACK sólo en el ordenador local. Servidor de datos Oficina. Ordenador local Conexión en red.

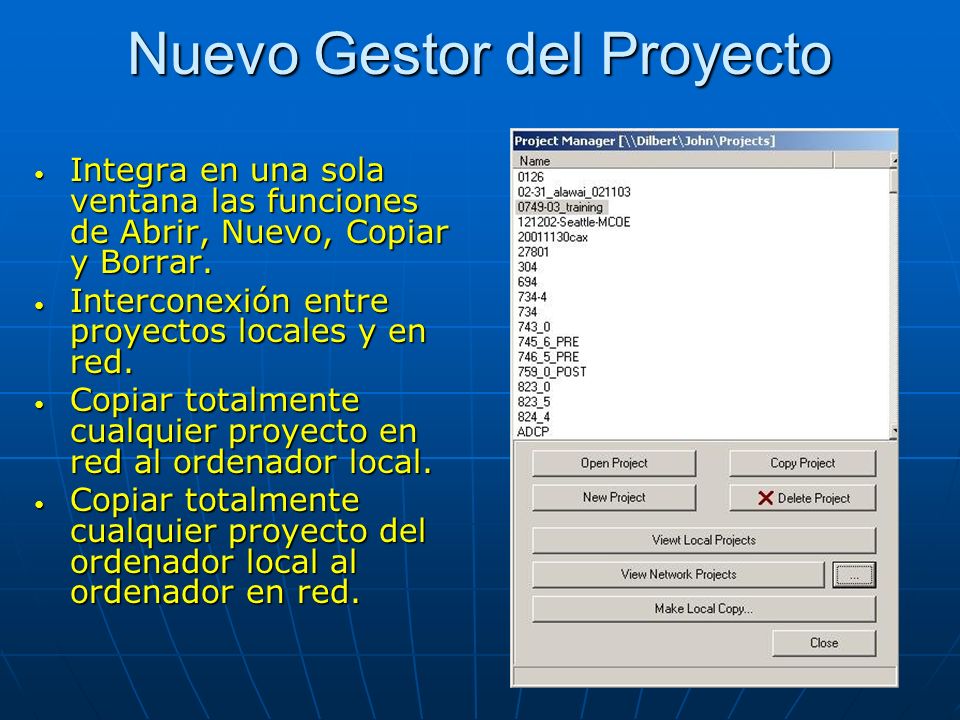

3 Nuevo Gestor del Proyecto Integra en una sola ventana las funciones de Abrir, Nuevo, Copiar y Borrar. Integra en una sola ventana las funciones de Abrir, Nuevo, Copiar y Borrar. Interconexión entre proyectos locales y en red. Interconexión entre proyectos locales y en red. Copiar totalmente cualquier proyecto en red al ordenador local. Copiar totalmente cualquier proyecto en red al ordenador local. Copiar totalmente cualquier proyecto del ordenador local al ordenador en red. Copiar totalmente cualquier proyecto del ordenador local al ordenador en red.

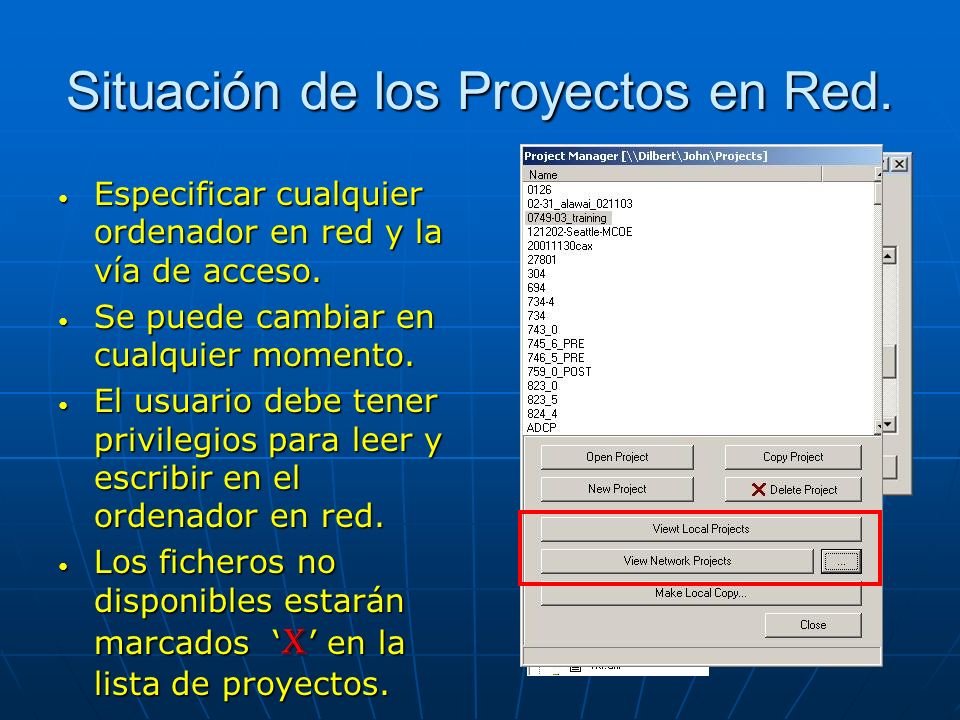

4 Situación de los Proyectos en Red. Especificar cualquier ordenador en red y la vía de acceso. Especificar cualquier ordenador en red y la vía de acceso. Se puede cambiar en cualquier momento. Se puede cambiar en cualquier momento. El usuario debe tener privilegios para leer y escribir en el ordenador en red. El usuario debe tener privilegios para leer y escribir en el ordenador en red. Los ficheros no disponibles estarán marcados X en la lista de proyectos. Los ficheros no disponibles estarán marcados X en la lista de proyectos.

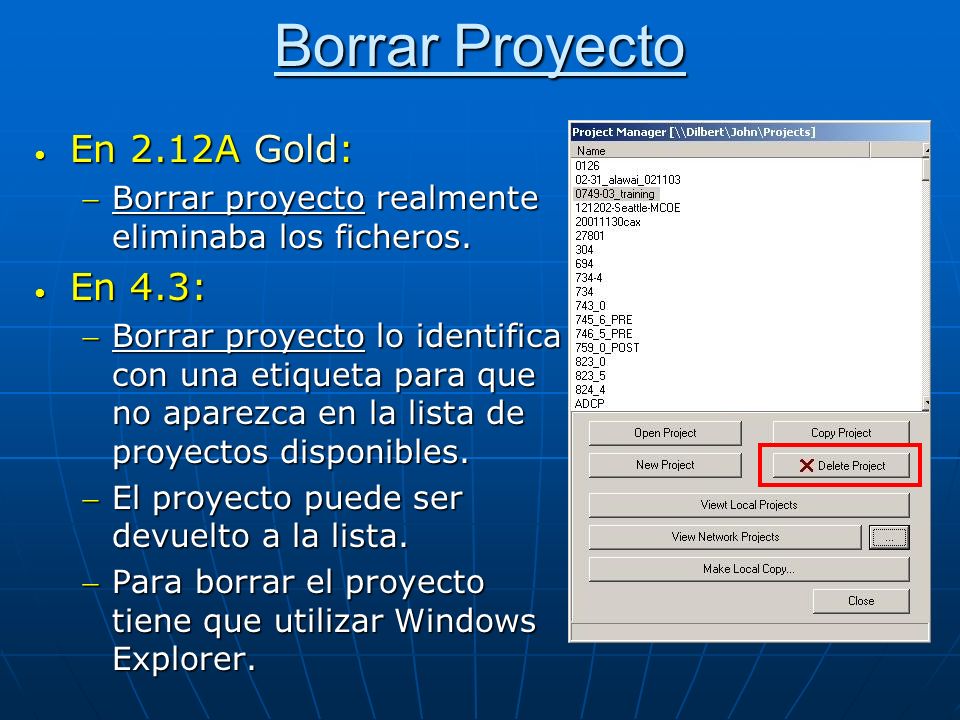

5 Borrar Proyecto En 2.12A Gold: En 2.12A Gold: Borrar proyecto realmente eliminaba los ficheros.Borrar proyecto realmente eliminaba los ficheros. En 4.3: En 4.3: Borrar proyecto lo identifica con una etiqueta para que no aparezca en la lista de proyectos disponibles.Borrar proyecto lo identifica con una etiqueta para que no aparezca en la lista de proyectos disponibles. El proyecto puede ser devuelto a la lista.El proyecto puede ser devuelto a la lista. Para borrar el proyecto tiene que utilizar Windows Explorer.Para borrar el proyecto tiene que utilizar Windows Explorer.

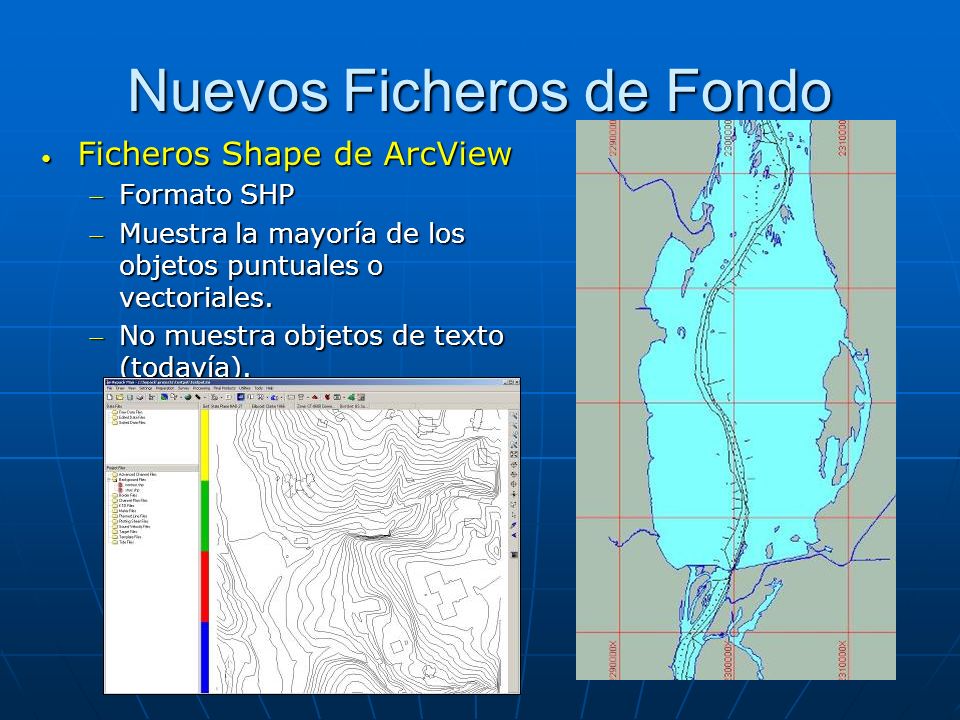

6 Nuevos Ficheros de Fondo Ficheros Shape de ArcView Ficheros Shape de ArcView Formato SHPFormato SHP Muestra la mayoría de los objetos puntuales o vectoriales.Muestra la mayoría de los objetos puntuales o vectoriales. No muestra objetos de texto (todavía).No muestra objetos de texto (todavía).

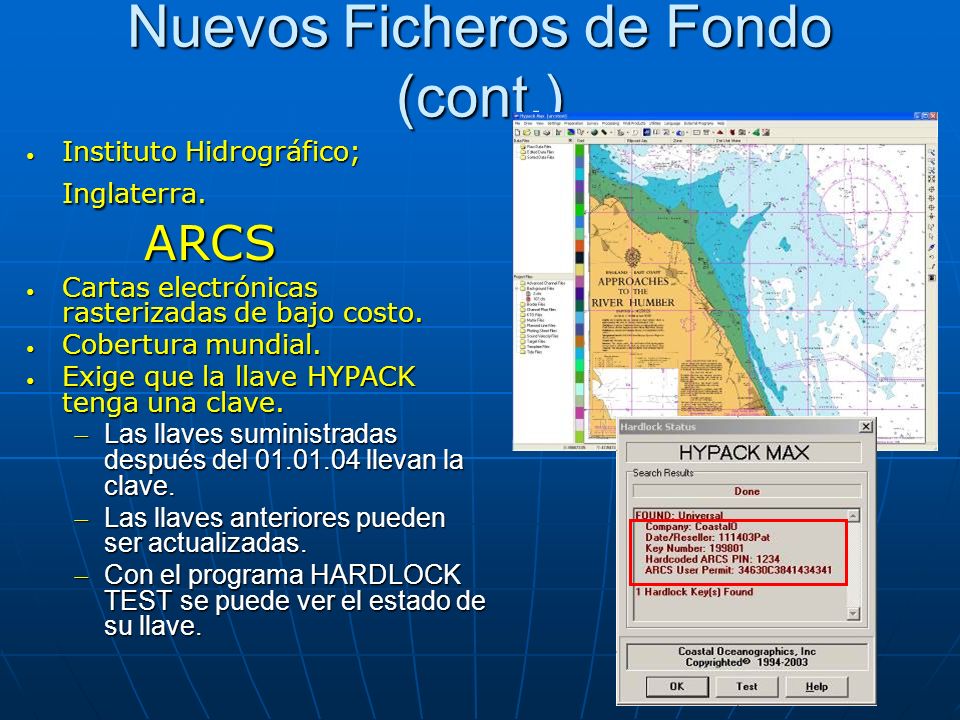

7 Nuevos Ficheros de Fondo (cont.) Instituto Hidrográfico; Inglaterra. Instituto Hidrográfico; Inglaterra. ARCS ARCS Cartas electrónicas rasterizadas de bajo costo. Cartas electrónicas rasterizadas de bajo costo. Cobertura mundial. Cobertura mundial. Exige que la llave HYPACK tenga una clave. Exige que la llave HYPACK tenga una clave. Las llaves suministradas después del llevan la clave. Las llaves suministradas después del llevan la clave. Las llaves anteriores pueden ser actualizadas. Las llaves anteriores pueden ser actualizadas. Con el programa HARDLOCK TEST se puede ver el estado de su llave. Con el programa HARDLOCK TEST se puede ver el estado de su llave.

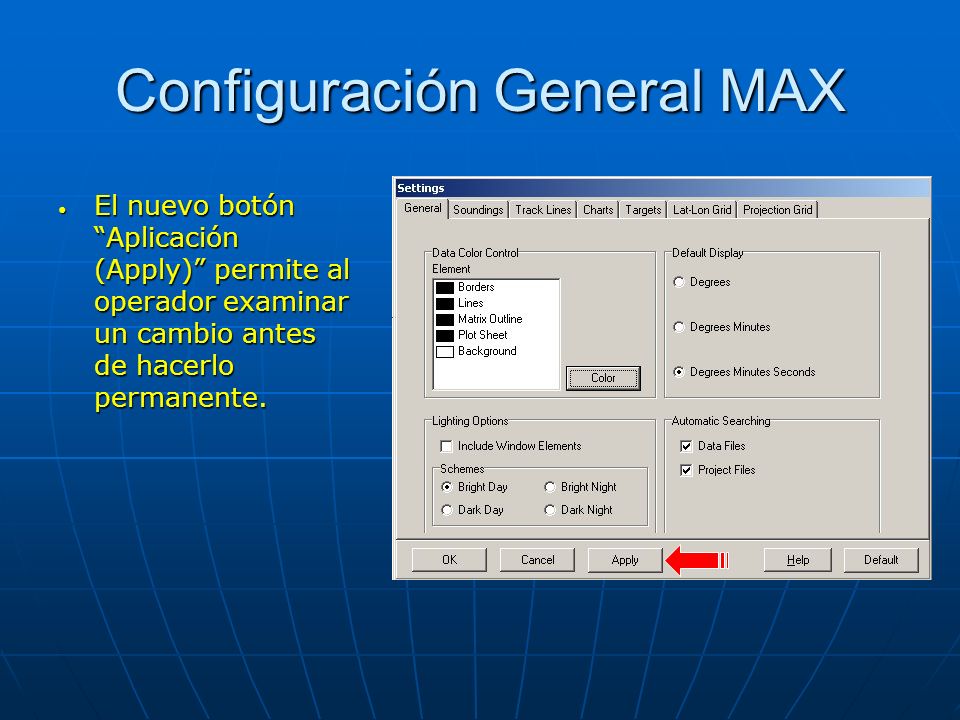

8 Configuración General MAX El nuevo botón Aplicación (Apply) permite al operador examinar un cambio antes de hacerlo permanente. El nuevo botón Aplicación (Apply) permite al operador examinar un cambio antes de hacerlo permanente.

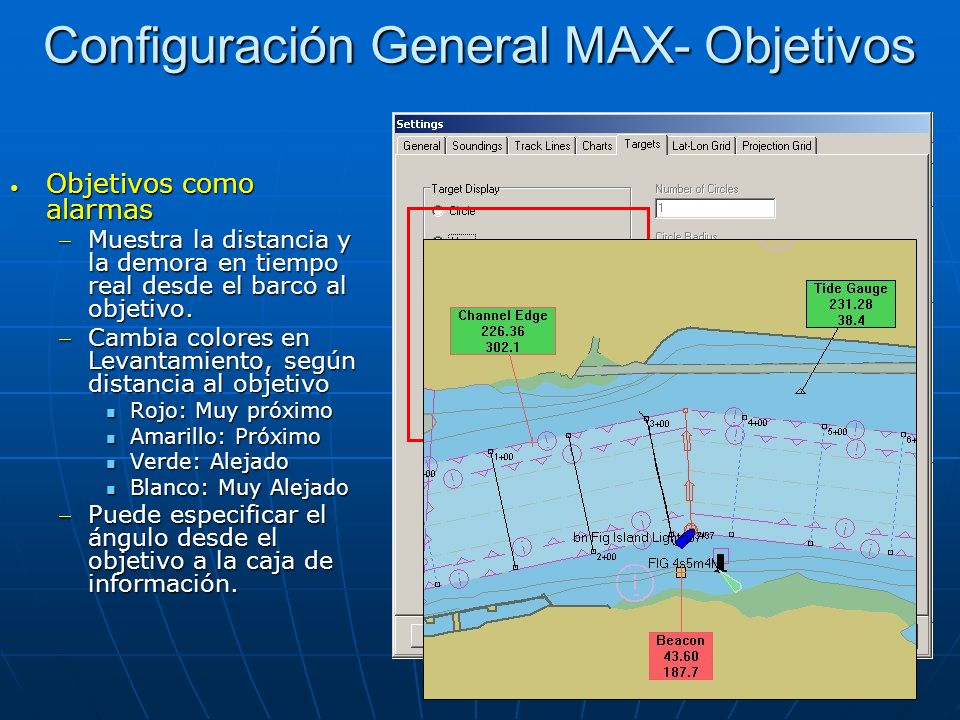

9 Configuración General MAX- Objetivos Objetivos como alarmas Objetivos como alarmas Muestra la distancia y la demora en tiempo real desde el barco al objetivo.Muestra la distancia y la demora en tiempo real desde el barco al objetivo. Cambia colores en Levantamiento, según distancia al objetivoCambia colores en Levantamiento, según distancia al objetivo Rojo: Muy próximo Rojo: Muy próximo Amarillo: Próximo Amarillo: Próximo Verde: Alejado Verde: Alejado Blanco: Muy Alejado Blanco: Muy Alejado Puede especificar el ángulo desde el objetivo a la caja de información.Puede especificar el ángulo desde el objetivo a la caja de información.

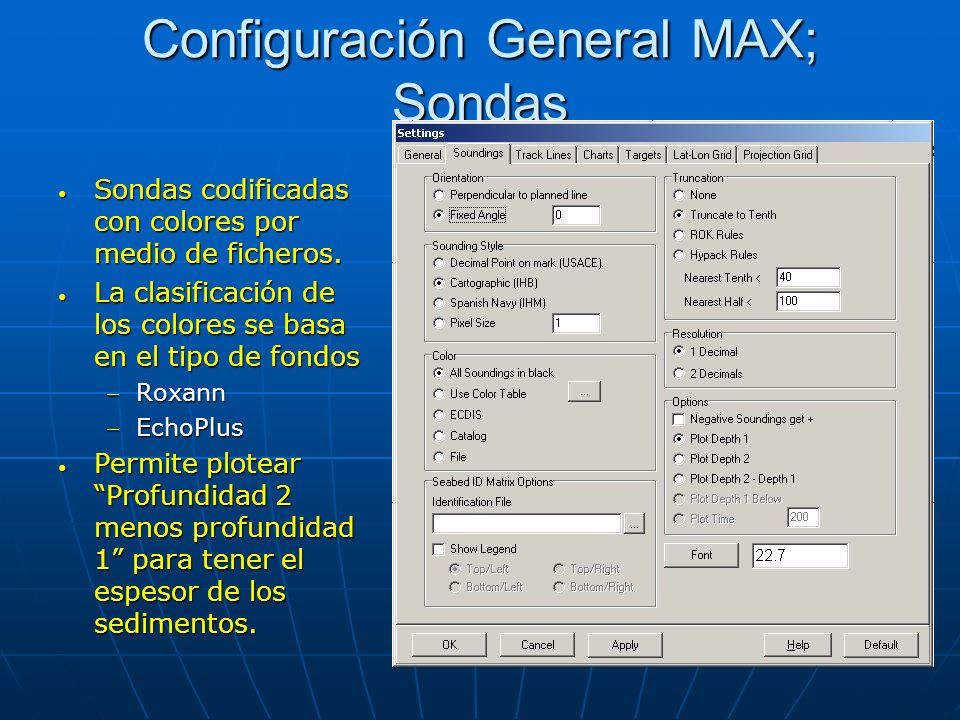

10 Configuración General MAX; Sondas Sondas codificadas con colores por medio de ficheros. Sondas codificadas con colores por medio de ficheros. La clasificación de los colores se basa en el tipo de fondos La clasificación de los colores se basa en el tipo de fondos RoxannRoxann EchoPlusEchoPlus Permite plotear Profundidad 2 menos profundidad 1 para tener el espesor de los sedimentos. Permite plotear Profundidad 2 menos profundidad 1 para tener el espesor de los sedimentos.

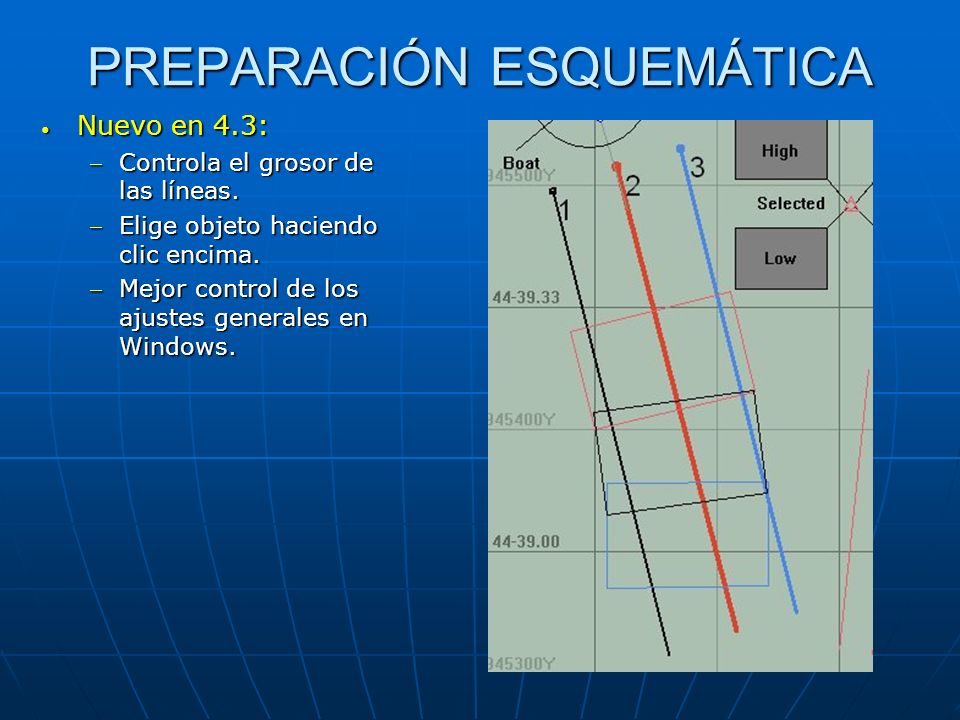

11 PREPARACIÓN ESQUEMÁTICA Nuevo en 4.3: Nuevo en 4.3: Controla el grosor de las líneas.Controla el grosor de las líneas. Elige objeto haciendo clic encima.Elige objeto haciendo clic encima. Mejor control de los ajustes generales en Windows.Mejor control de los ajustes generales en Windows.

12 DISEÑO DE CANAL Nuevo en 4.3: Nuevo en 4.3: Mejora el diseño en los rincones.Mejora el diseño en los rincones. Permite crear valores marginales con valores de sonda distintos a 0.00Permite crear valores marginales con valores de sonda distintos a 0.00 Por ejemplo, TOB = -5.0 (5 por encima del dátum de la carta) Por ejemplo, TOB = -5.0 (5 por encima del dátum de la carta) Crear líneas planificadas alrededor de líneas centrales curvas.Crear líneas planificadas alrededor de líneas centrales curvas. Crear mesetas en las curvas del canal.Crear mesetas en las curvas del canal.

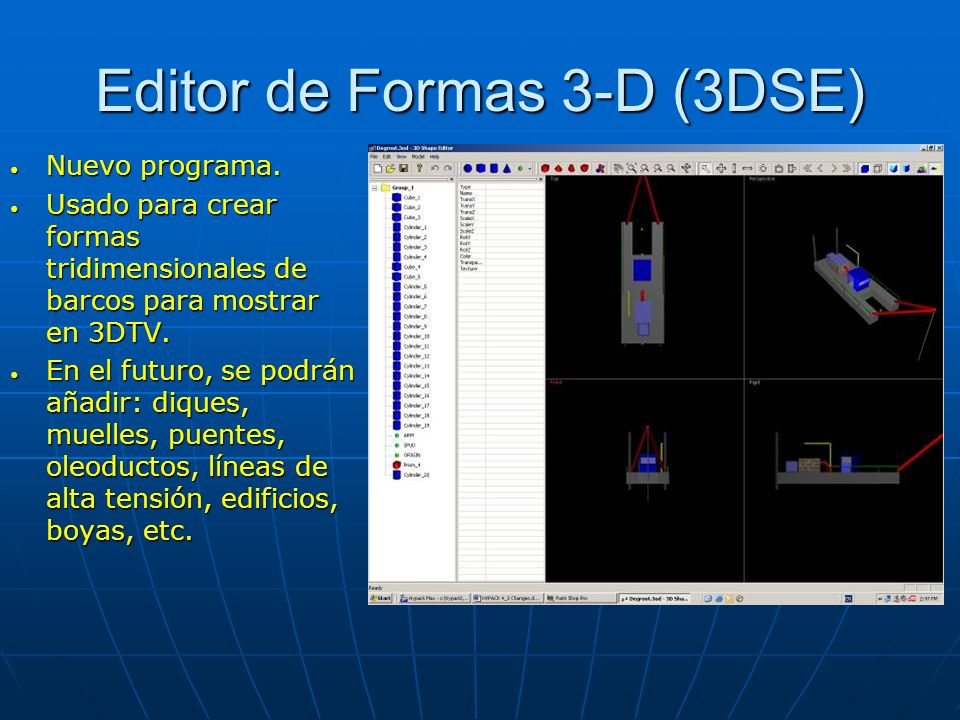

13 Editor de Formas 3-D (3DSE) Nuevo programa. Nuevo programa. Usado para crear formas tridimensionales de barcos para mostrar en 3DTV. Usado para crear formas tridimensionales de barcos para mostrar en 3DTV. En el futuro, se podrán añadir: diques, muelles, puentes, oleoductos, líneas de alta tensión, edificios, boyas, etc. En el futuro, se podrán añadir: diques, muelles, puentes, oleoductos, líneas de alta tensión, edificios, boyas, etc.

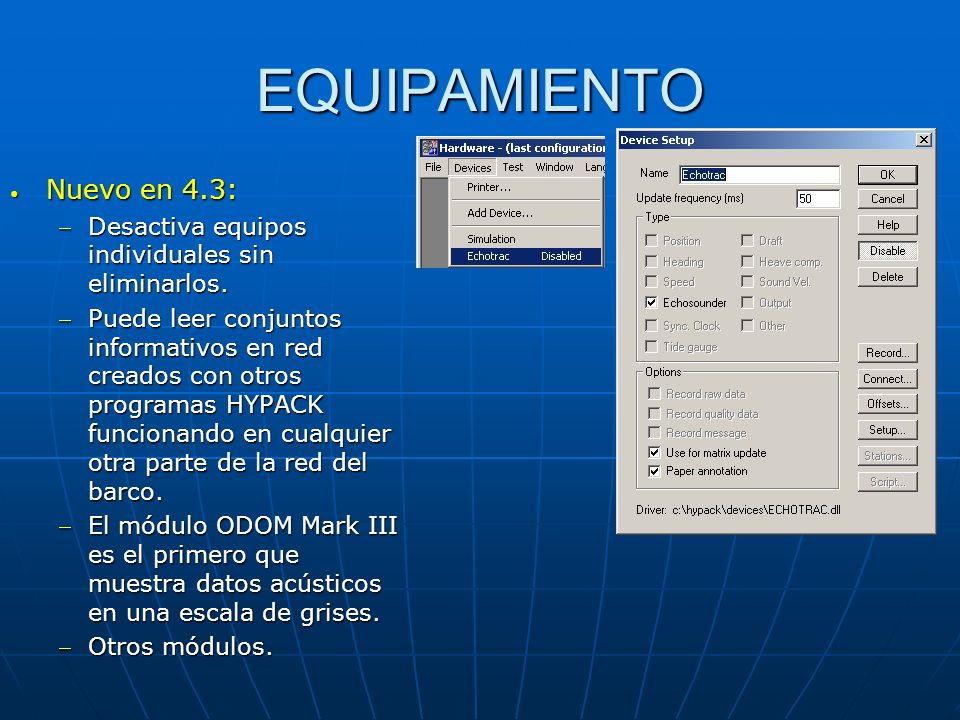

14 EQUIPAMIENTO Nuevo en 4.3: Nuevo en 4.3: Desactiva equipos individuales sin eliminarlos.Desactiva equipos individuales sin eliminarlos. Puede leer conjuntos informativos en red creados con otros programas HYPACK funcionando en cualquier otra parte de la red del barco.Puede leer conjuntos informativos en red creados con otros programas HYPACK funcionando en cualquier otra parte de la red del barco. El módulo ODOM Mark III es el primero que muestra datos acústicos en una escala de grises.El módulo ODOM Mark III es el primero que muestra datos acústicos en una escala de grises. Otros módulos.Otros módulos.

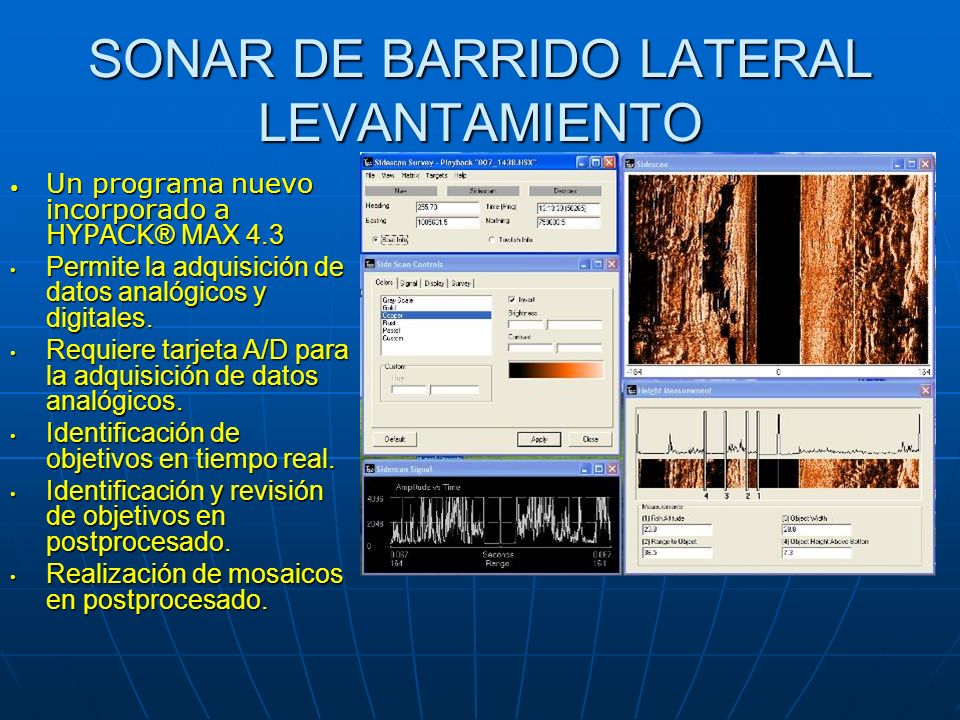

15 SONAR DE BARRIDO LATERAL LEVANTAMIENTO Un programa nuevo incorporado a HYPACK ® MAX 4.3 Un programa nuevo incorporado a HYPACK ® MAX 4.3 Permite la adquisición de datos analógicos y digitales. Permite la adquisición de datos analógicos y digitales. Requiere tarjeta A/D para la adquisición de datos analógicos. Requiere tarjeta A/D para la adquisición de datos analógicos. Identificación de objetivos en tiempo real. Identificación de objetivos en tiempo real. Identificación y revisión de objetivos en postprocesado. Identificación y revisión de objetivos en postprocesado. Realización de mosaicos en postprocesado. Realización de mosaicos en postprocesado.

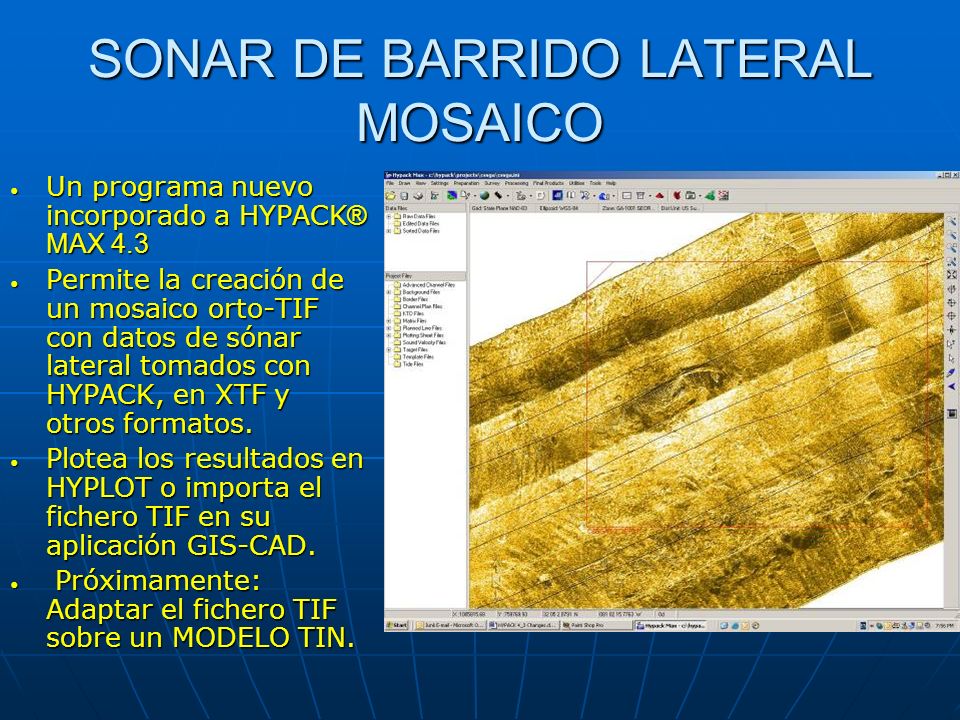

16 SONAR DE BARRIDO LATERAL MOSAICO Un programa nuevo incorporado a HYPACK ® MAX 4.3 Un programa nuevo incorporado a HYPACK ® MAX 4.3 Permite la creación de un mosaico orto-TIF con datos de sónar lateral tomados con HYPACK, en XTF y otros formatos. Permite la creación de un mosaico orto-TIF con datos de sónar lateral tomados con HYPACK, en XTF y otros formatos. Plotea los resultados en HYPLOT o importa el fichero TIF en su aplicación GIS-CAD. Plotea los resultados en HYPLOT o importa el fichero TIF en su aplicación GIS-CAD. Próximamente: Adaptar el fichero TIF sobre un MODELO TIN. Próximamente: Adaptar el fichero TIF sobre un MODELO TIN.

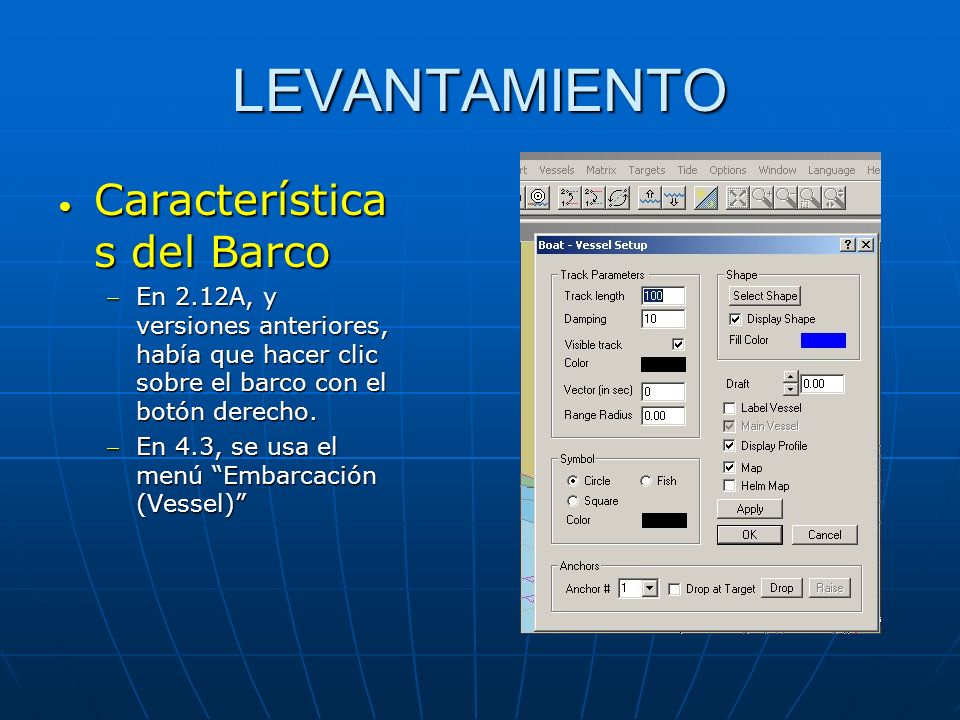

17 LEVANTAMIENTO Característica s del Barco Característica s del Barco En 2.12A, y versiones anteriores, había que hacer clic sobre el barco con el botón derecho.En 2.12A, y versiones anteriores, había que hacer clic sobre el barco con el botón derecho. En 4.3, se usa el menú Embarcación (Vessel)En 4.3, se usa el menú Embarcación (Vessel)

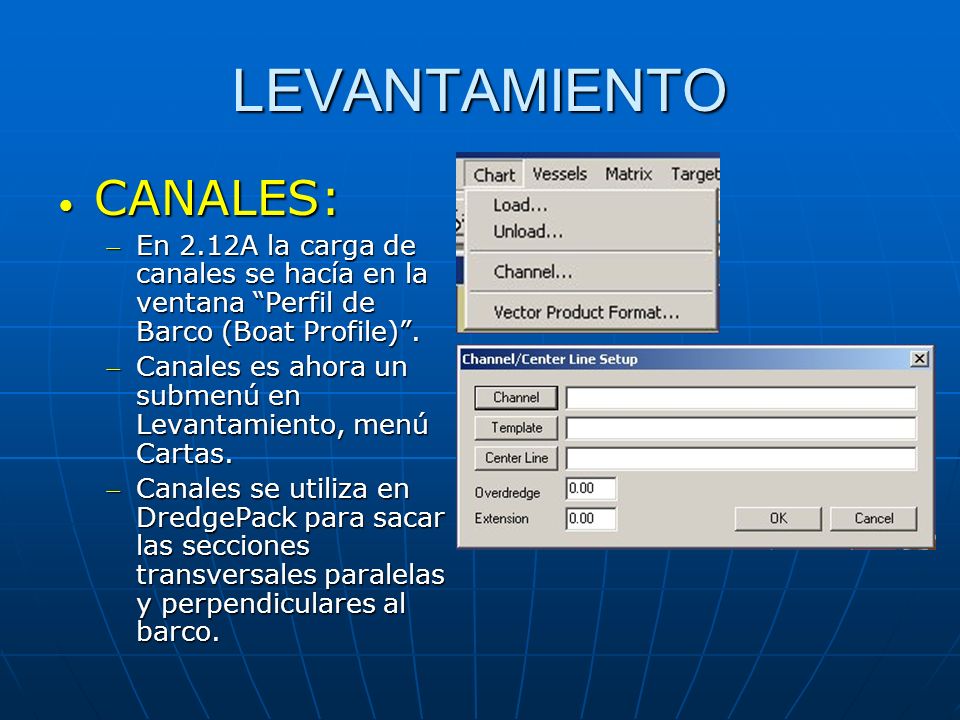

18 LEVANTAMIENTO CANALES: CANALES: En 2.12A la carga de canales se hacía en la ventana Perfil de Barco (Boat Profile).En 2.12A la carga de canales se hacía en la ventana Perfil de Barco (Boat Profile). Canales es ahora un submenú en Levantamiento, menú Cartas.Canales es ahora un submenú en Levantamiento, menú Cartas. Canales se utiliza en DredgePack para sacar las secciones transversales paralelas y perpendiculares al barco.Canales se utiliza en DredgePack para sacar las secciones transversales paralelas y perpendiculares al barco.

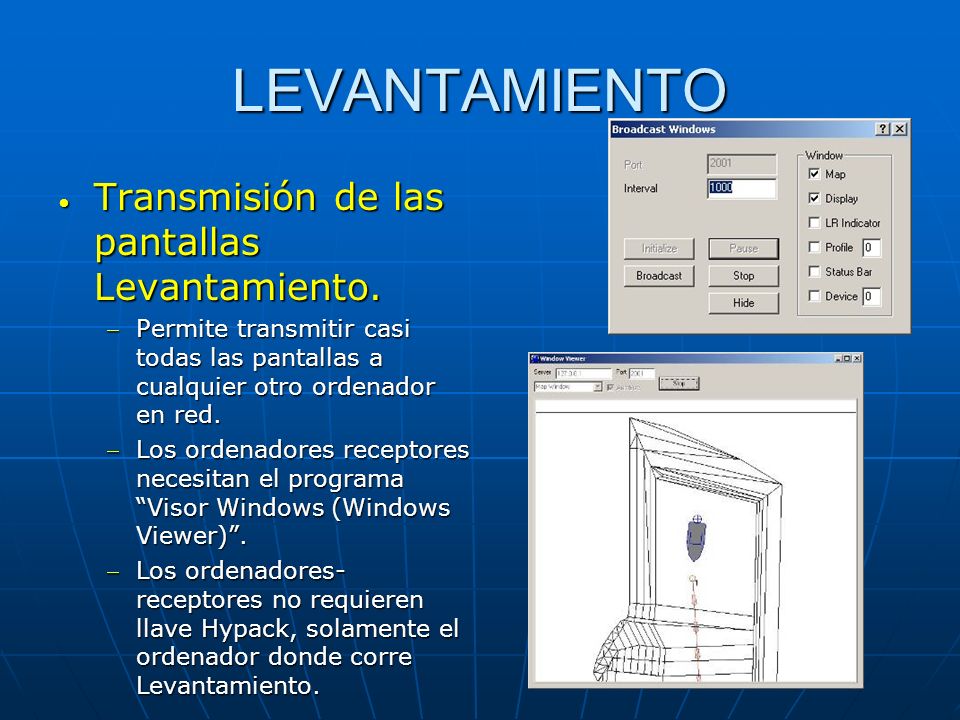

19 LEVANTAMIENTO Transmisión de las pantallas Levantamiento. Transmisión de las pantallas Levantamiento. Permite transmitir casi todas las pantallas a cualquier otro ordenador en red.Permite transmitir casi todas las pantallas a cualquier otro ordenador en red. Los ordenadores receptores necesitan el programa Visor Windows (Windows Viewer).Los ordenadores receptores necesitan el programa Visor Windows (Windows Viewer). Los ordenadores- receptores no requieren llave Hypack, solamente el ordenador donde corre Levantamiento.Los ordenadores- receptores no requieren llave Hypack, solamente el ordenador donde corre Levantamiento.

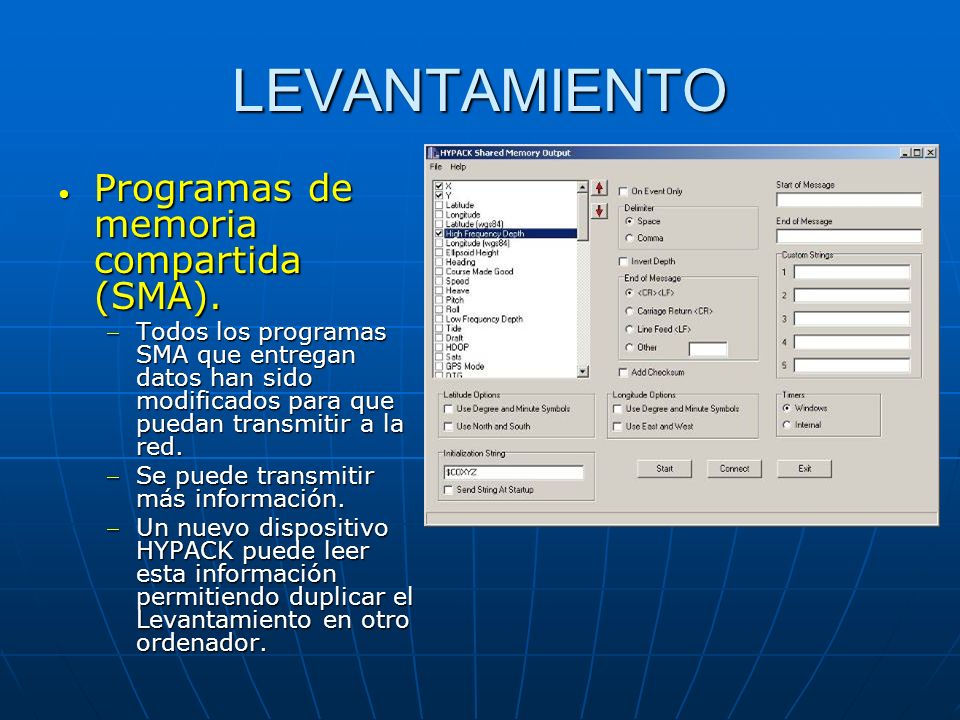

20 LEVANTAMIENTO Programas de memoria compartida (SMA). Programas de memoria compartida (SMA). Todos los programas SMA que entregan datos han sido modificados para que puedan transmitir a la red.Todos los programas SMA que entregan datos han sido modificados para que puedan transmitir a la red. Se puede transmitir más información.Se puede transmitir más información. Un nuevo dispositivo HYPACK puede leer esta información permitiendo duplicar el Levantamiento en otro ordenador.Un nuevo dispositivo HYPACK puede leer esta información permitiendo duplicar el Levantamiento en otro ordenador.

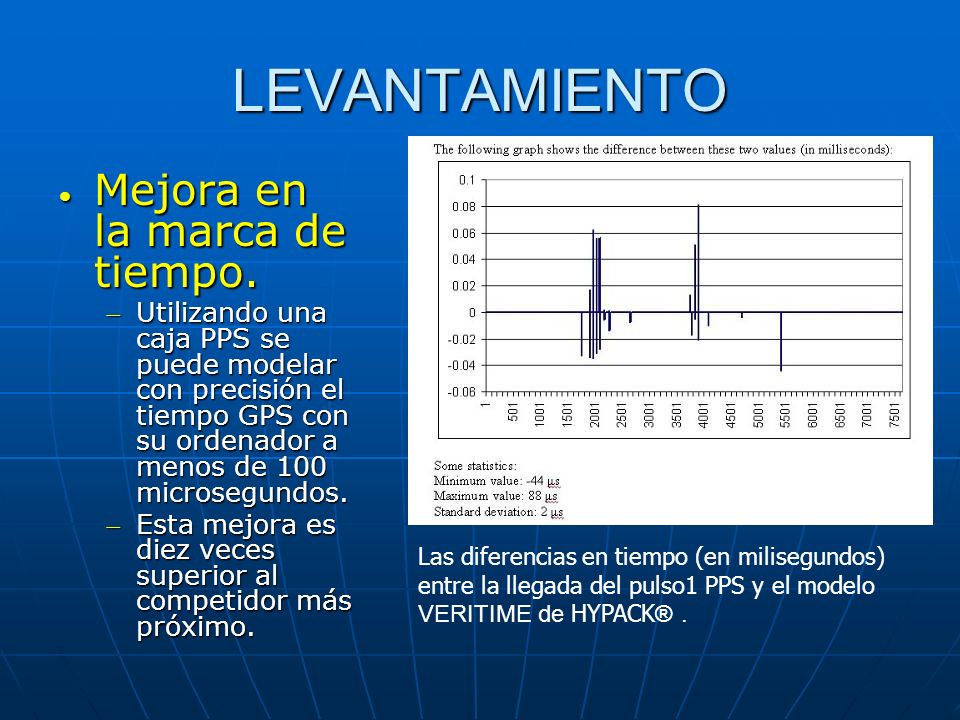

21 LEVANTAMIENTO Mejora en la marca de tiempo. Mejora en la marca de tiempo. Utilizando una caja PPS se puede modelar con precisión el tiempo GPS con su ordenador a menos de 100 microsegundos.Utilizando una caja PPS se puede modelar con precisión el tiempo GPS con su ordenador a menos de 100 microsegundos. Esta mejora es diez veces superior al competidor más próximo.Esta mejora es diez veces superior al competidor más próximo. Las diferencias en tiempo (en milisegundos) entre la llegada del pulso1 PPS y el modelo VERITIME de HYPACK ®.

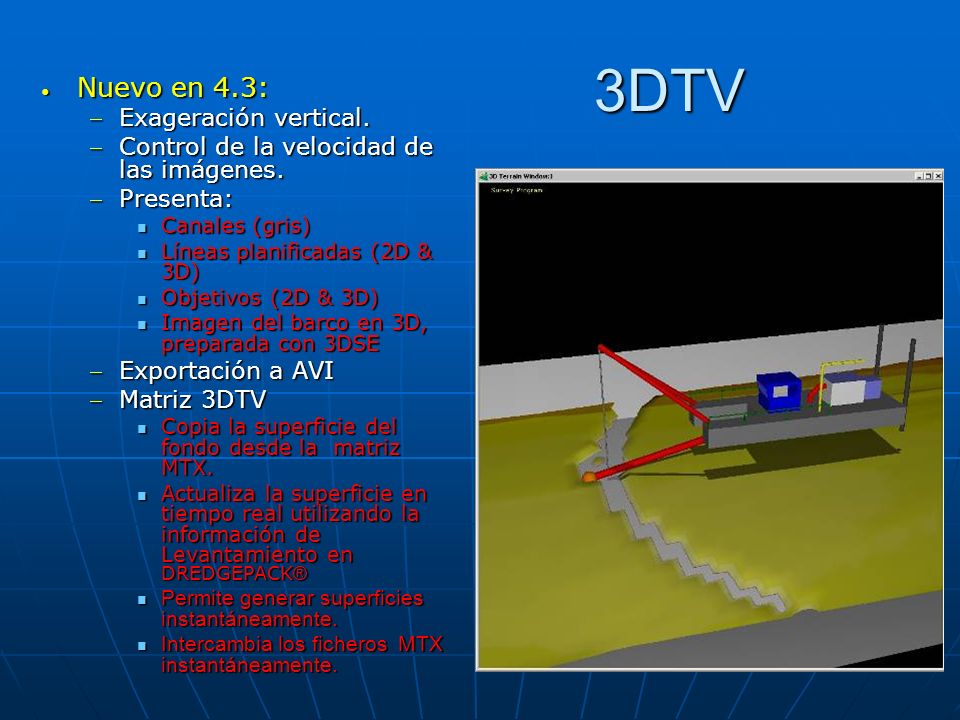

22 3DTV Nuevo en 4.3: Nuevo en 4.3: Exageración vertical.Exageración vertical. Control de la velocidad de las imágenes.Control de la velocidad de las imágenes. Presenta:Presenta: Canales (gris) Canales (gris) Líneas planificadas (2D & 3D) Líneas planificadas (2D & 3D) Objetivos (2D & 3D) Objetivos (2D & 3D) Imagen del barco en 3D, preparada con 3DSE Imagen del barco en 3D, preparada con 3DSE Exportación a AVIExportación a AVI Matriz 3DTVMatriz 3DTV Copia la superficie del fondo desde la matriz MTX. Copia la superficie del fondo desde la matriz MTX. Actualiza la superficie en tiempo real utilizando la información de Levantamiento en DREDGEPACK ® Actualiza la superficie en tiempo real utilizando la información de Levantamiento en DREDGEPACK ® Permite generar superficies instantáneamente. Permite generar superficies instantáneamente. Intercambia los ficheros MTX instantáneamente. Intercambia los ficheros MTX instantáneamente.

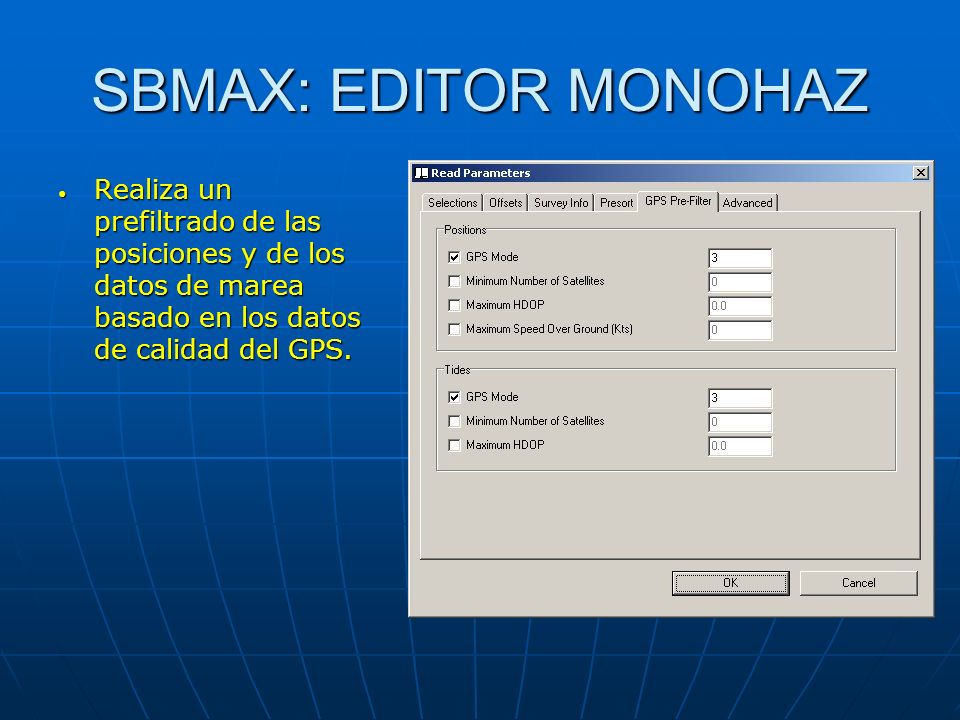

23 SBMAX: EDITOR MONOHAZ Realiza un prefiltrado de las posiciones y de los datos de marea basado en los datos de calidad del GPS. Realiza un prefiltrado de las posiciones y de los datos de marea basado en los datos de calidad del GPS.

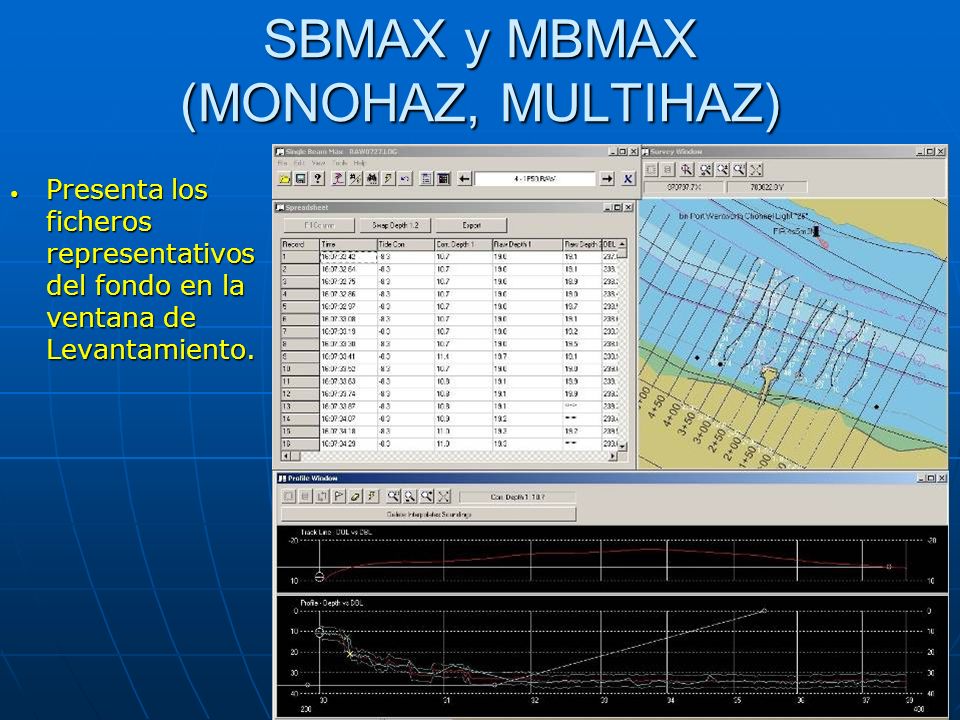

24 SBMAX y MBMAX (MONOHAZ, MULTIHAZ) Presenta los ficheros representativos del fondo en la ventana de Levantamiento. Presenta los ficheros representativos del fondo en la ventana de Levantamiento.

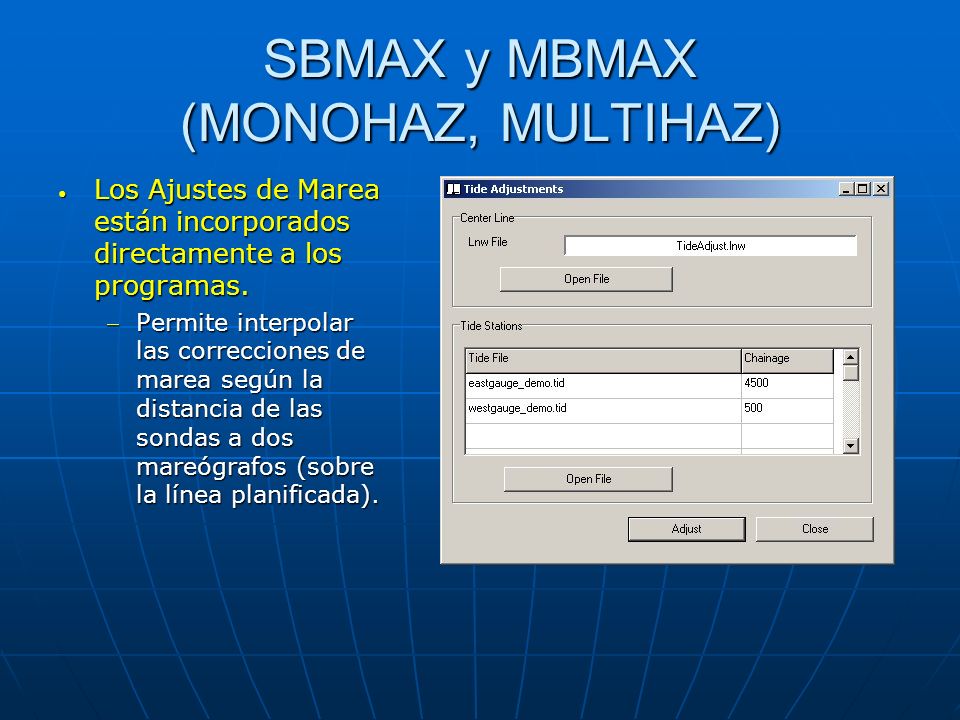

25 SBMAX y MBMAX (MONOHAZ, MULTIHAZ) Los Ajustes de Marea están incorporados directamente a los programas. Los Ajustes de Marea están incorporados directamente a los programas. Permite interpolar las correcciones de marea según la distancia de las sondas a dos mareógrafos (sobre la línea planificada).Permite interpolar las correcciones de marea según la distancia de las sondas a dos mareógrafos (sobre la línea planificada).

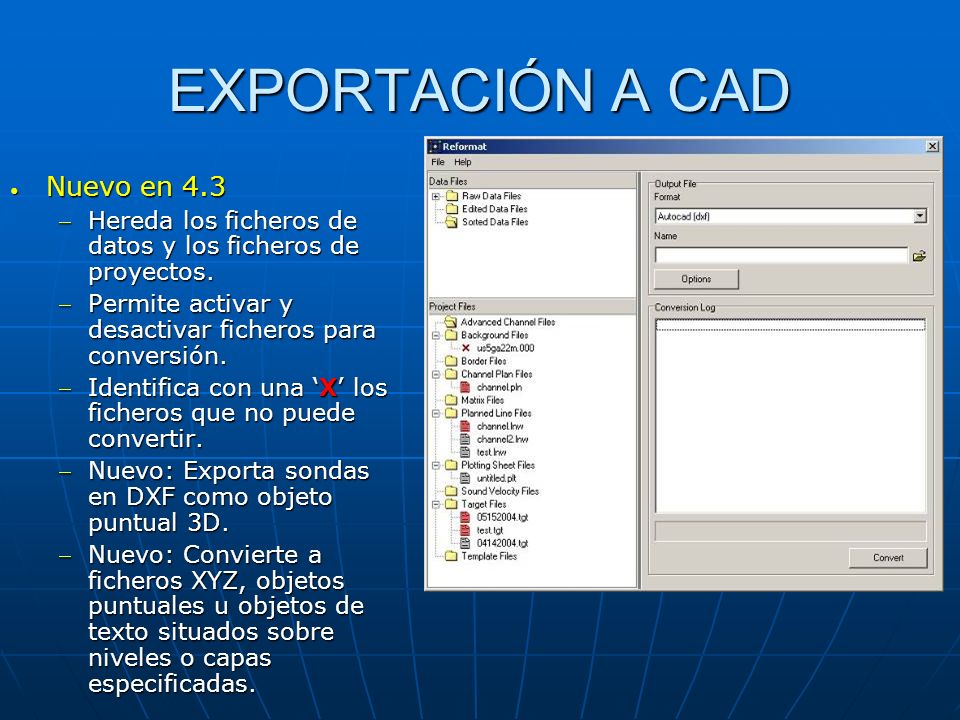

26 EXPORTACIÓN A CAD Nuevo en 4.3 Nuevo en 4.3 Hereda los ficheros de datos y los ficheros de proyectos.Hereda los ficheros de datos y los ficheros de proyectos. Permite activar y desactivar ficheros para conversión.Permite activar y desactivar ficheros para conversión. Identifica con una X los ficheros que no puede convertir.Identifica con una X los ficheros que no puede convertir. Nuevo: Exporta sondas en DXF como objeto puntual 3D.Nuevo: Exporta sondas en DXF como objeto puntual 3D. Nuevo: Convierte a ficheros XYZ, objetos puntuales u objetos de texto situados sobre niveles o capas especificadas.Nuevo: Convierte a ficheros XYZ, objetos puntuales u objetos de texto situados sobre niveles o capas especificadas.

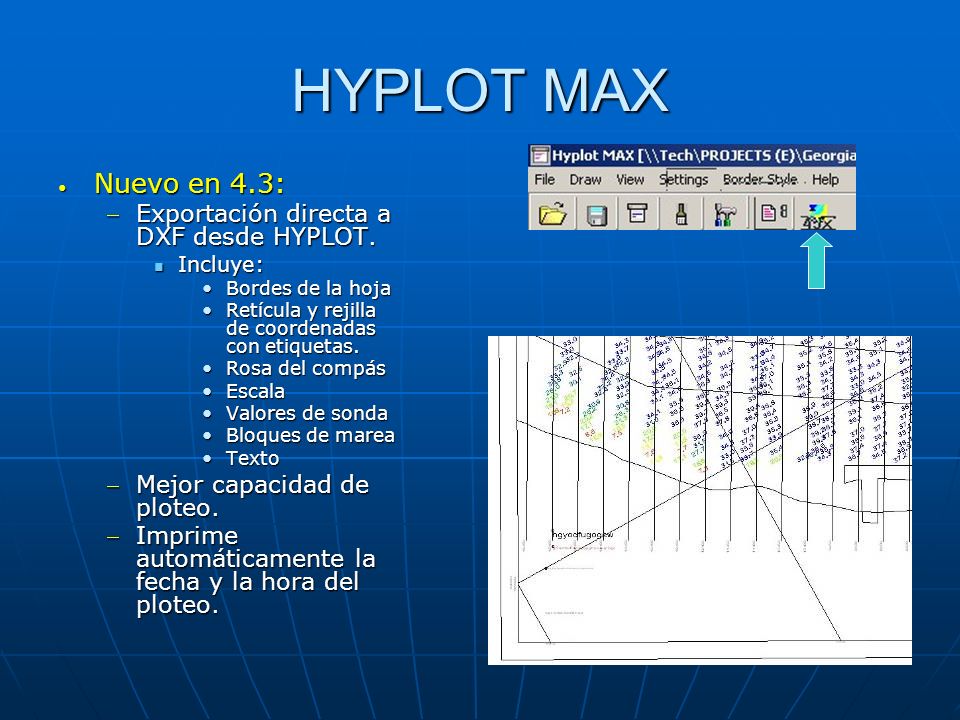

27 HYPLOT MAX Nuevo en 4.3: Nuevo en 4.3: Exportación directa a DXF desde HYPLOT.Exportación directa a DXF desde HYPLOT. Incluye: Incluye: Bordes de la hojaBordes de la hoja Retícula y rejilla de coordenadas con etiquetas.Retícula y rejilla de coordenadas con etiquetas. Rosa del compásRosa del compás EscalaEscala Valores de sondaValores de sonda Bloques de mareaBloques de marea TextoTexto Mejor capacidad de ploteo.Mejor capacidad de ploteo. Imprime automáticamente la fecha y la hora del ploteo.Imprime automáticamente la fecha y la hora del ploteo.

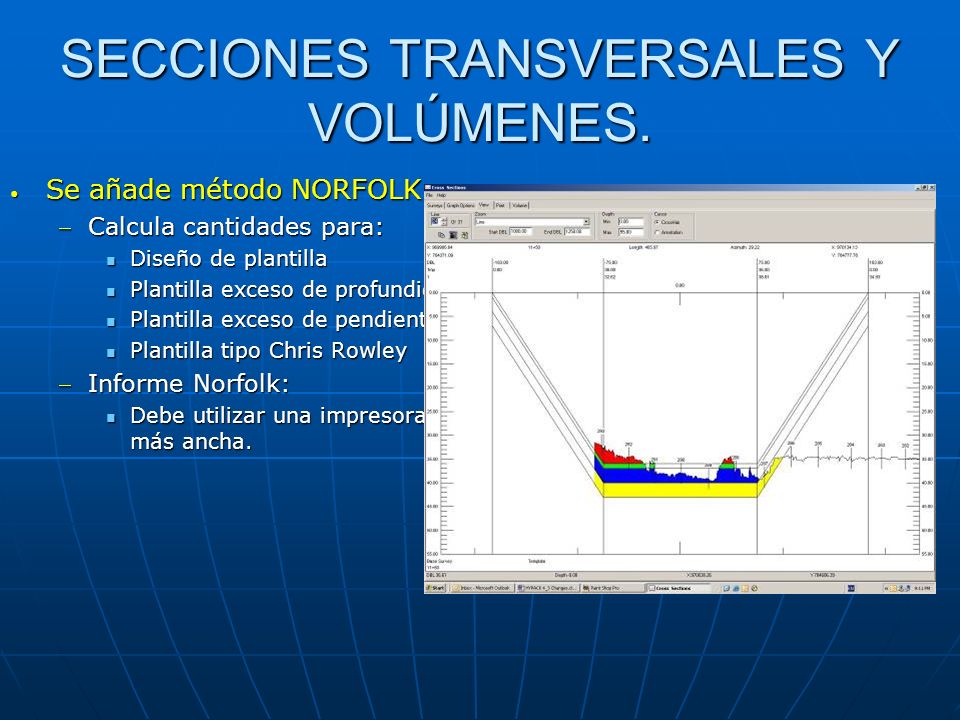

28 SECCIONES TRANSVERSALES Y VOLÚMENES. Se añade método NORFOLK Se añade método NORFOLK Calcula cantidades para:Calcula cantidades para: Diseño de plantilla Diseño de plantilla Plantilla exceso de profundidad Plantilla exceso de profundidad Plantilla exceso de pendiente Plantilla exceso de pendiente Plantilla tipo Chris Rowley Plantilla tipo Chris Rowley Informe Norfolk:Informe Norfolk: Debe utilizar una impresora más ancha. Debe utilizar una impresora más ancha.

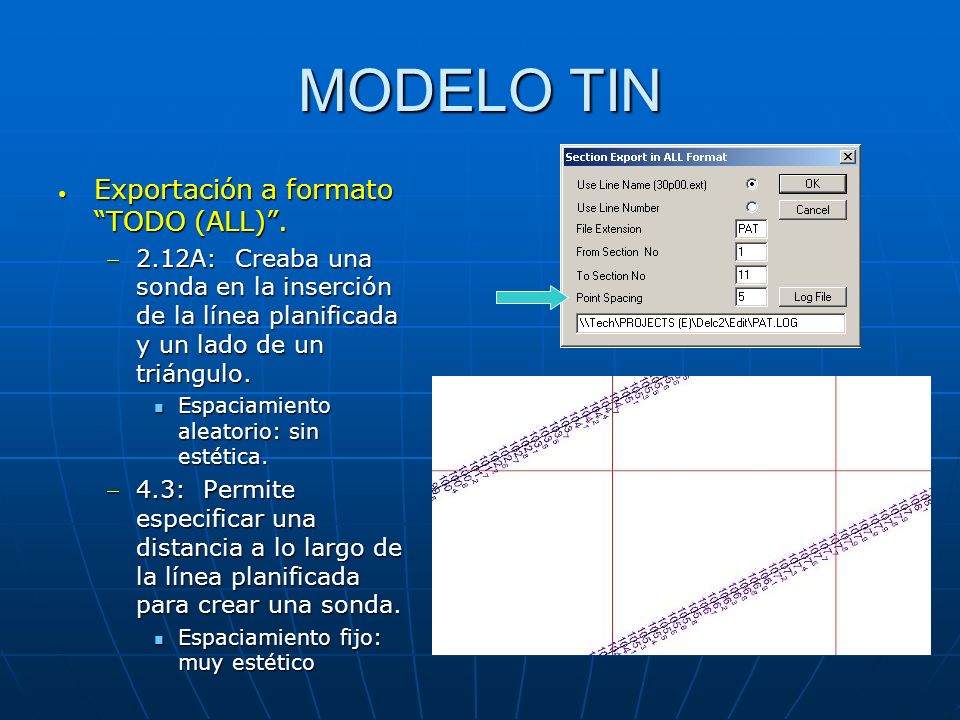

29 MODELO TIN Exportación a formato TODO (ALL). Exportación a formato TODO (ALL). 2.12A: Creaba una sonda en la inserción de la línea planificada y un lado de un triángulo.2.12A: Creaba una sonda en la inserción de la línea planificada y un lado de un triángulo. Espaciamiento aleatorio: sin estética. Espaciamiento aleatorio: sin estética. 4.3: Permite especificar una distancia a lo largo de la línea planificada para crear una sonda.4.3: Permite especificar una distancia a lo largo de la línea planificada para crear una sonda. Espaciamiento fijo: muy estético Espaciamiento fijo: muy estético

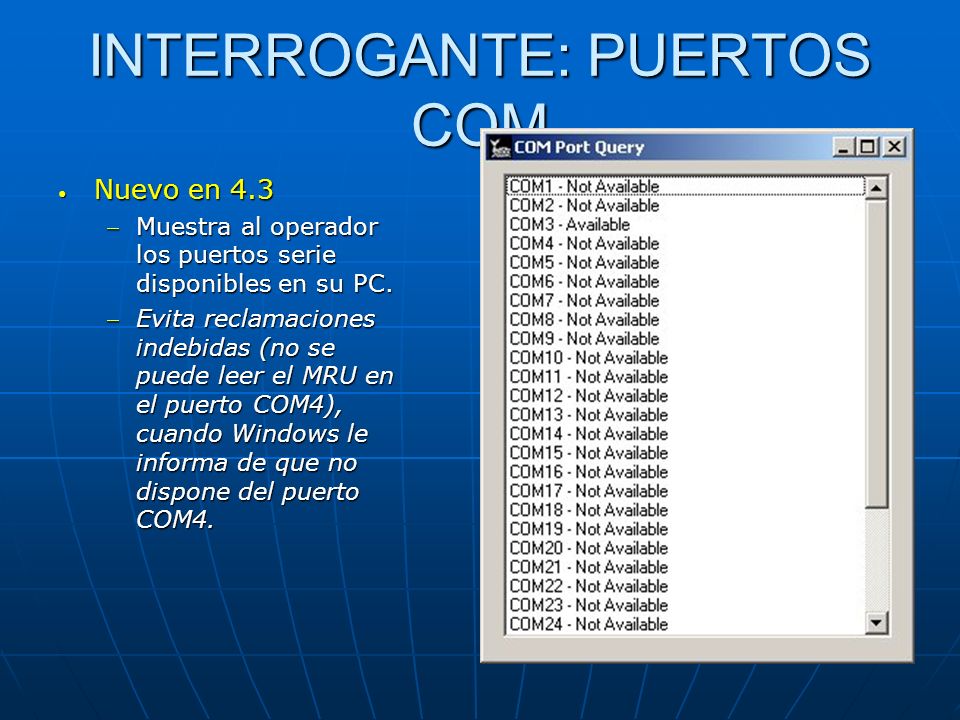

30 INTERROGANTE: PUERTOS COM Nuevo en 4.3 Nuevo en 4.3 Muestra al operador los puertos serie disponibles en su PC.Muestra al operador los puertos serie disponibles en su PC. Evita reclamaciones indebidas (no se puede leer el MRU en el puerto COM4), cuando Windows le informa de que no dispone del puerto COM4.Evita reclamaciones indebidas (no se puede leer el MRU en el puerto COM4), cuando Windows le informa de que no dispone del puerto COM4.

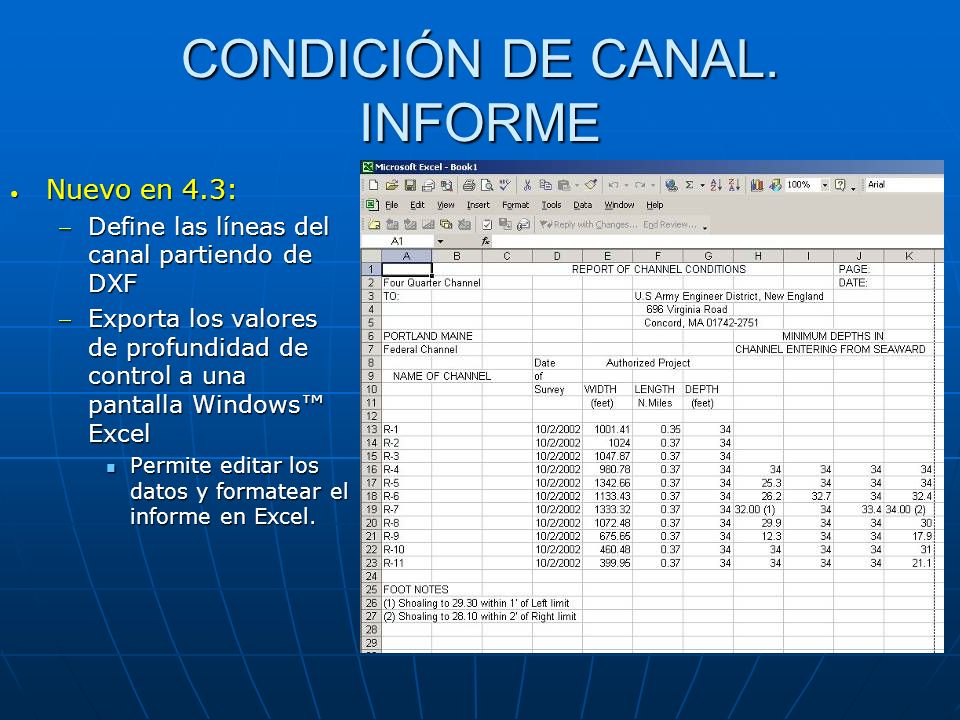

31 CONDICIÓN DE CANAL. INFORME Nuevo en 4.3: Nuevo en 4.3: Define las líneas del canal partiendo de DXFDefine las líneas del canal partiendo de DXF Exporta los valores de profundidad de control a una pantalla Windows ExcelExporta los valores de profundidad de control a una pantalla Windows Excel Permite editar los datos y formatear el informe en Excel. Permite editar los datos y formatear el informe en Excel.

32 HYPACK ® Bruce Cambios BRUCE se refiere al nombre interno de la proxima version. Recibira un numero de version una vez este listo para las pruebas de campo.

33 Identidad de Usuario ID para Usuarios y claves pueden ser creados para controlar el acceso a HYPACK ®. ID para Usuarios y claves pueden ser creados para controlar el acceso a HYPACK ®. Un Administrador puede crear un nuevo ID, crear la clave inicial y limitar el acceso a diferente modules del programa. Un Administrador puede crear un nuevo ID, crear la clave inicial y limitar el acceso a diferente modules del programa. AVI

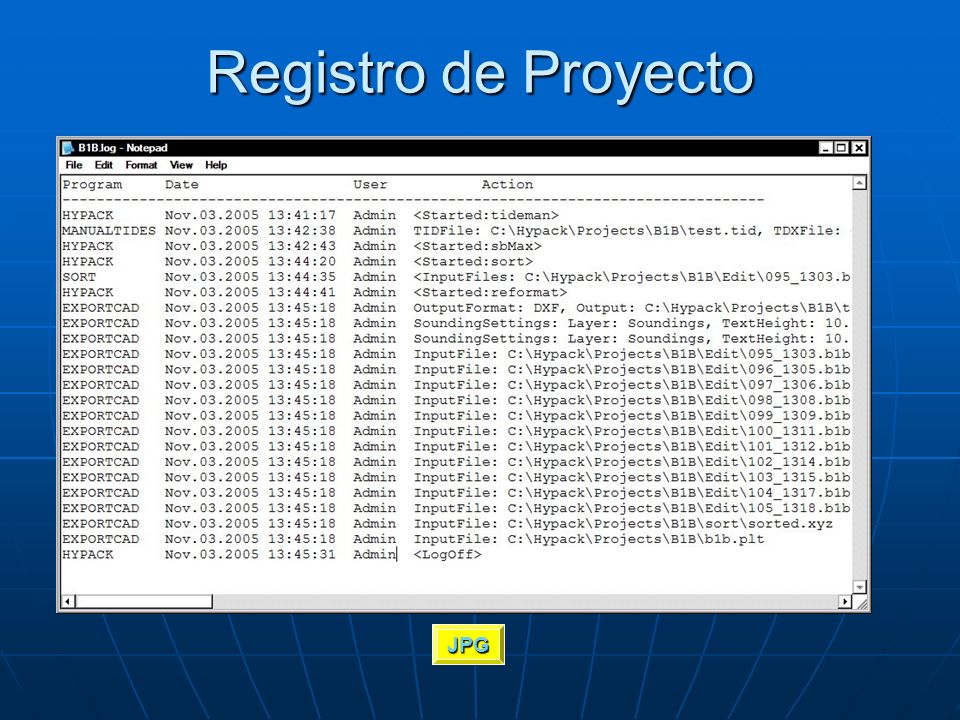

34 Registro de Proyecto Maintains a history in each project of: Maintains a history in each project of: Who launched each program?Who launched each program? When did they launch it?When did they launch it? What files did they input?What files did they input? What files did they output?What files did they output? JPG

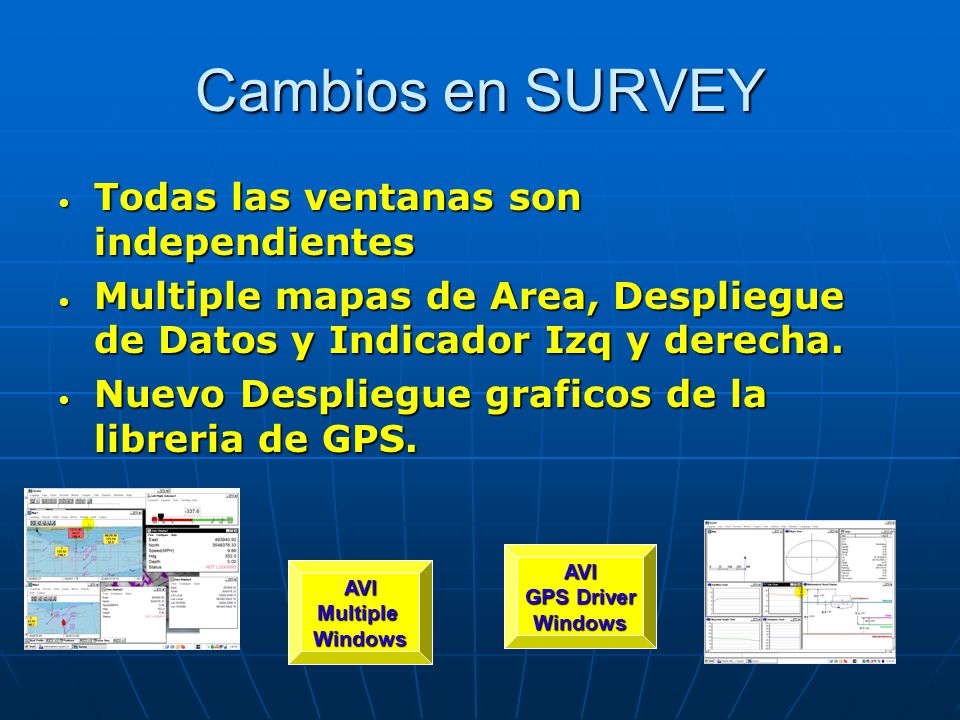

35 Cambios en SURVEY Todas las ventanas son independientes Todas las ventanas son independientes Multiple mapas de Area, Despliegue de Datos y Indicador Izq y derecha. Multiple mapas de Area, Despliegue de Datos y Indicador Izq y derecha. Nuevo Despliegue graficos de la libreria de GPS. Nuevo Despliegue graficos de la libreria de GPS. AVIMultipleWindows AVI GPS Driver Windows

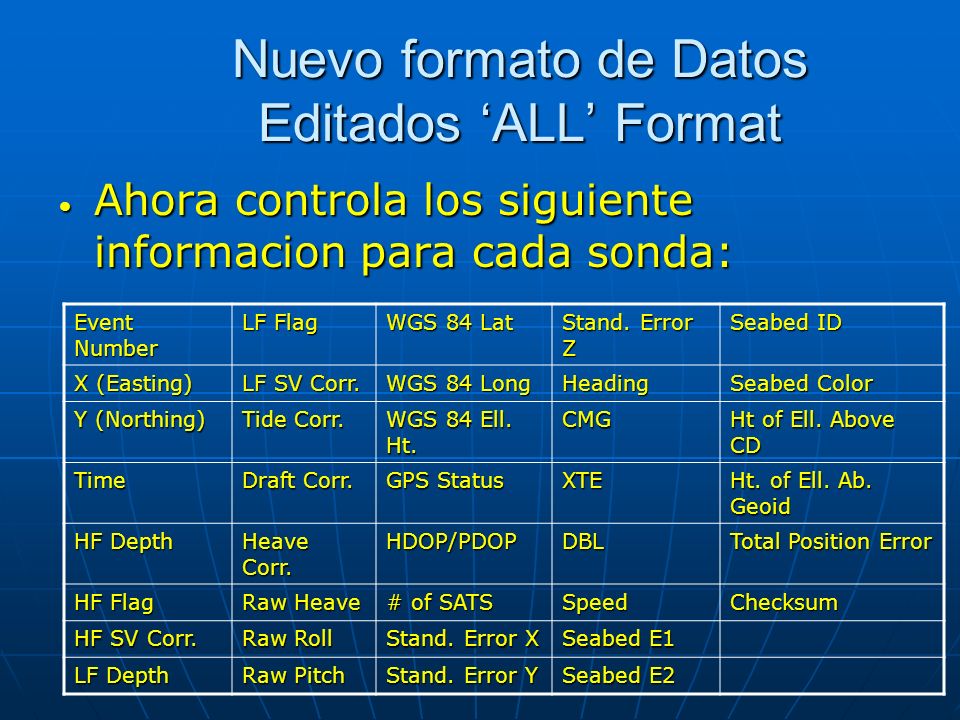

36 Nuevo formato de Datos Editados ALL Format Ahora controla los siguiente informacion para cada sonda: Ahora controla los siguiente informacion para cada sonda: Event Number LF Flag WGS 84 Lat Stand. Error Z Seabed ID X (Easting) LF SV Corr. WGS 84 Long Heading Seabed Color Y (Northing) Tide Corr. WGS 84 Ell. Ht. CMG Ht of Ell. Above CD Time Draft Corr. GPS Status XTE Ht. of Ell. Ab. Geoid HF Depth Heave Corr. HDOP/PDOPDBL Total Position Error HF Flag Raw Heave # of SATS SpeedChecksum HF SV Corr. Raw Roll Stand. Error X Seabed E1 LF Depth Raw Pitch Stand. Error Y Seabed E2

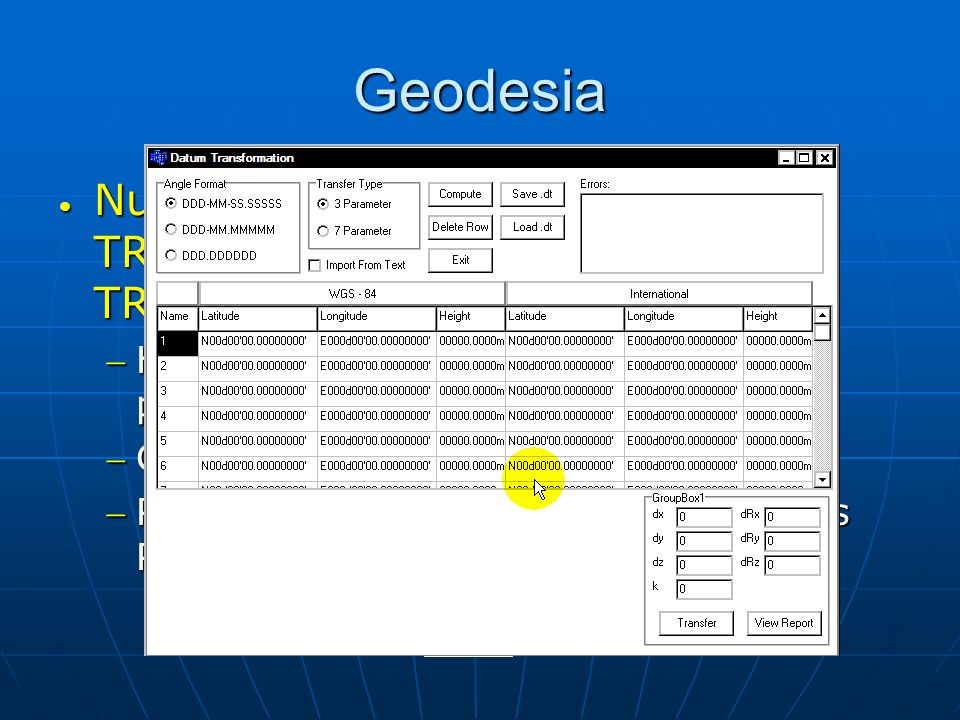

37 Geodesia Nuevo programa de TRANSFORMACION DE DATUM TRANSFORMATION Nuevo programa de TRANSFORMACION DE DATUM TRANSFORMATION Hace transformacion de 3 o 7 parametros.Hace transformacion de 3 o 7 parametros. Guardar datos a *.DT.Guardar datos a *.DT. Puede actualizar automaticamente los PARAMETROS GEODESICOS.Puede actualizar automaticamente los PARAMETROS GEODESICOS. AVI

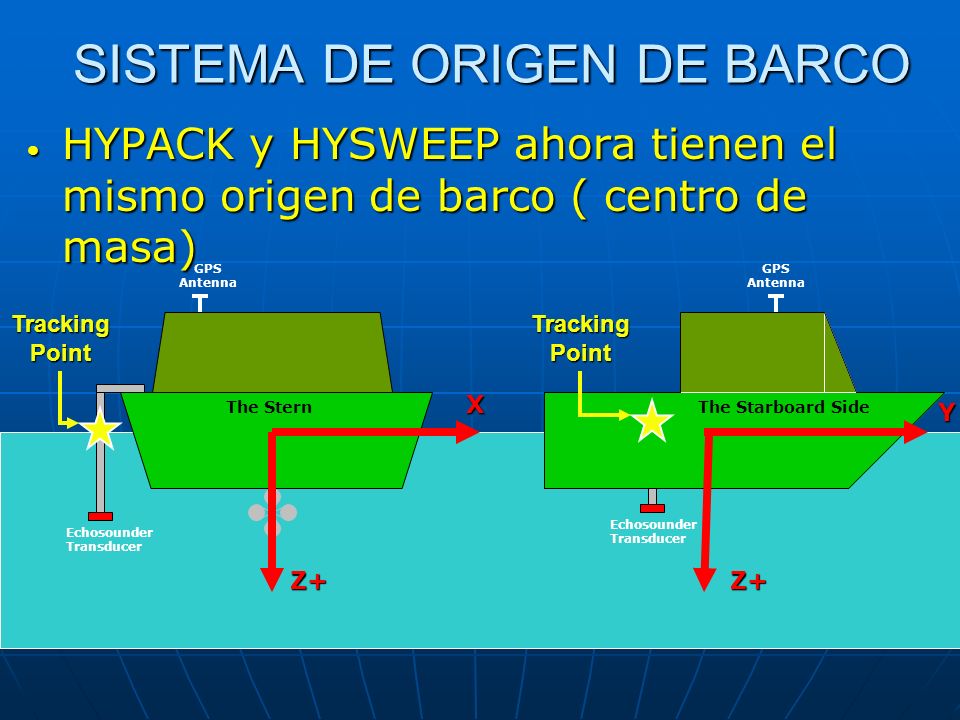

38 SISTEMA DE ORIGEN DE BARCO HYPACK y HYSWEEP ahora tienen el mismo origen de barco ( centro de masa) HYPACK y HYSWEEP ahora tienen el mismo origen de barco ( centro de masa) X Z+ The Stern Echosounder Transducer GPS Antenna Echosounder Transducer The Starboard Side Z+ Y Tracking Point GPS Antenna

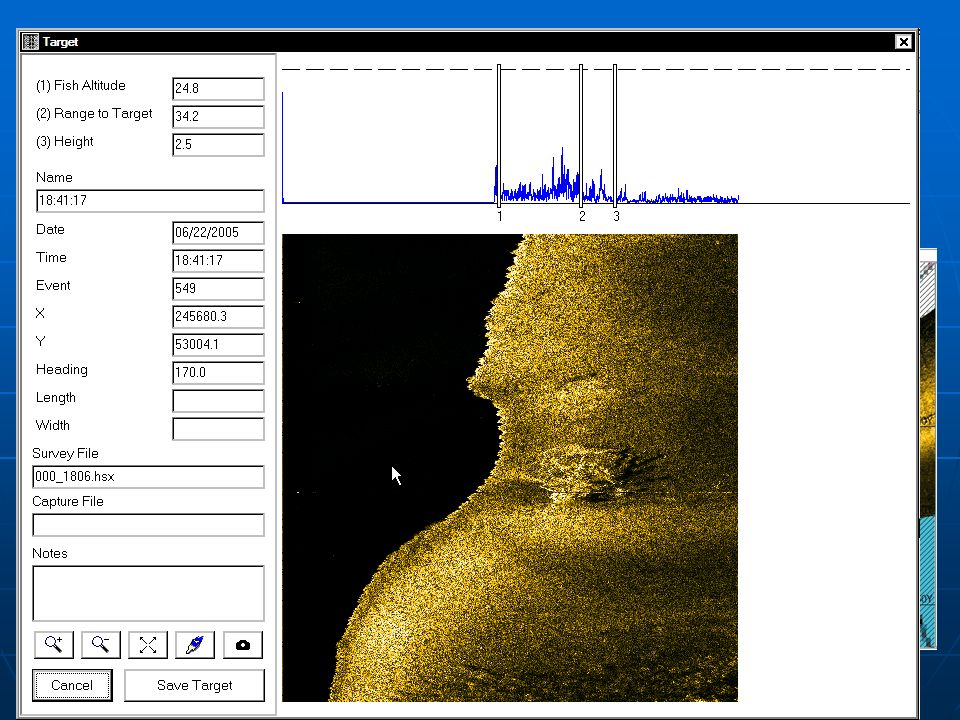

39 Side Scan Herramientas de Side Scan mejoradas Herramientas de Side Scan mejoradas Mejor BlancoMejor Blanco Mejor MosaicoMejor Mosaico AVI SS Targeting JPG SS Interpretation

40 3D Terrain Viewer (3DTV) Archivos de cubrimientoTIF (SSS y Mapas) Archivos de cubrimientoTIF (SSS y Mapas) Objetos Objetos Flotando ( Boyas)Flotando ( Boyas) FijosFijos Barras con alambresBarras con alambres TuberiasTuberias TetrapodosTetrapodos AVI 3DTV Objects AVI 3DTV TIF Overlay

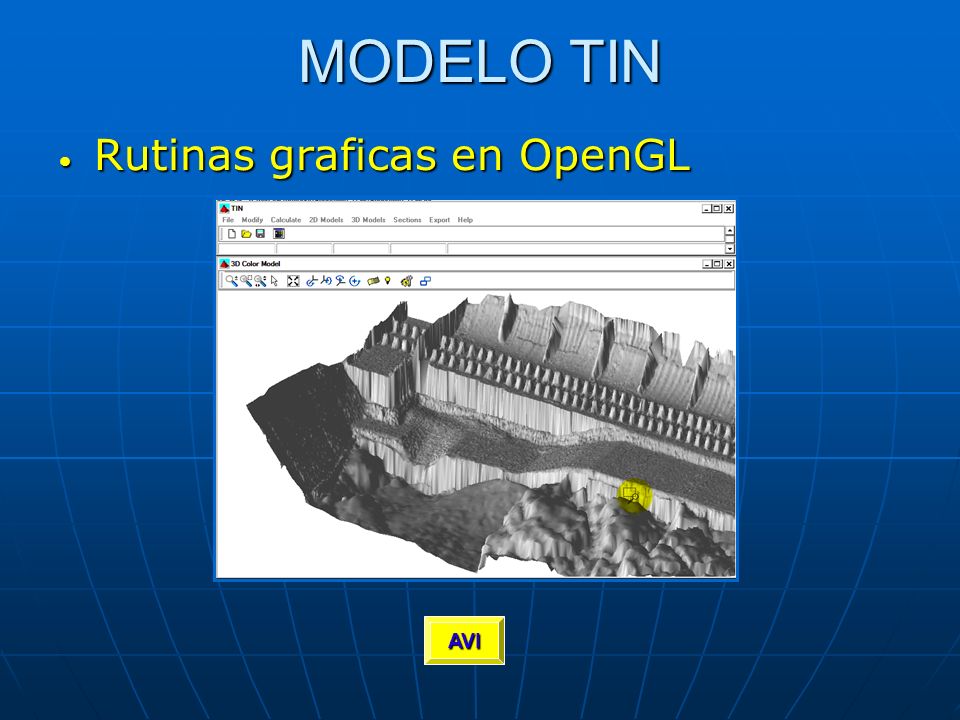

41 MODELO TIN Rutinas graficas en OpenGL Rutinas graficas en OpenGL AVI

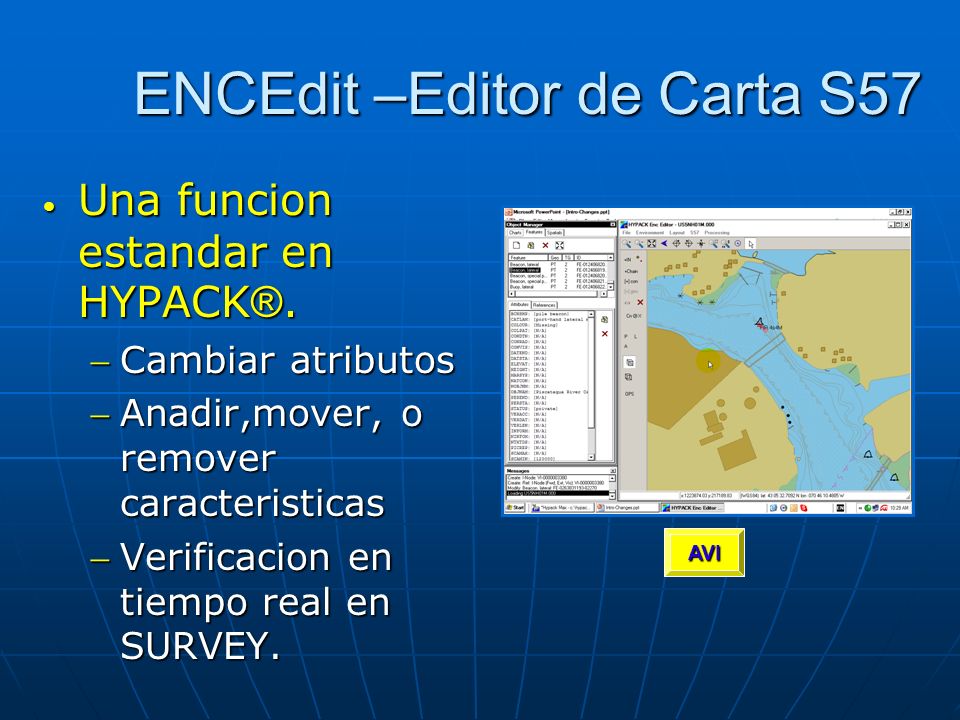

42 ENCEdit –Editor de Carta S57 Una funcion estandar en HYPACK ®. Una funcion estandar en HYPACK ®. Cambiar atributosCambiar atributos Anadir,mover, o remover caracteristicasAnadir,mover, o remover caracteristicas Verificacion en tiempo real en SURVEY.Verificacion en tiempo real en SURVEY. AVI
