1 EDITOR BORDE HYPACK 2013

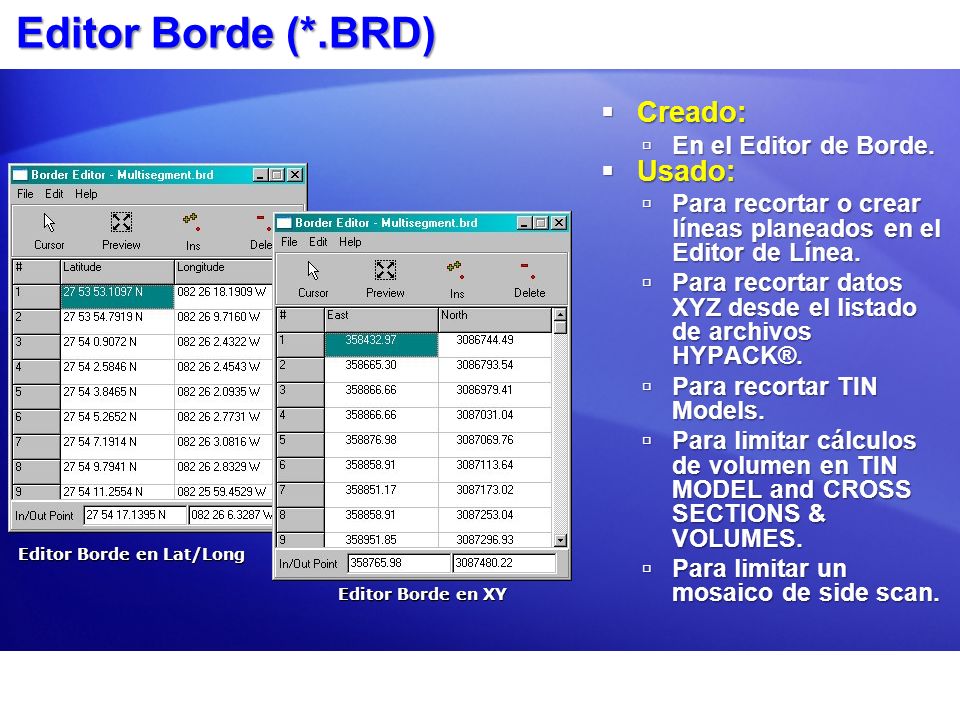

2 Editor Borde (*.BRD) Creado: Creado: En el Editor de Borde. En el Editor de Borde. Usado: Usado: Para recortar o crear líneas planeados en el Editor de Línea. Para recortar o crear líneas planeados en el Editor de Línea. Para recortar datos XYZ desde el listado de archivos HYPACK®. Para recortar datos XYZ desde el listado de archivos HYPACK®. Para recortar TIN Models. Para recortar TIN Models. Para limitar cálculos de volumen en TIN MODEL and CROSS SECTIONS & VOLUMES. Para limitar cálculos de volumen en TIN MODEL and CROSS SECTIONS & VOLUMES. Para limitar un mosaico de side scan. Para limitar un mosaico de side scan. Editor Borde en Lat/Long Editor Borde en XY

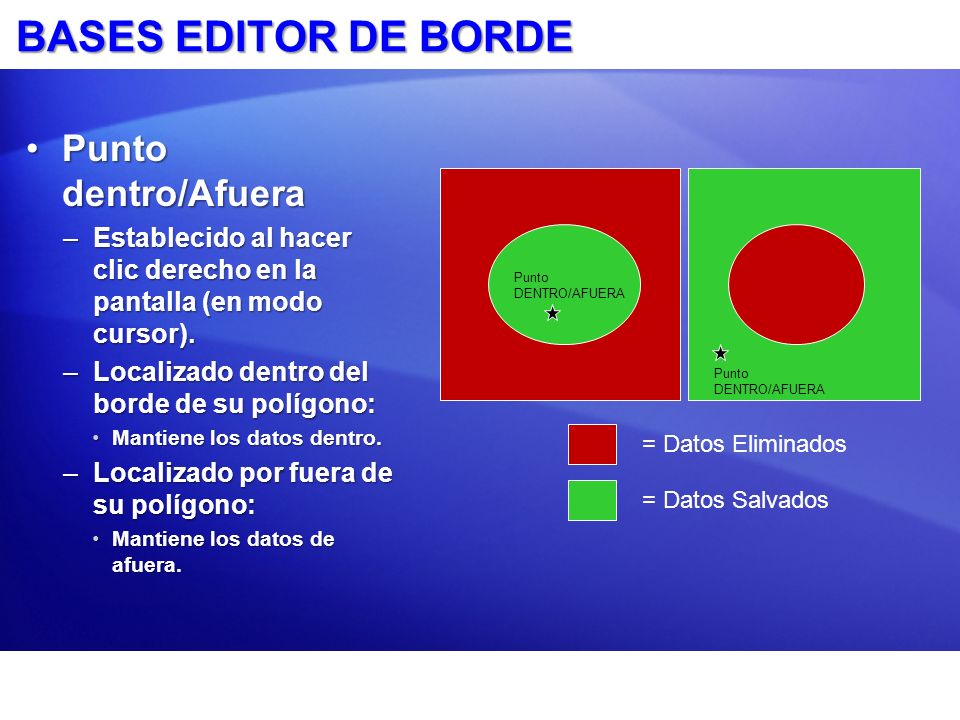

3 BASES EDITOR DE BORDE Punto dentro/AfueraPunto dentro/Afuera –Establecido al hacer clic derecho en la pantalla (en modo cursor). –Localizado dentro del borde de su polígono: Mantiene los datos dentro.Mantiene los datos dentro. –Localizado por fuera de su polígono: Mantiene los datos de afuera.Mantiene los datos de afuera. Punto DENTRO/AFUERA = Datos Eliminados = Datos Salvados

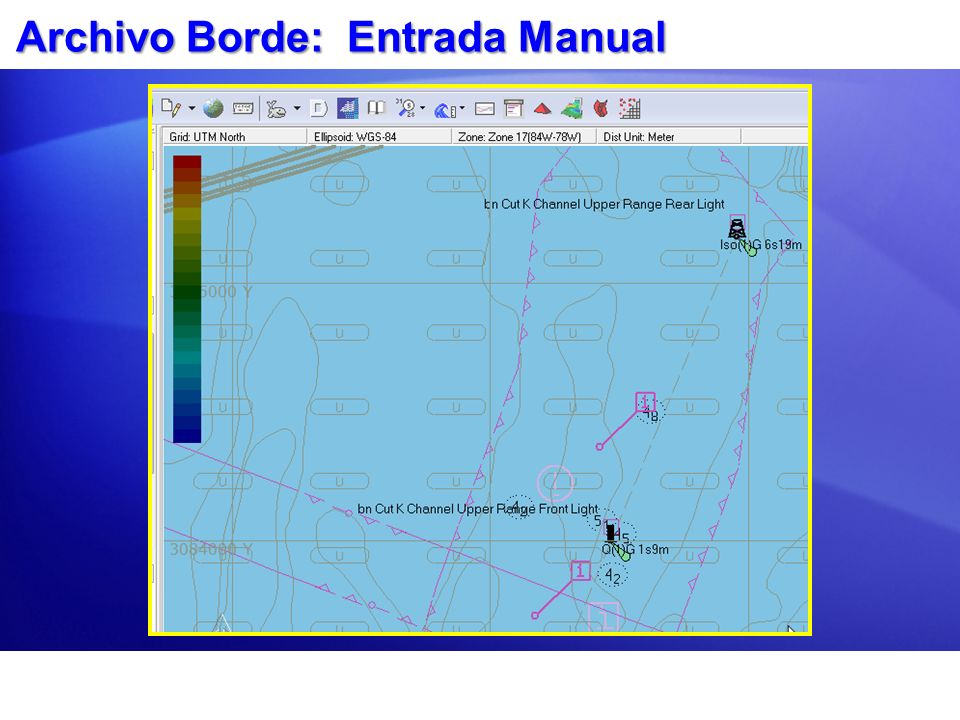

4 Archivo Borde: Entrada Manual

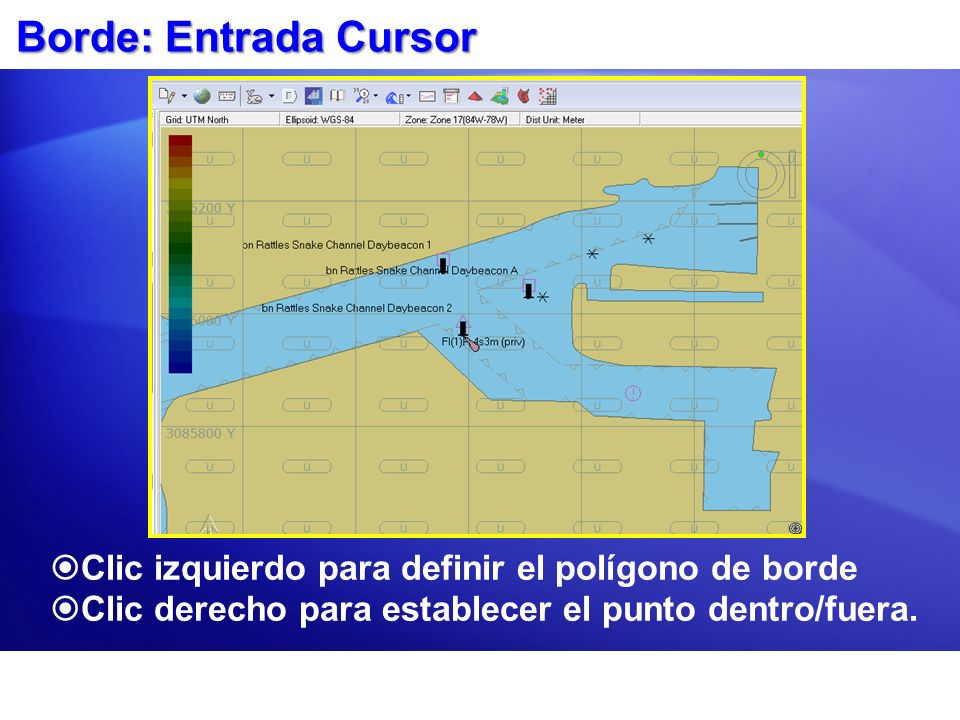

5 Borde: Entrada Cursor Clic izquierdo para definir el polígono de borde Clic derecho para establecer el punto dentro/fuera.

6 Recorte Archivo Datos XYZ

7 Recorte en TIN MODEL Si esta haciendo cálculo de volúmen en TIN MODEL, es siempre mejor leer el juego de datos completo y recortarlo en TIN MODEL, en vez de calcular el volúmen con un archivo de datos XYZ recortado.

8 Limitando Volúmenes en CS&V Usando Archivo de Borde

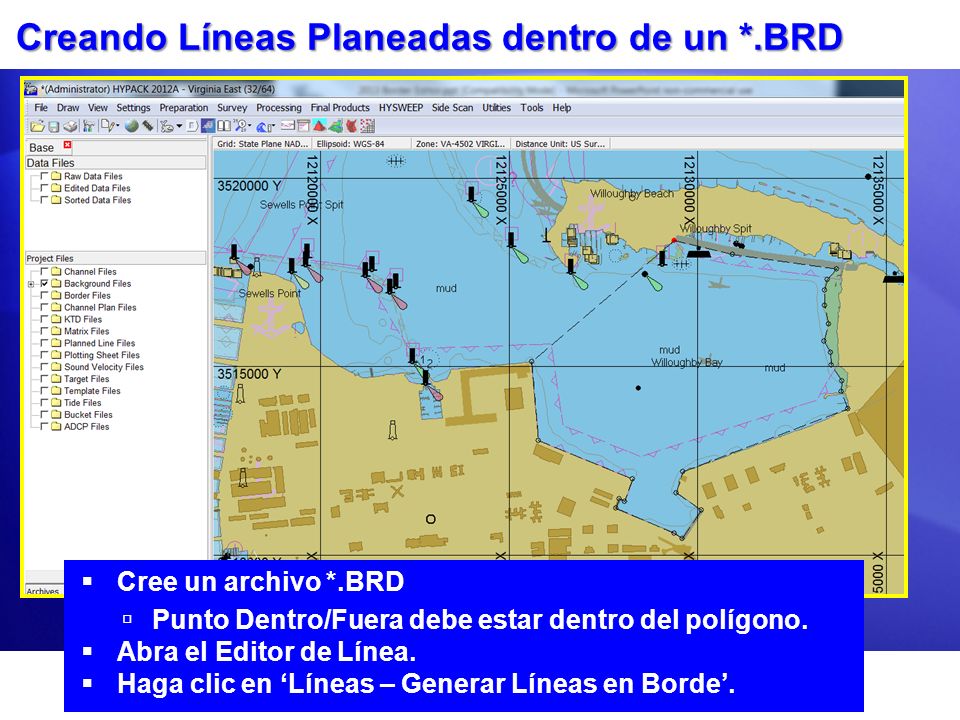

9 Creando Líneas Planeadas dentro de un *.BRD Cree un archivo *.BRD Punto Dentro/Fuera debe estar dentro del polígono. Abra el Editor de Línea. Haga clic en Líneas – Generar Líneas en Borde.

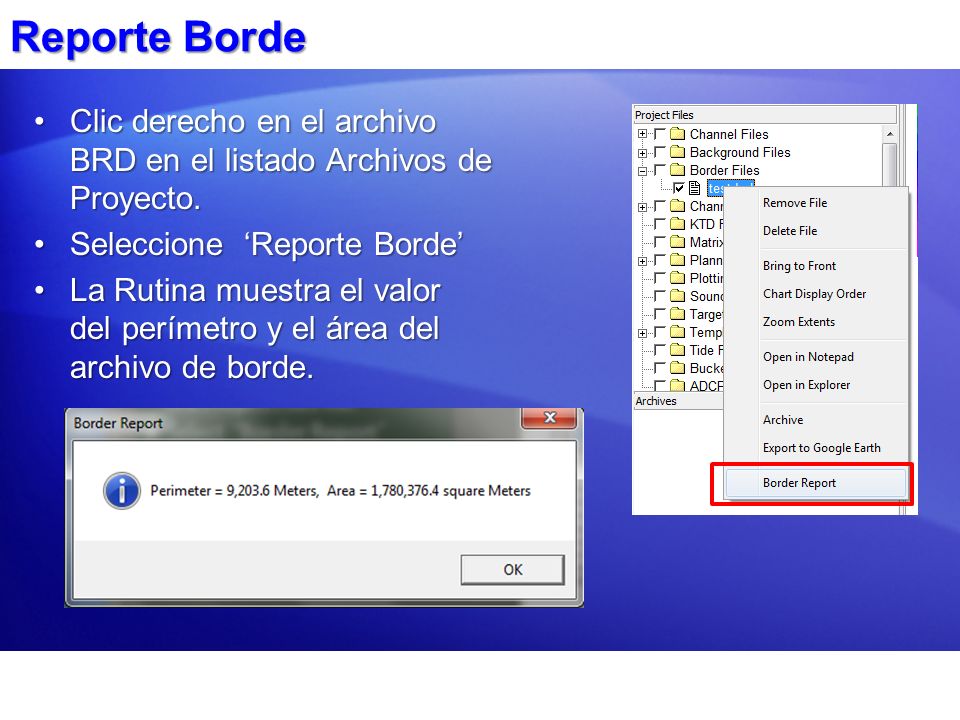

10 Reporte Borde Clic derecho en el archivo BRD en el listado Archivos de Proyecto.Clic derecho en el archivo BRD en el listado Archivos de Proyecto. Seleccione Reporte BordeSeleccione Reporte Borde La Rutina muestra el valor del perímetro y el área del archivo de borde.La Rutina muestra el valor del perímetro y el área del archivo de borde.
