1 EXPORTAR Formato DGN

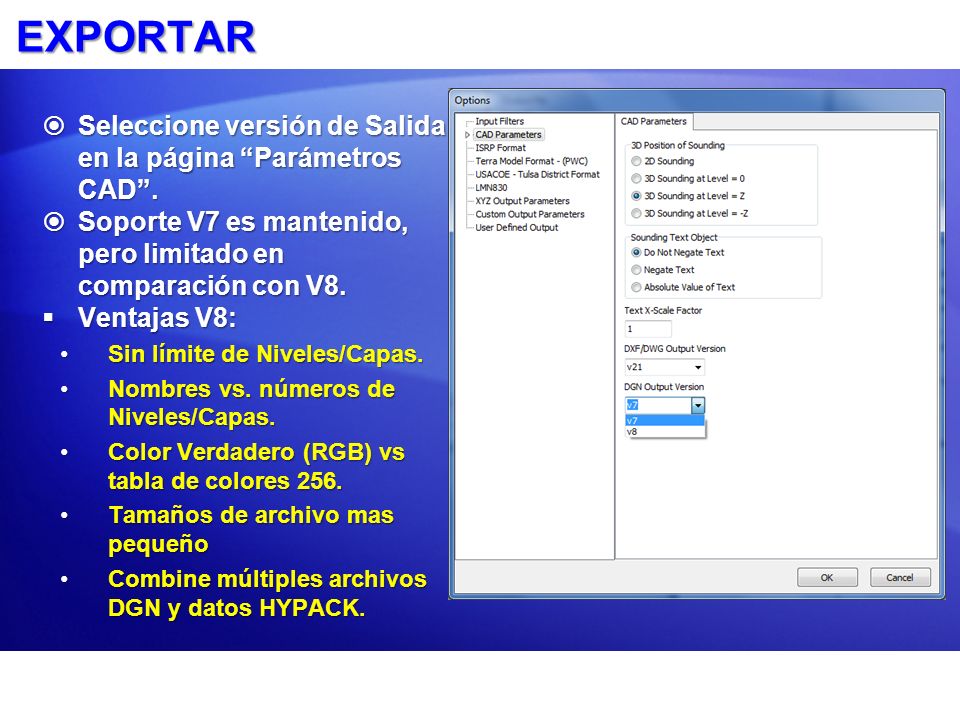

2 EXPORTAR Seleccione versión de Salida en la página Parámetros CAD. Seleccione versión de Salida en la página Parámetros CAD. Soporte V7 es mantenido, pero limitado en comparación con V8. Soporte V7 es mantenido, pero limitado en comparación con V8. Ventajas V8: Ventajas V8: Sin límite de Niveles/Capas.Sin límite de Niveles/Capas. Nombres vs. números de Niveles/Capas.Nombres vs. números de Niveles/Capas. Color Verdadero (RGB) vs tabla de colores 256.Color Verdadero (RGB) vs tabla de colores 256. Tamaños de archivo mas pequeñoTamaños de archivo mas pequeño Combine múltiples archivos DGN y datos HYPACK.Combine múltiples archivos DGN y datos HYPACK.

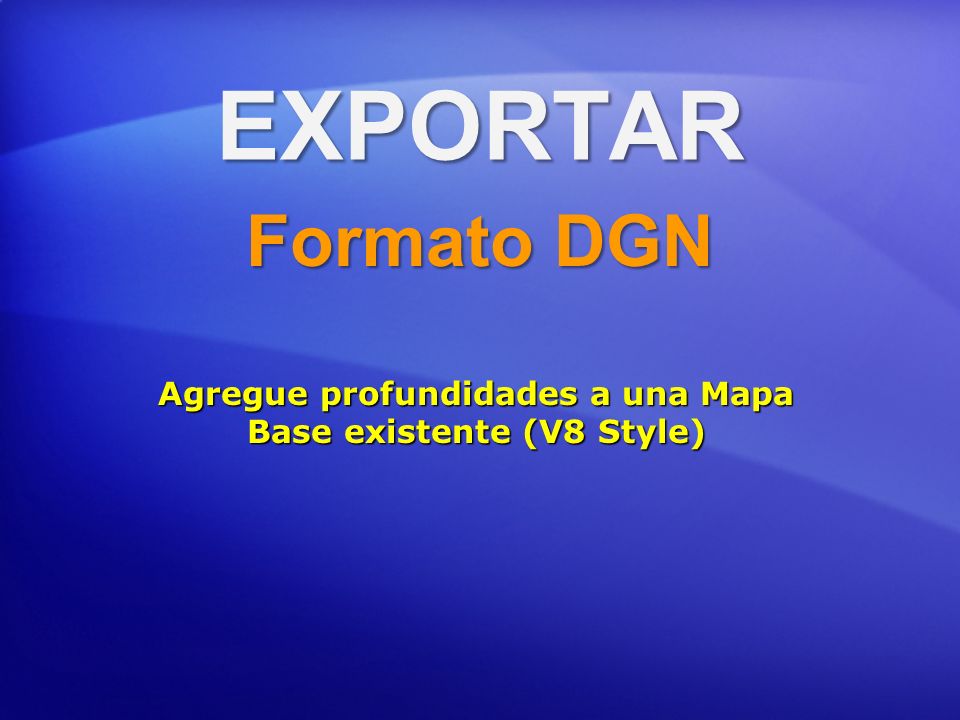

3 EXPORTAR Formato DGN Agregue profundidades a una Mapa Base existente (V8 Style)

4 Ejecutando un Ejemplo (V8) o Proyecto: Ejemplo Exportar a DGN o Iniciar: EXPORTAR o Formato Blanco: DGN (V8) o Nombre Archivo Salida: o combined.dgn o Archivos Entrada: o Coffeela.xyz o Coffeela.dgn

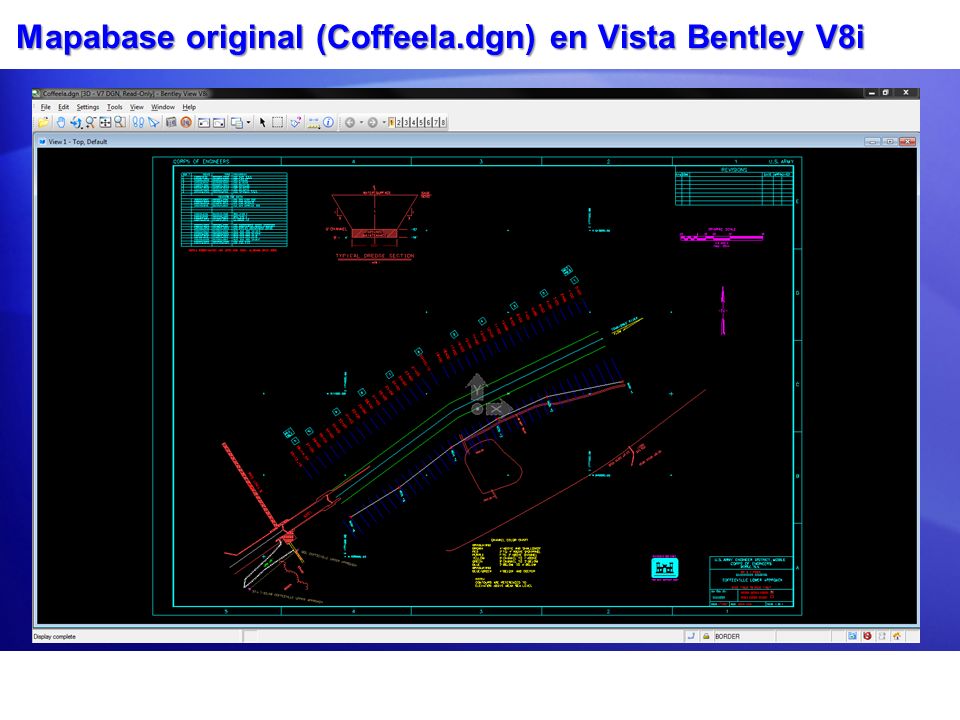

5 Mapabase original (Coffeela.dgn) en Vista Bentley V8i

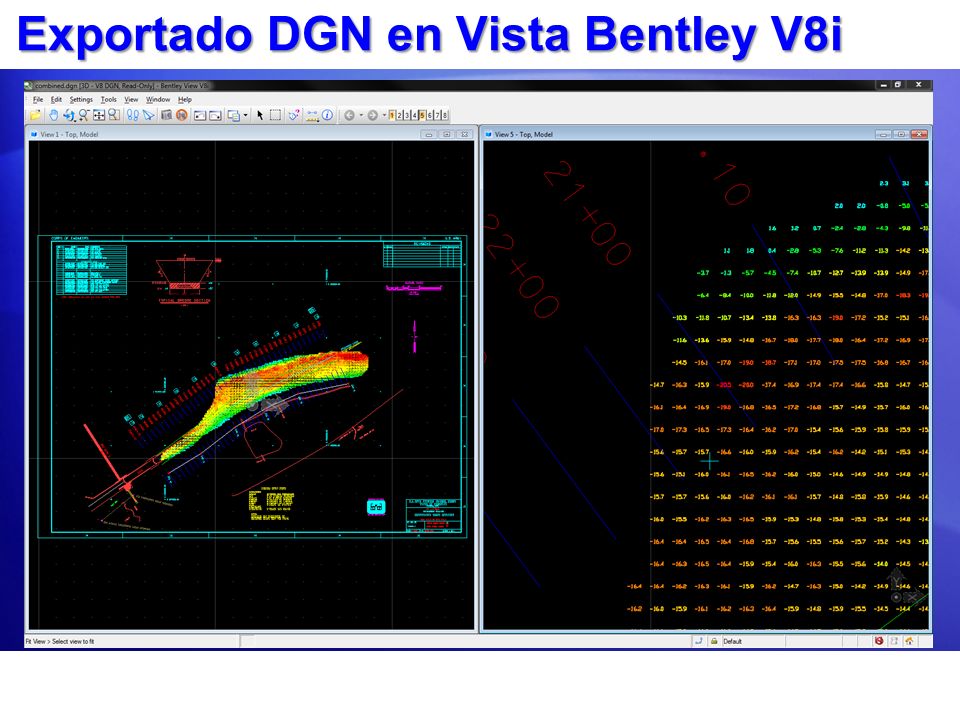

6 Exportado DGN en Vista Bentley V8i

7 EXPORTAR Formato DGN Actualizando un Mapabase Microestacion DGN (estilo V7)

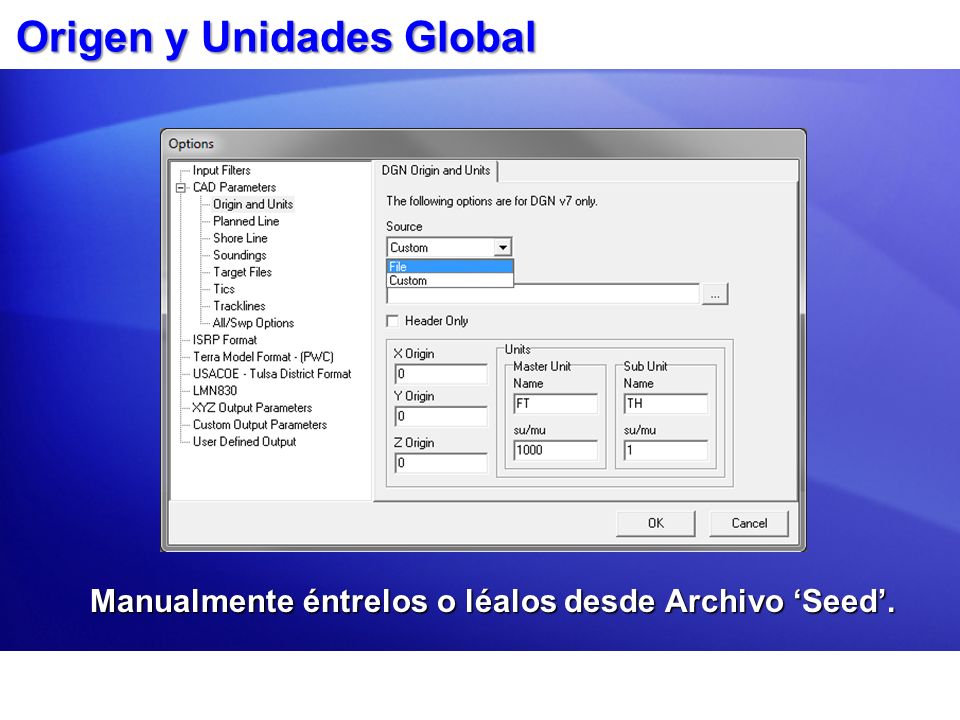

8 Origen y Unidades Global Manualmente éntrelos o léalos desde Archivo Seed.

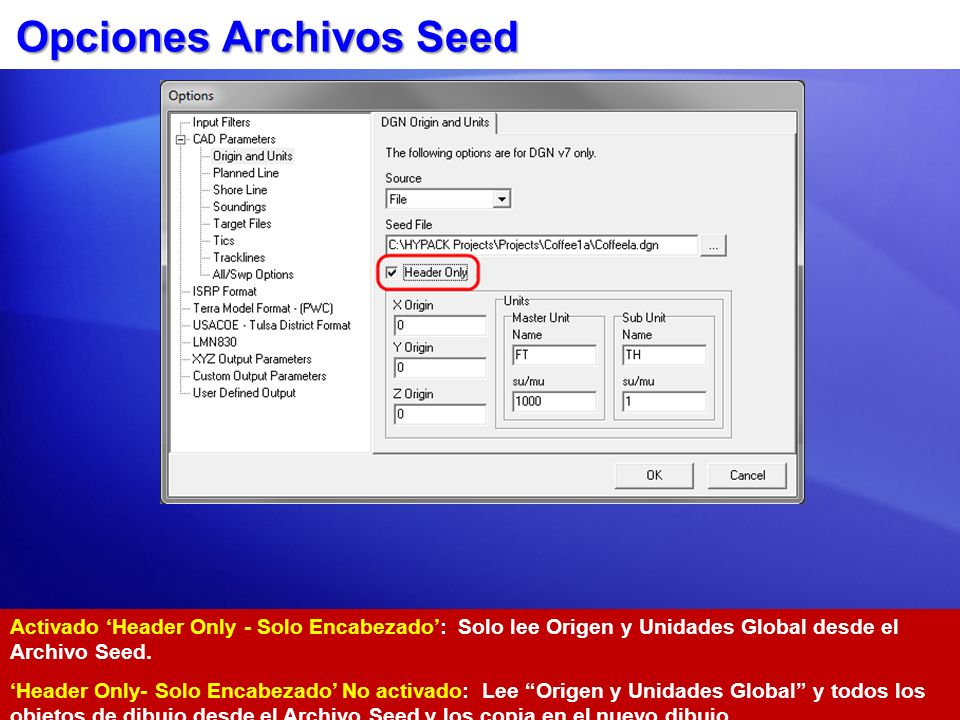

9 Opciones Archivos Seed Activado Header Only - Solo Encabezado: Solo lee Origen y Unidades Global desde el Archivo Seed. Header Only- Solo Encabezado No activado: Lee Origen y Unidades Global y todos los objetos de dibujo desde el Archivo Seed y los copia en el nuevo dibujo.

10 Ejecutando el Ejemplo Proyecto: Ejemplo Exportar a DGN Iniciar: EXPORTAR Formato Blanco: DGN Nombre Archivo Salida: CoffeeV7.DGN Entrada File: Coffeela.xyz Origin y Unidades DGN: Seed: Coffeela.dgn Encabezado DGN: Copia todos los objetos de dibujo. Sondajes: Capa = 49 Altura = 7

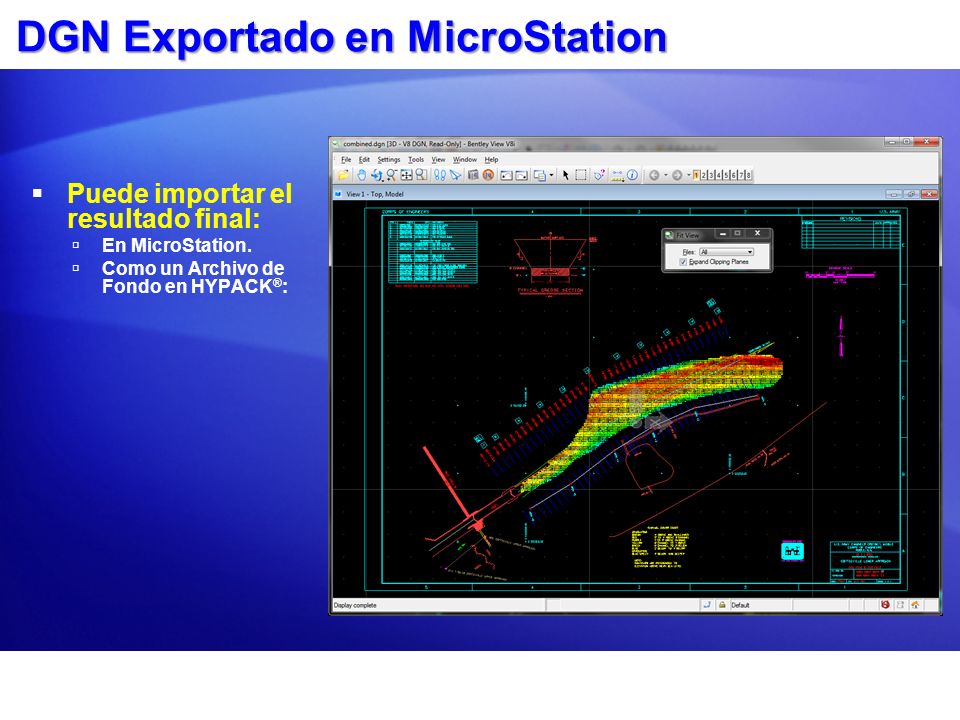

11 DGN Exportado en MicroStation Puede importar el resultado final: En MicroStation. Como un Archivo de Fondo en HYPACK ® :
