1 SISTEMAS DE INFORMACIÓN CARTOGRÁFICA Tema 12 (I)

2 LA CARTOGRAFÍA Es la disciplina que se ocupa de la concepción, producción y estudio de los mapas en todas sus formasEs la disciplina que se ocupa de la concepción, producción y estudio de los mapas en todas sus formas (Asociación Cartográfica Internacional, 1995)

3 Aspectos Fundamentales de un Mapa Es un documento métrico. Es un documento métrico. Es un documento temático. Es un documento temático. Es un medio de almacenamiento con vínculo geográfico. Es un medio de almacenamiento con vínculo geográfico. Es un documento de comunicación. Es un documento de comunicación.

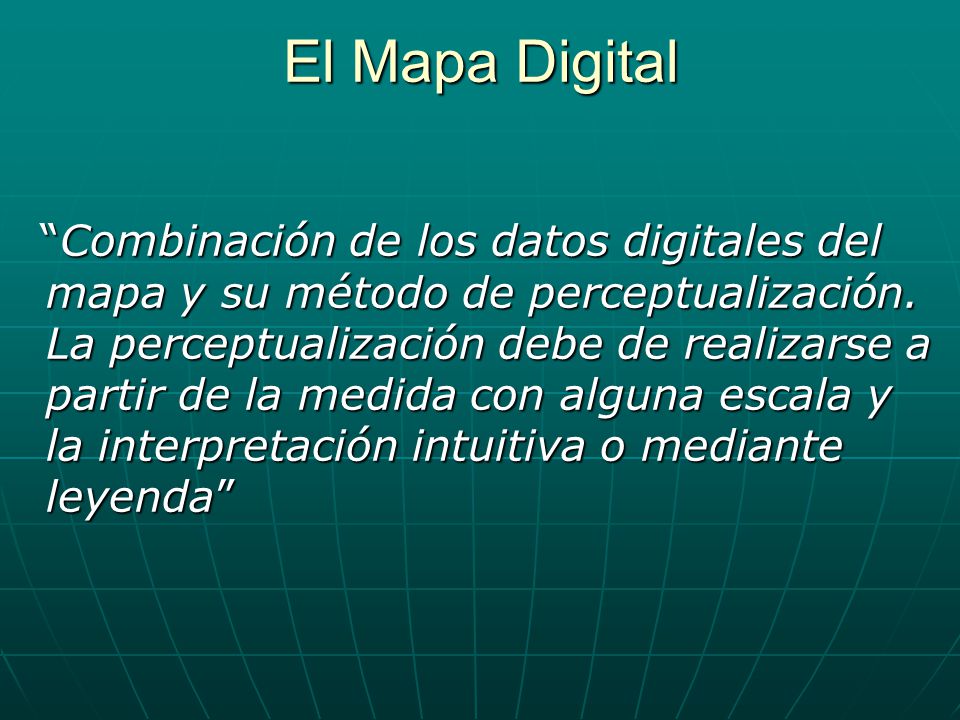

4 El Mapa Digital Combinación de los datos digitales del mapa y su método de perceptualización. La perceptualización debe de realizarse a partir de la medida con alguna escala y la interpretación intuitiva o mediante leyenda Combinación de los datos digitales del mapa y su método de perceptualización. La perceptualización debe de realizarse a partir de la medida con alguna escala y la interpretación intuitiva o mediante leyenda

5 Condiciones del Mapa Digital 1.Producto Cartográfico que se encuentra en forma binaria sobre soporte digital, y sólo puede ser manipulado mediante ordenador. 2.Proceder de la combinación de las datos digitales del mapa y su método de perceptualización. 3.La percepción debe poder realizarse a partir de la medida con alguna escala o sistema de coordenadas, y debe ser posible la interpretación intuitiva o mediante leyenda.

6 Mapas en papel (analógicos) 1.Volumen de datos reducido: pérdida de detalles. 2.Muy precisos y con presentación temática clara. 3.Escalas grandes implican muchos pliegos y es posible que el área de interés se encuentre en el límite entre dos hojas. 4.Los datos en el mapa no pueden ser fácilmente extraídos y combinados con otros datos espaciales. 5.Los mapas impresos son documentos cualitativos estáticos. 6.La captura y compilación de datos, así como la publicación del mapa impreso son muy costosos y requieren de mucho tiempo. mapas en papel vs. mapas digitales (I)

7 mapas en papel vs. mapas digitales (II) Mapas en digital 1. 1.Se generan más fácilmente y son más rentables Son de uso específico, para necesidades específicas La producción sigue pautas más normalizadas La actualización y generación de nuevos mapas es más sencilla Permiten la interacción entre la información gráfica y la información alfanumérica (SIG) Información que requiere de una actualización con cierta frecuencia (diaria, mensual, anual, etc.) es más fácilmente administrada.

8 Ejemplos (I)

9 Ejemplos (II)

10 CARACTERÍSTICAS UN SIC (I) 1. Capacidad en la introducción de datos externos. 2. Aumento en la velocidad de tratamiento. 3. Almacenamiento electrónico en soportes físicos. 4. Salida de resultados al exterior o a otros sistemas. 5. Comunicación entre sistemas distantes. 6. Posibilidad de simultaneidad de trabajos y de usuarios.

11 CARACTERÍSTICAS UN SIC (II) 7. Posibilidad de trabajar en tiempo real. 8. Adaptación y ampliación del sistema a nuevas posibilidades. 9. Diversas opciones de alquiler y compra. 10. Amplio campo de aplicaciones ya diseñadas. 11. Posibilitar mapas a la demanda.

12 SISTEMA

13 Aplicaciones de la Cartomática (I) 1. Generación, edición y producción de cartografía básica y temática (SIC). 2. Generación de productos cartográficos derivados. 3. Realización de todo tipo de transformaciones: De escala. De escala. De proyección. De proyección. Rotaciones. Rotaciones. Compensación de deformaciones. Compensación de deformaciones.

14 Aplicaciones de la Cartomática (II) 4.Revisión, almacenamiento y actualización de cartografía. 5.Generación de MDT. 6.Procesos de generalización automatizada. 7.Núcleo de un SIG.

15 Aportaciones de la Cartomática a los procesos cartográficos clásicos (I) 1. Mayor rapidez y precisión en todas las fases de la cadena de producción. 2. Reducción de las tareas manuales. Tendencia a la máxima automatización. 3. Independencia de la escala de trabajo. 4. Integración de diferentes fuentes y formatos. 5. Disponibilidad de programas de utilidades y aplicaciones ya comercializables.

16 Aportaciones de la cartomática a los procesos cartográficos clásicos (II) 6.Reducción de los problemas de: Integración de diferentes tipos de datos. Integración de diferentes tipos de datos. Facilidad de actualización, revisión y almacenamiento. Facilidad de actualización, revisión y almacenamiento. 7.Posibilidad de transmisión a distancia de la información. 8.Simultaneidad de trabajos y usuarios. 9.Posibilidades de adaptación y ampliación del sistema.

17 Causas de las limitaciones actuales (I) 1. Problemas de Edición Cartográfica: Visualización simultánea de varios ficheros.Visualización simultánea de varios ficheros. Duplicación del almacenamiento de coordenadas.Duplicación del almacenamiento de coordenadas. Conexión entre hojas.Conexión entre hojas. Factores estéticos (Curvado, Rotulación,...)Factores estéticos (Curvado, Rotulación,...) 2. Problemas de Trazado Gráfico: Resolución de los periféricos.Resolución de los periféricos. Formatos gráficos de impresión.Formatos gráficos de impresión. Sistema de representación del color.Sistema de representación del color.

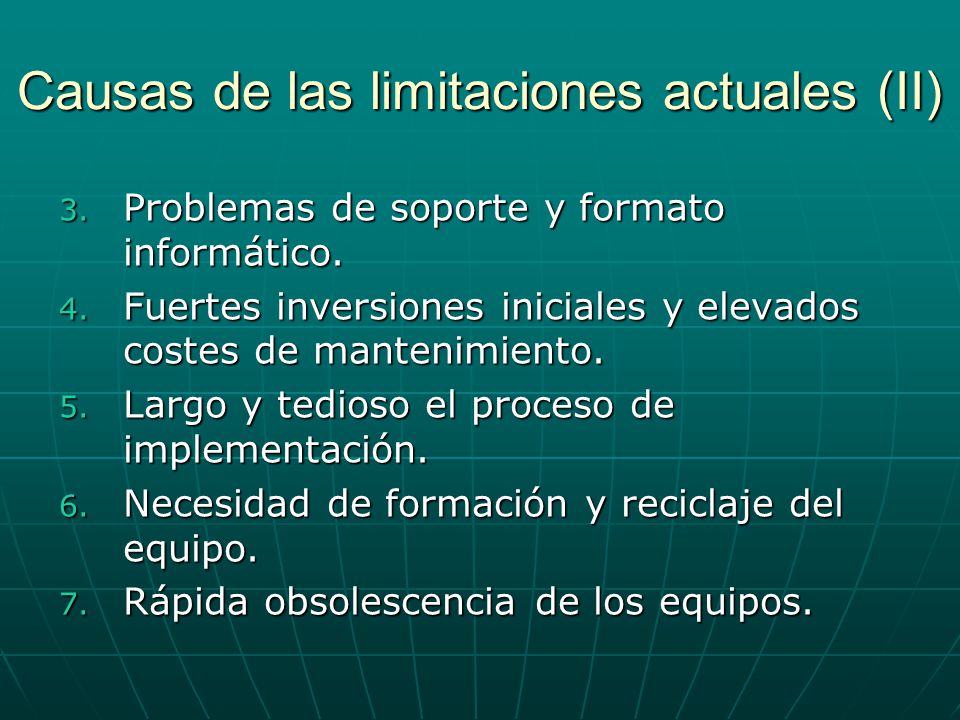

18 Causas de las limitaciones actuales (II) 3. Problemas de soporte y formato informático. 4. Fuertes inversiones iniciales y elevados costes de mantenimiento. 5. Largo y tedioso el proceso de implementación. 6. Necesidad de formación y reciclaje del equipo. 7. Rápida obsolescencia de los equipos.

19 Tipos de Datos Espaciales (I) GRÁFICOS ALFANUMÉRICOS PUNTUALES VOLUMÉTRICOS SUPERFICIALES LINEALESTEXTOSNUMÉRICOS RASTER VECTORIAL BASE DE DATOS ARCHIVOS MDT CAD BD Orientada a Objeto BD Relacional (DBMS)

20 Tipos de Datos Espaciales (II) Los DATOS GRÁFICOS o Georreferenciados. Los DATOS GRÁFICOS o Georreferenciados. Poseen una posición geográfica definida e inalterable.Poseen una posición geográfica definida e inalterable. Corresponden a elementos o entidades geográficas.Corresponden a elementos o entidades geográficas.

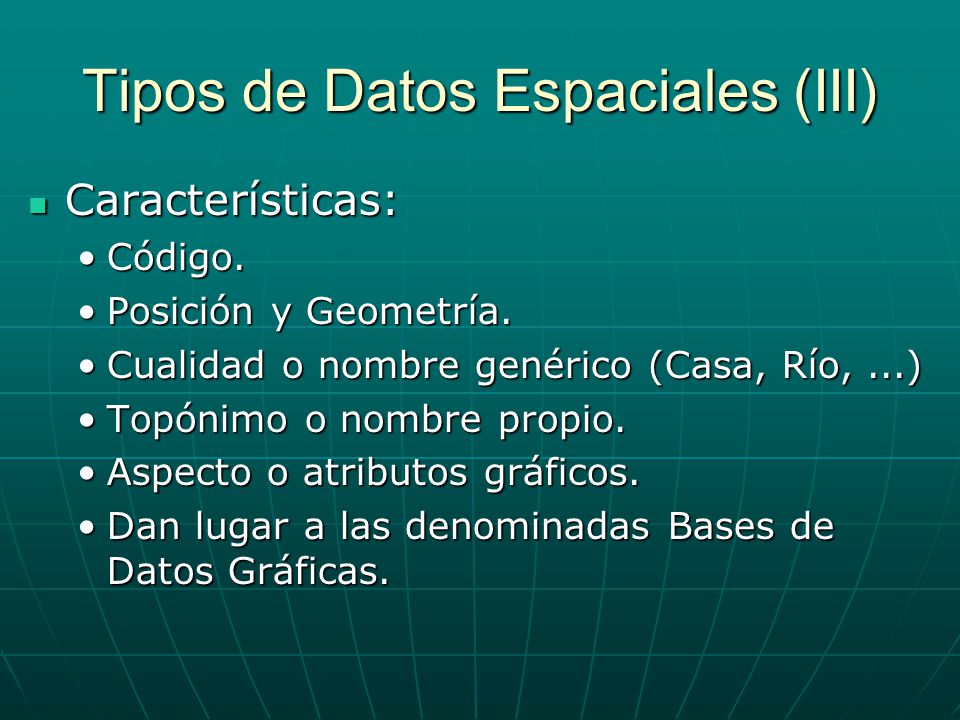

21 Tipos de Datos Espaciales (III) Características: Características: Código.Código. Posición y Geometría.Posición y Geometría. Cualidad o nombre genérico (Casa, Río,...)Cualidad o nombre genérico (Casa, Río,...) Topónimo o nombre propio.Topónimo o nombre propio. Aspecto o atributos gráficos.Aspecto o atributos gráficos. Dan lugar a las denominadas Bases de Datos Gráficas.Dan lugar a las denominadas Bases de Datos Gráficas.

22 Tipos de Datos Espaciales (IV) Los DATOS ALFANUMÉRICOS o Georreferenciables. Los DATOS ALFANUMÉRICOS o Georreferenciables. Están vinculados a datos gráficos, no aparecen físicamente sobre el terreno.Están vinculados a datos gráficos, no aparecen físicamente sobre el terreno. Poseen un vínculo que los enlaza a una entidad geográfica.Poseen un vínculo que los enlaza a una entidad geográfica. Dan lugar a la creación de las BD alfanuméricas, referidas a las BD Gráficas.Dan lugar a la creación de las BD alfanuméricas, referidas a las BD Gráficas.

23 Tipos de Datos Espaciales (V)

24 MAPAS PARA MEDIR MAPAS PARA SITUARSE MAPAS PARA ANALIZAR MAPAS PARA DECIDIR MAPAS PARA INFORMAR

25 Miguel calvo melero junio 2000 MAPAS PARA MEDIR 33,4 m m ¿Qué distancia hay entre 789 y 956? ¿Qué área tiene este edificio? ¿Qué distancia hay entre 789 y 956? ¿Qué área tiene este edificio?

26 MAPAS PARA SITUARSE ¿Dónde estoy …? ¿Dónde está …? ¿Dónde estoy …? ¿Dónde está …?

27 MAPAS PARA INFORMAR i ¿Hace calor en este país? ¿Hace más frío en el norte? ¿Hace calor en este país? ¿Hace más frío en el norte?

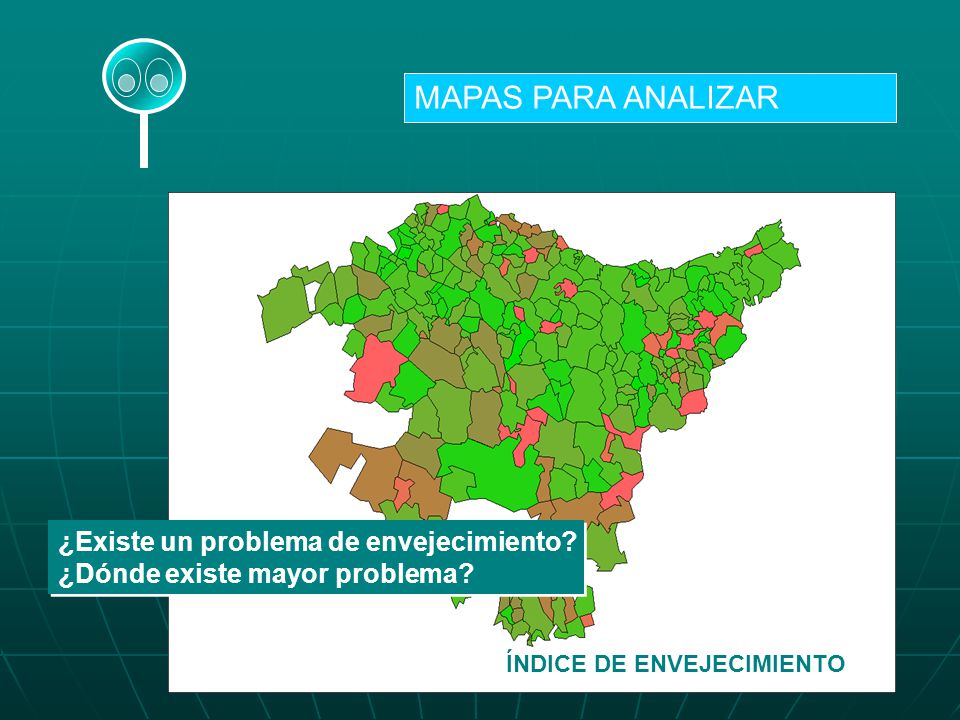

28 MAPAS PARA ANALIZAR ÍNDICE DE ENVEJECIMIENTO ¿Existe un problema de envejecimiento? ¿Dónde existe mayor problema? ¿Existe un problema de envejecimiento? ¿Dónde existe mayor problema?

29 MAPAS PARA DECIDIR ¿? ¿Dónde hay cortes en las rutas? ¿Cuál es el camino más rápido? ¿Cuál es el camino más corto? ¿Dónde hay cortes en las rutas? ¿Cuál es el camino más rápido? ¿Cuál es el camino más corto?

30 GEOMETRÍA MAPAS PARA MEDIR

31 MAPAS PARA SITUARSE GEOMETRÍA

32 DATOS ASOCIADOS GEOMETRÍA MAPAS PARA INFORMAR i

33 DATOS ASOCIADOS GEOMETRÍA MAPAS PARA ANALIZAR

34 TOPOLOGÍA DATOS ASOCIADOS GEOMETRÍA MAPAS PARA DECIDIR ¿? Modelo I

35 Funcionalidad del SIC: Cartomática Definición de Cartomática: Definición de Cartomática:
