Revisión ilustrada de la patología del hueco poplíteo Beatriz Nieto Baltar Cristina Ruibal Villanueva Jorge Mañas Uxó Marta Rodríguez Álvarez Alfonso Iglesias.

Presentaciones similares


Presentación del tema: "Revisión ilustrada de la patología del hueco poplíteo Beatriz Nieto Baltar Cristina Ruibal Villanueva Jorge Mañas Uxó Marta Rodríguez Álvarez Alfonso Iglesias."— Transcripción de la presentación:

1 Revisión ilustrada de la patología del hueco poplíteo Beatriz Nieto Baltar Cristina Ruibal Villanueva Jorge Mañas Uxó Marta Rodríguez Álvarez Alfonso Iglesias Castañón Mercedes Arias González Unidad de RM. Galaria. CHUVI. Vigo

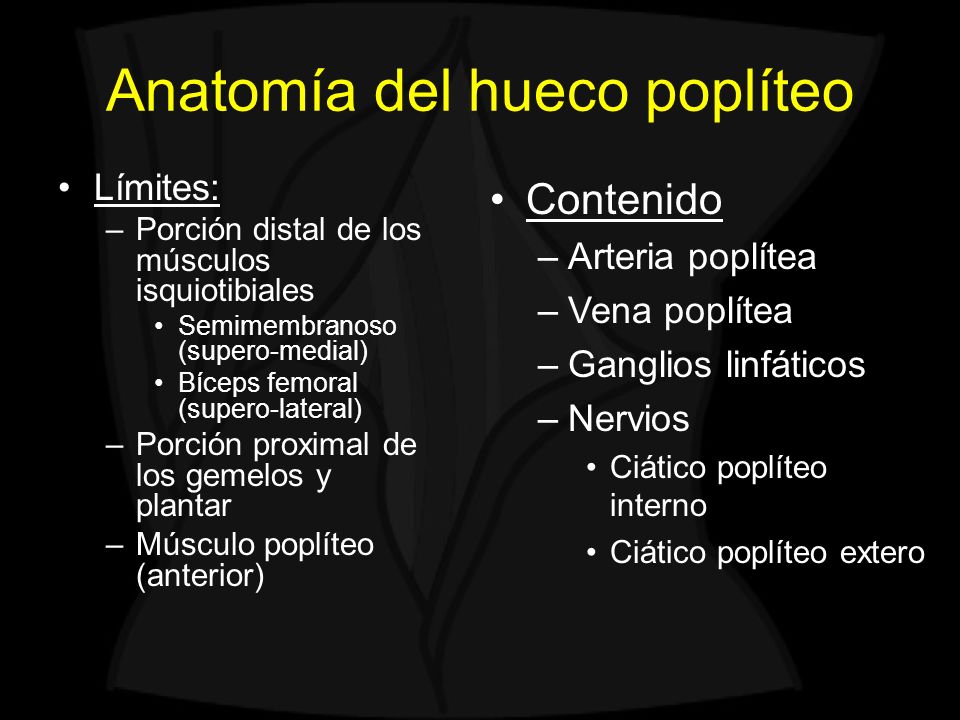

2 Anatomía del hueco poplíteo Límites: –Porción distal de los músculos isquiotibiales Semimembranoso (supero-medial) Bíceps femoral (supero-lateral) –Porción proximal de los gemelos y plantar –Músculo poplíteo (anterior) Contenido –Arteria poplítea –Vena poplítea –Ganglios linfáticos –Nervios Ciático poplíteo interno Ciático poplíteo extero

3 Anatomía del hueco poplíteo Límites: –Porción distal de los músculos isquiotibiales Semimembranoso (supero-medial) Bíceps femoral (supero-lateral) –Porción proximal de los gemelos y plantar –Músculo poplíteo (anterior) SM Bíceps SMT RI Sart Gemelo interno Gemelo externo Plantar

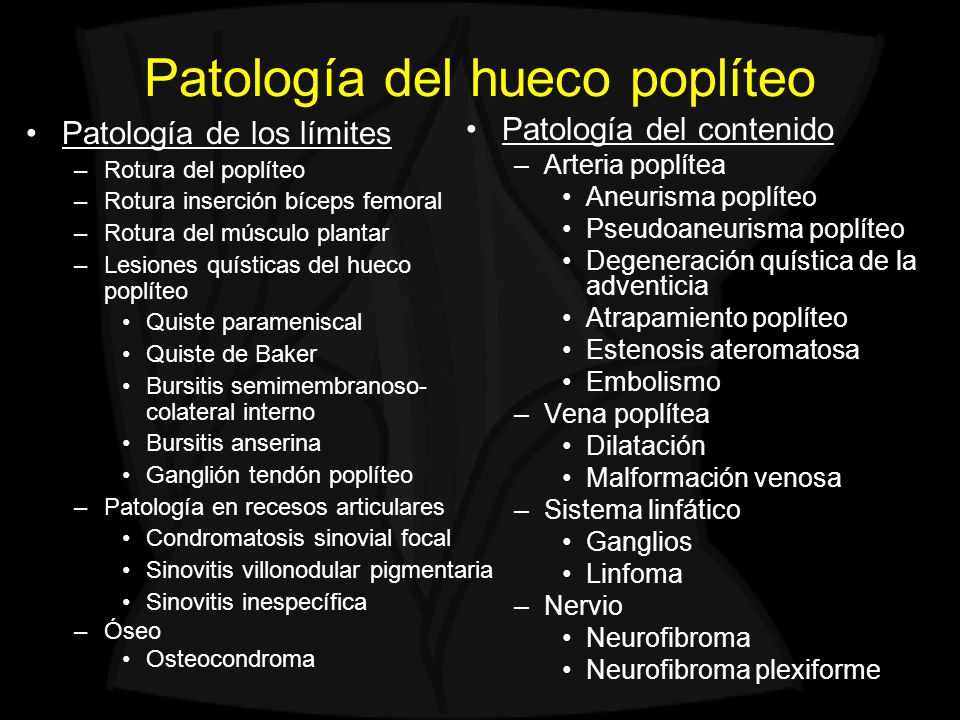

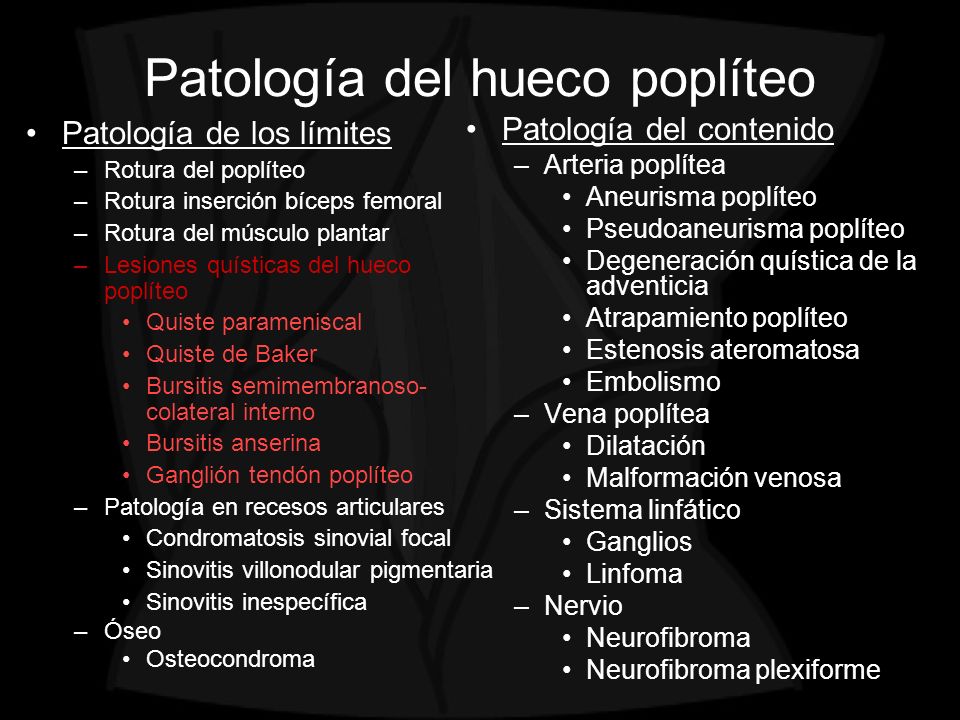

4 Patología del contenido –Arteria poplítea Aneurisma poplíteo Pseudoaneurisma poplíteo Degeneración quística de la adventicia Atrapamiento poplíteo Estenosis ateromatosa Embolismo –Vena poplítea Dilatación Malformación venosa –Sistema linfático Ganglios Linfoma –Nervio Neurofibroma Neurofibroma plexiforme Patología de los límites –Rotura del poplíteo –Rotura inserción bíceps femoral –Rotura del músculo plantar –Lesiones quísticas del hueco poplíteo Quiste parameniscal Quiste de Baker Bursitis semimembranoso- colateral interno Bursitis anserina Ganglión tendón poplíteo –Patología en recesos articulares Condromatosis sinovial focal Sinovitis villonodular pigmentaria Sinovitis inespecífica –Óseo Osteocondroma Patología del hueco poplíteo

5 Patología del contenido –Arteria poplítea Aneurisma poplíteo Pseudoaneurisma poplíteo Degeneración quística de la adventicia Atrapamiento poplíteo Estenosis ateromatosa Embolismo –Vena poplítea Dilatación Malformación venosa –Sistema linfático Ganglios Linfoma –Nervio Neurofibroma Neurofibroma plexiforme Patología de los límites –Rotura del poplíteo –Rotura inserción bíceps femoral –Rotura del músculo plantar –Lesiones quísticas del hueco poplíteo Quiste parameniscal Quiste de Baker Bursitis semimembranoso- colateral interno Bursitis anserina Ganglión tendón poplíteo –Patología en recesos articulares Condromatosis sinovial focal Sinovitis villonodular pigmentaria Sinovitis inespecífica –Óseo Osteocondroma Patología del hueco poplíteo

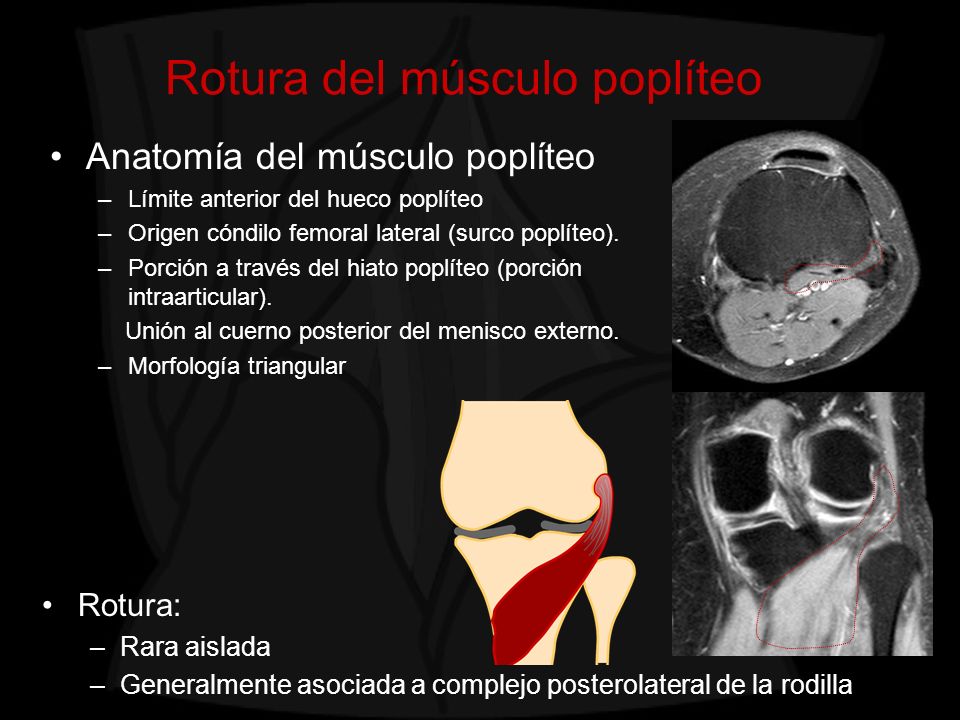

6 Anatomía del músculo poplíteo –Límite anterior del hueco poplíteo –Origen cóndilo femoral lateral (surco poplíteo). –Porción a través del hiato poplíteo (porción intraarticular). Unión al cuerno posterior del menisco externo. –Morfología triangular Rotura del músculo poplíteo Rotura: –Rara aislada –Generalmente asociada a complejo posterolateral de la rodilla

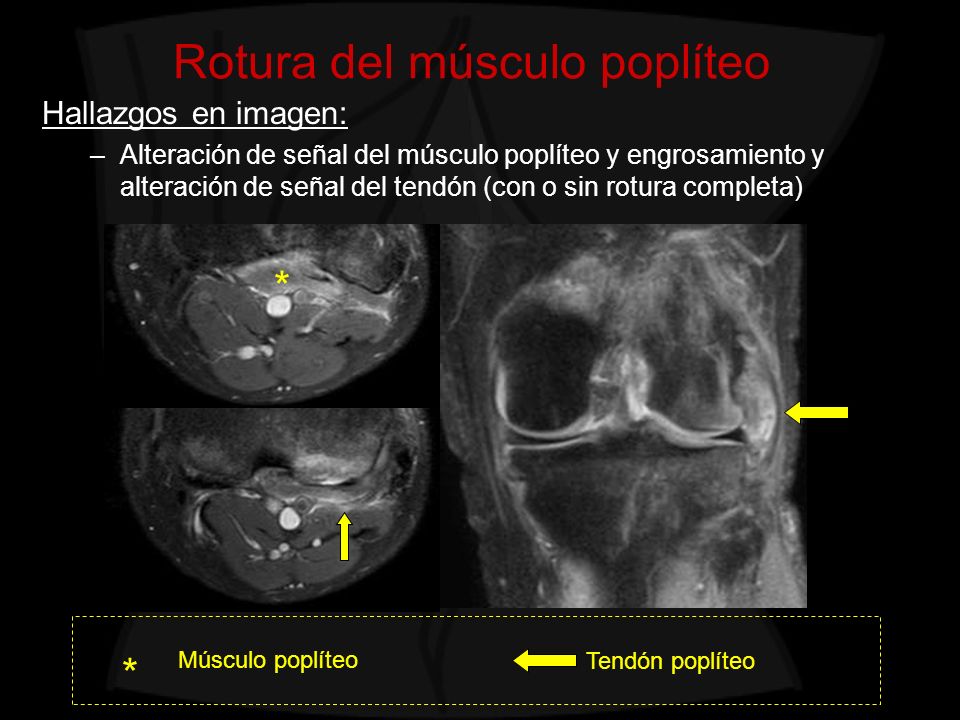

7 Rotura del músculo poplíteo Hallazgos en imagen: –Alteración de señal del músculo poplíteo y engrosamiento y alteración de señal del tendón (con o sin rotura completa) * Músculo poplíteo Tendón poplíteo *

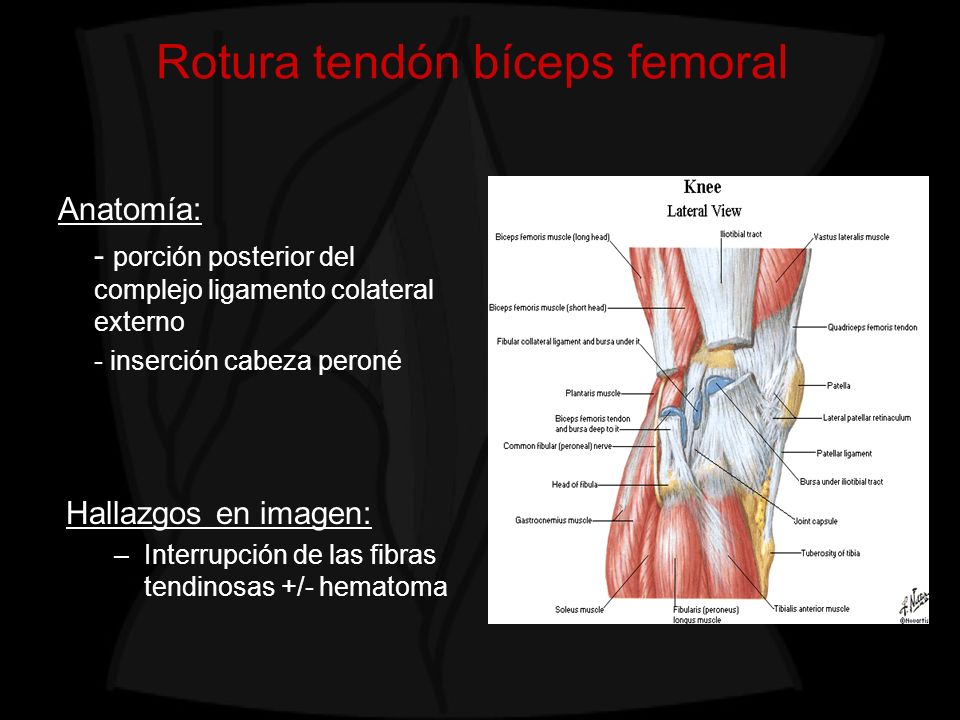

8 Rotura tendón bíceps femoral Hallazgos en imagen: –Interrupción de las fibras tendinosas +/- hematoma Anatomía: - porción posterior del complejo ligamento colateral externo - inserción cabeza peroné

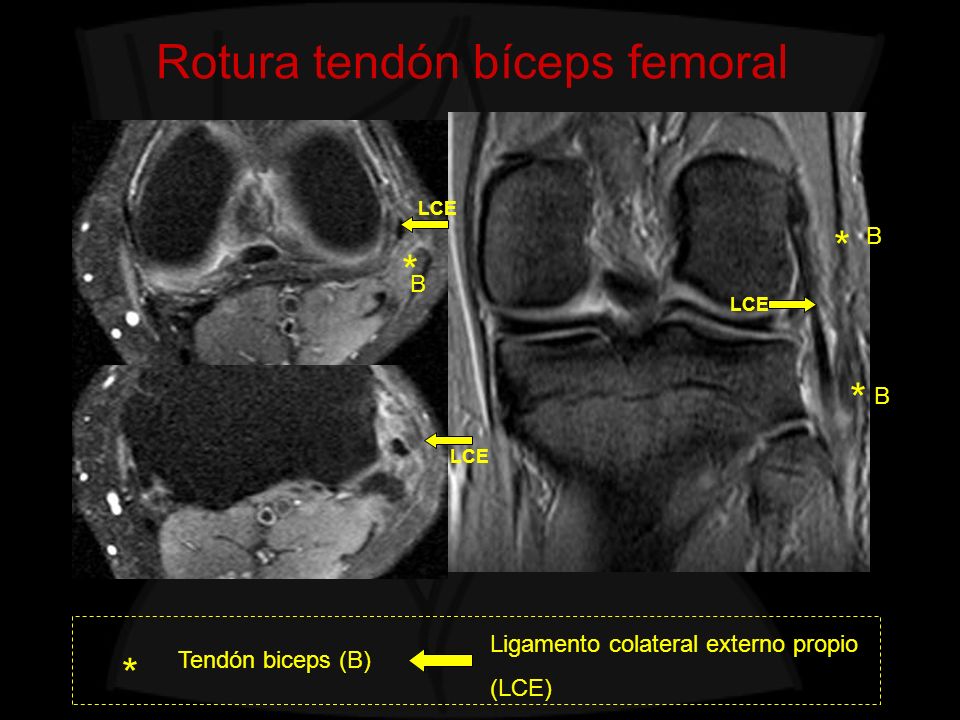

9 Rotura tendón bíceps femoral Tendón biceps (B) Ligamento colateral externo propio (LCE) * * * * LCE B B B

10 Rotura del músculo plantar * Hematoma (unión músculo- tendinosa músculo plantar) 1 Sóleo 2 Gemelo medial 3 Gemelo lateral * Clínica aguda Hematoma localizado entre porción profunda y superficial del tríceps sural (rotura en unión músculo- tendinosa del plantar) 1 2 3

11 Patología del contenido –Arteria poplítea Aneurisma poplíteo Pseudoaneurisma poplíteo Degeneración quística de la adventicia Atrapamiento poplíteo Estenosis ateromatosa Embolismo –Vena poplítea Dilatación Malformación venosa –Sistema linfático Ganglios Linfoma –Nervio Neurofibroma Neurofibroma plexiforme Patología de los límites –Rotura del poplíteo –Rotura inserción bíceps femoral –Rotura del músculo plantar –Lesiones quísticas del hueco poplíteo Quiste parameniscal Quiste de Baker Bursitis semimembranoso- colateral interno Bursitis anserina Ganglión tendón poplíteo –Patología en recesos articulares Condromatosis sinovial focal Sinovitis villonodular pigmentaria Sinovitis inespecífica –Óseo Osteocondroma Patología del hueco poplíteo

12 Lesiones quísticas del hueco poplíteo Quiste parameniscal –Cavidad quística sin revestimiento sinovial y con contenido mixoide –El líquido sinovial se introduce a través de una rotura y se acumula en la unión meniscocapsular Rotura menisco externoQuiste parameniscal * *

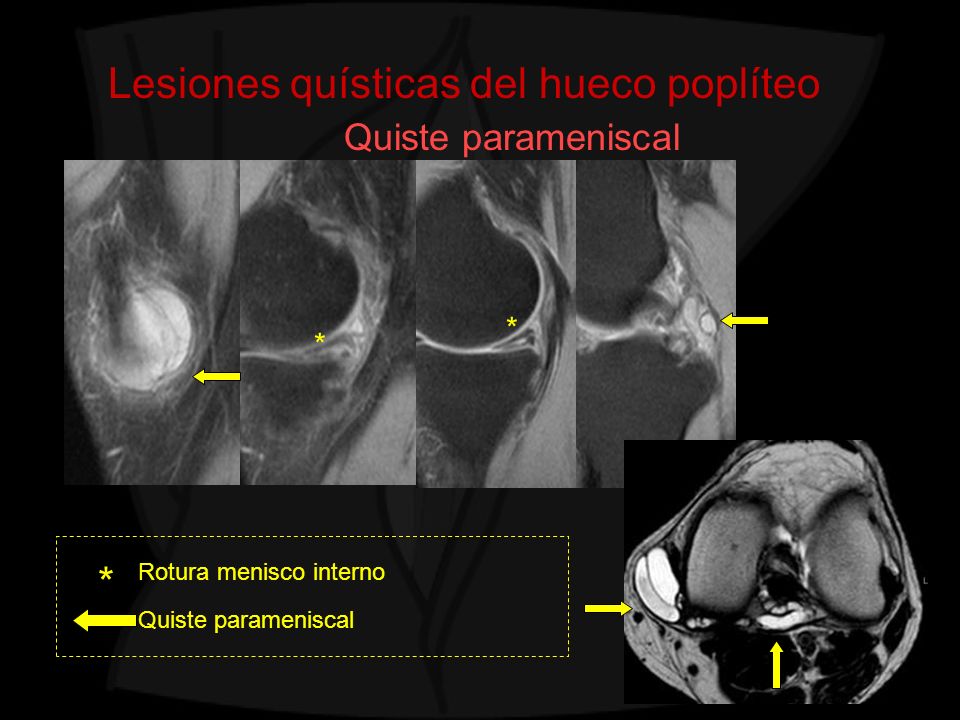

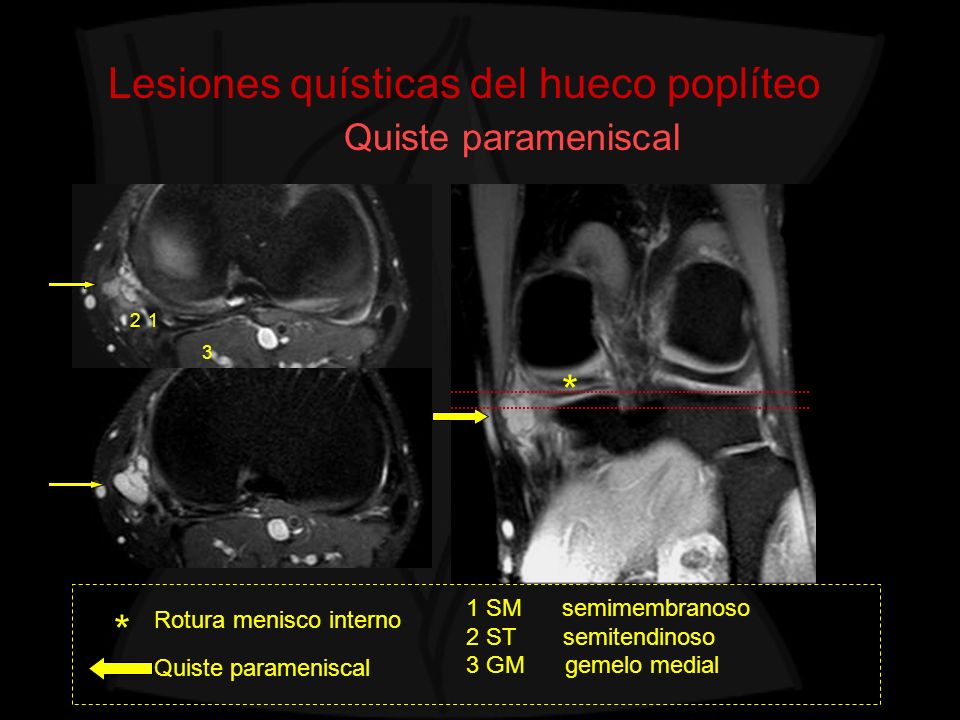

13 Lesiones quísticas del hueco poplíteo Quiste parameniscal Rotura menisco interno Quiste parameniscal * * 1 SM semimembranoso 2 ST semitendinoso 3 GM gemelo medial 12 3

14 Lesiones quísticas del hueco poplíteo Quiste parameniscal Rotura menisco interno Quiste parameniscal * * *

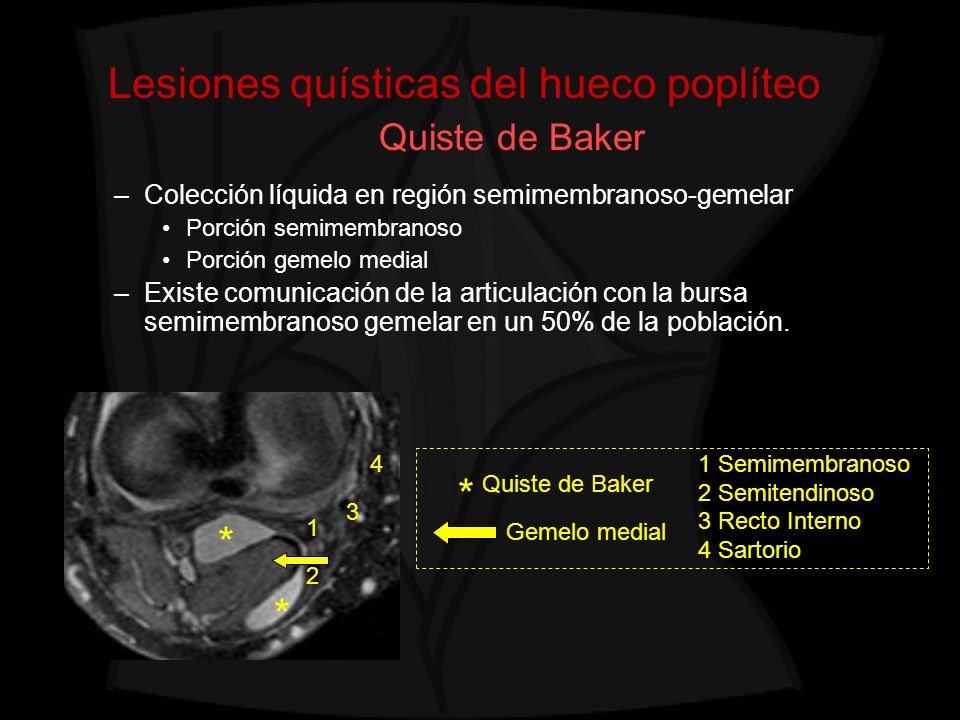

15 Lesiones quísticas del hueco poplíteo Quiste de Baker –Colección líquida en región semimembranoso-gemelar Porción semimembranoso Porción gemelo medial –Existe comunicación de la articulación con la bursa semimembranoso gemelar en un 50% de la población. * Gemelo medial Quiste de Baker * 1 Semimembranoso 2 Semitendinoso 3 Recto Interno 4 Sartorio * *

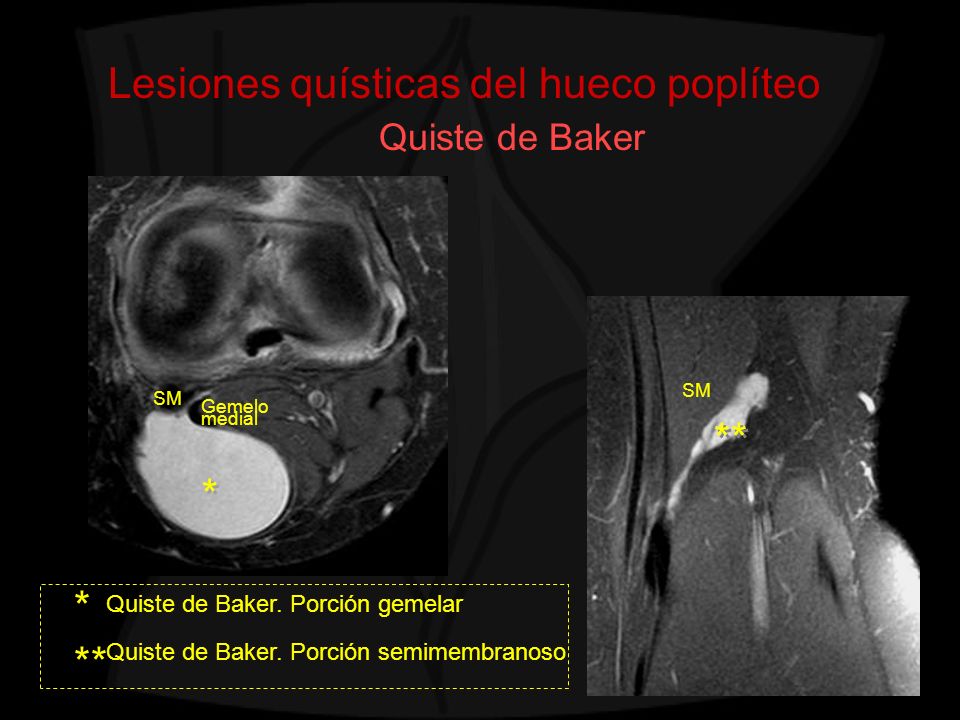

16 Lesiones quísticas del hueco poplíteo Quiste de Baker Quiste de Baker. Porción semimembranoso Quiste de Baker. Porción gemelar * SM Gemelo medial ** * * SM

17 Lesiones quísticas del hueco poplíteo Rotura de quiste de Baker (QB) –Diagnóstico diferencial clínico con trombosis venosa profunda –Líquido en planos fasciales en esta región, habitualmente siguiendo el aspecto medial y profundo del gemelo (*) * QB

18 Lesiones quísticas del hueco poplíteo Rotura de quiste de Baker * * ** * *

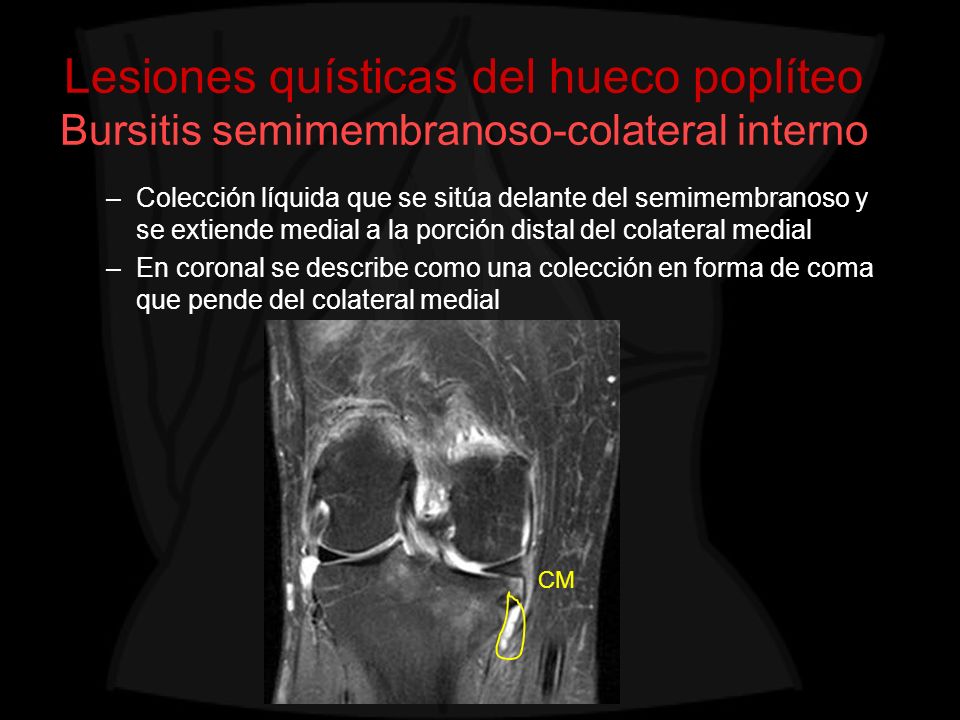

19 Lesiones quísticas del hueco poplíteo Bursitis semimembranoso-colateral interno –Colección líquida que se sitúa delante del semimembranoso y se extiende medial a la porción distal del colateral medial –En coronal se describe como una colección en forma de coma que pende del colateral medial CM

20 Lesiones quísticas del hueco poplíteo Bursitis semimembranoso-colateral interno Bursitis sm-colateral int Colateral interno * 1 SM 2 ST 3 SART 4 RI GM ** **

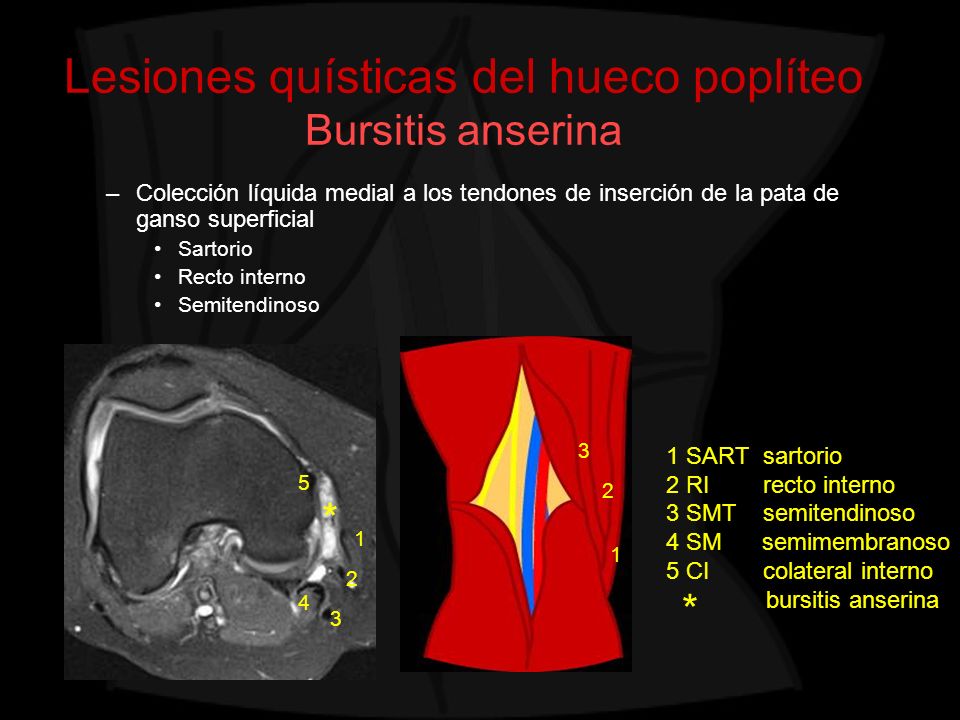

21 Lesiones quísticas del hueco poplíteo Bursitis anserina –Colección líquida medial a los tendones de inserción de la pata de ganso superficial Sartorio Recto interno Semitendinoso 1 SART sartorio 2 RI recto interno 3 SMT semitendinoso 4 SM semimembranoso 5 CI colateral interno bursitis anserina * * 3 2 1

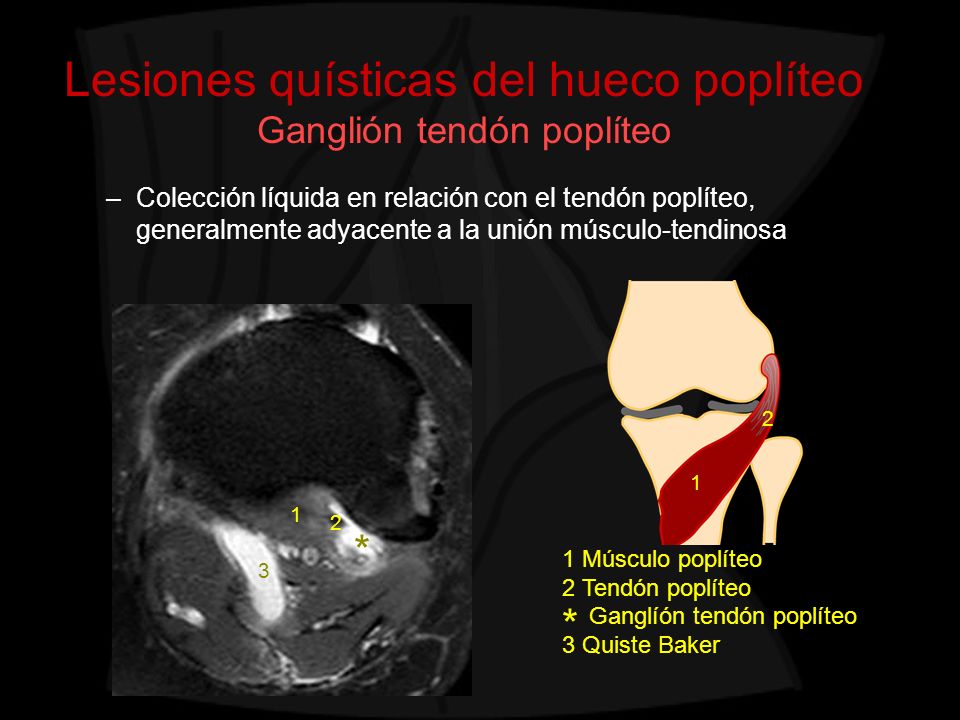

22 Lesiones quísticas del hueco poplíteo Ganglión tendón poplíteo –Colección líquida en relación con el tendón poplíteo, generalmente adyacente a la unión músculo-tendinosa 1 Músculo poplíteo 2 Tendón poplíteo Ganglíón tendón poplíteo 3 Quiste Baker * * 1 2

23 Patología del contenido –Arteria poplítea Aneurisma poplíteo Pseudoaneurisma poplíteo Degeneración quística de la adventicia Atrapamiento poplíteo Estenosis ateromatosa Embolismo –Vena poplítea Dilatación Malformación venosa –Sistema linfático Ganglios Linfoma –Nervio Neurofibroma Neurofibroma plexiforme Patología de los límites –Rotura del poplíteo –Rotura inserción bíceps femoral –Rotura del músculo plantar –Lesiones quísticas del hueco poplíteo Quiste parameniscal Quiste de Baker Bursitis semimembranoso- colateral interno Bursitis anserina Ganglión tendón poplíteo –Patología en recesos articulares Condromatosis sinovial focal Sinovitis villonodular pigmentaria Sinovitis inespecífica –Óseo Osteocondroma Patología del hueco poplíteo

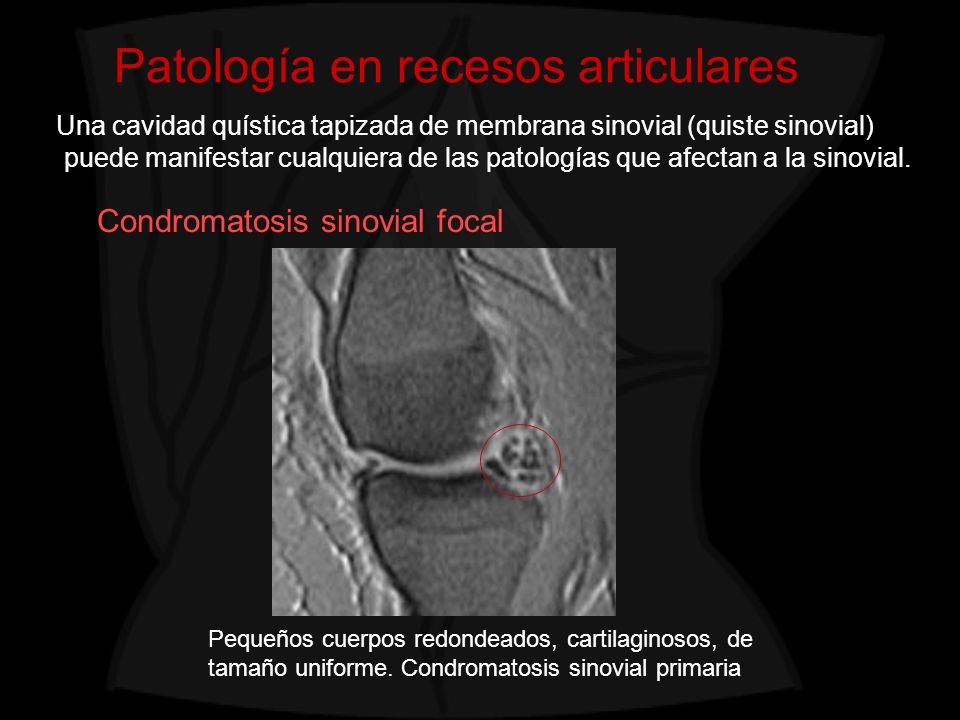

24 Patología en recesos articulares Pequeños cuerpos redondeados, cartilaginosos, de tamaño uniforme. Condromatosis sinovial primaria Condromatosis sinovial focal Una cavidad quística tapizada de membrana sinovial (quiste sinovial) puede manifestar cualquiera de las patologías que afectan a la sinovial.

25 Patología en recesos articulares Osteocondromatosis sinovial Lesiones redondeadas calcificadas, irregulares, de diferentes tamaños. Signos de sinovitis, gonartrosis y rotura meniscal. Osteocondromatosis secundaria.

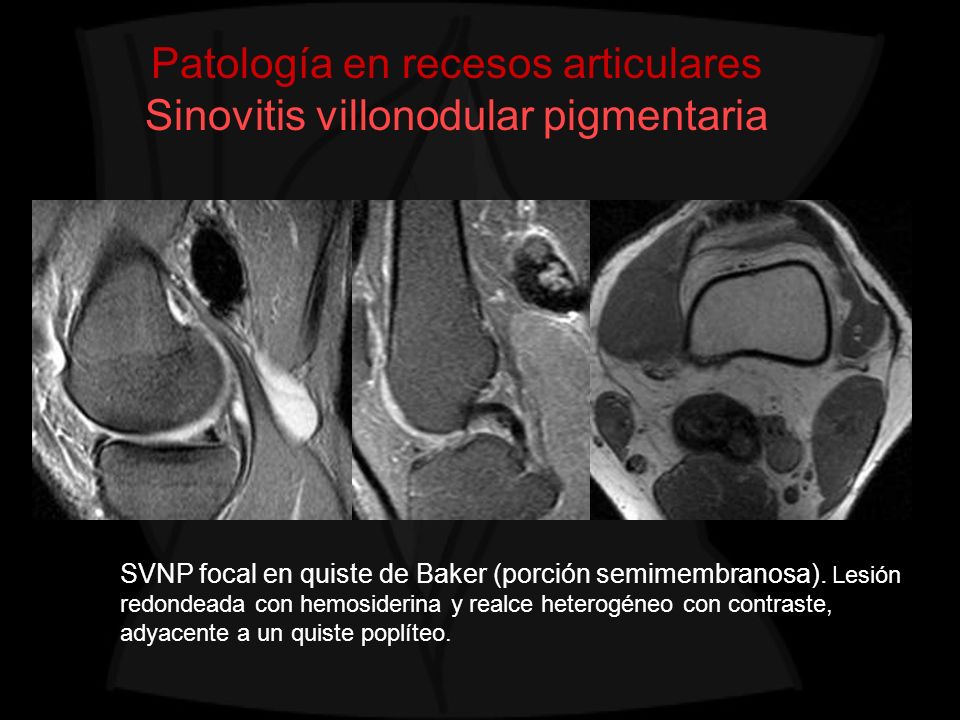

26 Patología en recesos articulares Sinovitis villonodular pigmentaria SVNP focal en quiste de Baker (porción semimembranosa). Lesión redondeada con hemosiderina y realce heterogéneo con contraste, adyacente a un quiste poplíteo.

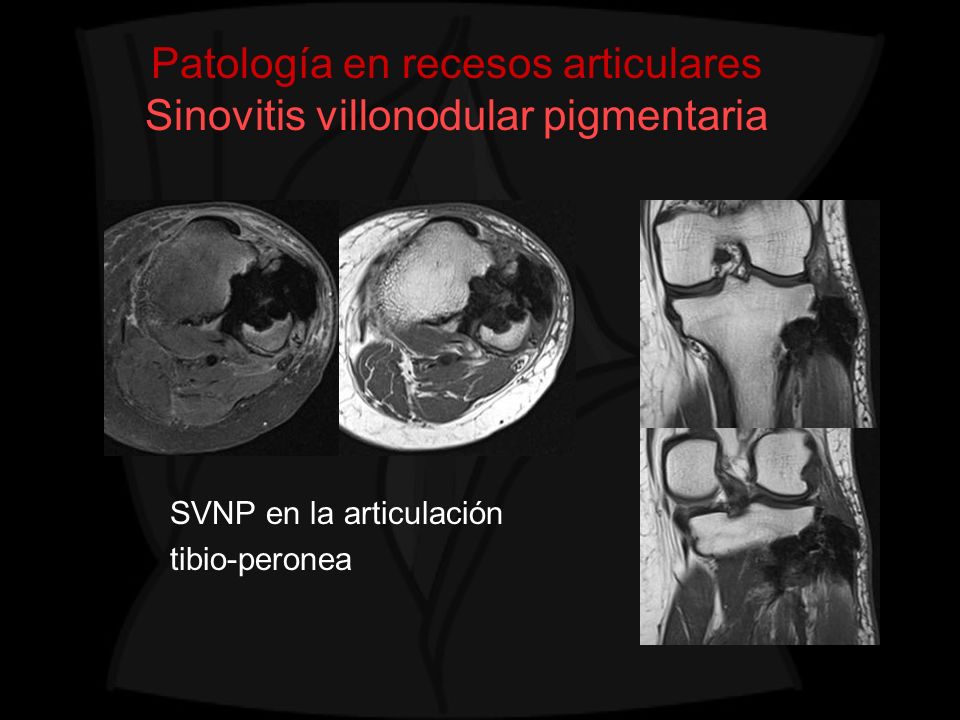

27 Patología en recesos articulares Sinovitis villonodular pigmentaria SVNP en la articulación tibio-peronea

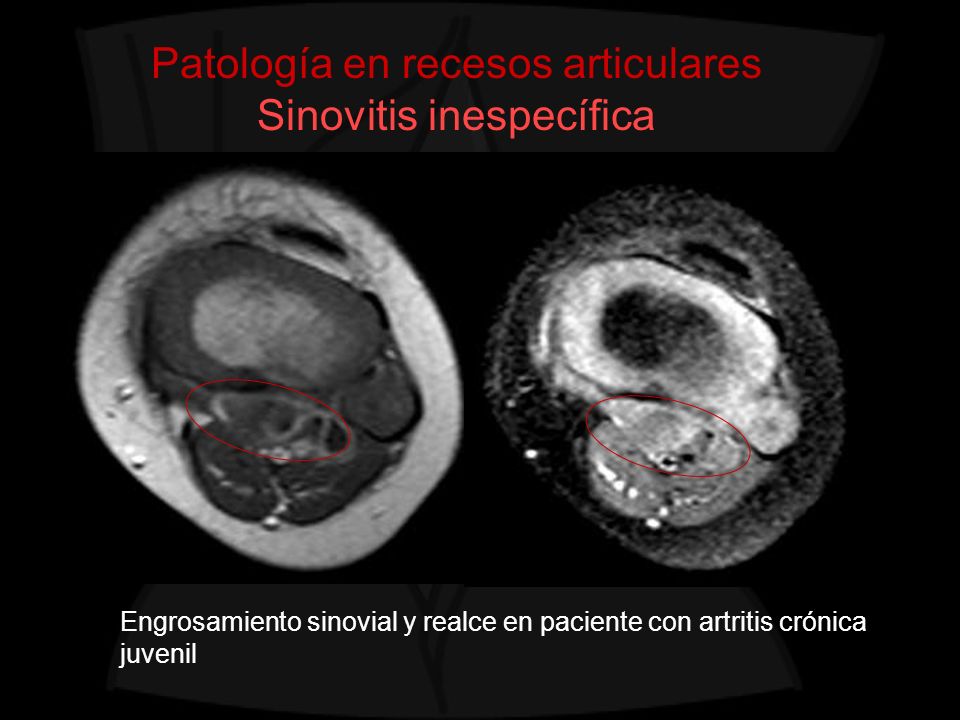

28 Patología en recesos articulares Sinovitis inespecífica Engrosamiento sinovial y realce en paciente con artritis crónica juvenil

29 Patología del contenido –Arteria poplítea Aneurisma poplíteo Pseudoaneurisma poplíteo Degeneración quística de la adventicia Atrapamiento poplíteo Estenosis ateromatosa Embolismo –Vena poplítea Dilatación Malformación venosa –Sistema linfático Ganglios Linfoma –Nervio Neurofibroma –Neurofibroma plexiforme Patología de los límites –Rotura del poplíteo –Rotura inserción bíceps femoral –Rotura del músculo plantar –Lesiones quísticas del hueco poplíteo Quiste parameniscal Quiste de Baker Bursitis semimembranoso- colateral interno Bursitis anserina Ganglión tendón poplíteo –Patología en recesos articulares Condromatosis sinovial focal Sinovitis villonodular pigmentaria Sinovitis inespecífica –Óseo Osteocondroma Patología del hueco poplíteo

30 Patología ósea Osteocondroma Aunque no es habitual, pueden encontrarse lesiones de origen óseo en el hueco poplíteo. En este caso, de exostosis familiar múltiple, se aprecian múltiples osteocondromas improntando en el hueco poplíteo * * *

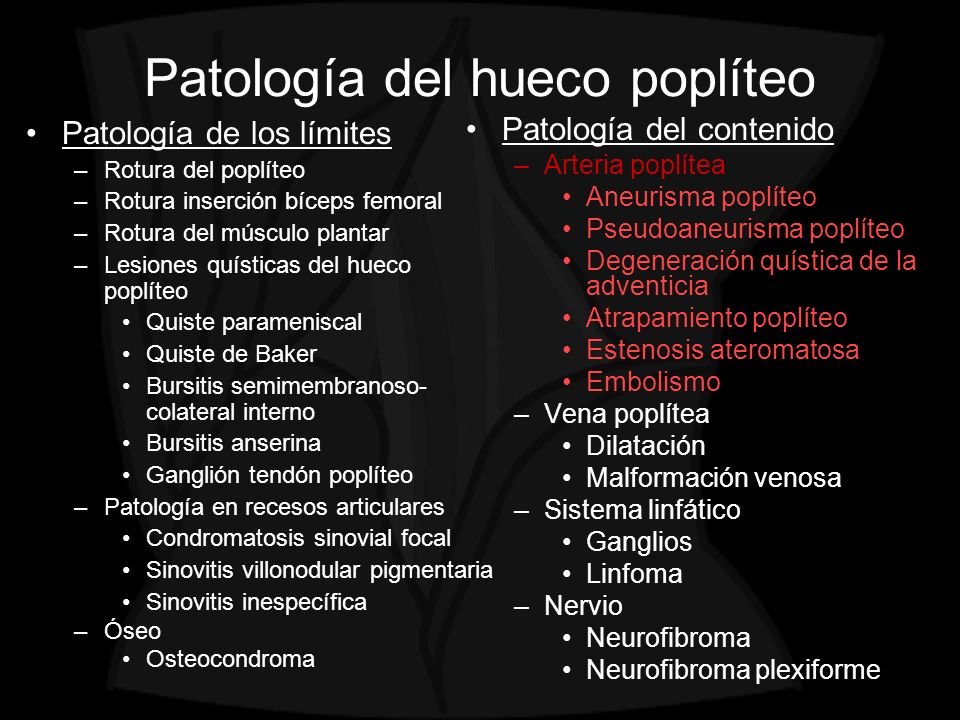

31 Patología del contenido –Arteria poplítea Aneurisma poplíteo Pseudoaneurisma poplíteo Degeneración quística de la adventicia Atrapamiento poplíteo Estenosis ateromatosa Embolismo –Vena poplítea Dilatación Malformación venosa –Sistema linfático Ganglios Linfoma –Nervio Neurofibroma Neurofibroma plexiforme Patología de los límites –Rotura del poplíteo –Rotura inserción bíceps femoral –Rotura del músculo plantar –Lesiones quísticas del hueco poplíteo Quiste parameniscal Quiste de Baker Bursitis semimembranoso- colateral interno Bursitis anserina Ganglión tendón poplíteo –Patología en recesos articulares Condromatosis sinovial focal Sinovitis villonodular pigmentaria Sinovitis inespecífica –Óseo Osteocondroma Patología del hueco poplíteo

32 Arteria poplítea Anatomía normal

33 Arteria poplítea Aneurisma poplíteo Calibre de la arteria poplítea mayor de 7mm Con frecuencia son bilaterales Es la localización más frecuente de aneurisma en extremidades

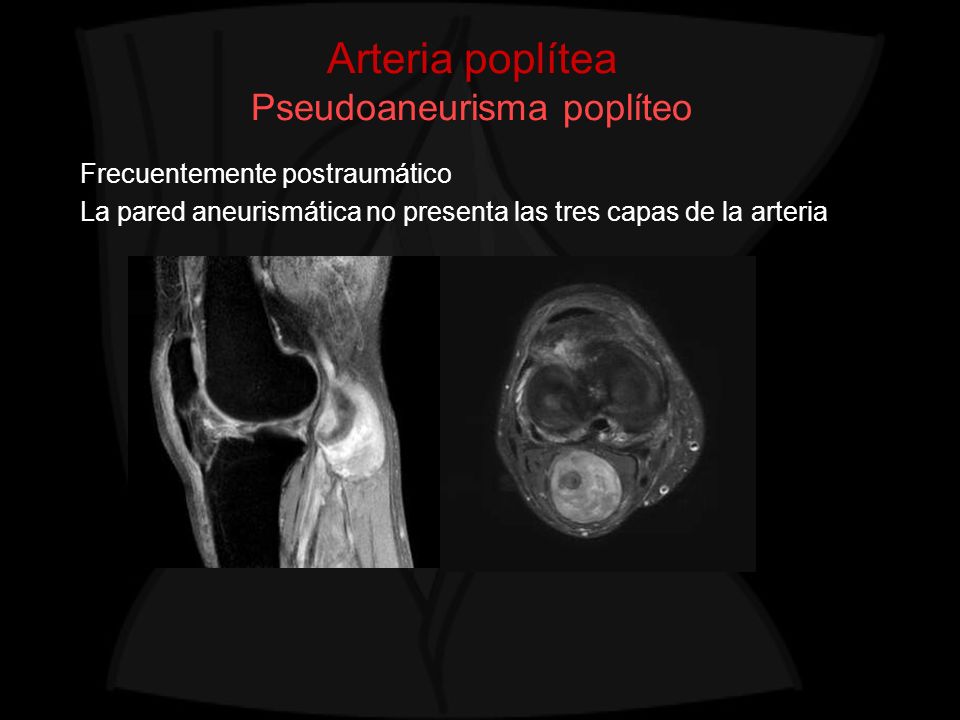

34 Arteria poplítea Pseudoaneurisma poplíteo Frecuentemente postraumático La pared aneurismática no presenta las tres capas de la arteria

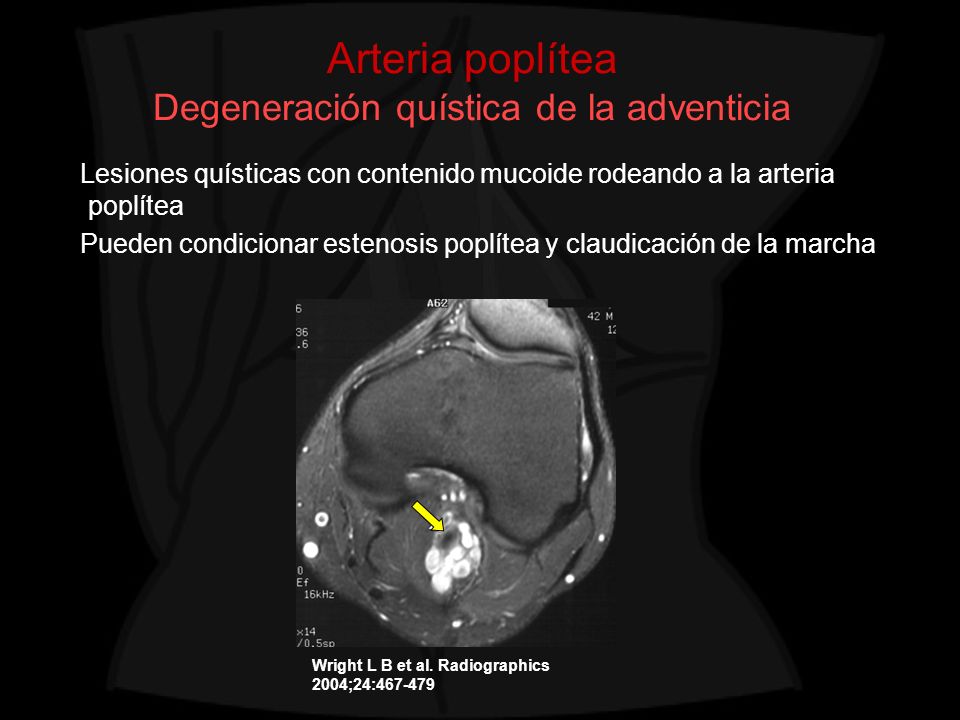

35 Arteria poplítea Degeneración quística de la adventicia Lesiones quísticas con contenido mucoide rodeando a la arteria poplítea Pueden condicionar estenosis poplítea y claudicación de la marcha Wright L B et al. Radiographics 2004;24:

36 Arteria poplítea Atrapamiento poplíteo Existen variantes anatómicas que pueden condicionar estenosis de la arteria poplítea, que se exacerba con la contracción muscular Existe una variante en el origen del fascículo medial del gemelo lateral, que se origina adyacente al gemelo medial. En este caso no condiciona compresión de la arteria poplítea en el estudio de angioRM con flexión forzada (sólo existe colapso venoso)

37 Arteria poplítea Ateromatosis poplítea Es la causa más frecuente de estenosis y oclusión poplítea. Clasificación: - Categoría 1 estenosis menor de 5 cm u ocusión menor de 3 cm sin afectación de la arteria femoral superficial (AFS) ni de la trifurcación - Categoría 2 estenosis única 5-10cm, oclusión única 3-10 cm sin extensión a la trifurcación. Estenosis muy calcificada menor de 5 cm o múltiples lesiones menores de 3 cm sin continüidad. - Categoría 3 oclusión 3-10cm extendiéndose a trifurcación o múltiples lesiones 3-5 cm - Categoría 4 Oclusión completa de la AFS, AP y trifurcación Ateromatosis difusa con irregularidad de la luz y oclusión de la arteria poplítea derecha hasta la trifurcación. Categoría 3

38 Arteria poplítea Embolismo poplíteo Localización frecuente de embolias, generalmente en su bifurcación Cuadro clínico brusco (dolor, palidez y ausencia pulso) Oclusión abrupta de la arteria poplítea en angiografía (signo del menisco)

39 Patología del contenido –Arteria poplítea Aneurisma poplíteo Pseudoaneurisma poplíteo Degeneración quística de la adventicia Atrapamiento poplíteo Estenosis ateromatosa Embolismo –Vena poplítea Dilatación Malformación venosa –Sistema linfático Ganglios Linfoma –Nervio Neurofibroma Neurofibroma plexiforme Patología de los límites –Rotura del poplíteo –Rotura inserción bíceps femoral –Rotura del músculo plantar –Lesiones quísticas del hueco poplíteo Quiste parameniscal Quiste de Baker Bursitis semimembranoso- colateral interno Bursitis anserina Ganglión tendón poplíteo –Patología en recesos articulares Condromatosis sinovial focal Sinovitis villonodular pigmentaria Sinovitis inespecífica –Óseo Osteocondroma Patología del hueco poplíteo

40 Vena poplítea Dilatación vena poplítea La vena safena menor se une a la vena poplítea en la hueco poplíteo, a través del cayado de la safena menor Las dilataciones venosas presentan el diagnóstico diferencial con las lesiones quísticas del hueco poplíteo 1.Dilatación focal de la vena poplítea 2.Dilatación arrosariada de una vena superficial 1 1 2

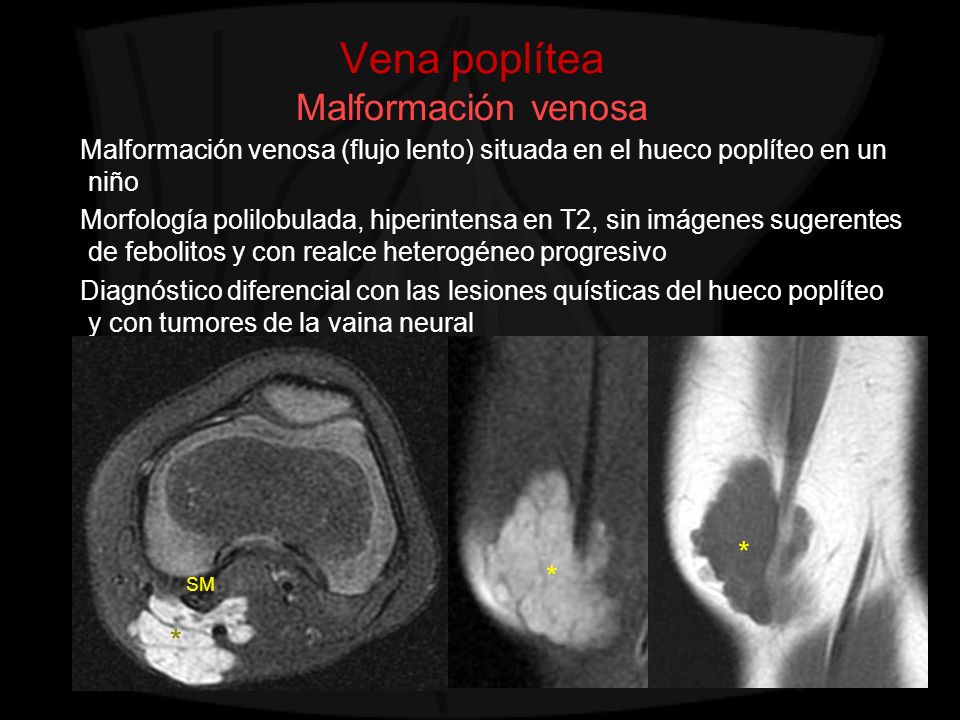

41 Vena poplítea Malformación venosa Malformación venosa (flujo lento) situada en el hueco poplíteo en un niño Morfología polilobulada, hiperintensa en T2, sin imágenes sugerentes de febolitos y con realce heterogéneo progresivo Diagnóstico diferencial con las lesiones quísticas del hueco poplíteo y con tumores de la vaina neural * * * SM

42 Patología del contenido –Arteria poplítea Aneurisma poplíteo Pseudoaneurisma poplíteo Degeneración quística de la adventicia Atrapamiento poplíteo Estenosis ateromatosa Embolismo –Vena poplítea Dilatación Malformación venosa –Sistema linfático Ganglios Linfoma –Nervio Neurofibroma Neurofibroma plexiforme Patología de los límites –Rotura del poplíteo –Rotura inserción bíceps femoral –Rotura del músculo plantar –Lesiones quísticas del hueco poplíteo Quiste parameniscal Quiste de Baker Bursitis semimembranoso- colateral interno Bursitis anserina Ganglión tendón poplíteo –Patología en recesos articulares Condromatosis sinovial focal Sinovitis villonodular pigmentaria Sinovitis inespecífica –Óseo Osteocondroma Patología del hueco poplíteo

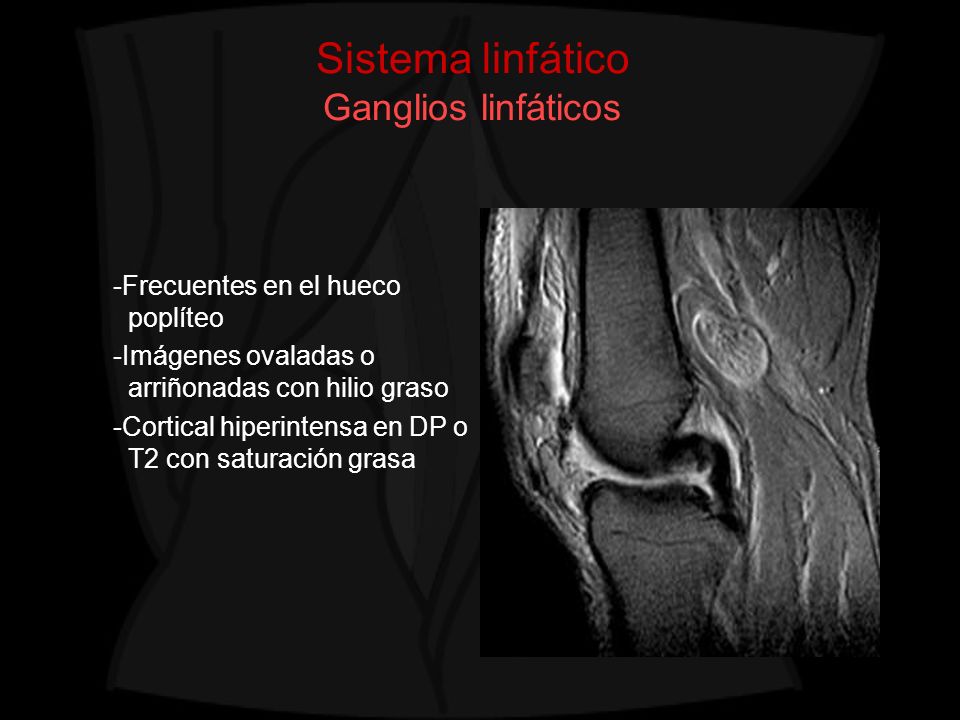

43 Sistema linfático Ganglios linfáticos -Frecuentes en el hueco poplíteo -Imágenes ovaladas o arriñonadas con hilio graso -Cortical hiperintensa en DP o T2 con saturación grasa

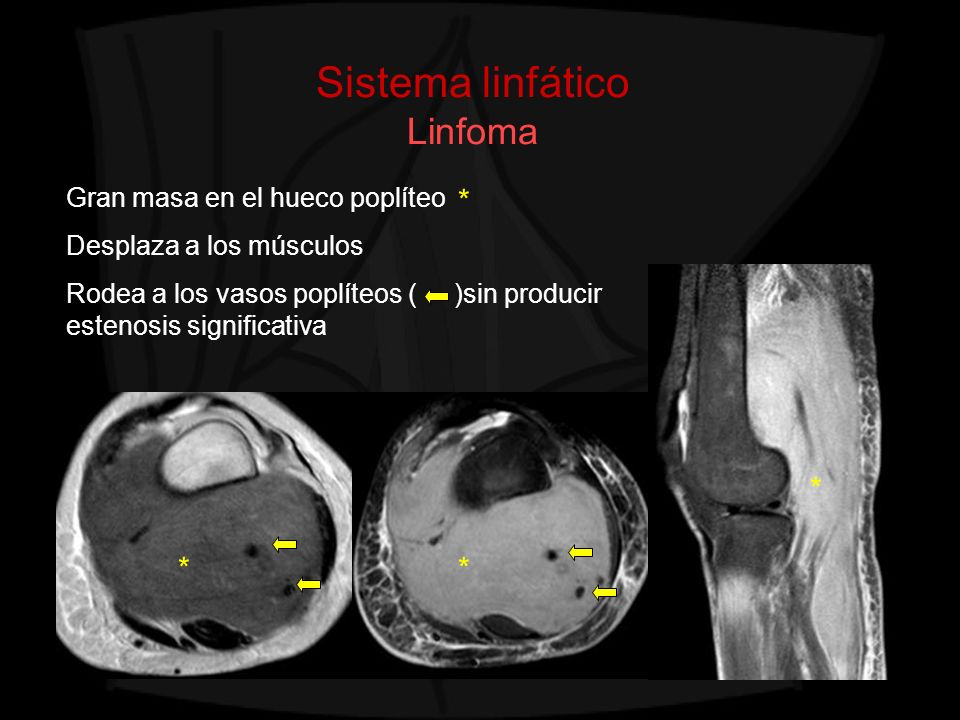

44 Sistema linfático Linfoma Gran masa en el hueco poplíteo Desplaza a los músculos Rodea a los vasos poplíteos ( )sin producir estenosis significativa ** * *

45 Patología del contenido –Arteria poplítea Aneurisma poplíteo Pseudoaneurisma poplíteo Degeneración quística de la adventicia Atrapamiento poplíteo Estenosis ateromatosa Embolismo –Vena poplítea Dilatación Malformación venosa –Sistema linfático Ganglios Linfoma –Nervio Neurofibroma Neurofibroma plexiforme Patología de los límites –Rotura del poplíteo –Rotura inserción bíceps femoral –Rotura del músculo plantar –Lesiones quísticas del hueco poplíteo Quiste parameniscal Quiste de Baker Bursitis semimembranoso- colateral interno Bursitis anserina Ganglión tendón poplíteo –Patología en recesos articulares Condromatosis sinovial focal Sinovitis villonodular pigmentaria Sinovitis inespecífica –Óseo Osteocondroma Patología del hueco poplíteo

46 Nervios Neurofibroma Tumor de la vaina neural Morfología en huso (centrado en nervio) Marcadamente hiperintenso en T2. A veces patrón en diana Diagnóstico diferencial con lesiones quísticas (dx dif realce con contraste) * * *

47 Nervios Neurofibroma plexiforme Características similares a los tumores de la vaina neural Morfología arracimada Siguiendo el trayecto del ciático poplíteo externo e interno (en hueco poplíteo) Paciente con neurofibromatosis tipo 1 (Von Recklinghausen)

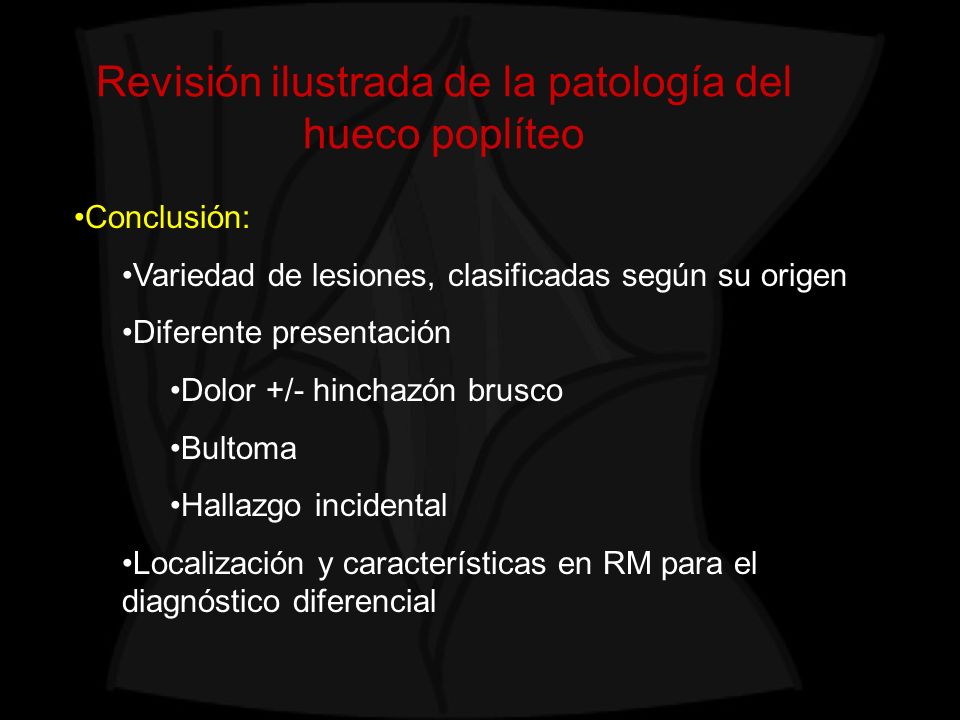

48 Revisión ilustrada de la patología del hueco poplíteo Conclusión: Variedad de lesiones, clasificadas según su origen Diferente presentación Dolor +/- hinchazón brusco Bultoma Hallazgo incidental Localización y características en RM para el diagnóstico diferencial

49 Bibliografía McCarthy CL, McNally EG. Cystic lesions around the knee. Skeletal Radiology (2004) 33: Beaman F, Peterson J. MR imaging fo cysts, ganglia and bursae about the knee. Radiol Clin N Am 45 (2007) Tschirch F, Schmid M, Pfirrmann C et al. Prevalence and size of meniscal cysts, ganglionic cysts, synovial cysts of the popliteal space, fluid-filled bursae and other fluid collections in asymptomatic knees on MR imaging. American Journal of Radiology (2003);180: Holden A, Merrilees S, Mithell N, Hill A. Magnetic resonance imaging of popliteal artery patologies. European Journal Radiology (2008) 67: Wright L, Matchett J, Cruz C et al. Popliteal Artery Disease: diagnosis and treatment. Radiographics (2004); 24:
