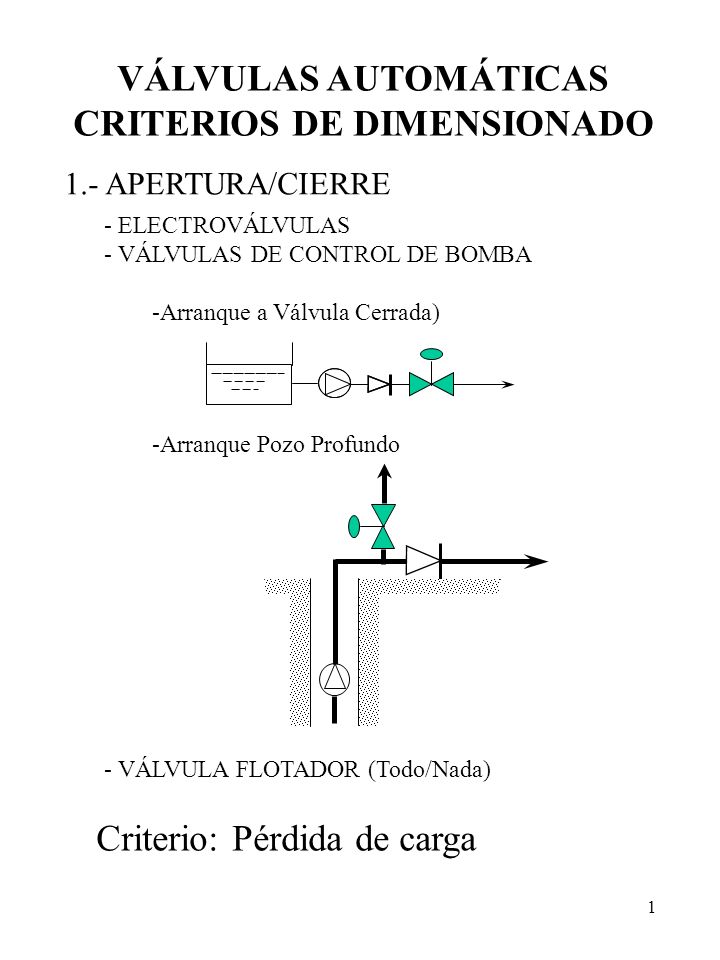

1 1 VÁLVULAS AUTOMÁTICAS CRITERIOS DE DIMENSIONADO 1.- APERTURA/CIERRE - ELECTROVÁLVULAS - VÁLVULAS DE CONTROL DE BOMBA -Arranque a Válvula Cerrada) -Arranque Pozo Profundo - VÁLVULA FLOTADOR (Todo/Nada) Criterio: Pérdida de carga

2 2 2.- V.SOSTENEDORA DE PRESIÓN (V.S.P.) - ALIVIO (instalación en derivación) PtPt Q Kv 0 = Q PtPt Buscar válvula con Kv 0 > Kv 0 - EN LÍNEA Q PtPt Q Z v = Q/Anom entre 2 y 5 m/seg hv Z Z 10 Q = Kv v entre 2 y 5 m/seg

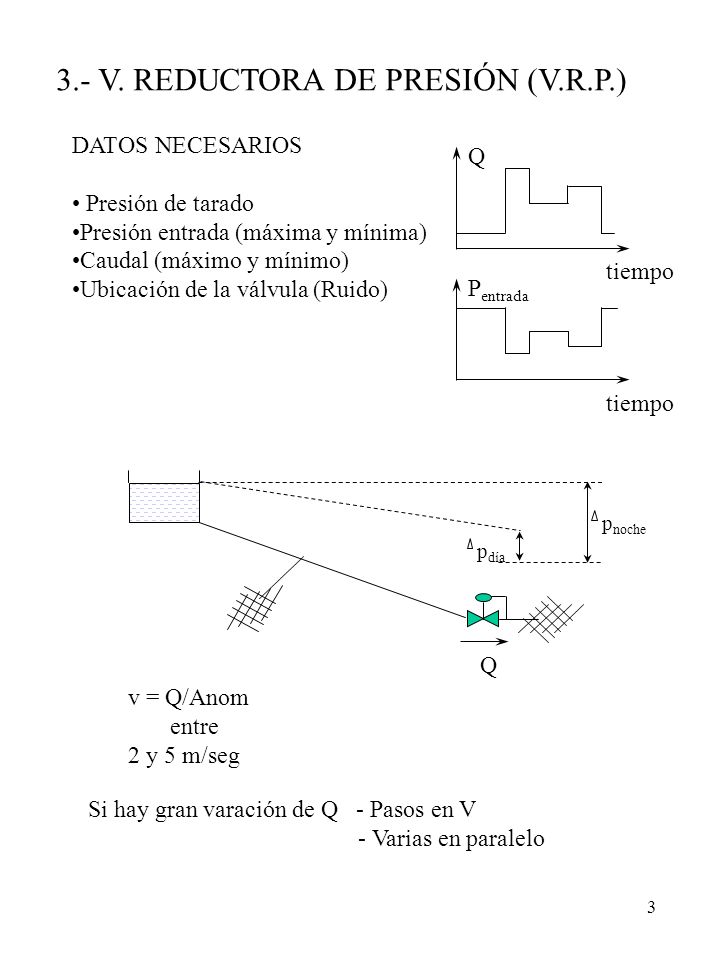

3 3 3.- V. REDUCTORA DE PRESIÓN (V.R.P.) DATOS NECESARIOS Presión de tarado Presión entrada (máxima y mínima) Caudal (máximo y mínimo) Ubicación de la válvula (Ruido) tiempo P entrada tiempo Q p noche p día Q v = Q/Anom entre 2 y 5 m/seg Si hay gran varación de Q - Pasos en V - Varias en paralelo

4 4 COMPROBACIÓN CAVITACIÓN P = 7 Kp/cm 2 Qmáx = 300 m 3 /hora D=8 v = 2,6 m/s D = 6 v = 4,7 m/s Caso A: Pe = 11 Kp/cm 2 Ps = 4 Kp/cm 2 (A) 8 No cavita (A8) 6 Cavita (A6) Caso B: Pe = 15 Kp/cm 2 Ps = 8 Kp/cm 2 (B) 8 No cavita (B8) 6 No cavita (B6)

5 P entrada máxima P entrada mínima 5 mca 3 mca 3 Kp/cm 2 2 Kp/cm 2 6 Kp/cm 2 4 Kp/cm 2 12Kp/cm 2 9 Kp/cm 2 15 Kp/cm 2 3 Kp/cm LLENADO DE DEPÓSITOS

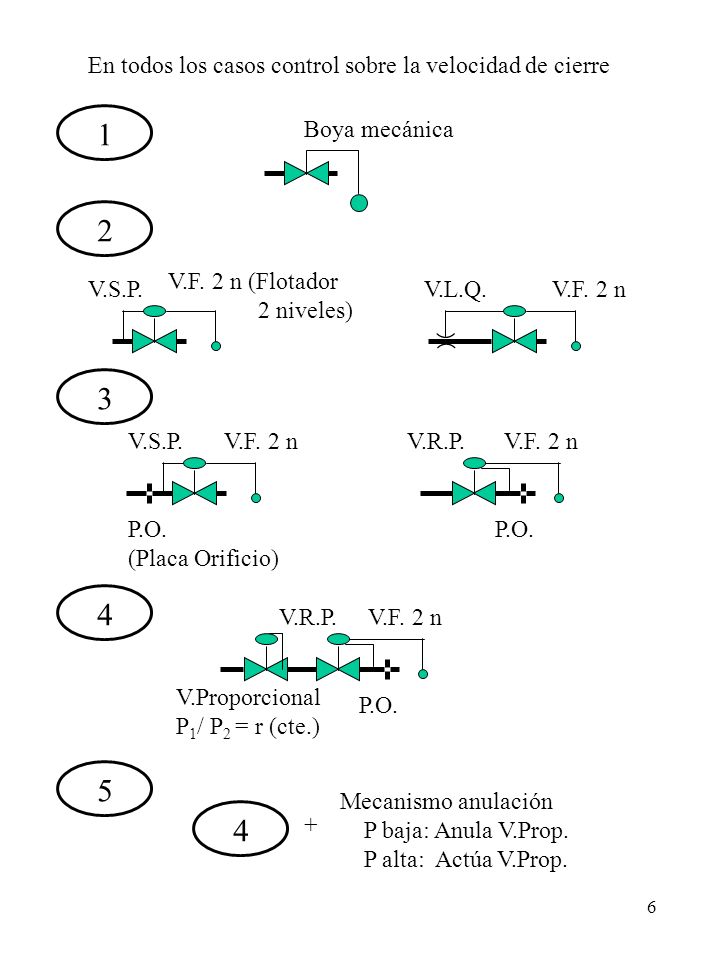

6 6 V.S.P. V.F. 2 n (Flotador 2 niveles) Boya mecánica V.L.Q.V.F. 2 n V.R.P.V.S.P. P.O. (Placa Orificio) V.F. 2 n P.O. V.R.P.V.F. 2 n P.O. V.Proporcional P 1 / P 2 = r (cte.) Mecanismo anulación P baja: Anula V.Prop. P alta: Actúa V.Prop. En todos los casos control sobre la velocidad de cierre +
