1 Señales continuas y discretas Francisco Carlos Calderón PUJ 2010

2 Objetivo Definir las propiedades básicas y realizar la clasificación de las señales continuas y discretas.

3 Introducción Las señales son magnitudes físicas o variables detectables mediante las que se pueden transmitir mensajes o información EJ: la voz, Imágenes TV, Temperatura, datos sísmicos En este curso nos centraremos en el estudio de señales representadas matemáticamente por funciones de una sola variable

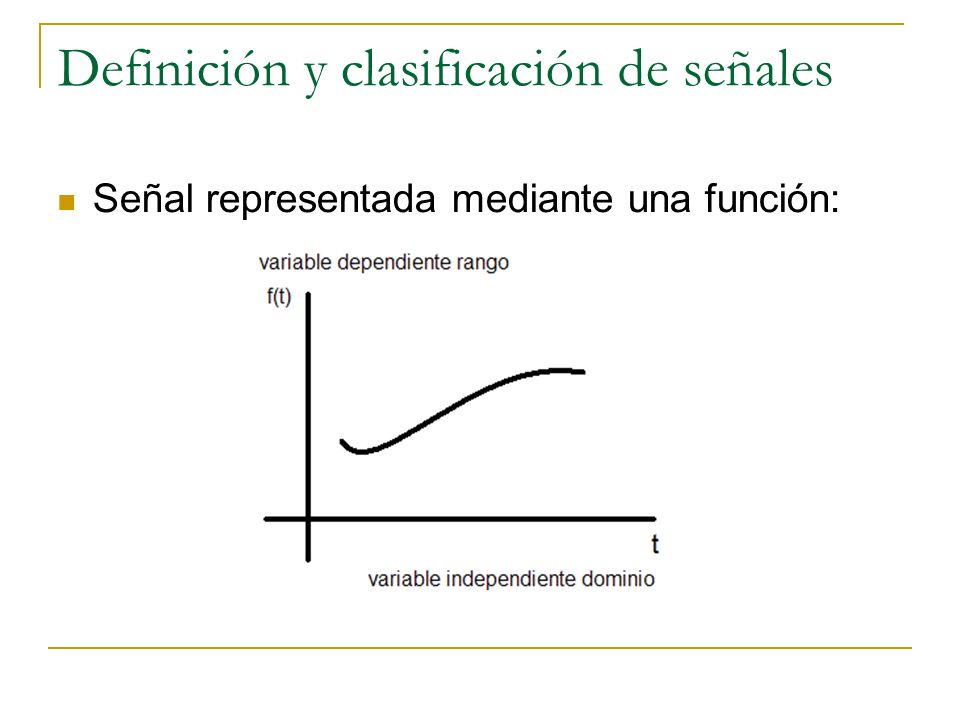

4 Definición y clasificación de señales Señal representada mediante una función:

5 Definición y clasificación de señales Continua t ->f(t) Discreta n -> f[n] De acuerdo a su dominio variable independiente

6 Definición y clasificación de señales Sea t 1 un instante de tiempo y e un número que pertenece a los reales positivo e infinitesimalmente pequeño Y sean: Si se cumple Se dice que la señal es continua en t=t 1 si no se dice que la señal es discontinua en t 1. Clasificación según su rango variable dependiente

7 Definición y clasificación de señales Se dice que una señal es: Continua si es continua en todo t Continua a tramos si presenta un valor finito o infinito numerable de discontinuidades siempre y cuando se produzcan saltos de amplitud finita Clasificación según su rango variable dependiente

8 Definición y clasificación de señales Se dice que una señal es: Valor discreto si la variable dependiente solo toma valores de un conjunto numerable. Valor continuo si la variable dependiente toma valores en un conjunto en los reales Clasificación según su rango variable dependiente

9

10 Definición y clasificación de señales Una señal acotada es cualquier señal tal que existe un valor donde el valor absoluto de la señal nunca es mayor a este. El soporte de una función se define como el subconjunto del dominio dentro del cual la función toma un valor distinto de cero. Si su soporte es acotado se dice que tiene soporte compacto.

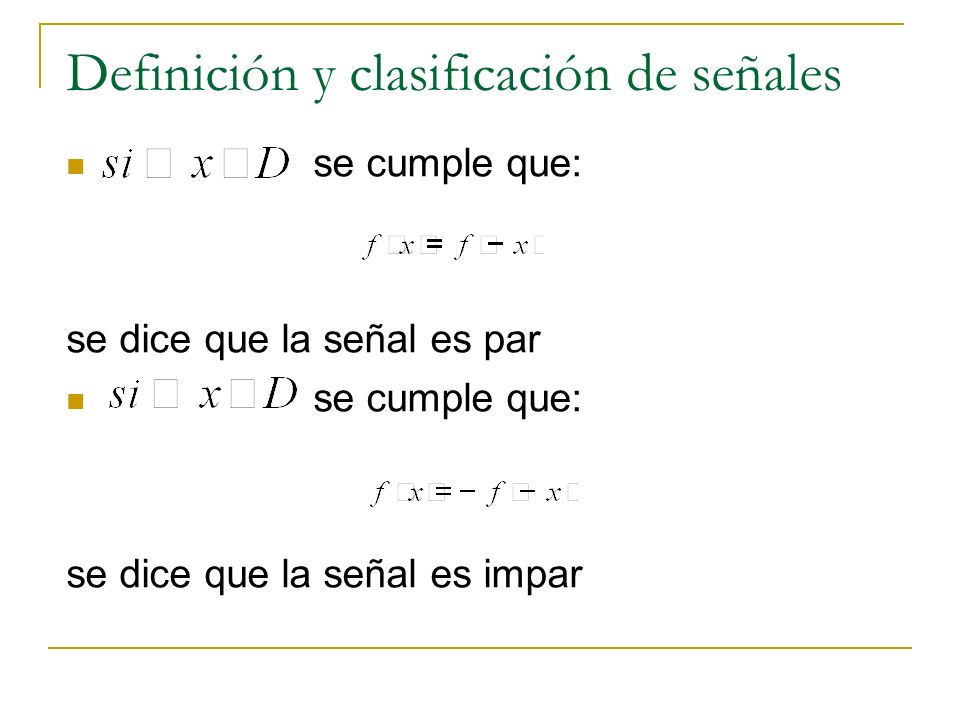

11 Definición y clasificación de señales se cumple que: se dice que la señal es par se cumple que: se dice que la señal es impar

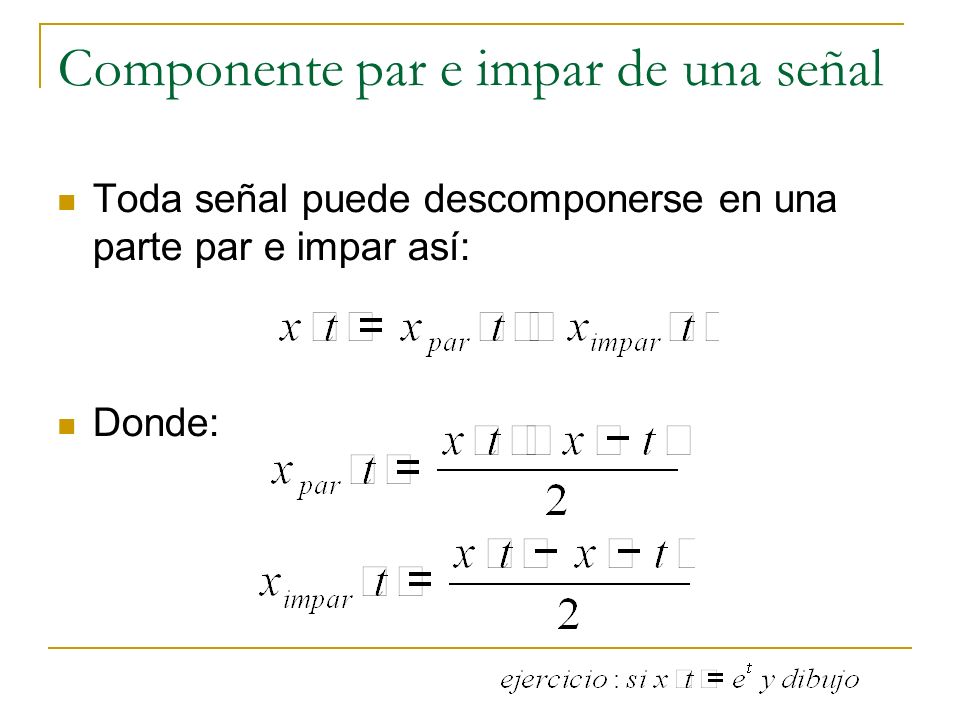

12 Toda señal puede descomponerse en una parte par e impar así: Donde: Componente par e impar de una señal

13 Señales periodicas y aperiodicas continuas Cualquier señal que cumpla: Con T>0, se consideta periodica de periodo fundamental T NOTA: T puede ser real

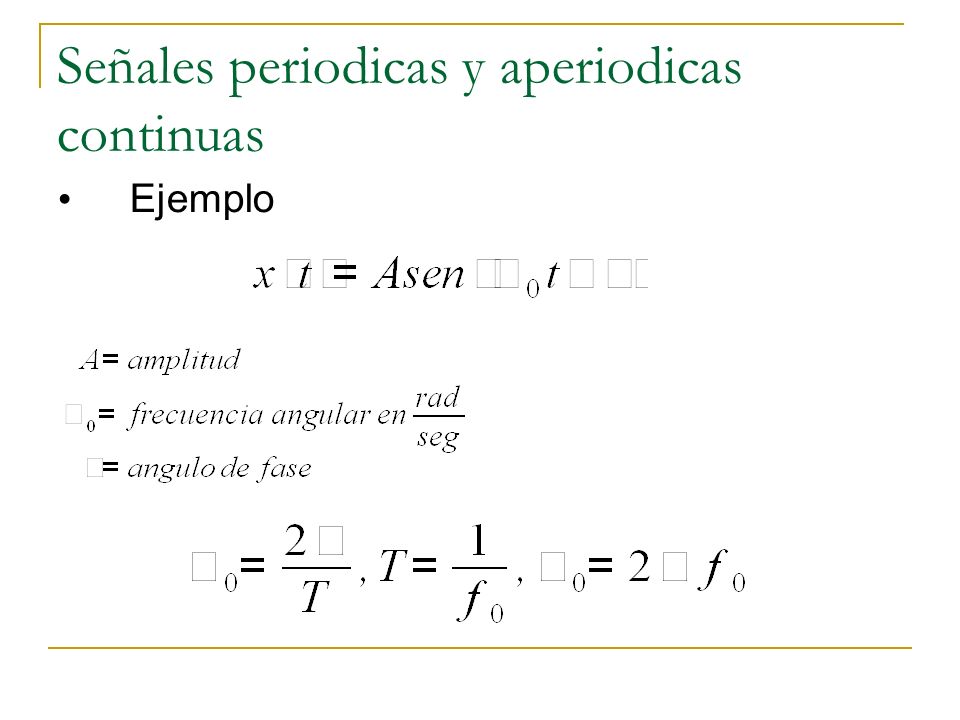

14 Ejemplo Señales periodicas y aperiodicas continuas

15 Suma de señales periodicas La suma de dos señales periodicas puede o no ser periodica. Consideremos la suma dos señales x(t) y y(t) periodicas de periodo T 1 y T 2.

16 Suma de señales periodicas tenemos

17 Se puede decir: Suma de señales periodicas

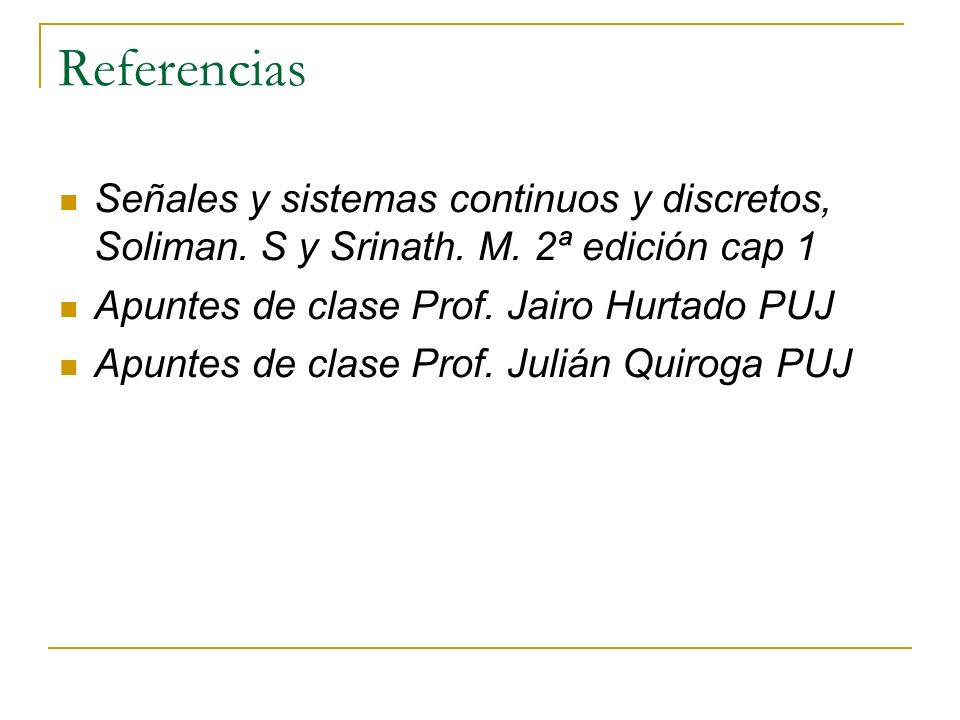

18 Referencias Señales y sistemas continuos y discretos, Soliman. S y Srinath. M. 2ª edición cap 1 Apuntes de clase Prof. Jairo Hurtado PUJ Apuntes de clase Prof. Julián Quiroga PUJ
